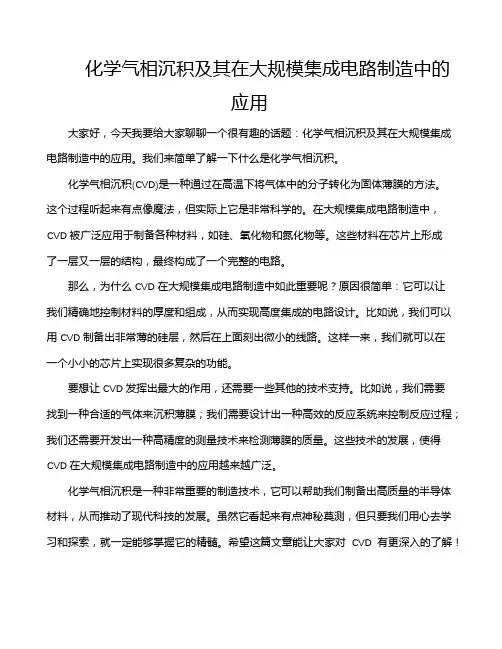

化学气相沉积及其在大规模集成电路制造中的
应用
大家好，今天我要给大家聊聊一个很有趣的话题：化学气相沉积及其在大规模集成电路制造中的应用。
我们来简单了解一下什么是化学气相沉积。
化学气相沉积(CVD)是一种通过在高温下将气体中的分子转化为固体薄膜的方法。
这个过程听起来有点像魔法，但实际上它是非常科学的。
在大规模集成电路制造中，CVD被广泛应用于制备各种材料，如硅、氧化物和氮化物等。
这些材料在芯片上形成
了一层又一层的结构，最终构成了一个完整的电路。
那么，为什么CVD在大规模集成电路制造中如此重要呢？原因很简单：它可以让
我们精确地控制材料的厚度和组成，从而实现高度集成的电路设计。
比如说，我们可以用CVD制备出非常薄的硅层，然后在上面刻出微小的线路。
这样一来，我们就可以在
一个小小的芯片上实现很多复杂的功能。
要想让CVD发挥出最大的作用，还需要一些其他的技术支持。
比如说，我们需要
找到一种合适的气体来沉积薄膜；我们需要设计出一种高效的反应系统来控制反应过程；我们还需要开发出一种高精度的测量技术来检测薄膜的质量。
这些技术的发展，使得CVD在大规模集成电路制造中的应用越来越广泛。
化学气相沉积是一种非常重要的制造技术，它可以帮助我们制备出高质量的半导体材料，从而推动了现代科技的发展。
虽然它看起来有点神秘莫测，但只要我们用心去学习和探索，就一定能够掌握它的精髓。
希望这篇文章能让大家对CVD有更深入的了解！。
大规模集成电路与超大规模集成电路
随着电子科技的不断发展，集成电路得到了极大的发展与进步，其中包括了大规模集成电路（Large Scale Integration, LSI）和超大规模集成电路（Very Large Scale Integration, VLSI）。
首先来介绍一下大规模集成电路。
大规模集成电路是指将上千个晶体管、电容、电阻等离散元器件集成到一块硅片上，从而产生一个功能完整的电路系统。
使用大规模集成电路，能够大幅度降低电路成本、体积和功耗，提升系统性能和可靠性，因此在计算机、电信、工业自动化等领域得到了广泛应用。
而VLSI则更加高级和复杂，它所集成的晶体管数量比大规模集成电路还要多，一般超过了10万个，甚至可以达到数千万或更多的晶体管数量。
因此，VLSI要求制造工艺更加精密和先进，也需要更高的设计和布局能力。
VLSI广泛应用于高速通讯、人工智能、计算机芯片、超级计算机等领域。
总体来说，LSI和VLSI同样具有极高的集成度和可靠性，并提供了更强大的系统性能和更高的效率。
他们的不同之处在于，VLSI要求更高的技术要求和更复杂的设计，因此适用于更多的高端技术领域。
值得注意的是，虽然LSI和VLSI在大多数领域中具有广泛应用，但是还存在着一些技术瓶颈，如制造成本和技术难度等需要不断攻克。
因此，随着电子科技的不断发展和迭代，新的集成电路技术和应用也将不断涌现。
总之，集成电路的发展已经成为电子科技领域的重要标志之一。
LSI和VLSI代表了集成电路技术的顶峰，二者的发展都在推动科技进步和人类文明的发展。

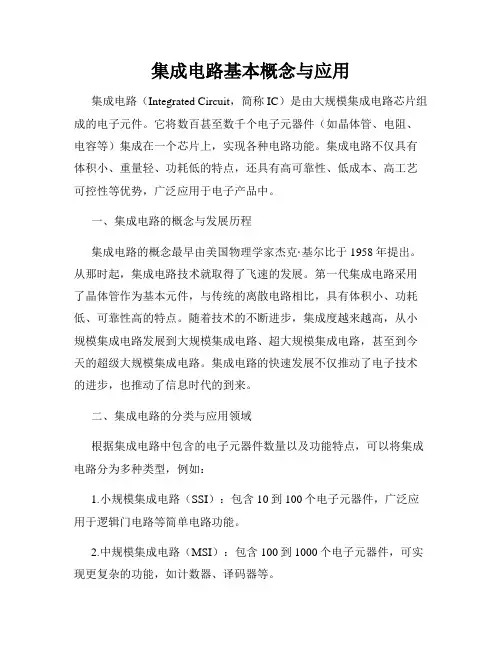

集成电路基本概念与应用集成电路（Integrated Circuit，简称IC）是由大规模集成电路芯片组成的电子元件。
它将数百甚至数千个电子元器件（如晶体管、电阻、电容等）集成在一个芯片上，实现各种电路功能。
集成电路不仅具有体积小、重量轻、功耗低的特点，还具有高可靠性、低成本、高工艺可控性等优势，广泛应用于电子产品中。
一、集成电路的概念与发展历程集成电路的概念最早由美国物理学家杰克·基尔比于1958年提出。
从那时起，集成电路技术就取得了飞速的发展。
第一代集成电路采用了晶体管作为基本元件，与传统的离散电路相比，具有体积小、功耗低、可靠性高的特点。
随着技术的不断进步，集成度越来越高，从小规模集成电路发展到大规模集成电路、超大规模集成电路，甚至到今天的超级大规模集成电路。
集成电路的快速发展不仅推动了电子技术的进步，也推动了信息时代的到来。
二、集成电路的分类与应用领域根据集成电路中包含的电子元器件数量以及功能特点，可以将集成电路分为多种类型，例如：1.小规模集成电路（SSI）：包含10到100个电子元器件，广泛应用于逻辑门电路等简单电路功能。
2.中规模集成电路（MSI）：包含100到1000个电子元器件，可实现更复杂的功能，如计数器、译码器等。
3.大规模集成电路（LSI）：包含1000到10万个电子元器件，应用于微处理器、存储器、通信芯片等。
4.超大规模集成电路（VLSI）：包含10万到1000万个电子元器件，可实现更复杂的功能，如微控制器、图形处理器等。
集成电路的应用领域非常广泛。
它在计算机领域的应用包括中央处理器、内存、硬盘控制器等；在通信领域的应用包括物联网、移动通信、无线网络等；在消费电子领域的应用包括智能手机、平板电脑、电视机等；在汽车电子、医疗仪器、工业自动化等领域也有广泛应用。
三、集成电路的制造工艺与发展趋势制造集成电路的核心是制造集成电路芯片，其中涉及到光刻技术、沉积技术、蚀刻技术等多种工艺。
中大规模集成电路及应用第一章↗微电子学✍微电子学是研究固体（主要是半导体）材料上构成的微小型化电路、子系统及系统的电子学分支。
✍作为电子学的一门分支学科，主要是研究电子或离子在固体材料中的运动规律及其应用，并利用它实现信号处理功能的学科。
↗集成电路：↗Integrated Circuit，缩写IC✍是指通过一系列特定的加工工艺，将晶体管、二极管等有源器件和电阻、电容等无源器件，按照一定的电路连接集成在一块半导体单晶片（如硅或砷化镓）或陶瓷基片上，作为一个不可分割的整体执行某一特定功能的电路组件。
↗集成电路设计与制造的主要流程框架设计创意+ 仿真验证集成电路芯片设计过程流程图↗摩尔定律✍基于市场竞争，不断提高产品的性能价格比是微电子技术发展的动力。
✍在新技术的推动下，集成电路自发明以来，其集成度每三年提高4倍，而加工特征尺寸缩小倍。
✍是由Intel公司创始人之一Gordon E. Moore博士1965年总结的规律，被称为摩尔定律。
集成电路分类↗集成电路的分类✍按器件结构类型✍按集成电路规模✍按结构形式✍按电路功能✍按应用领域按器件结构类型分类↗双极集成电路：主要由双极晶体管构成(优点是速度高、驱动能力强，缺点是功耗较大、集成度较低)✍NPN型双极集成电路✍PNP型双极集成电路↗金属-氧化物-半导体(MOS)集成电路：主要由MOS晶体管(单极晶体管)构成✍NMOS✍PMOS✍CMOS(互补MOS)↗双极-MOS(BiMOS)集成电路(功耗低、集成度高，随着特征尺寸的缩小，速度也可以很高)：同时包括双极和MOS晶体管的集成电路为BiMOS集成电路，综合了双极和MOS器件两者的优点，但制作工艺复杂按集成电路规模分类↗度：每块集成电路芯片中包含的元器件数目↗小规模集成电路(Small Scale IC，SSI)↗中规模集成电路(Medium Scale IC，MSI)↗大规模集成电路(Large Scale IC，LSI)↗超大规模集成电路(Very Large Scale IC，VLSI)↗特大规模集成电路(Ultra Large Scale IC，ULSI)↗巨大规模集成电路(Gigantic Scale IC，GSI）按结构形式的分类↗单片集成电路：✍它是指电路中所有的元器件都制作在同一块半导体基片上的集成电路✍在半导体集成电路中最常用的半导体材料是硅，除此之外还有GaAs等↗混合集成电路：✍厚膜集成电路✍薄膜集成电路按电路功能分类↗数字集成电路(Digital IC)：它是指处理数字信号的集成电路，即采用二进制方式进行数字计算和逻辑函数运算的一类集成电路↗模拟集成电路(Analog IC)：它是指处理模拟信号(连续变化的信号)的集成电路✍线性集成电路：又叫做放大集成电路，如运算放大器、电压比较器、跟随器等✍非线性集成电路：如振荡器、定时器等电路↗数模混合集成电路(Digital - Analog IC) ：例如数模(D/A)转换器和模数(A/D)转换器等第二章半导体固体材料：超导体: 大于106(Ωcm)-1导 体: 106~104(Ωcm)-1半导体: 104~10-10(Ωcm)-1绝缘体: 小于10-10(Ωcm)-1从导电特性和机制来分：不同电阻特性、不同输运机制1. 半导体的结构原子结合形式：共价键形成的晶体结构： 构 成 一 个正四面体， 具 有 金 刚 石 晶 体 结 构半导体的结合和晶体结构半导体有元素半导体，如：Si 、Ge化合物半导体，如：GaAs 、InP 、ZnS2. 半导体中的载流子：能够导电的自由粒子本征半导体：n=p=ni电子：Electron ，带负电的导电载流子，是价电子脱离原子束缚 后形成的自由电子，对应于导带中占据的电子空穴：Hole ，带正电的导电载流子，是价电子脱离原子束缚 后形成的电子空位，对应于价带中的电子空位4.半导体的掺杂受 主 掺 杂、施 主 掺 杂施主：Donor ，掺入半导体的杂质原子向半导体中提供导电的电子，并成为带正电的离子。

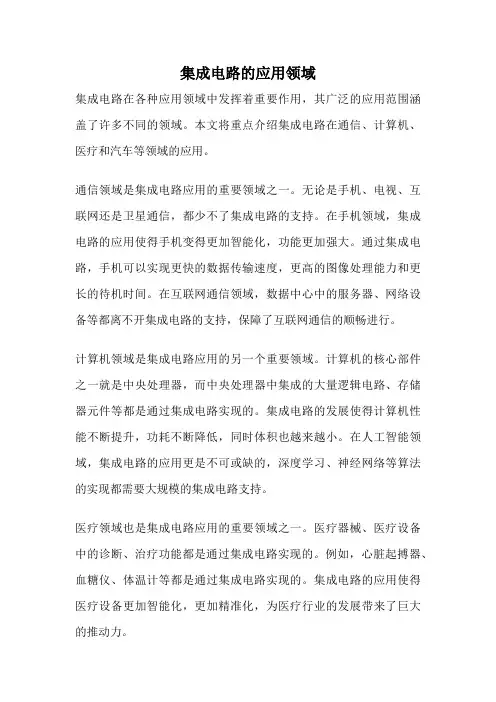

集成电路的应用领域集成电路在各种应用领域中发挥着重要作用，其广泛的应用范围涵盖了许多不同的领域。
本文将重点介绍集成电路在通信、计算机、医疗和汽车等领域的应用。
通信领域是集成电路应用的重要领域之一。
无论是手机、电视、互联网还是卫星通信，都少不了集成电路的支持。
在手机领域，集成电路的应用使得手机变得更加智能化，功能更加强大。
通过集成电路，手机可以实现更快的数据传输速度，更高的图像处理能力和更长的待机时间。
在互联网通信领域，数据中心中的服务器、网络设备等都离不开集成电路的支持，保障了互联网通信的顺畅进行。
计算机领域是集成电路应用的另一个重要领域。
计算机的核心部件之一就是中央处理器，而中央处理器中集成的大量逻辑电路、存储器元件等都是通过集成电路实现的。
集成电路的发展使得计算机性能不断提升，功耗不断降低，同时体积也越来越小。
在人工智能领域，集成电路的应用更是不可或缺的，深度学习、神经网络等算法的实现都需要大规模的集成电路支持。
医疗领域也是集成电路应用的重要领域之一。
医疗器械、医疗设备中的诊断、治疗功能都是通过集成电路实现的。
例如，心脏起搏器、血糖仪、体温计等都是通过集成电路实现的。
集成电路的应用使得医疗设备更加智能化，更加精准化，为医疗行业的发展带来了巨大的推动力。
汽车领域也是集成电路应用的重要领域之一。
汽车中的发动机控制系统、车载娱乐系统、安全防护系统等都离不开集成电路的支持。
集成电路的应用使得汽车变得更加安全、舒适、智能化。
例如，通过集成电路实现的主动安全系统可以帮助驾驶员进行车辆控制，减少交通事故的发生；车载娱乐系统可以使驾驶变得更加愉快。
总的来说，集成电路在通信、计算机、医疗和汽车等领域的应用都发挥着重要作用，推动着各个领域的发展。
随着技术的不断进步，集成电路的应用范围将会越来越广泛，发挥着越来越重要的作用。
希望未来集成电路的发展能够更好地满足不同领域的需求，为人类社会的进步做出更大的贡献。
超大规模集成电路技术的现状与发展趋势超大规模集成电路（Very Large Scale Integration Circuit，缩写为VLSI）技术是当今电子工业和信息产业的基石，也是计算机科学、工程学、物理学等学科的前沿领域之一。
随着各国对科学技术的投入不断增加，人类社会正走向信息化时代，VLSI技术的发展趋势和前景备受关注。
本文将就VLSI技术的现状与发展趋势展开讨论。
一、VLSI技术的现状VLSI技术最初出现于20世纪60年代末期，并在70年代里开始进入商业化应用领域。
通过工艺不断完善和发展，现在的VLSI 技术已经实现了海量管脚集成电路芯片设计与制造。
2019年，美国国防部推出了一款基于7纳米FinFET工艺的ASIC芯片——Polaris，其晶体管数目逼近100亿个，是目前业内最为先进和规模最大的微电子器件。
此外，Intel的Tiger Lake处理器和苹果公司的A14芯片也采用了7纳米工艺，其晶体管密集度也达到了1.3亿/平方毫米。
这些数据充分证明了VLSI技术的发展已经进入了井喷式增长的阶段。
二、VLSI技术的发展趋势从目前的技术发展趋势来看，VLSI技术将在以下几个方面取得新的突破：1. 下一代制造工艺的引领集成电路的制造工艺一直是当前技术变革的关键。
未来，VLSI 技术将着力发展一个更加快速、精准、环保的制造过程。
目前Wafer Foundry（晶圆代工）已经推出的5纳米FinFET工艺仍不断被引领着。
同时，在改进制造工艺的同时，VLSI技术还需继续提高器件的集成度和功耗比。
比如逐渐向1.0nm(纳米)工艺、三维芯片打造、量子计算器等方向迈进等。
2. 大数据应用需求的增长VLSI技术的快速发展引起了大数据应用的日益增长，如2G、3G、4G、5G、6G通信、人工智能、物联网、医疗健康、能源环保、无人驾驶等领域，这些都将为集成电路技术提供巨大空间和深厚市场需求。
3. VLSI软硬件融合的发展与以往大规模工程系统设计相比，软硬件融合芯片设计(series Connected)已经成为下一阶段VLSI产业的趋势发展。

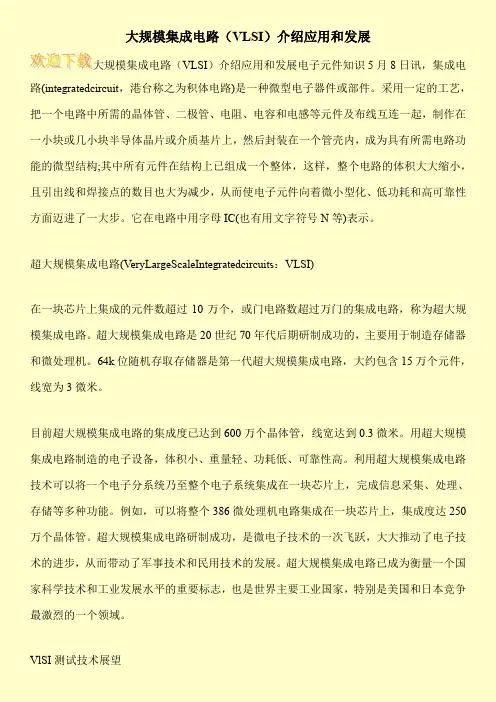

大规模集成电路（VLSI）介绍应用和发展大规模集成电路（VLSI）介绍应用和发展电子元件知识5月8日讯，集成电路(integratedcircuit，港台称之为积体电路)是一种微型电子器件或部件。
采用一定的工艺，把一个电路中所需的晶体管、二极管、电阻、电容和电感等元件及布线互连一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一个管壳内，成为具有所需电路功能的微型结构;其中所有元件在结构上已组成一个整体，这样，整个电路的体积大大缩小，且引出线和焊接点的数目也大为减少，从而使电子元件向着微小型化、低功耗和高可靠性方面迈进了一大步。
它在电路中用字母IC(也有用文字符号N等)表示。
超大规模集成电路(VeryLargeScaleIntegratedcircuits：VLSI)在一块芯片上集成的元件数超过10万个，或门电路数超过万门的集成电路，称为超大规模集成电路。
超大规模集成电路是20世纪70年代后期研制成功的，主要用于制造存储器和微处理机。
64k位随机存取存储器是第一代超大规模集成电路，大约包含15万个元件，线宽为3微米。
目前超大规模集成电路的集成度已达到600万个晶体管，线宽达到0.3微米。
用超大规模集成电路制造的电子设备，体积小、重量轻、功耗低、可靠性高。
利用超大规模集成电路技术可以将一个电子分系统乃至整个电子系统集成在一块芯片上，完成信息采集、处理、存储等多种功能。
例如，可以将整个386微处理机电路集成在一块芯片上，集成度达250万个晶体管。
超大规模集成电路研制成功，是微电子技术的一次飞跃，大大推动了电子技术的进步，从而带动了军事技术和民用技术的发展。
超大规模集成电路已成为衡量一个国家科学技术和工业发展水平的重要标志，也是世界主要工业国家，特别是美国和日本竞争最激烈的一个领域。
VlSI测试技术展望。
《大规模集成电路应用》论文**:**
学号: ******** 学院: 计算机与信息工程学院
专业班级: 自动化3班
大规模集成电路的体会
摘要：信息飞速发展时代，半导体、晶体管等已广泛应用，大规模集成电路也
成为必要性的技术，集成电路诞生以来，经历了小规模（SSI）、中规模（MSI）、大规模（LSI）的发展过程，目前已进入超大规模（VLSI）和甚大规模集成电路（ULSI）阶段，进入片上系统（SOC)的时代。
关键字：大规模集成；必要性；体会；
1 大规模集成的重要性
集成电路产业是衡量一个国家综合实力的重要重要指标。
而这个庞大的产业主要由集成电路的设计、芯片、封装和测试构成。
在这个集成电路生产的整个过程中，集成电路测试是惟一一个贯穿集成电路生产和应用全过程的产业。
如：集成电路设计原型的验证测试、晶圆片测试、封装成品测试，只有通过了全部测试合格的集成电路才可能作为合格产品出厂，测试是保证产品质量的重要环节。
集成电路测试是伴随着集成电路的发展而发展的，它为集成电路的进步做出了巨大贡献。
我国的集成电路自动测试系统起步较晚，虽有一定的发展，但与国外的同类产品相比技术水平上还有很大的差距，特别是在一些关键技术上难以实现突破。
国内使用的高端大型自动测试系统，几乎是被国外产品垄断。
市场上各种型号国产集成电路测试，中小规模占到80%。
大规模集成电路测试系统由于稳定性、实用性、价格等因素导致没有实用化。
大规模/超大规模集成电路测试系统主要依靠进口满足国内的科研、生产与应用测试，我国急需自主创新的大规模集成电路测试技术，因此，本文对集成电路测试技术进行了总结和分析。
2 集成电路测试的必要性
随着集成电路应用领域扩大，大量用于各种整机系统中。
在系统中集成电路往往作为关键器件使用，其质量和性能的好坏直接影响到了系统稳定性和可靠性。
如何检测故障剔除次品是芯片生产厂商不得不面对的一个问题，良好的测试流程，可以使不良品在投放市场之前就已经被淘汰，这对于提高产品质量，建立生产销售的良性循环，树立企业的良好形象都是至关重要的。
次品的损失成本可以在合格产品的售价里得到相应的补偿，所以应寻求的是质量和经济的相互制衡，以最小的成本满足用户的需要。
作为一种电子产品，所有的芯片不可避免的出现各类故障，可能包括：1.固定型故障；2.跳变故障；3.时延故障；4.开路短路故障；5桥接故障，等等。
测试的作用是检验芯片是否存在问题，测试工程师进行失效分析，提出修改建议，从工程角度来讲，测试包括了验证测试和生产测试两个主要的阶段。
一款新的集成电路芯片被设计并生产出来，首先必须接受验证测试。
在这一阶段，将会进行功能测试、以及全面的交流（AC）参数和直流(DC)参数的测试等，也可能会探测芯片的内部结构。
通常会得出一个完整的验证测试信息，如芯片的工艺特征描述、电气特征（DC参数、AC参数、电容、漏电、温度等测试条件）、时序关系图等等。
通过验证测试中的参数测试、功能性测试、结构性测试，可以诊断和修改系统设计、逻辑设计和物理设计中的设计错误，为最终规范(产品手册)测量出芯片的各种电气参数，并开发出测试流程。
当芯片的设计方案通过了验证测试，进入生产阶段之后，将利用前一阶段设
计好的测试流程进行生产测试。
在这一阶段里，测试的目的就是对被测芯片进行“Pass”或“Fail”判断。
由于要每一片芯片进行生产测试，所以测试成本是这一阶段的首要问题。
出于此种目的，测试的效率很关键，生产测试生产没有验证测试那么全面，测试通常所采用的测试向量集不会包含过多的测试向量，但是必须有足够高的模型化故障的覆盖率以满足质量上的要求。
3 集成电路测试的分类
依照器件开发和制造阶段、采用的工艺技术、测试项目种类以及待测器件等的不同，测试技术可以分为很多种类。
器件开发阶段的测试包括：
1.晶圆测试（Wafer Test）：对裸露的、尚未切割的每颗晶圆进行探针测试。
测试过程中，要让测试仪的探针与晶粒上的节电接触，测试晶粒的电气特性不合格的晶粒会被标上记号。
探针卡的阻抗匹配和延时问题必须加以考虑，以便于时序调整和矫正。
2.生产测试：晶圆上的芯片经过封装后，对成品进行全面的电性能测试。
3.老化测试：通过生产性测试的产品并不是完全一致的，在实际应用当中，有些会很快失效，而有些会能长时间正常工作。
老化测试是通过一个长时间的连续或周期性的测试使不耐用的器件失效，从而确保老化测试后器件的可靠性。
老化测试分为静态老化测试和动态老化测试。
静态老化测试是在给器件提供供电电压下，提高器件的工作温度，对其寿命进行测试。
动态老化测试是在静态老化测试的基础上施加激励。
4 集成电路自动测试面临的挑战
集成电路从小规模到中规模，再到大规模，超大规模集成电路，发展到现在的芯片系统，起码集成百万以上的晶体管，堪称超级超大规模集成电路了。
芯片系统往往是模数混合电路。
随着集成电路功能实现复杂性，其规模也不断提高，使得集成电路测试系统向开放式、模块化和标准化方向发展，在集成电路测试技术面临更大的挑战，这就需要我们提出相关的测试策略和实现方法。
系统芯片可测试性设计的难题很多。
（1）随着集成电路设计规模迅速提升，测试向量数目的急剧增加，迫切需要有效的测试设计，采用什么样的硬件电路和快速的测试算法以较小的硬件开销和分析出所有的故障；
（2）半导体芯片中的晶体管的特征尺寸每年大约减小10.5%，随着电路设计和工艺的革新，晶体管密度几乎成平方级增长。
先进的0.15um设计工艺使得设计人员能将大量晶体管放置到集成电路上，这使得引入和新的电子和物理效应，不断涌现出新的失效故障模型，串扰、电迁移和信号完整性问题更为突出；
（3）芯片的工作速度不断提升，数字信号在高速的数字通道上表现出复杂的模拟特性，噪声随之引入，因而对测试系统提出了更高的设计要求。
导致高速自动测试系统售价昂贵，一台测试频率为1GHz的自动测试系统每增加一个引脚的费用大约为3000美元。
（4）模数混合自动测试系统往往需要采用一套复杂的数字信号处理系统来实现。
基于数字信号处理器测试是以数字化仪器和任意波形发生器代替纯模拟仪器完成模拟信号的参数测试。
（5）随着集成电路工艺技术进步和设计方法的提高，可以把中央处理器、数字信号处理器、内存等模块设计在一块芯片上，这就是SOC。
SOC采用IP核设计，供测试的端口少，且IP核提供商为了保护知识产权往往不愿意过多的透漏IP核的具体实现细节，在这种情况下，内部IP核测试需要构建复杂的数学模
型导致难以测试。
参考文献
[1]杨烨成，胡泳芬.电路测试基础.第2版.北京:中国铁道出版社，2002.
[2]朱定华.电子电路测试与实验.第1版.北京:清华大学出版社，2004.04.
[3]蒲涛.中国集成电路产业发展战略：[博士学位论文]，北京：北京邮电大学博士论文, 2009,1-5
[4]罗和平.数字IC自动测试设备关键技术研究：[硕士学位论文]，成都：电子科技大学硕士论文，2008, 1-2.
[5]刘鸿琴.ATE产业发展的新动向.国外电子测量技术, 2004, 3-4.。
