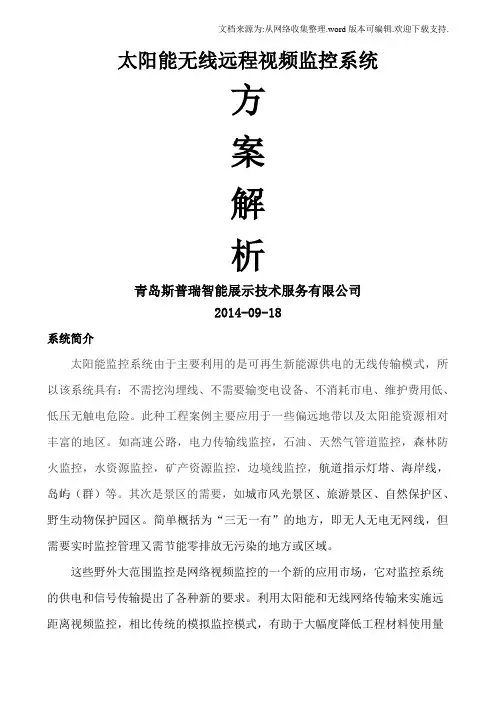

太阳能无线远程视频监控系统方案解析青岛斯普瑞智能展示技术服务有限公司2014-09-18系统简介太阳能监控系统由于主要利用的是可再生新能源供电的无线传输模式，所以该系统具有：不需挖沟埋线、不需要输变电设备、不消耗市电、维护费用低、低压无触电危险。
此种工程案例主要应用于一些偏远地带以及太阳能资源相对丰富的地区。
如高速公路，电力传输线监控，石油、天然气管道监控，森林防火监控，水资源监控，矿产资源监控，边境线监控，航道指示灯塔、海岸线，岛屿（群）等。
其次是景区的需要，如城市风光景区、旅游景区、自然保护区、野生动物保护园区。
简单概括为“三无一有”的地方，即无人无电无网线，但需要实时监控管理又需节能零排放无污染的地方或区域。
这些野外大范围监控是网络视频监控的一个新的应用市场，它对监控系统的供电和信号传输提出了各种新的要求。
利用太阳能和无线网络传输来实施远距离视频监控，相比传统的模拟监控模式，有助于大幅度降低工程材料使用量和施工作业工程量，是野外视频监控领域节能环保的有效选择。
无线太阳能远程监控是新能源行业和物联网行业的一个有效结合。
二、系统原理和架构太阳能无线视频监控系统有太阳能发电子系统、电源管理子系统、蓄电池子系统、摄像机子系统、视频记录子系统、数据传输子系统和其它辅助子系统组成。
整个系统的架构图如下：从系统架构图中可以看出，太阳能发电子系统、电源管理子系统和蓄电池子系统构成了整个系统的供电部分，而数据传输子系统、摄像机子系统、视频记录子系统则构成了整个系统的工作部分。
其它辅助子系统指相关可选功能，如现场检测、控制、照明、入侵侦测、机械支撑部件等。
下面我们就电源管理子系统，数据无线传输子系统以及太阳能无线视频监控系统采用的标准和接口等几个重要系统分别进行分析和阐述。
2．1太阳能发电子系统太阳能发电是整个系统工作的能量来源，当太阳能发出的电量在供给整个系统工作后有富裕时，蓄电池中的储备电量才会不断上升。
一、行业背景目前安防行业主要分为以下几个系统：监控系统、防盗报警系统、楼宇对讲系统、其它系统（如停车管理系统、考勤门禁系统、智能门锁等等）。
防盗报警系统是用物理方法或电子技术，自动探测发生在布防监测区域内的侵入行为，产生报警信号，并提示值班人员发生报警的区域部位，显示可能采取对策的系统。
防盗报警系统是预防抢劫、盗窃等意外事件的重要设施。
一旦发生突发事件，就能通过声光报警信号在安保控制中心准确显示出事地点，使于迅速采取应急措施。
防盗报警系统与出入口控制系统、闭路电视监控系统、访客对讲系统和电子巡更系统等一起构成了安全防范系统。
防盗报警系统通常由探测器（又称防盗报警器）、传输通道和报警控制器三部分构成。
报警探测器是由传感器和信号处理组成的，用来探测入侵者入侵行为的，由电子和机械部件组成的装置，是防盗报警系统的关键，而传感器又是报警探测器的核心元件。
采用不同原理的传感器件，可以构成不同种类、不同用途、达到不同探测目的的报警探测装置。
红外对射是防盗报警系统中比较常用的安防产品，其侦测原理乃是利用红外线经LED红外光发射二极体,再经光学镜面做聚焦处理使光线传至很远距离,由受光器接受。
当光线被遮断时就会发出警报。
红外线是一种不可见光，而且会扩散，投射出去会形成圆锥体光束。
红外光不间歇一秒发1000光束，所以是脉动式红外光束。
利用光束遮断方式的探测器当有人横跨过监控防护区时，遮断不可见的红外线光束而引发警报。
说的通俗点红外对射的工作原理就是：红外对射的发送端发出肉眼不可见的红外光，接收端接收，当有人或物体从中间穿过，遮挡了发送端发出的红外光，导致接收端接收不到，接收端就会发出报警信号到接警中心。
目前红外对射都是有线对射，需要电源线和信号线，这样安装起来就非常麻烦，因为红外对射一般用于室外周界，防范面积比较广泛，不如一个小区安装有线对射，那么小区周界围墙上都需要挖沟布线，一旦出现问题，还需要排线，所以工程商甚是烦恼。
HB-G100系列智能防盗报警主机使用说明书宁波恒博通讯设备有限公司非常荣幸阁下选购恒博通讯安防产品，谨此表示衷心的谢意，为了您能充分发挥本机性能以稳定使用，请您在使用前详细阅读产品使用说明书。
如果您有任何疑问，请向恒博公司客户服务部或代理商咨询目录一、名词解释 (2)二、使用注意事项 (3)三、主要特点及功能 (4)四、主要部件名称及用途 (5)五、系统安装 (9)六、使用操作 (10)七、报警主机的编程及操作 (13)八、增加或删除探测器、遥控器 (19)九、主要技术指标 (22)十、标准配置清单 (22)十一、选购配件一览表 (23)十二、故障检修 (23)十三、编程设置及其他操作指令 (24)概述HB-G100系列智能防盗报警主机是一款远距离无线传递报警信息的智能设备，本系统采用先进的微处理器为核心，安装容易，操作简便并有操作语音提示，可对码5个遥控器，120个恒博生产的HB-T001系列太阳能全无线红外对射，构成一套完整的大区域无线警示服务系统。
其中1-8防区为无线并用防区，1防区为默认紧急防区。
当安装区域的发射探头被触发时，发射探头立即通过无线的方式把报警信息传送至主机，主机接收到信号立即发出报警声，同时显示警主防区号，拨打预设电话，该系统也可通过电话对主机进行远程控制实现主机布控撤防等操作。
该系统无需布线，警示范围大，可广泛适用于厂房，企事业单位，学校等大中型场所。
一、名词解释布防使系统处于接收所有报警信号状态，也称警戒。
撤防使系统处于不接收普通报警信号的状态，也称解除警戒。
防区用来触发系统报警的某个输入信号，产生该信号的探测器所防范的区域就称为防区，该信号可以是有线形式，也可以是无线形式的。
紧急防区系统处于任何状态均可接收的报警输入信号，又称24小时职守防区。
门铃防区在布撤防状态时，主机只响“叮咚”门铃声5秒后自停，防区指示灯均不改变。
屏蔽防区主机接收屏蔽信号，主机短暂不接收触警信号，紧急防区除外。
微波对射探测器是由于能在微波发射机和微波接收机之间形成一个纺锤形立体防护墙效果，且微波穿透力强，抗干扰效果好，所以一直都被用在广泛用于军事、石油石化、航空航天、监狱看守所、文博、核电站等重点保护场所，是这些重点防护场所主要的防周界入侵探测器。
维安达斯微波对射探测器由微波调制发射机和微波解调接收机成对构成，微波调制发射机以1KHZ以上的调制频率将X波段或K 波段的微波通过束波天线发射出去，微波接收机在微波发射机对面一定距离通过束波天线接收经过微波发射机调制发射的微波信号并进行解调放大识别；当微波发射机和微波接收机在有效范围内对准良好时，微波接收机接收到的信号稳定在一个标准值范围，在微波发射机和微波接收机之间就形成一个纺锤状立体微波墙；当微波发射机和微波接收机之间有物体穿越或遮挡，微波接收机接收到的信号发生改变，微波接收机就会根据用户设定的信号变化阈值进行判定，当信号变化值符合接收机报警条件时，微波接收机就输出报警信号。
维安达斯全数字微波微波对射具有如下性能特点：1、盾型外观+全密封防水设计，外壳采用进口PC材料加厚处理，抗老化及暴力破坏，防护等级达到IP67，适用于户内/户外各种环境;2、快速调试模式设计，接收机内置OLED彩屏和功能设置按键，探测器各种工作参数实时显示，不用借助任何外部工具即可快速完成调试。
3、采用本公司专业入侵探测器研发测试数据库+耙式加密算法，有效滤除各种可能产生的误报，只对真实入侵报警。
4、130级报警触发电压可选，用户可根据现场环境及目标物体大小任意设置触发条件，稳定性更好，适用性更强。
5、四段工作频率可调，可实现对目标区域四周360°交叉无死角防范，且探测器互不产生干扰。
6、最多255级信号放大补偿+智能温度补偿和环境自适应设计，各种复杂环境从容应对。
7、军工级设计，适用于-40℃∽+70℃环境温度，无论严寒酷暑，探测器工作品质稳如磐石。
8、立体防护设计，入侵者无论以钻爬、蹲走、助跑等各种形式都能被可靠探测，无处遁形！维安达斯全数字智能快速调试模式微波对射的强势出现，为国内微波对射探测器市场注入了新的活力，解决了困扰行业多年的微波对射调试复杂的难题，为微波对射在周界入侵探测报警领域的大力推广应用提供了有力的保障！。
