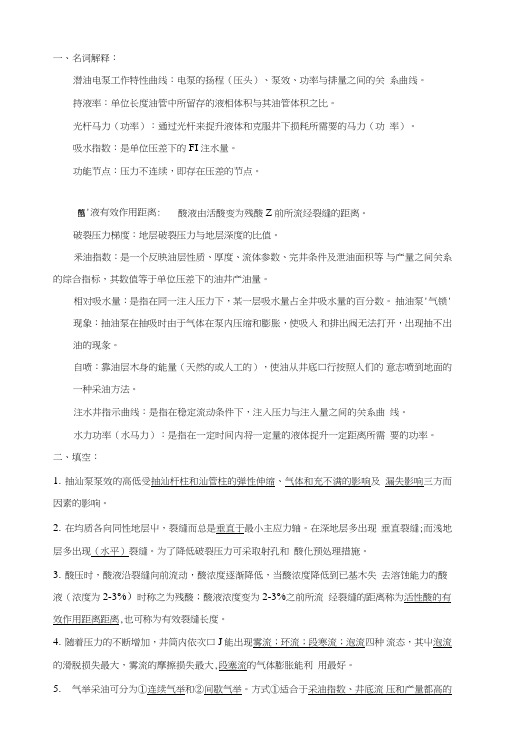

一、名词解释：潜油电泵工作特性曲线：电泵的扬程（压头）、泵效、功率与排量之间的关系曲线。
持液率：单位长度油管中所留存的液相体积与其油管体积之比。
光杆马力（功率）：通过光杆来捉升液体和克服井下损耗所需要的马力（功率）。
吸水指数：是单位压差下的FI注水量。
功能节点：压力不连续，即存在压差的节点。
'液有效作用距离: 酸液由活酸变为残酸Z前所流经裂缝的距离。
破裂压力梯度：地层破裂压力与地层深度的比值。
釆油指数：是一个反映油层性质、厚度、流体参数、完井条件及泄油面积等与产量之间关系的综合指标，其数值等于单位压差下的油井产油量。
相对吸水量：是指在同一注入压力下，某一层吸水量占全井吸水量的百分数。
抽油泵'气锁'现象：抽油泵在抽吸时由于气体在泵内压缩和膨胀，使吸入和排出阀无法打开，出现抽不出油的现彖。
自喷：靠油层木身的能量（天然的或人工的），使油从井底口行按照人们的意志喷到地面的一种采油方法。
注水井指示曲线：是指在稳定流动条件下，注入压力与注入量之间的关系曲线。
水力功率（水马力）：是指在一定时间内将一定量的液体捉升一定距离所需要的功率。
二、填空：1.抽汕泵泵效的高低受抽汕杆柱和汕管柱的弹性伸缩、气体和充不满的影响及漏失影响三方而因素的影响。
2.在均质各向同性地层屮，裂缝而总是垂直于最小主应力轴。
在深地层多出现垂直裂缝;而浅地层多出现（水平）裂缝。
为了降低破裂压力可采取射孔和酸化预处理措施。
3.酸压时，酸液沿裂缝向前流动，酸浓度逐渐降低，当酸浓度降低到已基木失去溶蚀能力的酸液（浓度为2-3%）时称之为残酸；酸液浓度变为2-3%之前所流经裂缝的距离称为活性酸的有效作用距离距离,也可称为有效裂缝长度。
4.随着压力的不断增加，井筒内依次口J能出现雾流；环流；段寒流；泡流四种流态，其屮泡流的滑脱损失最大，雾流的摩擦损失最大,段塞流的气体膨胀能利用最好。
5.气举采油可分为①连续气举和②间歇气举。
方式①适合于采油指数、井底流压和产量都高的井;方式②适合丁•采油指数较高、井底流圧较低或采油指数和井底流压都低的低产井。
《采油工程方案设计》综合复习资料一、名词解释1、油气层损害2、调整井3、吸水指数4、油井流入动态5、蜡的初始结晶温度6、有效渗透率7、蒸汽吞吐采油8、面容比9、化学防砂10、破裂压力梯度11、高能气体压裂 12、人工井壁防砂法13、投资回收期二、填空题1、砂岩胶结方式可分为、、、。
2、油气层敏感性评价实验有、、、、和等评价实验。
3、常用的射孔液有、、、和等。
4、油田开发过程中电化学腐蚀常用等方法防腐，化学腐蚀多采用方法防腐，而细菌腐蚀常用的防腐方法是。
5、稠油注蒸汽开采主要包括和两种方法。
6、油田常用的清防蜡技术，主要有、、、、和等六大类。
7、碳酸盐岩酸化工艺分为、和三种类型。
8、目前常用的出砂预测方法有、、和等四类方法。
9、采油工程方案经济评价指标包括、、、、、和等。
10、目前常用的完井方式有、、、等。
11、酸化过程中常用的酸液添加剂有、、、等类型。
12、常用的防垢及清垢方法有、、。
三、简答题1、简述采油工艺方案设计的主要内容。
2、简述油井堵水工艺设计的内容。
3、简述速敏评价实验的目的。
4、简述完井工程方案设计的主要内容。
5、简述油田开发总体建设方案中采油工程方案设计的作用。
6、试分析热采油井中出砂的原因。
7、简述射孔完井工艺参数的设计步骤。
8、简述油藏整体压裂的特征。
9、简述稠油注蒸汽开采方法与常规方法开采的显著差别10、分析裸眼砾石充填的优缺点。
11、简述采油方式综合评价与决策分析常用的综合决策模式和方法的应用特点。
参考答案一、名词解释1、油气层损害：入井流体与储层及其流体不配伍时造成近井地带油层渗透率下降的现象。
2、调整井：油田开发中后期，为了调整井网或者是油水井损坏不能利用，为完善井网重钻的油水井。
3、吸水指数：单位注水压差下的日注水量。
4、油井流入动态：油井产量与井底流动压力的关系。
5、蜡的初始结晶温度：随着温度的降低，原油中溶解的蜡开始析出时的温度。
6、有效渗透率：在多孔介质中如果有两种以上的流体同时流动，则该介质对其中某一相的渗透率称之为该相的有效渗透率（或相渗透率）。
《采油工程》科复习题一.填空题（60个）1．常用的油井完成方法有（裸眼完成法）、（衬管完成法）、（射孔完成法）。
2．井身结构是由导管、（表层套管）、（技术套管）、（油层套管）和管外水泥环组成。
3．井口装置的结构一般都是由（套管头）、（油管头）、（采油树）三部分组成。
4．目前使用的机械采油方法有（气举采油法）、（有杆泵采油法）、（无杆泵采油法）。
5．按抽油泵的结构和在井中安装的原理不同，抽油泵可分为（管式泵）和（杆式泵）两种基本形式。
6．抽油机根据外型结构和工作原理的不同可分为（游梁式抽油机）和（无游梁式抽油机）。
7．油气分离器的基本原理包括（重力沉降原理）、（离心分离原理）、（碰撞分离原理）。
8．管式抽油泵是由泵筒、（柱塞）、（游动阀）和（固定阀）四部分组成。
9．抽油杆断脱的原因有（疲劳破坏）、（磨损）、（腐蚀）和人为原因造成损伤。
10．目前现场上的抽油机平衡方式有（机械平衡）和（气动平衡）两大类。
11．抽油机平衡检查的方法包括（观察法）、（测时法）和（测电流法）等。
12．抽油机维修保养按级别分为三个级别保养：即（例行保养）、（一级保养）和（二级保养）。
13．电动潜油泵装置由（井下部分）、（中间部分）、（地面部分）三大部分组成。
14．电动潜油泵装置井下机组包括（潜油多级离心泵）、（潜油电动机）、（保护器）、油气分离器。
15．地面驱动井下单螺杆泵采油系统由（地面部分）、（井下泵部分）、（电控部分）和配套工具四部分组成。
16．目前国内各油田主要供水水源有（地下水）、（地面水）、（含油污水）、海水和工业废水等。
17．注水系统整个流程是从水源——净化系统——（注水站）——（配水间）——（注水井）。
18．注水井管理要把好哪“两关”，即（把好注水质量关）和（把好平稳操作关）。
19．注水井管理要做到“三个及时”，即（及时取全取准资料）、（及时分析）和（及时调整）。
20．注水井管理要实现“三定”，即（定性）、（定压）和（定量）。
《石油地质学》复习题一、名词解释1.石油:(又称原油)(crude oil)：一种存在于地下岩石孔隙介质中的由各种碳氢化合物与杂质组成的，呈液态和稠态的油脂状天然可燃有机矿产。
2.石油的灰分：石油的元素组成除了碳、氢、氧、氮、硫以外，还含有几十种微量元素，石油中的微量元素就构成了石油的灰分。
3.石油的比重：是指一个大气压下，20℃石油与4℃纯水单位体积的重量比，用d420表示。
4.石油的荧光性：石油在紫外光照射下可产生延缓时间不足10-7秒的发光现象，称为荧光性。
5.天然气：广义上指岩石圈中存在的一切天然生成的气体。
石油地质学中研究的主要是沉积圈中以烃类为主的天然气。
6.凝析气（凝析油）：当地下温度、压力超过临界条件后，由液态烃逆蒸发而形成的气体。
开采出来后，由于地表压力、温度较低，按照逆凝结规律而逆凝结为轻质油即凝析油。
7.固态气水合物：是在冰点附近的特殊温度和压力条件下由天然气分子和水分子结合而成的固态结晶化合物。
8.油田水：是指油田范围内直接与油层连通的地下水，即油层水。
9.油田水矿化度:即水中各种离子、分子和化合物的总含量，以水加热至105℃蒸发后所剩残渣重量或离子总量来表示，单位ml/l、g/l或ppm。
10.沉积有机质：通过沉积作用进入沉积物中并被埋藏下来的那部分有机质称为沉积有机质。
11.干酪根：为沉积岩中所有不溶于非氧化的酸、碱和非极性有机溶剂的分散有机质。
12.成油门限（门限温度、门限深度）：有机质随着埋藏深度的增加，温度升高，当温度和深度达到一定数值，有机质才开始大量转化为石油，这个界限称成油门限。
（门限温度：随着埋藏深度的增加，当温度升高到一定数值，有机质开始大量转化为石油，这个温度界限称门限温度。
门限深度：与门限温度相对应的深度称门限深度。
）13.生油窗：在热催化作用下，有机质能够大量转化为石油和湿气，成为主要的成油时期，称为生油窗。
14．煤型气：腐殖质有机质进入成熟阶段以后所形成的天然气。
《采油工程方案设计》综合复习资料（A 卷）一、名词解释（每题1分，共15分）1．面容比：酸岩反应表面积与酸体积之比。
2．水敏：油气层遇淡水后渗透率降低的现象。
3．财务内部收益率：项目在计算期内各所净现金流量现值累计等于零时的折现率。
4．有效厚度：5. 酸敏：流体与储层岩石和流体在无任何物理、化学作用的条件下，由于流体的流动引起的地层渗透率下降的现象。
6．人工井壁防砂法：从地面将支护剂和未固化的胶结剂按一定的比例拌和均匀，用液体携至井下挤入油层出砂部位，在套管外形成具有一定强度和渗透性的避面，可阻止油层砂粒流入井内而又不影响油井生产的工艺措施。
7．压裂液：压裂施工过程中所用的液体的总称。
8．Vogel 方程：2max 008.02.01⎥⎦⎤⎢⎣⎡--=r wf r wf P P P P q q9．吸水剖面：在一定注水压力下，各吸水层段的吸水量的分布。
10．破裂压力梯度：地层破裂压力与地层深层的比值。
11．流动效率：指该井理想生产压差与实际生产压差之比。
12．有杆泵泵效：抽油机井的实际产量与抽油泵理论排量的比值。
13．自喷采油法：利用油层自身的能量将井底爆炸产生高压，高温气体，使井筒附近地层产生和保持多条径向裂缝，从而到达油水井产量增注目的工艺措施。
14．套管射孔完井方法：钻穿油层直至设计井架，然后下油层套管底部注水泥固井，最后射孔弹射穿油层套管，水泥环并穿透油层某一深度建立起油流的通道。
15．应力敏感性：在施加一定的有效压力时，岩样物性参数随应力变化而改变的性质。
二、填空题（每空0.5分，共 20分）1．油藏地质研究是对开发对象油藏的(1)认识和（2）描述。
2．国内外水力压裂常用的支撑剂分为（3）天然支撑剂和（4）人造支撑剂。
3．油气层敏感性评价实验有（5）速敏、（6）水敏、（7）盐敏、（8）碱敏、（9）酸敏和（10）应力敏等评价实验。
4．油田开发的天然能量主要有和（11）弹性水驱、（12）流体膨胀、（13）岩石压缩性等。

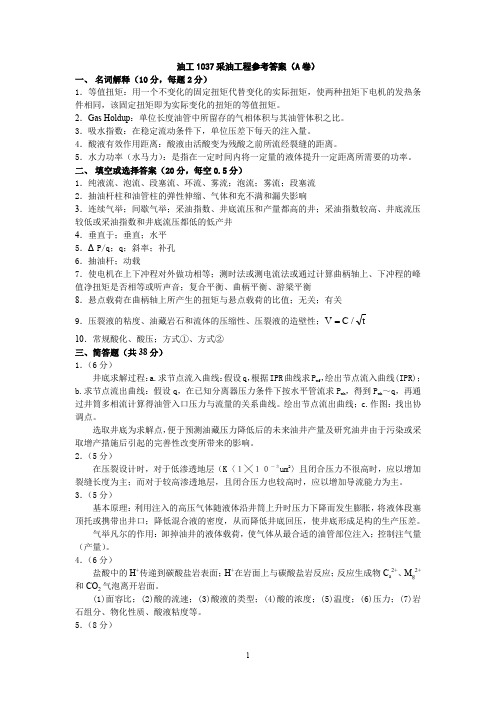

油工1037采油工程参考答案（A 卷）一、 名词解释（10分，每题2分）1．等值扭矩：用一个不变化的固定扭矩代替变化的实际扭矩，使两种扭矩下电机的发热条件相同，该固定扭矩即为实际变化的扭矩的等值扭矩。
2．Gas Holdup ：单位长度油管中所留存的气相体积与其油管体积之比。
3．吸水指数：在稳定流动条件下，单位压差下每天的注入量。
4．酸液有效作用距离：酸液由活酸变为残酸之前所流经裂缝的距离。
5．水力功率（水马力）：是指在一定时间内将一定量的液体提升一定距离所需要的功率。
二、 填空或选择答案（20分，每空0.5分）1．纯液流、泡流、段塞流、环流、雾流；泡流；雾流；段塞流2．抽油杆柱和油管柱的弹性伸缩、气体和充不满和漏失影响3．连续气举；间歇气举；采油指数、井底流压和产量都高的井；采油指数较高、井底流压较低或采油指数和井底流压都低的低产井4．垂直于；垂直；水平5．ΔP/q ；q ；斜率；补孔6．抽油杆；动载7．使电机在上下冲程对外做功相等；测时法或测电流法或通过计算曲柄轴上、下冲程的峰值净扭矩是否相等或听声音；复合平衡、曲柄平衡、游梁平衡8．悬点载荷在曲柄轴上所产生的扭矩与悬点载荷的比值；无关；有关9．压裂液的粘度、油藏岩石和流体的压缩性、压裂液的造壁性；t C V /10．常规酸化、酸压；方式①、方式②三、简答题（共38分）1．（6分）井底求解过程：a.求节点流入曲线：假设q ，根据IPR 曲线求P wf ，绘出节点流入曲线(IPR)；b.求节点流出曲线：假设q ，在已知分离器压力条件下按水平管流求P wh ，得到P wh ～q ，再通过井筒多相流计算得油管入口压力与流量的关系曲线。
绘出节点流出曲线；c.作图：找出协调点。
选取井底为求解点，便于预测油藏压力降低后的未来油井产量及研究油井由于污染或采取增产措施后引起的完善性改变所带来的影响。
2．（5分）在压裂设计时，对于低渗透地层（K 〈１╳１０－３um 2〉且闭合压力不很高时，应以增加裂缝长度为主；而对于较高渗透地层，且闭合压力也较高时，应以增加导流能力为主。
绪论1、采油工艺：将油气从井下举升到地面或通过改变石油的物理化学性质将油气采到地上的方法或技术。
2、增产技术：通过改变储层物性或者地层流体渗流特征以提高油气井产量的方法。
第一章 水力压裂1、水力压裂：利用地面高压泵组，以超过地层吸收能力的排量将高粘压裂泵入井内而在井底产生高压，当压力克服井壁附近地应力并达到岩石抗张强度时，就在地层产生裂缝。
继续泵注带有支撑剂的压裂液，使裂缝继续延伸并在其中充填支撑剂。
停泵后，由于支撑剂对裂缝的支撑作用，在地层中形成足够长的、有一定导流能力的填砂裂缝，从而实现油气井增产和水井增注。
2、增产增注机理：沟通非均质性构造油气储集区，扩大供油面积；将原来的径向流改变为线性流和拟径向流，从而改善近地带的油气渗流条件；解除近井地带污染。
3、第一节 水力压裂造缝机理一、地应力场分析与测量地应力场：原始应力场：重力应力、构造应力、热应力、孔隙流体压力；扰动应力场。
1、重力应力场：指沉积盆地中的地层受到上覆地层重力而形成的应力分布。
上覆岩层重力： 有效垂向应力： 水平主应力分量：{因岩体水平方向上应变收到限制，εx=0，εy=0。
则泊松效应引起的水平主应力场为：gdh h H r z )(0610⎰-=ρσps z z ασσ-=[])(1σσσεz y x x v E +-=[])(1σσσεx z y y v E +-=z y x σννσσ-==1考虑孔隙流体压力后的地层水平主应力为：2、构造应力场：构造运动引起的地应力增量。
它以矢量形式叠加在地层重力应力场，使得水平主应力场不均匀。
3、热应力场：指由于底层温度变化在其内部引起的内应力增量，与温度变化量和岩石性质有关。
4、地应力场的确定方法：水力压裂法；有限元模拟；测井解释方法；实验室分析方法：滞弹性应变恢复（ASR ），微差应变分析（DSCA ）。
5、人工裂缝方位原理：根据最小主应力原理，岩石破裂面垂直于最小主应力方向。
当σz 最小时，形成水平裂缝；当σy 最小时，形成垂直裂缝。
《采油工程》综合复习资料参考答案一、名词解释1．裂缝的导流能力2．油井流入动态3．吸水指数4. 蜡的初始结晶温度5．气举采油法 6.地等值扭矩7. 气举启动压力二、填空题1. 抽油机悬点所承受的动载荷包括（1）、（2）和摩擦载荷等。
2．压裂液滤失于地层主要受三种机理的控制：（3）（4）（5）。
3．自喷井生产过程中，原油由地层流至地面分离器一般要经过的四个基本流动过程是（6）、（7）、（8）和（9）。
4．目前常用的采油方式主要包括（10）、（11）、（12）、（13）（14）.。
5. 根据化学剂对油层和水层的堵塞作用而实施的化学堵水可分为（15），和（16）。
6. 根据井的故障性质、施工作业的简繁程度，可将修井分为（17）和（18）两种。
7.自喷井井筒气液两相管流过程中可能出现的流型有（19）、（20）、（21）、（22）和（23）。
8．气举采油法根据其供气方式的不同可分为（24）和（25）两种类型。
9．修井设备一般按设备的性能和用途可分为（26）_____________、（27）________________、（28）_____________、(29)____________、(30)______________等。
10．常规有杆抽油泵的组成包括（31）、（32）和（33）.三部分。
11．我国研究地层分层吸水能力的方法主要有两大类，一类是（34），另一类是（35）。
12．目前各油田所使用的封隔器型式很多，按其封隔件（密封胶筒）工作原理不同，可分为(36)_____________、(37)_____________________、(38)________________、(39)___________________、(40)_____________五种类型。
13．为了获得好的压裂效果对支撑剂的性能要求包括（41）、（42）、（43）和（44）等。
14．测量油井动液面深度的仪器为（45），测量抽油机井地面示功图的仪器为（46）。
00级采油工程答案一、 名词解释（共10分，每题2分）1．破裂压力梯度：地层破裂压力与地层深度的比值。
2．持液率（液相存容比）：多相流动的某一管段中某相流体体积与管段体积之比，也称滞留率。
3．等值扭距：就是用一个不变化的固定扭矩代替变化的实际扭矩，两种扭矩下电动机的发热条件相同，则此固定扭矩即为实际变化扭矩的等值扭矩。
4．酸液有效作用距离：酸液由活酸变为残酸之前所流经裂缝的距离。
5．采油指数：是一个反映油层性质、厚度、流体参数、完井条件及泄油面积等与产量之间关系的综合指标，其数值等于单位压差下的油井产油量。
二、 填空或选择答案（共20分，每空0.5分）1． 井底流压、产量 、直线、曲线2． 一半、临界流动、回压3． 泡流、段塞流、环流、雾流、泡流4． 质量流量相等、前一过程的剩余压力等于下一过程的起点压力或能量守恒5． 连续气举；间歇气举；采油指数、井底流压和产量都高的井；采油指数较高、井底流压 较低或采油指数和井底流压都低的低产井6． 电机在上、下冲程对外作功相等、（测时法；测电流法；观察法或计算曲柄轴上、下冲程的峰值净扭矩是否相等或听声音）游梁平衡、曲柄平衡、复合平衡7． 悬点载荷在曲柄轴上所产生的扭矩与悬点载荷的比值、无关、有关8．抽油杆柱和油管柱的弹性伸缩、气体和充不满的影响、漏失影响9．压裂液的粘度、油藏岩石和流体的压缩性、压裂液的造壁性、t c v10．是指油层条件下填砂裂缝渗透率与裂缝宽度的乘积，常用FRCD 表示，也称导流率。
反映压裂后地层裂缝的渗流能力，f f w k 、小11．常规酸化、酸压；方式①、方式②三、简答题（共18分）1．何谓负压射孔？负压值大小的确定应如何考虑？（5分）负压射孔：射孔前将井筒液面降低到一定的深度，使井底压力低于油藏压力以建立适当的负压，在此压力下而进行的射孔。
负压值大小的确定是负压射孔的关键。
一方面要保证孔眼清洁、冲刷出孔眼周围的破碎压实带中的细小颗粒，满足这一要求的负压称为最小负压；另一方面，负压值又不能超过某个值，以免造成地层出砂、跨塌、套管挤毁或封隔器失效等其它方面的问题，对应的这一临界值称为最大负压。
一、名词解释1. 向井流动态曲线2. 流动效率3. 持液率（液相存容比）4. 持气率（气相存容比）5. 节点系统分析方法：应用系统工程原理，把整个油井生产系统分成若干字系统，研究各子系统间的相互关系及其对整个系统工作的影响，为系统优化运行及参数调控提供依据。
6.光杆马力（功率）7.油井负荷扭矩8.扭矩因素9.等值扭矩10.注水井吸水指数11.视吸水指数12.注水井调剖13.裂缝导流能力14.压裂铺砂浓度15.酸液有效作用距离二、Vogel 、Standing 方程完善井组合型IPR 曲线利用单项液体渗流与沃格尔方程进行组合1.已知某井,16MPa p r =MPa p b 13=当MPa p wf 15=,产量为,2530d m q =试计算:①J ②b q ③m ax q ④wf p =10Mpa 时的产量.解: ①当wf p =15MPa ＞b p 时,q=25m 3∴J=q/(r p -wf p )=25/(16-15)=25MPa d m ⋅3②b q =J(r p -b p )=25(16-13)=75d m 3 ③c q =8.1b JP =258.113⨯=180.6m 3m ax q =b q +c q =75+180.6=255.6d m 3④当wf p =10Mpa 时0q =b q +c q [2)(8.0)(2.01b wf b wfp p p p --] =75+180.6[2)1310(8.0)1310(2.01--] =142.3d m 32.已知某井,16MPa p r =MPa p b 13=当MPa p wf 8=,产量为,8030d m q =试计算:①J ②b q ③m ax q ④wf p =15Mpa 时和wf p =6Mpa 时的产量.解: ①当wf p =8MPa ＜b p 时,q=80d m 3J=0q /{(r p -b p )+8.1b p [2)(8.0)(2.01b wf b wf p p p p --]} =80/{(16-13)+8.113 [2)138(8.0)138(2.01--]} =11.2MPa d m ⋅3②b q =J(r p -b p )=11.2(16-13)=33.6d m 3③c q =8.1b JP =11.28.113⨯=80.9d m 3m ax q =b q +c q =33.6+80.9=114.5d m 3④当wf p =15Mpa ＞b p 时0q =J(r p -wf p )=11.2(16-15)=11.2m 3当wf p =6Mpa 时0q =b q +c q [2)(8.0)(2.01b wf b wfp p p p --] =33.6+80.9[2)136(8.0)136(2.01--] =93.2d m 3油井中可能出现的流型自下而上依次为：纯油流、泡流、段塞流、环流和雾流。
泡流特点：气体是分散相，液体是连续相；存在滑脱，滑脱损失最大；摩擦损失小。
段塞流特点：气体是分散相，液体是连续相；存在滑脱，但滑脱损失小；举油效率高，压降小。
环流/过渡流特点：气液均为连续相；滑脱很小；举油主要靠摩擦携带，摩擦损失大。
雾流特点：液体为分散相，气体为连续相；混合物速度很高，无滑脱；摩擦损失最大。
自喷井基本过程（能量损失、协调原理）（1）地层中的渗流：10-15%（2）井筒中的流动：30-80%（3）嘴流：5-30%（4）地面管线流动：5-10%节点系统分析实质：协调理论在采油应用方面的发展自喷井节点分析（基本概念、基本思想、节点设置、求解方法、应用）井底为求解点节点（井底）流入曲线：油藏中流动的IPR曲线；节点（井底）流出曲线：以分离器压力为起点通过水平或倾斜管流计算得井口油压，再通过井筒多相流计算得油管入口压力与流量的关系曲线。
选取井底为求解点的目的：②测油藏压力降低后的未来油井产量②研究油井由于污染或采取增产措施对完善性的影响井口为求解点流入曲线：油藏压力为起点计算不同流量下的井口压力，即油管及油藏的动态曲线。
流出曲线：以分离器压力为起点计算水平管流动态曲线。
临界流动：流体的流速达到压力波在流体介质中的传播速度时的流动状态。
气液混合物通过嘴流的流动规律临界状态：油气混合物的流速达到压力波在该介质中的传播速度（声速）时的流动状态。
在临界状态下：下游压力（嘴后压力）的波动不会影响上游压力（嘴前压力）；油井产量只取决于嘴前压力。
要求：油气混合物通过油嘴时必须达到临界状态。
嘴流公式：气举采油原理（气举方法及适用条件、与自喷的异同点、气举凡尔的作用）气举定义：利用从地面向井筒注入高压气体将原油举升至地面的一种人工举升方式。
连续气举：适用条件：间歇气举：适用条件：与自喷的异同点：气举凡尔的作用：连续气举设计（注气点深度、注气量或产量的确定）气举设计在给定产量和井口压力下确定注气点深度和注气量1) 根据要求的产量Qo由IPR曲线确定相应的井底流压pwf。
2) 根据产量Qo、油层气液比RP等以pwf为起点，按多相垂直管流向上计算注气点以下的压力分布曲线A。
3) 由工作压力pso计算环形空间气柱压力曲线B。
此线与注气点以下的压力分布曲线A的交点即为平衡点。
4) 由平衡点沿注气点以下的压力分布曲线上移⊿p(平衡点气体压力与注气点油管内压力之差，一般取0.5～0.7Mpa)所得的点即为注气点。
对应的深度和压力即为注气点深度L和工作阀所在位置的油管压力。
5) 注气点以上的总气液比为油层生产气液比与注入气液比之和。
假设一组总气液比，对每一个总气液比都以注气点油管压力为起点，利用多相管流向上计算油管压力分布曲线D1、D2…及确定井口油管压力。
6) 绘制总气液比与井口压力关系曲线，找出与规定井口油管压力相对应的总气液比TGLR 。
7) 总气液比减去油层生产气液比得到注入气液比。
根据注入气液比和规定的产量计算需要的注入气量。
8) 根据最后确定的气液比TGLR和其它已知数据计算注气点以上的油管压力分布曲线，可用它来确定启动阀的安装位置。
定井口压力和限定注气量的条件下确定注气点深度和产量1) 假定一组产量，根据提供的注气量和地层生产气液比计算出每个产量所对应的总气液比TGLR;2) 根据地面注入压力pso计算环形空间气柱压力分布线B，用注入压力减⊿p作B线的平行线，即为注气点深度线。
3) 以定井口压力为起点，计算每个产量下的油管压力分布曲线D1、D2、D3…。
它们与注气点深度线的交点，即为各个产量所对应的注气点a1、a2、a3…和注气深度L1、L2、L3…。
4) 计算每个产量对应的注气点以下的压力分布曲线A1、A2、A3…及井底流压pwf1、pwf2、pwf3…5) 绘制油管工作曲线，与IPR曲线的交点为协调产量和流压。
根据给定的注气量和协调产量Q，计算出相应的注入气液比，总气液比TGLR6) 注气点以下的压力分布曲线A，与注气点深度线C的交点a，即为可能获得的最大产量的注气点，其深度L即为工作阀的安装深度。
7) 根据最后确定的产量Q和总气液比TGLR，计算注气点以上的油管压力分布曲线D。
它可用来确定启动阀的位置。
抽油装置及泵的工作原理（三抽设备、抽汲过程、理论排量）抽油泵：工作筒(外筒和衬套)、柱塞及游动阀(排出阀)和固定阀(吸入阀)1)上冲程：抽油杆柱带着柱塞向上运动，柱塞上的游动阀受管内液柱压力而关闭。
泵内压力降低，固定阀在环形空间液柱压力(沉没压力)与泵内压力之差的作用下被打开。
泵内吸入液体、井口排出液体。
泵吸入的条件：泵内压力(吸入压力)低于沉没压力。
2)下冲程：柱塞下行，固定阀在重力作用下关闭。
泵内压力增加，当泵内压力大于柱塞以上液柱压力时，游动阀被顶开。
柱塞下部的液体通过游动阀进入柱塞上部，使泵排出液体。
泵排出的条件： 泵内压力(排出压力)高于柱塞以上的液柱压力。
光杆冲程：光杆从上死点到下死点的距离。
悬点运动规律及悬点载荷（简谐运动、曲柄滑块运动、悬点最大载荷计算与分析）最大载荷发生在上冲程最小载荷发生在下冲程其值为：在下泵深度及沉没度不很大、井口回压及冲数不高的稀油直井内，在计算最大和最小载荷时，通常可以忽略Pv 、F 、Pi 、Ph 及液柱惯性载荷计算悬点最大载荷的其他公式（分析：悬点运动规律、考虑的载荷）平衡、扭矩与功率（平衡原理、方式与检验方法；扭矩曲线分析与应用；各种功率的基本概念）抽油机平衡检验方法1)测量驴头上、下冲程的时间平衡条件下上、下冲程所用的时间基本相等。
如果上冲程快，下冲程慢，说明平衡过量。
2)测量上、下冲程中的电流平衡条件下上、下冲程的电流峰值相等。
如果上冲程的电流峰值大于下冲程的电流峰值，说明平衡不够。
扭矩曲线的应用1.检查是否超扭矩及判断是否发生“背面冲突”2.判断及计算平衡3.功率分析水力功率：在一定时间内将一定量的液体提升一定距离所需要的功率。
光杆功率：通过光杆来提升液体和克服井下损耗所需要的功率。
iv u hu u l r P P F P I W W P -+++++=max v d hd d r P F P I W P ---+'=min曲柄轴扭矩计算及分析不同平衡方式的抽油机扭矩精确计算相关式：复合平衡抽油机：曲柄平衡抽油机：油梁平衡抽油机：重点：推导曲柄平衡扭矩计算泵效（影响泵效的因素及提高泵效的措施）影响泵效的因素(1) 抽油杆柱和油管柱的弹性伸缩(2) 气体和充不满的影响(3) 漏失影响(4) 体积系数的影响提高泵效的措施(1)选择合理的工作方式(2)确定合理沉没度。
(3)改善泵的结构，提高泵的抗磨、抗腐蚀性能(4)使用油管锚减少冲程损失(5)合理利用气体能量及减少气体影响有杆抽油系统设计（杆柱强度计算与校核）：修正古德曼图抽油杆柱设计方法：等强度原则设计步骤（P146-147）有杆抽油系统工况分析（地面理论示功图、典型示功图分析、诊断技术的应用）常规抽油机井充不满、气体影响下的典型示功图：绘制、分析及相关参数的确定示功图：载荷随位移的变化关系曲线所构成的封闭曲线图。
地面示功图或光杆示功图：悬点载荷与位移关系的示功图。
充不满影响的示功图图3-31 充不满的示功图气体影响示功图图3-30 有气体影响的示功图相关参数充满系数下泵深度、泵沉没度和动液面深度的确定（例题）3. 某井下泵深度L=1200m ，抽油杆"43,冲程长度s=2.1m ，冲次n=6分次。
油管"212 (无锚)，9.0,56==o mm d γ泵.试计算理论泵效.解:这里计算理论泵高也就是只考虑静载荷对该塞冲程的影响,而降低了泵高的数值。
从已知条件可知：对于mm d 56=泵 ，则知263.24cm f p = 对于抽油杆"43 ，285.2cm f r = 对于油管"212 ，29.11cm f t = 而E=2.06Pa 1110⨯，所以由于静载引起的冲程损失为：)11(2tr l p f f E g L f +=ρλ )(661.0)9.11185.21(1006.281.9120090063.24112m =+⨯⨯⨯⨯= 由惯性载荷引起的冲程增加为：E f L sn W r r i 1790/2=λ所以活塞冲程为：λμλλλ-+=-+=+-=)21()17901(22S E f L sn W S S S r r i p 而148.05100120030630=⨯⋅=⨯==ππωμa L na L 所以)(462.1661.0)2148.01(1.2)21(22m S S p =-+⨯=-+=λμ故理论泵高为： %6.69%1001.2462.1%100=⨯=⨯=S S pη 常用的水质处理措施（沉淀、过滤、杀菌、脱氧、曝晒）注水井吸水能力（指标、影响因素）注水井指示曲线：稳定流动条件下，注入压力与注水量之间的关系曲线。
