高频接收机和发射机中的锁相环-第2部分

基本组成和锁相环电路1、频率合成器电路频率合成器组成：频率合成器电路为本机收发电路的频率源，产生接收第一本机信号源和发射电路的发射信号源，发射信号源主要由锁相环和VCO电路直接产生。

如图3-4所示。

在现在的移动通信终端中，用于射频前端上下变频的本振源（LO），在射频电路中起着非常重要的作用。

本振源通常是由锁相环电路（Phase-Locked Loop）来实现。

2.锁相环：它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域3.锁相环基本原理：锁相环包含三个主要的部分:⑴鉴相器(或相位比较器,记为PD或PC):是完成相位比较的单元,用来比较输入信号和基准信号的之间的相位.它的输出电压正比于两个输入信号之相位差.⑵低通滤波器(LPF):是个线性电路,其作用是滤除鉴相器输出电压中的高频分量,起平滑滤波的作用.通常由电阻、电容或电感等组成，有时也包含运算放大器。

⑶压控振荡器（VCO）：振荡频率受控制电压控制的振荡器，而振荡频率与控制电压之间成线性关系。

在PLL中，压控振荡器实际上是把控制电压转换为相位。

1、压控振荡器的输出经过采集并分频；2、和基准信号同时输入鉴相器；3、鉴相器通过比较上述两个信号的频率差，然后输出一个直流脉冲电压；4、控制VCO，使它的频率改变；5、这样经过一个很短的时间，VCO 的输出就会稳定于某一期望值。

锁相环电路是一种相位负反馈系统。

一个完整的锁相环电路是由晶振、鉴相器、R分频器、N分频器、压控振荡器（VCO）、低通滤波器（LFP）构成，并留有数据控制接口。

锁相环电路的工作原理是：在控制接口对R分频器和N分频器完成参数配置后。

晶振产生的参考频率（Fref）经R分频后输入到鉴相器，同时VCO的输出频率（Fout）也经N分频后输入到鉴相器，鉴相器对这两个信号进行相位比较，将比较的相位差以电压或电流的方式输出，并通过LFP滤波，加到VCO的调制端，从而控制VCO的输出频率，使鉴相器两输入端的输入频率相等。

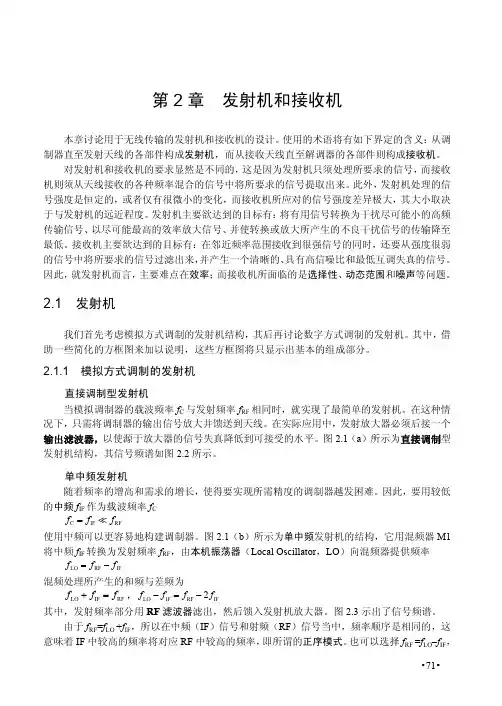

第2章 发射机和接收机本章讨论用于无线传输的发射机和接收机的设计。

使用的术语将有如下界定的含义：从调制器直至发射天线的各部件构成发射机，而从接收天线直至解调器的各部件则构成接收机。

对发射机和接收机的要求显然是不同的，这是因为发射机只须处理所要求的信号，而接收机则须从天线接收的各种频率混合的信号中将所要求的信号提取出来。

此外，发射机处理的信号强度是恒定的，或者仅有很微小的变化，而接收机所应对的信号强度差异极大，其大小取决于与发射机的远近程度。

发射机主要欲达到的目标有：将有用信号转换为干扰尽可能小的高频传输信号、以尽可能最高的效率放大信号、并使转换或放大所产生的不良干扰信号的传输降至最低。

接收机主要欲达到的目标有：在邻近频率范围接收到很强信号的同时，还要从强度很弱的信号中将所要求的信号过滤出来，并产生一个清晰的、具有高信噪比和最低互调失真的信号。

因此，就发射机而言，主要难点在效率；而接收机所面临的是选择性、动态范围和噪声等问题。

2.1 发射机我们首先考虑模拟方式调制的发射机结构，其后再讨论数字方式调制的发射机。

其中，借助一些简化的方框图来加以说明，这些方框图将只显示出基本的组成部分。

2.1.1 模拟方式调制的发射机直接调制型发射机当模拟调制器的载波频率f C 与发射频率f RF 相同时，就实现了最简单的发射机。

在这种情况下，只需将调制器的输出信号放大并馈送到天线。

在实际应用中，发射放大器必须后接一个输出滤波器，以使源于放大器的信号失真降低到可接受的水平。

图2.1（a ）所示为直接调制型发射机结构，其信号频谱如图2.2所示。

单中频发射机随着频率的增高和需求的增长，使得要实现所需精度的调制器越发困难。

因此，要用较低的中频f IF 作为载波频率f CC IF RF f f f =使用中频可以更容易地构建调制器。

图2.1（b ）所示为单中频发射机的结构，它用混频器M1将中频f IF 转换为发射频率f RF ，由本机振荡器（Local Oscillator ，LO ）向混频器提供频率LO RF IF f f f =−混频处理所产生的和频与差频为LO IF RF f f f +=，LO IF RF IF 2f f f f −=−其中，发射频率部分用RF 滤波器滤出，然后馈入发射机放大器。

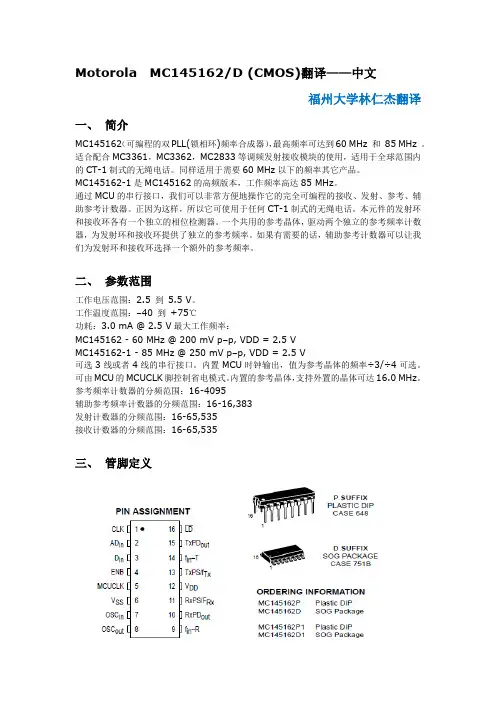

Motorola MC145162/D (CMOS)翻译——中文福州大学林仁杰翻译一、简介MC145162（可编程的双PLL(锁相环)频率合成器），最高频率可达到60 MHz 和85 MHz 。

适合配合MC3361，MC3362，MC2833等调频发射接收模块的使用，适用于全球范围内的CT-1制式的无绳电话。

同样适用于需要60 MHz以下的频率其它产品。

MC145162-1是MC145162的高频版本，工作频率高达85 MHz。

通过MCU的串行接口，我们可以非常方便地操作它的完全可编程的接收、发射、参考、辅助参考计数器。

正因为这样，所以它可使用于任何CT-1制式的无绳电话。

本元件的发射环和接收环各有一个独立的相位检测器。

一个共用的参考晶体，驱动两个独立的参考频率计数器，为发射环和接收环提供了独立的参考频率。

如果有需要的话，辅助参考计数器可以让我们为发射环和接收环选择一个额外的参考频率。

二、参数范围工作电压范围：2.5 到5.5 V。

工作温度范围：–40 到+75℃功耗：3.0 mA @ 2.5 V最大工作频率：MC145162 - 60 MHz @ 200 mV p–p, VDD = 2.5 VMC145162-1 - 85 MHz @ 250 mV p–p, VDD = 2.5 V可选3线或者4线的串行接口。

内置MCU时钟输出，值为参考晶体的频率÷3/÷4可选。

可由MCU的MCUCLK脚控制省电模式。

内置的参考晶体，支持外置的晶体可达16.0 MHz。

参考频率计数器的分频范围：16-4095辅助参考频率计数器的分频范围：16-16,383发射计数器的分频范围：16-65,535接收计数器的分频范围：16-65,535三、管脚定义输入端：OSCin/OSCout——参考晶体输入/输出引脚（第7、8脚）当连接到一个外接的并联谐振晶体的时候，这些引脚组成了一个参考振荡器。

应用在各国的无绳电话时，图6显示了不同的晶体频率和参考频率的关系。

高频课程设计报告_调频发射机目录1. 内容概述 (2)1.1 课程背景 (3)1.2 报告目的 (3)1.3 报告结构 (4)2. 调频发射机概述 (5)2.1 调频通信原理 (6)2.2 调频发射机组成 (7)3. 调频发射机设计要求 (8)3.1 系统指标 (10)3.2 性能要求 (11)4. 设计方案与实现 (11)4.1 发射机结构设计 (13)4.2 高频电路设计 (14)4.3 调制和解调电路设计 (15)4.4 电源模块设计 (17)5. 调试与优化 (19)5.1 测试方法 (21)5.2 调试过程 (22)5.3 性能优化 (23)6. 测试结果与分析 (25)6.1 发射功率 (26)6.2 频谱纯度 (27)6.3 调制质量 (28)6.4 系统稳定性 (30)7. 结论与展望 (31)7.1 设计总结 (32)7.2 存在问题 (34)7.3 未来改进方向 (35)1. 内容概述本报告详细介绍了调频发射机的高频课程设计，围绕其工作原理、设计要点、实现路径以及未来改进方向展开深入探讨。

从调频发射机的基本原理出发，我们讨论了信号调制、载波频率的调整以及功率放大等关键技术点。

报告紧密结合实际工程需求，详尽阐述了调频发射机的工作著魔步骤和各个模块的功能设计，包括射频前端、调制器、功率放大器等核心部件。

在分析过程中，我们考虑了复杂信号环境下的抗干扰性设计，确保信号传输的稳定性和清晰度。

通过对调频发射机的仿真和数据分析，本报告优化了不同负载条件下的性能表现，为实际生产提供了有效的理论支持。

本课程设计报告还包括了项目实施过程中的遇到的挑战和解决方案，同时讨论了调频发射机在现代无线通信技术中的应用及其市场潜力。

报告最后展望了的未来科技发展趋势，提出了进一步提升调频发射机性能的潜在技术和创新方向。

通过本报告的学习与应用，读者能够获得关于高频调频发射机设计过程的全面了解，并为后续相关研究提供有益的参考和指导。

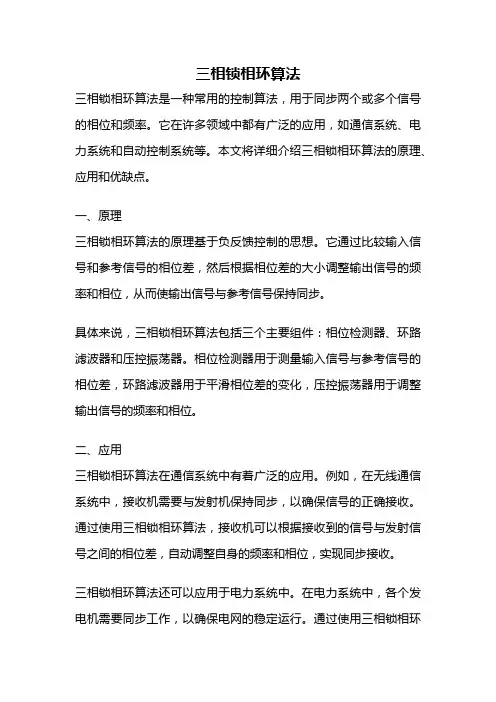

三相锁相环算法三相锁相环算法是一种常用的控制算法，用于同步两个或多个信号的相位和频率。

它在许多领域中都有广泛的应用，如通信系统、电力系统和自动控制系统等。

本文将详细介绍三相锁相环算法的原理、应用和优缺点。

一、原理三相锁相环算法的原理基于负反馈控制的思想。

它通过比较输入信号和参考信号的相位差，然后根据相位差的大小调整输出信号的频率和相位，从而使输出信号与参考信号保持同步。

具体来说，三相锁相环算法包括三个主要组件：相位检测器、环路滤波器和压控振荡器。

相位检测器用于测量输入信号与参考信号的相位差，环路滤波器用于平滑相位差的变化，压控振荡器用于调整输出信号的频率和相位。

二、应用三相锁相环算法在通信系统中有着广泛的应用。

例如，在无线通信系统中，接收机需要与发射机保持同步，以确保信号的正确接收。

通过使用三相锁相环算法，接收机可以根据接收到的信号与发射信号之间的相位差，自动调整自身的频率和相位，实现同步接收。

三相锁相环算法还可以应用于电力系统中。

在电力系统中，各个发电机需要同步工作，以确保电网的稳定运行。

通过使用三相锁相环算法，发电机可以根据电网的频率和相位差，自动调整自身的频率和相位，实现与电网的同步。

三相锁相环算法还可以应用于自动控制系统中。

例如，在自动驾驶系统中，多个传感器需要同步工作，以提供准确的环境感知数据。

通过使用三相锁相环算法，各个传感器可以根据参考信号，自动调整自身的频率和相位，实现同步工作。

三、优缺点三相锁相环算法具有以下优点：1. 可以实现快速同步：三相锁相环算法可以快速地将输出信号与参考信号同步，确保信号的准确接收或传输。

2. 高精度的同步：三相锁相环算法可以达到很高的同步精度，通常可以达到纳秒级别的精度。

3. 稳定性好：三相锁相环算法通过负反馈控制，可以实现对相位差的稳定控制，使系统具有良好的稳定性。

然而，三相锁相环算法也存在一些缺点：1. 系统复杂：三相锁相环算法由多个组件组成，需要进行参数调整和系统优化，增加了系统的复杂性。

二阶数字锁相环二阶数字锁相环（Second-Order Digital Phase-Locked Loop，简称SODPLL）是数字信号处理领域中常用的一种技术，其主要功能是实现信号同步和频率稳定。

在很多通信系统中，由于接收到的信号可能会受到各种干扰和非理想因素的影响，因此需要通过锁相环技术将信号同步到参考信号上，以保证数据的准确传输。

本文将围绕着二阶数字锁相环展开，介绍其原理、结构以及应用。

一、SODPLL原理二阶数字锁相环的原理是通过比较参考信号和输出信号的相位差，然后对其进行差分和积分，使得输出信号的相位始终保持在参考信号的相位之内。

相位差可以通过一些算法，比如arctan函数、反正切函数等等来计算。

SODPLL比一阶数字锁相环（First-Order Digital Phase-Locked Loop）具有更高的追踪精度和更快的锁定速度，因此在很多领域中被广泛应用。

二、SODPLL结构SODPLL主要由三个主要部分组成：相位检测器、滤波器和控制器。

相位检测器负责计算输入信号与参考信号之间的相位差，滤波器通过对相位差进行差分和积分运算，生成控制信号，控制器则通过控制VCO（VoltageControlled Oscillator）的输出，将输出信号锁定在参考信号上。

1. 相位检测器相位检测器是SODPLL中的核心部分，也是决定SODPLL性能的关键因素。

常用的相位检测器有三种：平均相位检测器（Average Phase Detector）、正弦相位检测器（Sine Phase Detector）和二分频相位检测器（Binary Phase Detector）。

其原理分别如下：平均相位检测器：将输入信号和参考信号分别进行取平均值操作，然后取它们的差值，得到相位差。

平均相位检测器的优点是简单易实现，缺点是追踪速度慢，追踪误差大。

正弦相位检测器：将输入信号和参考信号均输入到正弦函数中，然后将它们的乘积相加，得到相位差。

1.6 习题⒈GSM手机电路结构一般分为哪几部分？各部分分别起什么作用？答：GSM手机电路一般可分为四个部分——射频部分、逻辑/音频部分、输入/输出接口部分、电源部分，四个部分相互联系，是一个有机的整体。

射频电路部分主要任务有二：一是完成接收信号的下变频，得到模拟基带信号；二是完成发射模拟基带信号的上变频，得到发射高频信号。

逻辑/音频电路主要功能是以中央处理器为中心，完成对话音等数字信号的处理、传输以及对整机工作的管理和控制，它包括音频信号处理(也称基带电路)和系统逻辑控制两个部分。

输入/输出（I/O）接口部分包括模拟接口，数字接口以及人机接口三部分。

模拟接口包括A/D、D/A变换等。

数字接口主要是数字终端适配器。

人机接口有键盘输入、功能翻盖开关输入、话筒输入、液晶显示屏（LCD）输出、听筒输出、振铃输出、手机状态指示灯输出等。

电源电路包括射频部分电源和逻辑部分电源，两者各自独立，但同是手机电池原始提供。

2. GSM手机射频接收电路有几种结构形式？分别画出简要框图。

答：手机接收机一般有四种基本的电路结构：一种是超外差一次变频接收电路，另一种是超外差二次变频接收电路，第三种是低中频接收电路结构，第四种是直接变频线性接收电路。

超外差一次变频接收电路：超外差二次变频接收电路：低中频接收电路结构：直接变频线性接收电路：3.GSM手机射频发射电路有几种结构形式？分别画出简要框图。

答：手机的发射机一般有三种电路结构：带发射变频模块的发射电路、带发射上变频器的发射电路、直接变频发射电路。

带发射变频模块的发射电路：带发射上变频器的发射电路：直接变频发射电路：4.简述超外差二次变频接收机的工作流程。

答：天线感应到的无线蜂窝信号经天线电路和射频滤波器进入接收机电路。

接收到的信号首先由低噪声放大器进行放大，放大后的信号再经射频滤波后被送到第一混频器。

在第一混频器中，射频信号与接收VCO信号进行混频，得到接收第一中频信号。

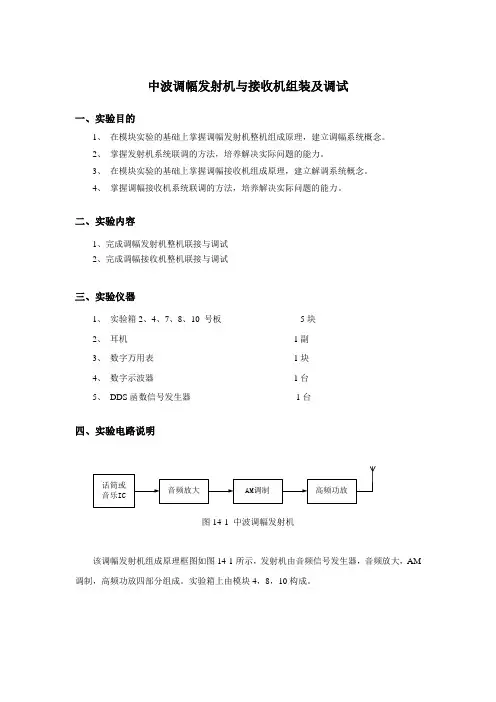

中波调幅发射机与接收机组装及调试一、实验目的1、在模块实验的基础上掌握调幅发射机整机组成原理，建立调幅系统概念。

2、掌握发射机系统联调的方法，培养解决实际问题的能力。

3、在模块实验的基础上掌握调幅接收机组成原理，建立解调系统概念。

4、掌握调幅接收机系统联调的方法，培养解决实际问题的能力。

二、实验内容1、完成调幅发射机整机联接与调试2、完成调幅接收机整机联接与调试三、实验仪器1、实验箱2、4、7、8、10 号板5块2、耳机1副3、数字万用表1块4、数字示波器1台5、DDS函数信号发生器1台四、实验电路说明图14-1 中波调幅发射机该调幅发射机组成原理框图如图14-1所示，发射机由音频信号发生器，音频放大，AM 调制，高频功放四部分组成。

实验箱上由模块4，8，10构成。

图14-2超外差中波调幅接收机接收机由天线回路、变频电路、中频放大电路、检波器、音频功放、耳机等六部分组成，实验箱上由模块2，4，7，10构成。

天线回路：。

从天线接收进来的高频信号首先进入输入调谐回路。

天线回路的任务是：1. 通过天线收集电磁波，使之变为高频电流；2.选择信号。

在众多的信号中，只有载波频率与输入调谐回路相同的信号才能进入收音机。

变频和本机振荡级：从输入回路送来的调幅信号和本机振荡器产生的等幅信号一起送到变频级，经过变频级产生一个新的频率，这一新的频率恰好是输入信号频率和本振信号频率的差值，称为差频。

例如，输入信号的频率是535kHz，本振频率是1000kHz ，那么它们的差频就是1000 kHz －535 kHz ＝465kHz；当输入信号是1605kHz时，本机振荡频率也跟着升高，变成2070kHz。

也就是说，在超外差式收音机中，本机振荡的频率始终要比输入信号的频率高一个465kHz。

这个在变频过程中新产生的差频比原来输入信号的频率要低，比音频却要高得多，因此我们把它叫做中频。

不论原来输入信号的频率是多少，经过变频以后都变成一个固定的中频，然后再送到中频放大器继续放大，这是超外差式收音机的一个重要特点。

锁相环指标-回复什么是锁相环指标？锁相环（PLL）是一种电子反馈系统，用于调节信号的频率和相位。

锁相环指标是用来描述锁相环性能的量化指标。

锁相环指标通常包括锁定时间、锁定范围、抖动、输入偏置等。

锁相环指标的详细解释如下：1. 锁定时间：锁相环的锁定时间是指从输入信号发生变化到锁相环稳定在新的输出状态所需要的时间。

锁定时间越短，锁相环的响应速度越快。

2. 锁定范围：锁相环的锁定范围是指锁相环能够跟踪的输入信号的频率范围。

锁定范围越广，锁相环适应不同频率的输入信号能力越强。

3. 抖动：锁相环的抖动是指输出信号在稳定锁定状态下的频率和相位误差。

抖动越小，锁相环的稳定性和精度越高。

4. 输入偏置：锁相环的输入偏置是指输入信号与锁相环内部参考信号之间的相位差。

输入偏置越小，锁相环的跟踪效果越好。

为何需要锁相环指标？锁相环指标对于电子系统设计和应用至关重要。

它们是评估锁相环性能和判断锁相环是否满足系统需求的依据。

锁相环指标的合理选择可以确保系统的稳定性、精度和实时性。

以移动通信系统为例，锁相环指标的好坏直接影响信号的传输、检测和处理。

在无线通信中，移动信号的频率、相位和稳定性要求非常高，锁相环用于调整持续变化的信号以保持稳定性。

如果锁相环指标不达标，信号将可能失真、丢失或传输不及时。

如何评估锁相环指标？评估锁相环指标需要进行一系列测试和分析。

常见的锁相环指标测试方法有以下几种：1. 测试锁定时间：在输入信号变化时，观察输出信号的响应时间。

多次测试并取平均值以获得可靠的结果。

2. 测试锁定范围：逐渐改变输入信号的频率，观察锁相环的跟踪能力和输出信号的稳定性。

一般使用频谱仪或示波器进行测试。

3. 测试抖动：使用高精度的频率计或相位计对输出信号进行测量，计算其频率和相位误差。

抖动可以通过信号处理和滤波来减小。

4. 测试输入偏置：输入一个稳定的参考信号和待测试信号，测量两者的相位差。

使用示波器或均衡器等仪器进行测量。

用于高频接收器和发射器的锁相环-第三部分用于高频接收器和发射器的锁相环-第三部分作者：Mark Curtin和Paul O’Brien本系列第一部分介绍了锁相环(PLL)，说明了其基本架构和工作原理。

另外举例说明了PLL在通信系统中的用途。

在第二部分中，我们详细考察了相位噪声、参考杂散、输出漏电流等关键性能规格，还考虑了它们对系统性能的影响。

在本部分中，我们将考察PLL频率合成器的主要构建模块。

我们还将比较整数N和小数N架构。

最后将总结市场上现有的VCO，同时列出ADI的现有频率合成器系列。

PLL频率合成器基本构建模块PLL频率合成器可以从多个基本构建模块的角度来考察。

我们在前面已经提到过这个问题，下面将更加详细地进行探讨：鉴频鉴相器(PFD)参考计数器(R)反馈计数器(N)鉴频鉴相器(PFD)频率合成器的核心是鉴相器，也称鉴频鉴相器。

在鉴相器中，将比较参考频率信号与从VCO输出端反馈回来的信号，结果得到的误差信号用于驱动环路滤波器和VCO。

在数字PLL (DPLL)中，鉴相器或鉴频鉴相器是一个逻辑元件。

三种最常用的实现方法为：异或(EXOR)栅极J-K触发器数字鉴频鉴相器这里，我们只考虑PFD，这也是ADF4110和ADF4210频率合成器系列中使用的元件，因为与EXOR栅极和J-K触发器不同，处于解锁状态时，其输出为频差以及两个输入间相差的函数。

图1所示为PFD的一种实现方案，该类器件基本上由两个D型触发器组成。

一路Q输出使能正电流源，另一路Q输出则使能负电流源。

假设本设计中D型触发器由正边沿触发，则状态为(Q1, Q2)：11—两个输出均为高电平，由反馈至触发器上CLR引脚的AND 栅极(U3)禁用。

00—P1和N1均关闭，输出OUT实际处于高阻抗状态。

10—P1开启，N1关闭，输出位于V+。

01—P1关闭，N1开启，输出位于V–。

图1. 运用D型触发器的典型PFD。

现在考虑系统失锁且+IN处的频率远高于–IN处的频率时电路的性能表现，如图2所示。

《高频电子电路》(王卫东版)课后答案下载《高频电子电路》(王卫东版)内容简介绪论0.1通信系统的组成0.2发射机和接收机的组成0.3本书的研究对象和任务第1章高频小信号谐振放大器1.1LC选频网络1.1.1选频网络的基本特性1.1.2LC选频回路1.1.3LC阻抗变换网络__1.1.4双耦合谐振回路及其选频特性1.2高频小信号调谐放大器1.2.1晶体管的高频小信号等效模型1.2.2高频小信号调谐放大器1.2.3多级单调谐放大器__1.2.4双调谐回路谐振放大器__1.2.5参差调谐放大器1.2.6谐振放大器的稳定性1.3集中选频放大器1.3.1集中选频滤波器1.3.2集成宽带放大器1.3.3集成选频放大器的应用1.4电噪声1.4.1电阻热噪声1.4.2晶体三极管噪声1.4.3场效应管噪声1.4.4噪声系数__小结习题1第2章高频功率放大器2.1概述2.2高频功率放大器的工作原理 2.2.1工作原理分析2.2.2功率和效率分析2.2.3D类和E类功率放大器简介 2.2.4丙类倍频器2.3高频功率放大器的动态分析----------DL2.FBD2.3.1高频功率放大器的动态特性 2.3.2高频功率放大器的负载特性2.3.3高频功率放大器的调制特性2.3.4高频功率放大器的放大特性2.3.5高频功率放大器的调谐特性2.3.6高频功放的高频效应2.4高频功率放大器的实用电路2.4.1直流馈电电路2.4.2滤波匹配网络2.4.3高频谐振功率放大器设计举例2.5集成高频功率放大电路简介2.6宽带高频功率放大器与功率合成电路2.6.1宽带高频功率放大器2.6.2功率合成电路__小结习题2第3章正弦波振荡器3.1概述3.2反馈型自激振荡器的工作原理 3.2.1产生振荡的基本原理3.2.2反馈振荡器的振荡条件3.2.3反馈振荡电路的判断3.3LC正弦波振荡电路3.3.1互感耦合LC振荡电路3.3.2三点式LC振荡电路3.4振荡器的频率稳定度3.4.1频率稳定度的定义3.4.2振荡器的稳频原理3.4.3振荡器的稳频措施3.5晶体振荡器3.5.1石英晶体谐振器概述3.5.2晶体振荡器电路3.6集成电路振荡器3.6.1差分对管振荡电路3.6.2单片集成振荡电路E16483.6.3运放振荡器3.6.4集成宽带高频正弦波振荡电路3.7压控振荡器3.7.1变容二极管3.7.2变容二极管压控振荡器3.7.3晶体压控振荡器__3.8RC振荡器3.8.1RC移相振荡器3.8.2文氏电桥振荡器__3.9负阻振荡器3.9.1负阻器件的基本特性----------DL3.FBD3.9.2负阻振荡电路 3.10振荡器中的几种现象3.10.1间歇振荡3.10.2频率拖曳现象3.10.3振荡器的频率占据现象3.10.4寄生振荡__小结习题3第4章频率变换电路基础4.1概述4.2非线性元器件的特性描述4.2.1非线性元器件的基本特性4.2.2非线性电路的工程分析方法4.3模拟相乘器及基本单元电路4.3.1模拟相乘器的基本概念4.3.2模拟相乘器的基本单元电路4.4单片集成模拟乘法器及其典型应用 4.4.1MC1496/MC1596及其应用4.4.2BG314(MC1495/MC1595)及其应用 4.4.3第二代、第三代集成模拟乘法器 __小结习题4第5章振幅调制、解调及混频5.1概述5.2振幅调制原理及特性5.2.1标准振幅调制信号分析5.2.2双边带调幅信号5.2.3单边带信号5.2.4AM残留边带调幅5.3振幅调制电路5.3.1低电平调幅电路5.3.2高电平调幅电路5.4调幅信号的解调5.4.1调幅波解调的方法5.4.2二极管大信号包络检波器5.4.3同步检波----------DL4.FBD5.5混频器原理及电路 5.5.1混频器原理5.5.2混频器主要性能指标5.5.3实用混频电路5.5.4混频器的干扰5.6AM发射机与接收机5.6.1AM发射机5.6.2AM接收机5.6.3TA7641BP单片AM收音机集成电路 __小结习题5第6章角度调制与解调6.1概述6.2调角信号的分析6.2.1瞬时频率和瞬时相位6.2.2调角信号的分析与特点6.2.3调角信号的频谱与带宽6.3调频电路6.3.1实现调频、调相的方法6.3.2压控振荡器直接调频电路6.3.3变容二极管直接调频电路6.3.4晶体振荡器直接调频电路6.3.5间接调频电路6.4调频波的解调原理及电路6.4.1鉴频方法及其实现模型6.4.2振幅鉴频器6.4.3相位鉴频器6.4.4比例鉴频器6.4.5移相乘积鉴频器6.4.6脉冲计数式鉴频器6.5调频制的`抗干扰性及特殊电路6.5.1调频制中的干扰及噪声6.5.2调频信号解调的门限效应6.5.3预加重电路与去加重电路6.5.4静噪声电路6.6FM发射机与接收机6.6.1调频发射机的组成6.6.2集成调频发射机6.6.3调频接收机的组成6.6.4集成调频接收机__小结习题6----------DL5.FBD第7章反馈控制电路 7.1概述7.2反馈控制电路的基本原理与分析方法 7.2.1基本工作原理7.2.2数学模型7.2.3基本特性分析7.3自动增益控制电路7.3.1AGC电路的工作原理7.3.2可控增益放大器7.3.3实用AGC电路7.4自动频率控制电路7.4.1AFC电路的组成和基本特性7.4.2AFC电路的应用举例7.5锁相环路7.5.1锁相环路的基本工作原理7.5.2锁相环路的基本应用7.6单片集成锁相环电路简介与应用 7.6.1NE5627.6.2NE562的应用实例__小结习题7第8章数字调制与解调8.1概述8.2二进制振幅键控8.2.12ASK调制原理8.2.22ASK信号的解调原理8.3二进制频率键控8.3.12FSK调制原理8.3.22FSK解调原理8.4二进制相移键控8.4.12PSK调制原理8.4.22PSK解调原理8.5二进制差分相移键控8.5.12DPSK调制原理8.5.22DPSK解调原理__小结习题8第9章软件无线电基础9.1概述9.2软件无线电的关键技术 9.3软件无线电的体系结构 9.4软件无线电的应用__小结习题9附录A余弦脉冲分解系数表部分习题答案参考文献《高频电子电路》(王卫东版)图书目录本书为普通高等教育“十二五”、“十一五”国家级规划教材。

锁相环（Phase Locked Loop, PLL）电路是手机电路中非常重要的基本单元，其基本功能是产生手机中所需高精度的频率。

由于锁相环电路性能优越，在移动通信终端设备手机的调制、解调、频率合成器中有着举足轻重的作用，可以说，如果没有锁相环就没有现在小巧玲珑的手机。

无论是发射机中的主振，还是接收机中的本振，对频率稳定度要求都很高，它们无一例外地使用了锁相环频率合成器。

所谓频率合成，是指一种包括产生和选取高精度频率的技术，特别适应于目前手机中所需的工作频点数目多、频点要求可变、频率高稳定度的要求。

大多数的手机的锁相环电路分为接收一本振、接收二本振、发射一本振和发射二本振四个单元部分，如摩托罗拉308、328、338等机型，它们都有一个共同特点，就是采用了锁相环技术的压控振荡器（VCO）进行动态控制。

但收发的一、二本振电路又有所不同，一本振电路主要是把变频振荡器直接用于信道切换；而二本振电路则采用固定频率振荡器，相对来说，二本振电路简单得多。

而这些压控振荡器都有共同的核心元件，即变容二极管，其封装形式为两脚或三脚，在电路中充当可变电容器，电容值与加在两端的电压大小变化有关，以实现对频率的调整。

一、锁相环电路原理及应用锁相环电路是一个信号相位的负反馈系统，它可对输入信号的频率与相位实施跟踪。

如图一所示的是一锁相环电路的基本方框图，它主要由压控振荡器（VCO）、鉴相器（PD）、低通滤波器（LPF）和参考频率源（晶体振荡器）所组成。

当压控振荡器的频率f0由于某种原因而发生变化时，必然相应地产生相位变化。

相位变化在鉴相器中与参考晶体振荡器的稳定相位（频率为f1）相比较，使鉴相器输出一个与相位误差成比例的误差电压Ud(t)，经过低通滤波器，取出其中缓慢变动的直流分量Uc(t)，用它来控制压控振荡器中压控元件参数（通常是变容二级管的电容量），而这压控元件电容量的变化将VCO的输出频率f0又拉回到稳定值上来。
