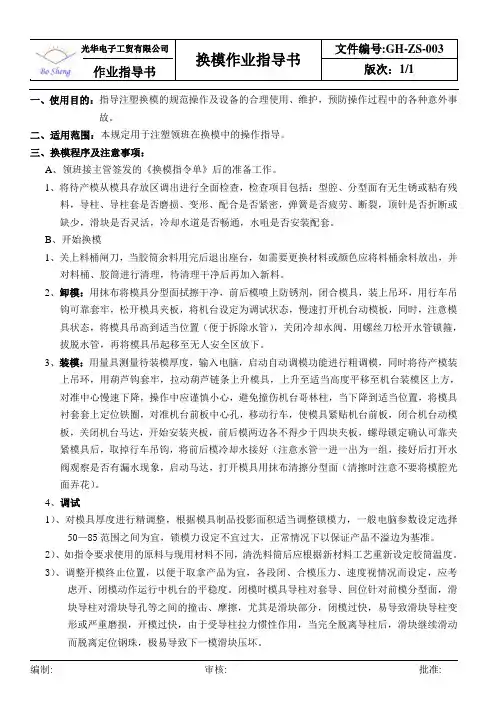

注塑模具更换作业指导书

一、使用目的：指导注塑换模的规范操作及设备的合理使用、维护，预防操作过程中的各种意外事故。

二、适用范围：本规定用于注塑领班在换模中的操作指导。

三、换模程序及注意事项：A、领班接主管签发的《换模指令单》后的准备工作。

1、将待产模从模具存放区调出进行全面检查，检查项目包括：型腔、分型面有无生锈或粘有残料，导柱、导柱套是否磨损、变形、配合是否紧密，弹簧是否疲劳、断裂，顶针是否折断或缺少，滑块是否灵活，冷却水道是否畅通，水咀是否安装配套。

B、开始换模1、关上料桶闸刀，当胶筒余料用完后退出座台，如需要更换材料或颜色应将料桶余料放出，并对料桶、胶筒进行清理，待清理干净后再加入新料。

2、卸模：用抹布将模具分型面拭擦干净，前后模喷上防锈剂，闭合模具，装上吊环，用行车吊钩可靠套牢，松开模具夹板，将机台设定为调试状态，慢速打开机台动模板，同时，注意模具状态，将模具吊高到适当位置（便于拆除水管），关闭冷却水阀，用螺丝刀松开水管锁箍，拔脱水管，再将模具吊起移至无人安全区放下。

3、装模：用量具测量待装模厚度，输入电脑，启动自动调模功能进行粗调模，同时将待产模装上吊环，用葫芦钩套牢，拉动葫芦链条上升模具，上升至适当高度平移至机台装模区上方，对准中心慢速下降，操作中应谨慎小心，避免撞伤机台哥林柱，当下降到适当位置，将模具衬套套上定位铁圈，对准机台前板中心孔，移动行车，使模具紧贴机台前板，闭合机台动模板，关闭机台马达，开始安装夹板，前后模两边各不得少于四块夹板，螺母锁定确认可靠夹紧模具后，取掉行车吊钩，将前后模冷却水接好（注意水管一进一出为一组，接好后打开水阀观察是否有漏水现象，启动马达，打开模具用抹布清擦分型面（清擦时注意不要将模腔光面弄花）。

4、调试1）、对模具厚度进行精调整，根据模具制品投影面积适当调整锁模力，一般电脑参数设定选择50—85范围之间为宜，锁模力设定不宜过大，正常情况下以保证产品不溢边为基准。

2）、如指令要求使用的原料与现用材料不同，清洗料筒后应根据新材料工艺重新设定胶筒温度。

注塑成型换料作业指导书1、目的对成型设备的换料、加料作业进行规范，确保产品及原料切换时减少错误的发生保证产品质量。

2、适用范围制造成型单位成型原料的加料和换料作业3.职责成型负责进行加料和换料作业4.定义无5.流程图（无）6、工作程序6.1成型在线加料、换料作业6.1.1 不换料的加料作业6.1.1.1 不更换原料的状况A、同一个产品继续生产。

B、更换产品模具后，使用相同原料进行生产。

C、一个班次生产完毕(不管是否中断生产)，下个班次继续生产同种原料的产品。

6.1.1.2 当移动料桶内没有原料，就应采取加料作业6.1.1.3 加料人员首先依据生产排程、成型条件表确认成型机生产的产品及规格和颜色，是否与准备加入的原料一致，确认一致后方可实施加料作业。

6.1.1.4 将原料加入移动料桶后，盖上料桶盖，确认烤料桶电热和送风开关是否打开，有无异常。

6.1.1.5 确认烤料桶自动送料装置（烤料桶进料、出料）是否在正常工作，烤料桶内料面应不低于透明窗口2/3位置，确认是否存在异常。

6.1.1.6 填写“原料投入记录表”记录原料的投料日期、时间、材料名称、批号、颜色、投入量等。

6.1.2 换料的加料作业6.1.2.1 更换原料的状况A、更换模具后使用的原料在材料或颜色上的任何变化。

B、未更换模具，但改变了颜色仕样及使用的原料。

6.1.2.2 在更换产品仕样或模具前，当移动料桶内没有原料且烤料桶内的原料能够保证该生产批次数量时，应不再进行加料作业，直到该批产品生产完毕后采取换料作业，（更换后的产品使用原料不变化时应执行5.2.1 ）。

6.1.2.3加料人员首先依据生产计划、成型条件表确认需要生产的产品及规格和颜色，是否与准备加入的原料一致，确认一致后方可实施换料作业。

6.1.2.4 更换原料时卸除生产剩余原料，使用干净且装过相同颜色和型号的料袋装剩余的材料，料袋内不可有其他残留物，并在料袋外写上材料名称、原批号、日期及作业人员姓名。

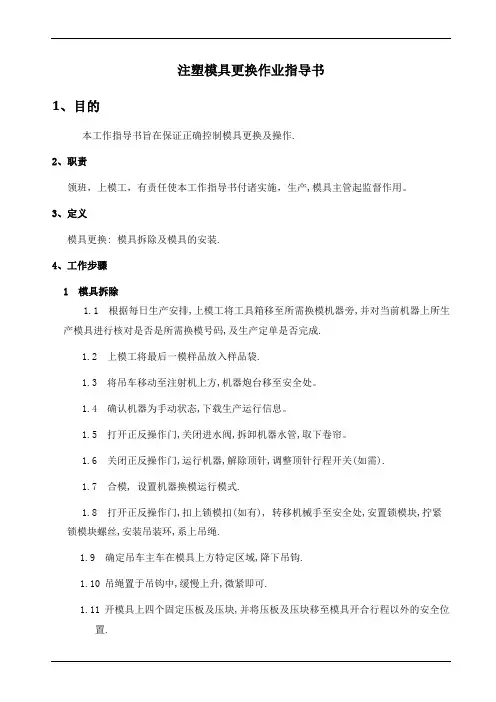

注塑模具更换作业指导书1、目的本工作指导书旨在保证正确控制模具更换及操作.2、职责领班，上模工，有责任使本工作指导书付诸实施，生产,模具主管起监督作用。

3、定义模具更换: 模具拆除及模具的安装.4、工作步骤1 模具拆除1.1 根据每日生产安排,上模工将工具箱移至所需换模机器旁,并对当前机器上所生产模具进行核对是否是所需换模号码,及生产定单是否完成.1.2 上模工将最后一模样品放入样品袋.1.3 将吊车移动至注射机上方,机器炮台移至安全处。

1.4 确认机器为手动状态,下载生产运行信息。

1.5 打开正反操作门,关闭进水阀,拆卸机器水管,取下卷帘。

1.6 关闭正反操作门,运行机器,解除顶针,调整顶针行程开关(如需).1.7 合模, 设置机器换模运行模式.1.8 打开正反操作门,扣上锁模扣(如有), 转移机械手至安全处,安置锁模块,拧紧锁模块螺丝,安装吊装环,系上吊绳.1.9 确定吊车主车在模具上方特定区域,降下吊钩.1.10吊绳置于吊钩中,缓慢上升,微紧即可.1.11开模具上四个固定压板及压块,并将压板及压块移至模具开合行程以外的安全位置.1.12闭正反操作门,运行机器,并使机器座板与模具分离.1.13慢起吊吊钩,将模具上升至安全处,移动主车使模具脱离机器工作范围,并用排水工具将模内冷却水排除, 拆卸模具水管(如有),将模具放置于拖车上,分离吊钩与吊绳,并上升吊钩至安全处.1.14吊车移至指定位置.1.15洁机器模板与机座.1.16写模具跟踪表,取下样品袋,附于模具上.1.17工具及工具箱复位.1.18模具移至模具室指定位置.2.模具安装2.1 模房人员跟据每日生产安排计划,前一天将生产模具移至所需更换模具的机器旁边,并附上模具跟踪表及样品袋.2.2 当需更换模具时,上模工跟据每日生产安排计划,核对机器旁边的模具是否是生产模号.2.3 确定模号后,检查新模具的顶针系统,根据机器更换顶针连结器(如需).2.4 检查所需换模机器上是否安装着模具,如有则按模具拆除方法卸下模具。

注塑作业指导书
一、概述
注塑是一种常见的塑料成型方法，通过将熔化的塑料通过模具注入，再经过冷却固化，最终得到所需的塑料制品。

为了确保注塑作业的顺利进行，避免不必要的事故和质量问题，本指导书将详细介绍注塑作业的操作流程、安全注意事项和常见的问题解决方法。

二、注塑作业操作流程
1. 准备工作
在进行注塑作业前，需要做一些准备工作：
- 检查注塑机的工作情况，确保其正常运行；
- 检查模具的状态，包括模具的损坏情况、残留物等；
- 准备好要使用的塑料颗粒，并将其放入注塑机的料斗中。

2. 设置注塑机参数
根据所需的塑料制品，需要设置合适的注塑机参数，包括注射速度、射胶压力、射胶时间等。

这些参数的设置直接影响到最终产品的质量，因此需要根据实际情况进行调整。

3. 开始注塑作业
注塑作业的操作步骤如下：
- 打开注塑机的开关，启动机器；
- 等待注塑机升温至设定的工作温度；
- 将模具放置于注塑机的卡槽中，并确保模具的位置正确；
- 设定好注塑机的注射速度和射胶压力；
- 按下注塑机的启动按钮，开始注塑作业；
- 等待注射完成后，注塑机会自动回收模具；
- 检查注塑制品的质量，如有问题则需要调整注塑机参数并重新注塑。

4. 维护和清洁
注塑作业完成后，需要对注塑机和模具进行维护和清洁工作：。

注塑作业指导书一、任务描述本作业指导书旨在为注塑作业人员提供详细的操作指导和相关注意事项，以确保注塑作业的安全、高效和质量。

二、作业环境和设备准备1. 作业环境要求：- 温度：保持在适宜的范围内，避免过高或过低的温度对作业产生不利影响。

- 通风：确保作业区域有良好的通风条件，防止有害气体积聚。

- 光线：保持作业区域明亮，以便操作人员能够清晰地看到设备和工件。

2. 设备准备：- 注塑机：确保注塑机的正常运行状态，包括温度控制、压力控制等。

- 模具：检查模具的完整性和清洁度，确保模具没有损坏或异物。

- 原料：准备好所需的注塑原料，并确保其质量符合要求。

三、作业步骤1. 检查注塑机：- 检查注塑机的电源和气源是否正常供应。

- 检查温度控制系统，确保温度设定值与实际温度一致。

- 检查压力控制系统，确保压力设定值与实际压力一致。

- 检查润滑系统，确保油液充足且无异常。

2. 准备模具：- 检查模具的完整性，确保没有损坏或裂纹。

- 清洁模具表面，确保没有灰尘或杂质。

- 涂抹模具表面防粘剂，以防止注塑件粘附。

3. 调试注塑机参数：- 根据注塑件的要求，设置注塑机的注射速度、压力和温度等参数。

- 进行试模，检查注塑件的质量和尺寸是否符合要求。

- 根据试模结果，适当调整注塑机参数，直至达到最佳注塑效果。

4. 开始注塑作业：- 将预热好的注塑原料放入注塑机的料斗中。

- 启动注塑机，等待注塑机预热至设定温度。

- 将模具安装到注塑机上，并确保模具位置正确。

- 启动注塑机的注射动作，将熔化的塑料注入模具腔内。

- 等待注塑件冷却定型，然后取出注塑件。

5. 质量检验：- 对注塑件进行外观检查，确保没有缺陷、气泡、短射等问题。

- 测量注塑件的尺寸，确保尺寸符合要求。

- 进行功能性测试，确保注塑件能够正常使用。

四、安全注意事项1. 个人防护：- 操作人员应佩戴防护眼镜、手套和口罩等个人防护装备。

- 避免直接接触熔融的塑料，以防止烫伤。

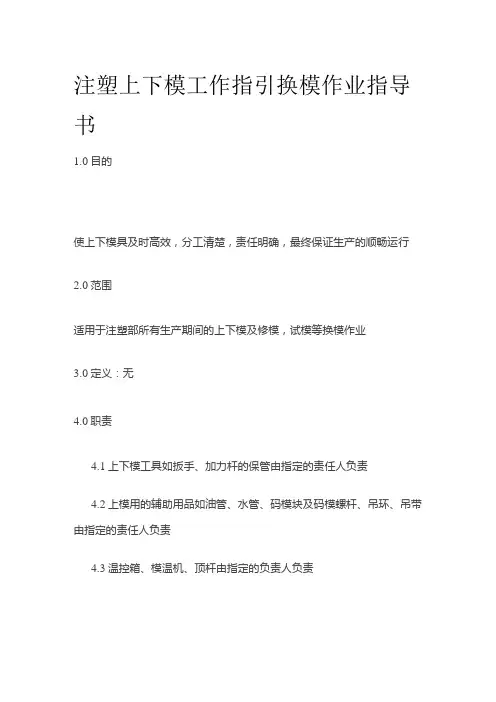

注塑上下模工作指引换模作业指导书1.0目的使上下模具及时高效，分工清楚，责任明确，最终保证生产的顺畅运行2.0范围适用于注塑部所有生产期间的上下模及修模，试模等换模作业3.0定义：无4.0职责4.1上下模工具如扳手、加力杆的保管由指定的责任人负责4.2上模用的辅助用品如油管、水管、码模块及码模螺杆、吊环、吊带由指定的责任人负责4.3温控箱、模温机、顶杆由指定的负责人负责5.0作业内容5.1上模5.1.1上下模组接到转模信息时，准备上下模具的工具：扳手、电笔、螺丝刀、钳子等。

5.1.2依照转模通知单确认模具摆放位置，确认吊环、油咀、水咀及模具与注塑机台匹配。

5.1.3检查吊带、吊环、行车、刹车链条是否安全牢固。

5.1.4先将需要上机的模具吊到机器边上,并将需上机模具的水嘴及水管提前接好。

5.1.5吊模操作时，模具运行下方不能站人，吊移过程中行车需保持平稳运行，禁止高速移动与急停。

5.1.6将下来的模具放在机器边上,马上将需上机的模具吊起。

5.1.7模具吊入机器过程中不能与注塑机及周边设备发生碰撞。

模具吊入机台内以后,按注塑机操作Jl吭序调整模厚大小，模具与射咀中心点对应。

5.1.8调模时设备过行控制在中速以内•模具如没有定位环,必须对咀.对咀时须用薄纸片检杳中心点完全对准•操作后将机器起高压合紧模具,关掉马达打开安全门开始打紧螺丝,螺丝打入螺丝孔为螺丝直径的1.5倍，5.1.9启动马达打开模具，打开模具时速度设定在低速低压，开模距离根据模具结构确认，对于带边杆或拉杆的模具要逐步调整大小，避免过大开模导致模具损坏。

5.1.10顶针行程及压力速度调整必须从小进行调整，通过3-4次连续顶出检杳顶针是否顺畅。

5.1.11经检查前期工作无误,进行模具运水连接。

连接方式参照《模具运水图》或《标准成型H艺卡》，运水连接前须用风枪检查各运水孔是否通畅。

连接后试水（油）检查是否存在漏泄。

5.1.12以上工作经检查无误，清理好注塑机及周边卫生，通知领班或技术员。

注塑作业指导书一、引言注塑作业是一种常见的塑料加工方法，广泛应用于各个行业的创造过程中。

本作业指导书旨在提供详细的操作指导，以确保注塑作业的安全、高效和质量。

二、作业环境准备1. 确保注塑机的正常运行，包括检查机器的电源供应、润滑系统和冷却系统。

2. 准备所需的原材料，包括塑料颗粒、添加剂等。

3. 检查模具的完整性和清洁度，确保模具能够正确安装在注塑机上。

4. 准备必要的安全设备，如手套、护目镜、耳塞等。

三、作业步骤1. 打开注塑机的电源，并进行预热。

根据所使用的塑料类型和厚度，设置适当的温度和压力。

2. 将准备好的塑料颗粒放入注塑机的料斗中，并调整进料速度，确保塑料均匀地进入机器。

3. 确保模具已正确安装在注塑机上，并调整好模具的开合距离和定位。

4. 启动注塑机，观察塑料的熔化和注射过程。

根据需要，调整注塑机的速度和压力。

5. 注塑过程中，注意观察注塑机的工作状态，确保没有异常情况发生。

如发现异常，及时停机检查。

6. 注塑完成后，等待一段时间，让塑料冷却固化。

根据需要，可以使用冷却系统加速冷却过程。

7. 打开注塑机的模具开合机构，取出注塑制品。

注意操作时要小心，避免受伤。

8. 检查注塑制品的质量，包括尺寸、外观和物理性能等。

如发现问题，及时调整作业参数或者更换模具。

四、安全注意事项1. 在进行注塑作业之前，必须戴好个人防护装备，包括手套、护目镜和耳塞等。

2. 操作过程中，严禁将手或者其他物体挨近注塑机的进料口和出料口，以免发生意外伤害。

3. 在调整模具和清理注塑机时，必须先关闭电源，并等待机器彻底住手运行后再进行操作。

4. 在注塑过程中，严禁随意调整注塑机的参数，如温度、压力等，以免影响作业安全和产品质量。

5. 如发现注塑机有异常情况或者故障，应即将停机并报告相关人员进行维修。

五、作业质量控制1. 注塑制品的尺寸和外观应符合设计要求，可以通过测量和目视检查进行验证。

2. 注塑制品的物理性能应符合相关标准或者技术要求，可以通过拉伸、弯曲等试验进行验证。

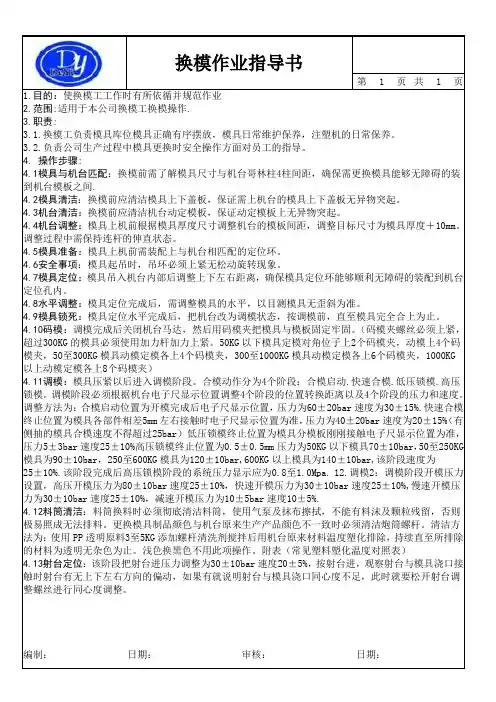

换模作业指导书第1页共1页1.目的：使换模工工作时有所依循并规范作业2.范围:适用于本公司换模工换模操作.3.职责:3.1.换模工负责模具库位模具正确有序摆放，模具日常维护保养，注塑机的日常保养。

3.2.负责公司生产过程中模具更换时安全操作方面对员工的指导。

4. 操作步骤:4.1模具与机台匹配：换模前需了解模具尺寸与机台哥林柱4柱间距，确保需更换模具能够无障碍的装到机台模板之间.4.2模具清洁：换模前应清洁模具上下盖板，保证需上机台的模具上下盖板无异物突起。

4.3机台清洁：换模前应清洁机台动定模板，保证动定模板上无异物突起。

4.4机台调整：模具上机前根据模具厚度尺寸调整机台的模板间距，调整目标尺寸为模具厚度＋10mm。

调整过程中需保持连杆的伸直状态。

4.5模具准备：模具上机前需装配上与机台相匹配的定位环。

4.6安全事项：模具起吊时，吊环必须上紧无松动旋转现象。

4.7模具定位：模具吊入机台内部后调整上下左右距离，确保模具定位环能够顺利无障碍的装配到机台定位孔内。

4.8水平调整：模具定位完成后，需调整模具的水平，以目测模具无歪斜为准。

4.9模具锁死：模具定位水平完成后，把机台改为调模状态，按调模前，直至模具完全合上为止。

4.10码模：调模完成后关闭机台马达，然后用码模夹把模具与模板固定牢固。

（码模夹螺丝必须上紧，超过300KG的模具必须使用加力杆加力上紧。

50KG以下模具定模对角位子上2个码模夹，动模上4个码模夹，50至300KG模具动模定模各上4个码模夹，300至1000KG模具动模定模各上6个码模夹，1000KG以上动模定模各上8个码模夹）4.11调模：模具压紧以后进入调模阶段。

合模动作分为4个阶段：合模启动.快速合模.低压锁模.高压锁模。

调模阶段必须根据机台电子尺显示位置调整4个阶段的位置转换距离以及4个阶段的压力和速度。

调整方法为：合模启动位置为开模完成后电子尺显示位置，压力为60±20bar速度为30±15%.快速合模终止位置为模具各部件相差5mm左右接触时电子尺显示位置为准，压力为40±20bar速度为20±15%（有侧抽的模具合模速度不得超过25bar）低压锁模终止位置为模具分模板刚刚接触电子尺显示位置为准，压力5±3bar速度25±10%高压锁模终止位置为0.5±0.5mm压力为50KG以下模具70±10bar，50至250KG 模具为90±10ba r，250至600KG模具为120±10bar,600KG以上模具为140±10bar,该阶段速度为25±10%.该阶段完成后高压锁模阶段的系统压力显示应为0.8至1.0Mpa. 12.调模2：调模阶段开模压力设置，高压开模压力为80±10bar速度25±10%，快速开模压力为30±10bar速度25±10%,慢速开模压力为30±10bar速度25±10%，减速开模压力为10±5bar速度10±5%.4.12料筒清洁：料筒换料时必须彻底清洁料筒，使用气泵及抹布擦拭，不能有料沫及颗粒残留，否则极易照成无法排料。

注塑作业指导书引言概述：注塑作业是一种常见的塑料加工方法，通过将熔融状态的塑料材料注入模具中，经过冷却固化后得到所需的塑料制品。

为了确保注塑作业的顺利进行，提高生产效率和产品质量，本文将详细介绍注塑作业的相关指导。

一、模具准备1.1 模具清洁：在进行注塑作业前，必须确保模具的清洁。

清洁模具可以防止杂质污染塑料制品，同时也有助于延长模具的使用寿命。

1.2 模具加热：根据注塑产品的材料和要求，对模具进行加热处理。

加热可以提高塑料的流动性，有利于注塑成型。

1.3 模具喷涂：根据需要，可以在模具表面进行喷涂处理，以防止塑料粘附在模具上，方便产品的脱模。

二、塑料材料准备2.1 塑料颗粒筛选：将塑料颗粒进行筛选，去除杂质和过大颗粒，确保注塑过程中塑料材料的质量稳定。

2.2 塑料干燥：某些塑料材料在潮湿环境下容易吸湿，影响注塑成型的质量。

因此，在注塑作业前需要对塑料材料进行干燥处理，确保其含水量符合要求。

2.3 塑料配比：根据产品要求和塑料材料的特性，进行合理的塑料配比。

合理的配比可以提高产品的性能，并且有助于控制成本。

三、注塑过程控制3.1 温度控制：注塑作业中，需要对注塑机的温度进行控制。

不同的塑料材料对温度的要求不同，通过合理的温度控制可以保证塑料的流动性和成型质量。

3.2 压力控制：注塑作业中，需要对注塑机的注射压力进行控制。

合理的注射压力可以保证塑料充填模具的充分性和产品的密实性。

3.3 注塑时间控制：注塑作业中，需要对注塑时间进行控制。

注塑时间过长会导致塑料热分解，时间过短则会影响产品的充填和成型。

四、模具保养与维护4.1 模具保养：在注塑作业后，及时清洁模具，并对模具进行保养。

保养模具可以防止模具表面生锈和损坏，保证模具的使用寿命。

4.2 模具维护：定期对模具进行维护，包括清洁、润滑、更换磨损部件等。

维护模具可以提高模具的生产效率和产品质量。

4.3 模具存储：在注塑作业结束后，将模具进行正确的存储。

注塑作业指导书一、任务描述本文档旨在提供注塑作业的详细指导，包括注塑工艺流程、设备操作要点、质量控制要求等内容。

二、注塑工艺流程1. 原料准备a. 根据产品要求，选择合适的塑料原料，并进行粉碎处理。

b. 按照配方比例准确称量原料，确保配料准确。

2. 模具准备a. 根据产品要求，选择适当的模具，并进行清洁和润滑处理。

b. 定期检查模具的磨损情况，如有损坏或者磨损严重的部份及时更换。

3. 设备操作a. 启动注塑机，并调整温度、压力等参数到合适的范围。

b. 将原料加入注塑机的料斗中，并确保原料充分熔化。

c. 通过注塑机的螺杆运动，将熔化的塑料注入模具中。

d. 注塑过程中，注意控制注塑时间和压力，确保产品质量。

4. 注塑后处理a. 从模具中取出注塑件，注意避免损坏产品。

b. 进行修边、打磨等处理，确保产品外观光滑。

c. 进行产品的质量检查，包括尺寸、外观、物理性能等指标。

三、设备操作要点1. 注塑机操作a. 确保注塑机的电源温和源正常供应，避免因供应不足而影响生产。

b. 注塑机的温度、压力等参数需要根据产品要求进行调整，并定期检查和校准。

2. 模具操作a. 在使用模具之前，先进行清洁和润滑处理，确保模具表面光滑。

b. 模具安装时，要注意对位准确，避免模具错位或者损坏。

c. 模具使用过程中，定期进行维护和保养，包括清洁、润滑和更换磨损部件。

3. 原料处理a. 选择合适的塑料原料，根据产品要求进行配料。

b. 原料在加入注塑机前，需要进行粉碎处理，确保原料均匀细致。

四、质量控制要求1. 尺寸控制a. 对注塑件的尺寸进行测量，并与产品图纸进行比对，确保尺寸符合要求。

b. 如发现尺寸偏差过大，需要及时调整注塑机的参数或者检查模具是否损坏。

2. 外观质量a. 对注塑件的表面进行检查，确保无明显的瑕疵、气泡、划痕等缺陷。

b. 如发现外观质量不符合要求，需要检查注塑机的操作是否正确或者模具是否损坏。

3. 物理性能a. 针对特定产品，进行物理性能测试，如拉伸强度、冲击强度等。

注塑作业指导书一、概述注塑作业指导书是为了规范注塑作业流程、提高注塑作业效率和质量而编写的指导文档。

本指导书旨在详细描述注塑作业的步骤、要求和注意事项，以确保注塑作业的顺利进行。

二、注塑作业步骤1. 准备工作a. 检查注塑机设备是否正常运行，包括电源、润滑系统、冷却系统等。

b. 准备注塑模具，检查模具的完整性和清洁度。

c. 准备注塑原料，确保原料的质量和充足性。

d. 安全防护措施：穿戴好防护服、手套、护目镜等个人防护装备。

2. 调试注塑机a. 打开注塑机电源，进行预热和预冷。

b. 设置注塑机的工作参数，包括温度、压力、速度等。

c. 调试模具，确保模具与注塑机的配合良好。

3. 开始注塑作业a. 将注塑原料投入注塑机的料斗中，并确保原料的均匀供给。

b. 启动注塑机，观察注塑过程中的温度、压力、速度等参数，并及时调整。

c. 检查注塑产品的质量，如尺寸、外观、分量等。

4. 完成注塑作业a. 关闭注塑机，清理注塑机内部的残留原料。

b. 拆卸模具，进行清洁和维护。

c. 整理工作现场，清除废料和杂物。

三、注塑作业要求1. 安全操作a. 操作人员必须穿戴好个人防护装备，并严格遵守相关安全规定。

b. 在注塑作业过程中，禁止随意触摸注塑机设备和注塑模具。

2. 注塑原料管理a. 注塑原料必须符合相关标准，并进行合理的存储和保管。

b. 注塑原料的投入量和供给速度应根据产品要求进行调整。

3. 注塑机设备维护a. 定期检查注塑机设备的电气系统、润滑系统和冷却系统，确保设备正常运行。

b. 注塑机设备的维护保养应按照设备创造商的要求进行。

4. 注塑模具管理a. 注塑模具必须定期进行清洁和维护，确保模具的正常使用寿命。

b. 在模具更换或者调试过程中，必须严格按照操作规程进行。

5. 注塑产品质量控制a. 注塑产品的尺寸、外观、分量等质量指标必须符合产品要求。

b. 注塑产品的质量检测应按照像关标准进行，记录检测结果并进行分析。

四、注塑作业注意事项1. 温度控制：注塑过程中，要根据不同的注塑原料和产品要求，合理控制注塑机的温度，避免温度过高或者过低导致产品质量问题。

拟制/日期模具安装作业指导书文件编号GEMS(SZ)-W-012审核/日期版次A/1 页码1of4 批准/日期标准化/日期1.目的保证模具的正确安装，使模具正常运行；确保作业人员的人身安全。

2.适用范围适用于注塑车间塑胶模具的安装和拆卸作业。

3.职责注塑部试模技术员、生产技术员负责对模具的安装、拆卸。

4.工作流程4.1作业人员根据注塑车间下达的《注塑模具安装通知单》的安排从模具存放区用唧车把所需的模具拉到注塑车间规定区域（图1），再用天车将模具吊至相应的注塑机台。

天车吊住模具运行时模具底部距地面保持10-30 cm的距离（图2）。

4.2 上模前技术员先检查模具有无问题：4.2.1 模具编号是否与《注塑模具安装通知单》所规定的一致，避免装错模具。

4.2.2 顶针弹簧有没有断，如有问题，应送到制模部修复好后再安装。

4.2.3 前后模之间的空隙是否有杂物，如有应清理干净再上模，避免因有硬物压坏模具。

4.2.4 上模时前后模一定要同时上吊环，并用双吊钩同时吊住前后模吊环才能上模（图3）。

4.3 模具上升到1.1-1.3米左右，作业人员要根据实际情况把模具下面的铜水管装上（图4）。

拟制/日期模具安装作业指导书文件编号GEMS(SZ)-W-012审核/日期版次A/1 页码2of4 批准/日期标准化/日期4.3.1 模具在上下过程中，作业人员不得站在模具下面，以确保人身安全。

4.3.2模具安装前必须先拆完注塑机上的码模夹和码模螺丝（图5）。

4.4 作业人员把模具吊到注塑机的头板和二板、左右哥林柱之间，再缓慢往下放，下放到模具唧嘴和注塑机的射嘴基本相吻合时（图6），开始起动注塑机的油泵马达，同时调慢注塑机的开锁模速度、压力（图7），才可锁模。

4.5 如果模具的厚度与注塑机头板和二板之间的距离不相符，作业人员必须起动注塑机上的调模马达。

选择调模进退键（图8），使头板和二板之间的大小与模具厚度基本相符，同时注意看注塑机上总压力表在锁模时，锁模力必须达到50kgf/cm²（图9）。

模具和端拾器更换作业指导书1.模具更换时要求模具更换人员与天车工各司其职互相协助。

2.模具更换人员更换模具时要带两图一表，即顶杆图、模具定位销图和模具端拾器检查表。

3.模具拆卸时要将模具下模固定螺丝松开并随手取下以免遗忘，拔掉模具插头及气管。

4.吊模具时，辅助人员要将吊钢丝绳放入上下模具的起重柄槽中，然后再将下模起重棒穿过钢丝绳套，并使起重棒完全插入另一侧的起重柄中。

5.天车在起吊模具前要对下模进行检查，检查是否有螺丝、模具插头及气管未取下，起吊时要提醒处于不安全区域内的人员，叫其离开不安全地区域。

6.天车工起吊模具时要用低档缓慢吊起，当离开工作台一定高度时才可以换挡加速上升，起吊时同时要注意模具升起时的状态，看模具是否沿直线上升，如果不是要停止上升并急时对天车进行调整，调整好后方可继续上升。

7.换下来的模具要根据定制管理要求，将其放在指定的位置，如果该模具上还要放置模具，则下方模具要将存放限高放到存放限高工作位置。

8.模具吊走后，模具更换人员要对每个工作台进行清理和擦拭，清理工作台上遗留的料边和料逗，擦拭因生产溅落在工作台上的油污等。

9.模具清理擦拭完毕后，根据该模具的定位销图，将定位销放入对应的销孔中。

10.模具吊走后，换顶杆人员根据所换模具的顶杆图进行顶杆更换，顶杆更换完毕后要根据顶杆图认真进行检查一遍，看是否有错放、漏放及错留的顶杆，顶杆更换人员检查完确认无误后将交给另一个人对所换顶杆再次检查，确认无误后才可将模具放在工作台上。

11.模具在放上工作台前要对模具上下表面进行清理，去除粘在模具下表面上的油污、油泥及细小料渣和料豆等杂物。

12.模具放在工作台上时，要求天车工操作天车缓慢下降，并根据模具定位孔与模具定位销之间的位置进行天车调整，当定位销对准定位孔后才可以操作天车缓慢下降将模具放于工作台上，模具放好后模具更换人员要急时将钢丝绳从起重棒中取出，并将所有钢丝绳放置到模具的同一侧。

13.模具放好后，要用螺丝将模具与工作台紧固。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==换模作业指导书篇一：JIT快速换模作业指导书JIT快速换模作业指导书1．目的：1.1 确保正确的上模方法达到高效、高品质1.2 预防模具和机器被损坏1.3 保证产品符合客户要求1.4 确保生产过程处于受控状态2．适用范围：2.1 适用对象：塑胶产品模具快速切换的全过程2.2 使用部门：注塑生产部 3．定义：快速换模是将模具的产品换模时间、生产启动时间或调整时间等尽可能减少的一种过程改进方法。

可显著地缩短机器安装、设定换模所需的时间。

4. 权责：4.1模具技术员：担任上下模作业及模具、设备等的日常点检和保养。

4.2生产领班、主管：在上司的指挥、监督下,依据生产指令单或计划表,准备、调整担任的生产；并指挥、监督生产设备机器的整备与领班/班员来进行生产活动。

4.3技术领班、主管：负责上下模作业，并对本作业指导书的有效实施进行监督指导和技能培训。

4.4模具维修员：负责模具状态确认跟踪，维修，非生产时间模保保养防护，出入记录和模具存放区域6S管理。

4.6甲、乙：甲为换模主担当，是机台前面的操控人员，原则上由经验丰富的技术领班或主管亲自担任；乙为换模副担当，是机台后面的辅助人员，由熟练的模具技术员担任。

5．作业内容：一.准备工作：5.1模具状态确认；5.1.1生产领班接到《生产指令单》后，应在2H以内以《内部联络单》或口头指令方式通知模具维修员确认模具目前状态(待生产、待维修、维修中)和位置；5.1.2模具维修员应在0.5H以内回复结果,明确具体交付生产时间,特急《生产指令单》第一时间完成。

5.2模具及工具准备；5.2.1模具经确认可交付生产后，模具维修员应及时将其放在待生产模具区域或当面知会模具技术员/技术领班具体位置，并说明注意事项；5.2.2模具技术员接到《上下模通知单》或口头指令后应认真审核，明确相关要求，并做好工具准备,避免临时找工具,延误时间。
