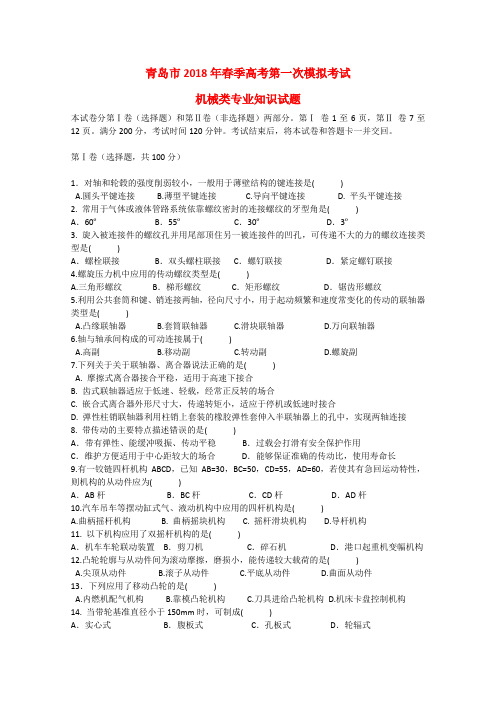

青岛市2018年春季高考第一次模拟考试机械类专业知识试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
第Ⅰ卷1至6页，第Ⅱ卷7至12页。
满分200分，考试时间120分钟。
考试结束后，将本试卷和答题卡一并交回。
第Ⅰ卷（选择题，共100分）1．对轴和轮毂的强度削弱较小，一般用于薄壁结构的键连接是( )A.圆头平键连接B.薄型平键连接C.导向平键连接D. 平头平键连接2. 常用于气体或液体管路系统依靠螺纹密封的连接螺纹的牙型角是( )A．60ºB．55ºC．30ºD．3º3. 旋入被连接件的螺纹孔并用尾部顶住另一被连接件的凹孔，可传递不大的力的螺纹连接类型是( )A．螺栓联接B．双头螺柱联接C．螺钉联接D．紧定螺钉联接4.螺旋压力机中应用的传动螺纹类型是( )A.三角形螺纹B．梯形螺纹C．矩形螺纹D．锯齿形螺纹5.利用公共套筒和键、销连接两轴，径向尺寸小，用于起动频繁和速度常变化的传动的联轴器类型是( )A.凸缘联轴器B.套筒联轴器C.滑块联轴器D.万向联轴器6.轴与轴承间构成的可动连接属于( )A.高副B.移动副C.转动副D.螺旋副7.下列关于关于联轴器、离合器说法正确的是( )A. 摩擦式离合器接合平稳，适用于高速下接合B. 齿式联轴器适应于低速、轻载，经常正反转的场合C. 嵌合式离合器外形尺寸大，传递转矩小，适应于停机或低速时接合D. 弹性柱销联轴器利用柱销上套装的橡胶弹性套伸入半联轴器上的孔中，实现两轴连接8. 带传动的主要特点描述错误的是( )A．带有弹性、能缓冲吸振、传动平稳B．过载会打滑有安全保护作用C．维护方便适用于中心距较大的场合D．能够保证准确的传动比，使用寿命长9.有一铰链四杆机构ABCD，已知AB=30，BC=50，CD=55，AD=60，若使其有急回运动特性，则机构的从动件应为( )A．AB杆B．BC杆C．CD杆D．AD杆10.汽车吊车等摆动缸式气、液动机构中应用的四杆机构是( )A.曲柄摇杆机构B. 曲柄摇块机构C. 摇杆滑块机构D.导杆机构11. 以下机构应用了双摇杆机构的是( )A．机车车轮联动装置B．剪刀机C．碎石机D．港口起重机变幅机构12.凸轮轮廓与从动件间为滚动摩擦，磨损小，能传递较大载荷的是( )A.尖顶从动件B.滚子从动件C.平底从动件D.曲面从动件13．下列应用了移动凸轮的是( )A.内燃机配气机构B.靠模凸轮机构C.刀具进给凸轮机构D.机床卡盘控制机构14. 当带轮基准直径小于150mm时，可制成( )A．实心式B．腹板式C．孔板式D．轮辐式15.关于带传动的安装与维护准确的是( )A.用大拇指在每条带中部施加20N 左右垂直压力，下沉量30mm 为宜B.两轮槽要对正、两轮的轴线要保持平行C.当需要更换V 带时一般只更换一根D.V 带外缘应高于轮外缘10mm16.为防止链节磨损后链条伸长造成链轮与链条的脱链，应该( ) A. 两链轮垂直布置 B. 加护板能防止脱链 C. 两轮倾斜布置时夹角大于450 D. 两链轮轴心线应平行 17. 下列材料，适合制造挖土机铲齿的是( )A ．合金调质钢B ．不锈钢C ．碳素工具钢D ．高猛耐磨钢 18．下列牌号中硬度最高的钢是( )A ．GCr15B ．40CrC ．Q275D ．15钢 19．钢淬火的主要目的是( )A ．降低硬度B ．提高硬度C ．利于切削加工D ．防止变形开裂 20．用45钢制作的齿轮，在下料、锻造、正火、粗加工之后，精加工之前，要进行的热处理是 A ．退火 B ．淬火 C ．低温回火 D ．调质21．T8A 钢，用于要求不高的刃具，一般经过____后使用 A ．淬火＋低温回火 B ．淬火＋高温回火 C ．调质 D ．渗碳＋淬火＋低温回火 22．某元件上的电压和电流分别为V，A ，该元件为（ ）A ．电感性元件B ．电容性元件C ．纯电容元件D ．纯电感元件23．如图所示为两交流电的波形，它们的初相分别是 （ ）A ．2π，0B ．2π-，0 C ．2π，π．2π-，π24．如电路图所示，Rl 、R2、R3消耗的功率之比为1：2：3，则R1：R2：R3为（ ）A ．1：2：3B ．1： 12：13C ． 3：2： 1D ．13：12：125．如图所示电路中，当R 值增大时（ ）A ．I1减小，I3增大B ．I1不变，I3减小C ．I1不变，I3增大D ．I1减小，I3减小26．电动机大修更换绕组后的相间绝缘电阻不应低于（）A.0.5MΩB.5 MΩC.3MΩD.1.5MΩ27．一台三相发电机，其绕组为星形联接，每相额定电压为220V，在一次实验中，用电压表测得相电压UU＝0V，UV＝UW＝220V，而线电压为UUV＝UWU＝220V，UVW＝380V，造成这种现象的原因是（）A．V相断路B．U相断路C．W相断路D．U相接反28．三角形接法的三相电动机误接为星形接法使用，在拖动负载不变的情况下其温升和铜损（）A．不变B．减小C．增加且电动机发热严重D．无影响29．三相异步电动机产生的电磁转矩是由于（）A．定子磁场与定子电流的相互作用B．转子磁场与转子电流的相互作用C．旋转磁场与转子电流的相互作用D．转子磁场与定子电流的相互作用30．如图1-3所示，正确的A-A全剖左视图是( )如图1-4所示，螺孔尺寸标注最合理的是( )A B C D32．零件图中的过渡线用线表示。

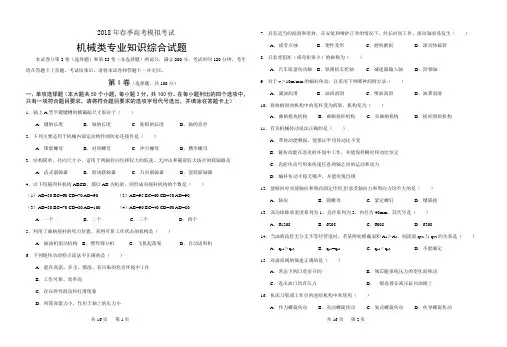

2018年春季高考模拟考试机械类专业知识综合试题本试卷分第I卷（选择题）和第II卷（非选择题）两部分，满分200分，考试时间120分钟。
考生请在答题卡上答题，考试结束后，请将本试卷和答题卡一并交回。
第I卷（选择题，共100分）一、单项选择题（本大题共50个小题，每小题2分，共100分。
在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项字母代号选出，并填涂在答题卡上）1．轴上A型平键键槽的横截面尺寸取决于（）A．键的长度B．轴的长度C．轮毂的长度D．轴的直径2．下列主要适用于机械内部运动构件的防松连接件是（）A．锁紧螺母B．对顶螺母C．冲点螺母D．槽形螺母3．结构简单，径向尺寸小，适用于两轴径向位移较大的低速、无冲击和载荷较大场合的联轴器是A．齿式联轴器B．滑块联轴器C．万向联轴器D．套筒联轴器4．以下铰链四杆机构ABCD，都以AB为机架，则形成双摇杆机构的个数是（）（1）AB=50 BC=60 CD=70 AD=90 （2）AB=95 BC=60 CD=50 AD=90（3）AB=50 BC=70 CD=80 AD=100 （4）AB=90 BC=40 CD=60 AD=80A．一个B．二个C．三个D．四个5．利用了曲柄摇杆的死点位置，获得可靠工作状态的机构是（）A．抽油机驱动机构B．惯性筛分机C．飞机起落架D．自动送料机6．下列链传动的特点说法不正确的是（）A．能在高温、多尘、潮湿、有污染的恶劣环境中工作B．工作可靠、效率高C．存在弹性滑动和打滑现象D．所需张紧力小，作用于轴上的压力小7．具有适当的润滑和密封，在安装和维护正常的情况下，经长时间工作，滚动轴承易发生（）A．疲劳点蚀B．塑性变形C．磨粒磨损D．滚动体破裂8．只承受扭矩（或弯矩很小）的轴称为（）A．汽车底盘传动轴B．铁路机车轮轴C．减速器输入轴D．阶梯轴9．对于v＞10m/min的蜗杆传动，宜采用下列哪种润滑方法（）A．滴油润滑B．油浴润滑C．喷油润滑D．油雾润滑10．将曲柄滑块机构中的连杆变为机架，机构变为（）A．曲柄摇块机构B．曲柄摇杆机构C．双曲柄机构D．摇杆滑块机构11．有关机械传动说法正确的是（）A．带传动能吸振，能保证平均传动比不变B．链传动能在恶劣的环境中工作，并能保持瞬时传动比恒定C．齿轮传动可用来传递任意两轴之间的运动和动力D．蜗杆传动平稳无噪声，并能实现自锁12．能够同时实现轴向和周向固定作用,但承受轴向力和周向力均不大的是（）A．轴肩B．圆螺母C．紧定螺钉D．键联接13．深沟球轴承宽度系列为1、直径系列为2、内径为40mm，其代号是（）A．61208 B．6208 C．6008 D．630814．当油液流经无分支不等径管道时，若某两处横截面积A1＞A2，则流量qv1与qv2的关系是（）A．q v1＞q v2B．q v1=q v2C．q v1﹤q v2D．不能确定15．对溢流阀的描述正确的是（）A．常态下阀口是常开的B．阀芯随系统压力的变化而移动C．进出油口均有压力D．一般连接在液压缸回油路上16．机床刀架或工作台的进给机构中常使用（）A．传力螺旋传动B．差动螺旋传动C．复式螺旋传动D．传导螺旋传动17. 经常出现在零件图中的力学性能指标是（）A．强度B．塑性C．硬度D．韧性18. 制造切削速度较高的钻头，下列材料中最合适的是（）A．Q235 B．T12 C．9SiCr D．W18Cr4V19. 关于钢的整体热处理的目的，下列描述正确的是（）A．退火可以降低钢的塑性，改善压力加工性能B．正火可以降低高碳钢的硬度，改善切削加工性C．淬火可降低钢的硬度，强度和耐磨性D．回火可以稳定组织和尺寸，保证精度20．化学热处理和表面热处理的显著区别是（）A．表面硬度的变化B．表面组织的变化C．表面耐磨性的变化D．表面化学成分的变化21．下列关于焊接的说法不正确的是（）A．焊接可分为熔焊．压焊和钎焊，气体保护焊属于钎焊B．焊接可以制造双金属结构件C．焊接电流的选择主要根据焊件厚度和焊条直径D．焊接操作中，焊道的收尾目的是防止尾坑的出现22．在普通车床上加工轴，下列做法正确的是（）A．装刀时，刀尖高度应与工件轴线等高B．轴段倒角的加工要在该段外圆精加工之前进行C．车削细长轴时在床鞍上安装中心架支承，以增加工件的刚性D．精车时，为提高工件表面质量，需降低主轴转速，增大进给量23．下列表面一般不用铣削加工的是（）A．平面B．成形面C．曲面D．圆锥面24．数控机床各组成部分中，接收指令驱动运动部件的是（）A．程序载体B．CNC单元C．伺服系统D．机械结构25．下列量具可以用来直接划线的是（）A．游标卡尺B．千分尺C．高度游标尺D．万能角度尺26．起锯角度一般不大于（）A．15°B．30°C．45°D．75°27．不大的平面和最后锉光一般采用的锉削方法是（）A．顺向滚锉B．横向滚锉C．交叉锉D．顺向锉28．在钻床上钻孔，下列做法正确的是（）A．钻削30mm的孔可以在台式钻床上进行B．钻孔时应戴上安全帽和手套C．修磨麻花钻横刃时，对直径5mm以上的钻头须磨长横刃D．当试钻锥坑与所划钻孔圆周线不同心时，可采用借正纠偏29．铰孔时，铰刀（）A．只能顺转B．只能逆转C．先逆转再顺转D．根据情况选择30. 攻螺纹前的底孔直径应（）丝锥的小径。

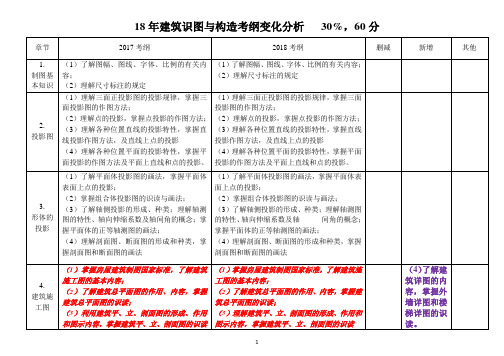

18年建筑识图与构造考纲变化分析30%，60分
18年建筑施工技术与机械考纲变化30%，60分
18年《建筑施工组织与管理》20%，40分
1.建筑工程流水施工
（1）了解依次施工、平行施工的概念及特点。
（2）理解流水施工的概念、特点及其流水施工的经济效果。
（3）掌握流水施工中各类参数的概念、分类和确定方法（计算流水节拍时仅掌握定额计算法）；掌握流水施工的三种组织方式及各种方式的基本特点、组织步骤。
2.建筑施工网络计划技术
（1）了解网络计划上午基本原理、作用、分类及特点。
（2）掌握双代号网络计划的组成、表示方法及其绘制的基本规则和要求；能根据已知条件绘制双代号网络图；掌握各类参数的概念和计算方法，并能找到关键线路。
（3）了解网络计划优化的有关内容。
3.建筑施工组织设计
（1）了解单位工程施工组织设计的编制程序、步骤；理解施工组织设计的分类和主要内容。
（2）掌握施工方案的主要内容、施工顺序和施工流向的确定、施工机械的选择、施工方案的技术经济比较。
（3）掌握施工进度计划的作用、编制依据、编制步骤。
（4）掌握施工平面图设计的内容、依据、基本原则；熟悉施工平面图设计的步骤。
18年《土木工程力学基础》变更为《建筑结构与识图》20%，40分。
2018年济南市职业学校春季高考模拟考试机电一体化专业知识试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，满分200分，考试时间120 分钟。
考试结束后，将本卷和答题卡一并交回。
第Ⅰ卷（选择题，共100分）注意事项：1．答第Ⅰ卷前，考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上。
2．每小题选出答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案，不能答在试卷上。
一、单项选择题（本大题50个小题，每小题2分，共100分。
在每小题列出的选项中，只有一项符合题目要求，请将符合题目要求的选项选出，并填写在答题卡上）1.下列说法中不符合机械制图国家标准的是( )A.图纸的基本幅面中最小的是A4B.比例是图样中图形与其实物相应要素的线性尺寸之比C.字体的高度分为8种D.当两种或两种以上图线重叠时，优先顺序为：可见轮廓线—不可见轮廓线—细双点画线—轴线和对称中心线2.下列几何公差中属于方向公差的是（）A．圆柱度 B.位置度 C.平行度 D.对称度3.已知点A的坐标值（10,10,15），B点在A点左方5mm，下方5mm，则直线AB是（）A.水平线B.正垂线C.一般位置直线D.正平线4.已知立体的主俯视图，正确的左视图是( )5.根据主、俯视图选择正确的左视图（）6.选择正确的俯视图。
（）7.下列局部剖主视图中，不正确的是。
( )8.在下图中，选出正确的断面图（）9.机件的表达方法中说法正确的一项是（）A.机件的主视图可以采用向视图表达B.机件的主视图可以采用局部视图表达C.局部视图可以和向视图表达方式一样移位配置D.某局部视图出现了半剖就不能出现局部剖10.根据物体的主俯视图，选择正确的左视图（）11.某车床，电动机输出动力经过V带传动传给主轴箱。
其带轮廓长度为80mm，轴上安装带轮的轴头部分普通平键键槽长度为（）A.80B.75C.70D.85 12.在拧紧螺栓时，为控制拧紧力、不宜用（）A.指针式测力矩扳手B.预置式定力扳手C.电动扳手D.活扳手13.适用于启动及换向频繁的转矩较大的中、低速轴的联轴器类型为（）A.凸缘联轴器B.滑块联轴器C.弹性注销联轴器D.弹性套粒销联轴器14.曲柄滑块机构中，如果取连杆作为机架则可获得（）A.摆动导杆机构B.曲柄摇杆机构C.转动导杆机构D.摇杆滑块机构15.铰链四杆机动中，四根杆按a、b、c、d的顺序相连其中a=80mm b=100mm c=120mm d=115mm。
山东省2018 年春季高考技能考试化工类专业考试方案本次考试内容为精馏、固定床反应器、吸收-解吸三个工艺仿真操作，总分230 分，考试时间为120 分钟。
一、考生须知1.考生务必认真阅读考生须知，在考场内认真熟悉考试操作流程，做到文明考试。
2.考生应自觉服从考务人员管理，自觉维护考点、考场的秩序。
3.考生需自带黑色签字笔。
4.考试开始前15分钟，考生进入考场，等待考场指令。
5.考生需凭本人姓名和考生号登录考试系统。
6.考生交卷后，严禁再次登录，否则会覆盖上次操作及成绩。
若考生违反规定，再次登录考试系统，所造成的后果由考生本人自负。
7.考生要保持考场整洁，离开考场前，物品归位，不得带走考场内公共物品。
8.考生不准穿着体现身份、学校、地域特征的校服、实训服、工装、鞋帽等。
9.考生应爱惜考场设备，正确操作仿真软件。
10.本次考试由计算机根据考生操作规范、操作质量等情况，自动评分。
11.考试操作过程中加入扰动，扰动主要体现在部分工艺参数产生波动或阀门无法正常操作等方面，考生应结合所学知识进行操作处理。
12. 考试结束时间一到，考试系统将自动收卷。
二、考试内容考核操作包含精馏仿真操作冷态开车、正常运行、正常停车和吸收-解吸仿真操作正常运行以及三个工艺的4 个故障处理。
三、技术要求1.考生应熟悉精馏、吸收-解吸、固定床反应器仿真操作的基本原理。
2.考生应熟悉精馏、吸收-解吸、固定床反应器单元工艺流程。
3.在有扰动的前提下，考生能按照操作规程要求完成精馏塔工艺的冷态开车仿真操作。
4.在有扰动的前提下，考生能按照操作规程要求完成精馏塔工艺的正常运行仿真操作。
5.在有扰动的前提下，考生能按照操作规程要求完成精馏塔工艺的正常停车仿真操作。
6.在有扰动的前提下，考生能按照操作规程要求完成吸收-解吸工艺的正常运行仿真操作。
7.考生应能够判断故障类型，会分析故障发生的原因并能正确处理。
8.在不提供任何操作规程提示的条件下，闭卷完成仿真操作。
山东省2018年普通高校招生(春季)试题机电一体化类专业知识试题1、与波浪线应用相同的图线是（）A、双折线B、双点画线C、粗点画线D、细实线2、如图所示的主、左视图中，关于AB直线描述正确的是（）A、AB平行于H面B、AB是一般位置直线C、AB是一般位置平面与侧平面的交线D、AB在H面上的投影反映实长3、如图所示，正确的左视图是（）A、B、C、D、4、关于正等轴测图，描述正确的是（）A、OX轴与OZ轴夹角是90°B、画正等轴测图时宽度方向按实际尺寸的1/2测量C、正等轴测图是采用正投影法投影所得的图形D、OY轴的轴向伸缩系数约等于15、如图所示，正确的断面图是（）A、B、C、D、6、如图所示，正确的俯视图是（）A、B、C、D、7、关于局部放大图，描述正确的是（）A、局部放大图的比例都大于原图比例B、局部放大图表达方法必须与原图一致C、局部放大图不需要标注D、绘制局部放大图时，原图中的被放大部位用虚线圈出8、一个标注完整的尺寸包括的要素有（）A、尺寸界线、尺寸线、尺寸数字B、尺寸界线、尺寸线、尺寸单位C、尺寸界线、尺寸线、尺寸箭头D、尺寸界线、尺寸线、尺寸公差9、如图所示，关于标准件装配的画法，正确的是（）A、B、C、D、10、一个角接触球轴承、内径85mm，宽度系列0，直径系列3，其代号是（）A、B、C、D、11、如果平键连接的强度不足时，允许间隔180°布置两个键，考虑到载荷分布的不均匀性，此时的强度校核计算按（）A、1个键B、1.5个键C、2个键D、2.5个键12、在螺纹连接的防松措施中，对顶螺母属于（）A、摩擦防松B、机械防松C、锁住防松D、不可拆防松13、要求径向尺寸小，可用于频繁起动场合的联轴器是（ ）A、万向联轴器B、齿式联轴器C、凸缘联轴器D、套筒联轴器14、铰链四杆机构各杆长度分别为30mm、60mm、80mm、100mm，若以30mm的杆为机架，则该机构是（）A、双摇杆机构B、双曲柄机构C、曲柄摇杆机构D、导杆机构15、应用于高速、受力平稳、传动效率高的凸轮从动件是（）A、尖顶式从动件B、滚子式从动件C、平底式从动件D、球面式从动件16、截面尺寸较小的V带型号是（ ）A、Z型B、Y型C、D型D、E型17、关于链传动的安装与维护，描述正确的是（）A、链传动必须垂直布置，并增加防护挡板B、应使松边在上，紧边在下，防止链条垂度过大C、链传动的张紧轮可以设置在链条的松边外侧，靠近大链轮处D、链传动张紧的目的是为了避免链条垂度过大时产生啮合不良和振动18、已知一对直齿圆柱齿轮的传动比i=3.5，大齿轮z=70，大齿轮的齿距p=6.28mm，则小齿轮的齿顶圆直径是（）A 、B、C、D、19、为消除负载突然减小时液压缸产生前冲现象，可以设置在液压缸回油路上，产生背压的液压控制阀是（）A、减压阀B、溢流阀C、顺序阀D、调速阀20、表示塑性力学性能指标的符号是（）A、R B、C、D、21、下列四种金属材料中含碳量最低的是（）A 、B、C、D、22、可用于批量生产垫片、螺母等标准件的金属材料是（）A、B、C、D、QT200-40023、机床床身一般采用灰铸铁制造，是因为灰铸铁具有（）A、高硬度和高耐磨性B 、良好的塑性和韧性C、较好的综合力学性能D、良好的消振性24、钻削直径大于的孔，一般要分两次进行钻削，第一次钻削使用的钻头直径是（）A、0.1～0.2倍孔径B、0.3～0.4倍孔径C、0.5～0.7倍孔径D、0.8～0.9倍孔径25、既可以划线也可以找正的钳工划线工具是（）A、弹簧划针B、划线盘C、卡钳D、划线方箱26、在电路中能够实现传输电能的是（）A、电源B、负载C、连接导线D、控制装置27、一个五色环电阻，各色环的颜色依次为棕、橙、红、紫、黄，则该电阻的阻值是（）A、472Ω±1%B、4.72kΩ±1%C、47.2kΩ±1%D、472kΩ±1%28、如图所示，已知R=R=R=R=6Ω，则a、b两端的等效电阻R是（ ）A、3ΩB、6ΩC、12ΩD、24Ω29、如图所示，根据RLC串联电路端电压和总电流的矢量图，说明该电路的性质是（）A、电阻性B、电感性C、电容性D、纯电容30、用电压表测得某有源二端网络的端电压是0，说明（）A、外电路短路B、外电路断路C、电源的内阻是0D、外电路上的电流比较小31、同频率的三个正弦交流电流i、i和i，已知I=I=I，且i+i+i=0，则它们之间的相位关系是（）2m1234ab123123123A、同相B、互差30°C、互差60°D、互差120°32、有一瓷介电容器标有“102”的字样，说明该电容器的容量是（）A、B、C、102μF D、1000μF33、判断导体做切割磁感线运动产生感应电流的方向，用的是（）A、安培定则B、左手定则C、右手定则D、楞次定律34、一只电阻为8Ω的扬声器，需要把电阻提高到800Ω才可以接入半导体收音机的输出端，为了实现这一阻抗匹配，采用的变压器的电压比是（）A、B、C、D、35、自耦变压器在接通电源之前，应将输出电压调至（ ）A、B、中间数值C、所需数值D、最大数值36、关于安全用电知识，描述正确的是（）A、380/220V的中性点接地的三相四线制供电系统中，可以采用保护接地B、电源相线可直接接入灯具，开关控制零线C、带电设备着火时，应使用干粉灭火器、二氧化碳灭火器、泡沫灭火器等灭水D、避雷线主要用来保护露天的变配电设备、建筑物和构筑物37、如图所示，时间继电器延时断开的动断触点的图形符号是（）A、B、C、D、38、如图所示，不允许空载和轻载运行的直流电动机类型是（）A、B、C、D 、39、Y-180M-2型三相异步电动机，额定频率为50Hz ，则额定状态下运行时的旋转磁场的同步转速是（ ）A 、3000r/minB 、2940r/minC 、1800r/minD 、1500r/min40、关于钳形电流表的使用，描述正确的是（ ）A 、用钳形电流表测量小电流时，应把导线多绕几圈放进钳口，读数即为导线的电流B 、钳形电流表在改变量程时，应将导线从钳口中取出再改变C 、钳形电流表将量程开关置于电流的最高挡位时，可以测量裸导线的电流D 、钳形电流表在测量电流时，应断开电路进行测量41、在正反转控制电路中，起欠压保护作用的器件是（ ）A 、交流接触器B 、熔断器C 、热继电器D 、电源开关42、PNP 三极管处于放大状态时，各极电位关系是（ ）A 、V >V >V B 、V >V >V C 、V >V >V D 、V >V >V 43、如图所示，X0启动后，M2产生的脉冲周期是（ ）A、B 、C 、D、44、如图所示，二极管为一般硅管，a 点的电位是（ ）A 、-0.7VB 、+4VC 、D 、+0.7V45、三菱FR-E740变频器在多段速频率操作时，若选择速度10运行，则输入端子RL 、RM、RH 、REX 的状态是（）A、B 、C 、D 、46、某三极管的P =100mW ，I =200mA ，U =10V ，可以使该三极管正常工作的参数是（ ）A 、U =8V ，I =10mA B 、U =2V ，I =40mA C 、U =6V ，I =20mAD 、U =18V ，I =6mAC B EB C EB E CE B CCM CM （BR ）CEO CE C CE C CE C CE C47、关于示波器的使用，正确的是（）A 、要调节波形垂直幅度，使用Y 轴增幅旋钮B 、当示波器的输入灵敏度选择开关置于0.5V/div ，被测正弦信号经10:1探极接入，若峰点距离为4格，则电压峰峰值为2VC 、在输入信号频率较高时，实现双踪显示应选择“断续”的显示方式D 、示波器的探头衰减开关改变的是X 、Y 轴量48、理想集成运放的差模输入电阻R 和差模输出电阻R 的理想参数是（ ）A 、0，0B 、∞，0C 、0，∞D 、∞，∞49、在多级放大电路中，静态工作点相互影响的耦合方式是（ ）A 、阻容耦合B 、变压器耦合C 、直接耦合D 、电容耦合50、如图所示，逻辑电路中Y 的值是（）A、B 、C 、D 、51、如图(a)所示为某简易机床的液压传动系统。
机械类专业技能考试说明本专业技能考试说明以山东省教育厅制定的中等职业学校《数控技术应用专业教学指导方案》《机械加工技术专业教学指导方案》《机械制造技术专业教学指导方案》等和国家相关职业技能鉴定规范为依据，结合山东省中等职业学校教学的实际制定。
本考试说明包含机械类专业中六个技能考试项目，主要测试考生运用有关基础知识和基本方法解决实际问题的能力，以及能够恰当使用设备和工具，熟练完成操作任务的专业基本技能、安全生产、职业规范、节能环保的意识和职业道德行为。
项目一计算机绘图1.技术要求(1)能按要求设置绘图环境（设置单位、图形界限，创建图层、设置颜色、线型、线宽(2)等），并分层绘图。
(3)能按要求设置文字样式、标注样式、引线样式等。
(4)能正确调用各种符号标注零件的尺寸和技术要求。
(5)能用CAD软件绘制零件图。
(6)能根据零件图用CAD软件绘制简单的装配图。
(7)会创建块，能插入与修改块。
(8)能正确绘制、填写标题栏。
(9)会正确的保存及打印文件。
2.设备及材料(1)设备:计算机（配备:Windows操作系统、AutoCAD、CAXA电子图板等常用绘图软件），打印机。
(2)A4打印纸。
3.设备的使用正确使用计算机、绘图软件及打印设备。
4.操作规范要求(1)服从监考老师安排，维护考场秩序。
(2)按考场要求保存、打印考试文件。
项目二机械零件测绘1.技术要求(1)掌捭常用测绘工具的使用方法，能根据零件尺寸的精确程度选用相应的量具。
(2)能确记常用机械零件的视图表达方案，并正确绘制零件草图。
(3)能够正确使用绘图工具绘制零件图。
(4)能正确标注尺寸。
(5)根椐说明按照国家最新标准正确标注尺寸公差、几何公差、表面结构要求及零件性能要求等(6)会正确填写标题栏。
2.设备及原材料(1)设备:常用机械零件。
(2)测量工具：钢直尺、内外卡钳、游标卡尺、千分尺、万能角度尺、螺纹规等。
(3)绘图工具：绘图板、丁字尺等。
(4)标准资料：《机械设计手册》等。
机械类专业知识考试说明本专业知识考试说明以山东省教育厅制定的中等职业学校《数控技术应用专业教学指导方案》《机械加工技术专业教学指导方案》《机械制造技术专业教学指导方案》和山东省中等职业学校的教学实际为编写依据，以教育部职成教司教学与教材处和山东省教育厅公布的中等职业学校教学用书目录中与机械类专业有关的教材为主要参考教材。
本考试说明主要包括机械类专业开设的机械制图、机械基础、金属加工与实训、极限配合与技术测量、电工电子技术与技能等有关专业核心课程，主要测试考生理解和掌握有关基本理论、基础知识和基本方法的程度，以及综合运用这些理论、知识、方法，解决实际问题的能力。
一、考试范围和要求(―)机械制图1.制图基本知识和技能(1)了解国家标准中对图纸幅面及格式、比例、字体、图线等的基本规定。
(2)掌握尺寸标注的基本规则、尺寸的组成、常见尺寸的标注方法。
(3)理解斜度、锥度的概念，掌握斜度、锥度的画法及标注。
(4)掌握平面图形的尺寸分析。
2.投影基础（1）了解三视图的形成，掌握三视图的对应关系及画法。
（2）掌握点、线、面的投影规律及投影特点。
（3）掌握基本体及其切割体的画法及尺寸标注方法。
（4）掌握圆柱相贯线的画法。
3.组合体(1)了解组合体的组合形式。
(2)掌握组合体的三视图画法。
(3)掌握组合体的尺寸标注。
(4)掌握简单组合体正等轴测图的画法。
(5)掌握读组合体视图的方法与步骤。
4.图样回法(1)理解基本视图的形成、名称、配置关系，掌握基本视图的画法。
(2)掌握向视图、局部视图和斜视图的画法和标注。
(3)掌握各种剖视图的画法、标注及识读方法。
(4)掌握移出断面、重合断面的画法和标注。
(5)理解局部放大图和机件的简化画法。
5.标准件、常用件及其规定画法（1）掌握螺纹的规定画法及标注。
（2）了解螺钉连接的简化画法。
（3）掌握螺栓连接、螺柱连接的简化画法。
（4）能识读和绘制单个及啮合的标准直齿圆柱齿轮图。
（5）能识读和绘制普通平键及销连接图。
（6）能识读常用滚动轴承的规定画法和简化画法。
6.机械识图（1）理解零件图的作用和内容。
（2）理解零件图的视图选择原则及典型零件的表示方法。
（3）了解尺寸基准的概念，能识读典型零件图的尺寸标注。
（4）掌握尺寸公差在图样上的标注和识读。
（5）理解几何公差在图样上的标注和识读。
（6）理解表面祖糙度的标注和识读。
（7）了解零件的工艺结构在零件图上的画法及标注。
（8）掌握识读零件图的方法与步骤。
（9）解装配图的作用和内容。
（10）了解装配图的视图选择，理解装配图的规定画法和简化画法。
（11）理解装配图的尺寸标注，掌握配合尺寸的标注与识读。
（12）掌握中等复杂程度装配图的识读方法，会拆画零件图。
(二）机械基础1.连接（1）了解键连接的功用和分类。
（2）理解平键连接的类型和应用，理解普通平键连接的选用。
（3）了解常用螺纹的主要参数、类型、特点和应用。
（4）理解螺纹连接的主要类型、应用、拧紧和防松方法。
（5）了解螺旋传动的组成、类型及应用。
（6）理解螺旋传动直线移动方向的判断及移动距离的计算。
（7）了解联轴器的功用、类型、结构、特点和应用。
（8）了解离合器的功用、类型、结构、特点和应用。
（9）了解销连接的类型、特点和应用。
2.常用机构（1）了解平面运动副及分类。
（2）掌握铰链四杆机构的基本类型、特点及应用。
（3）掌握铰链四杆机构类型的判定。
（4）了解含有一个移动副的四杆机构的类型和应用。
（5）理解曲柄摇杆机构的急回运动特性和死点位置。
（6）了解凸轮机构的组成、类型及应用。
3.机械传动（1）了解带传动的工作原理、特点、类型、应用及传动比的计算。
（2）了解V带的结构和标准，了解V带轮的结构和材料。
（3）了解带传动的失效形式，掌握V带传动的维护与安装。
（4）了解链传动的组成、特点、类型、应用及传动比的计算，了解套筒滚子链链条的结构。
（5）掌握链传动的安装与维护，了解链传动的失效形式。
（6）了解齿轮传动的特点、类型、应用。
（7）理解渐开线齿轮各部分的名称、基本参数。
（8）掌握标准直齿圆柱齿轮基本尺寸及传动比的好算。
（9）了解齿轮的结构、常周材料及失效形式。
（10）了解渐开线齿轮的加工方法。
（11）掌握渐开线直齿圆柱齿轮传动的啮合条伶。
（12）了解蜗杆传动的组成、特点及应用。
（13）会计算蜗杆传动的传动比，掌握蜗轮转（14）了解蜗杆传动的材料及失效形式。
（15）了解齿轮系的分类和应用，了解齿轮系的传动特点。
（16）掌握定轴齿轮系传动比计算及转向判定。
4.支承零部件（1）了解轴的结构及影响轴结构的因素。
（2）了解轴的功用、分类和常用材料。
（3）了解轴上零件的固定方法及目的。
（4）了解滑动轴承的类型、结构、特点和应用。
（5）了解滚动轴承的结构、特点、类型、代号及应用。
（6）了解滚动轴承的安装、维护及失效形式。
5.机械約润滑与密封（1）了解机械上常用的润滑方法。
（2）了解常用密封装置的分类、特点和应用。
6.液压传动（1）了解液压传动系统的工作原理、基本概念、组成及传动特点。
（2）掌握常用液压元件的作用及图形符号。
（3）理解液压传动基本回路的类型、特点和应用。
（4）能识读一般的液压传动系统图。
(三）电工电子技术与技能1.直流电路（1）了解低压电力供电方式，安全用电和节约用电的常识。
（2）了解电路的基本组成及各部分的作用、电路的状态及特点。
（3）理解电阻元件及标识方法，掌握欧姆定律。
（4）掌握电阻串、并联的连接方式及电路特点。
（5）掌握混联电路的等效电阻、电压、电流及电功率的计算。
（6）了解支路、节点、回路、网孔的定义。
（7）理解基尔霍夫电流定律和基尔霍夫电压定律及其应用。
（8）会使用直流电流表、直流电压表、万用表正确测量电路。
（9）理解安培定则、右手定则、楞次定律、左手定则及应用。
2.交流电路（1）了解正弦交流电的基本概念及其基本物理量。
（2）理解正弦量的解析式、波形图、矢量图及其相互转换。
（3）了解单一元件电压与电流关系，理解感抗、容抗、有功功率、无功功蜜。
（4）了解多个元件串联电路电压与电流关系及各种功率的分析计算，会判断电路性质。
（5）了解功率因数的含义及提高功率因数的方法。
（6）掌握单相电能表的使用，会正确安装照明电路配电板。
（7）了解新型节能电光源特点和应用。
（8）了解三相对称正弦交流电的基本概念。
（9）理解三相四线制供电电源连接方式及特点。
（10）理解中性线的作用，会单相负载、三相负载与三相电源的连接。
（11）理解三相对称负载作星形、三角形连接时的电压、电流及有功功率的计算。
（12）会使用万用表、交流电流表、交流电压表正确测量交流电流、交流电压。
（13）理解单相变压器基本结构及其计算。
3.电子技术（1）了解二极管的结构、电路符号、工作特性、应用。
（2）掌握整流、滤波电路结构及其计算。
（3）了解单向晶闸管的工作特性、电路符号，了解可控整流电路原理。
（4）会用万用表判别二极管、晶闸管的管脚极性及质量。
4.电动机及其基本控制（1）理解三相异步电动机的基本结构、额定值及其工作过程。
（2）了解三相异步电动机的机械特性，了解功率、转速、转矩间的关系。
（3）了解单相异步电动机的基本结构、分类及应用。
（4）了解直流电动机基本结构、类型及应用。
（5）会川兆欧表测量电动机的绝缘电阻。
（6）会用钳形电流表测量电动机电流。
.（7）会用直流法判别三相异步电动机定子绕组的首尾端。
（8）了解三相异步电动机启动控制的方法及特点。
（9）了解常用低压电器的种类、基本结构及用途，会根据工作场所合理选用。
（10）理解三相异步电动机基本控制电路的工作过程，能识读、绘制电路图并会实物接线和简单故障分析检测。
（11）了解C620普通车床的电气控制电路及特点。
（12）了解PLC、变频器和传感器的应用。
(四）钳工工艺（1）了解钳工常用划线工具的名称和使用方法。
（2）了解锯条的选择及安装，掌握锯削板料、棒料及管料的方法和要领。
（3）了解锉刀的种类和用途，会正确选用常用锉刀；掌握平面锉削的方法及锉削表面平面度的检验方法。
（4）了解钻床类型及钻削安全注意事项，了解刃磨麻花钻的要求，掌握钻削的操作要领。
（5）掌握凸凹体板件的锉配方法。
（6）掌握铰孔的操作方法。
（7）了解丝锥和板牙的结构，了解丝锥攻螺纹和板牙套螺纹的操作方法。
(五）金属加工基础1.金属材料及热处理（1）了解金属材料的，力学性能及强度、塑性、硬度、韧性的概念，了解金属疲劳的现象。
（2）了解非合金钢的'分类，掌握常用非合金钢的牌号、性能及应用。
（3）掌握常用的低合金钢、合金钢的牌号、性能及应用。
（4）了解铸铁的分类，掌握灰铸铁、球墨铸铁的牌号、性能及应用。
（5）了解热处理的概念、目的和分类。
（6）理解退火、正火、淬火、回火、调质的目的、方法及应用。
了解时效处理的概念、方法。
（7）了解钢的表面热处理和化学热处理的目的及应用。
2.极限配合与技术测量（1）掌握游标卡尺、千分尺、量块等计量器具的使用方法。
（2）掌握百分表、千分表、万能角度尺的使用方法。
（3）理解孔轴极限与配合的基本术语及相关计算。
（4）了解标准公差等级、基本偏差代号、配合代号及配合制的选用。
（5）了解一般公差的公差等级和极限偏差的数值。
（6）了解几何公差带的定义、理解几何公差的特征项目、符号。
（7）了解几何公差的检测原则。
（8）了解表面粗糙度的符号、代号的表示方法。
（8）了解常用加工方法达到的粗糙度。
(10)了解技术测量的基本概念。
（11）掌握轴类零件的测量内容。
（12）掌握盘类零件的测量内容。
（13）掌握外螺纹中径的测量方法。
（14）了解渐开线齿轮加工误差的测量方法。
3.机械加工基本知识（1）了解机床的分类及其型号，了解各机床的用途。
（2）理解切削加工中切削运动和切削用量的概念。
（3）了解卧式车床的组成及应用。
（4）会正确选择切削用量和车削刀具。
（5）掌握简单轴类零件的装夹方法犮车削方法。
（6）了解铣床及其应用。
（7）了解铣刀的种类和用途。
（8）了解铣削平面的方法。
（9）了解焊接的分类及特点。
（10）掌握手工电弧焊对接平焊的基本操作技术。
'（11）了解气体保护电弧焊的特点及应用。
（12）了解数控加工的工艺特点。
（13）了解数控车床的功能及结构，了解数控车削加工的基本方法。
（14）了解数控铣床的加工工艺范围。
二、试卷结构1.试题内容比例机械制图约20%机械基础约25%电工电子技术与技能约20%钳工工艺约10%金厲加工基础约25%2.试题题型比例选择题 50%简答作图题、分析计算题、综合应用题等 50%3.试题难易程度比例基础知识约50%灵活掌握约30%综合运用约20%。
