男围盖外耳式的设计与样板制作

鞋⼦鞋样结构设计样板制作步骤及名词解析⼀、鞋靴样板制作步骤制作鞋靴样板主要包括四套样板：半⾯板、做帮样板、划料样板和⾥样板。

另外有些鞋款还需要制作组合样板、衬布样板。

(⼀)、半⾯板从楦侧⾯揭下画有款式的美纹纸，并展平所得到的侧⾯样板称为半⾯板。

其楦侧⾯展平过程指的是多向弯曲的楦表⾯在外⼒的作⽤下，通过空间⾓的变化被展成⼀个形状相似、⼤⼩相近的展平⾯。

(⼆)、组合样板组合样板是由半⾯板制作⽽成的，其主要作⽤是帮助制作其它样板和帮⾯的精确制作。

(三)、做帮样板做帮样板是鞋样板中的核⼼样板，是制取划料样板和⾥样板的基准样板。

是在⾯部车间中⽤于镶接、折边、标画定针点等操作的样板。

在经验设计时，常⽤制取做帮样的⽅法有：⽐楦剪样法；贴楦剪样法；分解法；拷贝纸临摹法；扎点法。

* 做帮样板轮廓＝部件设计轮廓＋绷帮量＋定针点＋跷度＋合缝量（需要合缝的位置）＋翻缝量（需要翻缝的位置）1、部件设计轮廓⽆论是在设计图上，还是在楦⾯上，每个部件都应有⼀个完整的轮廓，即部件的设计轮廓。

2、绷帮量（绷帮做法）凡是与底⼝相连的部件，在制取做帮样板时都应加上相应的绷帮量，包括内、外腰底⼝上的区别(在内腰底⼝上打上⽛剪“∨”)。

如果内、外腰样板有区别时，每⼀单独部件上都应该在内腰⼀侧作出标记。

3、合缝量采⽤合缝时，⼀般留出1．5mm--2mm的合缝量（后跟处的合缝量⼀般不另外加出，因材料的延伸性能可以将其抵消，若遇材料较厚或伸缩性能较差将其抵消不掉可适当放出）。

4、翻缝量在鞋⼝、鞋⾆等部位翻缝时，要留出2mm--4mm的翻缝量。

如果翻缝部位要填充发泡材料，要留出3mm--5mm的翻缝量。

5、定针点定针点是指帮部件进⾏加⼯时的位置标记。

做帮样板上的定针点⼀般⽤直径1mm的⼩钺⼑打孔。

定针点包括组合点，中点标记、鞋眼位置等。

压茬标记、假线位置标记可⽤割线槽⽅式来表现，有了定针点，线槽位置线，做出的样品才规范。

6、跷度跷度是样板复原的条件，也是取样板时不可缺少的环节。

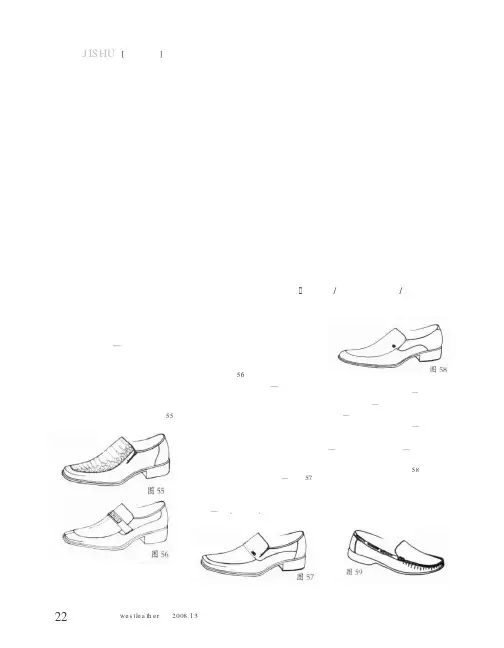

围盖与围盖鞋的设计——设计要求围盖鞋的种类虽然比较多，但是这繁多的种类是由于加工方法的不同而产生的，所以设计围盖鞋的关键是设计围条与鞋盖的分割位置。

有了分割位置，再加放不同的加工量，采用不同的工艺处理，就会演变出不同种类的围盖鞋。

除了对设计围盖的分割位置有要求外，对围盖的外形、里外怀的区别、围盖之间的工艺跷也都有相应的要求。

1．鞋楦的选用围盖是鞋款的一种花色变化，并没有特定的楦型要求。

如果设计舌式围盖鞋，要选用舌式鞋楦，如果设计耳式围盖鞋、开口式围盖鞋，要选用素头楦。

虽然如此，有楦墙楞线时设计的围盖鞋效果比较好。

2．围盖的分割位置在鞋楦的前身有比较直立的楦墙，楦墙围在楦背的四周，楦墙楞线就形成了鞋盖的分界线。

有些鞋楦的楦墙楞线不太明显，但是用铅笔沿着楦前身的大致位置粗粗描画，就会看到围盖的分界线。

不过在楦面上的分界线属于鞋楦的肉体造型线，还不是围盖部件的分割线，只是设计围盖鞋的基准线。

由于在绷帮时要用力向前、向下拉伸帮脚，所以设计围盖的帮部件分界线时，要在围盖造型线的基础上向内收缩2～3mm，依据材料的延伸性大小而定。

要使鞋帮在绷帮后能到达造型线的位置，可以略小一些，但是不能过界。

彩图I-5的鞋盖比较短，但是并不难看，围盖线明显在楦墙楞线之后，这是一种特殊的设计。

如果成品鞋的围盖分界线超过了鞋楦造型线，就会出现下坠的现象，显得没有精神、没有力度，俗称“掉炕”。

一旦出现掉炕，设计就算失败了。

控制围盖的分割线，一般以，点作为标记。

楦面上的，点是楦墙楞的前端点，应用时要使，点后退2～3mm定出J'点，J'点是鞋盖前端的设计点。

有一种浅围子鞋楦的前端点到，点有时只有lOmm左右，这是另一种鞋楦，在后面会专门讲述。

3．鞋盖的外形鞋盖部件与围条部件是一整块前帮分割后形成的两块部件，由于围条是依据鞋盖轮廓镶接的，相比之下，鞋盖部件的轮廓外形更重要些。

特别是一些跷度往往处理在鞋盖上，会引起变形，所以要强调鞋盖的外形准确和好看。

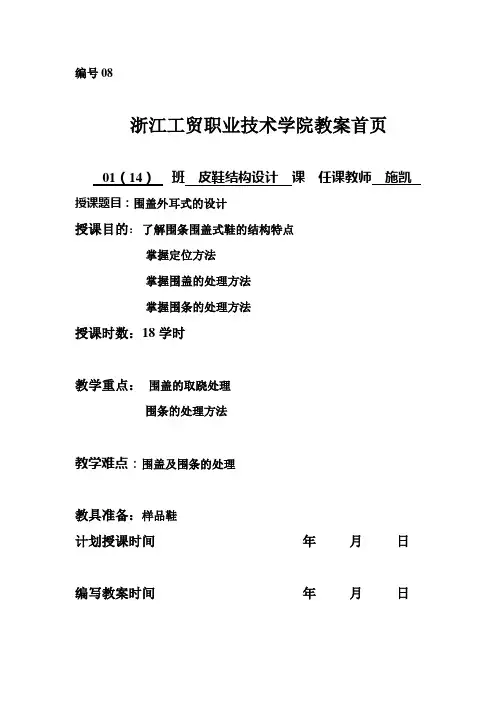

编号08浙江工贸职业技术学院教案首页01（14）班皮鞋结构设计课任课教师施凯授课题目：围盖外耳式的设计授课目的：了解围条围盖式鞋的结构特点掌握定位方法掌握围盖的处理方法掌握围条的处理方法授课时数：18学时教学重点：围盖的取跷处理围条的处理方法教学难点：围盖及围条的处理教具准备：样品鞋计划授课时间年月日编写教案时间年月日作用：确定后帮中缝高度。

5．后帮上口控制线AxBx。

连接Ax点、Bx点即得到后帮上口控制线AxBx。

作用：控制成鞋后帮上口线的形状和高度。

（三）帮样结构点、线的设计1．锁口点Qy的确定：一般围条围盖外耳式锁口点的长度控制在J1Fx=J1F0+10~15mm；锁口点在过Fx点垂直于背中线的线上，FxQy=1/2F0E1+2~4mm。

2．围条宽度及落脚点的确定：围条的宽度通常设计为18~25mm，考虑到成鞋后前帮受力围条轮廓会前移一般要在设计尺寸基础上加3~5mm的滑动量；围条落脚点有三种设计方法：第一种可以将围条落脚点与口门位置点Qy重合，这种设计方法会使围条线与两翼线圆滑连接，使帮面线条显得顺畅自然；第二种可以将围条落脚点设计在Qy点上方5~8mm处，这种设计方法较为常见且易于工艺制作；第三种可以将围条落脚点设计在Qy点后8~10mm处，这种设计会使围盖式鞋显得较新颖、时尚。

3．围盖线条的设计：围盖线条设计应与鞋楦的头式及楦面的宽度相搭配，一般方头式的鞋楦适合方形围盖，圆头式的鞋楦适合圆形的围盖。

为了使围盖的形状更符合楦面的造型，我们通常在楦面内怀也作出围盖线条，内怀围盖的宽度及形状受内怀的楦面宽度和头式的倾斜程度控制。

重点掌握重点4．鞋耳形状及线条设计：常见的鞋耳造型有方耳形、尖耳形、圆耳形及直耳形。

一般方头式的鞋楦适合搭配方圆耳形和直耳形，而圆、尖头式的鞋楦适合搭配尖、圆形的耳形。

设计方耳形、直耳形时线条应以直线和小圆弧为主，圆耳形、尖耳形以圆滑的曲线和大圆弧为主。

5．上口线的设计：外耳式鞋的上口线为一条圆滑曲线，由两段圆弧组成，前一段圆弧位于CxB1与AxBx夹角内弧度较大，后一段圆弧在Ax、Bx点之间微微弯曲，两段圆弧在Bx点圆滑相接。

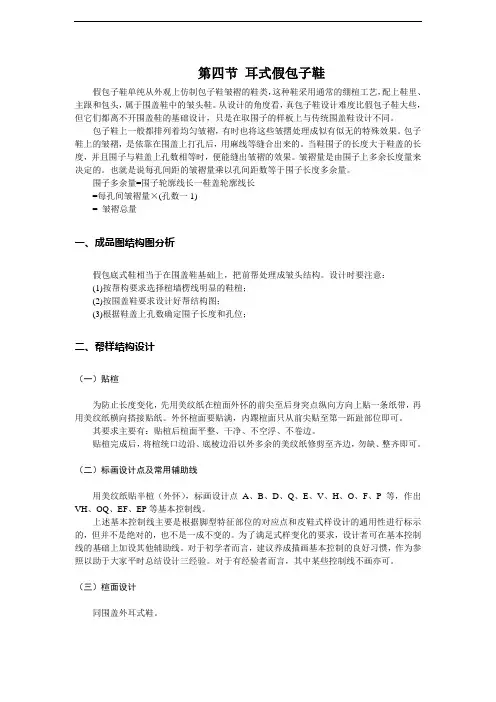

第四节耳式假包子鞋假包子鞋单纯从外观上仿制包子鞋皱褶的鞋类，这种鞋采用通常的绷楦工艺，配上鞋里、主跟和包头，属于围盖鞋中的皱头鞋。

从设计的角度看，真包子鞋设计难度比假包子鞋大些，但它们都离不开围盖鞋的基础设计，只是在取围子的样板上与传统围盖鞋设计不同。

包子鞋上一般都排列着均匀皱褶，有时也将这些皱摺处理成似有似无的特殊效果。

包子鞋上的皱褶，是依靠在围盖上打孔后，用麻线等缝合出来的。

当鞋围子的长度大于鞋盖的长度，并且围子与鞋盖上孔数相等时，便能缝出皱褶的效果。

皱褶量是由围子上多余长度量来决定的。

也就是说每孔间距的皱褶量乘以孔间距数等于围子长度多余量。

围子多余量=围子轮廓线长一鞋盖轮廓线长=每孔间皱褶量×(孔数一1)= 皱褶总量一、成品图结构图分析假包底式鞋相当于在围盖鞋基础上，把前帮处理成皱头结构。

设计时要注意：(1)按帮构要求选择楦墙楞线明显的鞋楦；(2)按围盖鞋要求设计好帮结构图；(3)根据鞋盖上孔数确定围子长度和孔位；二、帮样结构设计（一）贴楦为防止长度变化，先用美纹纸在楦面外怀的前尖至后身突点纵向方向上贴一条纸带，再用美纹纸横向搭接贴纸。

外怀楦面要贴满，内踝楦面只从前尖贴至第一跖趾部位即可。

其要求主要有：贴楦后楦面平整、干净、不空浮、不卷边。

贴楦完成后，将楦统口边沿、底棱边沿以外多余的美纹纸修剪至齐边，勿缺、整齐即可。

（二）标画设计点及常用辅助线用美纹纸贴半楦（外怀），标画设计点A、B、D、Q、E、V、H、O、F、P等，作出VH、OQ、EF、EP等基本控制线。

上述基本控制线主要是根据脚型特征部位的对应点和皮鞋式样设计的通用性进行标示的，但并不是绝对的，也不是一成不变的。

为了满足式样变化的要求，设计者可在基本控制线的基础上加设其他辅助线。

对于初学者而言，建议养成描画基本控制的良好习惯，作为参照以助于大家平时总结设计三经验。

对于有经验者而言，其中某些控制线不画亦可。

（三）楦面设计同围盖外耳式鞋。
