(完整版)楼宇可视对讲系统安装与调试.docx

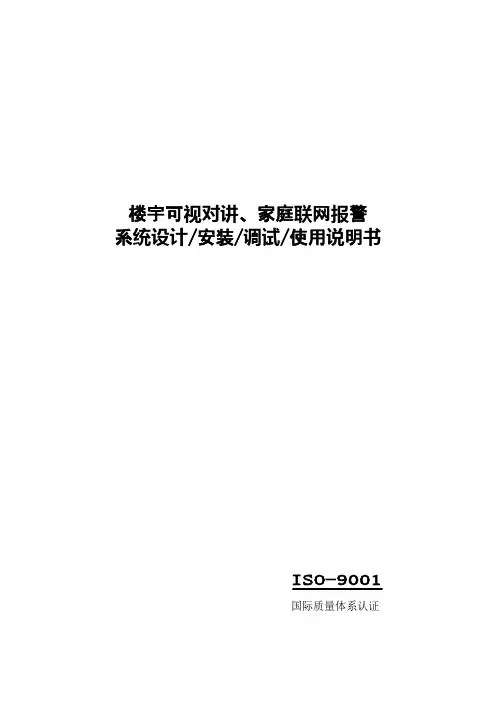

楼宇可视对讲、家庭联网报警系统设计/安装/调试/使用说明书ISO-9001国际质量体系认证一．系统、产品分类及功能概述系统用线标准：各系统用线标准，是在电源线符合标准配置的情况下制定的：（参照：各系统用线标准及电源配置标准一览表“表3”）1．联网线用线标准：A．音频信号线：采用RVVP3*1.0mm2铜芯屏蔽防水线；最大传输距离1800米。

B．视频线：采用SYV75-5防水铜芯同轴电缆线；每隔600米使用一台视频放大器，最多用两台，最大传输距离1800米,2．单元内系统用线标准：A．门口机到电源箱电源线：·距离<10米时，采用RVV0.5mm2铜芯线。

·距离<30米时，采用RVV1.0mm2铜芯线。

在SW61可视对讲系统中：·音频信号线：主线（4芯）+入户线（4芯）长度＜80m（楼层前30米+6层+入户30米）时，采用RVV4*0.5 mm2铜芯线。

·视频信号线：主线采用SYWV75-5同轴铜芯电缆线，入户线可采用SYWV75—3同轴铜芯电缆线·视频电源线：主线（2芯）+入户线（2芯）长度＜80m（楼层前30米+6层+入户30米）时，采用RVV2*0.5mm2铜芯线。

三. 产品安装与系统开通注意事项（一）．产品安装注意事项：1．门口机的安装：门口机可以嵌装于门体上或使用暗装盒安装于墙体上；门口机在单元门上嵌装时，需向门厂提供开口尺寸，36型门口机可以正面和侧面固定；侧装时，使用专用铁片固定于单元门上；可视门口机摄像头距地高度应在1.5米左右，注意防雨，防潮，防阳光直射，安装牢固。

2．电源的安装：电源可安装于楼道、弱电箱或弱电井内，注意防水、防潮、防盗、要接地良好；电源箱上所带的白色平行线用于连接220V交流市电；后备电池采用6V×2免维护蓄电池，在无交流电时，系统可由后备电池进行供电。

3．室内机的安装：室内机安装时，用配置的安装螺丝把相应的室内机挂板固定于室内的适当位置，挂板要安装牢固，安装高度应在1.5米左右，注意固定室内机时勿使室内机变形。

冠林楼宇对讲系统安装与调试方法一、准备工作1.确定系统需求：根据楼宇的具体情况，确定系统所需的对讲终端数量、位置和功能需求等。

2.选购设备：根据系统需求，选购合适的对讲终端、主机设备和配件。

3.组织施工人员：组织专业工程师和技术人员进行系统的安装与调试。

二、系统安装1.安装主机设备：选择一个安全、通风良好的位置，将主机设备固定好，并将其与供电线路连接。

2.安装对讲终端：根据需求确定终端的数量和位置，将终端固定在合适的位置，并与主机设备连接。

3.接线连接：根据系统需求，将主机设备与对讲终端、监控摄像头等设备进行接线连接。

确保接线正确、稳固。

4.安装配件：根据系统需求，安装配件如门禁控制器、呼叫按钮等，并将其与主机设备进行连接。

三、系统调试1.电源接通：将主机设备连接到稳定的电源，开启电源。

检查设备是否正常启动，各指示灯是否正常显示。

2.确认通信：按下对讲终端上的呼叫键，与主机进行通话测试。

确认语音传输正常，双方能够正常通话。

3.配置参数：通过主机设备的界面配置各项参数，如通信传输方式、对讲终端的名称、呼叫用户组等。

4.测试功能：对系统的各项功能进行测试，如楼宇管理、安防监控、紧急广播等。

确保各项功能正常可用。

5.二次排查：对系统进行全面排查，检查各个设备连接是否正常、各项功能是否齐全、语音质量是否清晰等。

6.缺陷修复：如果发现设备故障或功能异常，及时进行修复或更换。

确保系统整体运行正常、稳定。

四、系统验收1.对系统进行全面验收，确认系统功能完备、运行稳定、语音清晰等。

2.与业主进行沟通，向其介绍系统的使用方法、注意事项等。

3.提供系统使用说明书和技术支持服务，方便用户操作和维护系统。

总结：冠林楼宇对讲系统的安装与调试方法需要进行仔细的计划和组织，确保系统能够正常运行。

在安装过程中，要注意设备的位置选择、接线连接和配件安装。

而在调试过程中，则需要确认各项功能的正常性和语音质量，及时修复设备故障和功能异常。

赛克新威楼宇可视对讲系统设计安装调试使用说明书楼宇可视对讲、家庭联网报警系统设计/安装/调试/使用说明书国际质量体系认证一．系统、产品分类及功能概述系统用线标准：各系统用线标准，是在电源线符合标准配置的情况下制定的：（参照：各系统用线标准及电源配置标准一览表“表3”）1．联网线用线标准：A．音频信号线：采用RVVP3*1.0mm2铜芯屏蔽防水线；最大传输距离1800米。

B．视频线：采用SYV75-5防水铜芯同轴电缆线；每隔600米使用一台视频放大器，最多用两台，最大传输距离1800米,2．单元内系统用线标准：A．门口机到电源箱电源线：·距离<10米时，采用RVV0.5mm2铜芯线。

·距离<30米时，采用RVV1.0mm2铜芯线。

在SW61可视对讲系统中：·音频信号线：主线（4芯）+入户线（4芯）长度＜80m（楼层前30米+6层+入户30米）时，采用RVV4*0.5 mm2铜芯线。

·视频信号线：主线采用SYWV75-5同轴铜芯电缆线，入户线可采用SYWV75—3同轴铜芯电缆线·视频电源线：主线（2芯）+入户线（2芯）长度＜80m（楼层前30米+6层+入户30米）时，采用RVV2*0.5mm2铜芯线。

三. 产品安装与系统开通注意事项（一）．产品安装注意事项：1．门口机的安装：门口机可以嵌装于门体上或使用暗装盒安装于墙体上；门口机在单元门上嵌装时，需向门厂提供开口尺寸，36型门口机可以正面和侧面固定；侧装时，使用专用铁片固定于单元门上；可视门口机摄像头距地高度应在1.5米左右，注意防雨，防潮，防阳光直射，安装牢固。

2．电源的安装：电源可安装于楼道、弱电箱或弱电井内，注意防水、防潮、防盗、要接地良好；电源箱上所带的白色平行线用于连接220V交流市电；后备电池采用6V×2免维护蓄电池，在无交流电时，系统可由后备电池进行供电。

3．室内机的安装：室内机安装时，用配置的安装螺丝把相应的室内机挂板固定于室内的适当位置，挂板要安装牢固，安装高度应在1.5米左右，注意固定室内机时勿使室内机变形。

楼宇可视对讲、家庭联网报警系统设计/安装/调试/使用说明书国际质量体系认证一．系统、产品分类及功能概述系统用线标准：各系统用线标准，是在电源线符合标准配置的情况下制定的：（参照：各系统用线标准及电源配置标准一览表“表3”）1．联网线用线标准：A．音频信号线：采用RVVP3*1.0mm2铜芯屏蔽防水线；最大传输距离1800米。

B．视频线：采用SYV75-5防水铜芯同轴电缆线；每隔600米使用一台视频放大器，最多用两台，最大传输距离1800米,2．单元内系统用线标准：A．门口机到电源箱电源线：·距离<10米时，采用铜芯线。

·距离<30米时，采用铜芯线。

在SW61可视对讲系统中：·音频信号线：主线（4芯）+入户线（4芯）长度＜80m（楼层前30米+6层+入户30米）时，采用RVV4* mm2铜芯线。

·视频信号线：主线采用SYWV75-5同轴铜芯电缆线，入户线可采用SYWV75—3同轴铜芯电缆线·视频电源线：主线（2芯）+入户线（2芯）长度＜80m（楼层前30米+6层+入户30米）时，采用RVV2* 铜芯线。

三. 产品安装与系统开通注意事项（一）．产品安装注意事项：1．门口机的安装：门口机可以嵌装于门体上或使用暗装盒安装于墙体上；门口机在单元门上嵌装时，需向门厂提供开口尺寸，36型门口机可以正面和侧面固定；侧装时，使用专用铁片固定于单元门上；可视门口机摄像头距地高度应在米左右，注意防雨，防潮，防阳光直射，安装牢固。

2．电源的安装：电源可安装于楼道、弱电箱或弱电井内，注意防水、防潮、防盗、要接地良好；电源箱上所带的白色平行线用于连接220V交流市电；后备电池采用6V×2免维护蓄电池，在无交流电时，系统可由后备电池进行供电。

3．室内机的安装：室内机安装时，用配置的安装螺丝把相应的室内机挂板固定于室内的适当位置，挂板要安装牢固，安装高度应在米左右，注意固定室内机时勿使室内机变形。

楼宇对讲管理机的安装与调试任务主要在上一任务完成了单元内部系统安装调试的基础上针对管理机的安装调试。

管理机在楼宇对讲系统中的位置如图所示：主要有以下功能。

（1）管理中心呼叫用户分机。

（2）管理机呼叫单元主机。

（3）管理机开锁。

（4）接收用户分机和单元主机的呼叫。

图1联网型楼宇对讲1．设备介绍本节任务主要使用狄耐克系列的对讲系统。

全部试验在狄耐克试验室完成。

管理机型为AB-6A-602C，单元主机为了AB-602D，可视分机为AB-602MQ。

单元设备见上节。

型号：AB-6A-602C形状尺寸：430×260×55 mm具体功能请阅读说明书。

（1）管理中心操作：1）管理中心呼叫用户分机管理中心可通过键盘输入门口机号和分机号或“呼叫查询+速拨”的方式呼叫任何一个用户分机。

在待机状态下摘机，摘机指示灯亮，此时，可依次输入门号、户号后，再按“#”键，发送呼叫号码（也可在挂机状态下输入门号、户号后提起手柄，自动发送呼叫号码）。

若该号码正确，则被呼叫分机开头振铃，管理中心发出回铃声，等待分机摘机，分机在规定时间内（25秒）摘机，即可进入通话状态。

在输入数字过程中，按“*”键或挂机将回到待机状态。

2）监视门口机输入门口机编号（最大4位），按监视键。

在监视过程中，再按一次监视键或“*”键，即可取消监视。

.每次监视时间为25秒，监视过程中门口主机有任意键按下都将结束监视。

若要监视的门口机被占用则显示“busy“。

（2）管理中心提示信息电源指示灯：指示电源通/断状态。

报警/摘机指示灯：亮表示摘机,待机状态下表示报警信息。

显示“busy”：表示被监视或被呼叫之分机所或门口机被占用。

显示“d ****”：表示****号门口机呼叫管理中心。

显示“open”：表示已开启门口机的电控锁。

显示“Err”：输入号码错误或线路故障；操作被中断或被叫方无回应。

2．设备连接（1）狄耐克系列的对讲系统总体如图所示。

图3 狄耐克系列楼宇对讲图（2）单元主机分机的连接如图所示：上节我们完成了安居宝系列的单元内部的安装调试，在这个基础上我们按下图对狄耐克系列的单元主机与室内分机连接，我们试验时进行一对一的连接。

赛克新威楼宇可视对讲系统设计安装调试使用说明书楼宇可视对讲、家庭联网报警系统设计/安装/调试/使用说明书ISO-9001国际质量体系认证一．系统、产品分类及功能概述系统用线标准：各系统用线标准，是在电源线符合标准配置的情况下制定的：（参照：各系统用线标准及电源配置标准一览表“表3”）1．联网线用线标准：A．音频信号线：采用RVVP3*1.0mm2铜芯屏蔽防水线；最大传输距离1800米。

B．视频线：采用SYV75-5防水铜芯同轴电缆线；每隔600米使用一台视频放大器，最多用两台，最大传输距离1800米,2．单元内系统用线标准：A．门口机到电源箱电源线：·距离<10米时，采用RVV0.5mm2铜芯线。

·距离<30米时，采用RVV1.0mm2铜芯线。

在SW61可视对讲系统中：·音频信号线：主线（4芯）+入户线（4芯）长度＜80m（楼层前30米+6层+入户30米）时，采用RVV4*0.5 mm2铜芯线。

·视频信号线：主线采用SYWV75-5同轴铜芯电缆线，入户线可采用SYWV75—3同轴铜芯电缆线·视频电源线：主线（2芯）+入户线（2芯）长度＜80m（楼层前30米+6层+入户30米）时，采用RVV2*0.5mm2铜芯线。

三. 产品安装与系统开通注意事项（一）．产品安装注意事项：1．门口机的安装：门口机能够嵌装于门体上或使用暗装盒安装于墙体上；门口机在单元门上嵌装时，需向门厂提供开口尺寸，36型门口机能够正面和侧面固定；侧装时，使用专用铁片固定于单元门上；可视门口机摄像头距地高度应在 1.5米左右，注意防雨，防潮，防阳光直射，安装牢固。

2．电源的安装：电源可安装于楼道、弱电箱或弱电井内，注意防水、防潮、防盗、要接地良好；电源箱上所带的白色平行线用于连接220V交流市电；后备电池采用6V×2免维护蓄电池，在无交流电时，系统可由后备电池进行供电。

可视对讲系统调试方案一、调试方案概述可视对讲系统是一种集成了视频、语音、门禁等多种功能的智能安防系统，能够实现室内与室外的视频通话和远程开锁等功能。

在进行可视对讲系统的调试工作之前，我们需要了解系统的组成部分以及各组件之间的联动关系。

在调试过程中，通过逐项检查和调整各个组件的设置，确保系统能够正常运行。

本文将从整体构架、硬件设置、软件配置等方面，给出可视对讲系统的详细调试方案。

二、可视对讲系统调试流程1.系统整体构架调试-检查主机、室内机、室外机等设备是否接入正常。

-确认设备之间的联动关系是否正确，如视频通话、远程开锁等功能是否正常。

2.硬件设置调试-主机设置：确认主机所在的网络环境是否正常，确保主机与其他设备能够正常通信。

-室外机设置：确认室外机的摄像头是否能够正常工作，图像是否清晰。

-室内机设置：确认室内机的屏幕显示是否正常，声音是否清晰。

-电源设置：确认各个设备的电源接口是否正确插入，电源是否正常供电。

3.软件配置调试-IP地址设置：对于IP可视对讲系统，需要为每个设备设置固定的IP地址，确保设备能够正常互相通信。

-网络配置：检查网络参数的设置是否正确，如子网掩码、默认网关等。

-摄像头参数设置：调整摄像头的亮度、对比度等参数，确保图像清晰。

-声音参数设置：调整室内机的音量、音频输入输出等参数，确保声音清晰可听。

-事件触发配置：配置各个设备之间的触发事件关系，如按下室内机的开锁键是否能够触发室外机的开锁动作。

-远程访问配置：设置远程访问的账号和密码，确保只有授权人员能够远程访问系统。

4.联动功能调试-视频通话调试：测试主机与室内机、室内机与室外机之间的视频通话是否正常，图像是否清晰、声音是否流畅。

-远程开锁调试：测试远程开锁功能是否正常，即确认按下室内机的开锁键是否能够触发室外机的开锁动作。

5.安全性能调试-系统准确性调试：测试系统的准确性，确认系统能够正确识别访客身份并进行语音对讲。

-防拆报警调试：测试设备的防拆报警功能是否正常，即当设备被拆除时，系统是否能够报警并触发相应联动动作。

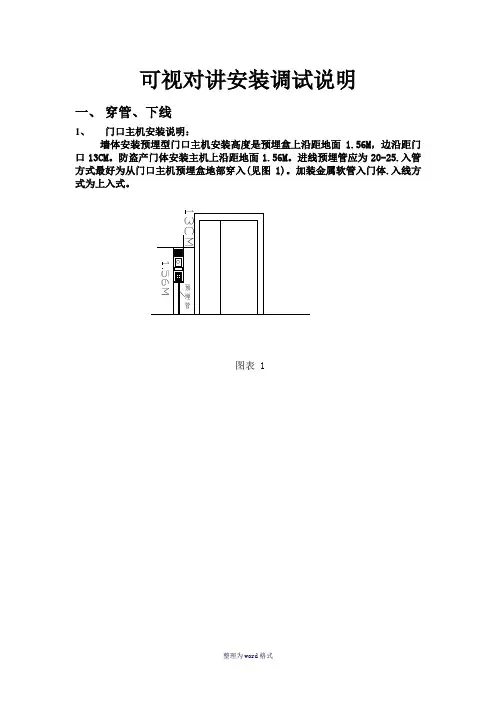

可视对讲安装调试说明一、穿管、下线1、门口主机安装说明：墙体安装预埋型门口主机安装高度是预埋盒上沿距地面1.56M，边沿距门口13CM。

防盗产门体安装主机上沿距地面1.56M。

进线预埋管应为20-25.入管方式最好为从门口主机预埋盒地部穿入(见图1)。

加装金属软管入门体.入线方式为上入式。

预埋管图表 12、层间分配与电源箱安装说明：有电井可走金属线槽、直通管、预埋管。

管径为20-25（可根据管线长度而定）。

和其它弱电线走同一金属线槽时（如有视电线、宽带、电话等）线槽中间应该加装金属隔板。

金属线槽应统做统一接地处理，若无弱电井，水电同井应做好防水防湿处理。

电源箱、层间分配器、联网器，出线盒应该高于地面1.7M。

金属线槽层间分配器120盒1.4地面金属线槽多层住宅无井工程，使用预埋型层间分配器安装，安装高度应距顶棚30-40CM左右处，电源箱应采用预埋型。

明装型层间分配器金属箱穿管出线盒高度可参照预埋层间分配器的安装高度。

加装金属箱的层间分配器、预埋电源箱出线盒及穿管高度应该参照其它弱电箱高度，尽可能达到横平竖直。

预埋型层间分配器预埋尺寸：146mm*86mm*59mm电源箱预埋尺寸：209mm*259mm*84mm3、室内分机安装说明:室内分机的穿管布盒要充分考虑到强电开关安装高度，尽可能与其平行。

室内分机86盒与强电开关86盒之间应该保持相映距离。

距离最小不小于20-25CM(图2)。

强电开关室内分机86盒86盒图24、联网器安装说明:联网器的安装盒高装可参照面层间分配器的安装高度与安装说明。

二、线材要求可视对讲网络布线中所使用的布线线型和线径以下表为参考线型和线径，可以根据线路的最长距离距离等因素进行调整，以下为系统一般要求下的布线。

注意：可视对讲系统为弱电信号系统，布线时应注意远离强电系统，否则将造成音视频信号干扰。

所选线色最好与连接线相同以方便安装。

可视对讲单元示意图：。

可视对讲系统的安装方法与调试技巧安装和调试可视对讲系统的方法和技巧一、施工要求1.门口主机应安装在视线水平的高度，建议高度为150cm （摄像头高度）。

2.不要将对讲系统安装在太阳直射、高温、雪霜、化学物质腐蚀或灰尘较多的地方。

3.所有的联网布线应采用双屏蔽超五类线，屏蔽层选用金属编织网。

4.屏蔽层应与系统的所有屏蔽层连接好，并作好接地处理。

5.联网布线最好采用串接方式，布线的线管尽量采用专用金属穿线管，管两端均应良好接地。

且应与强电电缆（如交流220伏、电梯线、有线电视线等）保持50cm以上的距离，以提高抗干扰和防雷能力。

6.为了系统的稳定和以后的检修方便，所有联网接线的线头不能放在管内或容易被水浸到的地方，接头处应作焊锡处理后用热缩管包好并做好防水防潮处理。

7.在主机接线入口处应考虑连接滴水线。

8.不要安装在背景噪声大于70dB的地方，否则室内机听筒噪声可能比较大。

9.安装过程中严禁带电操作。

10.所有连线接好后，反复检查安装无误方可通电。

11.在通电时，如发现有不正常情况，应立即切断电源，直至故障排除。

12.如系统不正常，断电后请分段检查。

如未查明故障原因，请通知代理销售商或厂家售后服务部，切勿自行修理或更换元件而造成系统损坏。

13.带门禁的主机初次使用的IC卡或ID卡需经过管理中心登记发卡之后方可使用。

二、设备安装要求1.安装设备前需对系统所有线路进行全面检查，是否存在断线或短路现象。

2.确认整个系统的线路无任何故障后，方可安装设备，接线的各接点必须加上焊锡。

3.安装设备时必须严格按照产品所附说明书或安装手册进行正确接线。

4.分机安装在住户室内适当的位置，通过线缆与外部设备连接。

不要将室内分机安装在太阳光直接照射的地方、高温或低温的环境（标准温度0--50℃）、滴水或潮湿的环境、灰尘比较大或空气污染严重的地方、背景噪声大于65dB的地方、有强磁场的地方（如非屏蔽音箱附近）或电磁干扰严重的地方（如电动机旁）。

可视楼宇对讲系统安装注意事项一：
1、设备箱安装：
(1)设备箱安装位置、高度等应符合设计要求，在无设计要求时，应安装在较隐蔽或安全的地方，底边距地面宜为1.45m。

(2)明装时，应按设计位置，用膨胀螺栓固定，箱体应水平不倾斜。

(3)暗装时，箱体应紧贴建筑物表面，严禁采用电焊或气焊将箱体与预埋管焊在一起，管人箱体应用锁具固定。

可视楼宇对讲系统安装注意事项二：
1、设备安装
(1)电源箱通常安装在弱电井内，距离地面1.5米左右。

电源正常工作时不可倒放或侧放。

(2)门口主机的安装。

门口主机通常镶嵌在防盗门或墙体主机预埋盒内。

主机上边距地不宜高于1.6m，操作面板应面向访客且便于操作。

安装应牢固可靠，并应保证摄像镜头的有效视角范围。

室外对讲门口主机安装时。

主机与墙之间为防止雨水进人，要用玻璃胶堵住缝隙，主机安装高度为摄像头距地而1.45m。

(3)室内机安装。

室内机一般安装在室内的门口内墙上，安装高度中心距地面1.3-1.5m，安装应牢固可靠，平直不倾斜。

(4)联网型(可视)对讲系统的竹理机宜安装在监控中心内或小区出人口的值班室内，安装应牢固可靠。

楼宇可视对讲系统安装注意事项三：
1、设备接线
(1)接线前，对已经敷设好的线缆再次检查线间和线对地的绝缘，合格后才可按照设备接线图进行端接。

(2)对讲主机采用专用接头与线缆进行连接的，压接应牢固可靠，接线端应按要求进行编号。

设备应压接好保护地线,接地电阻值应符合设计要求。

分享来自川安智能科技。

可视对讲系统的安装方法与调试技巧安装方法：1.选定安装位置：首先需要根据实际需求选择安装位置，通常选择在门口或门禁处。

安装位置需要保证能够清晰地看到访客的脸部，并且方便对访客进行视频通话。

2.安装固定支架：根据所购买的可视对讲系统的不同，选择合适的固定支架。

将固定支架固定在墙壁上，确保稳固可靠。

3.连接电源：将可视对讲系统的电源线连接到电源插座上，并确认系统正常供电。

4.连接网络：如果可视对讲系统有网络功能，需要连接一个可用的网络接口。

可以通过有线连接或者Wi-Fi连接方式进行。

5.安装室内机：根据需要，在室内选择合适的位置安装室内机。

通常室内机可以放置在客厅或者门口的便捷位置。

6.连接室内机和门口机：根据可视对讲系统的不同，可以通过线缆进行连接，也可以通过无线方式进行连接。

按照说明书将室内机和门口机进行连接。

7.调试：系统安装完毕后，需要进行调试以确保系统正常工作。

调试技巧：1.检查供电：确认室内机和门口机都正常得到供电，可以通过观察指示灯的亮灭情况来判断。

2.检查网络连接：如果系统有网络功能，需要确认网络连接正常，可以通过室内机界面的网络设置来查看。

3.调整影像质量：根据需要，可以通过室内机的设置来调整视频通话的画质。

可以调整亮度、对比度等参数来获得更清晰的影像。

4.测试通话功能：与门口机进行通话测试，确认声音传输和麦克风的效果。

5.调整镜头角度：确认门口机的镜头角度合适，能够清晰地拍摄到访客的脸部。

6.测试远程访问：如果有远程访问功能，可以通过手机或者电脑进行远程访问测试，确认可以正常远程视频通话。

7.测试报警功能：如果系统有报警功能，可以通过触发门铃按钮或者其他设置来测试报警功能的正常工作。

8.检查录像功能：确认系统的录像功能正常工作，可以通过室内机界面或者移动设备上的APP来确认。

楼宇可视对讲系统安装与调试1. 概述随着物联网技术的不断发展，楼宇可视对讲系统在现代化城市中逐渐得到广泛应用。

楼宇可视对讲系统主要由室内室外两个部分组成，室外设备通常由门禁控制器、视频监控器、读卡器等组成，而室内设备则包括室内机、管理机等。

楼宇可视对讲系统通过网络连接实现远程互动，方便业主与访客之间的通信与沟通。

本文主要介绍楼宇可视对讲系统的安装与调试步骤，帮助安装工程师和技术人员了解安装流程和注意事项。

2. 硬件环境在进行楼宇可视对讲系统安装前，需要准备以下硬件设备：2.1 室外设备•门禁控制器（含读卡器）•视频监控器•电源适配器2.2 室内设备•室内机•管理机•电源适配器2.3 网络连接•网线•网络交换机3. 安装步骤3.1 准备工作在开始安装前，需进行以下准备工作：•确定每个设备的安装位置和电源接口。

•确认网络连接的正常性和可用性。

•对设备进行初步检查，确保设备无任何损坏或缺陷。

3.2 室外设备安装1.门禁控制器安装（1）找到合适的安装位置，确保门禁控制器与读卡器、电源适配器均能够正确连接。

（2）使用螺丝将门禁控制器和读卡器固定在合适位置。

（3）将门禁控制器与读卡器用线缆连接，确保连接正确无误。

2.视频监控器安装（1）找到合适的安装位置，确保视频监控器、电源适配器均能够正确连接。

（2）使用螺丝将视频监控器固定在合适位置。

（3）将视频监控器与电源适配器用线缆连接，确保连接正确无误。

3.3 室内设备安装1.室内机安装（1）找到合适的安装位置，确保室内机与管理机、电源适配器均能够正确连接。

（2）使用螺丝将室内机固定在合适位置。

（3）将室内机与电源适配器用线缆连接，确保连接正确无误。

2.管理机安装（1）找到合适的安装位置，确保管理机与室内机、网络交换机、电源适配器均能够正确连接。

（2）使用螺丝将管理机固定在合适位置。

（3）将管理机与网络交换机、室内机、电源适配器用线缆连接，确保连接正确无误。

3.4 调试在安装完所有设备后，需要对楼宇可视对讲系统进行调试，确保系统正常运行。

楼宇可视对讲系统怎么安装
1、楼宇可视对讲系统安装步骤与要点一：设备箱安装。

设备箱安装位置、高度等应符合设计要求，在无设计要求时，应安装在较隐蔽或安全的地方，底边距地面宜为1.4m。

明装时，应按设计位皿，用膨胀螺栓固定，箱体应水平不倾斜。

暗装时，箱体应紧贴建筑物表面，严禁采用电焊或气焊将箱体与预埋管焊在一起，管人箱体应用锁具固定。

2、楼宇可视对讲系统安装步骤与要点二：设备安装
电源箱通常安装在防盗铁门内侧墙壁，距离电控锁不宜太远，一般在8m以内。

电源正常工作时不可倒放或侧放。

门口主机的安装。

门口主机通常镶嵌在防盗门或墙体主机预埋盒内。

主机底边距地不宜高于1.5m，操作面板应面向访客且便于操作。

安装应牢固可靠，并应保证摄像镜头的有效视角范围。

室外对讲门口主机安装时。

主机与墙之间为防止雨水进人，要用玻璃胶堵住缝隙，主机安装高度为摄像头距地而1.5m。

室内机安装。

室内机一般安装在室内的门口内墙上，安装高度中心距地面1.3-1.5m，安装应牢固可靠，平直不倾斜。

联网型(可视)对讲系统的竹理机宜安装在监控中心内或小区出人口的值班室内，安装应牢固可靠。

3、楼宇可视对讲系统安装步骤与要点三：设备接线
接线前，对已经敷设好的线缆再次检查线间和线对地的绝缘，
合格后才可按照设备接线图进行端接。

对讲主机采用专用接头与线缆进行连接的，压接应牢固可靠，接线端应按图纸进行编号。

设备及电缆屏蔽层应压接好保护地线,接地电阻值应符合设计要求。

分享来自奇科科技。

完整版)楼宇可视对讲系统安装与调试楼宇对讲系统的安装和调试需要进行管线施工，包括系统的布线和敷设。

在施工过程中，需要遵守国家规定的“电气装置工程施工和验收规范”以及其他相关规范和规定。

其中，线材选用是施工的重点之一。

除了按设计要求选择线材的主要性能、技术数据和型号，还需要考虑不同环境和安装距离下选用不同规格和线径。

一般情况下，可以按照表格来选择线径规格和常用同轴电缆的最大传输距离。

在管线敷设方面，室内线路的布线设计和施工应做到短捷、安全可靠，尽量减少与其他管线的交叉跨越，避开环境条件恶劣的场所，便于施工维护。

对于安全防范系统的传输线路，需要注意隐蔽保密。

在施工时，需要遵守相关规定，如传输线路采用绝缘导线时，应采取穿金属管、硬质塑料管、半硬质塑料管或封闭式线槽保护方式布线，优选穿钢管或电线管。

报警线路应采取穿金属管保护，并宜暗敷在非燃烧体结构或吊顶里，其保护层厚度不应小于3cm。

如果必须明敷，应在金属管上采取防火保护措施。

4）为保证安全，穿管绝缘导线或电缆的总截面积应不超过管内截面积的40%。

敷设于封闭或线槽内的绝缘导线或电缆的总截面积不应大于线槽净截面积的50%。

5）不同系统、不同电压等级、不同电流类别的线路不应穿在同一管内或线槽的同一槽孔内。

6）弱电线路的电缆竖井应与强电电缆的竖井分别设置。

如果受条件限制必须合用，应将弱电和强电线路分别布置在竖井的两侧。

7）在建筑抹灰和地面工程结束后进行管内或线槽的穿线。

在穿线前，应将管内或线槽内的积水和杂物清除干净。

管内不应有铁屑和毛刺，切断口应锉平，管口应刮光。

8）导线在管内或线槽内不应有接头或扭结。

导线的接头应在接线盒内焊接或用端子连接。

小截面导线连接时可以绞接，绞接匝数应在五匝以上，然后搪锡，用绝缘胶带包扎。

9）在多尘或潮湿场所敷设管路的管口和管子连接处应作密封处理，可以加橡胶垫等。

10）当管子长度每超过45m且无弯曲时、每超过30m且有一个弯曲时、每超过20m且有二个弯曲时、每超过12m且有三个弯曲时，应在便于接线处装设接线盒。

可视楼宇对讲机的安装和调试作者：黄小妹来源：《农家科技下旬刊》2018年第01期摘要：本文以本人的企业实践学习内容为主要切入点阐述了可视楼宇对讲机的安装和调试过程，根据本人教学实际和企业性质确定了可视楼宇对讲机的安装和调试作为研究课题名称，论述了该课题的地位和作用，确定了课题的实施方案，按着方案要求完成该课题的设计工作并调试成功，设计成果说明了该课题的指导意义，反思了设计过程中不足，为教学工作和科研工作积累了宝贵经验，提供了丰富的素材，为今后专业课题的进一步研究奠定了良好的基础。

关键词：可视；楼宇对讲机；安装；调试一、课题名称确定1.公司简介。

某电子科技有限公司成立于2012年，是一个朝气蓬勃有强烈竞争意识、凝聚力的专业生产制造半导体自动化设备的厂家，主要进行楼宇对讲系统、高频变压器的制作，拥有设计、组装、调试等专业的高级技术人员，拥有先进的自动化加工设备，完善的电工生产装配线，具有较强的产品开发与生产能力，生产的产品品种齐全、质量可靠，深受广大客户的信赖和欢迎。

2.课题提出。

根据企业公司的实际生产情况和本人的教学实际，结合学院的总体要求确定了本次课题名称是安装和调试可视楼宇对讲机。

3.课题地位及作用。

该课题属于电子技术应用范畴，针对中高级电气自动化学生，电子技术应用属于其专业基础课和实践技能课的核心课程，因此本课题的设计在实际教学中丰富了课堂的教学内容，拓宽了电子技术实践技能课程的应用范围。

若将其运用到教学中，因其接近于生活，更能提高学生的学习兴趣，使学生达到良好的学习效果，也使教师达到很好的教学效果。

二、课题实施方案1.确定企业实践学习的企业。

在学院教学部门和教学系的统一要求下，由本教研室独立联系暑期赴企业学习的单位，根据所教学科特点确定了某电子科技有限公司作为本次赴企业学习单位。

2.确定企业实践学习所带课题。

根据所教学科要求和专业特点，结合该企业现有生产条件和主要生产产品，决定以可视楼宇对讲机的制作作为课题题目，最终确定了赴企业实践学习的课题。
