暖通空调专业案例-通风

  • 格式：docx
  • 大小：165.54 KB
  • 文档页数：29

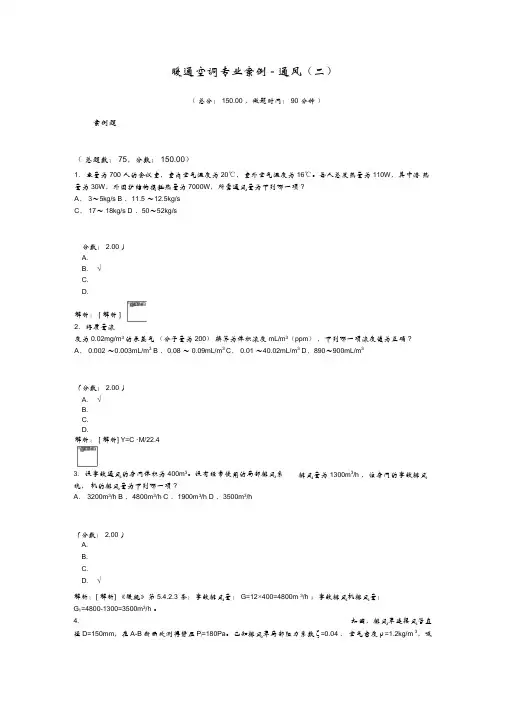

暖通空调专业案例 - 通风（二）

（ 总分： 150.00 ，做题时间： 90 分钟 ）

案例题

（ 总题数： 75，分数： 150.00）

1. 容量为 700 人的会议室，室内空气温度为 20℃，室外空气温度为 16℃。每人总发热量为 110W，其中潜 热量为 30W，外围护结构损耗热量为 7000W，所需通风量为下列哪一项 ?

A． 3～5kg/s B ．11.5 ～12.5kg/s

C． 17～ 18kg/s D ．50～52kg/s

分数： 2.00 ）

A.

B. √

C.

D.

解析： [ 解析 ]

2. 将质量浓度为 0.02mg/m3的汞蒸气 （分子量为 200） 换算为体积浓度 mL/m3（ppm） ，下列哪一项浓度值为正确 ?

A． 0.002 ～0.003mL/m3 B ．0.08 ～ 0.09mL/m3 C． 0.01 ～40.02mL/m3 D．890～900mL/m3

（分数： 2.00 ）

A. √

B.

C.

D.

解析： [ 解析] Y=C ·M/22.4

3. 设事故通风的房间体积为 400m3。设有经常使用的局部排风系统， 机的排风量为下列哪一项 ?

A． 3200m3/h B ．4800m3/h C ．1900m3/h D ．3500m3/h

（分数： 2.00 ）

A.

B.

C.

D. √

解析：[ 解析] 《暖规》第 5.4.2.3 条：事故排风量： G=12×400=4800m 3/h ；事故排风机排风量：

Gfj =4800-1300=3500m3/h 。

4. 如图，排风罩连接风管直径 D=150mm，在 A-B断面处测得静压 Pj=180Pa。已知排风罩局部阻力系数 ζ =0.04 ， 空气密度 ρ =1.2kg/m 3，吸排风量为 1300m3/h ，该房间的事故排风 风口风速可以忽略不计。该排风罩的排风量为下列哪一项 ? A． 3430～3460m3/h B ．1075～1105m3/h

C． 680～ 710m3/h D ．2150～2180m3/h

（分数： 2.00 ）

A.

B. √

C.

D.

解析： [ 解析 ]

5. 某厂房需通风量

G=414035kg/h，室外通风计算温度 t w=26℃，工作区温度 t n=31℃，有效热量系数 m=0.33， 高低侧窗户中心高差 7m，天窗与侧窗流量系数 μ=0.44 ，空气密度用 ρ t =353/（273+t） 计算，当侧窗面积 Fj =140m2时，天窗面积为下列哪一项 ?

A． 106～ 107m2 B．70～71m2

22

C． 96～ 97m2D． 158～162m2

分数： 2.00 )

A.

B.

C.

D. √

解析： [ 解析] t n=31℃， ρn=353/(273+31)=1.161kg/m 3因通风量及侧窗面积已定，故中和面位置已定，设 h1 为中和面到侧窗中心的高度

6. 风道中空气压力测定如图所示， a=300Pa，b=135Pa， c=165Pa，以上压力值是在大气压力 B=101.3kPa ，

t=20℃时的测定值，求 A点空气流速应为下列哪一项 ?（ 计算或查表取小数点后一位即可 ）

A． 21.5

～ 22.5m/s

B． 16.5

～ 17.5m/s

C． 14.5

～ 15.5m/s

D． 10～11m/s

分数： 2.00 )

A.

B.

C. √

D.

解析： [ 解析 ]h1=3.86m h 2=7-3.86=3.14m 7. 某工业厂房设筒形风帽排风，该风帽直径 d=800mm，风管长度 l=4m，风管局部阻力系数之和∑ ξ≈0.5

室外计算风速 vw=3m/s 时，仅有风压作用，该风帽排风量为下列哪一项 ?

A． 2700～2800m3/h B ．2500～2600m3/h

C．＞ 2800m3/h D ．＜ 2500m3/h

分数： 2.00 )

A.

B. √

C.

D.

解析： [ 解析 ] 《二版教材》：

3 2558m3/h

8. 工作台设置一侧吸罩，其罩口尺寸为 400mm×800mm，罩口至污染源的最大距离为 800mm，控制点吸入速

度 vx=0.5m/s ，该排风罩的排风量为下列何值 注：当 a/b=1.0 ， x/b=2.0 时， vx/v o=0.035 ； 当 a/b=2.0 ，

x/b=2.0 时， vx/v o=0.06 ；

当 a/b=2.0 ， x/b=1.0 时， vx/v o=0.15 ； 当 a/b=1.0 ， x/b=1.0 时， vx/v o=0.095 ；

a——罩高， b——罩宽。

17000m3/h B ．9500～ 9700m3/h

C． 3800～3900m3/h D ．6000～6100m3/h

(分数： 2.00 )

A.

B.

C.

D. √

解析： [解析] 《二版教材》：假想罩尺寸为 800mm×800mm，则 a/b=1.0 、 x/b=1.0 ，查得 vx/v o=0.095 ，

vo=v×/0.095=0.5/0.95=5.263m/s ，L=3600×v o×F=3600×5.263 ×0.4 ×0.8=6063m 3/h 。

9. 经测定某除尘器入口粉尘的质量粒径分布及其分级效率如下表所列，问该除尘器的全效率为下列何值 粒径范围 ( μm) 0～5 5～10 10～20 20～40 ＞40 粒径分布 (%) 20 10

20 20 30 除尘器分级效率 (%) 40 80 90 95 100

A． 78%～ 81% B．82%～ 84%

C． 86%～ 88%D．88．5%～ 90.5%

分数： 2.00 )

A.

B. √

C.

D.

解析： [ 解析 ] η =∑

3

10. 某锅炉房烧掉 500kg 煤时，共产生的烟气量为 5000m3，1kg 煤散发的 SO2 量为 16g，问燃煤烟气中 SO2 的

体积浓度为下列何值 ?(SO2 的分子量为 64) (d c)· η(dc)=(20×40+10×80+20×90+20×95+30×100)÷100=8300=83% A． 550～ 570ppm B．0.5 ～0.6ppm

C． 800～ 900ppm D．440～460ppm

（分数： 2.00 ）

A. √

B.

C.

D.

解析： ［解析］ SO 2散发量 16×500=8000g，烟气浓度： 8000÷5000=1.6g /m3=1600mg/m3。 换算为标准状态下的体积浓度： C=22.4×y/M=22.4 ×1600/64=560ppm。

11. 某车间局部机械排风系统的排风量 Gjp =0.6kg/s ，设带有空气加热器的机械进风系统作补风和采暖，机

械进风量 Gjj =0.54kg/s ，该车间采暖需热量 Q=5.8kW，冬季采暖室外计算温度 t w=- 15℃，室内采暖计算温度 t

n=15℃。求机械进风系统的送风温度 t s 为下列何值 ?

A． 31～33℃ B． 28～30℃ C． 34～36℃ D．＞36℃

（分数： 2.00 ）

A.

B. √

C.

D.

解析：［ 解析］ 质量平衡 Gjp +Gzp=Gjj +Gzj Gzj =Gjp -Gjj =0.6-0.54=0.06kg/s

由热平衡 C·Gjj ·ts+C·Gzj ·tw=Q+C·Gjp ·tn

1.01×0.54×ts+1.01×0.06×（-15）=5.8+1.01 ×0.6 ×15， t s=28.97C

12. 某工厂通风系统， 采用矩形薄钢板风管 （ 管壁粗糙度为 0.15mm）尺寸为 a×b=210mm×190mm， 在夏季测得 管内空气流速 v=12m/s，温度 t=100℃， 计算出该风管的单位长度摩擦压力损失为下列何值 ?（已知：当地大

气压力为 80.80kPa ，要求按流速查相关图表计算，不需要进行空气密度和黏度修正 ）

A． 7.4 ～ 7.6Pa/m B ．7.1 ～ 7.3Pa/m

C． 5.7 ～ 6.0Pa/m D ．5.3 ～ 5.6Pa/m

（分数： 2.00 ）

A.

B.

C. √

D.

解析： ［ 解析 ］ 《二版教材》图表及公式：

流速当量直径

Dv=200mm，

v=12m/s，查得

Rm0=9Pa/m；

温度压力修正：

13. 某负压运行的袋式除尘器，在除尘器进口测得风压量为 5000m3/h ，相应含尘浓度为 3120mg/m3，除尘器

的全效率为 99%，漏风率为 4%，该除尘器出口空气的含尘浓度为下列何值 ?

33

A． 29～31mg/m3 B ． 32～ 34mg/m3 C． 35～37mg/m3 D． 38～ 40mg/m3 分数： 2.00 )

A. √

B.

C.

D.

率 η =0.9 ，电动机与风机直联，电动机容量安全系数 K=1.15 ，问电动机功率为下列何值 ?

A． 27.6 ～28kW B．3.4 ～3.5kW C ． 34～35kW D．30～31kW

分数： 2.00 )

A.

B.

C. √

D.

14. 要求一通风机风量 L=48600m3/h ，风机入口气流全压 P1=-1800Pa ，出口气流全压 P2=200Pa，风机全压效

15. 某办公室体积为 200m3，新风量为每小时换气 2 次，初始室内空气中 CO2 含量与室外相同，为 0.05%，工

作人员每个呼出 CO2量为 19.8g/h 当 CO2含量始终≯ 0.1%时，室内最多容纳人数为下列哪一项

A．18 B．19

C．20 D．21

分数： 2.00 )

A.

B. √

C.

D.

解析： [解析] 新风量 L=200×2=400m3/h ，根据《二版教材》：室外 CO2浓度(注意千分号 )：

3

y0=CM/22.4=0.05%×1000×44/22.4=0.982g/m 3。 因室内 CO2 含量约为 0.1%，即 y2=2×0.982g/m

3。 最后， 代入得 二版教材》公式 L=x/(y 2-y 0)=400 ，其中 x=19.8N

N=19.8 人，取 19 人。

16. 某局部排风系统，由总管通过三根支管 (管径均为

系数均相等 )连接。已知：总管流量 7020m3/h ，在各支管与局部排风罩连接处的管中平均静压分别为： -196Pa； B罩， -169Pa； C罩， -144Pa 。A罩的排风量为下列何值 ?

A． 2160～2180m3/h B ．2320～2370m3/h

C． 2500～2540m3/h D ．2680～2720m3/h 220) 分别与 A、B、C三个局部排风罩 ( 局部阻力

A 罩，

分数： 2.00 )

A.

B.

C. √

D. 解析： [ 解析 ] 解得 y2=30mg/m3

解析： [ 解析 ]
