库房制冷设备维修方案

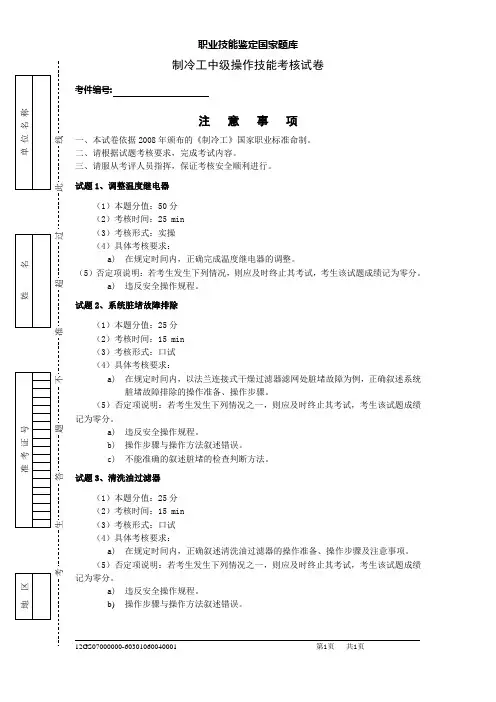

职业技能鉴定国家题库

制冷工中级操作技能考核试卷

考件编号:

12GS07000000-60301060040001 第1页 共1页 注 意 事 项

一、本试卷依据2008年颁布的《制冷工》国家职业标准命制。

二、请根据试题考核要求，完成考试内容。

三、请服从考评人员指挥，保证考核安全顺利进行。

试题1、调整温度继电器

（1）本题分值：50分

（2）考核时间：25 min

（3）考核形式：实操

（4）具体考核要求：

a) 在规定时间内，正确完成温度继电器的调整。

（5）否定项说明：若考生发生下列情况，则应及时终止其考试，考生该试题成绩记为零分。

a) 违反安全操作规程。

试题2、系统脏堵故障排除

（1）本题分值：25分

（2）考核时间：15 min

（3）考核形式：口试

（4）具体考核要求：

a) 在规定时间内，以法兰连接式干燥过滤器滤网处脏堵故障为例，正确叙述系统脏堵故障排除的操作准备、操作步骤。

（5）否定项说明：若考生发生下列情况之一，则应及时终止其考试，考生该试题成绩记为零分。

a) 违反安全操作规程。

b) 操作步骤与操作方法叙述错误。

c) 不能准确的叙述脏堵的检查判断方法。

试题3、清洗油过滤器

（1）本题分值：25分

（2）考核时间：15 min

（3）考核形式：口试

（4）具体考核要求：

a) 在规定时间内，正确叙述清洗油过滤器的操作准备、操作步骤及注意事项。

（5）否定项说明：若考生发生下列情况之一，则应及时终止其考试，考生该试题成绩记为零分。

a) 违反安全操作规程。

b) 操作步骤与操作方法叙述错误。 考 生 答 题 不 准 超 过 此 线

制冷设备的日常维修与保养规程

制冷设备维修保养操作人员必须按照公司的各项规定，进行维修保养施工，为了规范施工操作,特制定本岗位职责,以便执行。

一、 年度维修，保养检查内容

1、 检查所有的制冷管道阀门，如有老化或泄漏，则更换或者修复。

2、 对整个制冷系统，供回水系统，进行检漏检查，如有泄漏，则进行捉漏。

3、 检查、保养冷水系统，杜绝因系统漏气而导至制冷效果差。。

4、 进行真空度的检查保养。

5、 检查化验乙二醇、水的标准，如不合格，需作补充更换。

6、 检查、保养、校正电气控制元件，有损坏的则进行修理和更换。

7、 检查及紧固电器控制柜及相关电路上电线接点。

8、检查各种电动泵的作业情况（如：屏蔽泵及各种水泵等），检测各泵电机的绝缘情况，检测其工作电流。

9、检查蒸发管和冷凝管是否腐蚀及结垢，如结垢，则建议进行化学除垢。

10、如管道无结垢，则建议进行水质保养。

11、化学除垢和水质保养用目前市场上最新的中性药剂进行清洗和保养，以

防酸洗或碱洗掌握不当而引起的对机组管道和系统管道的腐蚀。

12、在试运行中检查各管路系统中阀门（调节阀、闸阀、电动阀、蝶阀、球阀等）的开闭情况及流量。如发现异常，则应当进行修理或更换。 13、在维修保养施工检查情况正常的前提下，对整机进行统一调试。根据调试正常的各项测试指标做好书面记录。并按照要求办理由业主或甲方签证的验收手续。

二、运行中的巡检

1、 机组运行中，每天每班进行现场巡检。

2、 检查在运行中机组运行是否存在异常情况产生。如发现情况应该及时找出原因，并予以排除。

3、 检测电动泵的运行电流，以判断其运行是否正常。

4、 根据不同季节，调整各流量阀的流量。

5、 检查机组冷剂水是否有污染，如存在污染，找出造成原因，并及时排除。

6、 检查机组制冷量是否正常。如不正常，及时调整。

制冷设备维修保养

一、 制冷设备简易工作流程

压缩机（压缩）、冷凝器（散热）、节流阀（节流）、蒸发器（制冷）、回到压缩机完成制冷循环。

压缩机：吸入、压缩和输送制冷剂蒸汽。

节流阀：节流降压，并调节进入蒸发器的制冷剂流量。

蒸发器：吸收热量（输出冷量）而制冷。

冷凝器：将压缩机升压排出的制冷剂过热蒸汽冷却冷凝成液体，我单位现使用风冷式冷凝器。

高压区：压缩机排出口至节流阀入口。

低压区：节流阀出口至压缩机吸入口。

二、 制冷剂分类

高温（低压）制冷剂：R11、R21

中温中压制冷剂：R12、R22、R502等

低温（高压）制冷剂：R13、R14等

根据观察我单位现使用的是R22制冷剂，有限溶于润滑油，R22易冰塞，

R22冷凝压力约1.4MPa。

三、 故障判断方法

一看、二摸、三听、四测

1、一看

仔细观察外形是否完好，各部件有无损坏，各处管路有无断裂，各焊口是否有油渍（有油渍说明有渗漏）。

电气元件安装位置有无松脱现象。 用压力表测一下运行压力值是否正常。在环境温度为30℃时，用R22的空调低压表压力应为0.49～0.51MPa，高压表压力应在1.8～2.0MPa左右。

2、二摸

将被检测的空调器室外机外壳卸掉，启动压缩机运行15分钟。

用手放在出风口，有热风为正常。

摸压缩机外壳是否有过热的感觉（夏季应有烫手感）。

摸压缩机高压排气管，夏天应烫手，冬天应感觉很热，若不烫或不热，则可能是制冷剂泄漏。

摸低压吸气管应有发凉的感觉。

3.三听

听空调器运行发出的各种声音：

风扇运行声应平稳而均匀，若出现金属碰撞声，则说明是扇页变形或轴心不正。

压缩机运行声应平稳而均匀，若通电后压缩机内出现“嗡嗡”声，说明压缩机出现了机械故障，而不能启动运行。

4.四测

用万用表测电源电压、绝缘电阻。

用电流表测量运行电流等电气参数是否符合要求。

用电子检漏仪检查制冷剂有无泄漏和泄漏程度。

课程标准

课程编号 课程名称 制冷设备的维修 基准学时 120

课程目标

制冷设备的维修是制冷设备制造安装与维修大专专业必须重点掌握的专业核心课程，本课程是根据制冷设备的维修及安装公司与中央空调工程设计及安装公司工程设计工作岗位能力要求所开设的专业技术课程。设置该课程的目的是使学生能够适应现代制冷与空调企业的发展需要。通过制冷设备的维修训练，强化制冷设备的维修的能力，实现学生与企业公司的零距离对接。具体目标为：

一、能力目标：

1、具有制冷系统运转及记录分析能力；

2、 能独立规范使用工具、量具、设备、仪器进行制冷设备检测，具备制冷设备基本维修技能；

3、能读懂制冷系统安装图纸，具备制冷系统设备安装能力；

4、具有独立规范使用工具、仪器进行制冷系统设备调试能力；

5、掌握制冷系统安全操作规范，具备独立按安全操作规范进行系统运行操作的能力

6、具备获取和应用制冷设备维修资料的能力；

7、掌握工业用电基本知识，会进行电机运转方向判断和调整。

8、具有工作结束后恢复工作现场的意识和习惯。

二、知识目标：

1、具备制冷设备结构、原理、使用、维护、修理、检测、故障诊断与排除的基本知识；

2、具备制冷设备维修仪器、设备、常用工具、量具使用的基本知识；

3、熟悉制冷设备安装规范，掌握制冷设备安装要求，具备制冷设备安装基本知识；

4、掌握电工电子基本知识，会看常用家用制冷设备电路图；

5、掌握工业用电基本知识。

三、职业素质目标：

1、具备自主学习能力，独立分析和解决专业问题， 2、具备团队合作、沟通协调能力

3、具备组织管理和持续改进能力

4、7s能力

课程内容

1、家用冰箱常见故障维修。

2、冰柜常见故障维修。

3、分体式空调常见故障维修。

4、多联机空调常见故障维修。

5、总结归纳学习过程。

学习任务或教学课题

序号 学习任务或教学课题名称 参考学时

1 家用冰箱常见故障维修 30

2 冰柜常见故障维修 30
