螺杆泵的工作原理及工作特点

螺杆泵工作原理

螺杆泵是一种常用的正位移泵，它通过旋转螺杆和泵壳之间的配合间隙，将液体从吸入端输送到排出端。螺杆泵具有结构简单、体积小、流量稳定等优点，广泛应用于化工、石油、食品等领域。

螺杆泵的工作原理可以分为吸入、输送和排出三个阶段。

1. 吸入阶段：

在螺杆泵工作开始时，泵腔内的压力较低，螺杆与泵壳之间的配合间隙形成一个吸入腔。当螺杆旋转时，吸入腔体积逐渐增大，导致腔内压力下降。此时，液体通过吸入口进入吸入腔，被吸入到泵腔内。

2. 输送阶段：

随着螺杆的旋转，吸入腔逐渐与泵腔分离，形成一个封闭的输送腔。当螺杆继续旋转时，输送腔体积逐渐减小，导致腔内液体被压缩。由于螺杆的连续旋转，液体在螺杆和泵壳之间形成一条连续的密封线，沿着螺杆轴向被推送到排出口。

3. 排出阶段：

当螺杆旋转至排出口附近时，排出腔的体积逐渐增大，腔内压力下降。这时，排出口的阀门打开，液体被排出到外部系统中。随后，螺杆继续旋转，重复上述的吸入、输送和排出过程。

螺杆泵的工作原理基于螺杆与泵壳之间的配合间隙，通过螺杆的旋转运动将液体从吸入端输送到排出端。螺杆泵通常由螺杆、泵壳、吸入口、排出口和驱动装置等组成。螺杆泵的性能受到螺杆形状、配合间隙、转速等因素的影响。 需要注意的是，螺杆泵在使用过程中需要定期检查螺杆和泵壳的磨损情况，以确保其正常工作。此外，螺杆泵还需要根据具体的工况要求选择合适的材料，以防止腐蚀和磨损。

总结起来，螺杆泵工作原理简单明了，通过螺杆的旋转运动，将液体从吸入端吸入到泵腔内，再通过螺杆的推送作用将液体从排出端排出。螺杆泵具有结构简单、体积小、流量稳定等优点，广泛应用于各个领域。

龙源期刊网

浅析螺杆泵的工作原理及应用

作者：申 亮

来源：《中国科技纵横》2010年第22期

摘要：螺杆泵作为一种转子式容积泵，具有流动平稳、自吸性好、压力脉动小等优点，在石油、医药、化工等领域得到了广泛应用。本文系统的介绍了螺杆泵的原理和应用工况，并针对螺杆泵使用过程中可能出现的问题进行了总结分析，为生产管理、工程技术人员提供了参考。

关键词：螺杆泵 应用 故障

1、引言

螺杆泵是一种转子式容积泵，20世纪20年代由法国的勒内•莫依诺发明设计、发明。螺杆泵被水力学院划分为单螺纹类型，是旋转型泵的一个分支。它具有流动平稳，自吸性好，压力脉动小，可输送高粘度介质的特点，因而被广泛地应用于环境保护、石油、医药、化工、食品、建筑、采矿、印刷、造纸等各种不同的领域。随着工业技术的发展，如何普及泵的知识，正确操作和使用螺杆泵也就成为我们必须面对的问题。

2、螺杆泵的工作原理

螺杆泵的主要组成部分是偏心螺杆（转子）和与之相配套的衬套（定子）。按照螺杆个数的不同，螺杆泵可分为单螺杆泵、双螺杆泵、三螺杆泵和五螺杆泵等。在单螺杆泵中，根据螺杆的头数还可分为单头和多头。

螺杆上的螺旋线随着转子的转动而运动，起着推挤液体向前移动的作用。螺杆的断面是半径为R的圆。整个螺杆可以看作是由很多个这样的薄圆盘组成。这些圆盘的中心O1是以偏心距e绕着螺杆本身的轴线O2一边旋转，一边按一定的螺距t向前移动。衬套的断面形状是由两个长度为4e的直线段和两个半径为R的半圆组成的长圆形。衬套的内表面是由许多个这样的断面组成的导程为T的双头内螺旋面，T=2t。

螺杆置于衬套内，在每一个横截面上，螺杆断面和衬套断面都有接触点。当螺杆断面位于衬套长圆形断面的两端时，接触为半圆弧线。在其他位置时，只有a、b两个接触点，如图1所示。这些接触点构成了空间密封线，在衬套的一个导程T内形成一个完整的密封腔。沿着螺杆泵的全长，在螺杆的外螺旋面和衬套的内螺旋面间形成了一个一个的密封腔。当螺杆转动时，靠近吸入端的腔室容积增加，在压差的作用下，物料进入第一个腔室，然后该腔室形成密龙源期刊网

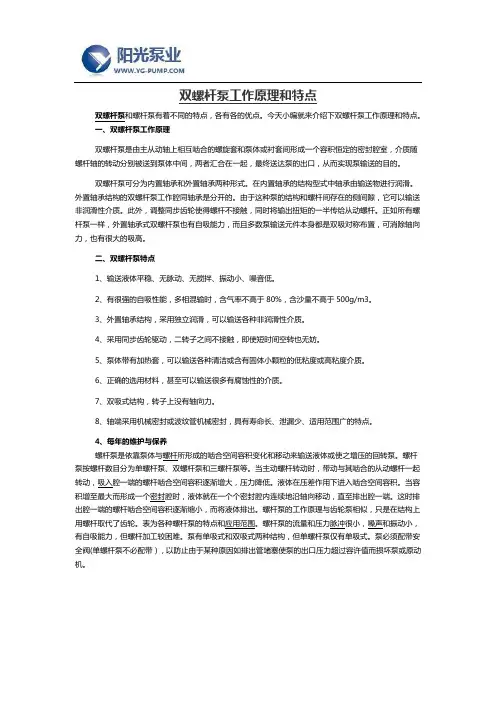

双螺杆泵工作原理和特点

双螺杆泵和螺杆泵有着不同的特点，各有各的优点。今天小编就来介绍下双螺杆泵工作原理和特点。

一、双螺杆泵工作原理

双螺杆泵是由主从动轴上相互啮合的螺旋套和泵体或衬套间形成一个容积恒定的密封腔室，介质随螺杆轴的转动分别被送到泵体中间，两者汇合在一起，最终送达泵的出口，从而实现泵输送的目的。

双螺杆泵可分为内置轴承和外置轴承两种形式。在内置轴承的结构型式中轴承由输送物进行润滑。外置轴承结构的双螺杆泵工作腔同轴承是分开的。由于这种泵的结构和螺杆间存在的侧间隙，它可以输送非润滑性介质。此外，调整同步齿轮使得螺杆不接触，同时将输出扭矩的一半传给从动螺杆。正如所有螺杆泵一样，外置轴承式双螺杆泵也有自吸能力，而且多数泵输送元件本身都是双吸对称布置，可消除轴向力，也有很大的吸高。

二、双螺杆泵特点

1、输送液体平稳、无脉动、无搅拌、振动小、噪音低。

2、有很强的自吸性能，多相混输时，含气率不高于80%，含沙量不高于500g/m3。

3、外置轴承结构，采用独立润滑，可以输送各种非润滑性介质。

4、采用同步齿轮驱动，二转子之间不接触，即使短时间空转也无妨。

5、泵体带有加热套，可以输送各种清洁或含有固体小颗粒的低粘度或高粘度介质。

6、正确的选用材料，甚至可以输送很多有腐蚀性的介质。

7、双吸式结构，转子上没有轴向力。

8、轴端采用机械密封或波纹管机械密封，具有寿命长、泄漏少、适用范围广的特点。

4、每年的维护与保养

螺杆泵是依靠泵体与螺杆所形成的啮合空间容积变化和移动来输送液体或使之增压的回转泵。螺杆泵按螺杆数目分为单螺杆泵、双螺杆泵和三螺杆泵等。当主动螺杆转动时，带动与其啮合的从动螺杆一起转动，吸入腔一端的螺杆啮合空间容积逐渐增大，压力降低。液体在压差作用下进入啮合空间容积。当容积增至最大而形成一个密封腔时，液体就在一个个密封腔内连续地沿轴向移动，直至排出腔一端。这时排出腔一端的螺杆啮合空间容积逐渐缩小，而将液体排出。螺杆泵的工作原理与齿轮泵相似，只是在结构上用螺杆取代了齿轮。表为各种螺杆泵的特点和应用范围。螺杆泵的流量和压力脉冲很小，噪声和振动小，有自吸能力，但螺杆加工较困难。泵有单吸式和双吸式两种结构，但单螺杆泵仅有单吸式。泵必须配带安全阀(单螺杆泵不必配带），以防止由于某种原因如排出管堵塞使泵的出口压力超过容许值而损坏泵或原动机。

单螺杆泵的特征与应用

螺杆泵的特征有单螺杆泵它在传输液体的进程中具有不受搅动、脉动小等特征，现在单螺杆泵普遍用于传输牛奶、啤酒及其一些乳化液等。也正是由于这些单螺杆泵的这些特征，螺杆泵在废水处置系统的油水分离设备中海油普遍的应用，使废水中的油不易乳化，更容易、更干净地被分离出来，优于目前使用较多的柱塞泵。

单螺杆泵的特征可以达到介质、汽体与固体多相混输，这是绝大多数的其他泵类无法达到的，故有着巨大的意义。它还可以代替投加各种化学添加剂的柱塞计量泵，计量精度相当靠谱，可以满足98%。单螺杆泵与其他型号泵相比，自吸式效率强，通常对液体为清水的吸上高度可达6m，对某些液体在某些转速下最高可达 八、5m,这也拓宽了它的应用领域,完全可以当作自吸式泵应用。

务必指出使用于食品、医药等领域，不锈钢螺杆泵务必适合有关卫生的严格标准。其定子务必使用无毒、无味的橡胶，与传输液体相触碰的零部件都应不被腐蚀，泵内部空间的流道应光滑，使用不必拆解用流动与漂流即能冲洗干净，确保泵内无残留物与细菌的滋生。然而，即使是使用了无毒、无味的橡胶定子，其磨屑不可减少地仍会混入传输的液体中，这对食品与药品等液体，从环保的需求看是并不适合的。目前有些国家的这些领域已使用双螺杆泵或罗茨泵代替单螺杆泵，尽管它们的价格较高，但对食品与药品更为安全。

单螺杆泵的应用在舰船上的应用较晚，使用较多的是处置舱底油污系统的油水分离设备(泵流量通常小于10m3/h，排出压头为0.2/mPa左右，转速通常为 200r/min左右)、污物污水处置设备与废物焚烧炉系统等中作传输泵，在粪便焚烧系统大都使用微型单螺杆泵(转速降为50~60r/min，此时泵流量 lL/min、排出压头为0.2MPa左右，吸上高度约2m)，这些泵由于转速低，寿命就很长。此外，还有用作渣油泵、舱底泵、海泵、甲板冲洗泵与货油泵等，通常都用于低压小泵流量工况。
