变压器后备保护动作的处理步骤

变压器后备保护分析与动作跳闸处理原则

一、变压器后备保护的分析

变压器后备保护是保护变压器免于由于内部故障或外部原因引起的过电流、欠电压、过温度等异常情况，从而保证变压器的正常运行和延长其使用寿命的重要措施。变压器后备保护的分析主要包括对变压器运行情况的监测和故障诊断。

1.监测变压器运行情况：

监测变压器的运行情况是通过对变压器的各项参数进行实时监测，包括电流、电压、温度等。其中，电流是变压器运行的重要参数，通过检测电流的大小和变化趋势，可以判断变压器是否处于正常运行状态。电压是供电给变压器的重要参数，通过检测电压的稳定性和输出质量，可以判断变压器是否受到过电压或欠电压的影响。温度是变压器工作的重要参数，通过检测变压器各部位的温度变化，可以判断变压器是否处于正常工作温度范围内。

2.故障诊断：

故障诊断是根据变压器的实际使用情况和各项参数的变化情况，通过分析故障原因和故障特征，确定变压器的故障类型和位置。常见的变压器故障包括短路、接地、绕组开路、绝缘老化等。通过对故障的分析和诊断，可以及时采取相应的措施进行处理，保证变压器的正常工作。

1.过电流保护跳闸处理原则： 当变压器的电流超过额定电流的一定倍数时，应立即进行过电流保护跳闸处理。跳闸保护的动作时间应根据变压器的额定容量和负载情况进行合理设定，不能过早跳闸，也不能过迟跳闸，以免损坏变压器和其他设备。

2.过温度保护跳闸处理原则：

当变压器的温度超过设定的上限温度时，应立即进行过温度保护跳闸处理。跳闸保护的动作时间应根据变压器的额定容量和散热条件进行合理设定，不能过早跳闸，也不能过迟跳闸，以免损坏变压器。

3.欠电压保护跳闸处理原则：

当变压器的输入电压低于设定的阈值时，应立即进行欠电压保护跳闸处理。跳闸保护的动作时间应根据变压器的额定容量和敏感度要求进行合理设定，不能过早跳闸，也不能过迟跳闸，以免对网络供电和用户用电造成不良影响。

4.短路和接地保护跳闸处理原则：

变压器后备保护分析与动作跳闸处理原则

一、后备保护分析

1.差动保护：差动保护是变压器后备保护中最重要的一部分。其主要原理是通过监测变压器的输入和输出电流之间的差异，来判断变压器内部是否发生故障。当差动电流大于设定阈值时，差动保护动作，切断变压器电路，以保护变压器。

2.过流保护：过流保护是指变压器输入端或输出端电流超过额定值时，保护装置会发出信号使断路器或刀闸跳闸，以切断电路。过流保护是保护变压器的重要手段之一，用于防止变压器过负荷运行和短路故障。

3.过温保护：变压器内部温度的急剧升高会导致变压器绝缘材料老化和失效，进而引发火灾事故。因此，过温保护是必要的。过温保护通常采用温度传感器监测变压器内部温度，一旦温度超过设定值，保护装置会发出信号，切断电源，停止变压器的运行。

当变压器后备保护装置动作跳闸时，需要及时采取相应的措施进行处理，以保证变压器的安全和设备的正常运行。

1.检查故障原因：首先应该对动作跳闸的原因进行全面、系统的分析，判断是否属于故障动作，并找出故障原因。可能的故障原因包括变压器内部短路、过载、绕组接地等。通过检查，可以排除虚警动作，保证变压器的正常运行。

2.故障修复：一旦确定故障原因，需要及时进行故障修复。对于短路故障，应排除短路点，修复绕组；对于过载故障，应调整负载，使变压器运行在正常负荷范围内；对于绕组接地故障，应检修绝缘层，排除接地点。 3.冷却处理：当变压器发生过温时，需要采取相应的冷却处理措施。可以通过增加散热器的风量、使用冷却风扇等方式进行冷却，降低变压器内部温度。

4.环境监测：为了预防类似故障的再次发生，需要对变压器周围的环境进行监测。如监测变压器输入电流和输出电流的差值，监测变压器运行时的温度等参数，及时发现异常情况并采取相应措施。

5.设备保养：定期对变压器进行保养和检修，检查差动保护、过流保护、过温保护等保护装置的运行情况，保证其可靠性和正常功能。

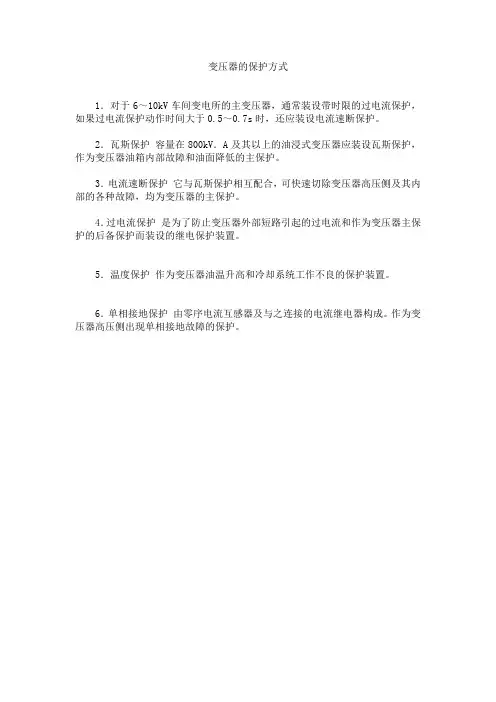

变压器的保护方式

1．对于6～10kV车间变电所的主变压器，通常装设带时限的过电流保护，如果过电流保护动作时间大于0.5～0.7s时，还应装设电流速断保护。

2．瓦斯保护 容量在800kV．A及其以上的油浸式变压器应装设瓦斯保护，作为变压器油箱内部故障和油面降低的主保护。

3．电流速断保护 它与瓦斯保护相互配合，可快速切除变压器高压侧及其内部的各种故障，均为变压器的主保护。

4．过电流保护 是为了防止变压器外部短路引起的过电流和作为变压器主保护的后备保护而装设的继电保护装置。

5．温度保护 作为变压器油温升高和冷却系统工作不良的保护装置。

6．单相接地保护 由零序电流互感器及与之连接的电流继电器构成。作为变压器高压侧出现单相接地故障的保护。

变压器后备保护分析与动作跳闸处理原则

1. 引言

变压器是电力系统中的重要设备，为保障电力系统的运行稳定性和安全性，需要对变压器进行全面的保护和管理。其中，后备保护是保障变压器安全运行的重要手段之一，本文将对变压器后备保护进行分析，并对动作跳闸处理原则进行探讨。

2. 变压器后备保护概述

变压器后备保护是指在主保护失灵或运行异常时，为防止变压器继续运行而采取的保护措施。其目的是保障变压器运行安全，防止事故的发生。

变压器后备保护通常包括以下几种类型：

2.1 奇数次谐波保护

奇数次谐波保护是通过测量变压器两侧电压的奇数次谐波电压，来判断是否发生故障。当变压器内部发生故障时，会产生奇数次谐波电流，从而导致两侧电压的奇数次谐波电压不等。此时，保护装置会发出动作信号，切断变压器的电源，以防止事故的进一步扩大。

2.2 过电压保护

过电压保护是指在变压器出现过电压时，通过切断电源，以保护变压器安全运行。过电压保护通常分为瞬变过电压保护和持续过电压保护两种，其中瞬变过电压保护是指对高压侧电压瞬间剧烈波动所采取的保护措施，而持续过电压保护则是指对发生长时间过电压的情况所采取的保护措施。

2.3 欠电压保护

欠电压保护是指在变压器出现欠电压时，通过切断电源，以保护变压器安全运行。欠电压保护可以有效避免变压器在电网电压异常下继续工作，从而导致事故。

2.4 瞬时过流保护

瞬时过流保护是指通过测量变压器两侧电流的波形和幅值来判断变压器是否出现故障。当变压器内部出现短路等故障时，会产生高幅值的电流，从而导致保护装置动作，切断电源，以保护变压器安全运行。

3. 变压器后备保护动作跳闸处理原则

变压器后备保护动作跳闸时，需要对保护装置和变压器进行检查和处理，以确定动作原因和故障位置，全面保障变压器安全运行。变压器后备保护动作跳闸处理原则主要包括以下几点：

3.1 处理动作跳闸信号

当变压器后备保护装置发出动作跳闸信号时，需要及时处理，以确定动作原因和故障位置。处理动作跳闸信号主要包括以下几个步骤：
