安规考试题考试人：日期一、填空题（每空1分共57分）1、设备不停电时的安全距离；电压在10KV及以下时，安全距离为电压为66KV或110KV时安全距离为。
2、电气设备分为高压和低压两种：为高压电气设备,电压等级在为低压电气设备。
3、设备双重名称指的是和。
4、在一经合闸即可送电到工作地点的断路器和隔离开关的操作把手上，均应悬挂或的标示牌。
5、遇有电气设备着火时，应立即将，然后进行。
6、工作票的执行程序有、、、、五个步骤。
7、装设接地线应先接，后接，接地线应。
拆接地线的顺序与此相反。
8、停电拉闸操作应按照一一的顺序依次进行，送电合闸操作应按与上述相反的顺序进行。
禁止。
9、倒闸操作可以通过、、。
10、高压室的钥匙应至少有把，由负责保管；。
一把使用，一把专供使用，其他可以使用，但应巡视或当日工作结束后交还。
11、雷雨天气巡视室外高压设备时，应，并不得靠近。
12、所谓运用中的电气设备，系指、或的电气设备。
13、一张操作票只能填写。
14、高压设备发生接地时，室内不得接触故障点,室外不得接近故障点以内。
15、室内高压设备的隔离室设有遮拦，遮拦的高度在以上。
16、作废的操作票，应注明“”字样，未执行的应注明“”字样，已操作的应注明“”字样。
操作票应保存年。
17、心肺复苏法支持生命的基本措施、、。
18、三不伤害的内容是，，。
19、“三违”是指、、。
20、操作票种、、不得修改。
二、问答题（1-5题每题5分，5-8题每题6分共43分）1、在电气设备上安全工作的组织措施？答：2、在电气设备上安全工作的技术措施？答：3、哪几项工作可以不用操作票？答：4、事故处理“四不放过”原则是什么？答：5、发现有人触电，应怎样处理？答：6、.电气工作的“五防”是什么？答：7、两票三制是什么?答：8、电气的四种状态？答：安规考试题考试人：日期一、填空题（每空1分共56分）1、设备不停电时的安全距离；电压在10KV及以下时，安全距离为 0.7M 电压为66KV或110KV时安全距离为 1.5M 。

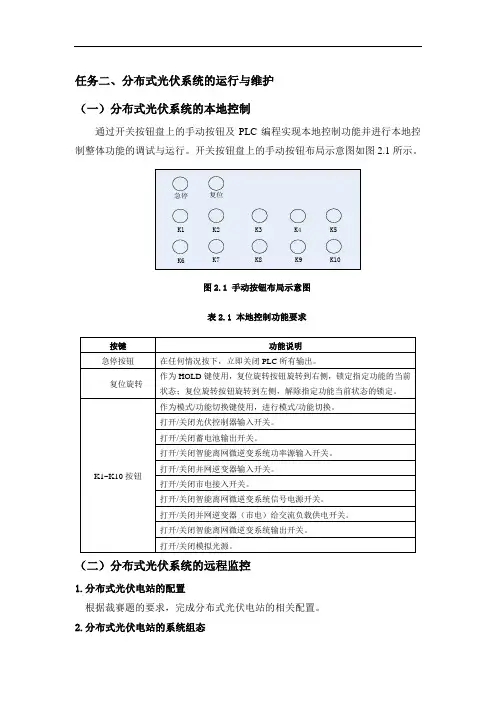

任务二、分布式光伏系统的运行与维护（一）分布式光伏系统的本地控制通过开关按钮盘上的手动按钮及PLC编程实现本地控制功能并进行本地控制整体功能的调试与运行。
开关按钮盘上的手动按钮布局示意图如图2.1所示。
图2.1 手动按钮布局示意图表2.1 本地控制功能要求（二）分布式光伏系统的远程监控1.分布式光伏电站的配置根据裁赛题的要求，完成分布式光伏电站的相关配置。
2.分布式光伏电站的系统组态通过计算机及组态软件实现分布式光伏系统的数据采集、显示、过程控制、报表等远程监控及对远程监控系统的登陆管理。
（1）登录界面创建用户账户，并按要求设置密码及相关登陆要求：●设置账号，账号及密码输入正确，登录组态软件，进入指定界面；●限时要求。
（2）监控界面：●根据任务书要求在监控界面实现分布式光伏系统数据采集监测、分布式光伏系统运行状态监控等。
（3）曲线界面：●根据任务书要求在曲线界面实现分布式光伏系统能够检测并显示的相关电压、电流及功率等参数曲线。
（4）操作界面：●根据任务书要求在操作界面中创建功能按键，实现对分布式光伏系统的远程控制。
（5）菜单栏窗口：●使用“树形菜单”进行功能制作，实现界面切换；●顶部窗口实现切换到任意界面时，均在顶部显示。
（6）数据报表：●建立对应报表的查询、预览、打印、导出和导入。
（三）分布式光伏系统的智能运维1.分布式光伏系统的排故与运维：参赛选手对竞赛任务中分布式光伏系统的安装与部署、分布式光伏系统的本地控制、分布式光伏系统的远程监控模块预先设置的故障进行排除，故障类型包含：已连接线路、器件及软件配置等，任务要求如下：（1）按照排故流程排除相应故障，确保分布式光伏系统正常工作；（2）完成分布式光伏系统的运行与维护后，将故障部位、故障现象描述、故障分析及排除方法填写并保存至“桌面\竞赛答题”文件夹《分布式光伏系统的排故表》。
（多排或漏排故障均不得分，错排故障要被扣分。
）2.智能运维系统的调试配置及运行维护根据“桌面\竞赛参考资料”文件夹里提供的门户网址、本地配置网址、网络配置说明、用户的账户及密码，实现对Solar-log 及智慧运维采集器的配置。

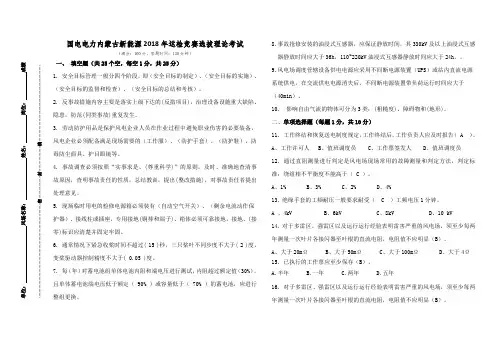

国电电力内蒙古新能源2018年运检竞赛选拔理论考试（满分：100分，答题时间：120分钟）一、填空题（共25个空，每空1分，共25分）1. 安全目标管理一般分四个阶段，即（安全目标的制定）、（安全目标的实施）、（安全目标的监督和检查）、（安全目标的总结和考核）。
2. 反事故措施内容主要是落实上级下达的(反措项目)，治理设备设施重大缺陷、隐患，防范(同类事故)重复发生。
3. 劳动防护用品是保护风电企业人员在作业过程中避免职业伤害的必要装备，风电企业必须配备满足现场需要的（工作服）、（防护手套）、（防护鞋），防毒防尘面具、护目眼镜等。
4. 事故调查必须按照“实事求是、(尊重科学)”的原则，及时、准确地查清事故原因，查明事故责任的性质，总结教训，提出(整改措施)，对事故责任者提出处理意见。
5. 现场临时用电的检修电源箱必须装有（自动空气开关）、（剩余电流动作保护器）、接线柱或插座，专用接地(铜排和端子)、箱体必须可靠接地，接地、(接零)标识应清楚并固定牢固。
6. 通常情况下紧急收桨时间不超过( 15 )秒，三只桨叶不同步度不大于( 2 )度，变桨驱动器控制精度不大于( 0.05 )度。
7. 每（年）对蓄电池组单体电池内阻和端电压进行测试，内阻超过额定值（30%），且单体蓄电池端电压低于额定（ 90% ）或容量低于（ 70% ）的蓄电池，应进行整组更换。
8.事故抢修安装的油浸式互感器，应保证静放时间，其330kV及以上油浸式互感器静放时间应大于36h，110~220kV油浸式互感器静放时间应大于24h。
9.风电场调度管辖设备供电电源应采用不间断电源装置（UPS）或站内直流电源系统供电，在交流供电电源消失后，不间断电源装置带负荷运行时间应大于（40min）。
10. 影响自由气流的物体可分为3类：(粗糙度)、障碍物和(地形)。
二、单项选择题（每题1分，共10分）11. 工作终结和恢复送电制度规定，工作终结后，工作负责人应及时报告（ A ）。

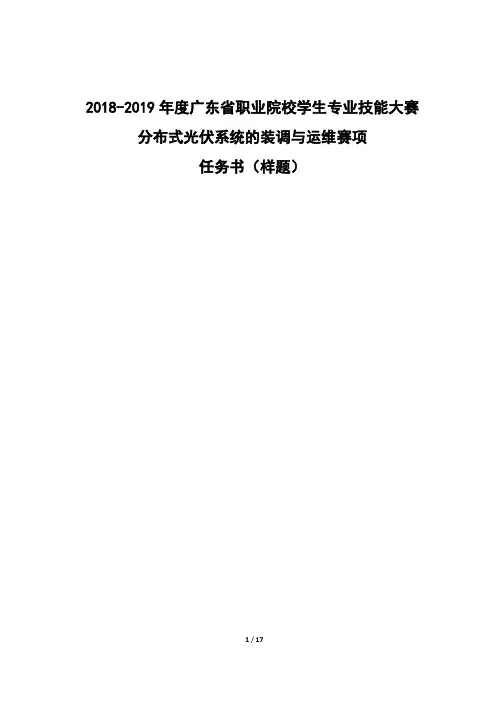

2018-2019年度广东省职业院校学生专业技能大赛分布式光伏系统的装调与运维赛项任务书（样题）1 / 17第一部分竞赛须知一、竞赛要求1.正确使用设备与工具，严格遵守操作安全规范。
2.竞赛过程中如有异议，可向现场监考或裁判人员反映，不得扰乱赛场秩序。
3.遵守赛场纪律，尊重监考或裁判人员，服从安排。
二、职业素养与安全意识1.完成竞赛任务，所有操作符合安全操作规范，注意用电安全。
2.实训工位、工作台表面整洁，工具摆放、导线头等处理符合职业岗位要求。
3.遵守赛场纪律，尊重赛场工作人员，爱惜赛场设备、器材。
三、扣分项1.在完成竞赛过程中，因操作不当导致设备破坏性损坏或造成事故，视情节扣5～10分，情况严重者取消比赛资格。
2.衣着不整、污染赛场环境、扰乱赛场秩序、干扰裁判工作等违反职业规范的行为，视情节扣5～10分，情节严重者取消大赛资格。
四、选手须知1.任务书如出现缺页、字迹不清等问题，请及时向裁判示意，并进行更换；比赛结束后，所提供的所有纸质材料均须留在赛场。
2.设备的安装配置请严格按照任务书的要求及工艺规范进行操作。
3.参赛选手应在规定时间内完成任务书要求的内容，任务实现过程中形成的文件数据必须按任务书要求保存，未存储到指定位置造成裁判组无法检查和评判，相应部分不得分。
4.比赛过程中，选手认定设备或器件有故障可向裁判员提出更换；如器件或设备经测定完好属误判时，器件或设备的认定时间计入比赛时间；如果器件或设备经测定确有故障，则当场更换设备，此过程中（设备测定开始到更换完成）造成的时间损失，经裁判组讨论比赛时间结束后，酌情对该小组进行等量的时间延迟补偿。
2 / 175. 比赛过程中由于选手操作失误原因造成器件损坏，选手可提出更换申请，并视情节扣5～10分。
6.在裁判组宣布大赛结束后，请选手立即停止对竞赛设备与计算机的任何操作。
第二部分竞赛平台须知一、注意事项1.检查硬设备、计算机设备是否正常。
检查竞赛所需的各项设备、软件和大赛材料等。
光伏发电运维安规考试及答案（Ⅰ）一、填空题1、太阳辐射（solar radiation）是指太阳向宇宙空间发射的电磁波和粒子流。
2、太阳辐射能在可见光线（0.4-0.76μm）、红外线（>0.76μm）和紫外线（<0.4μm）分别占50%、43%和7%，即集中于短波波段，故将太阳辐射称为短波辐射。
3、评价某一地区的太阳辐射(solar radiation)需要从多个方面衡量，其中最重要的一个指标就是辐射强度，普遍采用的是辐照度来定量比较辐射强度。
4、辐照度的定义为在单位时间内到达单位面积上的太阳辐射能量。
我们所用的单位是MJ/㎡、KWh/㎡5、1W=1J/s → 1KWh/㎡=3.6MJ/㎡。
6、只要地面的太阳辐照度大于120w／㎡的时间就计为日照时数。
7、太阳能发电的方式主要分为: 光—热—电转换、光—电直接转换。
8、当太阳光照到光电二极管上时，光电二极管就会把太阳的光能变成电能，产生电流。
9、晶体是经过结晶过程而形成的具有规则的几何外形的固体。
10、太阳电池的主要特性是伏安特性，把太阳电池正负极短路时，输出电流称为短路电流Isc；，把太阳电池正负极开路（无负载），两极间的电压称为开路电压Uoc。
11、电池板的光照特性，主要是短路电流Isc与照射光的辐照度成正比，显然辐照度越强，输出功率越大；太阳电池还有一些特性，如开路电压Uoc随温度升高而降低。
12、电池板支架向日跟踪方式大致分为：固定式、单向跟踪、双向跟踪。
13、光伏发电分类：分布式（独立式）、并网式。
二、问答题14、电池板额定容量对应的标准状态为？1、AM1.5，（光线通过大气的实际距离比大气的垂直厚度）2、日射强度1000W/㎡，3、温度25°，15、怎么从外观上区分单晶硅电池板和多晶硅电池板？单晶硅电池板颜色多为黑色或深色，外观一般四个角为圆角。
多晶硅电池板颜色多为深蓝色，外观一般为正方形。
1、逆变器GLS0500的额定输入功率KW，在安全的情况下允许超出额定功率％，交流侧输出额定电压为V。

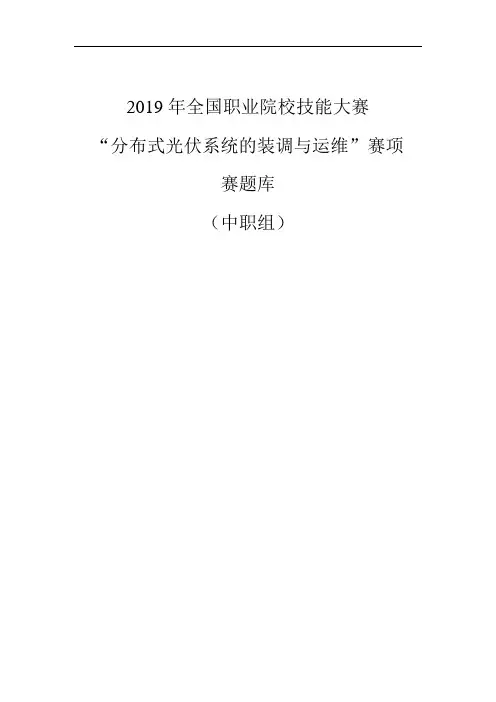

2019年全国职业院校技能大赛“分布式光伏系统的装调与运维”赛项赛题库（中职组）竞赛任务任务一、分布式光伏系统的安装与部署（一）分布式光伏系统的线路连接1. 分布式光伏系统的设备安装现场布置的分布式光伏工程实训平台已安装部分设备，选手根据裁题要求完成数据采集模块、通讯模块及环境感知模块等设备的安装。
2. 分布式光伏系统的线路连接分布式光伏工程实训系统部分接线已完成，结合赛题中的功能要求、线路要求及工艺要求完成光伏单轴供电单元、主电源模块、数据采集模块、通讯模块、环境感知模块、负载模块、集中控制模块（包含PLC模块，开关按钮盘，继电器及接触器，以下简称为集中控制模块）等模块的接线，要求如下：（1）光伏单轴供电单元中光伏方阵到端子排的线路连接；（2）光伏组件、蓄电池经由集中控制模块至光伏控制器的线路连接；（3）可调直流稳压电源经由集中控制模块到并网逆变器输入端口的线路连接；（4）光伏组件线路连接：给光伏控制器提供输入（给光伏控制器提供输入时，光伏组件最大输出电压不超过50V）。
（5）可调直流稳压电源线路连接：仅给并网逆变器提供输入的线路连接（给并网逆变器提供输入时，可调直流稳压电源最大输出功率不得超过700W）；（6）数据采集模块线路连接：①直流电压电流组合表1，2：光伏控制器输出，并网逆变器输入；②交流电压电流组合表1，2：柔性工位工作时的参数，交流灯1工作时的参数。
（6）通讯线路连接：①温湿度传感器、LoRa模块、光照度传感器、智能离网微逆变系统、交流电压电流组合表、直流电压电流组合表、单相电能表及双向电能表的通讯线路连接；②并网逆变器、光伏运维终端、智慧运维采集器、交换机、PLC等通讯线路的连接。
（7）负载线路连接：①直流负载：直流负载1（红灯）、直流负载2（绿灯）、直流负载3（黄灯）及直流负载4（蜂鸣器）控制线路的连接；②交流负载：交流负载1（交流灯1）、交流负载2（交流灯2）、交流负载3（交流风扇）控制线路的连接（上方为交流负载1，下方为交流负载2）。

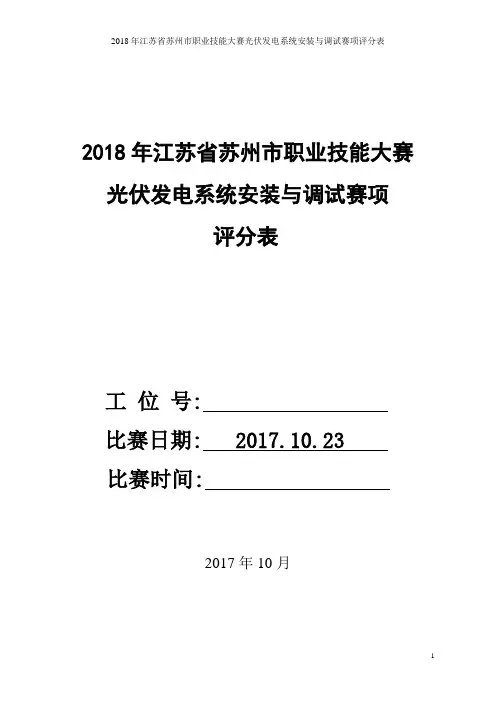

2018年江苏省苏州市职业技能大赛光伏发电系统安装与调试赛项
评分表
工位号:
比赛日期: 2017.10.23
比赛时间:
2017年10月
注意事项：
（1）竞赛名次按竞赛有关文件排定。
（2）各评分小组按照分项内容打分，并将本任务得分填入本任务合计栏中，在本任务下方的裁判员签名处签名，本项打分结束后有参赛选手组长按手印确认。
（3）打分过程中需要修改分数之处，有裁判员签名。
裁判签名_______________
任务一光伏电站的搭建（共45分）
裁判员签名：参赛选手按手印确认
任务二：多电站光伏发电运营（共25分）
裁判员签名：参赛选手按手印确认
裁判员签名：
参赛选手按手印确认
任务四、职业素养 （共5分）
裁判员签名： 参赛选手按手印确认。

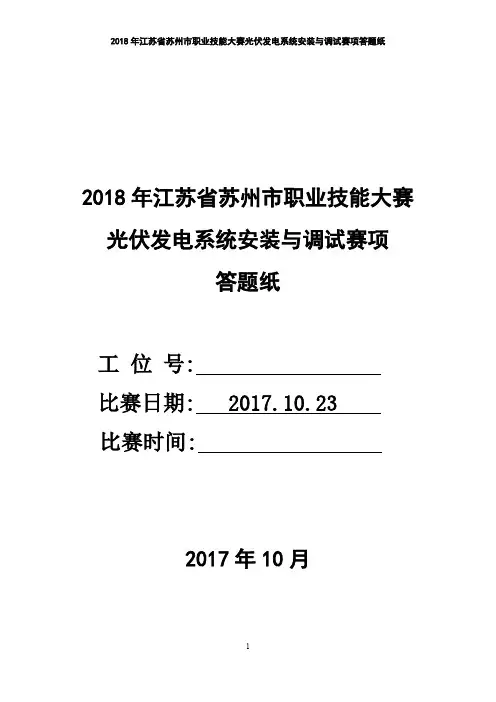

2018年江苏省苏州市职业技能大赛光伏发电系统安装与调试赛项
答题纸
工位号: 比赛日期: 2017.10.23 比赛时间:
2017年10月
任务一：光伏电站的搭建1. 光伏电池组件的输出特性测试
表3. 4块光伏电池组件并联，1#光伏电池组件遮挡输出特性
2.绘制光伏电池组件的伏安特性曲线和输出功率曲线
/V
坐标图1 光伏电池组件伏-安特性曲线
/V
坐标图2 光伏电池组件输出功率特性曲线
3.分析并回答相关问题
根据表2和表3的实测数据以及特性曲线，分析电池组件遮挡会引起什么问题？应该如何解决？设计一个解决电路，并按电路接线。
4.光伏供电系统的电路图绘制
（1）绘制S7-200 CPU226输入输出接口图
任务二：多电站光伏发电运营
1. 画出逆变电路中的DC-DC升压原理图，并简述其工作原理。
2.什么是孤岛效应？孤岛效应的危害有哪些？。

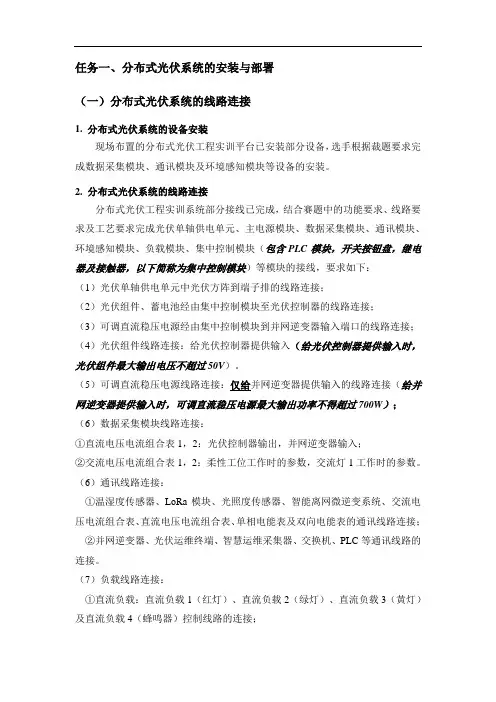

任务一、分布式光伏系统的安装与部署（一）分布式光伏系统的线路连接1. 分布式光伏系统的设备安装现场布置的分布式光伏工程实训平台已安装部分设备，选手根据裁题要求完成数据采集模块、通讯模块及环境感知模块等设备的安装。
2. 分布式光伏系统的线路连接分布式光伏工程实训系统部分接线已完成，结合赛题中的功能要求、线路要求及工艺要求完成光伏单轴供电单元、主电源模块、数据采集模块、通讯模块、环境感知模块、负载模块、集中控制模块（包含PLC模块，开关按钮盘，继电器及接触器，以下简称为集中控制模块）等模块的接线，要求如下：（1）光伏单轴供电单元中光伏方阵到端子排的线路连接；（2）光伏组件、蓄电池经由集中控制模块至光伏控制器的线路连接；（3）可调直流稳压电源经由集中控制模块到并网逆变器输入端口的线路连接；（4）光伏组件线路连接：给光伏控制器提供输入（给光伏控制器提供输入时，光伏组件最大输出电压不超过50V）。
（5）可调直流稳压电源线路连接：仅给并网逆变器提供输入的线路连接（给并网逆变器提供输入时，可调直流稳压电源最大输出功率不得超过700W）；（6）数据采集模块线路连接：①直流电压电流组合表1，2：光伏控制器输出，并网逆变器输入；②交流电压电流组合表1，2：柔性工位工作时的参数，交流灯1工作时的参数。
（6）通讯线路连接：①温湿度传感器、LoRa模块、光照度传感器、智能离网微逆变系统、交流电压电流组合表、直流电压电流组合表、单相电能表及双向电能表的通讯线路连接；②并网逆变器、光伏运维终端、智慧运维采集器、交换机、PLC等通讯线路的连接。
（7）负载线路连接：①直流负载：直流负载1（红灯）、直流负载2（绿灯）、直流负载3（黄灯）及直流负载4（蜂鸣器）控制线路的连接；②交流负载：交流负载1（交流灯1）、交流负载2（交流灯2）、交流负载3（交流风扇）控制线路的连接（上方为交流负载1，下方为交流负载2）。
（8）集中控制模块线路连接：①PLC至开关按钮盘线路的连接；②PLC至继电器及接触器线路的连接等。
2018年全国职业院校技能大赛“分布式光伏系统的装调与运维”赛项（中职组）任务书021/ 27第一部分竞赛须知一、竞赛纪律要求（一）正确使用设备与工具，严格遵守操作安全规范。
（二）竞赛过程中遇到任何问题，必须向现场裁判举手示意，不得扰乱赛场秩序。
（三）遵守赛场纪律，尊重监考或裁判人员，服从安排。
二、职业素养与安全意识（一）完成竞赛任务，根据操作规范完成所有竞赛任务，注意用电安全。
（二）保持竞赛工位、工作台表面整洁，工具摆放、零碎导线等处理符合职业岗位规范要求。
（三）遵守赛场纪律，尊重赛场工作人员，爱护赛场设备及器材。
三、扣分项（一）在竞赛过程中，因参赛选手个人操作不当导致设备破坏性损坏或造成事故，扣10分，损坏两次及以上者将被取消竞赛资格。
（二）禁止带电操作（用表笔检测和操作开关按钮盘除外），违反一次扣10分。
（三）污染赛场环境、扰乱赛场秩序、干扰裁判工作等违反职业规范的行为，扣5分，情节严重者将被取消竞赛资格。
（四）竞赛结束时，务必保存设备配置，不得拆除硬件的连接，严禁对设备设置密码；须断开实训设备上的所有空气开关。
违反者扣5分。
（五）比赛过程中，选手判定设备或器件有故障可举手向裁判示意提出更换；如设备或器件经检测完好，属选手误判时，设备或器件的认定时间计入比赛时间，对该小组总成绩扣2分；（六）设备第一次上电，举手示意裁判请求通电，现场完成上电检测，确认检测无误后，裁判许可后方可通电；通电后若有器件损坏，扣10分。
四、选手须知（一）任务书如出现缺页、字迹不清等问题，请及时向现场裁判举手示意，申请更换；比赛结束后，现场下发的所有纸质材料不得带离赛场，否则视为作弊。
（二）设备的安装配置请严格按照现场下发的任务书的要求及工艺规范进行操作。
2/ 27（三）参赛团队应在规定时间内完成任务书要求的竞赛任务，任务实现过程中形成的文件资料必须存储到任务书要求的指定位置，未存储到指定位置造成裁判组无法检查结果及评判的相应竞赛任务以0分计入总成绩。
2022-2023年度广东省职业院校学生专业技能大赛中职组现代物流综合作业赛项职业素养考核样题一、单项选择题（本大题共40小题，每小题1分，共40分）1.相邻摆放旋转90度，一层横向放置，另一层纵向放置，层次之间交错的堆码方式是（）。
A.纵横交错式B.旋转交错式C.正反交错式D.重叠式2.按照“四号定位法”，某货物的存储编号是：3-4-5-6，其中“4”代表（）。
A.仓位顺序号B.货架层号C.库房号D.货架号3.根据国家标准GB2894-2008《安全标志及其使用导则》，安全色标中传递注意警告信息的颜色是（）。
A.红色B.绿色C.黄色D.蓝色4.仓储管理系统的英文简称是（）。
A.GISB.GPSC.GSMD.WMS5.因为质量问题，产品被厂家召回，因此产生的物流活动属于（）。
A.供应物流B.生产物流C.销售物流D.逆向物流6.装卸搬运车辆中应用最广泛的是（）。
A.手动搬运车B.输送机C.堆垛起重机D.叉车7.返品率是通过退货数量反映客户对产品质量的满意程度。
一配送中心一季度退货商品价值为40000元，总销售额为200万元，该配送中心返品率为（）。
A.0.01B.0.02C.0.03D.0.18.以下运输方式中，清洁程度最高、噪音最小的是（）。
A.管道运输B.水路运输C.航空运输D.铁路运输9.实际过程中，单位成本最低的托盘一般是（）。
A.金属托盘B.塑料托盘C.木托盘D.橡胶托盘10.装车积载时，以下原则中错误的是（）。
A.重不压轻、大不压小B.尽量将外观相近的货物放在一起C.异味货不与食品混装D.货品之间留有空隙并适当衬垫11.水路运输工具主要指船舶。
船舶的种类很多，包括散货船、普通货船等，散货船的等级不包括（）。
A.加勒比型散货船B.巴拿马型散货船C.好望角型散货船D.灵便型散货船12.下列选项中，属于驮背运输的是（）。
A.公路和航空的联合B.公路和管道的联合C.铁路和公路的联合D.铁路和航空的联合13.铁路零担货物计费质量单位为10千克，不足10千克进为10千克，某货物重量为243千克，若采用铁路零担货物运输计费质量为（）。
光伏发电运维安规考试及答案（忸）考试人：日期一、电气基础部分（每空3分，第7题10分；总计46分）1、____________________________________ 电流互感器二次侧不允许开路____________________________________ ，简称CT _________ 。
2、电压互感器二次侧不允许短路。
简称PT ______ 。
3、我电厂一次侧CT PT的主要作用保护、测量4、电感特性：通直流阻交流、电容特性：通交流阻直流5、相电压“ U相”与线电压“ U线”关系6、功率因数的含义：电压与电流之间的相位差。
7、电气设备分为高压和低压两种：电压等级在1000V及以上者为高压电气设备，电压等级在1000V以下者为低压电气设备。
8所谓运用中的电气设备，系指全部带有电压、一部分带有电压或一经操作即带有电压的电气设备。
9、设备不停电时的安全距离；电压在10KV及以下时，安全距离为0.7m电压为66KV或110KV时安全距离为1.5m。
10、雷雨天气巡视室外高压设备时，应穿绝缘靴，并不得靠近避雷器和避雷针。
11、高压室的钥匙应至少有3—把，由运行人员负责保管；按值移交。
一把一专供紧急时使用，一把专供运行人员使用，其他可以借给经批准的检修、施工队伍的工作负责人使用，但应登记签名，巡视或当日工作结束后交还。
12、倒闸操作由操作人员填写操作票。
操作票票面应清楚整洁，不得任意涂改。
操作人和监护人应根据模拟图或接线图核对所填写的项目，并分别签名，然后经运行值班负责人（检修人员操作时由工作负责人）审核签名。
每张操作票填写一个操作任务。
操作票应填写设备的双重名称。
二、选择题一、选择题1电压互感器的二次绕组必须一端接地，其目的是（D）。
A、提高测量精度；B、确定测量范围；C、防止二次过负荷；D、保证人身安全。
2运行中电压互感器二次侧不允许（A ），电流互感器二次侧不允许开路。
A、短路；B、开路；C、短接；D、串联。
“分布式光伏系统的装调与运维”赛项规程一、赛项名称赛项名称：分布式光伏系统的装调与运维赛项组别：中职组二、竞赛目的本赛项基于分布式光伏工程运维领域复合型人才断层的产业需求背景，落实国务院办公厅关于深化产教融合的若干意见指导思想的文件精神，推动新能源等产业急需紧缺专业建设与产业转型升级相适应，融合中等职业教育人才培养的岗位能力要求特点设计而生的赛项。
本赛项主要突出分布式光伏系统的安装调试及其智能化运维管理。
赛项立足分布式光伏系统的项目实施、系统运行、工程维护、智能运维等，检验参赛选手在既定的工程项目下的方案识读能力、对分布式光伏领域专业知识理解和应用能力、熟练的技能操作能力以及基础的创新创业能力，通过分布式光伏系统项目的安装与调试、运行与维护、管理与分析提升中职学生对工具性知识的掌握，对于专业知识的理解和操作技能的掌握，并注重对应用实践能力、创新发展能力和综合职业素养的开发。
与此同时，该赛项旨在通过赛事的组织与推广，响应国家“互联网+”智慧能源行业政策和产业结构安排的需求，引导中等职业院校对于分布式光伏领域人才培养的重视，创造优质的教育资源供给环境，以促进“互联网+”智慧能源行业的发展。
三、竞赛内容“分布式光伏系统的装调与运维”赛项旨在通过技能竞赛的组织，引导信息技术等传统专业向基于新兴产业新能源领域的方向安排、课程改革与资源建设，赛项通过核心技能与知识的考核，培养学生掌握光伏工程技术、智能化控制运维技术、项目实施、物联网通讯技术等相关理论知识，具有分布式光伏系统的安装实施、智能运维、故障排除等技术的高复合型技能人才。
赛项为团队竞技，赛事时长为180分钟。
参赛选手将在分布式光伏运维实训系统上解读设计方案，完成分布式光伏工程项目中光伏发电、控制、储能、逆变、负载等设备的安装及调试；完成分布式光伏系统的并网连接、并网运行调试；完成智能化通讯系统的安装及配置、并通过物联网技术进行分布式系统的智能化维护；完成分布式光伏仿真规划。
光伏发电运维安规考试及答案（Ⅳ）姓名：日期：得分：一、填空题1、有功功率用字母以字母（P）表示，单位为千瓦（ｋW），无功功率用字母（Q）表示，单位千乏（kvar），视在功率字母S 或符号Pｓ表示，单位为千伏安（kVA），三者之间的关系 S²=P²+Q²。
2、电网中常用的无功补偿方式包括集中补偿，分组补偿，单台电动机就地补偿。
3、负载的分类为：感性负载，容性负载，阻性负载。
4、对于电阻性负载，其电压与电流的位相差为 0 ，因此，电路的功率因数最大（ COSφ=1 ）；而纯电感电路，电压与电流的位相差为π/2 ，并且是电压超前电流；在纯电容电路中，电压与电流的位相差则为 -π/2 ，即电流超前电压。
在后两种电路中，功率因数都为0。
对于一般性负载的电路，功率因数就介于0与1之间。
二、直流系统试题1、UPS即不停电/不间断电源2、本厂设一套220V逆变电源装置，容量为5kVA。
3、直流电源系统，配置18 组容量200Ah的蓄电池。
4、直流系统一般有蓄电池组、充放电装置、绝缘监测装置、闪光装置、直流母线、直流负荷等。
5、蓄电池充电电压分为浮充电压、均充电压、快充电压等。
6、直流系统是一个独立的电源、不受发电机、厂用电及系统运行方式的影响，并在外部交流电中断的情况下，保证由后备电源（蓄电池）继续提供直流电的重要装置。
三、问答1、直流系统作用？直流是给信号、设备、保护、自动装置、事故照明应急电源及开关分、合闸操作提供电源的电源设备。
2、直流系统供电装置有？10KV柜，48V通信，电子设备间，控制室，10kv小母线，110KV 配电，系统通讯，安稳通讯柜四、词语填空1.断路器：又称开关，它不仅可以切断或闭合电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过负荷电流和短路电流。
它具有相当完善的灭弧结构和足够的断流能力。
2.10kV 配电装置选用中置式金属铠装型移开式交流金属封闭开关柜，柜内配真空断路器。
考题考试说明：本次考试以电子版形式进展，考生用word答完后提交。
格式要求：正文宋体五号字、首行缩进、行距1.5倍、间距段前段后0。
交卷时间：2016年8月23日12:00前，过期无效。
雷同卷视作不过;考题*工厂厂房屋顶〔彩钢瓦〕6mw分布式光伏系统已并网发电，如果你是电站的运维负责人，请为本工程编辑一本"运维手册"。
要求："运维手册"应包含以下容1、日常巡检方案及维护规则2、保养方法及本卷须知3、分布式光伏电站运行过程中常见问题及处理方法4、运维人员配备及预算一、日常巡检方案及维护规则根据*工厂厂房屋顶〔彩钢瓦〕6mw分布式光伏系统已并网发电，其日常巡检方案及维护规则如下：1、组件日常巡检及维护规则〔1〕组件支架巡检及维护规则1.支架稳定性良好2.防腐保护、镀锌层完好沥青防腐完善3.螺丝和夹具严密4.接地良好〔2〕组件巡检及维护规则1.组件正面无损伤，背板无划伤、损伤2.无鸟粪、杂物、灰尘等污染3.MC4插头严密，接线盒完好、接线端子无腐蚀4.正常运行中组件温度不大于70℃5.用红外热成像仪测试，组件无热斑〔组件最高温度不大于平均温度20℃〕〔3〕直流侧线缆巡检及维护规则1.线缆无动物啃咬痕迹，线缆外皮无损伤，线头无腐蚀2.线缆穿线孔洞防火泥封堵严密〔4〕汇流箱巡检及维护规则1.汇流箱外壳、密封完好，部无积灰，安装稳定可靠2.线缆连接严密，保险完好，浪涌无动作，接地牢靠3.汇流箱支路开关完好4.汇流箱支路电流正常5.用红外成像仪测量汇流箱各支路开关、底座及电缆接头，无明显或局部过热现象；〔最高温升不大于35℃〕6.智能汇流箱每天查看比照支路电流正常，〔对异常的进展详细检查处理〕2、逆变器巡检及维护规则(1)逆变器外观完好，部无积灰、湿气(2)风机运转正常、电缆连接严密完好(3)母线、绝缘端子完好无腐蚀，端子排连接严密完好，接地连接完好(4)控制面板无报警信号，绝缘监测显示正常，显示器和发光二极管正常运行(5)逆变器支路电流、电压、绝缘电阻、接地电阻值正常，夏季对母排进展红外测量无过热(6)检查逆变器谐振回路中的电阻线无熔断，电阻线接头无过热老化造现象。
2018年全国职业院校技能大赛新疆区预选赛中职组“分布式光伏发电系统装调与运维”赛项规程一、赛项名称赛项编号：ZZ-201805赛项名称：分布式光伏发电系统装调与运维赛项组别：中职组赛项归属产业：信息技术类二、竞赛目的通过技能竞赛，培养学生光伏发电系统的安装、调试和运行维护综合实践及创新能力；测试学生分析问题、解决问题能力，以及团队协作、安全意识、心理素质等职业素养。
展示中职学校新能源技术应用专业及相关专业的教学改革和实践成果，对职业教育课程改革起到引领作用，促进中职学校紧贴新能源产业发展与需求，为社会培养新能源产业技术技能型人才。
三、竞赛内容本竞赛由技能、综合素质二部分内容组成，其中技能部分占权重95%，综合素质部分占权重5%。
竞赛时间为2小时。
具体请见表1表1 竞赛内容、时间与权重表（一）技能竞赛内容技能竞赛2小时,在TMC-PV28型分布式光伏发电实训系统平台上进行。
竞赛内容包括光伏供电装置、光伏供电系统、逆变与负载系统、监控系统的安装、接线、测试、可编程序控制器的程序设计与调试、故障排除、焊接、分析等实训考核,根据任务书,完成以下操作内容:1.光伏电站的搭建(45%)：光伏电池组件、投射灯、光线传感器的安装；光伏电池伏安特性的测试；光伏供电系统的控制单元、接口单元、可编程序控制器、传感器、智能仪表、继电器等器件的安装、接线和测试；光伏电池组件对光跟踪的程序编制和测试；光伏供电系统相关电路的绘制与分析。
2.多电站光伏发电运营(25%)（1）参赛选手根据任务书中的要求，将大赛提供的DSP核心单元、DC-DC 升压单元、全桥逆变单元、交流电压表、交流电流表、触摸屏、变频器、交流电动机、LED显示模块等器件与组件安装在“逆变与负载系统”网孔架内（接线排和走线槽已经安装好）。
（2）完成逆变与负载系统的布线和接线。
（3）通过触摸屏设置蓄电池充放电参数，实现光伏电站对蓄电池组的充放电过程。
利用示波器检测蓄电池充放电过程以及保护过程的波形并进行分析。
1.光伏电站安规考试试卷(含答案)------------------------------------------作者xxxx------------------------------------------日期xxxx光伏电站2018年安规考试试卷1。
作业现场的生产条件、安全设施、作业机具和安全工器具等应符合国家或行业标准规定的要求,安全工器具和劳动防护用品在使用前应确认合格、齐备。
2.工作人员具备必要的安全生产知识和技能，从事电气作业的人员应掌握触电急救等救护法。
3.高压验电必须戴绝缘手套验电时应使用相应电压等级且合格的专用验电器.4.装设接地线必须先接接地端 ,后接导体端，必须接触良好。
拆接地线的顺序与此相反.5.接地线必须使用_专用的线夹_固定在导体上,严禁用_缠绕的方法＿进行接地或短路。
6。
经常有人工作的场所及施工车辆上宜配备急救箱,存放急救用品，并指定专人检查，补充，更换。
7。
断路器是指能关合、承载、开断运行回路正常电流，也能在规定时间内关合、承载、开断规定的过载电流（包括短路电流）的开关设备，也称开关。
８. 在电气设备上工作应有保证安全的制度措施，可包含工作申请、工作布置、书面安全要求、工作许可、工作监护、以及工作间断、转移和终结等工作程序 .９。
电气第一种工作票、电气第二种工作票和电气带电作业工作票的有效时间，以批准的检修计划工作时间为限, 延期应办理手续.１０. 电气操作的操作方式分为三种,分别是就地操作，遥控操作、程序操作。
11。
工作票签发人不得兼任该项工作的工作负责人，工作许可人不得签发工作票。
12。
在对同杆塔架设的多层、同一横担多回线路验电时, 先验低压、后验高压，先验下层、后验上层 , 先验近侧、后验远侧。
13. 保证安全的技术措施：停电 , 验电，装设接地线 , 悬挂标示牌和装设遮拦（围栏) ．1４. 倒闸操作必须由两人进行 ,其中一人对设备较为熟悉者作监护 .15．工作票一份交工作负责人，另一份交工作许可人。
2018年职业院校技能大赛分布式光伏工程的装调与运维赛项（中职组）样题第一部分竞赛须知、竞赛纪律要求1正确使用设备与工具，严格遵守操作安全规范。
2、竞赛过程中如有任何问题，必须向现场裁判举手示意，不得扰乱赛场秩序。
3、遵守赛场纪律，尊重监考或裁判人员，服从安排。
二、职业素养与安全意识1、完成竞赛任务，根据操作规范完成所有竞赛任务，注意用电安全。
2、保持竞赛工位、工作台表面整洁，工具摆放、零碎导线等处理符合职业岗位规范要求。
3、遵守赛场纪律，尊重赛场工作人员，爱护赛场设备、器材。
三、扣分项1、在完成竞赛过程中，因参赛选手个人操作不当导致设备破坏性损坏或造成事故，扣10〜20分，损坏两次及以上者取消竞赛资格。
2、衣着不整、污染赛场环境、扰乱赛场秩序、干扰裁判工作等违反职业规范的行为，视情节扣5〜10分，情节严重者取消竞赛资格。
四、选手须知1•任务书如出现缺页、字迹不清等问题，请及时向现场裁判举手示意，申请更换；比赛结束后，所提供的所有纸质材料不得带离赛场。
2.设备的安装配置请严格按照现场下发的任务书的要求及工艺规范进行操作。
3.参赛团队应在规定时间内完成任务书要求的竞赛任务，任务实现过程中形成的文件资料必须存储到任务书要求的指定位置，未存储到指定位置造成裁判组无法检查结果，评判的相应竞赛任务以O分计入总成绩。
4•比赛过程中，选手判定设备或器件有故障可举手向裁判长示意提出更换；如器件或设备经测定完好，属选手误判时，器件或设备的认定时间计入比赛时间，酌情对该小组总成绩扣分1〜5分；如果器件或设备经测定确有故障，则当场更换设备，此过程中（从选手举手示意开始到更换完成）造成的时间损失，经裁判长与现场裁判讨论在比赛时间结束后，对该小组进行相应的时间延迟补偿。
5•在裁判组宣布竞赛结束后，请选手根据裁判长的要求停止任何与比赛相关的操作，否则视为作弊，总成绩以O分计算。
五、注意事项1.检查竞赛平台硬件及软件是否正常，并同步填写现场下发的竞赛设备确认表。
2•竞赛任务中所使用的各类软件工具都已安装至工作站，各类说明文件等都已拷贝至工作站的桌面竞赛参考资料”路径下，请各参赛队根据竞赛任务合理调配使用。
3•竞赛过程中请严格按照竞赛任务中的任务要求，对各设备进行安装配置、操作使用，对于竞赛前工位面板上已经连接好的设备，可能与后续的竞赛任务有关，切勿调整接线，若选手自行调整，由此造成的影响由选手自行承担，不予以延时。
4•竞赛结束时，务必保存设备配置，不得拆除硬件的连接，严禁对设备设置密码。
5.竞赛结束时，工作站须处于开启状态，使其处于任务要求的项目工程操作界面。
6.AUtoCAD制图部分的任务，须按任务要求对文件进行命名，在开考后90分钟之内拷贝至U盘后，提交给现场裁判；7.任务要求的答题内容，须按要求填入答题纸指定位置。
第二部分竞赛平台介绍一、注意事项1检查硬件设备、电脑设备是否正常。
检查竞赛所需的各项设备、软件和竞赛材料等。
2、竞赛任务中所使用的各类软件工具、软件安装文件等，都已拷贝至电脑上，请自行根据竞赛任务要求使用。
3、竞赛过程中请严格按照竞赛任务中的描述，对各设备进行安装配置、操作使用，对于竞赛前工位面板上已经连接好的设备，可能与后续的竞赛任务有关，请勿变动。
4、竞赛任务完成后，需要保存设备配置，不要关闭任何设备，不要拆动硬件的连接，不要对设备随意加密。
-——" 工才二、竞赛环境1•硬件环境2•辅材及工具（工位上已经安装部品不在表中列出）3•配套软件及说明（已安装至计算机上）二、答题注意1.AUT0CAD制图内容需在开考后90分钟之内提交。
三、竞赛任务一、分布式光伏工程的安装与部署（30分）1. 分布式光伏工程的电气图绘制要求在提供的图框里，用AUtOCAD块文件（“桌面竞赛参考资料”，文件名《AutOCAD块文件及图框》）绘制下列两份电气图，并对文件命名如下：《集中控制模块-光伏控制器接线图》任务要求：（1）接线图中分为三个图层：端子号标注、线径标注、主图层；端子号标注文字全部在“端子号标注”图层中，线径标注文字全部在“线径标注”，其他则在“主图层”中；（2）接线图图中要标注清楚相关设备、器件名称，设备、器件名称以设备安装板上的名称为准；（3）接线图要标注清楚设备、器件的端子号（接线端子）及端口名称；（4）接线图中端子标注文字颜色为红色、线径标注文字颜色为蓝色，线路连接中正极及火线为红色、负极及零线为黑色、地线为绿色；（5）接线图要与实际接线相符；（6）线图中用到的部件符号符合相关规范；（7）使用AUtOCAD 2010绘制，绘制完成后保存至U盘。
2. 分布式光伏工程的设备安装分布式光伏工程实训平台已安装部分设备，根据任务要求完成数据采集模块、通讯模块、环境感知模块等设备的安装。
2.1数据采集模块的安装（1）完成数据采集模块上的设备安装，从左至右依次为交流电压电流组合表1、交流电压电流组合表2、直流电压电流组合表1、直流电压电流组合表2；双向电能表、单相电能表从左至右安装在空气开关组右侧；（2）要求设备安装须符合工程安装工艺标准，设备安装牢固、美观。
2.2通讯模块、环境感知模块的安装（1）完成光照度传感模块、温湿度传感模块、L oRA I讯模块1的安装，要求使其能够正常采集电站并网逆变器的环境参数。
（2）完成LoRa通讯模块2、光伏运维终端、智慧运维采集器、交换机的安装；（3）要求设备安装须符合工程安装工艺标准，设备安装牢固。
3. 分布式光伏工程实训系统接线3.1实训台体设备接线分布式光伏工程的部分接线已完成，要求完成数据米集模块、通讯模块、环境感知模块、负载模块及集中控制模块的接线，要求如下：(1)直流电压电流组合表1能够正常显示光伏单轴供电单元或可调直流稳压电源的各项数据；直流电压电流组合表2能够正常显示光伏控制器输出的各项数据；(2)完成直流电压电流组合表1、直流电压电流组合表2、交流电压电流组合表1、交流电压电流组合表2、双向电能表、单相电能表的485通讯线路连接，完成温湿度传感器、光照度传感器、LoRA l讯模块1的485通讯线路连接；(3)实现直流负载各工作状态单独可控；(4)完成光伏控制器输入、蓄电池接入、光伏控制器输出的线路连接；完成PLC 开关按钮盘、继电器组、接触器组线路的连接；(5)要求实现“继电器与接触器的定义”表1所定义的功能内容。
接触器KM4控制并网逆变器输入接触器KM5控制智能离网微逆变系统输入3.2系统接线整体要求：要求设备接线须符合工程接线工艺标准，设备接线牢固、走线合理设备接线须按照设备上的接口标识进行正确的连接；导线须安装相应的号码管标识，要求号码管字母读序合理、正面朝外图1接线示意图（以现场提供的号码管标识为准）U型冷压端子压线时裸端头压痕在正面端头管部的焊接缝上，保证压接牢固，U型冷压端子正面不得露铜且保证号码管遮住压线钳咬痕，管型端子也需用号码管遮住塑料套管；不允许2根导线接入1个冷压端子，应使用专用并线端子，如图2所示：图2冷压端子示意图（以现场提供为准）（5）布线原则上都应在线槽内，特殊线路需在线槽外布线的导线（端子排）必须使用缠绕管缠绕；接线完成后应盖紧线槽盖；二、分布式光伏实训系统的调试与运维（55分）1.分布式光伏工程实训系统本地控制的调试与运行根据下表要求完成本地控制功能的程序编写，并进行本地控制整体功能的调试与运行。
表4本地控制功能要求按键功能说明急停按钮在任何情况按下，立即断开当前所有功能、动作，所有继电器在执行动作时、相应按钮指示灯常亮；(1)(2)(3) 易于观察O2.分布式光伏工程远程监控系统的调试与运行2.1分布式光伏电站的通讯配置根据以下要求，完成数据采集模块、环境感知模块、LORa通讯模块的通讯配置与运维。
（1）数据采集模块配置完成交流电压电流组合表1设备地址3、交流电压电流组合表2设备地址4、单相电能表的设备地址8及波特率9600,无校验通信设置，实现与组态软件的通讯。
（2）环境感知模块配置完成温湿度传感器的设备地址2及波特率9600的通信设置，实现与组态软件的通讯。
2.2分布式光伏电站的配置与调试根据已提供的电站组态内容的配置，完成剩余配置，实现对直流电压电流组合表1、温湿度传感器、双向电能表的各项数据实时采集、实时显示；按钮组态；曲线显示。
（1）电站系统组态I/O配置完成数据采集模块交流电压电流组合表2设备地址4、温湿度传感器设备地址2及波特率都为9600,无校验的I/O配置。
（2）电站系统组态数据库配置完成数据采集模块交流电压电流组合表2电压、电流，温湿度传感器的温度、湿度，所有远程控制按钮的数据库组态配置。
（3）电站系统组态动画连接配置①监视界面：电站实时显示通过LORa发送的温度、湿度、光照度数据；交流电压电流组合表2的电压、电流及功率数据。
②操作界面：通过按钮组态实现复位按钮、急停按钮、K1、K2、K3 K4、K5K6、K7、K8、K9 K10对电站的远程控制，远程控制的按钮功能要求与本地开关按钮盘上的功能一致。
2.3分布式光伏电站数据管理（1）曲线界面实时显示组件电压及离网逆变器电压，时间范围1分钟，采样周期1秒，并标注相关单位。
两个曲线正常显示半分钟后进行截图并保存在“桌面答题”，保存的文件命名为《远程监控-曲线界面》。
3. 分布式光伏智能运维系统的电站建立与运维根据已提供的门户网址、用户账户及密码，实现分布式新能源数据监控运营管理中心对分布式光伏工程实训系统的数据监控。
3.1电站建立及配置：（1）在分布式光伏智能运维系统上，新建一个电站，电站命名为“日期（XXXX +工位号+AM/PM；（2）对新建电站进行全额上网配置，实现分布式光伏智能运维系统对分布式光伏电站的数据监控。
3.2电站运行：运行分布式光伏电站，使分布式光伏智能运维系统能够读取电站发电电量、当前供电功率等电站监控的数据，并根据最终并网时间、发电量等相关参数科学评分。
三、分布式光伏工程仿真规划（10分）某学校位于东经100度，北纬22.0度，地形图如下图3所示。
图3某学校能源地图在该校园中，负载功率为921.6KW 平均每天耗能14745.6KWh电能。
拟在校园建筑物楼顶上安装分布式光伏发电系统，为充分利用可再生能源，减小对电网的冲击影响，要求分布式光伏电站采用以自发自用为主，多余电量上网的并网模式，且配电容量不超过0.3。
根据系统设计要求，在需建设光伏电站的筑物楼顶放置的适量光伏模型，使该分布式光伏电站建设成本、发电成本及发电累积收益最优。
分布式光伏系统的仿真项目以“XX市职业高级中学（范例地图）”为模型，完成。
方案设计名称为“日期（XXXX +工位号+AM/PM。
1. 模型参数设置说明（1）校园负载功率为921.6KvV平均每天耗能14745KWh fe能；每格单位面积256平方米，能耗幅度在10%以内；拟在校园建筑物楼顶上安装分布式光伏发电系统。
