施工现场放线作业流程

目录

1、编制说明 ............................................................................................................................. 2

2、测量资料收集与放样方案制定 ......................................................................................... 2

3、放样前准备 ......................................................................................................................... 3

4、 全站仪坐标法设站＋极坐标法放点 ............................................................................... 3

5、 全站仪（测距仪）边角交会法设站＋极坐标法放样 ................................................... 5

6、 经纬仪测角后方交会法＋极坐标法放样 ....................................................................... 5

7、 方向交会法放样 .............................................................................................................. 7

8、 正倒镜投点法单方向设站............................................................................................... 8

土建 房屋工程施工放线方法

该帖被浏览了136次 | 回复了7次

土建/房屋工程施工放线是从建筑物定位开始的，一直到主体工程封顶都离不开施工放线。

大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。

一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。放线工具为“全站仪”或“比较高级的经纬仪”。

二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。放线工具为“经纬仪”。

基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。小工程可能没有测量员，就是施工员放线。

注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。

三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。根据轴线定位桩及外引的轴线基准线进行施工放线。用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。

我有20多年的施工经验，由于时间关系说的不是很细（放线有很多技巧），希望对你有所帮助。

施工放线有多种方法，条件允许的场地只要钉多一次龙门桩就可以搞定，一般龙门桩主要用于基础施工放线，基础完工后再把轴线及水平引测到基础上部四大角的侧面，用墨线弹出垂直、水平线做出三角标记，在引之前需用基准点校验龙门桩是否准确，这样不管你放N多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线，用钢尺量测标高，这样就可以到主体封顶。这种方法是最简单实用的。

公路工程施工如何放线

一、概述

公路工程施工是指在规定的范围内按照设计要求利用人工和机械设备完成道路的施工作业。在公路工程施工中，放线工作是一个非常重要的环节，其准确性直接关系到道路的施工质量和工程的整体进度。本文将介绍公路工程施工中放线的意义、方法和操作步骤，以及需要注意的问题。

二、放线的意义

1. 确保设计要求的实现

在公路工程施工中，道路的几何要求和线型要求是设计中最基本的要求。放线是将设计图纸上的道路线型、标高和标志物等要素准确地反映在施工现场上的一个过程。只有通过放线，才能确保道路的几何尺寸和线型能够按照设计要求实现。

2. 保证施工进度的顺利进行

在公路工程施工中，放线是施工的第一步。只有在放线完成后，承包商才能按照图纸上的线型和要求进行后续的施工作业。如果放线出现错误，将会对整个工程的进度造成影响，甚至要对部分工程进行破拆。

3. 避免施工风险

在实际工程中，如果发生放线错误，可能会导致道路线型不符合规范，甚至可能引发安全问题。因此，在公路工程施工中，放线的准确性和及时性至关重要，是保证道路工程施工安全的基础。

三、放线的方法

在公路工程施工中，根据设计要求和施工现场的条件，可以采用以下几种放线方法：

1. 铅线放线法

铅线放线法是最常用的放线方法之一。具体操作方法是：先在场地上拉直一根铅线，根据设计要求固定好起点和终点，用测距仪测量出每个测点的位置，然后用白粉等标记物料在地面上进行标记，最后在标记点之间拉直线进行放线。

2. 放线仪放线法

放线仪是一种专业测量仪器，能够测量出各点之间的距离和方向。在公路工程施工中，可以通过放线仪直接将设计图纸上的线型要素引入放线仪，然后通过激光或其他方式在施工现场上进行标记。 3. GPS放线法

GPS是全球定位系统，能够准确定位到地球上的任意一点。在公路工程施工中，可以利用GPS对道路线型和标高进行高精度的测量和放线，从而确保放线的准确性和高效性。

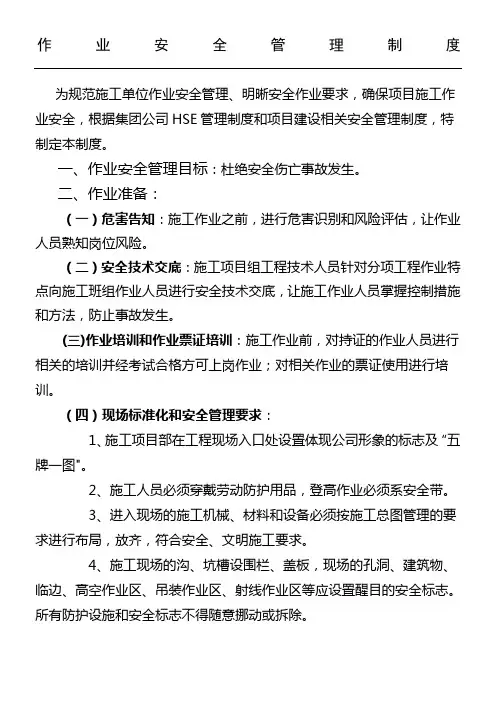

作业安全管理制度

为规范施工单位作业安全管理、明晰安全作业要求，确保项目施工作业安全，根据集团公司HSE管理制度和项目建设相关安全管理制度，特制定本制度。

一、作业安全管理目标：杜绝安全伤亡事故发生。

二、作业准备：

（一）危害告知：施工作业之前，进行危害识别和风险评估，让作业人员熟知岗位风险。

（二）安全技术交底：施工项目组工程技术人员针对分项工程作业特点向施工班组作业人员进行安全技术交底，让施工作业人员掌握控制措施和方法，防止事故发生。

(三)作业培训和作业票证培训：施工作业前，对持证的作业人员进行相关的培训并经考试合格方可上岗作业；对相关作业的票证使用进行培训。

（四）现场标准化和安全管理要求：

1、施工项目部在工程现场入口处设置体现公司形象的标志及“五牌一图"。

2、施工人员必须穿戴劳动防护用品，登高作业必须系安全带。

3、进入现场的施工机械、材料和设备必须按施工总图管理的要求进行布局，放齐，符合安全、文明施工要求。

4、施工现场的沟、坑槽设围栏、盖板，现场的孔洞、建筑物、临边、高空作业区、吊装作业区、射线作业区等应设置醒目的安全标志。所有防护设施和安全标志不得随意挪动或拆除。 5、施工人员必须严格按照HSE，安全技术措施和安全技术操作规程的要求进行作业，严禁违章作业。

三、分项作业安全规定

（一）一般风险作业：

挖掘作业（地面挖掘深度不超过0.5m），登高作业（两米以下）等要穿戴相应的劳保防护用品，采取相应的防护措施，必要时有监护人员，并做好警示标志。

（二）、较大风险作业：

1、无损检测

（1）探伤工作前应申请放射许可。

（2）做好放射线的安全防护工作，划出安全防护区域，设置安全线，挂上安全防护警戒标志，夜间应设红灯以示危险，并有专人看管。

（3）工作许可的复印件应贴在现场进口的告示栏中，以告知其他人员。

2、有限空间作业

(1)凡进入受限空间作业，必须办理进入受限空间作业许可证，开展工作前安全分析，辨识危害因素，制定安全工作方案。
