水利水电工程--锚喷支护锚杆、钢筋网工序质量评定表

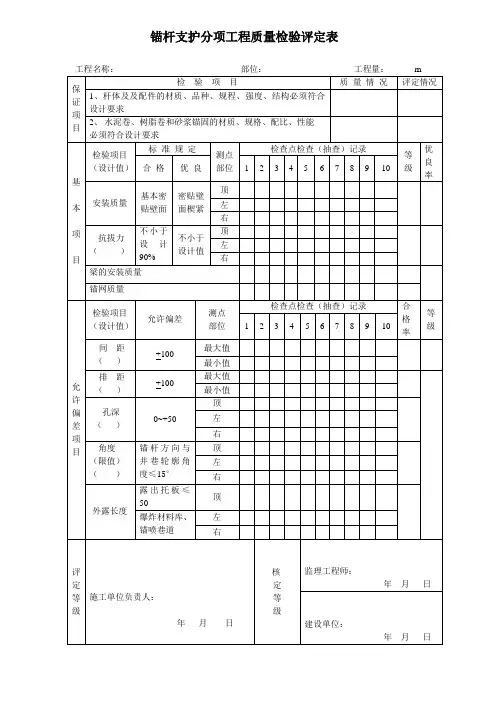

锚杆支护分项工程质量检验评定表

工程名称： 部位： 工程量： m

保

证

项

目 检 验 项 目 质 量 情 况 评定情况

1、杆体及及配件的材质、品种、规程、强度、结构必须符合设计要求

2、 水泥卷、树脂卷和砂浆锚固的材质、规格、配比、性能

必须符合设计要求

基

本

项

目 检验项目

（设计值） 标 准 规 定 测点

部位 检查点检查（抽查）记录 等

级 优

良

率 合 格 优 良 1 2 3 4 5 6 7 8 9 10

安装质量 基本密贴壁面 密贴壁面楔紧 顶

左

右

抗拔力

（ ） 不小于设计90% 不小于

设计值 顶

左

右

梁的安装质量

锚网质量

允许偏差项目 检验项目

（设计值） 允许偏差 测点

部位 检查点检查（抽查）记录 合格率 等级 1 2 3 4 5 6 7 8 9 10

间 距

（ ） +100 最大值

最小值

排 距

（ ） +100 最大值

最小值

孔深

（ ） 0~+50 顶

左

右

角度

（限值）

（ ） 锚杆方向与井巷轮廓角度≤15° 顶

左

右

外露长度 露出托板≤50 顶

爆炸材料库、锚喷巷道 左

右

评定等级

施工单位负责人：

年 月 日 核

西部资航水电站工程

锚杆施工验收表

承建单位： 合同号： 编号：

单位工程名称 单元工程量

分部工程名称 施工日期

分项工程名称、部位 检验日期

项次 检查项目 规定值或设计值 检 查 记 录

1 孔数(或杆数) 长度450cm

2 孔深(cm) 440(偏差±5)

3 孔轴方向 垂直于结构面或符合设计要求

4 孔位偏差(cm) 小于10

5 Δ砂浆配合比 0.45：1：2

6 Δ锚杆孔清理 无岩粉、积水

7 锚

杆 Δ材质 Ⅱ级

直径（mm） 25

长度（cm） 450

8 排水孔数 深 间距

施工单位意见：

初检： 日期：

复检： 日期：

终检： 日期： 监理单位意见：

监理工程师： 日期：

说明：本表由承建单位报送四份，监理部签署意见后，监理部留一份，返回承建单位三份备查和存档。

西部资航水电站工程

喷锚支护钢筋网施工验收表

承建单位： 合同编号： 编号：

单位工程名称 路基工程 单元工程量

分部工程名称 砌筑工程 施工日期

分项工程名称、部位 喷锚支护 检验日期

项次 检查项目 规定值或设计值 检 查 记 录

1 Δ材质 Ⅰ级

2 直径（mm） 6.5

3 钢筋间距（㎜） 200

4 钢筋网与基岩面距离（㎜） 30

5 钢筋绑扎 牢靠

6 钢筋网与锚杆连接 焊接

施工单位意见：

初检： 日期：

复检： 日期：

终检： 日期： 监理单位意见：

监理工程师： 日期：

水利水电工程

单元工程施工质量报验单

（水利实业黔桂松[2012]质报C5- 号）

合同名称：黔中水利枢纽一期工程桂松干渠C5标土建及金属结构制安工程

合同编号：QZSLYQ-068-GSGQC5(01)-2010

承包人：贵州省水利机械化实业总公司

致:四川腾越监理公司黔中水利枢纽一期工程桂松干渠GJL2标建设监理部

单元工程已按合同要求完成施工，经自检合格，报请核验。

附： 单元工程质量评定表

承包人：贵州省水利机械化实业总公司

黔中桂松干渠C5标工程处

项目经理：

日 期： 年 月 日

经核验， 单元工程的质量：

□ 合格：

□ 按附言提供补充材料、证明文件或重做、补做检验；

□ 不合格，提交《施工质量缺陷处理措施报审表》

附言：

监理机构：四川腾越监理公司黔中水利枢纽一期工程

桂松干渠GJL2标建设监理部

监理工程师：

日 期： 年 月 日

说明：本表一式4份，由承包人填写，监理机构审签后，承包人2份，监理机构、发包人各一份。

水利水电工程

岩石洞室开挖单元工程质量评定表

单位工程名称 单元工程量

分部工程名称 施工单位 贵州省水利机械化实业总公司

单元工程名称、部位 检验日期

年 月 日

项次 检 查 项 目 质 量 标 准 检 验 记 录

基岩掘进工序质量验收记录表

工程名称： 部位:主体0－2 m 工程量: 2 m

主控项目 检 验 项 目 质 量 情 况 验收结论

1.光爆图表齐全，参数选择合理 符合规定 符合 2.临时支护必须符合规程规定

主

控

项

目 检验项目

（设计值） 标准规定 测点

部位 检查点检查（抽查）记录 合格率 优良

率 等级 合格 优良 1 2 3 4 5

3、全宽

（2840）

中线左（1420）

中线右（1420） -30～+200 0~

+200 左 上 1483

中 1479

下 1476

右 上 1486

中 1491

下 1478

4、拱高

(1420)

墙高

(1600) -30～+200 0~

+200 顶 左 1485

中 1466

右 1457

底中 1629

5、坡度

(+7.6‰) 不超过±1‰ 不超过±0.5‰ 底 +7.7‰

施工单位检查结果 合格或优良

质量验收员：（签字）

年 月 日

监理单位验收结论 合格或优良

监理工程师 ：（签字）

年 月 日

锚杆支护工序质量验收记录表

工程名称： 部位:主体0－2m 工程量: 2m

主控项目

检验项目 质量情况 验收结论

1.杆体及配件的材质、品种、规格、强度、结构必须符合设计要求。 符合设计要求 符合

2.水泥卷、树脂卷和砂浆锚固的材质、规格、配比、性能必须符合设计要求。 符合设计要求 符合

检验项目 标准规定 测点部位 检查点检查（抽查）记录 合格率 优
