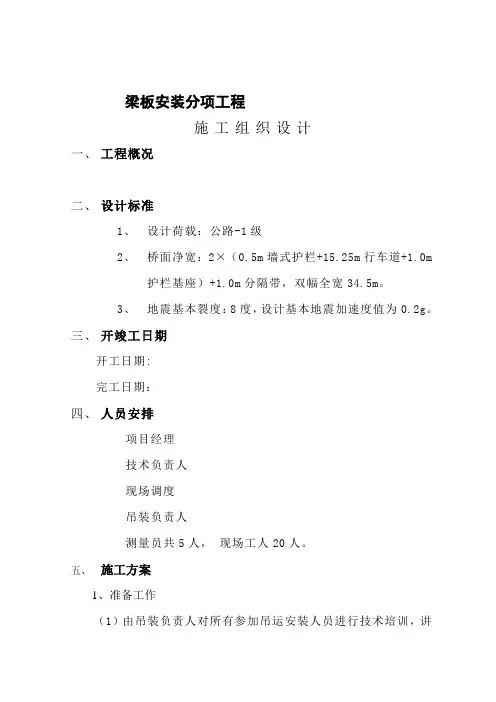

梁板吊装施工方案
- 格式：docx
- 大小：101.05 KB
- 文档页数：10
-可编辑修改 -
1、施工顺序：
（1）、支座及桥板定位放样， （ 2）、支座及桥板放样复核 （ 3）、支座安放，（ 4）、预制板装送，
（5）、预制板吊装。
2、施工前准备
（1） 、施工前对北侧围挡进行拆除，确保吊机及运行车的运行路线及停放位置。
（2） 、施工前派专人对此段交通进行交通管制， 留一个行车道及一个非机动车道， 其余车道供吊机及运行车使用。
（3） 、本次施工计划在夜间进行， 施工前对施工现场架设照明设备， 已确保施工时施工现场
明亮如昼。在施工作业段东侧设置警示灯、防撞桶及 LED 警示灯作为警示，并在东侧路口东侧 100 米外用隔离帽将车道变更为一个机动车道。
（
4
）
、板梁砼养护期达到。
（
5
）
、
先按图放出每块板梁的边线及橡胶支座位置，
橡胶支座安放位置应
准确无误。
（
6
）
、准备好控制伸缩缝的泡沫板为
4cm
。
（
7
）
、
在整个施工过程中，
要注意对成品和半成品
（如：
通讯电缆、板梁、
台帽等）的保护。
（
8
）
、吊装前各人员应合理分配，各工序应由专人指挥。
二、梁板吊装施工方案
1、施工顺序
（1） ）、支座及桥板定位放样
（2） ）、支座及桥板放样复核
（3） ）、支座安放
（4） ）、预制板装送
（5） ）、预制板吊装
2、施工前准备
（1） 桥接坡回填土到位吊车及加长货车开行路线做好应通畅、 平整、不下陷以免延误吊装时间使施工顺利进行。
（2） 盖梁及桥台台帽砼养护期达到。
（3） 板梁砼养护期达到。
（4） 先按图放出每块板梁的边线及橡胶支座位置橡胶支座安放位置应准确无误。
-可编辑修改 - -可编辑修改 -
（5） 准备好控制伸缩缝的木板为 4cm。
（6） 在整个施工过程中要注意对成品和半成品（如：土路基、板梁、台帽、盖梁等）的养护。
（7） 吊装前各人员应合理分配 各工序应由专人指挥。
3、吊机选择
起重机械采用 JG-500 50T 主吊机二辆 TG-250 25T 副吊机一辆吊运 10m 板梁载重为 20T 的托板车二辆。
4、预制板吊装工艺流程
5、吊装方法
（1）预制板起吊办法采用 25T 汽吊配合托板运输车。 本工程桥面板存放场周围没有高压电线及绿化带所以吊机可以直接开上预制场
地。吊机可停在预制场地旁卡车停于吊机一侧。 吊机把预制板梁吊起
再起吊入托板车装到现场。 构件移运时混凝土强度不应低于设计强度的 80%构件移运和堆放的支撑位置应与吊点位置一致并应支
撑牢固避免损伤构件。 -可编辑修改 -
线应到位、顺直必要时可用经纬仪检查。
（4） ）质量检查和质量标准支座中心偏位允许偏差 10mm 梁板顶面纵向高程允许偏差 +8-5 相邻梁板顶面高差允许偏差 8mm。
（5） ）橡胶支座安装安装前应将墩、台支座垫石处清理干净并检查其顶面标高应符合设计要求将设计图纸标明的支座中心位置标在垫石及橡胶支座上橡胶支座准确安放在支撑垫石上要求支座中心线与支撑垫石中心线相重合梁板安放时必须仔细使梁板就位准确且与支座密贴就位不准时或支座与梁板不密贴时必须吊起采取措施垫钢板和
使支座位置限制在允许偏差内不得使用撬棍移动梁板。 支座安装时规定值或允许偏差为支座中心与主梁中线应重合最大偏差小于 2mm 支座高程应符合设计要求支座四角高差允许偏差 2mm。
6、吊装注意事项 （2） 50T 汽车吊安装近距离桥
面板由两侧对称向跨中铺设最终在跨中合拢在施工过程中一定要做
到对称加载防止盖梁受力不均。 中跨桥面板吊装时吊机支撑设置应尽
量在墩台帽上同时应加大吊车支撑与桥面的接触面积。
（ 3）预制桥面板吊装要求汽车吊吊装时应有专人指挥起吊及下降时
要做到平稳及听从指挥桥面板安装时应用 4cm 木板控制好伸缩缝宽
度伸缩缝位置按图纸要求。 板与板间缝安装时应控制均匀板安装后应
无松动与支座间应无空隙否则应用铁片垫平。垫平后支座应无松动、 -可编辑修改 -
（ 1）总体主要事项 -可编辑修改 -
①安装前首先进行盖梁复测桥向轴线梁板位置支座的标高。 正确无误才能进行安装。
②架桥机拼装完成即进行试载试吊进行全面检查确保受力荷载无误才能进行桥上安装。
③安装预制梁前及时与预制场商定架设的桥跨安装顺序以及运输顺序和梁体朝向便于板梁安装现场后能一次安装就位。
④预制梁运输到安装现场后认真仔细检查梁体质量梁体是否有裂纹
检查原因。
⑤吊机起吊梁板和前进移动时要有专人指挥听从统一的信号做到紧密配合动作协调一致。
⑥在吊机上工作有效半径和有效高度范围内不得有障碍物若有障碍
物必须进行清除或采取其他有效保护措施。
⑦当梁起吊离地 20-30cm 时必须检查吊机机身是否稳定吊点是否牢固在情况良好的条件下方可继续进行工作。 起吊时速度要均匀要保证梁平稳梁下落必须慢速轻放严禁忽快忽慢或突然制动。
⑧梁板安装就位后及时检查梁位置是否正确梁间缝是否符合设计要
求支座处梁与支座接触是否严密若有问题及时进行调整。
⑨梁安装顺序先两边后中间。
（ 2）
①吊装作业前必须严格检查起重设备各部件的可靠性和安全性并进行试吊。 -可编辑修改 -
②吊起重物作业平移时应将重物提高到可能遇到的障碍物 0.5m 以上运行时被吊重物不得左右摇摆。
③大型吊装工程应制定安全技术措施并向参加工作的人员进行安全技术交底。
④吊装作业应派专人统一指挥参加吊装的起重工要掌握作业的安全要求其它人员要有明确分工。
⑤各种起重机具不得超负荷使用。 作业中遇到有停电或其他特殊情况应将重物落至地面不得悬在空中。操作人员不得擅自离开岗位。
（ 3）
①悬空高处作业必须设有可靠的安全防护措施。 悬空高处作业扬在开放型结构上施工如高处搭设脚手架在无防护的边缘上作业在受限制
的高处或不稳定的高处作业在没能立足点或没有牢靠点的地方作业
等。
②从事高处作业人员要定期或随时体检发现有不宜登高病症不得从事高处作业严禁酒后登高作业。
③高处作业人员不得穿拖鞋或硬底鞋。 所需的材料要事先准备齐全工
具应放在工具袋内。
④高处作业用的梯子不得缺档和垫高同一架梯子不得二人同时上下在通道处或平台使用梯子应设置围栏。
⑤高处作业与地面联系应有专人负责或配有通讯设备。
⑥夜间施工时现场必须符合操作要求的照明设备。
（ 4）汽吊机安全操作规程 -可编辑修改 -
①汽吊机操信人员必须经培训合格取得上岗证后方能上岗作业。 严禁无证操作操作人员应了解汽吊机的机械构造、使用性能。
②工作人员在作业时精力集中坚守工作岗位不做与工作无关的事按规定使用安全带和安全帽等严禁酒后作业、违章作业。
③吊装前检查操作系统是否可靠制动器是否灵活可靠。
④吊装前应统一指挥信号吊装时指挥人员发出的信号与操作人员意见不一致时操作人员应发讯问信号在确认指挥信号意图一致时才能开车。
⑤汽吊机在吊运梁板过程中如遇到起升机构制支突然失灵时操作人
员应立即发出信号通知附近的人员离开并迅速按动控制按钮反复起落梁板并开动汽车选择安全地点把梁板放下不应任其自由下落随后再进行检修决不可在吊运过程中进行检修。
⑥在吊梁板时应使承载不均匀、 平稳不能忽起忽落起升机构的钢丝绳应保持垂直同时起吊和降落做到同步注意控制好前后端的高度差在
架桥机所受的负荷不能超过其最大起重量的情况下方可起吊梁板。
⑦在操作过程中应有专人分别位于前、 后支架观察和监听如果发现不
正常现象或听到不正常的声音时立即通知总指挥应采取相应措施并停车检查排除故障。未找出原因不能开车。
⑧操作人员要做到十不吊
1
2
3 -可编辑修改 -
4
5
6
7
8
9
10
⑨梁板吊装时操作人员只服从总指挥人员的口令由专人指挥。 多人挂钩时操作人员只服从吊运确定的指挥人员人指挥但对任何人发出的
危险信号操作人员应立即采取相应措施。 -可编辑修改 -
