电路板方面知识

印制板基础知识

印刷电路板（Printedcircuitboard，PCB）几乎会出现在每一种电子设备当中。如果在某样

设备中有电子零件，那么它们也都是镶在大小各异的PCB上。除了固定各种小零件外，PCB

的主要功能是提供上头各项零件的相互电气连接。随着电子设备越来越复杂，需要的零件越

来越多，PCB上头的线路与零件也越来越密集了。标准的PCB长得就像这样。裸板（上头

没有零件）也常被称为「印刷线路板PrintedWiringBoard（PWB）」。

板子本身的基板是由绝缘隔热、并不易弯曲的材质所制作成。在表面可以看到的细小线

路材料是铜箔，原本铜箔是覆盖在整个板子上的，而在制造过程中部份被蚀刻处理掉，留

下来的部份就变成网状的细小线路了。这些线路被称作导线（conductorpattern）或称布线，

并用来提供PCB上零件的电路连接。

为了将零件固定在PCB上面，我们将它们的接脚直接焊在布线上。在最基本的PCB（单

面板）上，零件都集中在其中一面，导线则都集中在另一面。这么一来我们就需要在板子

上打洞，这样接脚才能穿过板子到另一面，所以零件的接脚是焊在另一面上的。因为如此，

PCB的正反面分别被称为零件面（ComponentSide）与焊接面（SolderSide）。

如果PCB上头有某些零件，需要在制作完成后也可以拿掉或装回去，那么该零件安装

时会用到插座（Socket）。由于插座是直接焊在板子上的，零件可以任意的拆装。下面看到

的是ZIF（ZeroInsertionForce，零拨插力式）插座，它可以让零件（这里指的是CPU）可

以轻松插进插座，也可以拆下来。插座旁的固定杆，可以在您插进零件后将其固定。

如果要将两块PCB相互连结，一般我们都会用到俗称「金手指」的边接头（edge

connector）。金手指上包含了许多裸露的铜垫，这些铜垫事实上也是PCB布线的一部份。通

常连接时，我们将其中一片PCB上的金手指插进另一片PCB上合适的插槽上（一般叫做扩

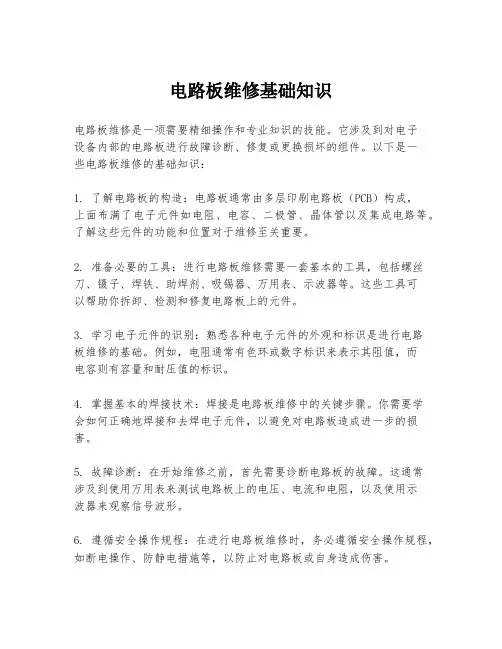

电路板维修基础知识

电路板维修是一项需要精细操作和专业知识的技能。它涉及到对电子设备内部的电路板进行故障诊断、修复或更换损坏的组件。以下是一些电路板维修的基础知识：

1. 了解电路板的构造：电路板通常由多层印刷电路板（PCB）构成，上面布满了电子元件如电阻、电容、二极管、晶体管以及集成电路等。了解这些元件的功能和位置对于维修至关重要。

2. 准备必要的工具：进行电路板维修需要一套基本的工具，包括螺丝刀、镊子、焊铁、助焊剂、吸锡器、万用表、示波器等。这些工具可以帮助你拆卸、检测和修复电路板上的元件。

3. 学习电子元件的识别：熟悉各种电子元件的外观和标识是进行电路板维修的基础。例如，电阻通常有色环或数字标识来表示其阻值，而电容则有容量和耐压值的标识。

4. 掌握基本的焊接技术：焊接是电路板维修中的关键步骤。你需要学会如何正确地焊接和去焊电子元件，以避免对电路板造成进一步的损害。

5. 故障诊断：在开始维修之前，首先需要诊断电路板的故障。这通常涉及到使用万用表来测试电路板上的电压、电流和电阻，以及使用示波器来观察信号波形。

6. 遵循安全操作规程：在进行电路板维修时，务必遵循安全操作规程，如断电操作、防静电措施等，以防止对电路板或自身造成伤害。

7. 了解电路图和原理图：掌握电路图和原理图的阅读方法对于理解电路板的工作原理和故障诊断至关重要。这些图纸可以帮助你追踪电路路径，定位故障元件。

8. 学习电路板的清洁和保养：电路板在使用过程中可能会积累灰尘和污垢，这可能会影响电路的正常工作。定期清洁和保养电路板可以延长其使用寿命。

9. 熟悉电子元件的替换：在维修过程中，有时需要替换损坏的电子元件。了解如何选择合适的替换元件，并掌握替换过程中的注意事项。

10. 持续学习和实践：电路板维修是一个不断学习和实践的过程。随着技术的更新和电子设备的复杂性增加，持续学习新的知识和技能对于提高维修效率和成功率非常重要。

电路板的基础知识讲解教程

在现代电子设备中，电路板扮演着至关重要的角色。它是电子设备中的信息传输和控制的核心部件，承载着电子元件和连接线路，为电子设备提供支持和连接功能。本文将主要介绍电路板的基础知识，包括电路板的类型、组成结构、制造工艺等方面内容。

电路板的类型

根据用途和结构特点，电路板可以分为单层板、双层板和多层板三种类型。

1. 单层板：单层板上只有一层导电层，通常用于简单的电子产品中，成本低廉，制造工艺简单。

2. 双层板：双层板上有两层导电层，通过通过通过连接两层来实现电路的功能。适用于中等复杂度的电子产品。

3. 多层板：多层板具有三层或三层以上的导电层，层与层之间通过通过层间连线连接。多层板适用于高端电子产品和大型综合电路设计。

电路板的组成结构

一个典型的电路板包括以下几个主要部分：

1. 基板：作为电路板的主体，基板承载着电子元件和连接线路，通常由玻璃纤维、环氧树脂等材料构成。

2. 导线：导线是用来传输电信号和电力的连接线路，通常采用铜箔或银浆印刷在基板表面。

3. 元件：元件包括电阻、电容、集成电路等，通过焊接或插装等方式安装在电路板上，实现电路功能。

4. 焊接点：焊接点是用来连接电子元件与导线的部分，通常使用焊锡或其他焊接材料固定元件。

电路板的制造工艺

电路板的制造工艺包括以下几个主要步骤：

1. 电路设计：在设计过程中，确定电路板类型、布局、元件位置等，使用CAD软件进行设计。 2. 制作印刷板：根据电路设计文件制作印刷板，通常采用光刻、腐蚀等工艺制作导线。

3. 元件安装：将元件按照设计要求焊接或插装到电路板上，注意元件位置、方向和焊接质量。

4. 检测与调试：完成元件安装后，对电路板进行测试和调试，确保电路功能正常。

5. 涂覆保护：最后对电路板进行防腐蚀、增加机械强度等处理，保护电路板表面。

通过以上步骤，一个完整的电路板制造工艺就完成了。

结语

电路板作为现代电子设备的核心部件，对于各种电子产品的功能和性能起着决定性的作用。掌握电路板的基础知识，对于理解电子设备的工作原理和维护维修至关重要。希望本文的介绍可以帮助读者对电路板有更深入的了解。

pcb维修常用知识点总结

随着电子产品的不断普及和更新换代，PCB（Printed Circuit Board，印刷电路板）的维修也变得越来越重要。作为电子产品的核心部分，PCB的质量和可靠性决定了整个产品的性能和寿命。在我们日常生活中，常常会遇到电子设备出现故障的情况，对于一些简单的故障，我们可以通过修复PCB来解决。本文将探讨一些PCB维修的常用知识点，帮助读者更好地理解和掌握。

一、焊接技术

焊接技术是PCB维修中必不可少的一项技能。正确的焊接技术能够确保电子元件与PCB之间的良好连接，避免出现虚焊、接触不良等问题。在焊接时，需要注意以下几点：

1. 温度控制：使用合适的焊接温度，避免过高或过低的温度导致元件损坏或焊接不良。

2. 烙铁选择：选择合适的烙铁头尺寸和形状，以便更好地焊接各种电子元件。

3. 锡膏使用：适量的锡膏能够提高焊点的连接性和可靠性，但过量使用可能导致短路等问题，需谨慎操作。

4. 焊接位置：焊接前需做好定位和保护，确保焊接位置的准确和安全。

二、电路检修 对于电子设备故障的诊断和修复，电路检修是必不可少的一项工作。通过合理的方法和仪器，我们能够迅速定位故障点，并采取相应的措施进行修复。

1. 电路图分析：首先根据电路图对整个电路进行分析，确定可能的故障点，并制定相应的检修方案。

2. 万用表测量：利用万用表测量电压、电流等参数，确定电路中的异常情况，有针对性地进行修复。

3. 信号发生器使用：当故障点无法直接检测出来时，可以使用信号发生器产生特定信号，通过观察响应来确定故障点。

4. 热像仪检测：热像仪可以帮助我们找到电路中温度异常的部分，从而定位故障点。

三、元件替换

在检修过程中，有时我们可能需要替换一些损坏或老化的元件。正确的元件替换能够恢复电路的正常工作，延长设备的使用寿命。

1. 元件识别：根据电路图和实际情况，准确识别需要替换的元件型号和规格。

2. 元件拆装：谨慎操作，注意处理元件的引脚，避免引脚弯曲或损坏。
