舵机的使用方法
1. 确认舵机的电源和控制信号线。舵机一般有电源正极、负极和控制信号线三根线，其中红线为正极，接到电源正极，黑线为负极，接到电源负极，控制信号线一般为白、橙、黄三种颜色，需通过控制器或开发板来控制舵机转动。
2. 连接舵机到控制器或开发板。将舵机的控制信号线插入到控制器或开发板的对应的GPIO口上，并将电源的正负极连接到电源模块上。
3. 写代码进行控制。使用代码控制舵机转动，可以通过改变PWM脉宽的大小，更改需要转动的角度和速度等参数来实现不同的舵机控制方式。舵机的基本操作是通过一个信号脉冲来控制，这个脉冲的宽度即为PWM的脉宽，脉冲的周期一般为20ms。舵机的控制范围一般为0到180度，有些高级舵机还支持连续旋转等特殊功能。
4. 调试测试。在编写代码过程中，可以通过串口监视器或者其他调试工具来查看舵机转动的情况，进行参数微调和测试，直到舵机达到预期效果。

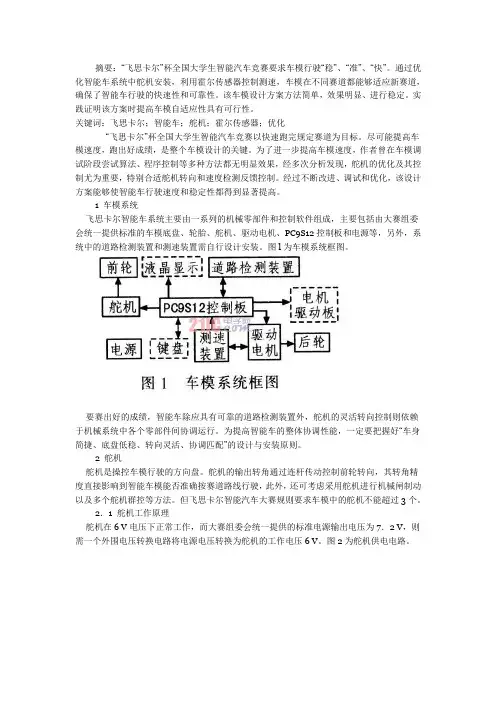

摘要：“飞思卡尔”杯全国大学生智能汽车竞赛要求车模行驶“稳”、“准”、“快”。通过优化智能车系统中舵机安装，利用霍尔传感器控制测速，车模在不同赛道都能够适应新赛道，确保了智能车行驶的快速性和可靠性。该车模设计方案方法简单，效果明显、进行稳定。实践证明该方案时提高车模自适应性具有可行性。
关键词：飞思卡尔；智能车；舵机；霍尔传感器；优化
“飞思卡尔”杯全国大学生智能汽车竞赛以快速跑完规定赛道为目标。尽可能提高车模速度，跑出好成绩，是整个车模设计的关键。为了进一步提高车模速度，作者曾在车模调试阶段尝试算法、程序控制等多种方法都无明显效果，经多次分析发现，舵机的优化及其控制尤为重要，特别合适舵机转向和速度检测反馈控制。经过不断改进、调试和优化，该设计方案能够使智能车行驶速度和稳定性都得到显著提高。
1 车模系统
飞思卡尔智能车系统主要由一系列的机械零部件和控制软件组成，主要包括由大赛组委会统一提供标准的车模底盘、轮胎、舵机、驱动电机、PC9S12控制板和电源等，另外，系统中的道路检测装置和测速装置需自行设计安装。图l为车模系统框图。
要赛出好的成绩，智能车除应具有可靠的道路检测装置外，舵机的灵活转向控制则依赖于机械系统中各个零部件间协调运行。为提高智能车的整体协调性能，一定要把握好“车身简捷、底盘低稳、转向灵活、协调匹配”的设计与安装原则。
2 舵机
舵机是操控车模行驶的方向盘。舵机的输出转角通过连杆传动控制前轮转向，其转角精度直接影响到智能车模能否准确按赛道路线行驶，此外，还可考虑采用舵机进行机械闸制动以及多个舵机群控等方法。但飞思卡尔智能汽车大赛规则要求车模中的舵机不能超过3个。
2．1 舵机工作原理
舵机在6 V电压下正常工作，而大赛组委会统一提供的标准电源输出电压为7．2 V，则需一个外围电压转换电路将电源电压转换为舵机的工作电压6 V。图2为舵机供电电路。
舵机控制系统的模型建立与仿真
舵机控制系统是一种常用的自动控制系统，用于控制各种设备的转动角度或位置。本文将介绍舵机控制系统的模型建立与仿真方法，并详细解释其原理和应用。
一、舵机控制系统的原理与结构
舵机是一种具有反馈机构的执行器，主要由电机、减速器、位置传感器和控制电路组成。其基本原理是通过电机驱动减速器转动，位置传感器测量减速器的转动角度，并将反馈信号传回控制电路。控制电路根据期望角度和反馈信号之间的差异来控制电机的转动，从而实现对舵机位置的精确控制。
二、舵机控制系统的模型建立方法
1. 机械部分建模
舵机的机械部分主要由电机和减速器组成。电机的转矩与转速之间存在非线性关系，需要使用电机的动力学方程进行建模。减速器将电机的转速降低，并与位置传感器连接，通过测量减速器的转动角度来获取位置反馈信息。
2. 电子部分建模
舵机控制系统的电子部分包括控制电路和位置传感器。位置传感器的输出与舵机的转动角度成正比，可以使用比例关系进行建模。控制电路负责接收期望角度信号和位置传感器的反馈信号，并根据差异来控制电机的驱动。
3. 综合建模
将机械部分和电子部分建立的模型进行综合，得到完整的舵机控制系统模型。可以使用系统的传递函数或状态空间模型来描述舵机的动态特性。这些模型可以用于设计控制算法、参数调节和性能优化。
三、舵机控制系统的仿真方法 舵机控制系统的仿真是通过计算机模拟实际系统的运行过程，以验证控制算法的有效性和系统性能。以下是舵机控制系统的三种常用仿真方法：
1. 基于物理模型的仿真
基于物理模型的仿真是通过建立舵机的数学模型，使用物理量和控制算法进行仿真。在仿真过程中，可以考虑各种因素对系统性能的影响，如摩擦、负载和环境扰动等。这种仿真方法能够模拟系统的动态响应和稳态性能，常用软件包有Simulink和MATLAB等。
2. 基于控制算法的仿真
基于控制算法的仿真是通过使用实时控制算法对舵机控制系统进行仿真。在仿真过程中，可以对控制算法进行优化和调节，以提高系统的稳定性和响应速度。这种仿真方法可以检验控制算法的有效性和鲁棒性，常用软件有LabVIEW和Control
我们这里已QSC32E舵机板为例，讲解下舵机板上位机软件的使用：
QSC16E操作基本上跟QSC32E类似，唯一不同的是QSC16E不带PS2解码
QSC32舵机控制器正面
QSC32舵机控制器背面
QSC32E 舵机控制器 说明图解
QSC16E控制器
QSC16E 舵机控制器 说明图解 1、 安装驱动 使用MINI-USB线连接上舵机板找到以下的驱动，这里可跳过安装
然后打开QSC-32E(PL2303)驱动文件夹
双击PL2303 Driver 来手动安装驱动程序 如果是WIN7系统需要进行如下操作： 鼠标右键单击此文件选择属性弹出如下窗口:
然后选择兼容性窗口 再这里的用兼容性模式运行这个程序打上勾 再下拉窗口中选择WINXP ，我这里使用的本身已经是WINXP系统所以无此选项 使用者选择WINXP即可 然后点击确定 退出该窗口 然后重新双击驱动软件便可在WIN7模式下用兼容模式安装WINXP的驱动程序
2、安装 Framewoks2.0，如果已经安装了或者有高版本的NetFramewoks 文件可跳过安装，如果没有安装这个文件 则打
不开上位机软件，如果能直接打开上位机软件则可不安装此文件。
WIN7或以上操作系统可直接跳过安装。
3.上位机软件介绍说明
左边为舵机图标操作窗口，打钩显示该舵机口、取消就关闭该舵机口 右边为舵机图标位置保存窗口，舵机图标可自由拖拉，拖拉后保存位置
舵机图标窗口，可自由拖拉如下人形的图标窗口，然后保存位置 保存的位置一定要跟上位机软件QSC舵机控制器同一个目录下，以后才能从选择那里直接打开，保存到其他文件夹无效
COM口选择端 默认通讯速度为高速模式115200 特殊情况下使用低速模式9600
动作组调试运行窗口，上面是调试窗口 下面是运行窗口
初始化：上位机软件初始化，表示从开始地址256号位置开始写动作，只是对软件操作，而不改变已经下载到主板上的动作 擦除：对下载到主板上的动作组做清空操作 运行动作组：运行已经下载到主板上的动作组 停止：停止运行动作组 脱机动作组：运行已经下载到主板上的动作组并且下次开机直接执行该动作组 禁用：禁用脱机动作组功能
32路舵机控制器使用说明书
舵机控制器说明图解如下：
1）安装驱动
详见《驱动》文件夹，按照里面的说明自行操作。
2）上位机软件页面介绍说明
左边为舵机图标操作窗口，打钩显示该舵机口、取消就关闭该舵机口。
舵机图标位置保存窗口如下图，舵机图标可自由拖拉，拖拉后保存位置。 舵机图标窗口，可自由拖拉如下人形的图标窗口，然后保存位置
保存的位置一定要跟上位机软件在同一个目录下，以后才能从选择那里直接打开，保存到其他文件夹无效
COM口选择端，默认通讯速度为高速模式115200。
动作组调试运行窗口，上面是调试窗口 ，下面是运行窗口。
初始化：上位机软件初始化，表示从开始地址256号位置开始写动作，只是对软件操作，而不改变已经下载到主板上的动作。
擦除：对下载到主板上的动作组做清空操作。
运行动作组：运行已经下载到主板上的动作组。
停止：停止运行动作组。
脱机动作组：运行已经下载到主板上的动作组，并且下次开机直接执行该动作组。
禁用：禁用脱机动作组功能
舵机口滑竿可以随意拖动
B表示舵机偏差（默认为0），即舵机的相对位置 范围为-100----100
P表示舵机位置（默认为中位1500）范围为500-2500 而导入动作组中的是绝对位置P0=B+P
#表示几号舵机 ，P表示舵机的位置， T表示舵机运行到该位置的时间。
串口发送接收区 输入代码点击发送按键即可，一般不常用。
调试好的舵机偏差值B 和动作文件P，B跟P需要独立保存， 打开使用也需要独立操作，不能用P的打开窗口打开B保存好的文件。 所保存的文件皆是XML格式。
3）舵机板供电接口说明
注意：如果USB一直插着只需要提供舵机供电电压，因为主板供电 由USB提供，但是依然接着VSS电压不影响使用。
首先确定自己使用的舵机的供电电压（一般舵机为5V-7.2V）， 主板供电电压VSS为7V-12V，舵机控制板带有VSS供电低压报警喇叭，当VSS电压低于7V则喇叭一直报警，以提醒用户充电，也有效的保护电池过放.
