一、交底目的为确保电缆埋地敷设工程的安全、顺利进行，提高施工人员的安全意识，降低安全事故发生的风险，特进行本次安全技术交底。
二、工程概况1. 工程名称：XX项目电缆埋地敷设工程2. 工程地点：XX地区3. 工程规模：XX公里4. 工程内容：电缆埋地敷设、电缆头制作、电缆连接等三、安全注意事项1. 人员安全（1）施工人员必须经过专业培训，持证上岗。
（2）施工人员应穿戴符合国家标准的安全帽、安全鞋、工作服等个人防护用品。
（3）施工人员应严格遵守操作规程，不得擅自更改施工方案。
2. 施工现场安全（1）施工现场应设置明显的警示标志，并定期检查、维护。
（2）施工现场应保持整洁，施工材料、工具应堆放整齐。
（3）施工现场应配备消防器材，并定期检查、维护。
3. 电缆敷设安全（1）电缆敷设前，应检查电缆是否完好，如有损坏应立即更换。
（2）电缆敷设过程中，应确保电缆不受损伤，不得拉扯、扭曲电缆。
（3）电缆敷设时，应保持电缆与地面、建筑物等物体之间的安全距离。
（4）电缆敷设过程中，应防止电缆与其他管道、线路等交叉、干扰。
（5）电缆敷设完成后，应进行电缆绝缘电阻测试，确保电缆绝缘性能良好。
4. 电缆头制作与连接安全（1）电缆头制作前，应检查电缆头材料是否合格，如有问题应立即更换。
（2）电缆头制作过程中，应确保电缆头与电缆连接牢固，不得出现松动、脱落等情况。
（3）电缆头制作完成后，应进行电缆头绝缘电阻测试，确保电缆头绝缘性能良好。
5. 施工环境安全（1）电缆敷设过程中，应避免在高温、潮湿、腐蚀性等恶劣环境下施工。
（2）施工过程中，应确保施工区域通风良好，防止有害气体积聚。
（3）施工过程中，应防止施工废水、废气等对环境造成污染。
四、应急措施1. 发生安全事故时，施工人员应立即停止作业，并立即报告现场负责人。
2. 现场负责人应立即组织人员进行现场救援，并采取必要措施防止事故扩大。
3. 同时，应立即向上级单位报告事故情况，并按照规定程序进行事故调查和处理。

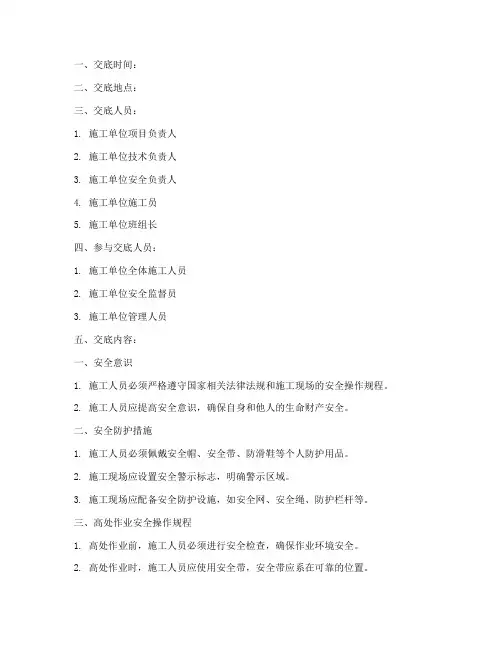

一、交底时间：二、交底地点：三、交底人员：1. 施工单位项目负责人2. 施工单位技术负责人3. 施工单位安全负责人4. 施工单位施工员5. 施工单位班组长四、参与交底人员：1. 施工单位全体施工人员2. 施工单位安全监督员3. 施工单位管理人员五、交底内容：一、安全意识1. 施工人员必须严格遵守国家相关法律法规和施工现场的安全操作规程。
2. 施工人员应提高安全意识，确保自身和他人的生命财产安全。
二、安全防护措施1. 施工人员必须佩戴安全帽、安全带、防滑鞋等个人防护用品。
2. 施工现场应设置安全警示标志，明确警示区域。
3. 施工现场应配备安全防护设施，如安全网、安全绳、防护栏杆等。
三、高处作业安全操作规程1. 高处作业前，施工人员必须进行安全检查，确保作业环境安全。
2. 高处作业时，施工人员应使用安全带，安全带应系在可靠的位置。
3. 高处作业时，施工人员应保持身体平衡，避免发生坠落事故。
4. 高处作业时，施工人员应使用梯子、脚手架等辅助工具，确保作业过程中稳定可靠。
5. 高处作业时，施工人员应避免操作重物，以免发生意外。
四、电缆敷设安全操作规程1. 电缆敷设前，施工人员应熟悉电缆敷设工艺、操作规程和注意事项。
2. 电缆敷设时，施工人员应严格按照电缆敷设工艺进行操作，确保电缆敷设质量。
3. 电缆敷设过程中，施工人员应避免损坏电缆绝缘层，确保电缆安全可靠。
4. 电缆敷设时，施工人员应使用专用工具，避免使用锐器、硬物等对电缆造成损伤。
5. 电缆敷设完成后，施工人员应检查电缆敷设质量，确保电缆敷设符合要求。
五、应急处理1. 施工人员应熟悉高处作业、电缆敷设过程中的应急处理措施。
2. 发生意外事故时，施工人员应立即停止作业，迅速撤离现场，并向项目负责人报告。
3. 项目负责人应立即组织人员进行救援，并采取必要措施防止事故扩大。
六、交底要求1. 施工人员应认真听取交底内容，确保理解掌握安全操作规程。
2. 施工人员应主动提出疑问，确保安全操作规程的落实。
在的安全隐患消灭在萌芽之中，确保实现安全施工目标。
2.9在管廊敷设电缆时，不得用安全带用力拽拉电缆和挂钩上的电缆。
2.10电缆滑落滑轮，严禁用手抚正电缆，要立即通知停止卷扬机，扶正后继续工作。
2.11坚决不能过快转电缆盘，控制与卷扬机的口号一直，3、卷扬机安全操作规程3.1安装时，基座必须平稳牢固，设置可靠的地锚并应搭设工作棚。
操作人员的位置应能看清指挥人员和拖动或起吊的物体。
3.2作业前检查卷杨机与地面固定情况，防护措施，电气线路，接地线，制动装置和钢丝绳等全部合格后方可使用。
3.3使用皮带和开式齿轮传动的部分，均须设防护罩，导向滑轮不得用开口拉板式滑轮。
3.4以动力正反转的卷扬机，卷筒旋转方向应和操纵开关上指示的方向一致。
3.5从卷筒中心线到第一个导向滑轮的距离，带槽卷筒应大于卷筒宽度的15倍，无槽卷筒应大于20倍，当钢丝绳在卷筒中间位置时，滑轮的位置应与卷筒轴心垂直。
3.6卷扬机自动操纵杆的行程范围内不得有障碍物。
3.7卷筒上的钢丝绳应排列整齐，如发现重叠和斜绕时，应停机重新排列。
严禁在转动中用手、脚拉踩钢丝绳。
钢丝绳不许放完，最少应保留三圈。
3.8钢丝绳不许打结、扭绕，在一个节距内断线超过10%时，应予更换。
3.9作业中，任何人不得跨越钢丝绳，物体（物件）提升后，操作人员不得离开卷扬机。
休息时物件或吊笼应降至地面。
3.10作业中，司机、信号要同吊起物保持良好的能见度，司机与信号员应密切配合，服从信号统一指挥。
3.11作业中如遇停电，应切断电源，将提升物降至地面。
3.12作业完毕，应断开电源，锁好开关箱。
3.13提升吊笼或物件应降至地面，清整场地障碍物。
4、环保措施4.1施工现场应做到活完料净脚下清，现场垃圾应及时清运，收集后运至指定地点集中处理。
包单位工程技术人员填写，交底人、接受交底人、专职安全员各存一份。
3 签名栏不够时，应将签字表附后。
电缆敷设施工环境、安全交底记录
披露内容：
1、用锆撬电缆盘框架敷设电缆时，不要用力过猛，不要将身体伏在撬棍上面，并应采取措施防止撬棍脱落，折断。
2、人力拉电缆时，用力要均匀，速度要平稳，不可猛拉猛跑，值班人员不得站在电缆盘前。
3、敷设电缆时，处于电缆转向拐角人员，必须位于电缆弯曲半径之外，切不可站在电缆弯曲度的内侧，以防止挤伤事故发生。
4、敷设电缆时，电缆过管处的人员必须做到，接应电缆时，施工人员的眼睛和身体位置不得与喷嘴直接相对，防止挫伤。
5、拆除电缆[盘木包装时，应随时拆除随时整理，防止钉子刺穿脚或损坏电缆。
6、推盘的人员不得站在电缆盘前方，两侧人员位置不得超过电缆盘轴线，防止压伤事故的发生。
7、在已通电的变压器室沟槽中敷设电缆时，电缆进入的开关柜必须断电。
8、施工人员应采取措施，防止在操作过程中接触其他带电设备（如采用绝缘隔板隔离）。
9、在任何情况下，与带电体的安全距离不得小于1m（10kv以下开关柜）。
10、敷设完毕，如余度较大，应采取措施防止电缆接触带电体（如绑扎牢固）。
11、在交通道路附近或繁华地区修建电缆时，电缆沟要设栏杆和标志牌，夜间设警示灯（红色）。
12、电缆头制作环境应干净卫生，无杂物，特别是应无易燃易爆物品，应认真，小心使用喷灯，防止火焰燃烧到不允许加热的部位。
13、电缆头制作安装完成后，应工完场清，防止化学品在现场散落。
电缆敷设交底记录日期：2024年X月X日地点：XXX项目现场一、参会人员1.主持人：二、会议内容1.主持人简要介绍了本次会议的目的和重要性。
2.施工单位负责人汇报了施工进展情况，并介绍了本次电缆敷设的作业方法和注意事项。
3.监理单位负责人对施工单位的汇报进行了核实和确认，并提出了一些补充要求和建议。
4.电缆敷设施工班组负责人进行了具体的敷设方案的介绍和演示，并回答了相关问题。
5.在场人员对敷设方案和相关施工细节进行了讨论和交流，达成了共识。
6.主持人总结了会议内容，并强调了施工单位和监理单位之间的密切合作和沟通。
三、讨论重点及结论1.敷设线路的选址问题：根据工程设计图纸和实地勘察，确定了电缆敷设的线路走向和布线方案。
2.敷设方法的确定：根据施工环境和现场条件，确定了电缆敷设的方法和步骤，包括挖槽、敷设、填充、压实等。
3.保护措施的落实：确保在施工过程中对电缆进行有效的保护，避免损坏和事故的发生，包括使用合适的保护套管、管线布置、预埋管道等。
4.施工进度和质量的监控：监理单位要对施工单位的进度和质量进行严格的监控和把关，并及时提出意见和建议。
5.安全生产和环境保护：对施工过程中的安全隐患和环境污染问题进行了重点强调，并要求施工单位加强管理，做好安全和环保工作。
四、施工单位责任和要求1.严格按照施工方案进行施工，确保施工质量和进度。
2.做好施工过程中的安全防护和环保工作，确保人员和环境的安全。
3.与监理单位保持良好的沟通和协作，及时反馈工作进展和遇到的问题。
4.定期向监理单位提交工作报告和施工记录，并配合监理单位进行工作验收和资料整理。
五、监理单位责任和要求1.对施工单位的施工进度和质量进行监控和检查，及时发现和解决问题。
2.落实现场安全检查和环保管理，确保施工过程中的安全和环保要求。
3.提供必要的技术支持和指导，解答施工单位的疑问和问题。
4.及时和施工单位协商解决各种施工技术问题，保证施工质量和进度。
电缆敷设施工技术交底记录
一、前言
电缆敷设是建筑工程中非常重要的一项施工工艺，涉及到建筑
中电力设备的用电以及各种信号传输的要求。
为了保证电线电缆敷
设施工的质量和安全，进行技术交底是必要的。
本文档记录了电缆
敷设施工技术交底的内容，旨在提醒施工人员注意相关技术要点，
做好敷设工作。
二、敷设前准备
1. 熟悉施工图纸
在进行电缆敷设之前，施工人员需要仔细研究和理解施工图纸，了解敷设的电缆类型、规格、路径以及敷设的深度等要求。
确保与
监理工程师和设计人员沟通良好，对施工要求有充分的了解。
2. 检查施工设备和工具
检查敷设所需的设备和工具是否齐全，如挖掘机、铲车、手持
工具等。
确保设备和工具的使用符合施工要求，并做好维护和保养
工作，以保证施工进度和质量。
三、施工方案
根据实际情况和施工图纸要求，制定详细的施工方案，并经过监理工程师和设计人员的审核。
1. 敷设路径的确定
根据电缆敷设的要求，确定合适的敷设路径。
考虑到工程的结构特点、施工的难易程度以及后期维护等因素，确定敷设路径，确保电缆敷设的安全和方便。
2. 敷设深度的确定
根据施工图纸和设计要求，确定电缆敷设的深度。
考虑到地下管线、土壤条件等因素，合理确定电缆敷设的深度，并制定相应的施工措施，确保电缆的完好敷设。
3. 保护措施的制定
根据敷设路径的特点，制定相应的保护措施，以防止电缆在施工过程中受到损坏。
例如，在电缆敷设路径附近的施工区域设置围挡、警示标识等，提醒施工人员和其他人员注意。
四、施工过程。
一、工程名称：二、建设单位：三、监理单位：四、施工单位：五、交底部位：六、交底日期：七、交底人签字：八、接收人签字：九、交底内容：1. 施工人员安全教育：（1）施工人员必须具备相应的电工技能，并持有相关操作证。
（2）施工人员应熟悉电缆线路敷设的安全技术要求，了解电缆线路敷设过程中的危险因素。
（3）施工人员应遵守施工现场的安全规章制度，确保自身和他人的安全。
2. 施工现场安全措施：（1）施工现场应设置明显的安全警示标志，包括电缆敷设区域、危险区域等。
（2）施工现场应配备必要的安全防护设施，如安全网、防护栏杆、安全帽、安全带等。
（3）施工现场应保持整洁，不得乱堆乱放物品，确保施工通道畅通。
3. 电缆线路敷设前的准备工作：（1）施工前，应对电缆线路敷设的施工图纸进行审核，确保施工图纸的准确性和完整性。
（2）施工前，应对电缆线路敷设的施工材料进行检验，确保材料符合国家标准。
（3）施工前，应对施工现场进行勘查，了解电缆线路敷设的实际情况。
4. 电缆线路敷设过程中的安全技术要求：（1）电缆敷设前，应对电缆进行外观检查，确保电缆无损伤、绝缘良好。
（2）电缆敷设过程中，应避免电缆与尖锐物体接触，防止电缆损伤。
（3）电缆敷设过程中，应保持电缆的弯曲半径，防止电缆内部损伤。
（4）电缆敷设过程中，应避免电缆与其他线路交叉，防止线路干扰。
（5）电缆敷设过程中，应确保电缆敷设的紧密度，防止电缆松脱。
（6）电缆敷设过程中，应定期检查电缆敷设质量，确保电缆敷设符合规范要求。
5. 电缆线路敷设后的验收：（1）电缆线路敷设完成后，应进行自检，确保电缆线路敷设符合规范要求。
（2）电缆线路敷设完成后，应进行验收，包括外观检查、绝缘电阻测试、接地电阻测试等。
（3）电缆线路敷设验收合格后，方可投入使用。
6. 施工现场急救知识：（1）施工人员应了解施工现场常见的急救知识，如心肺复苏、止血、烫伤处理等。
（2）施工现场应配备急救药品和器材，以便在紧急情况下进行急救。
电缆敷设施工技术安全交底记录一、工程概述本工程为某工业项目的新建，涉及电缆敷设工程。
本次交底内容包括工艺流程、施工注意事项、安全规范等。
二、工艺流程1. 确认施工区域在确认施工区域时，应按照设计方案要求进行，在施工前需要对施工区域进行调查，了解地形地貌、存在的障碍以及管道、电缆的敷设情况等，以便进行施工。
2. 清理施工区域施工前应对施工区域进行清理，包括清理垃圾、杂草以及其他障碍物，确保施工安全顺利进行。
3. 设计敷设路线在确定路线前，应仔细查看设计方案并理解其中的要求。
同时，在确定线路时要考虑到电缆的颜色和规格等细节问题，以确保所有细节得到注意。
4. 敷设电缆在敷设电缆时，需要按照要求铺设电缆，并在敷设完成后检查电缆敷设是否达到设计规格，并进行必要的保护措施。
5. 完成施工施工完成后应进行必要的清理，并进行验收，并核对和签署本次施工的交底记录。
三、施工注意事项1. 绿化带内电缆的处理方法在敷设电缆的过程中，出现在绿化带内的情况时，应考虑通过埋管或隐藏等方案来完成。
为了保护环境，破坏绿化带造成的损害必须得到补偿。
2. 施工过程中的污染和噪音控制在施工过程中，产生噪音和粉尘等污染问题会对周围居民造成影响。
选择低噪音设备和采用防尘措施是必要的。
同时，施工现场应设立垃圾箱和垃圾袋，保持施工现场的清洁卫生。
四、安全规范1. 人员安全在施工现场，必须严格执行安全规定和操作规程。
共用的电动工具应由专人负责，并确保其安全性能符合要求。
同时，每次施工前，应检查各种用电设备是否符合安全规范的要求。
所有人员在施工现场应做好个人防护，穿戴安全帽、防护鞋和手套等防护性装备。
2. 器材安全施工现场的工具和材料必须按规定放置，并确保符合安全要求。
在使用电动工具和器材时，必须按照操作规程进行操作，并做好维护保养工作。
同时，所有电缆的敷设和铺设必须符合安全标准，并经过必要的保护和维护。
3. 事故处理在施工过程中，若出现意外事故，应及时处理。
一、交底单位及人员1. 交底单位：XX工程公司2. 交底人：XX3. 接收人：XX二、工程概况1. 工程名称：XX工程项目2. 工程地点：XX地区3. 施工单位：XX工程公司三、安全技术交底内容1. 电缆敷设前的准备工作（1）对电缆敷设人员进行安全教育培训，使其了解电缆敷设过程中的安全操作规程和注意事项。
（2）检查电缆敷设工具、设备是否完好，确保安全使用。
（3）确认电缆敷设路径，了解地下管线、障碍物等信息，制定合理的敷设方案。
2. 电缆敷设过程中的安全注意事项（1）电缆敷设前，检查电缆外观，确保无破损、绝缘不良等问题。
（2）电缆敷设过程中，严格遵守操作规程，不得随意更改电缆敷设路径。
（3）电缆敷设时，注意电缆弯曲半径，避免电缆受损。
（4）电缆敷设过程中，严禁触碰带电设备，防止触电事故发生。
（5）电缆敷设过程中，如遇电缆损伤，应立即停止敷设，进行修复或更换。
（6）电缆敷设过程中，注意电缆的固定，防止电缆在运行过程中脱落。
3. 电缆敷设后的检查与验收（1）电缆敷设完成后，对电缆进行绝缘测试，确保电缆绝缘性能符合要求。
（2）检查电缆敷设路径，确保无交叉、重叠现象。
（3）检查电缆固定情况，确保电缆固定牢固。
（4）对电缆敷设工程进行验收，确保工程质量符合相关标准。
四、应急措施1. 发生触电事故时，立即切断电源，将伤员送往医院救治。
2. 发生火灾时，立即报警，并组织人员进行灭火。
3. 发生电缆损伤事故时，立即停止敷设，进行修复或更换。
五、总结本次安全技术交底，旨在提高电缆敷设工的安全意识，确保电缆敷设过程中的安全。
请全体电缆敷设人员严格遵守操作规程，确保施工安全。
交底人：XX接收人：XX日期：XXXX年XX月XX日。
分项工程技术（安全）交底记录
编号：DQ-00X
4.1.3 排管内电缆敷设工艺流程
4.1.4 电缆沟内及电缆竖井内电缆敷设工艺流程
4.2 操作工艺
4.2.1 直埋电缆敷设
电缆直埋敷设是沿已选定的路线挖掘沟道，然后把电缆埋在地下沟道内。
因电缆直埋在地下，不需要其他设施，故施工简单，造价低，电缆散热好。
一般在电缆根数较少，敷设距离较长时多用此法。
1) 电缆的埋设要求
a. 电缆的线路路径上有可能使电缆受到机械损伤、化学作用、振动、热影响、虫鼠等的危害地段，应采取保护措施。
b. 电缆的埋深应符合下列要求：电缆表面距地面的距离不应小于0.7m，穿越农田时不应小于lm，只有在引入建筑物、与地下建筑交叉及绕过地下建筑物处，可埋浅些，但应采取保护措施。
在寒冷地区，电缆应埋于冻土层以下，当无法深埋时，应采取措施(如加套管)。
c. 电缆之间、电缆与其他管道、道路、建筑物等之间的平行和交叉时的最小距离应符合表8.3.3.3-2的规定。
d. 电缆与铁路、公路、城市街道、厂区道路时，应敷设在坚固的保护管内。
管顶距障碍物不小于lm，管的两端伸出道路路基边2m，伸出排水沟0.5m。
e. 直埋电缆的上下方需铺不小于l00mm厚的软土或沙层，并盖于混凝土保护管或砖，
其覆盖宽度应超过电缆两侧各50mm。
2) 电缆敷设
a. 清理沟内杂物，在沟底铺上100mm厚的软土或沙层，准备敷设电缆。
b. 电缆敷设可用人力拉引或机械牵引，当电缆较重时，宜采用机械牵引，当电缆较短较轻时，宜采用人力牵引。
c. 电缆机械牵引：常用慢速卷扬机直接牵引如图4.2-1所示，一般牵引速度为5～6m／rain。
在牵引过程中应注意滑轮是否翻倒，张力是否适当。
特别应注意电缆引出口或电缆经弯曲后电缆的外形和外护层有无刮伤或压扁等不正常现象，以便及时采取防范措施。
图4.2-1 电缆机械牵引示意图
1-制动；2-电缆盘；3-电缆；4-滚轮监视人；5-牵引头监视人；
6-防捻器；7-滚轮监视人；8-张力计；9-卷扬机；10-锚碇装置
d. 人工拉引电缆：电缆的人工拉引一般是人力拉引、滚轮和人工相结合的方法，见图4.3-2。
这种方法需要施工人员较多，特别注意的是人力分布要均匀合理，负荷适当，并要统一指挥。
电缆展放中，在电缆两侧须有协助推盘及负责刹盘滚动的人员。
为避免电缆受拖拉损伤，可把电缆放在滚轮上，拉引电缆的速度要均匀。
图4.3-2 人工拉引电缆示意图
e. 电缆敷设时，应注意电缆的弯曲半径应符合规范要求及电缆本身的要求。
f. 电缆放在沟底时，边敷设边检查电缆是否受伤。
放电缆的长度不能控制得太紧，电缆的两端、中间接头、电缆井内、电缆过管处、垂直位差处均应留有适当的余度，并作波浪状摆放。
3) 电缆铺砂盖砖
a. 电缆敷设完毕，应请业主、监理，施工单位的质量检查部门共同进行隐蔽工程验收。
b. 隐蔽工程验收合格后，再在电缆上面覆盖l00mm的砂或软土，然后盖上保护板，板与板连接紧密，覆盖宽度应超过电缆两侧各50mm，使用电缆盖板时，盖板应指向受电方向。
4) 回填土
回填土前，应清理积水，进行一次隐蔽工程检验，合格后，应及时回填土，并进行分层夯实。
5) 埋标志桩
电缆回填土后，作好电缆记录，并应在电缆拐弯、接头、交叉、进出建筑物等处设置明显方位标桩，直线段每隔l00m设标志桩，标志桩可以采用C15钢筋混凝土制作，并且标有“下有电缆”字样。
标志桩露出地面以15cm为宜，见图4.3-3。
图4.3-3 标志桩示意图
6) 直埋电缆进出建筑物处，进入室内的电缆管口低于室外地面者，对其电缆管口按设计要求或相应标准做防水处理。
4.2.2 桥架内电缆敷设，如图4.3-4电缆桥架组装图。
图4.3-4 电缆桥架组装图
1) 电缆牵引可用人力或机械牵引，见直埋电缆牵引方式。
2) 水平敷设：
a. 电缆沿桥架或托盘敷设时，应将电缆单层敷设，排列整齐。
不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。
b. 不同等级电压的电缆应分层敷设，高压电缆应敷设在最上层。
图4.3-5 电缆在电缆沟内敷设示意图
b. 电缆在竖井内敷设，当设计无要求时，电缆支架最上层至竖井顶部或楼板的距离不小于150～200mm；电缆支架最下层至地面的距离不小于50～l00mm。
c. 支架与预埋件焊接固定时，焊缝饱满；用膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
支架应横平竖直。
2) 电缆牵引可用人力或机械牵引，见直埋或桥架电缆牵引方式。
3) 电缆敷设：
a. 电缆敷设前，应验收电缆沟及电缆竖井，电缆沟的尺寸及电缆支架间距应符合设计要求，电缆沟内应清洁干燥，应有适量的积水坑。
b. 电缆在支架上敷设时，应按电压等级排列，高压在上面，低压在下面，控制电缆在最下面。
如两侧装设电缆支架，则电力电缆与控制电缆应分别安装在沟的两侧。
c. 在支架上敷设电缆时，其水平间距不得小于下列数值：
a) 电缆在支架敷设时，电力电缆间距为35mm，但不小于电缆外径尺寸；不同等级电力电缆间及其与控制电缆间的最小净距为l00mm；控制电缆间不作规定。
b) 电缆支架间的距离应按设计规定施工，当设计无规定时，电缆间平行距离不小于l00mm，垂直距离为150～200mm。
d. 电缆在支架上敷设，拐弯处的最小弯曲半径应符合电缆最小允许弯曲半径的规定。
4) 电缆固定
a. 垂直电缆敷设或大于45℃倾斜敷设的电缆在每个支架上固定。
应紧密。
管口平整光滑，无毛刺。
b. 检查管道内是否有杂物，在敷设电缆前，应将杂物清理干净。
2) 试牵引：经过检查后的管道，可用一段(长约5m)的同样电缆作模拟牵引，然后观察电缆表面，检查磨损是否属于许可范围。
3) 敷设电缆：
a. 将电缆盘放在电缆人孔井口的外边，先用安装有电缆牵引头并涂有电缆润滑油的钢丝绳与电缆的一端连接，钢丝绳的另一端穿过电缆管道，如图4.3-6所示，拖拉电缆力量要均匀，检查电缆牵引过程中有无卡阻现象，如张力过大，应查明原因，问题解决后，继续牵引电缆。
图4.3-6 管道内敷设电缆牵引图
1-R形护板；2-卷扬机停机按钮；3-卷扬机及履带牵引机控制台；4-滑轮口组；
5-履带牵引机；6-敷设脚手架；7-手动电缆盘制动装置；8-电缆盘拖车；
9-卷扬机遥控及通信信号用控制电缆，10-卷扬机控制台；11-卷扬机
b. 电力电缆应单独穿入一根管孔内。
同一管孔内可穿人3根控制电缆。
c. 三相或单相单芯电缆不得单独穿于钢导管内。
4) 电缆人孔井：电缆在管道内敷设时，为了抽拉电缆或做电缆连接，电缆管分支、拐弯处，均需按设计要求或规范要求设置电缆人手孔井，电缆人手孔井的距离，应按设计要求设置，一般在直线部分每隔50～l00m设置一个。
5) 防火措施：敷设电缆的电缆管，在穿越防火分区处按设计要求的位置，有防火阻隔措施。
6) 电缆挂标志牌：（同桥架内电缆敷设）
注：沿电缆管道敷设的电缆在其两端、人手孔井内应挂标志牌。
(5) 预分支电缆在竖井内敷设
1) 安装附件见表4.3-3。
预分支电缆安装附件表4.3-3
序号名称数量用途
1 挂钩个/根与电缆吊头挂接的附件，直接固定在建筑物上
2 金属网套个/根用于连接电缆头，作为牵引电缆和挂装电缆用
3 电缆支架若干用于固定电缆
4 马鞍线夹若干将电缆紧固在支架上
2) 施工方法：
a. 检查电缆通道，确认预分支电缆是否能通过贯通孔洞。
b. 将电缆放在线架上，通常将电缆放在楼下，安装时将电缆提拉上去。
c. 分支电缆的顶端处理。
d. 将电缆的顶端用一专用PVC材料制成的封头帽作防水处理，再用热缩管加强。
e. 将金属网套固定在电缆顶端，图4.3-7为金属网套固定方法。
图4.3-7 金属网套固定方法
(a) 拧绞型电缆；(b) 单芯电缆
f. 将安装金属网套的电缆顶端通过回转接头同卷扬机钢丝绳连接。
g. 检查吊装电缆的各个环节是否准备好，检查无误后，启动卷扬机将电缆提升上去。
提升过程中，不要对分支线施加张力，使用电缆重量4倍以上强度的提升用绳缆，边提升，边检查，以免电缆受伤。
图4.3-8为电缆敷设方法。
图4.3-8 预分支电缆敷设方法示意图
h. 提升用的电缆网套到达顶部时，将网套挂在预埋的吊钩上。
i. 对中间部位进行固定，固定间距L 5～2m。
单芯电缆用马鞍线夹固定。
j. 将支线电缆端头进行连接。
k. 进行主干线电缆的连接。
图8.3.3-9为预分支电缆的安装示意图。
图4.3-9 预分支电缆的安装示意图
(a) 单芯电缆；(b) 拧绞型多芯电缆
l. 将电缆洞口用防火堵料进行封堵。
m. 电缆的首末端、分支处挂电缆牌。
5、质量检查评定：
5.1 主控项目
5.1.1 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
注：本表一式二联，一联留存，另一联交班组保存。
