电缆敷设施工技术交底
1、为确保本工程施工质量达到优良标准,施工班组在施工前必须树立“质量第一”思想，重
视施工质量,认真熟悉图纸,了解施工规范,精心施工,增强“创建品牌工程,让顾客满意”
的质量目标意识。
2、施工前班组必须先熟悉设计图及施工员画的电缆敷设透视详图上电缆敷设起、终点,规格
型号、基本长度以及敷设方式等,均有明确的了解。
3、施工前还必须对所有进场的电缆进行外观的电缆进行外观检查及绝缘电阻试验.1KV及以
下电缆的绝缘测试值不低于10兆欧。
并及时作好测试记录,报施工员复核。
4、电缆敷设时,应选择适当的电缆盘位置,便于电缆盘滚动拖拉电缆。
电缆敷设宜从长度最长
的线经最粗的开始敷设;电缆敷设宜自下而上以人力滑轮拉吊方式进行敷设。
5、电缆敷设时,电缆应排列整齐,不宜交叉,并及时在电缆的起始位置,转角位置,终点位置处
设置电缆标志牌。
每根电缆敷设终端应留有适当的备用长度。
6、垂直敷设的电缆,必须随时在每一个支架上将电缆牢固固定。
7、水平敷设的电缆,在电缆的首末两端以及转角将电缆加以固定。
8、电缆敷设时,应注意电缆转角处的弯曲半径必须符合规范规定的弯曲要求。
9、电缆敷设完毕后,班组必须仔细进行自检,核对施工图,是否有漏敷,错敷电缆,并及时填写
班组自检单,报施工员复核。
10、当施工员复核无误后,班组应及时将敷设好的电缆的桥架盖板盖上. 桥架盖板应齐全、平
整、无翘角,接口平直、严密。
11、电缆敷设施工完毕后,应及时将空电缆盘、吊装滑轮等工具清单出现现场,堆放在适当的
场所。
交底人签字：接受交底人签字：
年月日年月日。
电气电缆敷设安全技术交底
交底内容：
1．一般要求
1）安装工作宜从上至下进行，避免立体交叉作业，防止伤人和损坏设备。
2）凡两个人以上安装或操作同一设备时，应建立呼唤应答制。
3）设置或就位设备时，不应将脚放在设备的下方，防止压伤。
4）使用扳手时，不准套上管子。
2．电缆施工应当注意的安全事项
1）挖掘电缆沟前应了解地下设施埋设情况，并应采取措施防止损坏地下设施或发生触电事故。
2）敷设电缆前，应将电缆盘架设稳固，并将电缆盘上凸出的钉子等拔掉，以防转动时损伤人员。
3）人力施放电缆时，每人所承担的重量不得超过35kg。
所有的人员均应站在电缆的同一侧，在拐弯处应站在拐弯处的外侧。
往地下放电缆时，应按先后顺序轻轻放下，不得乱放。
4）施放电缆时，不得在易坍塌的沟边0.5m以内行走。
在墙洞、沟口、管口及隔层等处施放电缆时，人员应距洞口处1m以上。
5）剥除电缆麻皮、铠装时应带手套、口罩，防止沥青中毒。
6）在腐蚀环境中敷设电缆时，电缆不宜做中间接头。
电缆敷设施工技术交底记录
一、前言
电缆敷设是建筑工程中非常重要的一项施工工艺，涉及到建筑
中电力设备的用电以及各种信号传输的要求。
为了保证电线电缆敷
设施工的质量和安全，进行技术交底是必要的。
本文档记录了电缆
敷设施工技术交底的内容，旨在提醒施工人员注意相关技术要点，
做好敷设工作。
二、敷设前准备
1. 熟悉施工图纸
在进行电缆敷设之前，施工人员需要仔细研究和理解施工图纸，了解敷设的电缆类型、规格、路径以及敷设的深度等要求。
确保与
监理工程师和设计人员沟通良好，对施工要求有充分的了解。
2. 检查施工设备和工具
检查敷设所需的设备和工具是否齐全，如挖掘机、铲车、手持
工具等。
确保设备和工具的使用符合施工要求，并做好维护和保养
工作，以保证施工进度和质量。
三、施工方案
根据实际情况和施工图纸要求，制定详细的施工方案，并经过监理工程师和设计人员的审核。
1. 敷设路径的确定
根据电缆敷设的要求，确定合适的敷设路径。
考虑到工程的结构特点、施工的难易程度以及后期维护等因素，确定敷设路径，确保电缆敷设的安全和方便。
2. 敷设深度的确定
根据施工图纸和设计要求，确定电缆敷设的深度。
考虑到地下管线、土壤条件等因素，合理确定电缆敷设的深度，并制定相应的施工措施，确保电缆的完好敷设。
3. 保护措施的制定
根据敷设路径的特点，制定相应的保护措施，以防止电缆在施工过程中受到损坏。
例如，在电缆敷设路径附近的施工区域设置围挡、警示标识等，提醒施工人员和其他人员注意。
四、施工过程。
电缆敷设工程技术交底1. 引言本文档旨在对电缆敷设工程技术进行交底，确保工程的顺利进行并达到预期目标。
2. 工程概述本工程涉及在指定区域进行电缆敷设工作。
具体工作包括选择合适的电缆类型，进行敷设路径规划，施工过程中的安全注意事项等。
3. 电缆类型根据工程要求和现场条件，选择合适的电缆类型。
考虑以下因素：- 电缆用途- 载流量- 环境条件（温度，湿度等）- 引入/引出点位置4. 敷设路径规划确定电缆的敷设路径具有重要意义，应考虑以下因素：- 避免与其他设施的冲突- 考虑地形和地质条件- 确定最佳敷设深度5. 施工过程在电缆敷设过程中，需要遵循以下步骤：1. 地面准备：确保敷设区域干燥平坦，清除障碍物。
2. 敷设保护：为电缆提供合适的保护，如管道或护套。
3. 敷设位置标记：使用标线或其他标记方式确保敷设的准确位置。
4. 敷设电缆：按照规划路径进行电缆敷设，并注意保持电缆的稳定性和正确的弯曲半径。
5. 联接和测试：连接电缆，并进行必要的测试以确保连接质量和电缆功能完好。
6. 返修和整理：对敷设过程中出现的问题及时返修，并整理施工现场。
6. 安全注意事项在进行电缆敷设工程时，需遵守以下安全注意事项：- 使用适当的个人防护装备，如手套，护目镜和安全鞋。
- 正确使用工具和设备，遵守操作规程。
- 注意电缆的重量和长度，以确保人身安全。
- 在施工现场设置警示标识，确保他人的安全。
- 遵循当地相关安全法规和标准。
7. 总结本文档对电缆敷设工程技术进行交底，包括电缆类型选择、敷设路径规划、施工过程和安全注意事项。
遵循本文档的指导，可以确保工程的正常进行，并达到预期的效果。
在实际的施工中，应根据具体情况进行调整和完善。
电缆线敷设安全技术交底一、工程概述在本次工程中，我们将进行电缆线的敷设工作。
为了确保施工过程的安全与质量，特进行此次安全技术交底。
二、施工准备1、技术准备熟悉施工图纸，明确电缆线的型号、规格、长度、敷设路径等技术要求。
制定详细的施工方案，包括施工流程、施工方法、安全措施等。
2、材料准备电缆线：应符合设计要求，具备质量合格证明文件，外观无损伤、绝缘良好。
电缆桥架、线槽：规格型号符合设计要求，表面光滑、平整，无变形、锈蚀。
固定支架、吊架：材质、规格符合要求，安装牢固。
其他辅助材料：如防火封堵材料、接地导线等，应准备齐全。
3、施工工具准备电缆敷设机、牵引机、吊车等机械设备应性能良好，经过检验合格。
电工工具：如压线钳、剥线钳、螺丝刀等齐全完好。
测量工具：如卷尺、水准仪等精度满足要求。
4、现场准备清理敷设路径上的障碍物，确保道路畅通。
对电缆桥架、线槽进行安装、检查，确保其安装牢固、符合要求。
三、电缆敷设安全要求1、一般安全要求施工人员应穿戴好劳动防护用品，如安全帽、工作服、绝缘鞋等。
严禁酒后作业，严禁在施工现场嬉戏打闹。
施工现场应设置明显的安全警示标志，严禁无关人员进入施工区域。
2、高处作业安全要求在进行高处电缆敷设作业时，必须系好安全带，安全带应高挂低用。
搭建的脚手架应牢固可靠，经检查验收合格后方可使用。
严禁在高处抛掷工具、材料等物品。
3、电气安全要求施工用电应符合“三级配电、两级保护”的要求，配电箱应设置漏电保护器。
电动工具应绝缘良好，使用前应进行检查。
严禁私拉乱接电线，电线应架空或埋地敷设。
4、机械安全要求操作电缆敷设机、牵引机等机械设备的人员应经过培训，持证上岗。
机械设备应定期进行维护保养，确保其性能良好、安全可靠。
在机械设备运行过程中，严禁人员靠近或触摸运动部件。
四、电缆敷设施工流程1、电缆桥架、线槽安装根据设计要求，确定桥架、线槽的安装位置和走向。
使用膨胀螺栓或焊接等方法将支架、吊架固定在墙壁、天花板等部位。
电缆敷设技术交底(含详细内容)技术交底记录工程名称交底部位工程编号交底内容：日期电缆敷设1范围本工艺标准适用于10kV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。
2施工准备2.1设备及材料要求：2.1.1所有材料规格型号及电压等级应符合设计要求，并有产品合格证。
2.1.2每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。
电缆轴应完好无损。
2.1.3电缆外观完好无损，铠装无锈蚀、无机械损伤，光明显皱折和扭曲现象。
油浸电缆应密封良好，无漏油及渗油现象。
橡套及塑料电缆外皮及绝缘展无老化及裂纹。
2.1.4各种金属型钢不应有明显锈蚀，管内无毛刺。
所有紧固螺栓，均应采用镀锌件。
2.1.5其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。
2.2主要机具：2.2.1电念头具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。
2.2.2绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。
2.2.3无线电对讲机（或简易电话）、手持扩音喇叭（有前提可采用多功用扩大机作通讯联络）。
2.3作业条件：2.3.1土建工程应具备下列条件：2.3.1.1预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。
2.3.1.2电缆沟、隧道、竖井及人孔等处的地坪及抹面工作竣事，电缆沟排水畅通，无积水。
2.3.1.3电缆沿线模板等设施拆除完毕。
场地清理干净、道路畅通，沟盖板齐备。
2.3.1.4放电缆用的脚手架搭设完毕，且符合平安要求，电缆沿线照明照度满足施工要求。
2.3.1.5直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。
盖板及砂子运至沟旁。
2.3.2设备安装应具备以下前提2.3.2.1变配电室内全部电气设备及用电设备配电箱柜安装完毕。
2.3.2.2电缆桥架、电缆托盘、电缆支架及电线过管、保护管安装完毕，并检验合格。

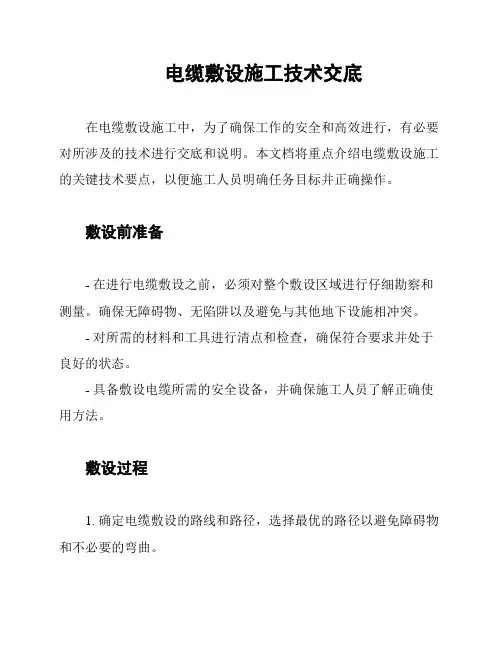

电缆敷设施工技术交底在电缆敷设施工中，为了确保工作的安全和高效进行，有必要对所涉及的技术进行交底和说明。
本文档将重点介绍电缆敷设施工的关键技术要点，以便施工人员明确任务目标并正确操作。
敷设前准备- 在进行电缆敷设之前，必须对整个敷设区域进行仔细勘察和测量。
确保无障碍物、无陷阱以及避免与其他地下设施相冲突。
- 对所需的材料和工具进行清点和检查，确保符合要求并处于良好的状态。
- 具备敷设电缆所需的安全设备，并确保施工人员了解正确使用方法。
敷设过程1. 确定电缆敷设的路线和路径，选择最优的路径以避免障碍物和不必要的弯曲。
2. 清理并挖掘敷设区域，确保敷设床和沟槽的设计尺寸符合要求。
如果有需要，进行填垫以达到所需的高度和水平。
3. 在敷设沟槽底部垫设一层相应厚度的填土，并进行基础夯实或铺设砼底板。
4. 如有需要，根据设计要求铺设保护层，如砂、碎石或钢板。
5. 在敷设路径上根据设计要求设置电缆桥架或其他支撑物，保持电缆的正确位置和间距。
6. 根据电缆尺寸和类型选择正确的敷设方法，可以选择单段或多段铺设。
7. 在敷设过程中要小心操作，避免损坏电缆外皮或电缆芯。
8. 在敷设完毕后，进行电缆的连接和接头的安装，确保连接牢固可靠。
9. 进行必要的测试和检查，确保电缆的质量和连接的正常运行。
安全注意事项- 操作人员必须穿戴好所需的个人防护装备，如安全帽、安全鞋、手套等。
- 在敷设过程中要注意周围环境和人员的安全，避免事故发生。
- 施工现场必须设置明显的警示标志，警示周围人员注意施工作业。
- 确保所使用的工具和设备符合安全标准，定期维护和检查。
以上就是电缆敷设施工技术交底的要点，希望能够对相关人员的工作提供帮助和指导。
在执行过程中，请严格遵守相关法规和规章制度，确保施工的顺利进行。
---Author: AssistantDate: 2021-10-15。
电缆线敷设安全技术交底一、前言电缆线敷设是电气工程中的一项重要工作，其施工质量和安全直接关系到电气系统的正常运行和人员的生命财产安全。
为了确保电缆线敷设工作的安全、高效进行，特进行本次安全技术交底。
二、施工准备1、技术准备施工前，应熟悉施工图纸，明确电缆线的型号、规格、长度、敷设路径等技术要求。
制定详细的施工方案，包括施工流程、施工方法、安全措施等。
2、材料准备电缆线：应符合设计要求，具有产品合格证和质量检验报告。
电缆桥架、电缆管、电缆支架等：应符合设计要求，表面无锈蚀、变形等缺陷。
其他辅助材料：如螺栓、螺母、垫片、防火材料等，应齐全、合格。
3、施工机具准备吊车、叉车、卷扬机等起重设备：应性能良好，安全可靠。
电缆敷设机、牵引机、滑轮等敷设设备：应调试合格，运转正常。
电焊机、切割机、钻孔机等加工设备：应完好无损，接地良好。
4、人员准备施工人员应经过专业培训，具备相应的施工技能和安全知识。
特种作业人员（如电工、焊工、起重工等）应持证上岗。
三、电缆线敷设的安全要求1、一般安全要求施工人员应穿戴好个人防护用品，如安全帽、安全带、工作服、绝缘鞋等。
施工现场应设置明显的安全警示标志，严禁无关人员进入。
施工前，应对施工机具进行检查和维护，确保其性能良好，安全可靠。
2、高处作业安全要求高处作业人员应系好安全带，安全带应挂在牢固可靠的地方。
高处作业时，应使用工具袋，严禁上下抛掷工具和材料。
遇有六级以上大风、雷雨、大雾等恶劣天气时，严禁进行高处作业。
3、电气安全要求施工现场的临时用电应符合《施工现场临时用电安全技术规范》（JGJ 46）的要求。
电缆线敷设过程中，应避免电缆线与带电体接触，防止触电事故的发生。
电气设备应接地良好，严禁带电作业。
4、防火安全要求施工现场应配备足够的灭火器材，如灭火器、消防水带等。
电缆桥架、电缆管等应采取防火措施，如涂刷防火涂料、填充防火材料等。
严禁在施工现场吸烟和使用明火。
四、电缆线敷设的施工方法1、电缆桥架敷设安装电缆桥架时，应保证其水平度和垂直度符合要求，支架间距均匀，固定牢固。
电缆敷设工程技术交底一、准备工作1、电缆敷设前应熟悉图纸，明白每根电缆的编号、型号、起点、终点。
2、将电缆桥架内、电缆沟及保护导管内的杂物和积水清理干净，检查桥架、电缆沟支架及保护导管的接地应良好。
3、电缆敷设前应作绝缘检查，低压电缆用1000V兆欧表摇测其相间及对地绝缘电阻，其值不得低于0.5MΩ。
高压电缆作耐压试验。
应符合规定。
敷设完后再次进行检查。
二、施工阶段1、将放线架放平，电缆盘用厚壁钢管架在放线架上，并在其接触面上涂以黄油，减少转动时的磨擦力。
在电缆盘处设2～3人转动电缆盘。
根据电缆长度分段设8～10人牵引，电缆转弯处一定要设人1～2人。
敷设时，应有人统一指挥。
2、电缆敷设一般先敷设动力电缆，后敷设控制电缆，先敷设距离远的，后敷设距离近的。
每敷设一根电缆，应在其端头作标识，注明型号规格、编号及起终点，以免混淆。
3、电缆沟内应分层敷设。
一般上层走高压电缆，中层走低压电缆，下层走控制电缆。
在桥架内敷设时，采用隔板将动力电缆和控制电缆隔开，以免产生干扰。
电缆敷设时尽量避免交叉，严禁有扭曲和死弯。
桥架内敷设时，水平段每隔5～10m设固定点。
垂直段每1m设固定点。
4、电缆穿管时，用8＃铁线将电缆头部捆绑牢固。
并在导管内及电缆上涂抹滑石灰，以减少磨擦力，在线管出线口处用人工牵引铁丝，发生卡阻时应立刻拉回电缆，以防电缆保护层损坏。
5、根据电缆型号的不同，电缆的弯曲半径应大于其外径的10～20倍。
6、电缆出入电缆沟、竖井、建筑物、柜盘台以及管子管口处等均应作密封处理。
7、三相或单相的交流单芯电缆，不得单独穿于钢导管内。
8、电缆敷设完毕后，应在设计要求位置加堵防火墙。
9、直埋电缆时在电缆上下均匀铺设100mm厚细砂或软土，垫层上用砖衔接覆盖，回填土中去掉大块砖石等杂物。
直埋电缆在穿过马路或与管道交叉时应加保护管。
10、电缆应敷设易燃易爆气体管道和热力管道的下方，且交叉最小净距为0.5m，平行净距0.5～1.0m。
施工技术交底记录
项目名称
全站电缆敷设
施工单位交底人交底地点项目部交底时间施工技术措施
（或作业指导书）名称电缆敷设施工方案
编制人
审批人
交底主要内容：
1.工程内容及施工范围
全站范围所有电缆敷设。
2.主要施工方案
1. 电缆敷设人员应熟悉电缆敷设通道，按照电缆敷设清单敷设电缆，并做好敷设记录。
2. 电缆通道应清理干净，无杂物、积水，照明充足。
电缆敷设应做到横看成线、纵
看成片，引出方向一致，弯曲一致，余度一致，相互距离一致，并避免交叉压叠，达到整齐、美观。
3. 电缆应绑扎整齐、美观，扎带方向一致且扎带口朝隐蔽侧,成一条直线。
4．电缆敷设过程中，拐弯处的施工人员应站在电缆外侧，以免挤压伤人。
5．敷设电缆时不允许私自代替型号、规格。
6．具体安装按规范执行。
3.安环注意事项
在高空进行电缆敷设作业时，必须正确佩带好安全带，；施工废料应及时放入废料箱内。
废料箱应有专人清理，并做到现场“一日一清，一日一净”。
施工单位接受人
签字
见附录
参加交底工
种
质检
员签
字
年月日参加交底人数
安全
员签
字
年月日
技术交底签到
会议名称电缆敷设施工技术交底会
会议地点项目部会议室
日期
参加会议人员
姓名单位职务/职称。
电缆施工技术交底.doc电缆敷设施工技术交底范围本文旨在介绍电缆敷设的施工技术，包括施工准备、操作工艺等方面。
施工准备2.1 设备及材料要求在进行电缆敷设前，需要准备一些必要的设备和材料，如电缆、接头、绝缘材料等。
这些材料必须符合国家标准，并经过质量检测合格。
2.2 主要机具电缆敷设需要使用一些主要机具，如挖掘机、起重机、输送带等。
这些机具必须经过检测合格，并由专业人员操作。
2.3 作业条件在进行电缆敷设时，必须保证作业场地干燥、平整，并且没有障碍物。
同时，施工现场必须设置安全警示标志，确保施工安全。
操作工艺3.1 工艺流程电缆敷设的工艺流程包括准备工作、敷设电缆、接头处理等步骤。
在进行每一步操作时，必须按照规定的程序进行，确保施工质量。
3.2 准备工作在进行电缆敷设前，必须进行一系列准备工作，如场地清理、敷设路线确定、材料准备等。
这些准备工作必须严格按照要求进行。
3.3 直埋电缆敷设直埋电缆敷设是一种常见的敷设方式，其操作步骤包括挖掘沟槽、铺设电缆、接头处理等。
在进行直埋电缆敷设时，必须保证沟槽的深度、宽度符合要求，并且电缆的铺设要平整、牢固。
同时，接头处理必须按照规定的程序进行，确保接头质量。
3.4 电缆敷设在支架和桥架上在进行电缆敷设时，需要注意支架和桥架的规格和尺寸，确保电缆能够稳定地固定在上面。
同时，还需要注意电缆的敷设方式，保证其在敷设过程中不会受到过度的拉伸或弯曲，以免影响电缆的使用寿命。
3.5 挂标志牌在工程完成后，需要挂上标志牌来标识电缆的种类、规格、敷设时间等信息。
这些标志牌应该牢固地固定在电缆附近，以便于后续的检查和维护工作。
4.1 保证项目在进行电缆敷设工作之前，需要进行充分的准备工作，包括确定敷设的路线、清理敷设区域、检查电缆的规格和数量等。
同时，还需要制定详细的施工方案，确保施工过程中符合相关的安全规定和标准。
4.2 基本项目电缆敷设的基本项目包括电缆的选择、敷设方式、固定方式等。
一、交底目的为确保电缆线铺设过程中的安全，避免安全事故的发生，特制定本安全技术交底。
二、交底内容1. 人员安全1.1 参与电缆线铺设的施工人员必须经过专业培训，熟悉电缆线铺设的相关知识和技能。
1.2 施工人员必须遵守公司的劳动纪律及安全准则，熟知一般安全事项及配电柜、箱安装技术操作规定。
1.3 工作前必须检查所用的工具、仪表，无问题才使用，工作中要戴好防护用品。
2. 现场安全2.1 施工现场应设置明显的安全警示标志，确保施工人员能够随时注意到安全风险。
2.2 室内沿桥架或托盘敷设电缆，宜在管道及空调工程基本施工完毕后进行，防止其他专业施工时损伤电缆。
2.3 电缆两端头的门窗装好，并加锁，防止电缆丢失或损坏。
2.4 电缆桥架安装时，其下方不应有人停留。
进入现场应戴好安全帽。
3. 电缆线铺设安全3.1 直接埋在地下的电缆与一般接地装置的接地之间应相距0.15至0.5米；直接埋在地下的电缆埋设深度，一般不应小于0.7米，并应埋在冻土层下。
3.2 电缆线相互交叉时，高压电缆应在低压电缆下方。
其中一条电缆在交叉点前后1米范围内穿管保护或用隔板隔开时，最小允许距离为0.15米。
3.3 电缆与铁路或道路交叉时应穿管保护，保护管应伸出轨道或路面2米以外。
3.4 电缆与热力管道接近或交叉时如有隔热措施，平行和交叉的最小距离分别为0.5米和0.15米。
3.5 电缆与建筑物基础的距离，应能保证电缆埋设在建筑物散水以外；电缆引入建筑物时应穿管保护，保护管亦应超出建筑物散水以外。
4. 电缆桥架安装安全4.1 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合相关规定。
4.2 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
4.3 电缆桥架水平安装的支架间距为15至3m；垂直安装的支架间距不大于2m。
4.4 敷设在竖井内和安装不同防火区的桥架，按设计要求位置，有防火隔墙措施。
电缆敷设安全技术交底背景在电力、通信等行业中，电缆敷设是经常发生的工作，其安全性直接关系到人员、设备和环境的安全。
因此，为保障电缆敷设过程中的安全，必须对安全技术进行交底。
目的本交底主要是为了让参与电缆敷设工作的人员，加深对电缆敷设安全技术的理解和掌握，提高工作时的安全意识和技能，最终达到保障人员、设备和环境安全的目的。
前置知识在进行电缆敷设时，需要准确掌握电缆的类型、规格、敷设方式，以及各种电缆附件的使用方法。
同时，工作人员也需要了解电缆敷设前的检查和准备工作、现场安全措施的设置等内容。
安全技术交底内容1. 电缆敷设前的准备工作1.1 检查电缆的型号、规格、长度，确保与设计要求一致。
1.2 对电缆进行拉力测试，评估其承受状况。
1.3 清理敷设线路，标示出电缆敷设的位置和路径。
2. 现场安全措施的设置2.1 设立隔离警示线，标示出禁止通行区域。
2.2 检查敷设区域地下管线，设立标示牌，防止因破坏管线造成危险。
2.3 对现场的消防器材进行检查，确保消防设施的完好性。
3. 电缆敷设的安全操作3.1 操作前对各项工具及使用的电缆材料进行检查，确保其符合标准。
3.2 电缆敷设必须按照规定方案进行，不得随意更改。
3.3 操作过程中要时刻注意周围环境，特别是人员和设备的安全。
3.4 不允许在电缆敷设过程中吸烟、使用明火等危险行为。
3.5 所有敷设工作完成后，应进行现场检查，确保敷设情况符合规定。
总结电缆敷设是一项安全风险较大的工作，其安全问题直接关系到人员和设备的安全，因此，在进行敷设工作时，必须加强安全技术交底，增强操作人员的安全意识和技能。
以上内容供参考，希望在电缆敷设工作中，能够加强相关安全管理，确保工作的安全和顺利进行。
电缆敷设安全技术交底1．供电电缆应沿道路路边或建筑物边缘埋设，并宜沿直线敷设；转弯处和直线段每隔20m处应设电缆走向标志。
2．电缆直埋时，其表面与地面之间的距离不得小于0.2～0.7m；电线上下应铺以软土或砂土，其厚度不得小于100mm，并应盖砖保护。
3．电缆与铁路、厂区道路交叉处，应铺设在牢固的保护管中；管的两端宜伸出路基2m。
4．低压电缆（不包括油浸电缆）需架空敷设时，应沿建筑物、构筑物架设，安装高度不得小于2m；接头处应绝缘良好，并应采取防水措施。
5．电缆直埋时，电缆之间，电缆与其他管道、道路、平行和交叉建筑物之间的最小距离应符合表的规定1的规定。
严禁将电缆平行敷设于管道的上方或下方。
特殊情况应按下列规定执行：1）电力电缆间、控制电缆之间以及交叉口前后的控制电缆之间1m 范围内，当电缆穿入管中或用隔板隔开时，其交叉距离可减为0.25m。
2）电缆与热力管道（管沟）和热力设备平行、交叉时，应采取隔热措施，电缆周围土壤的温升不得超过10℃。
3）电缆与热力管道（管沟）、输油管道（管沟）、可燃气体和液体管道（管沟）、热力设备或其他管道（管沟）之间，虽距离能满足要求，但当维护管道可能损坏电缆时，在交叉点前后1m范围内，尚应采取保护措施；当交叉距离不能满足要求时，应将电缆穿入管中，其距离可减为0.25m。
表1 电缆之间、电缆与管道、道路、平行和相交时建筑物之间的最小距离<font face="歌曲字体">项目<font face="歌曲字体">最小距离（m）<font face="歌曲字体">平行<font face="歌曲字体">交叉<font face="歌曲字体">电力电缆和控制电缆之间<font face="歌曲字体">0.10<font face="歌曲字体">0.50<font face="歌曲字体">控制电缆室<font face="歌曲字体">－<font face="歌曲字体">热管道（管沟）和热力设备<font face="歌曲字体">2.00<font face="歌曲字体">输油管道（管沟）<font face="歌曲字体">1.00<font face="歌曲字体">可燃气体和液体管道（沟道）<font face="歌曲字体">其他管道（沟道）<font face="歌曲字体">铁路轨道<font face="歌曲字体">3.00<font face="歌曲字体">公路<font face="歌曲字体">1.50<font face="歌曲字体">城市街道路面<font face="歌曲字体">0.70<font face="歌曲字体">电杆基础（边线）<font face="歌曲字体">建筑物基础（边线）<font face="歌曲字体">0.60<font face="歌曲字体">排水沟6．进入变电所、配电所的电缆沟或电缆管，电缆敷设完毕后，应封堵管口。
电缆电线敷设施工技术交底施工技术交底单位名称：编号:1 .施工准备 1.1 作业条件根据现行国家标准?建筑电气工程施工质量验收规定?〔GB50303-〕的规定:管内穿线在建 筑物抹灰、粉刷及地面工程结束后进行,穿线前应将电线保护管内的积水及杂物清理干净.但 针对建筑电气安装工程逐渐增加,管内穿线的工程量随之增大,为配合工程整体同步竣工,管内 穿线能够提前进行,但必须满足以下条件：1.1.1 混凝土结构工程必须经过结构验收和核定. 1.1.2 砖混结构工程必须初装修完成以后.1.1.3 作好成品保护,箱、盒及导线不应破损及被灰浆污染.1.1.4 穿线后线管内不得有积水及潮气侵入,必须保证导线绝缘强度符合标准要求. 1.2 材料要求1.2.1绝缘导线:导线的规格、型号必须符合设计要求,并应有出厂合格证、“CCC〞认证标 志和认证证书复印件及生产许可证.导线进场时要检验其规格、型号、外观质量及导线上的标 识,并用卡尺检验导线直径是否符合国家标准.1.2.2 镀锌铁丝或钢丝:应顺直无背扣、扭结等现象,并有相应的机械拉力.1.2.3 护口：根据管子直径的大小选择相应规格的护口.1.2.4 平安型压线帽:根据导线截面和根数正确选择使用压线帽,并必须有合格证.1.2.5 连接套管:根据导线材质、规格正确选择相应材质、规格的连接套管并有合格证. 1.2.6 接线端子〔接线鼻子〕：根据导线的根数和总截面选择相应规格的接线端子.1.2.7 辅助材料:焊锡、焊剂、绝缘带、滑石粉、布条等. 1.3 主要机具1.3.1 刻丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字改锥. 1.3.2万用表、兆欧表. 1.3.3 放线架、放线车、高凳.1.3.4电烙铁、锡锅、锡斗、锡勺、电工常见工具等.2 .工艺流程选择导线f 穿带线f 扫管f 带护口f 放线及断线f 导线与带线的绑扎f 管内穿线f 导线连 接f 接头包扎f 线路检查绝缘摇测3 .操作工艺 3.1 选择导线根据设计图纸要求,正确选择导线规格、型号及数量. 穿在管内绝缘导线的额定电压不低于450V.导线的分色:为了保证平安和施工方便,在线管出日处至配电箱、盘总开关的一段干线回路 及各用电支路应按色标要求分色,L1相为黄色,L2相为绿色,L3相为红色,N 〔针吐线〕为淡蓝 色,PE 〔保护线〕为绿/黄双色.施工 程序及操作要 占 八3.2 穿带线3.2.1 带线用@1.2〜@2.0mm 的铁丝,头部弯成不封口的圆圈,以预防在管内遇到管接头时 被卡住,将带线穿入管路内,在管路的两端留有20cm 的余量.3.2.2 如在管路较长或转弯时,可在结构施工敷设管路的同时将带线一并穿好并留有20cm 的余量后,将两端的带线盘入盒内或缠绕在管头上固定好,预防被其它人员随便拉出.3.2.3 当穿带线受阻时,采用两端同时穿带线的方法,将两根带线的头部弯成半圆的形状,使 两根带线同时搅动,使两端头相互钩绞在一起,然后将带线拉出.3.3 扫管将布条的两端牢固地绑扎在带线上,两人往返拉动带线,将管内的浮锈、灰尘、泥水等杂物 去除干净.3.4 带护口按管口大小选择护口,在管子清扫后,将护口套入管口上.在钢管〔电线管〕穿线前,检查各 个管口的护口是否齐全,如有遗漏或破损均应补齐和更换.3.5 放线及断线3.5.1 放线前应根据图纸对导线的品种、规格、质量进行核对.3.5.2 放线:对整盘导线放线时,将导线置于放线架或放线车上,放线预防出现死扣和背花.3.5.3断线:剪断导线时,盒内导线的预留长度为15cm,箱内导线的预留长度为箱体周长的1/2,出户导线的预留长度为1.5m. 3.6 导线与带线的绑扎当导线根数为2〜3根时,可将导线前端的绝缘层剥去,然后将线芯直接与带线绑回头压实 绑扎牢固,使绑扎处形成一个平滑的锥体过渡部位.3.7 管内穿线3.7.1当导线根数较多或导线截面较大时,可将导线前端的绝缘层削去,然后将线芯斜错排列在带线上,用绑线缠绕绑扎牢固,使绑扎接头处形成一个平滑的锥体过渡部位,便于穿线 3.7.2当管路较长或转弯较多时,要在穿线的同时向管内吹入适当的滑石粉.两人穿线时, 一拉一送,配合协调.3.7.3 穿线时应注意以下问题：1〕不同回路、不同电压和交流与直流的导线,不得穿人同一根管子内,但以下几种情况或 设计有特殊规定的除外：a 、电压为50 V 及以下的回路；b 、同一台设备的电机回路和无抗干扰要求的限制回路；c 、照明花灯的所有回路；d 、同类照明的几个回路,可穿于同一根管内,但管内导线总数不应多于8根. 2〕同一交流回路的导线必须穿于同一钢管内.3〕导线在管内不得有接头和扭结,其接头应在接线盒内连接.序及操作要占4〕管内导线包括绝缘层在内的总截面积不应大于管子内空截面积的40%.5〕导线穿入钢管时,管口处应装设护日保护导线；在不进入接线盒〔箱〕的垂直管口,穿入 导线后应将管口密封.6〕敷设于垂直管线中的导线,当超过以下长度时应在管口处和接线盒中加以固定：截面积 为50mm2及以下的导线为30m ；7〕导线姓变形缝处,补偿装置应活动自如,导线应留有一定的余度. 3.8 导线连接3.8.1 导线连接时,必须先削掉绝缘去掉导线外表氧化膜,再进行连接、加锡焊、包缠绝缘, 同时导线接头必须满足以下要求：1〕导线接头要紧密、牢固不能增加导线的电阻值.2〕导线接头受力时的机械强度不能低于原导线的机械强度.3〕导线接头包缠绝缘强度不能低于原导线绝缘强度.导线连接要牢固、紧密、包扎要良 好.3.8.2导线的连接应符合以下要求：1〕当设计无特殊规定时,导线的连接方法有：绑扎、套管连按、接线鼻子连接和压线帽连 接.2〕绑扎连接处的焊锡缝应饱满,外表光滑；焊剂应无腐蚀性,焊接后应去除剩余焊剂.3〕套管、接线鼻子和压线帽连接选用与导线线芯规格相匹配,压接时压接深度、压日数量 和压接长度应符合产品技术文件的有关规定.剖开导线绝缘层时,不应损伤线芯；线芯连接后, 绝缘带应包缠均匀紧密,在接线鼻子的根部与导线绝缘层间的空隙处,应采用绝缘带包缠严密. 在分支连接处,干线不应受到支线的横向拉力. 3.9 接头包扎首先用橡胶〔或粘塑料〕绝缘带将其拉长2倍从导线接头处始端的完好绝缘层开始,缠绕l 〜 2个绝缘带幅宽度后,再以半幅宽度重叠进行缠绕,在缠绕过程中应尽可能收紧绝缘带,缠到头后 在绝缘层上缠绕l 〜2圈后,再进行回缠.回缠完成后再用黑胶布包扎,包扎时要衔接好,以半幅 宽度压边进行缠绕,同时在包每过程中收紧黑胶布,导线接头两端应用黑胶布封严密.3.10 线路检查绝缘摇测3.10.1线路检查.导线的连接及包扎全部完成后,应进行自检和互检,检查导线接头及包扎 质量是否符合标准要求及质量标准的规定,检查无误后进行绝缘摇测.3.10.2 绝缘摇测.线路的绝缘摇测一般选用1 000V 量程为O 〜1000MQ 的绝缘电阻表.4 .应注意的质量问题及通病要求4.1 施工中存在护口遗漏、脱落、破损及管径不符等现象.因操作不慎而使护口遗漏或脱 落者应及时补齐,护口破损与管径不符者应及时更换.4.2 铜导线连接时,导线的缠绕圈缺乏5圈,未按工艺要求连接的接头均应撤除重新连接. 4.3 导线连接处的焊锡不饱满,出现虚焊、夹渣等现象.焊锡的温度要适当,涮锡要均匀. 涮锡后应用布条及时擦去多余的焊剂,保持接头局部的洁净.4.4 导线线芯受损是由于用力过猛和剥线钳使用不当造成的,削线应根据线径选用刀口适宜施工程序及操作要占航局施表3-06。
电气电缆敷设安全技术交底
交底内容：
一.交底依据标准：
《电气装置安装工程电缆线路施工及验收规范》GB50168-92
《建筑电气工程施工质量验收规范》GB50303-2002
二.交底范围
本安全技术交底适用于10kV及以下电气安装工程中的电力电缆敷设。
三.施工准备
1. 设备及材料要求：
1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。
1.2 外观检查：包装完好，抽检的电缆绝缘层完整无损，厚度均匀。
电缆无压扁、扭曲，铠装不松卷。
电缆外护层有明显标识和制造厂标；
1.3 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。
电缆轴应完好无损。
1.4 电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。
密封良好，塑料电缆外皮及绝缘层无老化及裂纹。
1.5 电缆应在到达作业现场及电缆敷设前进行绝缘检测，绝缘测试应合格；
1.6 电缆桥架及型钢不应有明显锈蚀，电缆保护管管内无毛刺。
所有紧固螺栓，均应采用镀锌件。
2. 电缆敷设所需主要机具：
2.1 电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、麻绳、千斤顶。
完好无损。
2.2绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。
2.3无线电对讲机、手持扩音喇叭。
3.作业条件：
3.1土建工程应具备下列条件：
3.2预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。
3.3电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。
3.4电缆沿线桥架周围的影响电缆敷设的设施应拆除完毕。
场地清理干净、道路畅通，沟盖板齐备。
3.5放电缆用的电缆支架应搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。
3.6直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。
盖板及砂子运至沟旁。
4.设备安装应具备下列条件:
4.1变配电室内全部电气设备及用电设备配电箱柜安装完毕。
4.2电缆桥架、电缆托盘、电缆支架及电缆保护管安装完毕，通路顺畅并检验合格。
四.作业工序
五.敷设电缆前准备工作：
5. 施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损等现象。
6. 电缆敷设前进行绝缘摇测。
7.1kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻应不低于10MΩ。
8. 10kV电缆应事先作耐压和泄漏试验，试验标准应符合国家和当地供电部门规定。
必要时敷设前仍需用2.5kV摇表测量绝缘电阻是否合格。
9. 电缆测试完毕，电缆应用橡皮包布密封后再用黑包布包好。
10. 放电缆机具的安装：采用机械放电缆时，应将机械选好适当位置安装，并将钢丝绳和滑轮安装好。
人力放电缆时将滚轮提前安装好。
11. 临时联络指挥系统的设备应完备：电缆敷设时，应用无线电对讲机联络，手持扩音嗽叭指挥。
12. 在桥架或支架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列，用表或图的方式划出来。
以防电缆的交叉和混乱。
六.电缆的搬运及支架架设
1. 电缆在二次运输装卸过程中，不应使电缆及电缆盘受到损伤。
严禁将电缆盘直接由车上推下。
电缆盘不应平放运输、平放贮存。
2. 电缆短距离搬运，一般采用滚动电缆轴的方法。
滚动时应按电缆轴上箭头指示方向滚动。
如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松驰。
3. 电缆支架的架设地点应选好，以敷设方便为准。
架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。
七.电缆敷设
1. 电缆敷设可用人力拉引或机械牵引。
采用机械牵引可用电动卷扬机。
电缆敷设时，应注意电缆弯曲半径应符合规范要求。
图3.3.2.1.1人力牵引示意图
图 3.3.2.1.2机械牵引示意图
2. 电缆在桥架及沟内敷设应有适量的蛇型弯，电缆的两端、中间接头、电缆井内、过管处、垂直位差处均应留有适当的余度。
3. 电缆敷设完毕、应请建设单位、监理单位及施工单位的质量检查部门共同进行质量验收。
4. 直埋敷设的电缆敷设后应及时填写隐蔽工程记录并报请监理检查合格，电缆上下分别铺盖10cm砂子或细土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过电缆两侧5cm。
使用电缆盖板时，盖板应指向受电方向。
5. 电缆沿桥架内敷设时敷设方法可用人力或机械牵引。
机械牵引的电缆最大牵引强度应符合下表要求。
电缆最大牵引强度(N/mm2)
6. 机械敷设电缆时，应在牵引头或钢丝网套与牵引钢缆之间装设防捻器，其牵引速度不宜超过15m/min。
7. 电缆敷设时，电缆应从盘的上端引出，不应使电缆在桥架上及地面摩擦拖拉。
电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。
8. 电缆沿桥架或托盘敷设时，应单层敷设，排列整齐。
不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。
电缆最小弯曲半径
注：表中D为电缆外径。
9. 在下列地方应将电缆加以固定：
9.1.垂直敷设或超过45°倾斜敷设的电缆在每个支架上；桥架上每隔2m处；
9.2.水平敷设的电缆，在电缆首末两端及转弯、电缆接头的两端处；当对电缆间距有要求时，每隔5～10m处；
10. 电缆在保护管内敷设前应检查电缆保护管内无积水，且无杂物堵塞。
穿电缆时，不得损伤护层。
穿入管中电缆的数量应符合设计要求；交流单芯电缆不得单独穿入钢管内。
11. 切断电缆时不应有金属屑及污物进入电缆
12. 电缆敷设时应挂标志牌，标志牌规格应一致，并有防腐性能，挂装应牢固。
标志牌上应注明电缆编号、规格、型号起止点及电压等级。
八.成品保护
1. 直埋电缆施工不宜过早，一般在其它室外工程基本完工后进行，防止其它地下工程施工时损伤电缆。
如已提前将电缆敷设完，其它地下工程施工时，应加强巡视。
2. 直埋电缆敷设完后，应立即铺砂、盖板或砖及回填夯实，防止其它重物损伤电缆。
并及时划出竣工图，标明电缆的实际走向方位坐标及敷设深度。
3. 室内沿电缆沟敷设的电缆施工完毕后应立即将沟盖板盖好。
4. 沿桥架或托盘敷设电缆、宜在管道及其它工程基本施工完毕后进行，防止其它专业施工时损伤电缆。
5. 电缆两端头处的门窗装好，并加锁、防止电缆丢失或损毁。
九.应注意的质量问题
1. 直埋电缆铺砂盖板或砖时应防止不清除沟内杂物、不用细砂或细土、盖板或砖不严、有遗漏部分。
施工负责人应加强检查。
2. 电缆进入室内电缆沟时，防止套管防水处理不好，沟内进水。
应严格按规范和工艺要求施工。
3. 沿桥架敷设电缆时，应防止电缆排列不整齐，交叉严重。
电缆施工前须将电缆事先排列好，划出排列图表，按图表进行施工。
电缆敷设时，应敷设一根整理一根，卡固一根。
4. 沿桥架或托盘敷设的电缆应防止弯曲半径不够。
在桥架或托盘施工时，施工人员应考虑满足该桥架或托盘上敷设的最大截面电缆的弯曲半径的要求。
5. 防止电缆标志牌挂装不整齐，或有遗漏。
应由专人复查。
十.安全注意事项
1. 敷设电缆时，应设安全员一名，具体负责电缆敷设全过程的安全工作。
2. 敷设电缆工程应专设现场指挥一名，对电缆敷设进行统一指挥及调度。
3. 参加电缆敷设的施工人员，应听出现场指挥的调度指挥，各就各位，作业期间不能擅自离开岗位。
4. 敷设电缆的作业现场，应无影响作业的障碍物，与其它专业交叉作业时应戴好安全帽。
5. 在高空电缆桥架上作业时，应穿防滑鞋，并系好安全带，避免高空坠落。
6. 电缆敷设时，作业人员应站在电缆外侧，并站稳用力。
7. 敷设电缆时，严禁打闹嬉笑，并决不允许醉酒上岗。
8. 参加作业人员，应身体健康，无心脏、脑血管性疾病及高空作业不适性疾病。
9. 采用电动机械设备配合作业时，电动设备的供电应可靠，电源应加装漏电保护装置，并应有良好的接地。
安排熟悉设备的人员专人操作，附近其它人员应与电动设备保持足够的安全距离。
10.高空电缆桥架上进行电缆敷设时，施工机具物品的传递应用传递绳进行传递，严禁抛掷，地面人员应避开高空作业面，防止物品砸伤。
11.安全员应认真负责，及时发现安全隐患，并予以排除及纠正。
对拒不听从指挥，违规操作的人员应给予警告及制止。
避免安全事故的发生。
确保电缆敷设作业安全顺利的进行。
