mq2工作原理
MQ-2气体传感器是一种半导体气敏元件，可用于检测多种易燃气体浓度，如液化石油气、丁烷、丙烷、甲烷、酒精、氢气等。其工作原理如下：
1. 电阻变化原理：MQ-2传感器的气敏部分是由氧化锡和氧化锌颗粒组成的。当检测到目标气体存在时，气体会与颗粒发生化学反应，导致氧化锌的电导率发生变化，进而引起传感器电阻的变化。
2. 校正电路原理：MQ-2传感器还包含一个校正电路，用于稳定传感器的输出电压。校正电路通过测量环境空气中的烟雾平衡电流来控制传感器的输出电压，以消除环境中的干扰。
3. 信号放大原理：传感器的输出信号经过放大电路进行增益处理，以便能够被微控制单元或其他电子设备读取和处理。
总的来说，MQ-2气体传感器通过检测目标气体与氧化锌颗粒之间的化学反应来实现气体浓度的检测，并通过校正和信号放大电路将检测到的气体浓度转化为可读取和处理的电信号。
MQ-2使⽤说明
电压：5V
输出TTL信号LED指⽰。
双信号输出,模拟量TTL电平输出.TTL输出有效信号为低电平.
模拟量输出0~5V电压，浓度越⾼电压越⾼。输出TTL的灵敏度可通过电位器调节。3接线简介
电⼦元件全福家最后酒精传感器的焊接完成~！5测试
使⽤前需要进⾏5分钟左右的预热~~~溶度越⾼，输出模拟量的电压也越⾼！！
烟雾的检测
输出TTL灵敏度可通过电位器调节~
6.原理图
7.元件表
元件表-配件表R1-R3 1K
R4 22K
R5 47KD1 1N5819
LED1 LED
Q1 8050（2TY）
C1 0.1U(104)
C2 100UF
VR1 10K（103）
U1 LM358
QM MQ-2
P1 4P插针
点击进⼊购买max232串⼝isp下线制作的焊接级说明，原理图，元件表
m8数字焊台-936数控焊台的焊接级说明，原理图，元件表
0730橙⾊点阵时钟焊接级说明，原理图，元件表-led数字时钟-89c52
m8r2r数控电源焊接级说明，原理图，元件表温控风扇散热，3r33稳压
2w6v太阳能led灯套件配2⽚锂电池的焊接级说明，原理图，元件表
mq-2 ⽓体传感器中⽂资料芯⽚ic中⽂资料
⾃⼰动⼿制作32*16led点阵~！含程序原理图
8*8*8led光⽴⽅程序源hex 原理图⽂件-atmega32-74hc 574 138-max232-转载⾃外国⽹
漂浮的⽂字-投影-烟雾
贴⽚元件的焊接教程（多图详解）-教你焊接
查看更多>>mq2烟雾传感器mq 2烟雾传感器原理烟雾传感器mq 2⽓体传感器的原理图mq 2模块原理烟
雾传感器原理图⽓体传感器模块⼯作原理烟雾传感器模块⼯作原理酒精传感器原理图烟雾浓度
参数
分享到:QQ空间腾讯微博腾讯朋友
收藏0⽀持0反对0转发到微博
回
复
举报
sydz 615 主题 7 好友 2
8
2
积分
管理员
发消息 沙发
发表于 2012-4-21 17:21:29|只看该作者 AT89C52 STC89C52 单⽚机都⾏LED 接在 P1.0
页脚内容4

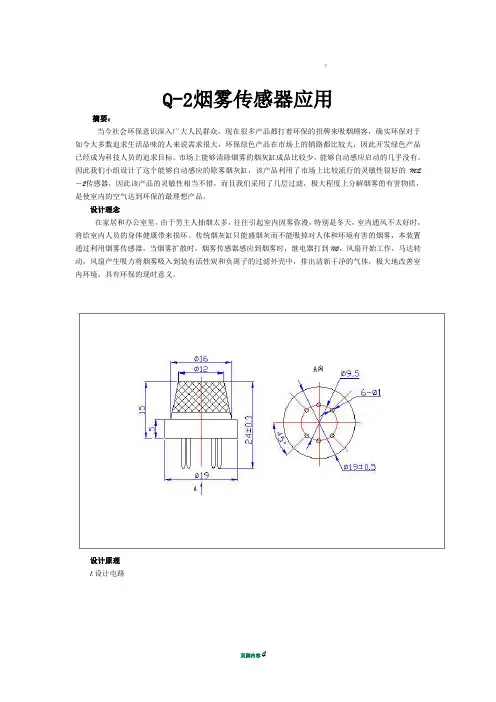

Q-2烟雾传感器应用
摘要：
当今社会环保意识深入广大人民群众，现在很多产品都打着环保的招牌来吸烟顾客，确实环保对于如今大多数追求生活品味的人来说需求很大，环保绿色产品在市场上的销路都比较大，因此开发绿色产品已经成为科技人员的追求目标。市场上能够清除烟雾的烟灰缸成品比较少，能够自动感应启动的几乎没有。因此我们小组设计了这个能够自动感应的除雾烟灰缸，该产品利用了市场上比较流行的灵敏性很好的MQ－2传感器，因此该产品的灵敏性相当不错，而且我们采用了几层过滤，极大程度上分解烟雾的有害物质，是使室内的空气达到环保的最理想产品。
设计理念
在家居和办公室里，由于男主人抽烟太多，往往引起室内因雾弥漫，特别是冬天，室内通风不太好时，将给室内人员的身体健康带来损坏。传统烟灰缸只能盛烟灰而不能吸掉对人体和环境有害的烟雾，本装置通过利用烟雾传感器，当烟雾扩散时，烟雾传感器感应到烟雾时，继电器打到NO，风扇开始工作，马达转动，风扇产生吸力将烟雾吸入到装有活性炭和负离子的过滤外壳中，排出清新干净的气体，极大地改善室内环境，具有环保的现时意义。
设计原理
1.设计电路
页脚内容4
2.元器件选择
电源采用输入AC：220V 50Hz，输出DC：稳压5V的电源变压器；烟雾传感器MQ－2；一个50K 的电位器；一个1 K 的电阻；一个三脚的开关；晶体管采用9013型号；继电器采用JRC－4100F 5V的型号；通电指示灯采用3.5V的淡绿发光二极管；风扇FAN为5V的单转向小型风扇。
下图为设计的报警器图
3. 自感应器件MQ－2参数
A. 标准工作条件
符号 参数名称 技术条件 备注
Vc 回路电压 ≤15V AC or DC
VH 加热电压 5.0V±0.2 V AC or DC
MQ2烟雾传感器设计资料原理图使用手册
MQ-2烟雾传感器模块使用说明书
简要说明：
一、尺寸：32mm X22mm X27mm 长X宽X高
二、主要芯片：LM393、ZYMQ-2气体传感器
三、工作电压：直流5伏
四、特点：
1、具有信号输出指示。
2、双路信号输出（模拟量输出及TTL电平输出）
3、TTL输出有效信号为低电平。（当输出低电平时信号灯亮，可直接接单片机）
4、模拟量输出0~5V电压，浓度越高电压越高。
5、对液化气，天然气，城市煤气有较好的灵敏度。
6、具有长期的使用寿命和可靠的稳定性
7、快速的响应恢复特性
五、应用：
适用于家庭或工厂的气体泄漏监测装置，适宜于液化气、丁烷、丙烷、甲烷、酒精、氢气、烟雾等监测装置。
【标注说明】 【原理图】
【测试方式】
1、传感器先预热20秒左右。
2、将传感器放在无被测气体的地方，顺时针调节电位器，调节到指示灯亮，然后逆时针转半圈，调到指示灯不亮，然后接近被测气体，指示灯亮，离开被测气体，指示灯熄灭，就证明传感器是好的！
【测试程序】
实现功能：
1、当测量浓度大于设定浓度时，单片机IO口输出低电平
/********************************************************************
汇诚科技
实现功能:此版配套测试程序
使用芯片：AT89S52
晶振：11.0592MHZ 波特率：9600
编译环境：Keil
作者：zhangxinchunleo
【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！
*********************************************************************/
/********************************************************************
欧阳文创编
欧阳文创编 Q-2烟雾传感器应用
时间：2021.03.12 创作：欧阳文
摘要：
当今社会环保意识深入广大人民群众，现在很多产品都打着环保的招牌来吸烟顾客，确实环保对于如今大多数追求生活品味的人来说需求很大，环保绿色产品在市场上的销路都比较大，因此开发绿色产品已经成为科技人员的追求目标。市场上能够清除烟雾的烟灰缸成品比较少，能够自动感应启动的几乎没有。因此我们小组设计了这个能够自动感应的除雾烟灰缸，该产品利用了市场上比较流行的灵敏性很好的MQ－2传感器，因此该产品的灵敏性相当不错，而且我们采用了几层过滤，极大程度上分解烟雾的有害物质，是使室内的空气达到环保的最理想产品。
设计理念
在家居和办公室里，由于男主人抽烟太多，往往引起室内因雾弥漫，特别是冬天，室内通风不太好时，将给室内人员的身体健康带来损坏。传统烟灰缸只能盛烟灰而不能吸掉对人体和环境有害的烟雾，本装置通过利用烟雾传感器，当烟雾扩散时，烟雾传感器感应到烟雾时，继电器打到NO，风扇开始工作，马达转动，风扇产生吸力将烟雾吸入到装有活性炭和负离子的过滤外壳中，排出清新干净的气体，极大地改欧阳文创编
欧阳文创编 善室内环境，具有环保的现时意义。
设计原理
1.设计电路2.元器件选择
电源采用输入AC：220V 50Hz，输出DC：稳压5V的电源变压器；烟雾传感器MQ－2；一个50K 的电位器；一个1 K 的电阻；一个三脚的开关；晶体管采用9013型号；继电器采用JRC－4100F 5V的型号；通电指示灯采用3.5V的淡绿发光二极管；风扇FAN为5V的单转向小型风扇。 下图为设计的报警器图
3. 自感应器件MQ－2参数
A. 标准工作条件
符号 参数名称 技术条件 备注
Vc 回路电压 ≤15V AC or DC
VH 加热电压 5.0V±0.2 V AC or DC
RL 负载电阻 可调
RH 加热电阻 31Ω±3Ω 室温
