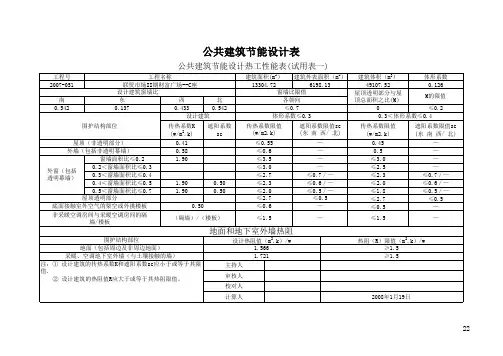

河北公共建筑节能设计标准

工程号建筑体积（m3）体形系数2007-05149107.520.126南东西北0.5420.1370.4330.5420≤0.2传热系数K(w/m2.k)遮阳系数sc传热系数限值(w/m2.k)遮阳系数限值sc(东 南 西/ 北)0.410.45—0.580.5—窗墙面积比≤0.21.90≤3.0—0.2＜窗墙面积比≤0.3≤2.5—0.3＜窗墙面积比≤0.4≤2.3≤0.7／—0.4＜窗墙面积比≤0.51.900.50≤2.0≤0.6／—0.5＜窗墙面积比≤0.71.900.50≤1.8≤0.5／—≤2.7≤0.5≤0.5—≤1.5—

设计单位（盖章）： 公共建筑节能设计热工性能表(试用表一)工程名称建筑面积(m2）建筑外表面积（m2）各朝向屋顶透明部分与屋顶总面积之比(M）M的限值≤0.7联贸市场II期财富广场--C座13304.726198.13设计建筑窗墙比窗墙比限值

围护结构部位设计建筑体形系数≤0.30.3＜体形系数≤0.4传热系数限值(w/m2.k)遮阳系数限值sc(东 南 西/ 北)————屋顶（非透明部分）外墙（包括非透明幕墙）≤0.55≤0.6

≤0.7／—≤0.6／—≤0.5／—

地面和地下室外墙热阻外窗（包括透明幕墙）≤2.7≤2.3≤2.0≤3.5≤3.0

≤1.5—屋顶透明部分≤2.7≤0.5底面接触室外空气的架空或外挑楼板0.50≤0.6—

围护结构部位地面（包括周边及非周边地面）采暖、空调地下室外墙（与土壤接触的墙）注：① 设计建筑的传热系数K和遮阳系数sc应小于或等于其限值. ② 设计建筑的热阻值R应大于或等于其热阻限值。非采暖空调房间与采暖空调房间的隔墙/楼板（隔墙）/（楼板）

主持人审核人校对人计算人设计热阻值（m2.k）/w热阻（R）限值（m2.k）/w1.5661.721≥1.5≥1.5公共建筑节能设计表

审图办（盖章）：2008年1月19日

22

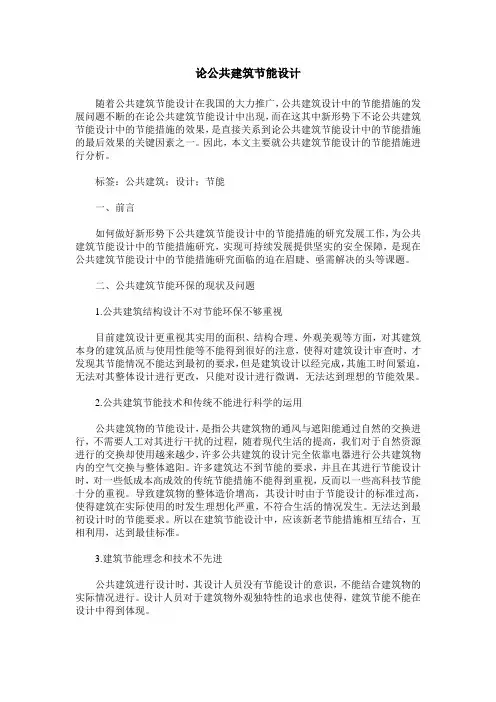

论公共建筑节能设计

随着公共建筑节能设计在我国的大力推广，公共建筑设计中的节能措施的发展问题不断的在论公共建筑节能设计中出现，而在这其中新形势下不论公共建筑节能设计中的节能措施的效果，是直接关系到论公共建筑节能设计中的节能措施的最后效果的关键因素之一。因此，本文主要就公共建筑节能设计的节能措施进行分析。

标签：公共建筑；设计；节能

一、前言

如何做好新形势下公共建筑节能设计中的节能措施的研究发展工作，为公共建筑节能设计中的节能措施研究，实现可持续发展提供坚实的安全保障，是现在公共建筑节能设计中的节能措施研究面临的迫在眉睫、亟需解决的头等课题。

二、公共建筑节能环保的现状及问题

1.公共建筑结构设计不对节能环保不够重视

目前建筑设计更重视其实用的面积、结构合理、外观美观等方面，对其建筑本身的建筑品质与使用性能等不能得到很好的注意，使得对建筑设计审查时，才发现其节能情况不能达到最初的要求，但是建筑设计以经完成，其施工时间紧迫，无法对其整体设计进行更改，只能对设计进行微调，无法达到理想的节能效果。

2.公共建筑节能技术和传统不能进行科学的运用

公共建筑物的节能设计，是指公共建筑物的通风与遮阳能通过自然的交换进行，不需要人工对其进行干扰的过程，随着现代生活的提高，我们对于自然资源进行的交换却使用越来越少，许多公共建筑的设计完全依靠电器进行公共建筑物内的空气交换与整体遮阳。许多建筑达不到节能的要求，并且在其进行节能设计时，对一些低成本高成效的传统节能措施不能得到重视，反而以一些高科技节能十分的重视。导致建筑物的整体造价增高，其设计时由于节能设计的标准过高，使得建筑在实际使用的时发生理想化严重，不符合生活的情况发生。无法达到最初设计时的节能要求。所以在建筑节能设计中，应该新老节能措施相互结合，互相利用，达到最佳标准。

3.建筑节能理念和技术不先进

公共建筑进行设计时，其设计人员没有节能设计的意识，不能结合建筑物的实际情况进行。设计人员对于建筑物外观独特性的追求也使得，建筑节能不能在设计中得到体现。

三、公共建筑节能设计审查要点

序号 项 目 审 查 内 容

1 说明

《民用建筑节能设计标准陕西省实施细则》陕DBJ24-8-97中将陕西省按采暖期室外平均温度的不同划分四个区域：

te=-3.1~-5℃ 为一区 代表城市为榆林

te=-0.1~-3℃ 为二区 代表城市为延安

te=2.0~0.0℃ 为三区 代表城市为西安

将延安和西安分别划归二区和三区，而《共公建筑节能设计标准》GB50198-2005当中，是采用《民用建筑热工设计规范》GB50176-93中的气候分区方法，将西安和延安划归为寒冷地区，而将榆林地区划归为严寒地区B区。

2 体形系数的规定

《公共建筑节能设计标准》GB50189-2005；

4.1.2 严寒、寒冷地区建筑的体形系数应小于或等于0.40。当不能满足本条文的规定时，必须按本标准第4.3节的规定进行权衡判断。

3 围护结构

热工性能的规定 《公共建筑节能设计标准》GB50189-2005；

4.2.2 根据建筑所处城市的建筑气候分区，围护结构的热工性能应分别符合表4.2.2-2、表4.2.2-3、表4.2.2-4的规定，其中外墙的传热系数为包括结构性热桥在内的平均值Km。当本条文的规定不能满足时，必须按本标准第4.3节的规定进行权衡判断。

3 围护结构热工性能的规定 表4.2.2-2 严寒地区B区围护结构

传热系数限值

围护结构部位 体形系数≤0.3

传热系数K

W/（m2. K） 0.3＜体形系数≤0.40

传热系数K

W/（m2. K）

屋面 ≤0.45 ≤0.35

外墙（包括非透明幕墙） ≤0.50 ≤0.45

底面接触室外空气的架空或外挑楼板 ≤0.50 ≤0.45

非采暖房间与采暖房间的隔墙或楼板 ≤0.8 ≤0.8

单一朝

向外窗

（包括透

明幕墙） 窗墙面积比

≤0.2 ≤3.2 ≤2.8

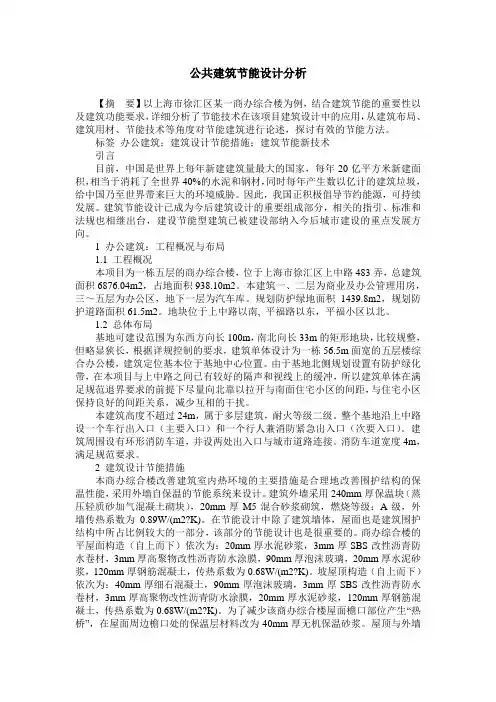

公共建筑节能设计分析

【摘 要】以上海市徐汇区某一商办综合楼为例，结合建筑节能的重要性以及建筑功能要求，详细分析了节能技术在该项目建筑设计中的应用，从建筑布局、建筑用材、节能技术等角度对节能建筑进行论述，探讨有效的节能方法。

标签 办公建筑；建筑设计节能措施；建筑节能新技术

引言

目前，中国是世界上每年新建建筑量最大的国家，每年20亿平方米新建面积，相当于消耗了全世界40%的水泥和钢材，同时每年产生数以亿计的建筑垃圾，给中国乃至世界带来巨大的环境威胁。因此，我国正积极倡导节约能源，可持续发展。建筑节能设计已成为今后建筑设计的重要组成部分，相关的指引、标准和法规也相继出台，建设节能型建筑已被建设部纳入今后城市建设的重点发展方向。

1 办公建筑：工程概况与布局

1.1 工程概况

本项目为一栋五层的商办综合楼，位于上海市徐汇区上中路483弄，总建筑面积6876.04m2，占地面积938.10m2。本建筑一、二层为商业及办公管理用房，三～五层为办公区，地下一层为汽车库。规划防护绿地面积1439.8m2，规划防护道路面积61.5m2。地块位于上中路以南, 平福路以东，平福小区以北。

1.2 总体布局

基地可建设范围为东西方向长100m，南北向长33m的矩形地块，比较规整，但略显狭长，根据详规控制的要求，建筑单体设计为一栋56.5m面宽的五层楼综合办公楼，建筑定位基本位于基地中心位置。由于基地北侧规划设置有防护绿化带，在本项目与上中路之间已有较好的隔声和视线上的缓冲，所以建筑单体在满足规范退界要求的前提下尽量向北靠以拉开与南面住宅小区的间距，与住宅小区保持良好的间距关系，减少互相的干扰。

本建筑高度不超过24m，属于多层建筑，耐火等级二级。整个基地沿上中路设一个车行出入口（主要入口）和一个行人兼消防紧急出入口（次要入口）。建筑周围设有环形消防车道，并设两处出入口与城市道路连接。消防车道宽度4m，满足规范要求。
