实物型PLC开放实验室实验实训系统的设计

PLC实训室硬件升级改造与实训项目设计PLC（Programmable Logic Controller，可编程逻辑控制器）是工业自动化控制系统中的重要设备，它能够根据预先设定的逻辑程序完成对生产过程的控制和调节。

随着工业自动化水平的不断提高，PLC的应用也日益广泛，为了提高学生对PLC的应用能力，我们对实训室的硬件进行了升级改造，并设计了一系列的实训项目，以帮助学生更好地掌握PLC的应用和调试技术。

一、实训室硬件升级改造1. PLC主控器升级原实训室中的PLC主控器采用的是国产的低端型号，性能有限，容易出现故障。

为了提高实训的效果，我们选择了国际知名品牌的中高端PLC主控器作为升级目标。

新的PLC 主控器具有更高的稳定性和可靠性，支持更丰富的指令集和通信接口，能够满足更多复杂的应用需求。

2. 传感器和执行器升级在实训项目中，传感器和执行器的性能直接影响了学生对PLC控制的理解和掌握。

我们对实训室的传感器和执行器进行了升级，选用了更为精准、稳定的产品。

原来的光电传感器和压力传感器分辨率低，容易出现误差，新的传感器具有更高的精度和稳定性，能够更好地满足实际应用需要。

3. 人机界面设备升级原实训室中的人机界面设备使用的是老式的触摸屏，操作不够直观，反应速度慢。

我们将其升级为新型的彩色触摸屏，支持更丰富的操作和显示功能，让学生能够更直观地了解PLC程序的运行状态和控制效果。

4. 实训台升级为了更好地配合新的PLC主控器和传感器执行器，我们还对实训台进行了全面升级。

新的实训台采用模块化设计，可以根据不同的实训项目需要进行组合和调整，方便学生进行实验操作和调试。

二、实训项目设计1. 基础控制项目在基础控制项目中，学生将学习PLC的基本编程和控制技术。

通过模拟一个简单的自动化生产线，学生需要编写PLC程序，实现对生产过程中的传感器和执行器的控制。

通过对输送带和填充机的控制，实现对产品的自动化加工和包装。

3. 故障诊断项目在故障诊断项目中，学生将学习PLC的故障诊断和调试技术。

plc实训课程设计设计一、教学目标本课程的教学目标旨在通过学习，使学生掌握PLC（可编程逻辑控制器）的基本原理、硬件组成、编程方法和应用技巧。

具体目标如下：1.理解PLC的基本概念、工作原理和分类。

2.熟悉PLC的硬件结构，包括CPU、输入/输出模块、电源模块等。

3.掌握PLC的编程语言，包括指令系统、程序结构和编程方法。

4.了解PLC在工业自动化中的应用和案例。

5.能够熟练操作PLC设备，进行硬件连接和参数设置。

6.能够根据控制需求，编写PLC程序，实现简单的自动化控制。

7.能够使用调试工具，对PLC程序进行调试和优化。

情感态度价值观目标：1.培养学生的创新意识和实践能力，提高解决实际问题的能力。

2.培养学生团队合作精神，提高沟通与协作能力。

3.培养学生对工业自动化技术的兴趣，认识其在现代工业中的重要性。

二、教学内容本课程的教学内容主要包括PLC的基本原理、硬件组成、编程方法和应用案例。

具体安排如下：1.PLC的基本原理：介绍PLC的概念、工作原理和分类，使学生了解PLC的基本特性。

2.PLC的硬件组成：讲解PLC的硬件结构，包括CPU、输入/输出模块、电源模块等，使学生熟悉各部分的功能和连接方式。

3.PLC的编程方法：介绍PLC的编程语言，包括指令系统、程序结构和编程方法，通过实例使学生掌握编程技巧。

4.PLC的应用案例：分析PLC在工业自动化中的应用案例，使学生了解PLC的实际应用场景。

三、教学方法本课程采用多种教学方法，以激发学生的学习兴趣和主动性，提高教学效果。

具体方法如下：1.讲授法：讲解PLC的基本原理、硬件组成和编程方法，使学生掌握基本知识。

2.案例分析法：分析PLC的实际应用案例，让学生了解PLC在工业自动化中的重要作用。

3.实验法：安排实验室实践环节，让学生动手操作PLC设备，提高实际操作能力。

4.讨论法：学生分组讨论，培养团队合作精神和沟通能力。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的学习资料。

PLC实训室硬件升级改造与实训项目设计随着工业自动化的不断发展，PLC（可编程逻辑控制器）已成为工业控制领域的重要设备之一，其应用范围涉及到生产线、机械设备、电力系统等多个领域。

为了适应这一变化，PLC实训室的硬件设备也需要不断升级改造，以提高学生的实际操作能力和应对不断变化的工业需求。

本文将讨论PLC实训室硬件升级改造与实训项目设计的相关内容。

一、PLC实训室硬件升级改造1. 设备更新PLC实训室的设备更新主要包括PLC控制器、输入输出模块、传感器、执行器等设备的更新。

随着工业控制的不断发展，新型的PLC控制器功能更为强大，速度更快，对于不同类型的实际控制需求能够提供更好的解决方案。

而输入输出模块的更新则能够为学生提供更多元化的学习和实践机会，传感器和执行器的更新则能够带来更多的实际应用场景，提升学生的实践能力。

2. 网络通信随着工业4.0的到来，设备之间的通信变得越来越重要。

PLC实训室的硬件也需要支持各种通信协议，如Modbus、Profibus、以太网等，以适应不同类型的现场总线和通信需求。

学生需要掌握这些通信协议的基本原理和应用方法，因此PLC实训室的硬件升级也需要考虑网络通信的需求。

3. 安全保护在实际工业控制中，设备的安全保护显得非常重要。

PLC实训室的硬件升级还需要考虑安全保护措施，包括但不限于急停按钮、安全门、安全继电器等设备的增加和更新，以让学生了解和掌握安全控制的基本原理和实践方法。

二、实训项目设计1. 项目设计原则在PLC实训室的项目设计中，需要遵循以下原则：项目设计要贴合学生的实际能力水平，既要满足初学者的需求，又要能够为高级学生提供挑战；项目设计要体现工业控制的实际应用，以便学生能够将所学知识更好地应用到实际工作中；项目设计要注重团队合作和创新能力的培养，以培养学生的团队精神和创新思维。

2. 项目设计内容基于以上原则，PLC实训室的项目设计可以分为不同的难度级别和不同的应用场景。

plc实验课程设计一、课程目标知识目标：1. 理解PLC（可编程逻辑控制器）的基本原理和结构组成，掌握PLC编程的基本指令。

2. 学习并掌握PLC在工业控制系统中的应用，了解常见的PLC程序设计方法。

3. 了解PLC与其他工业控制设备的互联和通信方式。

技能目标：1. 能够独立进行PLC程序的编写和调试，完成简单的自动化控制任务。

2. 能够运用PLC解决实际问题，设计简单的工业控制流程。

3. 培养学生的动手操作能力和团队协作能力，提高学生的实践创新能力。

情感态度价值观目标：1. 培养学生对PLC技术及自动化领域的兴趣，激发学生的学习热情。

2. 培养学生严谨的科学态度，养成良好的实验操作习惯。

3. 增强学生的环保意识，了解PLC技术在节能减排方面的应用。

课程性质：本课程为实践性较强的课程，以理论为基础，注重培养学生的动手操作能力和实际应用能力。

学生特点：初三学生，具备一定的物理、数学基础，对新鲜事物充满好奇，有一定的自主学习能力。

教学要求：结合课本内容，以实践操作为主，理论教学为辅，注重培养学生的实际操作能力和创新思维。

在教学过程中，分解课程目标为具体的学习成果，以便于教学设计和评估。

二、教学内容1. PLC基本原理与结构：介绍PLC的工作原理、硬件结构、I/O接口等基础知识，对应课本第三章第一节。

2. PLC编程指令学习：讲解PLC编程的基本指令，如逻辑运算指令、定时器指令、计数器指令等，对应课本第三章第二节。

3. PLC程序设计方法：学习顺序控制、分支控制、循环控制等程序设计方法，对应课本第三章第三节。

4. PLC应用案例分析：分析实际工业控制案例，了解PLC在不同场景下的应用，对应课本第三章第四节。

5. PLC与其他设备的互联通信：介绍PLC与其他工业控制设备（如传感器、执行器等）的互联和通信方式，对应课本第三章第五节。

6. 实践操作与调试：安排学生进行PLC编程、调试及运行实践，培养学生动手能力，对应课本第三章第六节。

PLC综合实训方案1. 引言PLC（可编程逻辑控制器）是一种以电子方式实现自动化控制的电子装置。

它广泛应用于工业自动化领域，通过编程实现各种控制逻辑，以控制设备的运行。

PLC综合实训方案旨在培养学生在PLC应用领域的技能和能力，提供给学生全面的实践操作机会。

2. 实训内容2.1 PLC基础知识学习在实训开始之前，学生将首先进行PLC的基础知识学习。

这部分内容包括PLC的基本构造、工作原理、输入输出信号的连接方式、PLC编程语言等方面。

通过理论学习和实际演示，学生将对PLC有一个基本的了解。

2.2 PLC编程实践PLC编程是PLC综合实训方案的核心内容。

学生将通过实践操作学习PLC编程的技巧和方法。

实验中将涉及PLC的基本指令、定时器和计数器的应用、异步IO的控制等。

通过编写简单的PLC程序，学生将深入理解PLC编程的基本原理。

2.3 PLC应用案例实操在PLC综合实训方案中，学生将有机会进行PLC应用案例的实操操作。

这些应用案例包括自动化生产线的控制、智能楼宇的控制、流水线的控制等。

学生将通过实际操作、故障排除等方式，深入了解PLC在实际应用中的作用和优势。

2.4 实训总结和评估在实训结束后，学生将进行实训总结和评估。

学生需要撰写实训总结报告，总结实训过程中的心得体会、遇到的问题以及解决方案。

此外，还需进行实训成果的评估，包括实验结果的正确性、实际操作的熟练程度等方面。

3. 实训设备和资源PLC综合实训方案需要一系列的设备和资源来支持实训工作的开展。

以下是实训所需的设备和资源列表： - PLC培训模块：用于学生演示PLC基本的构造和原理。

- PLC实验箱：提供实践操作的平台，其中包含了PLC、电源、输入输出模块、触摸屏等设备。

- PLC编程软件：学生将通过PLC编程软件进行PLC程序的开发和调试。

- 实训教材：包含PLC基础知识、编程实践和应用案例实操的教材，供学生学习和参考。

4. 实训方案的注意事项在进行PLC综合实训方案时，有一些注意事项需要特别关注：- 实训环境安全：实训过程中要确保实训环境的安全性，特别是对电气安全方面要有明确的规定和措施。

PLC实物控制实训实训二十三直线运动位置检测、定位控制一、实训目的1.掌握直线运动位置控制系统的接线、调试、操作二、实训设备三、面板图四、控制要求1.总体控制要求：如面板图所示，利用直流电机带动滑块在各位置之间运动。

2.本实训系统启动后，滑块先滑至最左端再进入控制状态（若滑块开始就处于最左端，则3s后系统进入控制状态）。

3.直流电机开始正转，滑块沿导轨向右运行，当滑块经过光电开关时，光电开关给PLC发送一个位置信号，使其后面的位置指示灯点亮。

4.滑块的一个周期的运动规律为S1→S4→S1→S3→S2→S4→S3→S4→S1。

5.当一个周期结束后若启动开关仍处于ON状态，则3s后滑块仍按原规律运动，并按此循环，周而复始。

6.断开启动开关实训停止。

五、程序流程图六、端口分配及接线图1.端口分配及功能表2.PLC外部接线图七、操作步骤1.检查实训设备中器材及调试程序。

2.按照I/O端口分配表或接线图完成PLC与实训模块之间的接线，认真检查，确保正确无误。

3.打开示例程序或用户自己编写的控制程序，进行编译，有错误时根据提示信息修改，直至无误，用SC-09通讯编程电缆连接计算机串口与PLC通讯口，打开PLC主机电源开关，下载程序至PLC中，下载完毕后将PLC的“RUN/STOP”开关拨至“RUN”状态。

4.打开“启动”开关，滑块先运行至最左端，再进入控制状态（若滑块在启动时就处于最左端，则3s后系统进入控制状态）。

5.进入控制状态后，直流电机开始正转，带动滑块沿导轨向右运行，当滑块经过光电开关S1时，光电开关S1发送给PLC一个位置信号，PLC输出一个信号使其后面的位置指示灯P1点亮。

6.滑块的一个周期的运动规律为S1→S4→S1→S3→S2→S4→S3→S4→S1。

7.当一个周期结束后若启动开关仍处于ON状态，则3s后滑块仍按原规律运动，并按此循环，周而复始。

8.断开“启动”开关，实训停止。

八、实训总结1.总结记录PLC与外部设备的接线过程及注意事项。

第23卷第2期　2004年2月实验室研究与探索R ESEAR CH A N D EXP L ORA T ION IN L A BO RA T ORYVol.24No.2　Feb.2004　PLC 控制教学实验系统的设计刘美兰(西安交通大学电子与信息工程学院,陕西西安710049)摘　要:在PLC 教学的集中实践环节中,要求学生对许多对象进行编程控制,为了能直观地看到实际控制效果,使用Visual Basic 设计了控制对象的仿真软件,实现了控制对象实际运行情况的计算机仿真,极大节约了教学经费。

关键词:可编程控制器;Visual Basic ;计算机仿真中图分类号:TP 309文献标识码:B 文章编号:1006-7167(2004)02-0026-03Designing of Control System Based on Practice TeachingL I U M ei -lan(Xi'an Jiaotong Univ.,Xi'an 710049,China)Abstract :In PLC pr actice teaching ,students are demanded to pr ogram m any o bjects contr olled .Visual Basic w as used to desig n the simulation software of the object controlled in com puter so that the actual effect can be seen directly.The com puter simulatio n of actual r unning state about the object controlled is r ealized,the teach-ing cost is reduced g reatly.Key words :PLC ;Visual Basic ;computer simulation收稿日期:2003-02-101　引　言可编程控制器(PLC)以其特有的优势,已经广泛应用于钢铁、水泥、石油、电力、造纸和环保等各行各业。

plc综合实验课程设计一、教学目标本课程旨在通过学习PLC（可编程逻辑控制器）综合实验，使学生掌握PLC的基本原理、编程方法和应用技能。

通过课程学习，学生应能理解PLC的工作原理，熟练使用PLC编程软件进行程序设计，并能将PLC应用于实际控制系统。

具体目标如下：1.知识目标：•理解PLC的基本组成和工作原理。

•掌握PLC编程语言和编程方法。

•了解PLC在工业控制系统中的应用。

2.技能目标：•能够使用PLC编程软件进行程序设计。

•能够进行PLC的硬件接线和调试。

•能够分析和解决PLC控制系统中的问题。

3.情感态度价值观目标：•培养学生的创新意识和团队合作精神。

•增强学生对自动化技术的兴趣和认识。

•培养学生对工程实践的热爱和责任感。

二、教学内容本课程的教学内容主要包括PLC的基本原理、编程方法和应用实践。

具体内容包括：1.PLC的基本组成和工作原理：介绍PLC的硬件结构和软件系统，理解PLC的工作过程和控制原理。

2.PLC编程语言和编程方法：学习PLC的编程语言，包括指令系统、程序结构和相关语法。

3.PLC应用实践：通过实验项目，学习如何使用PLC编程软件进行程序设计，并进行硬件接线和调试。

三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法相结合的方式。

包括：1.讲授法：通过讲解PLC的基本原理和编程方法，使学生掌握相关理论知识。

2.实验法：通过实际操作PLC设备和编程软件，使学生能够将理论知识应用于实践。

3.案例分析法：通过分析实际案例，使学生了解PLC在工业控制系统中的应用和效果。

四、教学资源为了支持教学内容和教学方法的实施，本课程将使用以下教学资源：1.教材：选用权威、实用的PLC教材，为学生提供系统性的理论知识学习。

2.实验设备：提供PLC实验设备，包括PLC控制器、编程软件和实验器材，以便学生进行实际操作。

3.多媒体资料：利用多媒体课件、视频等资料，丰富教学手段，提高学生的学习兴趣。

PLC实训室硬件升级改造与实训项目设计首先，PLC实训室的硬件升级改造应该从以下几方面进行：1.PLC控制器：选择性能较好的PLC控制器，提高处理能力和编程功能，以适应复杂的实训项目需求。

同时，考虑到学生学习的实际情况，应选择操作简单、易理解的PLC控制器，以便学生能够更好地学习和掌握。

2.传感器与执行器：更新和增加更多种类的传感器和执行器，以扩展实训项目的范围和难度。

如增加光电传感器、温度传感器、压力传感器、伺服电机等，使学生能够了解和应用不同类型的传感器与执行器。

3.网络通信模块：添加网络通信模块，实现PLC与其他设备的远程通信与控制。

这样可以使学生学习远程控制和数据处理的技能，为他们今后的工作做好准备。

4.HMI触摸屏界面：更新触摸屏界面，使学生能够创建更直观、美观的界面，并运用更多高级功能，如图表、曲线等。

这样有助于培养学生的人机交互设计能力。

其次，PLC实训室的实训项目设计应考虑以下几点：1.项目种类与难度梯度：设计一系列项目，从简单到复杂、逐步增加难度，以促使学生逐步掌握PLC编程与实施的基本技能。

例如，从基本的IO控制项目开始，逐渐引入逻辑控制、传感器应用、数据处理等方面的项目。

2.项目涵盖不同工业领域：设计的项目应涵盖不同工业领域，如自动化生产线、制造业、能源管理等，以便学生能够了解不同领域的应用场景和需求，并学习如何利用PLC进行相应的控制。

3.团队合作项目：设计一些需要团队合作的项目，以培养学生的团队合作精神、协作能力和沟通能力。

这种项目可以模拟真实的工作场景，让学生体验到团队合作的重要性。

4.实际案例仿真：设计一些实际案例仿真项目，将学生置于实际的环境中，使他们能够更好地理解和应用PLC技术。

这种项目可以是真实的工业场景或实验室环境，帮助学生将所学知识应用到实际生产或研究中。

总之，PLC实训室的硬件升级改造与实训项目设计可以提高学生的实践能力与创新能力。

通过更新和增加先进的硬件设备，以及设计多样化、贴近实际的实训项目，能够更好地培养学生的PLC编程与实施能力，为他们今后的工作做好准备。

PLC实训室硬件升级改造与实训项目设计随着现代工业控制技术的发展，PLC（Programmable Logic Controller，可编程逻辑控制器）已经成为现代工业控制领域最为常用的控制设备之一。

为了适应不断发展的工业控制技术，PLC实训室的硬件设备需要进行升级改造，以提高实训效果和适应新的实训项目设计。

升级改造PLC实训室的硬件设备可以从以下几个方面进行：1. PLC主控设备的升级：选择新一代的PLC主控设备，具备更强的数据处理能力和更快的响应速度。

PLC主控设备可以提供更多的输入输出接口，以适应更多样化的实训项目需求。

2. 控制面板的升级：将实训室中使用的控制面板进行更新，采用触摸屏或者更大尺寸的显示屏，以便学生更方便地进行编程和操作。

3. 传感器和执行器的更新：选择新一代的传感器和执行器设备，以提高实训实验的信号采集和执行效果。

如选择分辨率更高的传感器，以提高测量精度；选择更稳定可靠的执行器，提高执行效果和寿命。

4. 网络通信设备的加强：在PLC实训室中加强网络通信设备的配置，以便将PLC实训室与其他实训室或者工业控制系统进行连接，实现远程监控和数据交互，提高实训效果。

5. 实训教学软件的升级：选择功能更强大、界面更友好的PLC实训教学软件，提供更多的实训项目和教学资源。

软件应支持多种编程语言和实时监测功能，以便学生更全面地学习和掌握PLC编程技术。

进行实训项目设计时需要考虑实践性和综合性，以培养学生的实际操作能力和综合应用能力。

根据PLC实训室的硬件设备升级改造情况，可以设计以下实训项目：1. 基础实训项目：设计一些基础的实训项目，包括PLC的基本功能和基本指令的使用，如信号输入和输出控制、计数器的使用、定时器的使用等，培养学生的基本PLC编程技能。

2. 综合实训项目：设计一些综合的实训项目，包括多个传感器和执行器的配合使用，如自动控制流水线、自动化装配线等，学生需要将多个组件进行有效的连接和编程，实现复杂的自动化控制。

・大学生实验园地・基于P LC的开放式综合实验系统设计3冯刘中33,肖阳柳,杨　波,丁国富,张静海(西南交通大学机械工程学院,成都　611756)摘要:设计了基于西门子S7-200系列P LC的开放式综合实验系统。

运用区域化、模块化的设计方法,实现系统的开放性、综合性的设计。

文中介绍了该实验系统的硬件结构、特点、功能和应用,对实验设计与开发作了大体上的规划,并给出了相应的基础实验、综合实验和创新实验的实例。

最后对实验系统所用的软件作了简略的说明。

关　键　词:可编程逻辑控制器;综合;实验;系统;开放式中图分类号:TP27 文献标识码:A 文章编号:1672-4550(2007)04-0153-03Desi gn of Open and Syntheti c Exper i m ent Syste m Based on P LCFENG L iu2zhong,X I A O Yang2liu,Y ANG Bo,D I N G Guo2fu,ZHANG J ing2hai(School of Mechanical Engineering,Southwest Jiaot ong University,Chengdu　611756,China)Abstract:An open and synthetic experi m ent system based on Sie mens S7-200P LC has been designed and characterized with open2 ness and synthesis in the way of secti on and modularity.The structure of the hard ware,the characteristics,the usage and the app lica2 ti ons of the syste m are intr oduced in this article.The design and devel opment of the experi m ents are p recented in general and s ome ex2 a mp les of fundamental experi m ent,synthetic experi m ent and revoluti onary experi m ent are illustrated.A ls o the s oft w are used in the sys2 te m is briefly intr oduced in the end.Key words:P LC;experi m ent;synthesis;syste m;open pattern1　引　言P LC(可编程逻辑控制器)已成为现代工业自动化的三大支柱(P LC、机器人、CAD/CAM)之一。

PLC实验教学系统的设计与实现摘要：为了满足PLC实验教学的需要，本文提出保留核心硬件、把被控系统虚拟化的方案，设计出一套适合实验教学、安全易用、功能齐全的PLC实验装置。

该实验装置具备传统实验系统的直观性、系统性，具备虚拟实验系统的低成本、开放性。

实验系统主要包括：电源、主电路、PLC的输入/输出线路、被控对象模块和虚拟运行平台等。

关键词：PLC 实验教学单片机虚拟系统中图分类号：TM571.61 文献标识码：A 文章编号：1007-9416（2015）02-0000-00引言现有的PLC实验系统的构建模式可以分为三类：传统实验系统；模拟实验系统；虚拟实验系统。

其中传统实验系统的的优点是能建立系统的整体概念，直观，易于理解，缺点是价格昂贵，实验内容有限，被控对象易损坏导致维护困难、成本高，学生操作时易发生危险等；虚拟实验系统的优点是成本低，易于维护，操作安全，直观，实验内容多样等，缺点是没有了PLC实物，使整个实验内容都是“虚假”了。

如何构建一个功能完善的实验系统，既能直观的动态显示被控系统的工作情况，又能突破空间限制、解决经费不足的问题，是本文研究的主要内容。

1 系统设计目标解决高校实验教学经费不足的问题；解决PCL课程实验中被控制对象建立难的问题；在实验室环境下帮助学生建立起实际的PLC控制系统概念；建立一个开放的、友好的PLC 课程实践学习环境；延长实验设备的使用寿命，减轻教师进行设备维护的劳动强度。

2 系统构成和特点PLC实验教学系统保留PLC及其外围线路，建立真实的PLC控制系统的概念；同时通过虚拟仿真技术建立被控对象仿真模型，模拟实际被控系统的工作运行状况，满足多个实验内容的需求，使系统运行过程和结果直观、调试方便。

2.1 PLC实验教学系统的构成PLC实验教学系统的构成如图1所示，PLC和I/O设备建立真实的PLC控制线路，然后用被控对象模块完成模拟被控系统的功能，最后将模块模拟的运行数据以动画形式呈现在虚拟运行平台。

PLC实训室硬件升级改造与实训项目设计近年来，工业自动化技术的快速发展，使得PLC（可编程逻辑控制器）成为自动化控制领域的核心设备之一。

PLC的广泛应用不仅提高了工业生产效率，还降低了劳动强度和人为错误，而PLC实训室则成为培养学生实际操作能力的重要场所。

随着技术的不断更新，PLC实训室的硬件设备也需要不断进行升级改造，以适应新的工业自动化需求。

本文将探讨PLC实训室硬件升级改造与实训项目设计，并提出一些具体的建议。

一、PLC实训室硬件升级改造1.更新PLC设备随着工业自动化技术的不断发展，各种新型的PLC设备不断涌现。

对PLC实训室的硬件设备进行更新，使用最新最先进的PLC设备，能够更好地满足学生的实训需求，使他们能够更好地掌握先进的工业自动化技术。

2.增加传感器设备工业自动化中，传感器设备是起着非常重要的作用的。

在PLC实训室的硬件升级改造中，可以增加各种类型的传感器设备，如温度传感器、压力传感器、光电传感器等，以便让学生能够更好地了解传感器的原理和应用。

3.添加执行机构在工业生产中，执行机构如气缸、电机等也是不可或缺的设备，通过在PLC实训室中添加执行机构，可以更直观地让学生了解执行机构的原理和控制方法，提高他们的实际操作能力。

4.更换触摸屏原有的触摸屏设备可能已经不能满足当前的实训需求，因此需要对触摸屏设备进行更换，选择响应速度更快、功能更强大的触摸屏设备，以提高学生的操作体验。

二、PLC实训项目设计1.基础实训项目设计在PLC实训室中，基础实训项目是学生的入门课程，设计基础实训项目时应该注重基本的逻辑控制原理的传授，例如：布尔逻辑运算、定时器、计数器等基础内容的讲解。

通过设计简单的流水线控制、灯光控制等项目，让学生能够逐步掌握PLC的基本原理和操作方法。

2.实际项目应用设计除了基础实训项目外，PLC实训室还应该设计一些与实际工业生产相关的项目，例如：自动化装配线、自动化包装线等。

通过这些实际项目的设计，学生可以更好地了解PLC在工业生产中的应用，并培养他们的实际操作能力和解决问题的能力。

PLC实训室建设方案一、背景介绍PLC（可编程逻辑控制器）被广泛应用于工业自动化控制系统中，用于对机械、电气和流体控制系统进行编程控制。

为了培养工业自动化领域的专业人才，建设一个PLC实训室，提供学生进行实践操作和技能培训的场所，对于提高学生的实际应用能力具有重要意义。

二、实训室布局设计1.实训室空间：建议选择一个面积较大的实训室，以确保学生有足够的空间进行实践操作。

2.设备摆放：在实训室中设置多个工作台，每个工作台上摆放一台PLC实训设备和相应的附件设备，如传感器、执行器等，学生可以在不同的工作台上进行实验。

3.设备连接：每个工作台都需要提供足够的电源插座和通信端口，方便学生将PLC设备和其他设备进行连接。

4.安全措施：在实训室中安装紧急停止按钮和防护罩，以确保学生在操作过程中的安全。

三、设备配置和配套设施1.PLC实训设备：购买足够数量的PLC实训设备，包括PLC主机、输入输出模块、中继模块等，以满足学生进行实验的需求。

2.传感器和执行器：提供多种类型的传感器和执行器，如温度传感器、压力传感器、电机驱动器等，以便学生进行不同类型的实验。

3.电气控制元件：提供各种电气控制元件，如保险丝、继电器、开关等，以便学生进行电气控制实验。

4.相关软件系统：提供PLC编程软件和仿真软件，学生可以通过软件进行虚拟实验，提高编程技能。

四、教学实践与技能培训1.实验操作：根据教学计划，组织学生进行不同类型的实验操作，如传感器控制、电机控制等，提高他们的实际应用能力。

2.项目设计：鼓励学生独立设计和实施PLC控制系统项目，提高他们的创新能力和实际操作能力。

3.系统维护：教授学生PLC系统的维护和故障排除方法，培养学生解决实际问题的能力。

五、实训室管理1.实训设备管理：制定设备使用规则，确保学生可以按照规定正确使用设备，并做好设备维护和保养工作。

2.安全管理：建立安全管理制度，对学生进行安全操作培训，并定期进行安全检查和隐患排查，确保实训室的安全。

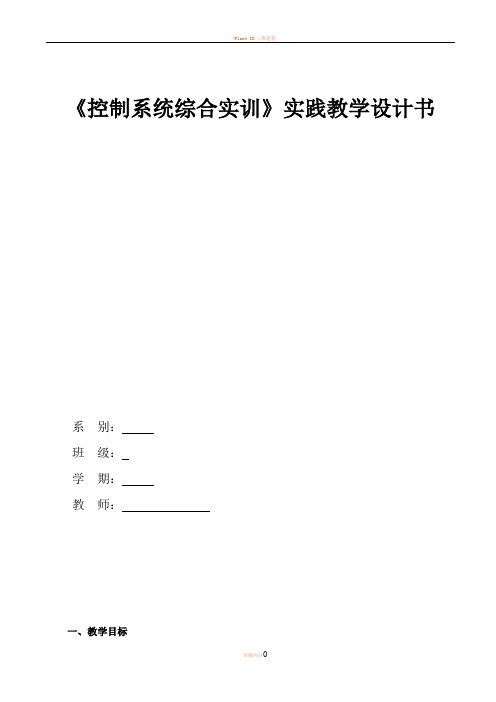

《控制系统综合实训》实践教学设计书系别：班级：学期：教师：一、教学目标1．掌握较复杂顺序系统的PLC 编程、运行和调试能力； 2．能根据调速要求进行变频器功能、参数设置的操作；3．能用PLC 控制变频器实现各种功能，完成PLC 程序设计，电器元件的选用和变频器功能、参数设置；4．具有利用网络、数据手册、厂商名录等获取和查阅技术资料的能力；5．培养学生良好的沟通能力和团队协作精神，规范操作和安全文明生产的职业习惯。

二、教学内容情境一 用PLC 控制的化工混料应工艺流程一、控制要求：图1-1中SQ1、SQ2、SQ3为液面传感器开关，YV1、YV2、YV3为电磁阀，M 为搅拌电动机。

1）初始状态：即启动搅拌器之前，容器是空的，各电磁阀YV1=YV2=YV3=OFF 关闭，传感器开关SQ1=SQ2=SQ3=OFF ，电机M=OFF ，温度传感器ST=OFF ，电偶加热器EH=OFF ；2）工艺流程：搅拌器开始工作时，先按一下SB1启动按钮，YV1打开，开始注入液体A ，当液面达到SQ3时，SQ3=ON ，继续注入液体A 。

当液面达到SQ2时，SQ2=ON ，电磁阀YV1=OFF 关闭，YV2=ON 打开,开始注入液体B 。

当液面达到SQ1时，SQ1=ON ，电磁阀YV2=OFF 关闭，停止注入液体B ，电机M=ON 开始搅拌，10S 后，M=OFF 搅拌停止，电偶加热器EH=ON 开始加热，当温度升到工艺设定值时，温度传感器ST=ON ，EH=OFF 停止加热，电磁阀YV3=ON 打开，放出混合液体，当液面低于SQ3，SQ3=OFF 时，延时5S ，待液体放空，电磁阀Y3=OFF 关闭，自动开始下一个操作循环。

3）停止控制：若在工作中按下停止按钮SB2，只能停在初始状态上，即只有混合液体处理完毕后，工艺系统才能停止工作。

二、PLC 程序设计1．选择PLC 型号并画出I/O 接线图 1）选择PLC 型号。
