JS聚合物水泥防水涂料生产配方及检测报告

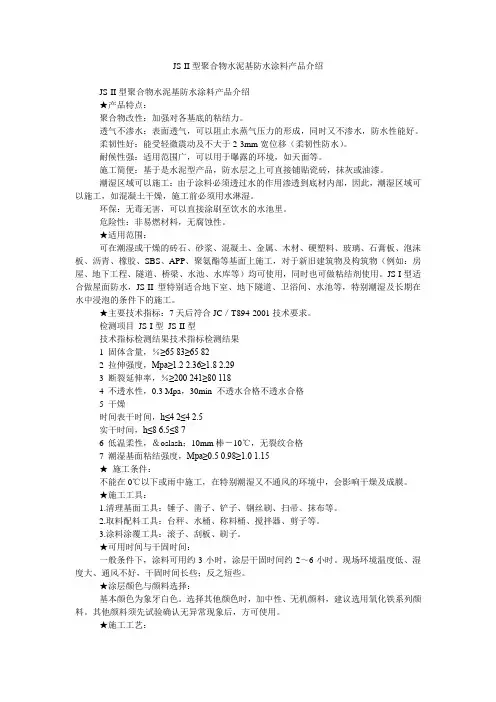

JS-II型聚合物水泥基防水涂料产品介绍JS-II型聚合物水泥基防水涂料产品介绍★产品特点：聚合物改性：加强对各基底的粘结力。

透气不渗水：表面透气，可以阻止水蒸气压力的形成，同时又不渗水，防水性能好。

柔韧性好：能受轻微震动及不大于2-3mm宽位移（柔韧性防水）。

耐候性强：适用范围广，可以用于曝露的环境，如天面等。

施工简便：基于是水泥型产品，防水层之上可直接铺贴瓷砖，抹灰或油漆。

潮湿区域可以施工：由于涂料必须透过水的作用渗透到底材内部，因此，潮湿区域可以施工，如混凝土干燥，施工前必须用水淋湿。

环保：无毒无害，可以直接涂刷至饮水的水池里。

危险性：非易燃材料，无腐蚀性。

★适用范围：可在潮湿或干燥的砖石、砂浆、混凝土、金属、木材、硬塑料、玻璃、石膏板、泡沫板、沥青、橡胶、SBS、APP、聚氨酯等基面上施工，对于新旧建筑物及构筑物（例如：房屋、地下工程、隧道、桥梁、水池、水库等）均可使用，同时也可做粘结剂使用。

JS-I型适合做屋面防水，JS-II型特别适合地下室、地下隧道、卫浴间、水池等，特别潮湿及长期在水中浸泡的条件下的施工。

★主要技术指标：7天后符合JC／T894-2001技术要求。

检测项目JS-I型JS-II型技术指标检测结果技术指标检测结果1 固体含量，％≥65 83≥65 822 拉伸强度，Mpa≥1.2 2.36≥1.8 2.293 断裂延伸率，％≥200 241≥80 1184 不透水性，0.3 Mpa，30min 不透水合格不透水合格5 干燥时间表干时间，h≤4 2≤4 2.5实干时间，h≤8 6.5≤8 76 低温柔性，＆oslash；10mm棒－10℃，无裂纹合格7 潮湿基面粘结强度，Mpa≥0.5 0.98≥1.0 1.15★施工条件：不能在0℃以下或雨中施工，在特别潮湿又不通风的环境中，会影响干燥及成膜。

★施工工具：1.清理基面工具：锤子、凿子、铲子、钢丝刷、扫帚、抹布等。

2.取料配料工具：台秤、水桶、称料桶、搅拌器、剪子等。

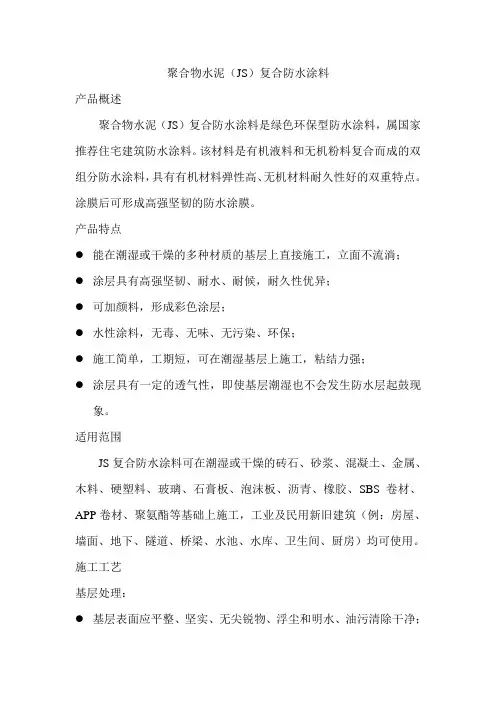

聚合物水泥（JS）复合防水涂料产品概述聚合物水泥（JS）复合防水涂料是绿色环保型防水涂料，属国家推荐住宅建筑防水涂料。

该材料是有机液料和无机粉料复合而成的双组分防水涂料，具有有机材料弹性高、无机材料耐久性好的双重特点。

涂膜后可形成高强坚韧的防水涂膜。

产品特点●能在潮湿或干燥的多种材质的基层上直接施工，立面不流淌；●涂层具有高强坚韧、耐水、耐候，耐久性优异；●可加颜料，形成彩色涂层；●水性涂料，无毒、无味、无污染、环保；●施工简单，工期短，可在潮湿基层上施工，粘结力强；●涂层具有一定的透气性，即使基层潮湿也不会发生防水层起鼓现象。

适用范围JS复合防水涂料可在潮湿或干燥的砖石、砂浆、混凝土、金属、木料、硬塑料、玻璃、石膏板、泡沫板、沥青、橡胶、SBS卷材、APP卷材、聚氨酯等基础上施工，工业及民用新旧建筑（例：房屋、墙面、地下、隧道、桥梁、水池、水库、卫生间、厨房）均可使用。

施工工艺基层处理：●基层表面应平整、坚实、无尖锐物、浮尘和明水、油污清除干净；●阴阳角以及管道根部等均应做成圆弧形，阴角半径大于25mm，阳角半径大于5mm；●凹凸不平及裂缝处须先找平，渗漏处须先堵漏处理；配料：●如果需要加水，先在液料中加水，用搅拌器边搅边徐徐加入粉料，搅拌5分钟，搅拌均匀直至料中不含团粒，配好的料应在2小时内用完，否则粘度升高会影响施工。

●涂料的重量配比方法按产品包装上的标注比例进行配料，水的添加量可适当调节，以调整涂料粘稠度，满足立面和平面不同部位的施工。

●在凹槽内嵌填密封材料，在阴阳角、管根等细部应多遍（2-5遍）涂刷，地下工程宜加铺一层胎体增强材料。

●大面积施工防水涂料应多遍涂刷，一般为3层涂刷，特殊工程可按5层涂刷。

●每层涂刷时间一般间隔8小时，冬季要延长，每遍涂膜厚度在0.4-0.5mm为好，不宜一遍过厚，立面施工宜不加水或少加水为好，以免涂料流淌。

●加铺胎体材料时，胎体应铺平，无邹折，搭接不少于100mm，施工时先涂一遍涂料，铺好后上面再涂刷一遍涂料。

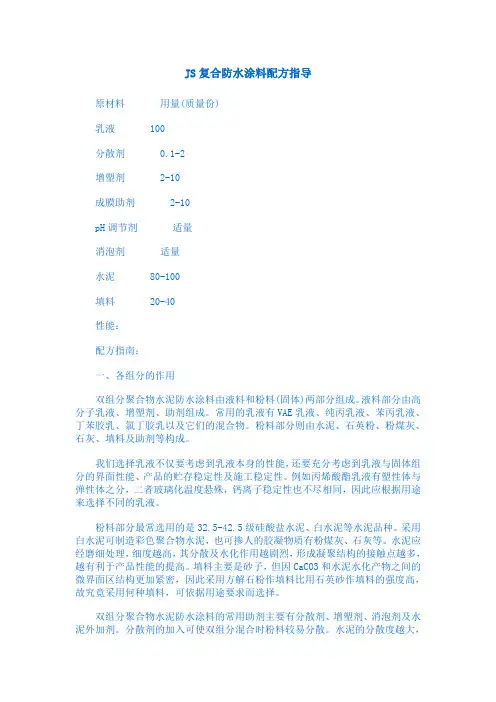

JS复合防水涂料配方指导原材料用量(质量份)乳液 100分散剂 0.1-2增塑剂 2-10成膜助剂 2-10pH调节剂适量消泡剂适量水泥 80-100填料 20-40性能：配方指南：一、各组分的作用双组分聚合物水泥防水涂料由液料和粉料(固体)两部分组成。

液料部分由高分子乳液、增塑剂、助剂组成。

常用的乳液有VAE乳液、纯丙乳液、苯丙乳液、丁苯胶乳、氯丁胶乳以及它们的混合物。

粉料部分则由水泥、石英粉、粉煤灰、石灰、填料及助剂等构成。

我们选择乳液不仅要考虑到乳液本身的性能，还要充分考虑到乳液与固体组分的界面性能、产品的贮存稳定性及施工稳定性。

例如丙烯酸酯乳液有塑性体与弹性体之分，二者玻璃化温度悬殊，钙离子稳定性也不尽相同，因此应根据用途来选择不同的乳液。

粉料部分最常选用的是32.5-42.5级硅酸盐水泥、白水泥等水泥品种。

采用白水泥可制造彩色聚合物水泥，也可掺人的胶凝物质有粉煤灰、石灰等。

水泥应经磨细处理，细度越高，其分散及水化作用越剧烈，形成凝聚结构的接触点越多，越有利于产品性能的提高。

填料主要是砂子，但因CaCO3和水泥水化产物之间的微界面区结构更加紧密，因此采用方解石粉作填料比用石英砂作填料的强度高，故究竟采用何种填料，可依据用途要求而选择。

双组分聚合物水泥防水涂料的常用助剂主要有分散剂、增塑剂、消泡剂及水泥外加剂。

分散剂的加入可使双组分混合时粉料较易分散。

水泥的分散度越大，水化反应速度越快。

液料与粉料比例确定后，若水分太少，就不足以在固相表面形成吸附水层，水泥粒子就无法依靠热运动作用下的相互碰撞而凝聚，从而造成和易性差及乳液很快破乳；如采用外加水的方法则会使涂料制品的性能变得很不稳定，故宜在粉料中加入减水剂。

二、配方设计的机理从表可以看出，JS复合防水涂料的配方设计机理是基于有机聚合物乳液失水而成为具有黏结性和连续性的弹性膜层，水泥吸收乳液中的水而硬化，从而使柔性的聚合物膜层与水泥硬化体相互贯穿而牢固地黏结成一个坚固而有弹性的防水层。

JS聚合物水泥防水涂料施工方案第一章材料介绍一、TU-JS聚合物水泥防水涂料1.材料简介TU-JS聚合物水泥防水涂料是一种环保、无污染的防水材料。

它与水泥基材料具有高粘结力，可在潮湿基层施工。

该产品施工简便，完全符合环保要求，并能形成具有一定弹性、粘结力强、抗拉强度高、抗渗性、抗裂性、耐候性、耐酸碱性优异的防水层。

2.材料特点TU-JS聚合物水泥防水涂料具有以下特点：1)环保、无污染，可用于饮用水池施工。

2)弹性防水涂膜，有效抵御基层变形。

3)与水泥基材料具有高粘结力。

4)施工方便，可在潮湿基层施工。

5)产品性能稳定，抗紫外线，抗老化，耐候性能佳。

3.产品执行标准TU-JS聚合物水泥防水涂料的执行标准为GB/T —2009II 型。

4.使用范围TU-JS聚合物水泥防水涂料可用于外墙、屋面、厕浴间、厨房、水池、地下室及建筑物各部分的防水、防渗、防潮。

它还可用于加气混凝土、空心砖等多孔砌体材料的防渗漏、防潮工程。

第二章防水层施工工艺一、基层处理技术措施在进行地下室防水层施工前，需要对基层进行以下处理：1)底板混凝土垫层采用结构自找平，即垫层混凝土浇筑后，在初凝前，应进行提浆压实，使其表面平整。

2)垫层表面不得有积水，侧墙基层表面不得有明水流，否则应进行堵漏或引排处理。

3)阴角部位均用1:2.5水泥砂浆做成圆弧，阳角应凿出圆弧并用1：2.5水泥砂浆抹平。

4)侧墙结构层表面应基本平整；基层应坚实，平整，基面平整度应满足D/L≤1/30，D:相邻两凸面间凹进去的最大深度；L:相邻两凸面间的最小距离。

5)穿墙管件周边采用1:2.5水泥砂浆做成钝角。

6)各种预埋件已安装并固定完毕。

二、地下室防水层施工工艺（TU-JS防水涂料）1.施工流程地下室防水层施工流程如下：基层清理、湿润—→配置聚合物水泥防水涂料—→节点加强—→涂刷底涂—→底涂干固后，检查、处理露底问题—→第二遍涂膜—→组织验收—→做刚性保护层2.施工步骤具体施工步骤如下：1)基层清理、湿润：用扫帚、铁铲等工具将基层表面的灰尘、杂物清理干净，干燥的基面需预先洒水充分润湿，但不得残留积水。

聚合物水泥基复合防水涂料(JS)一、产品简介聚合物水泥基复合防水涂料(JS)是一种由高分子乳液与无机粉料构成的双组份复合型防水涂料，混合后形成的涂膜具有有机涂料强度高、弹性高、无机涂料耐久性好的双重优点，防水效果突出，抗紫外线能力强、是一种新型的建筑防水涂料，同时该涂料还可加颜料形成彩色涂膜面兼有装饰作用。

聚合物水泥基复合防水涂料(JS)二、产品特点1、粘结力特强，耐高静水压，可做负面防水；涂层高强、高弹、可加颜色。

2、刚柔结合可弥补2mm裂缝。

3、涂膜防水、防霉、耐磨、在，耐老化，无需做保护层。

4、抗根穿性好，可在潮湿或干燥的基面上施工。

5、产品水性无毒无害，可用于饮用水工程；符合环保要求。

6、施工安全、简单、工期短。

三、技术指标SX2011-133四、适用范围1、厨房、卫生间、中间防水层。

2、地下室内外墙、底板。

3、游泳池、污水池、水槽等。

4、种植屋面防水。

5、隧道涵洞、桥面路面。

五、施工方法1、将粉料加到液料中搅拌均匀。

2、静置5分钟，再搅拌均匀。

3、将本产品直接涂刷在基面上，阴阳角线接缝处使用无防布进行加强处理。

4、第一层涂膜完全干燥后，从不同方向刷涂第二层。

5、可直接进行后续施工。

图1 地下室底板防水层施工图2 外墙聚合物水泥基复合防水涂料六、注意事项1、本品搅拌后应在3小时内用完。

2、施工过程中不需加水。

3、过时未用完的材料请勿使用。

4、用量：每平方米 1.5~2.0kg。

七、包装贮存1、塑料桶包装：5kg/桶、25kg/桶。

2、贮存温度5—35℃，有效期12个月。

3、本品为非危险品，可作一般货物运输。

八、应用情况深圳德兴花园、济南黄河自来水水池、天津中国人民银行大厦、深圳金博大城、海南省委广海大厦、哈尔滨香格里拉大饭店、浙江省电视台和昆明金马源温泉花园等。

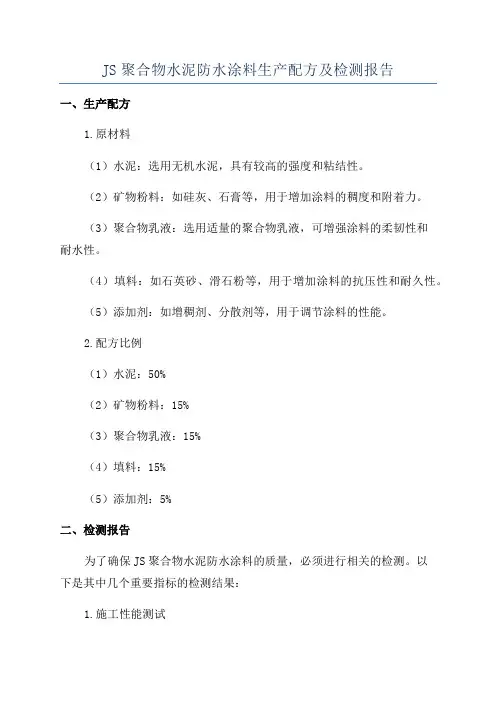

JS聚合物水泥防水涂料生产配方及检测报告一、生产配方1.原材料（1）水泥：选用无机水泥，具有较高的强度和粘结性。

（2）矿物粉料：如硅灰、石膏等，用于增加涂料的稠度和附着力。

（3）聚合物乳液：选用适量的聚合物乳液，可增强涂料的柔韧性和耐水性。

（4）填料：如石英砂、滑石粉等，用于增加涂料的抗压性和耐久性。

（5）添加剂：如增稠剂、分散剂等，用于调节涂料的性能。

2.配方比例（1）水泥：50%（2）矿物粉料：15%（3）聚合物乳液：15%（4）填料：15%（5）添加剂：5%二、检测报告为了确保JS聚合物水泥防水涂料的质量，必须进行相关的检测。

以下是其中几个重要指标的检测结果：1.施工性能测试（1）干燥时间：根据标准要求，涂料在25℃环境下应在2小时内干燥。

实测结果显示，该涂料在1小时内达到干燥状态，符合要求。

（2）粘结强度：根据标准要求，涂料与混凝土基层之间的粘结强度应大于0.8MPa。

实测结果显示，涂料与混凝土基层之间的粘结强度为1.2MPa，超过标准要求。

2.防水性能测试（1）渗透性：根据标准要求，涂料的渗透深度不得超过3mm。

实测结果显示，涂料的渗透深度为2.5mm，符合要求。

（2）耐水性：根据标准要求，涂料在经历100次冻融循环后，不得出现开裂、剥落等情况。

实测结果显示，经过100次冻融循环后，涂料表面完好无损，符合要求。

综上所述，根据以上检测结果，在配方比例和施工性能、防水性能等方面，JS聚合物水泥防水涂料经过充分的成分和性能调试，具有优异的施工性能和防水性能，适用于各种建筑物的防水工程。

聚合物水泥基防水涂料都应该检测哪些指标防水涂料系以高分子合成材料为主体，在常温下呈无定型液态，经涂布并能在结构物表面结成坚韧防水膜的物料的总称。

防水涂料因为具有良好的防水性能，被广泛应用在地下室、卫生间、浴室和外墙等需要进行防水处理的基层表面上。

Js防水涂料，也就是聚合物水泥基涂料，又称JS复合防水涂料。

其中，J 就是指聚合物，S水泥（“JS”为“聚合物水泥”的拼音字头）。

JS防水涂料是一种以聚丙烯酸酯乳液、乙烯-醋酸乙烯酯共聚乳液等聚合物乳液与各种添加剂组成的有机液料，和水泥、石英砂、轻重质碳酸钙等无机填料及各种添加剂所组成的无机粉料通过合理配比、复合制成的一种双组份、水性建筑防水涂料。

JS防水乳胶为绿色环保材料，它不污染环境、性能稳定、耐老化性优良、防水寿命长；使用安全、施工方便，操作简单，可在无明水的潮湿基面直接施工；粘结力强，材料与水泥基面粘结强度可达0.5MPa 以上，对大多数材料具有较好的粘结性能；材料弹性好、延伸率可达200%，因此抗裂性、抗冻性和低温柔性优良；施工性好，不起泡，成膜效果好、固化快；施工简单，刷涂、滚涂、刮抹施工均可。

根据科标检测化工实验室的官网数据，我们可以知道，js防水涂料的检测项目主要包括：检测项目：物理性能：外观、透明度、颜色、附着力、粘度、细度、灰分、PH值、闪点、密度、体积固体含量等；施工性能：遮盖力、使用量、消耗量、干燥时间（表干、实干）、漆膜打磨性、流平性、流挂性、漆膜厚度（湿膜厚度、干膜厚度）等；化学性能：耐水性，耐酸碱性，耐腐蚀性，耐磨性，耐候性；老化测试：盐雾老化、高低温循环、光老化、臭氧老化、人工加速老化等老化项目；有害物质：VOC、苯含量、甲苯、乙苯、二甲苯总量、游离甲醛含量、TDI 和HDI含量总和、乙二醇醚、重金属含量（铅、汞、铬、镉等）。

金属特殊设备测试：SEM、DES、荧光光谱仪、TEM、XRD、EBSD等。

初次之外，科标检测的分析实验室提供的js防水涂料的分析项目包括：对比分析技术研发配方还原：是指对产品或样品的组成成分、元素或原料等成分进行分析，又称配方还原；成分分析：利用定性、定量分析手段，可以精确分析涂料油漆的组成成分、元素含量和填料含量；对于js防水涂料来讲，由于自身产品性能的特殊性和使用环境的特殊要求，对产品进行相应的检测分析，是对产品质量和使用效果的一种监控手段，可以有效的了解产品性能，及时改进和优化生产工艺，提高产品性能。

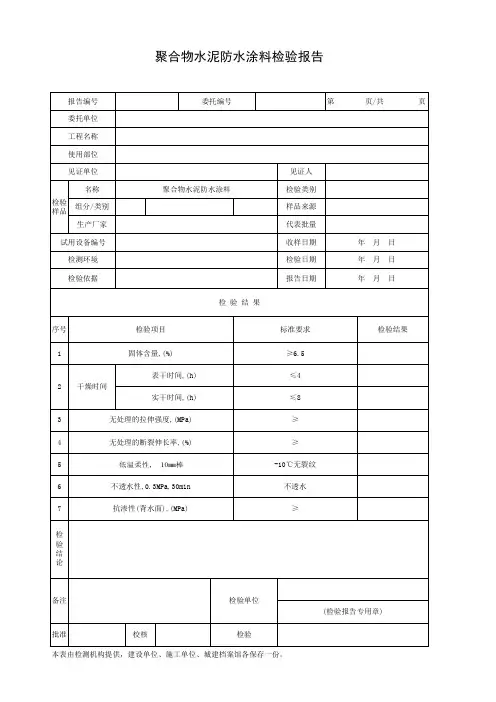

聚合物水泥防水涂料检测标准及步骤方法聚合物水泥防水涂料检测的实验室标准试验条件为：温度（23±2）℃，相对湿度45%~70%。

检测前样品及所用器具均应在标准条件下放置至少24h。

首先进行外观检查，即用玻璃棒将液体组分和固体组分分别搅拌后目测。

液体组分应为无杂质、无凝胶的均匀乳液；固体组分应为无杂质、无结块的粉末。

一、固体含量的测定将聚合物水泥涂料的试样按照生产厂指定的比例混合均匀后，按照GB/T16777-1997第四章A法的规定进行测定。

具体测定方法如下。

1、将直径75~80mm、边高8~10mm的培养皿放在干燥箱内于（105±2）℃下干燥30min，取出放入内放有变色硅胶或无水氯化钙的干燥器中，冷却至室温后称量。

2、将聚合物水泥防水涂料样品搅拌均匀后称取约2g的试样（足以保证最后度样的干固量）置于已称量的培养皿中，并使试样均匀地流布于培养皿的底部。

然后放入干燥箱内在（105±2）℃的温度下干燥1h后取出，放入干燥器中冷却至室温后称量。

然后再将培养皿放入干燥箱内，干燥30min后，再放入干燥器中冷却至室温后称量。

重复上述操作，直至前后两次称量差不大于0.01g为止（全部称量精确至0.01g）。

3、试验结果计算（1）固体含量按式（5-1）计算：X=（m2-m）/(m1-m)×100 （5-1）式中X——固体含量，%；m——培养皿质量，g；m1——干燥前试样和培养皿质量，g；m2——干燥后试样和培养皿质量，g。

（2）挥发物和不挥发物按式（5-2）和式（5-3）计算：V=(m3-m4)/m3×100 (5-2)VN=m4/m3×100 (5-3)式中V——挥发物含量，%；VN——不挥发物含量，%；m3——干燥前试样质量,g；m4——干燥后试样质量，g。

4、结果评定及试验报告填写内容如下。

试验结果取两次平行试验的平均值，每个试样的试验结果计算精确到1%。
