TFT模块失效分析手册

TFT液晶模组工作原理及常见故障分析1.传输信息：通过输入信号，控制扫描电路发送电信号到像素点，像素点是晶体管和液晶分子组成的器件。

2.控制晶体管：晶体管在扫描线和数据线的驱动下打开或关闭，通过改变液晶颗粒旋转的方向来控制光的的透过程度。

3.液晶分子排列：液晶分子根据晶体管的控制电压，发生旋转或排列，改变液晶层的透过度，从而构成显示图像。

4.背光照射：背光模块通过发光二极管或冷阴极灯管等光源提供背景照明，使显示图像可见。

1.显示花屏：当液晶分子排列不正常时，可能会出现花屏现象。

这可能是由于驱动IC损坏、传输线路松动或接触不良、液晶层压强不均等原因引起的。

解决方法包括重新连接传输线路、更换驱动IC或重新调整液晶层的压强。

2.亮度不均匀：液晶屏幕在背光模块的照射下可能会出现亮度不均匀的现象。

这可能是由于背光模块本身存在缺陷、背光光源老化、背光灯管损坏等原因引起的。

解决方法包括更换背光模块或背光光源。

3.显示失真：显示图像在液晶屏幕上呈现出不正常的形状或色彩失真。

这可能是由于驱动IC损坏、像素点出现故障或传输信号干扰等原因引起的。

解决方法包括更换驱动IC、修复或更换故障像素点、排除信号干扰等。

4.反应迟缓：当输入信号到达时，显示器的反应速度变慢。

这可能是由于驱动IC响应速度慢、传输线路故障或液晶层物理性能下降等原因引起的。

解决方法包括更换驱动IC、重新连接传输线路或更换液晶层。

总之，TFT液晶模组的工作原理是利用液晶的光学特性，通过液晶分子的旋转或排列来调制光的透过程度，进而实现显示图像。

常见故障包括显示花屏、亮度不均匀、显示失真和反应迟缓，对应的解决方法可以根据具体情况进行调整和处理。

NHC_36彩色液晶显示控制模块使用说明一、N HC_36型显示控制模块的特点。

A：安装方便，板尺寸为168mm╳116mm，安装孔Ф３mm，四个安装孔位置为162mm╳110mm，高度为14mm。

Ｂ：微处理器可以随时读写显示存储器，而不影响显示效果，即显示不会出现“雪花”。

Ｃ：与微处理器接口连接简单，接口的读、写操作兼容８０３１总线时序。

D：有两页显示缓存，可以任意设定显示页和操作页。

二、物理特性：三、电器参数：NOTE1:最小电流的条件是电源4.8V，不对模块操作，液晶屏幕显示全黑。

最大电流的条件是电源5.2V，对控制卡进行高速逻辑写操作，屏幕显示全白。

四、MCU接口定义用户板和NHC_36控制模块的连接（J1）采用21线2.54mm间距单排插针。

对液晶的操作采用标准intel总线时序（8031总线时序）。

管脚图如下：（顶视图）如果第18管脚“RD\”不用时，接上拉电阻五、NHC_36液晶控制板与微处理器的接口时序接口时序与8031的总线时序相同时序：A0、A1/WR、D7—D0（D7—D0（READ时序特性参数六、指令介绍及编程方法：CS WR RD A1 A0 D0-D7H 任意任意任意任意操作无效L L H 0 0 写显示数据到LCDL H L 0 0 从LCD读数据L L H 0 1 写显示数据前用：设定行地址，地址0-233对应液晶屏从上到下1到234行L L H 1 0 设定列地址（0-479）L L H 1 1 设定显示页和操作页1．写指令和数据a)设定显示页和操作页地址。

（A1=A0=1，CS=0，WR=0）开机时先执行此操作再执行其他操作，工作中不需要换页时D4位设定操作页。

D0位设定显示页。

b)写行地址。

(A1=0,A0=1)c)写列地址高字节。

(A1=1,A0=0)d)写列地址低字节。

(A1=1,A0=0)e)写1个字节数据。

对应一个象素点。

(A1=0,A0=0)R2、R1、R0表示红色灰度，从000到111，灰度有8级R2为高灰度位，R0为低灰度位。

TFT液晶模组工作原理及常见故障分析一、TFT液晶模组的工作原理TFT液晶模组是一种广泛应用于显示设备中的关键技术。

它由薄膜晶体管（TFT）和液晶显示屏组成。

TFT是一种薄膜半导体器件，可以控制每个像素点的亮度和颜色。

液晶显示屏则是由液晶分子组成的，通过液晶分子的排列来控制光的透过与阻挡，从而实现图像的显示。

TFT液晶模组的工作原理可以简单概括为以下几个步骤：1. 光源照射：TFT液晶模组背后的光源照射到液晶显示屏上。

2. 液晶分子排列：液晶分子根据控制信号的作用，通过电场的作用发生排列变化，从而控制光的透过与阻挡。

3. 光透过与阻挡：根据液晶分子的排列情况，光可以透过或被阻挡。

透过的光通过液晶显示屏上的彩色滤光片，形成彩色图像。

4. 图像显示：通过液晶显示屏上的像素点的排列，形成完整的图像。

二、TFT液晶模组的常见故障分析1. 显示屏无法亮起：可能的原因包括电源故障、信号线松动、背光灯损坏等。

解决方法是检查电源连接情况，确认信号线连接是否正常，检查背光灯是否需要更换。

2. 显示屏出现亮度不均匀：可能是由于背光灯的老化或损坏导致的。

解决方法是更换背光灯。

3. 显示屏出现颜色失真：可能是由于彩色滤光片损坏或液晶分子排列异常导致的。

解决方法是更换彩色滤光片或调整液晶分子排列。

4. 显示屏出现漏光或暗点：可能是由于液晶分子排列不正常或像素点损坏导致的。

解决方法是调整液晶分子排列或更换像素点。

5. 显示屏出现闪烁：可能是由于信号干扰或刷新率不匹配导致的。

解决方法是检查信号线的连接情况，调整刷新率。

6. 显示屏出现触摸失灵：可能是由于触摸传感器损坏或触摸面板污染导致的。

解决方法是更换触摸传感器或清洁触摸面板。

总结：TFT液晶模组是一种广泛应用于显示设备中的关键技术，它通过控制液晶分子的排列来实现图像的显示。

常见的故障包括显示屏无法亮起、亮度不均匀、颜色失真、漏光或暗点、闪烁以及触摸失灵等。

针对不同的故障原因，可以采取相应的解决方法，如检查电源连接情况、更换背光灯、调整液晶分子排列等。

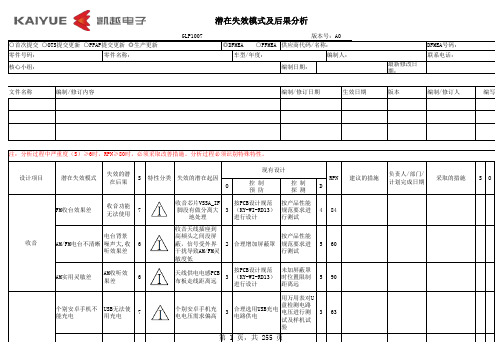

编制日期：最新修改日期：文件名称生效日期版本编制/修订人O 控 制预 防控 制探 测DFM收台效果差收音功能无法使用7收音芯片VSSA_IF脚没有做分离大地处理3按PCB设计规范（KY-WI-RD13）进行设计按产品性能规范要求进行测试484AM/FM电台不清晰电台背景噪声大,收听效果差6收音天线插座到高频头之间没屏蔽，信号受外界干扰导致AM/FM灵敏度低2合理增加屏蔽罩按产品性能规范要求进行测试560AM实用灵敏差AM收听效果差6天线供电电感P CB布板走线距离远3按PCB设计规范（KY-WI-RD13）进行设计未加屏蔽罩时位置限制距离远590个别安卓手机不能充电USB无法使用充电7个别安卓手机充电电压需求偏高3合理选用USB充电电路供电用万用表对U盘检测电路电压进行测试及样机试验363S O负责人/部门/计划完成日期采取的措施RPN建议的措施失效的潜在起因特性分类失效的潜在后果注：分析过程中严重度（S）≥6时，RPN≥80时，必须采取改善措施。

分析过程必须识别特殊特性。

现有设计设计项目收音潜在失效模式S编制/修订内容编制/修订日期编写部零件号码：零件名称：车型/年度：编制人：联系电话：核心小组：○首次提交 ○OTS提交更新 ○PPAP提交更新 ◎生产更新◎DFMEA ○PFMEA供应商代码/名称：DFMEA号码：编制日期：最新修改日期：文件名称生效日期版本编制/修订人O控 制预 防控 制探 测DS O负责人/部门/计划完成日期采取的措施RPN 建议的措施失效的潜在起因特性分类失效的潜在后果注：分析过程中严重度（S）≥6时，RPN≥80时，必须采取改善措施。

分析过程必须识别特殊特性。

现有设计设计项目潜在失效模式S编制/修订内容编制/修订日期编写部零件号码：零件名称：车型/年度：编制人：联系电话：核心小组：○首次提交 ○OTS提交更新 ○PPAP提交更新 ◎生产更新◎DFMEA ○PFMEA 供应商代码/名称：DFMEA号码：读取USB内的1080P高清视频文件时，视频卡视频格式兼容性差与客户要求不符5USB信号数据线输入偏长或线材屏蔽效果差3选用标准PVC材料的信号输入数据线传输.样机试验230USB 播放USB 内的音/视频文件时，有时读，有时不读USB 功能无法正常使用6USB 座内弹片高低不平，插入USB 时接触不良导致4合理选用USB 插座座参照QJLYJ7110336A-2011 乘用车音响技术条件3.5.3.2进行实验49684样机试验34按PCB设计规范（KY-WI-RD13）进行设计由于PCB板USB数据线未做阻抗匹配处理USB功能完全丧失USBU SB不读7编制日期：最新修改日期：文件名称生效日期版本编制/修订人O控 制预 防控 制探 测DS O负责人/部门/计划完成日期采取的措施RPN 建议的措施失效的潜在起因特性分类失效的潜在后果注：分析过程中严重度（S）≥6时，RPN≥80时，必须采取改善措施。

失效分析报告模板
1. 引言
本报告旨在分析失效原因，并提供相应的解决方案。

失效分析是对产品、系统或流程中发生的故障进行详细的调查和分析，以确定失效的原因并采取相应的纠正措施。

本报告将按照以下顺序进行分析：失效描述、背景信息、分析方法、分析结果、结论和建议。

2. 失效描述
在本节中，我们将描述失效的具体情况。

描述应该尽可能详细，包括失效发生的时间、位置、频率以及对系统或流程的影响。

3. 背景信息
本节将提供与失效相关的背景信息。

这些信息可能包括产品规格、系统设计、工艺流程等。

背景信息的目的是帮助读者了解失效发生的环境和条件。

4. 分析方法
在本节中，我们将详细介绍用于分析失效的方法和工具。

这些方法和工具可能包括统计分析、故障模式分析、根本原因分析等。

请注意，在此节中不要提及具体的分析结果。

5. 分析结果
在本节中，我们将提供对失效进行的分析结果。

这些结果应基于前一节所述的分析方法和工具。

分析结果应尽可能具体和可量化。

6. 结论和建议
在本节中，我们将总结分析结果，并提出纠正措施的建议。

建议应基于对失效的深入理解，同时应考虑经济性和可行性。

7. 结尾语
本报告对失效进行了详细的分析，并提供了解决方案的建议。

希望本报告能帮助您理解失效原因，并采取相应的措施以提高产品、系统或流程的可靠性和性能。

请注意：本报告的内容仅供参考，具体的解决方案可能需要根据实际情况进行调整和优化。

Common ，显示电极与 TFT 是在同一片玻璃上，那Cs on gate的等效電路Clc 的两端是分别接到显示电极与 Com mon 就在另一片玻璃上。

每一个TFT 与Clc 跟Cs 所并连的电容代表一个显示的点。

如上图示，Gate 输出的波形，依序将每一行的TFT 打开，好让整排的 Source driver 同时将一整行的显示点充电到各自所需的电压，以显示不同的灰阶。

这一行充好电时，gate driver 便将电压关闭，然后下一行的gate driver 便将电压打开，再由 相同的一排source driver 对下一行的显示点进行充放电 .如此依序下去，当充好了最后一行的显示点，便又回过来再对第一行开始充电。

理论依据: Gate-line Source-line十字线下一悄^址亡走編Gat ■电血沖£「所送出的波形TFT panel-個點To soiu ce chivei成因原理解析：以上两图为Source Line现象图出现Gate line,是因为某一行的TFT —直打开，或者说此行TFT充电后无法关闭；出现Source line,是因为某一列的TFT 一直打开，或者说此列TFT充电后无法关闭；出现十字线，是因为Gate driver某一行的TFT 一直打开，Source driver的某一列一直打开, 或者说这些行/列的TFT充电后无法关闭.白屏现象解析理论依据一：LC的一种特性，就是不能固定在一个电压不变。

不然时间长了，即使电压被取消掉，LC会因为特性的破坏而无法因电场的变化而转动。

初步判断一：LC分子被破坏。

理论依据二：Source driver 的功用是当Gate driver 将LC Panel 上一行行的TFT打开时，Source driver会将相对应的显示资料转换成电压，把LC Panel上的Clc，Cs充电到欲显示的灰阶电压。

不管是单画素输入或是双画素输入的驱动晶片，都得将多颗晶片串接起来，以便同时将一行的TFT做充放电动作。
