CASS纵横断生成

开通黄钻cass绘制断面图一、系统环境：（1）操作系统 WIN XP ；（2）应用环境：南方CASS7.0 FOR CAD2004 或CAD2006二、实例数据：坐标高程数据文件：dgx.dat （路径：\Program Files\CASS70\DEMO\dgx.dat ）三、准备工作：展绘坐标数据文件dgx.dat 中的测点点号，并绘制等高线。

基本操作如下：（1）【绘图处理】菜单--【展野外测点点号】；弹出“输入坐标数据文件名”对话框中，打开dgx.dat文件，展绘出测点点号；（2）【等高线】菜单--【建立DTM】；弹出“建立DTM”对话框中，“选择建立DTM方式”中单选“又数据文件生成”；“坐标数据文件名”中打开dgx.dat文件；“结果显示”中单选“显示建三角网结果”；单击【确定】完成DTM的建立。

（3）【等高线】菜单--【绘制等高线】；弹出“绘制等值线”对话框，修改“等高距”为0.5米；“拟合方式”中单选“三次B样条拟合”；单击【确定】完成等高线的绘制。

（4）【等高线】菜单--【删三角网】。

四、道路断面设计阶段工作：1. 设计线路走向，即确定纵断面线：在等高线地形图中绘制道路的纵断面剖面线：使用pline 绘多段线命令，连接dgx.dat 中测点点号421和 227，起点测点421，终点测点227。

如图所示：2. 绘制道路的纵断面图，以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。

基本操作如下：【工程应用】菜单-【绘断面图】-【根据已知坐标】，弹出“断面线上取值”对话框，在“选择已知坐标获取方式”中单选“由数据文件生成”；在“坐标数据文件名”中打开dgx.dat 文件；注意在“采样间距”中输入25米（该值可输入与横断面间距相同的数值，便于查看横断面个数及其中桩处的地面高程，并最终确定各里程处横断面的中桩设计高程）；单击【确定】按钮。

弹出“绘制纵断面图”对话框，在“断面图比例”中默认横向1：500；纵向1：100；在“断面图位置”中单击“···”按钮，用鼠标在绘图区空白处指定纵断面图左下角坐标，返回“绘制纵断面图”对话框后，单击【确定】按钮。

南⽅Cass⽣成断⾯步骤
⽤南⽅Cass软件⽣成断⾯的步骤
1、建⽴项⽬单独⽂件包
2、打开南⽅Cass软件→菜单栏“⼯程应⽤”→⾼程点⽣成数据软件→⽆编码→创⽴⽂件名“⽣成⾼程点（scgcd）”（最好是汉字，与之后创⽴的⽂件区分开来）回车→在最下⽅输⼊gcd→回车两次
3、画⼀条坝轴复合直线
4、点击菜单栏“⼯程应⽤”→⽣成⾥程⽂件→由纵断⾯⽣成→新建→等分/等分且处理结点，输⼊需要的数据
5、点击菜单栏“⼯程应⽤”→⽣成⾥程⽂件→由纵断⾯⽣成→⽣成→第⼀栏已保存⾼程点，第⼆栏和第三栏分别点击浏览
或“…”进⾏新建⽂件，三个⽂件取名要区分开（⾼程gc、⾥程lc、对应dy）
6、点击菜单栏“⼯程应⽤”→断⾯法⼟⽅计算→任意断⾯→选择⾥程点（lc.hdm），按⼯程实际情况输⼊数据，进⾏断⾯绘制
7、点击菜单栏“⼯程应⽤”→断⾯法⼟⽅计算→两断⾯间距计算，按下⽅提⽰步骤进⾏间距计算（先红线后⽩线）。

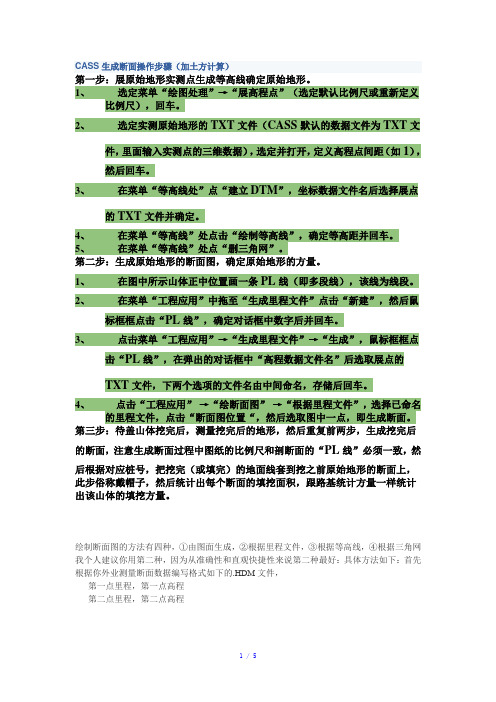

CASS生成断面操作步骤（加土方计算）第一步：展原始地形实测点生成等高线确定原始地形。

1、选定菜单“绘图处理”→“展高程点”（选定默认比例尺或重新定义比例尺），回车。

2、选定实测原始地形的TXT文件（CASS默认的数据文件为TXT文件，里面输入实测点的三维数据），选定并打开，定义高程点间距（如1），然后回车。

3、在菜单“等高线处”点“建立DTM”，坐标数据文件名后选择展点的TXT文件并确定。

4、在菜单“等高线”处点击“绘制等高线”，确定等高距并回车。

5、在菜单“等高线”处点“删三角网”。

第二步：生成原始地形的断面图，确定原始地形的方量。

1、在图中所示山体正中位置画一条PL线（即多段线），该线为线段。

2、在菜单“工程应用”中拖至“生成里程文件”点击“新建”，然后鼠标框框点击“PL线”，确定对话框中数字后并回车。

3、点击菜单“工程应用”→“生成里程文件”→“生成”，鼠标框框点击“PL线”，在弹出的对话框中“高程数据文件名”后选取展点的TXT文件，下两个选项的文件名由中间命名，存储后回车。

4、点击“工程应用”→“绘断面图”→“根据里程文件”，选择已命名的里程文件，点击“断面图位置“，然后选取图中一点，即生成断面。

第三步：待盖山体挖完后，测量挖完后的地形，然后重复前两步，生成挖完后的断面，注意生成断面过程中图纸的比例尺和剖断面的“PL线”必须一致，然后根据对应桩号，把挖完（或填完）的地面线套到挖之前原始地形的断面上，此步俗称戴帽子，然后统计出每个断面的填挖面积，跟路基统计方量一样统计出该山体的填挖方量。

绘制断面图的方法有四种，①由图面生成，②根据里程文件，③根据等高线，④根据三角网我个人建议你用第二种，因为从准确性和直观快捷性来说第二种最好：具体方法如下：首先根据你外业测量断面数据编写格式如下的.HDM文件，第一点里程，第一点高程第二点里程，第二点高程和说明书有点不一样那是因为你低问题只有一个断面，不需要BEGIN，断面里程：断面序号，同样不需要算两期土方也不需要后面的next...，编好后保存文件用工程应用-绘断面图-根据里程文件搞定1.生成里程文件：[工程应用]菜单－＞〔生成里程文件〕－＞〔由纵断面线生成〕功能：由道路中桩线即纵断面线生成里程文件。

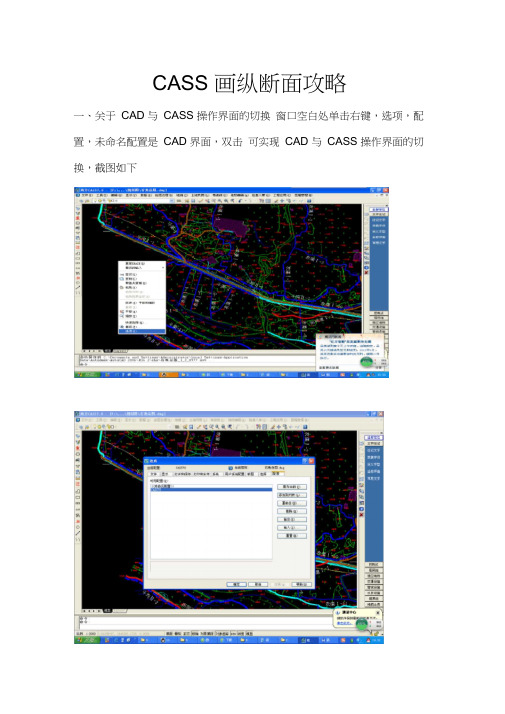

CASS 画纵断面攻略一、关于CAD 与CASS 操作界面的切换窗口空白处单击右键，选项，配置，未命名配置是CAD 界面，双击可实现CAD 与CASS 操作界面的切换，截图如下二、纵断面具体步骤1、生成高程点文件找到高程点所在图层面，记住，比如这个是GCD，工程应用，高程点生成数据文件，无编码高程点，选择路径，命名保存。

文事圧九I rxrs H杠I⅜ggtt El®!*里却κe□wBWuLJAΛ<A^riI 2ι∖∙ Mλ½M ∖AW ∣αm <wel P空SM 疙交杠Oxn t ∣ XAai ■<! ISO MW MMa) IQ) ±MW <WK<X) tMM<D &P ，D WCTCTq PWE FJEJ • ■I Kθ∙go l⅛ 3iwrτ<s*∏ I — ≡ιWΛ⅛aRΛS I >1*4HM>IW ,•WMnf W⅜l±7Γ.t≡ Kmrt±^ιt≡ II 二》私F3hW -WW*Λ±^4B I G<17Ft*∙ I MriEnZOfMHa a>»^»rir gSitWWEQMMl M≡rcxwα^i<F.91 O ι⅞⅜¾di⅛a巴 MHAM4込"Ji r⅜⅜"¾wa" *«u»⅛ ≡⅞1ΦC片棒fW⅛∙J 住屮九*・.±Λ:盂—IJrQ 奸>nra 7rxrftFe 对V• WIa .91 O TTrItZ SM 占Mfedr⅜⅜" VV7» ¾ff ∣¾• I Jfitf ~vΓ Λ TC τ ∙・i r RiO r ⅛> ■ ^eTB r ⅛∙ . r W• Cffl«・ r "w∙ . ■ I r < •:•川 A $汀・ U (Fι∖ ΛΛtM ∖ħ・Q ・ <tVCl• c ..ffl«・ W ∙• U**∙A然后输入高层点所在图层，刚刚看过是GCD，直接键盘输入GCD，enter，再enter，现在我刚刚命名的“高程点.dat”文件就有数据了2、生成里程文件工程应用，生成里程文件，由复合线生成，普通断面选择复合线（也就是你画的规划图的沟渠或者道路）以斗沟Ⅰ -1为例，选中后弹出窗口，坐标数据文件选择之前生成的高程点文件，里程文件自己命名，为简单，可以命名为1，采样点间距是纵断面上里程点的多少，越大越少，越小越多，自由选择。

南方CASS 生成横断面图的步骤1.生成里程文件：2.[工程应用]菜单－＞〔生成里程文件〕－＞〔由纵断面线生成〕功能：由道路中桩线即纵断面线生成里程文件。

操作过程：（1）在图上画出的道路纵断面线（必须是复合线）；（2）点取[由纵断面线生成]命令下的[新建]；（3）提示：选择纵断面线，请选择（1）中画好的纵断面线；（4）出现[由纵断面生成里程文件]窗口，中桩点获取方式可选择1[结点]，2[等分]，3[等分且处理结点]。

输入横断面间距:xx(米)，请给出相邻横断面的间距；输入横断左边长度:xx(米) 请给出横断面线左侧的长度；输入横断右边长度:xx(米) 请给出横断面线右侧的长度；单击[确定]按钮后，图面上可见在（1）中画出的道路纵断面线上生成多条相应的横断面线。

（5）点取[由纵断面线生成]命令下的[生成]；提示：选择纵断面线，请选择在（1）中画好的纵断面线；（6）出现[生成里程文件]窗口，请浏览定位须打开的[高程点数据文件名]（即原始地形图的坐标数据文件），和指定需要保存的[生成的里程文件名]和[里程文件对应的数据文件名]；并指定[断面线插值间距]（是横断面线上的采样间距，而非纵断面线上的中桩间距），以及横断面的[起始里程]。

通过以上6个步骤，就可生成道路各个中线桩处的多个横断面的里程文件。

2.编辑好道路横断面设计文件。

在[断面法土方计算]中的[道路断面]和[场地断面]命令中，弹出的窗口都需要定位里程文件和横断面设计文件，只有里程文件而没有横断面设计文件，是不能生成原始地形与设计平面闭合的断面图的。

DEMO文件夹下的就有一个横断面设计文件ZHD.TXT,格式如下：1,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.52,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.53,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.54,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.55,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.56,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.57,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.58,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.59,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.5END其中，第一列序号为横断面序号，H为中桩设计高，I为坡度，W为路宽，A为横坡率，WG为沟上宽，HG为沟高；以上文件定义了9个横断面的中线桩设计高，坡比和宽度等参数，只有编辑好横断面设计文件才能生成你需要的各个横断面的断面图。

1、展绘坐标数据文件dgx.dat 中的测点点号2、【等高线】菜单--【建立DTM】；显示”中单选“显示建三角网结果”；单击【确定】完成DTM的建立。

3、【等高线】菜单--【绘制等高线】；弹出“绘制等值线”对话框，修改“等高距”为0.5米；“拟合方式”中单选“三次B样条拟合”；单击【确定】完成等高线的绘制。

4、【等高线】菜单--【删三角网】。

设计线路走向，使用pline绘多段线命令，连接起点测点10，终点测点108。

5、绘制道路的纵断面图，【工程应用】菜单-【绘断面图】-【根据已知坐标】6、编辑“横断面设计文件”.TXT文本文件如：1,H=35.0,I=1:1,W=5,A=0.02,WG=1.5,HG=0.5H=表示道路横断断面设计高程，I=表示横断面左右侧的横坡比，W=表示道路设计宽度，A=表示道路设计横坡率，WG=表示道路两侧的沟宽，HG表示道路两侧的沟高，文件最后以 END 标记文件结束。

7、【工程应用】菜单-【生成里程文件】-【由纵断面线生成】-【新建】8、【工程应用】菜单-【生成里程文件】-【由纵断面线生成】-【生成】“高程点数据文件名”下指定地形坐标高程数据文件dgx.dat“生成的里程文件名”下指定里程文件名为“里程文件.hdm "，“里程文件对应的数据文件名”下“里程文件对应数据.dat ”“断面线插值间距”默认为 5 米，“起始里程”默认为 0 。

9、【工程应用】菜单-【断面法土方计算】-【道路断面】“选择里程文件”--上一步中生成的“里程文件.hdm“横断面设计文件”—6、中“横断面设计文件”.TXT文本文件在“道路参数”中，输入“中桩设计高程”为 35，“路宽”为 5参数输完后单击“···”按钮，用鼠标在绘图区空白处指定纵断面图左下角坐标，返回“绘制纵断面图”对话框。

点击【确定】按钮，可在指定的位置自动生成纵断面图，之后注意命令提示行显示“指定横断面图起始位置”，鼠标再次在绘图区空白区域点击，各个里程处的横断面图就自动生成。

南方CASS7.0断面法操作步骤南方CASS7.0断面法操作步骤一、采用批量删减的命令删除多余的图形选工具命令——画复合线——用C闭合——图层管理（最左边一个）地形图图层锁点开也把其它被锁的图层打开——确定——地物编辑——批量删减——依指定多边形删减——选择所画复合线——要删减哪一边就在哪一边左键点击一下就行二、提取高程点（手工提）工程应用——指定点生成数据文件——提取的点保存路径（任意命名文件名）——保存——对象捕捉设置只捕捉圆心——左键点击地物高程点的圆心——提示输入地物代码时不输用右键确定——用手工输入所选的地物高程点三、绘图处理——展高程点——选取需要的数据文件——把录入的高程点在图层编辑器里改为红色或者其它醒目色四、工具——画复合线（即画断面图的道路及沟槽中心线）——工程应用——生成里程文件——由纵断面生成——新建——选择纵断面（即所画的道路或沟槽中心线）——中桩点获取方式（等分）——工程应用——生成里程文件——由纵断面生成——生成——高程点数据文件名（选择数据文件）——生成的里程文件名（自己命名保存即可）——里程文件对应的数据文件名（自己命名就行）——断面线插值间距取5米——起始里程0不管——确定五、工程应用——断面法土方计算——道路断面——选择里程文件（刚才自己命名的里程文件）——横断面设计文件（不管）——左坡度和右坡度需要设置——左单坡限高和右单坡限高（依工程设计而定）该工程不管——中桩设计高程（输所算断面起点或中点设计高程）——路宽（46米，应根据不同工程场平宽度来定）——横坡率（该工程把沟选的沟去掉）如是道路就应该输入。

——左碎落台宽、左边沟上宽、左边沟下宽、左边沟高（该工程都输0）此数据要根据实际设计输入。

——断面图比例：横向1：1000——纵向1：1000（如果是道路纵向输1：500就够了）。

——行间距（如是深挖高填则应设大）——确定——断面图比例横向1：2000，纵向1：200（一般纵向比例设置是横向的10倍，显示才协调）——平面图及下面的设置都不管——断面图位置在图上….选取——确定——指定横断面图起始位置（在图上空白处任意点取位置）——图上就显示断面参数了六、第一个不修改——工程应用——断面法土方计算——修改设计参数——选择需要修改的断面线设计参数（地面线和设计线都行）——点击右键重复修改设计参数七、工程应用——断面法土方计算——图面土方计算或图面土方计算（excel）两者都行——选择对象（批量选择）——击右键确定——在空白处点击一下左键问题1：我用手工录入地貌高程点的时候输入高程输错了想撤回操作怎么处理啊？提取地貌高程点时提取了两次对算量有影响吗？如有，有什么影响呢？答：进入数据文件里直接修改即可，但要记下是哪些点错了，输成了什么，应该改成什么。

CASS8.0生成断面图的操作程序-个人总结简单版第一篇：CASS8.0生成断面图的操作程序-个人总结简单版CASS8.0程序剖断面图程序一、点开一个具有高程点的CAD文件，利用CASS8.0打开。

图片示例如下：二、绘制一条纵断面线，此纵断面线是一条多断线。

如果是一条公路，则按照公路的中线纵断面画一条多段线，也可以有拐点。

如图：三、点开工程应用→生成里程文件→由纵断面线生成→新建→鼠标点击所绘制的纵断面线（刚才那条多段线）生成下图：中桩点获取方式里面“等分且处理结点”表示有拐点的时候可以增加一个横断面，横断面间距表示绘制的各断面间的距离，横断面左（右）边长度表示绘制出的横断面中，中线左右两侧的长度。

选择完成后→确定→生成如下图片：四、首先把图形中所有的非GCD（高程点）图层关掉，只剩下高程点图层，如下图：点击工程应用→高程点生成数据文件→有编码高程点（/无编码高程点）出来如下图：在文件名里面输入要生成的原始坐标数据文件名称，如1111111111→保存→在CASS中会出来命令：（1）选取高程点的范围（2）直接选取高程点或控制点，我们选择输入2，然后用鼠标选择图中的所有高程点→回车确定。

文件就存在了桌面上，1111111111.dat。

五、然后打开刚才关掉的所有图层。

六、点击工程应用→生成里程文件→由纵断面线生成，操作如下：点击生成→选择纵断面线→利用鼠标点击纵断面线（最刚开始绘制的总断面线-多段线），会生成如下文件：上图中，点击第一项“高程点数据文件名”后面的开。

点击第二项“生成里程文件名”后面的→选择桌面的1111111111.dat→打→输入里程文件名2222222222，如下图：点击保存。

点击第三项“里程文件对应的数据文件名”后面的→输入3333333333，如图：点击保存，形成如下图片：上图中，断面线插值间距一般选择2～5，表示所绘制的线条密度，此处选择2m一根垂直线，起始里程选择0，表示绘制断面图从0桩号开始。

cass绘制断面图1.生成里程文件：[工程应用]菜单－＞〔生成里程文件〕－＞〔由纵断面线生成〕功能：由道路中桩线即纵断面线生成里程文件。

操作过程：（1）在图上画出的道路纵断面线（必须是复合线）；（2）点取[由纵断面线生成]命令下的[新建]；（3）提示：选择纵断面线，请选择（1）中画好的纵断面线；（4）出现[由纵断面生成里程文件]窗口，中桩点获取方式可选择1[结点]，2[等分]，3[等分且处理结点]。

输入横断面间距:xx(米)，请给出相邻横断面的间距；输入横断左边长度:xx(米) 请给出横断面线左侧的长度；输入横断右边长度:xx(米) 请给出横断面线右侧的长度；单击[确定]按钮后，图面上可见在（1）中画出的道路纵断面线上生成多条相应的横断面线。

（5）点取[由纵断面线生成]命令下的[生成]；提示：选择纵断面线，请选择在（1）中画好的纵断面线；（6）出现[生成里程文件]窗口，请浏览定位须打开的[高程点数据文件名]（即原始地形图的坐标数据文件），和指定需要保存的[生成的里程文件名]和[里程文件对应的数据文件名]；并指定[断面线插值间距]（是横断面线上的采样间距，而非纵断面线上的中桩间距），以及横断面的[起始里程]。

通过以上6个步骤，就可生成道路各个中线桩处的多个横断面的里程文件。

2.编辑好道路横断面设计文件。

在[断面法土方计算]中的[道路断面]和[场地断面]命令中，弹出的窗口都需要定位里程文件和横断面设计文件，只有里程文件而没有横断面设计文件，是不能生成原始地形与设计平面闭合的断面图的。

DEMO文件夹下的就有一个横断面设计文件ZHD.TXT,格式如下：1,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.52,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.53,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.54,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.55,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.56,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.57,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.58,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.59,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.5END其中，第一列序号为横断面序号，H为中桩设计高，I为坡度，W为路宽，A 为横坡率，WG为沟上宽，HG为沟高；以上文件定义了9个横断面的中线桩设计高，坡比和宽度等参数，只有编辑好横断面设计文件才能生成你需要的各个横断面的断面图。

如何利用南方Cass.生成横断面图————————————————————————————————作者：————————————————————————————————日期：2如何利用Cass7.0生成横断面线1.生成等高线（其实不生成也可以生成断面）（1）建立三角网(DTM)，点击等高线->建立DTM：（2）选择建立DTM的方式，可以用数据文件，也可以用图面高程点，以用数据文件为例，依次打开数据文件，并勾选“建模过程考虑陡坎”点击确定。

（3）根据生成的三角网看是否符合实际需要，多余的可进行删除操作，不足的亦可进行添加三角网操作。

（4）三角网整理完成后点击等高线->修改结果存盘。

然后点击等高线->绘制等高线，即完成等高线的绘制。

2.纵断面设计（1）绘制纵断面线：在左侧绘图工具栏点击多段线（不能用线段画，不然不能生成纵断面），注意：绘制断面线的顺序会影响后续生成里程文件的顺序，按实际需要画线即可。

（2）点击工程应用->生成里程文件->由纵断面线生成->新建。

选择图中的纵断面线即可。

（3）选择纵断面线后自动弹出中桩点获取方式对话框，按要求输入相应数值。

(4) 如图便是自动生成的中桩(5)如果有的中桩位置自动生成不合理的，还可以利用“工程应用->生成里程文件->由纵断面线生成->增加、变长、剪切等操作。

”（6）根据生成好的中桩位置，就可以设计里程文件。

点击“工程应用->生成里程文件->由纵断面线生成->生成。

”（7）并按要求选择相应的纵断面线。

（8）选择完纵断面线后自动弹出生成里程文件对话框，选择相应的高程点数据文件和横断面文件的保存路径、横断面对应数据的保存路径。

断面线插值（就是在某个横断面上隔多远距离取一个值）和起始里程按实际填写。

填写完成后点，点击确定。

（9）如图便是生成的横断面里程桩号（Tips：如果觉得图层太多，可在图层菜单下关闭某个或者某几个图层的显示，图层前面的小灯泡“亮”表示图层显示，“不亮表示关闭”；GCD表示高程点、SJW表示三角网）（10）点击工程应用->断面法土方计算->道路断面。
