电压练z作业

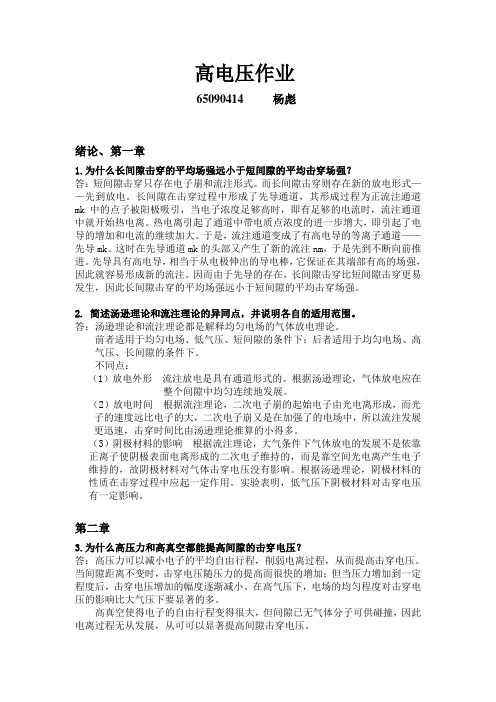

高电压作业65090414 杨彪绪论、第一章1.为什么长间隙击穿的平均场强远小于短间隙的平均击穿场强？答：短间隙击穿只存在电子崩和流注形式。

而长间隙击穿则存在新的放电形式——先到放电。

长间隙在击穿过程中形成了先导通道，其形成过程为正流注通道mk中的点子被阳极吸引，当电子浓度足够高时，即有足够的电流时，流注通道中就开始热电离。

热电离引起了通道中带电质点浓度的进一步增大，即引起了电导的增加和电流的继续加大。

于是，流注通道变成了有高电导的等离子通道——先导mk。

这时在先导通道mk的头部又产生了新的流注nm，于是先到不断向前推进。

先导具有高电导，相当于从电极伸出的导电棒，它保证在其端部有高的场强，因此就容易形成新的流注。

因而由于先导的存在，长间隙击穿比短间隙击穿更易发生，因此长间隙击穿的平均场强远小于短间隙的平均击穿场强。

2. 简述汤逊理论和流注理论的异同点，并说明各自的适用范围。

答：汤逊理论和流注理论都是解释均匀电场的气体放电理论。

前者适用于均匀电场、低气压、短间隙的条件下；后者适用于均匀电场、高气压、长间隙的条件下。

不同点：（1）放电外形流注放电是具有通道形式的。

根据汤逊理论，气体放电应在整个间隙中均匀连续地发展。

（2）放电时间根据流注理论，二次电子崩的起始电子由光电离形成，而光子的速度远比电子的大，二次电子崩又是在加强了的电场中，所以流注发展更迅速，击穿时间比由汤逊理论推算的小得多。

（3）阴极材料的影响根据流注理论，大气条件下气体放电的发展不是依靠正离子使阴极表面电离形成的二次电子维持的，而是靠空间光电离产生电子维持的，故阴极材料对气体击穿电压没有影响。

根据汤逊理论，阴极材料的性质在击穿过程中应起一定作用。

实验表明，低气压下阴极材料对击穿电压有一定影响。

第二章3.为什么高压力和高真空都能提高间隙的击穿电压？答：高压力可以减小电子的平均自由行程，削弱电离过程，从而提高击穿电压。

当间隙距离不变时，击穿电压随压力的提高而很快的增加；但当压力增加到一定程度后，击穿电压增加的幅度逐渐减小。

高压电工作业练习题库与答案一、单选题（共46题，每题1分，共46分）1.外部过电压通常指（）过电压。

A、感应B、雷电C、操作正确答案：B2.人工急救胸外挤压法应以每分钟约（）次的频率有节奏均匀的挤压，挤压与放松的时间相当。

A、60B、80C、100正确答案：C3.绝缘棒一般每（）进行一次绝缘试验。

A、6 个月B、12 个月C、1 个月正确答案：B4.高压开关柜巡视检查项目包括开关柜的（）所在位置正确。

A、闭锁装置B、观察孔C、断路器正确答案：A5.在电气设备上工作，保证安全的电气作业组织措施有:（）；工作许可制度；工作监护制度；工作间断、转移和终结制度。

A、操作票制度B、工作票制度C、防火安全制度正确答案：B6.额定电压是指高压断路器正常工作时所能承受的电压等级，它决定了断路器的（）。

A、绝缘水平B、耐热程度C、通断能力正确答案：A7.在室外构架上工作，应在工作地点邻近带电部分的横梁上，以及与之邻近的可能误登的架构上悬挂（）。

A、在此工作B、止步，高压危险C、禁止合闸，有人工作正确答案：B8.已知在四个电阻串联的电路中，通过其中一个电阻的电流为 10A，则该电路中的电流为（）A。

A、2.5B、10C、20正确答案：B9.变压器的损耗包括（）和铜损。

A、铁损B、线损C、磁损正确答案：A10.当带电体有接地故障时，离故障点越近，跨步电压触电的危险性越（）。

A、小B、相等C、大正确答案：C11.金属氧化锌避雷器安装时，接地引下线应尽量（）。

A、短B、长C、短而直正确答案：C12.下列关于高压阀型避雷器特点描述正确的是（）。

A、并联的火花间隙和阀片少，而且随电压的升高数量增多B、串联的火花间隙和阀片多，而且随电压的升高数量增多C、串联的火花间隙和阀片少，而且随电压的升高数量减小正确答案：B13.交流高压输电网一般指 110kV、（）电网。

A、220kVB、10kVC、20kV正确答案：A14.当变压器绝缘材料的工作温度（）允许值时,其使用寿命将缩短。

高电压作业答案(总4页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除一、简要论述汤逊放电理论是什么？答：当外施电压足够高时，一个电子从阴极出发向阳极运动，由于碰撞游离形成电子崩，则到达阳极并进入阳极的电子数为e as个(α为一个电子在电场作用下移动单位行程所发生的碰撞游离数；s为间隙距离)。

因碰撞游离而产生的新的电子数或正离子数为e as(-1)个。

这些正离子在电场作用下向阴极运动，并撞击阴极．若1个正离子撞击阴极能从阴极表面释放r个(r为正离子的表面游离系数)有效电子，则(e as-1)个正离子撞击阴极表面时，至少能从阴极表面释放出一个有效电子，以弥补原来那个产生电子崩并进入阳极的电子，则放电达到自持放电。

即汤逊理论的自持放电条件可表达为r(e as-1)=1。

二、一些卤族元素化合物（如SF6）具有高电气强度的原因是什么？答：（1）由于含有卤族元素，这些气体具有很强的电负性，气体分子容易和电子结合成为负离子，从而削弱了电子的碰撞电离能力，同时又加强了复合过程。

（2）这些气体的分子量都比较大，分子直径较大，使得电子在其中的自由行程缩短，不易积聚能量，从而减少了碰撞电离的能力。

（3）电子在和这些气体的分子相遇时，还易引起分子发生极化等过程，增加能量损失，从而减弱碰撞电离的能力。

三、测量绝缘材料的泄漏电流为什么用直流电压而不用交流电压？答：因为直流电压作用下的介质损失仅有漏导损失，而交流作用下的介质损失不仅有漏导损失还有极化损失。

所以在直流电压下，更容易测量出泄漏电流。

四、正接法和反接法西林电桥各应用在什么条件下？答：正接法一般应用于实验室内的测试材料及小设备，实现样品的对地绝缘。

实际上，绝大多数电气设备的金属外壳是直接放在接地底座上的，换句话说，就是试品的一极是固定接地的，这时就要用反接法。

五、简述高电压试验时的抗干扰措施。

（2）利用避雷器限制操作过电压十、简述绝缘配合的原则和基本方法。

高压电工作业练习题库+参考答案一、单选题（共54题，每题1分，共54分）1.线路验电应逐相进行。

同杆架设的多层电力线路验电时,先验低压后验高压、( )。

A、先验下层后验上层B、先验上层后验下层C、验下层正确答案：A2.下列( )不属于电力系统中的事故。

A、电能质量降低到不能允许的程度B、对用户少送电C、过负荷正确答案：C3.在电阻并联的电路中,电路的端电压U等于( )。

A、各并联支路端电压的平均值B、各并联支路的端电压C、各并联支路的端电压之和正确答案：B4.钢筋混凝土杆俗称( )。

A、直线杆杆B、水泥杆C、金属杆正确答案：B5.当不知道被测电流的大致数值时,应该先使用( )量程的电流表试测。

A、较小B、中间C、较大正确答案：C6.部分电路欧姆定律表明,当电阻一定时,通过该电阻的电流与该电阻两端的电压( )。

A、符合正弦规律B、成反比C、成正比正确答案：C7.下列关于高压阀型避雷器特点描述正确的是( )。

A、串联的火花间隙和阀片多,而且随电压的升高数量增多B、串联的火花间隙和阀片少,而且随电压的升高数量减小C、并联的火花间隙和阀片少,而且随电压的升高数量增多正确答案：A8.架空线路装设自动重合闸装置后,可以( )。

A、降低杆塔接地电阻B、提高供电可靠性C、提高耐雷水平正确答案：B9.杆塔按使用的材料可分为( )。

A、锥形杆、等径杆B、钢筋混凝土杆和金属杆塔C、铁塔、钢管杆、型钢杆正确答案：B10.SF6断路器是用( )作为绝缘介质和灭弧介质。

A、液态 [图片s_f_6.pn]B、[图片s_f_6.pn] 气体C、[图片s_f_6.pn] 分解的低氟化硫正确答案：B11.根据变压器的工作原理,常采用改变变压器( )的办法即可达到调压的目的。

A、电流比B、绝缘比C、匝数比正确答案：C12.一般情况下,直线杆横担和杆顶支架装在( )。

A、受电侧B、供电侧C、拉线侧正确答案：A13.当消弧线圈的电感电流大于接地电容电流时,接地处具有多余的( )称为过补偿。

高压电工作业练习题库一、单选题（共46题，每题1分，共46分）1.过负荷保护主要用于反应（）kVA 及以上变压器过负荷。

A、315B、400C、630正确答案：B2.当架空配电线路中间需设置分支线时，一般用（）。

A、直线杆塔B、分支杆塔C、耐张杆塔正确答案：B3.Ⅱ类移动式电气设备和Ⅲ类移动式电气设备修理后（）原设计确定的安全技术标准。

A、可以降低B、不得降低C、可以稍微降低正确答案：B4.在三相四线式 380V 电源供电的电气设备或者单相设备与三相设备共用的电路，应选择（）漏电保护装置。

A、三相三极和单相二极两种B、三相三极式C、三相四极式正确答案：C5.下列仪表属于比较式仪表的是（）。

A、万用表B、接地电阻测量仪C、兆欧表正确答案：B6.对单相接地电流大于 5A 时的电动机，应装设反映（）的零序电流保护。

A、两相短路B、三相短路C、单相接地短路正确答案：C7.变压器是一种（）的电气设备，它利用电磁感应原理将一种电压等级的交流电转变成同频率的另一种电压等级的交流电。

A、滚动B、运动C、静止正确答案：C8.在工作中，电能的常用单位符号是（）。

A、kWB、kW/hC、W正确答案：B9.（）可以将电力系统的一次大电流按一定的变比变换成二次较小电流，供给测量表计和继电器。

A、电流互感器B、继电器C、电压互感器正确答案：A10.下列电缆编号属于 35kVI 段电压互感器间隔的是（）。

A、2UYHB、1UYHC、2YYH正确答案：B11.时间继电器的（）接点是指继电器通足够大的电时经所需要的时间(整定时间)闭合的接点。

A、延时动合B、瞬时动合C、瞬时动断正确答案：A12.下列关于保护变压器的角型间隙安装位置描述正确的是（）。

A、高压熔断器的外侧B、高压熔断器的内侧C、远离变压器一侧正确答案：B13.当变压器绝缘材料的工作温度（）允许值时,其使用寿命将缩短。

A、低于B、等于C、超过正确答案：C14.由于手持式电工工具在使用时是移动的，其电源线易受到拖拉、磨损而碰壳或脱落导致设备金属外壳带电，导致（）。

高压电工作业模拟练习题（含参考答案）一、单选题（共46题，每题1分，共46分）1.造成运行中的高压电容器外壳渗漏油的原因之一是（）。

A、电容器内部过电压B、运行中温度剧烈变化C、内部产生局部放电正确答案：B2.（）是指不会使人发生触电危险的电压。

A、跨步电压B、短路电压C、安全电压正确答案：C3.在腐蚀性较强的场所引下线应适当（）或采用其他防腐措施。

A、缩短长度B、加大截面C、减小截面正确答案：B4.运行过程中易发生过负荷和需要防止起动或自起动时间过长的电动机应装设（）。

A、失步保护B、过负荷保护C、低电压保护正确答案：B5.相对编号的常用格式是（）。

A、设备编号-接线端子号B、设备名称-接线端子号C、设备编号-端子排号正确答案：B6.设备的隔离开关在合闸位置，只断开了断路器，说明设备处在（）状态。

A、热备用B、检修C、运行正确答案：A7.当带电体有接地故障时，有故障电流流入大地，人在接地点周围两脚之间出现的电压称为（）。

A、接触电压B、跨步电压C、短路电压正确答案：B8.如果线路上有人工作时，应在线路断路器和隔离开关的操作手把上悬挂:（）。

A、止步，高压危险B、禁止合闸，线路有人工作C、禁止攀登，高压危险正确答案：B9.当电力系统或用户变电站发生事故时，为保证对重要设备的连续供电，允许变压器（）过负载的能力称为事故过负载能力。

A、长时B、短时C、随时正确答案：B10.手车式开关柜，小车已推入，开关断开，称之为（）。

A、检修状态B、备用状态C、运行状态正确答案：B11.正常情况直线杆塔一般不承受（）。

A、导线、绝缘子的重量B、导线顺线路方向的张力C、导线覆冰的重量正确答案：B12.电力网的电力线路按用途一般可分为（）。

A、输电线路和配电线路B、高压线路和配电线路C、输电线路和用电线路正确答案：A13.SH11-M-50/10 表示三相油浸自冷式，双绕组无励磁调压，非晶态合金铁芯，密封式，额定容量 50kVA，高压侧绕组额定电压为（）kV 的电力变压器。

13.6 探究串、并联电路中的电压一、选择题1.某实验小组在做“探究串联电路中电压的规律”实验时，连接的电路如图所示，闭合开关后发现灯L2正常发光，灯L1只能微弱发光。

以下对于这一现象的原因分析，合理的是（）A．灯L1发生断路 B．灯L1发生短路C．灯L1的电阻较大，实际功率较小 D．灯L1的电阻较小，实际功率较小2.如图所示的电路中,闭合开关S后,电压表V1的示数为8 V,电压表V2的示数为3 V,那么电灯L1两端的电压是( )A.8 VB.5 VC.3 VD.无法确定3.两个灯并联在电路中,其中一个灯比较亮,另一个灯比较暗,则它们两端的电压( )A.相等B.亮的灯两端电压高C.暗的灯两端电压低D.无法确定4.在某电路中,两只灯泡两端的电压相等,由此可知,两灯泡的连接方式是( )A.一定是串联的B.一定是并联的C.串联、并联都有可能D.串联、并联都不能实现5.小明同学按照图中所示的电路研究“串联电路中电流、电压的特点”,当开关闭合时,灯L1亮,灯L2不亮,电流表和电压表均有示数。

则故障原因可能是( )A.L1断路B.L1短路C.L2断路D.L2短路6.如图所示电路。

开关闭合后两灯发光。

以下说法正确的是（）A．电压表V的示数一定等于V1的示数 B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数 D．电流表A的示数一定等于A1的示数的2倍二、填空题7.如图所示是某同学探究串联电路电压规律的实验电路图,试分别指出在这个电路中,总电压是V,L1两端的电压是V,L2两端的电压是V。

8.图中电源电压保持不变,当开关S1断开,S2接通时,电压表示数为4.5 V。

当开关S1接通,S2断开时,电压表示数为3 V。

则灯泡L1、L2两端的电压分别是。

三、实验探究题9.在“探究串联电路的电压”实验中，小涵同学设计了如图所示的电路。

（1）在连接电路中，开关应该处于（填“闭合”或“断开”）状态。

（2）根据如图连接好电路，闭合开关后，她发现两只灯泡都不亮，且电压表示数为0，若只有L1或L2中的一处发生故障，则故障是（填“L1开路”“L1短路”、“L2开路”或“L2短路”）。

九年级物理全册16.1《电压》练习（新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理全册16.1《电压》练习（新版）新人教版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理全册16.1《电压》练习（新版）新人教版的全部内容。

《电压》同步练习◆选择题1。

关于电压的作用，下列说法正确的是（）A.电压使电荷定向移动形成电流B。

电压使导体中产生大量自由电荷形成电流C.电压使自由电荷定向移动形成电流D.电压只能使自由电子定向移动形成电流2.关于电压和电流的关系，下列几种说法中正确的是（）A.电路中有电压则一定有电流B。

电压和电流同时产生，同时消失C。

有电压可能有电流,没电压一定没电流D。

电流是产生电压的原因3。

关于电压表的使用，下列叙述中错误的是（）A。

电压表要并联在被测电路两端B.被测电压不要超过电压表的量程C.要使电流从正接线柱流入电压表,从负接线柱流出D。

绝对不允许不经过用电器而把电压表直接接在电源两极上4.如图所示，闭合开关能测出小灯泡L2两端电压的电路是（)A。

B。

C. D.◆填空题5。

将两片不同的金属片A、B浸在盐水中,这就是一个电池，该电池对外供电时，将 ______ 能转化为电能,把金属片A、B分别用导线连接到电压表接线柱上，电压表的指针发生如图所示的偏转，则金属片A是 ______ （选填正、负）极.6.用电压表测电压时，某同学接入电路的是0—3V的量程,却读成7.5V，则实际测得的电压应是 ______ 。

7.亲爱的同学：你会使用下面的实验仪器吗？如图所示,为多用途“演示教学电表"的接线情况,此时所测的物理量是 ______ ，测量范围是 ______ ,示数为______ 。

第一章作业■ 解释下列术语(1)气体屮的自持放电；(2)电负性气体；(3)放电时延；(4) 50%冲击放电电压；(5)爬电比距。

答：(1)气体中的自持放电：当外加电场足够强时，即使除左•外界电离因子，气体中的放电仍然能够维持的现象；(2)电负性气体：电子与某些气体分子碰撞时易于产生负离子，这样的气体分子组成的气体称为电负性气体；(3)放电时延：能引起电了崩并最终导致间隙击穿的电了称为有效电子，从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延，出现有效电子到间隙击穿所需的时间称为放电形成时延，二者之和称为放电时延；(4)50%冲击放电电压:使间隙击穿概率为50%的冲击电压，也称为50%冲击击穿电压；(5)爬电比距：爬电距离指两电极间的沿而最短距离，其与所加电压的比值称为爬电比距，表示外绝缘的绝缘水平，单位cm/kV°J■1-2汤逊理论与流注理论对气体放电过程和口持放电条件的观点有何不同？这两种理论各适用于何种场合？答：汤逊理论认为电了碰撞电离是气体放电的主要原因，二次电子来源于正离了撞击阴极使阴极表面逸出电子，逸岀电了是维持气休放电的必雯条件。

所逸出的电子能否接替起始电子的作川是自持放电的判据。

流汴理论认为形成流注的必要条件是电了崩发展到足够的程度后，电子崩中的空间电荷足以使原电场明显畸，流注理论认为二次电子的主要来源是空间的光电离。

汤逊理论的适川范围是短间隙、低气压气隙的放电；流注理论适用于高气压、长间隙电场气隙放电。

在一极间距离为1cm的均匀电场电场气隙屮，电子碰撞电离系数a =11cm-1o 今有一初始电子从阴极表而出发，求到达阳极的电子崩中的电子数冃。

解：到达阳极的电子崩屮的电子数忖为n(l— e(xd =e}M =59874答：到达阳极的电子崩屮的电子数冃为59874个。

1・5近似估算标准大气条件卜•半径分别为1cm和1mm的光滑导线的电晕起始场强。

解：对半径为1cm的导线(03、£ =30/7^ l + -y= =30xlxlx I 后丿对半径为1mm的导线( 03 'E =30xlxlx 1+• ‘ •=5&5(kV/cm)答：半径1cm导线起晕场强为39kV/cm,半径1mm Y线起晕场强为58.5kV/cm1-10简述绝缘污闪的发展机理和防止对策。

第一章1、空气主要由氮和氧组成，其中氧分子的电离电位较低，为12.5V。

（1）若由电子碰撞使其电离，求电子的最小速度；（2）若由光子碰撞使其电离，求光子的最大波长，它属于那种性质的射线？（3）若由气体分子自身的平均动能产生热电离，求气体的最低温度。

2、试论述气体放电过程的、系数。

3、什么叫帕邢（巴申）定律？在何种情况下气体放电不遵循巴申定律？4、均匀电场和极不均匀电场气隙放电机理、放电过程和放电现象有何不同？5、长间隙放电与短间隙放电的本质区别在哪里？试解释长空气间隙的平均击穿场强远低于短间隙的原由，形成先导过程的条件是什么？矚慫润厲钐瘗睞枥庑赖。

第二章1、气隙的伏秒特性是怎样绘制的？研究气隙的伏秒特性有何实用意义？2、试说明在雷电冲击电压作用下，导线对平行平板气隙（S/D>10）和球－球气隙（S/D<0.5）的伏秒特性形状有何不同，并解释其原因。

聞創沟燴鐺險爱氇谴净。

3、试解释50％击穿电压。

4、标准大气条件下，下列气隙的击穿场强约为多少（气隙距离不超过２m，电压均为峰值计）？5、为什么压缩气体的电气强度远较常压下的气体为高？又为什么当大气的湿度增大时，空气间隙的击穿电压增高。

6、某110kv 电气设备如用于平原地区，其外绝缘应通过的工频试验电压有效值为240kv ，如用于海拔4000m 地区，而试验单位位于平原地带，问该电气设备的外绝缘应通过多大的工频试验电压值？残骛楼諍锩瀨濟溆塹籟。

7、为提高棒－板间隙的击穿电压，分别采取了以下五种措施，试讨论这些措施的有效性？为什么？（1）增大气压；（2）在适当位置设置极间障；（3）抽真空；（4）充 4.5 大气压的SF6气体；（5）将板极的尺寸增大。

酽锕极額閉镇桧猪訣锥。

8、一般在封闭组合电器中充SF6气体的原因是什么？与空气比较，SF6 的绝缘特性如何？9、为什么SF6 气体绝缘大多数只在均匀电场和稍不均匀电场下应用？最经济适宜的气压范围约为多少，采用更高气压时，应注意哪些问题？彈贸摄尔霁毙攬砖卤庑。
