LHS高电压试验技术第二章

1、高电压试验技术GB/T16927 高电压试验技术[1] GB/T 16927.1-1997， 高电压试验技术 第一部分: 一般试验要求High voltage test techniques--Part 1: General test requirements[2] GB/T 16927.2-1997， 高电压试验技术 第二部分:测量系统High voltage test techniques--Part 2: Measuring systemsGB/T 17627 低压电气设备的高电压试验技术[1] GB/T 17627.1-1998， 低压电气设备的高电压试验技术 第一部分:定义和试验要求High-voltage test techniques for low-voltage equipment Part 1: Definitions,test and procedure requirements[2] GB/T 17627.2-1998， 低压电气设备的高电压试验技术 第二部分:测量系统和试验设备High-voltage test techniques for low-voltage equipment Part2:Measuring system and test equipmentDL/T 848 高压试验装置通用技术条件[1] DL/T 848.1-2004， 高压试验装置通用技术条件 第1部分:直流高压发生器General technical specification of high voltage test devices Part 1: High voltage DC generator [2] DL/T 848.2-2004， 高压试验装置通用技术条件第2部分:工频高压试验装置General technical specification of high voltage test devices Part 2: Power frequency high voltage test device[3] DL/T 848.3-2004， 高压试验装置通用技术条件第3部分:无局放试验变压器General technical specification of high voltage test devices Part 3: Non partial discharge testing transformer[4] DL/T 848.4-2004， 高压试验装置通用技术条件第4部分:三倍频试验变压器装置General technical specification of high voltage test devices Part4:Triple-frequency test transformer[5] DL/T 848.5-2004， 高压试验装置通用技术条件 第5部分:冲击电压发生器General technical specification of high voltage test devices Part 5 : impulse voltage generatorDL/T846 高电压测试仪器通用技术条件[1] DL/T 846.1-2004， 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统General technical specifications for high voltage test equipments Part 1 : high voltage divider measuring system[2] DL/T 846.2-2004， 高电压测试设备通用技术条件 第2部分:冲击电压测量系统General technical specifications for high voltage test equipments Part2:Impulse voltage measuring system[3] DL/T 846.3-2004， 高电压测试设备通用技术条件 第3部分:高压开关综合测试仪General technical specifications for high voltage test equipments Part 3: High voltage switch integrate detector[4] DL/T 846.4-2004， 高电压测试设备通用技术条件 第4部分:局部放电测量仪General technical specifications for high voltage test equipments Part 4: Partial discharge detector [5] DL/T 846.5-2004， 高电压测试设备通用技术条件 第5部分:六氟化硫微量水分仪General technical specifications for high voltage test equipments Part5: Analyzer for trace moisture in SF6 gas[6] DL/T 846.6-2004， 高电压测试设备通用技术条件 第6部分:六氟化硫气体检漏仪General technical specifications for high voltage test equipments Part 6: SF6 gas leak detector [7] DL/T 846.7-2004， 高电压测试设备通用技术条件 第7部分:绝缘油介电强度测试仪General technical specifications for high voltage test equipments Part7:Dielectric strength detector of insulating oils[8] DL/T 846.8-2004， 高电压测试设备通用技术条件 第8部分:有载分接开关测试仪General technical specifications for high voltage test equipments Part 8: Detector of on-load tap-changers[9] DL/T 846.9-2004， 高电压测试设备通用技术条件 第9部分:真空开关真空度测试仪General technical specifications for high voltage test equipments Part 9: Vacuum interrupter detectorIEC标准[1] IEC 60060-1-2010 高压试验技术.第1部分:一般定义和试验要求High-voltage test techniques - Part 1: General definitions and test requirements[2] IEC 60060-2-2010 高压试验技术.第2部分:测量系统High-voltage test techniques. Part 2: Measuring systems[3] IEC 60060-3-2006 高压试验技术.第3部分:现场试验的定义和要求High voltage test techniques - Part 3: Definitions and requirements for on-site testing[4] IEC 60060-4-1988 高压试验技术.第4部分:测量装置应用导则High-voltage test techniques. Part 4 : Application guide for measuring devices[5] IEC 60270-2000 高电压试验技术：局部放电测量High-V oltage Test Techniques – Partial Discharge Measurements-Third EditionIEEE标准[1] 4-1995 IEEE Standard Techniques for High-V oltage Testing (Revision of IEEE Std 4-1 978)[2] 4a-2001 Amendment to IEEE Standard Techniques for High-V oltage Testing[3] 48-2009 IEEE Standard for Test Procedures and Requirements for Alternating-Current Cable Terminations Used on Shielded Cables Having Laminated Insulation Rated 2.5 kV through 765 kV or Extruded Insulation Rated 2.5 kV through 500 kV[4] 95-2002 IEEE Recommended Practice for Insulation Testing of AC Electric Machinery (2300 V and Above) With High Direct V oltage[5] 400.1-2007 IEEE Guide for Field Testing of Laminated Dielectric, Shielded Power Cable Systems Rated 5 kV and Above With High Direct Current V oltage[6] 400-2001 IEEE Guide for Field Testing and Evaluation of the Insulation of Shielded Power Cable Systems[7] 433-2009 IEEE Recommended Practice for Insulation Testing of AC Electric Machinery with High V oltage at Very Low Frequency[8] C37.09-2005 IEEE Standard Test Procedure for AC High-V oltage Circuit Breakers Rated on aSymmetrical Current Basis[9] C37.081-1981 IEEE Guide for Synthetic Fault Testing of AC High-V oltage Circuit Breakers Rated on a Symmetrical Current Basis[10] C37.083-1999 IEEE Guide for Synthetic Capacitive Current Switching Tests of AC High-V oltage Circuit Breakers[11] C37.34-1994 IEEE Standard Test Code for High-V oltage Air Switches[12] C37.41-2008 IEEE Standard Design Tests for High-V oltage (>1000 V) Fuses, Fuse and Disconnecting Cutouts,Distribution Enclosed Single-Pole Air Switches,Fuse Disconnecting Switches, and Fuse Links and Accessories Used with These Devices[13] C37.53.1-1989 American National Standard High-V oltage Current-Limiting Motor-Starter Fuses - Conference Test Procedures[14] C37.301-2009 IEEE Standard for High-V oltage Switchgear (Above 1000 V) Test Techniques - Partial Discharge Measurements[15] C37.016 :2006 IEEE Standard for AC High-V oltage Circuit Switchers rated 15.5 kV through 245 kV二、冲击电压发生器和冲击电压试验[1] DL/T 846.2-2004， 高电压测试设备通用技术条件 第2部分:冲击电压测量系统General technical specifications for high voltage test equipments Part2:Impulse voltage measuring system[2] DL/T 992-2006，冲击电压测量实施细则Detailed implementation guide for impulse voltage measurement[3] JB/T 7083-1993， 低压电器冲击电压试验仪未注英文名称[4] JB/T 7080-1993， 绕组匝间冲击电压试验仪未注英文名称[5] DL/T848.5-2004， 高压试验装置通用技术条件 第5部分:冲击电压发生器General technical specification of high voltage test devices Part 5 : impulse voltage generator [6] GB/T 16896.1-2005， 高电压冲击测量仪器和软件 第1部分：对仪器的要求Instruments and software used for measurements in high-voltage impulse tests-Part1: Requirements for instruments[7] GB/T 21222-2007， 绝缘液体 雷电冲击击穿电压测定方法Methods for the determination of the lightning impulse breakdown voltage of insulating liquids [8] GB/T 18134.1-2000， 极快速冲击高电压试验技术 第1部分：气体绝缘变电站中陡波前过电压用测量系统High-voltage testing techniques with very fast impulses --Part 1:Measuring systems for very fast from overvoltages generated in gas-insulated substations[9] DL/T557- 2005， 高压线路绝缘子空气中冲击击穿试验―定义、试验方法和判据Insulators of ceramic or glass material overhead lines with a nominal voltage greater than 1000V -- impulse puncture tests in air[10] GB/T 1094.4-2005， 电力变压器 第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则Power transformers—Part 4:Guide to the lightning impulse and switching impulse testing—Power transformers and reactors[11] GB/T 17626.5-2008， 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验Electromagnetic compatibility - Testing and measurement techniques - Surge immunity test [12] GB/T 14598.18-2007， 电气继电器 第22-5部分：量度继电器和保护装置的电气骚扰试验-浪涌抗扰度试验Electrical relays—Part22-5:Electrical disturbance test for measuring relays and protection equipment—Surge immunity test[13] JB/T 7616-1994， 高压线路绝缘子陡波冲击耐受试验未注英文名称[14] DL/T 557-2005， 高压线路绝缘子空气中冲击击穿试验―定义、试验方法和判据Insulators of ceramic or glass material overhead lines with a nominal voltage greater than 1000V -- impulse puncture tests in airIEC标准[1] IEC 60897-1987 绝缘液体的雷电冲击击穿电压的测定方法Methods for the determination of the lightning impulse breakdown voltage of insulating liquids [2] IEC 61083-1-2001 高压冲击试验中测量用仪器及软件 第1部分：仪器的要求 Instruments and software used for measurement in high-voltage impulse tests-Part1: Requirements for instruments[3] IEC 61083-2-1996 高压冲击试验中测量用数字记录仪 第2部分:测定冲击波形参数用软件的评估Digital recorders for measurements in high-voltage tests - Part 2: Evaluation of software used for the determination of the parameters of impulse waveformsIEEE标准[1] 82-2002 IEEE Standard Test Procedure for Impulse V oltage Tests on Insulated Conductors[2] C37.013a-2007 IEEE Standard for AC High V oltage Generator Circuit Breakers Rated on a Symmetrical Current Basis - Amendment 1: Supplement for Use With Generators Rated 10-100 MV A[3] C37.101 :2006 IEEE Guide for Generator Ground Protection[4] C37.102 :2006 IEEE Guide for AC Generator Protection[5] C57.98-1993 IEEE Guide for Transformer Impulse Tests[6] 1122-1998 IEEE Standard for Digital Recorders for Measurements in High- V oltage Impulse Tests[7]C57.138-1998IEEE Recommended Practice for Routine Impulse Test for Distribution Transformers3、工频试验变压器和工频电压试验[1] JB/T 9641—1999，试验变压器Testing transformers[2] JB/T 501-2006 电力变压器试验导则Test guide for power transformers[3] DL/T 848.2-2004， 高压试验装置通用技术条件第2部分:工频高压试验装置General technical specification of high voltage test devices Part 2: Power frequency high voltage test device[4] DL/T 848.3-2004， 高压试验装置通用技术条件第3部分:无局放试验变压器General technical specification of high voltage test devices Part 3: Non partial discharge testing transformer[5] GB/T 1408.1-2006， 绝缘材料电气强度试验方法 第1部分：工频下试验Electrical strength of insulating materials - Test methods - Part 1: Tests at power frequencies [6] GB2536—1990 ，变压器油Transformer oils[7] GB/T 17626.28-2006， 电磁兼容 试验和测量技术 工频频率变化抗扰度试验Electromagnetic compatibility(EMC) - Testing and measurement techniques - Variation of power frequency immunity test[8] GB/T 3333-1999， 电缆纸工频击穿电压试验方法Cable paper--Determination of electrical strength at power frequence[9] GB/T 14517-1993， 绝缘胶粘带工频耐电压试验方法Test method for dielectric strength of insulating adhesive tape at power frequency[10] DL/T 812-2002， 标称电压高于1000V架空线路绝缘子串工频电弧试验方法Insulators string for overhead lines with a normal voltage above 1000V-AC power arc test method [11] GB/T 7252-2001， 变压器油中溶解气体分析和判断导则Guide to the analysis and the diagnosis of gases dissolved in transformer oil[12] DL/T 536-1993， 耦合电容器及电容分压器订货技术条件未注英文名称[13] JB/T 8169-1999， 耦合电容器及电容分压器Coupling capacitors and capacitor dividersGB1094 电力变压器[1] GB 1094.1—1996 ，电力变压器 第1部分：总则Power transformers--Part 1: General[2] GB 1094.2—1996 ，电力变压器 第2部分：温升Power transformers--Part 2: Temperature rise[3] GB 1094.3—2003，电力变压器 第3部分: 绝缘水平、绝缘试验和外绝缘空气间隙（eqv IEC 60076-3:2000）Power transformers--Part 3 : Insulation levels,dielectric tests and external clearances in air[4] GB/T 1094.4-2005， 电力变压器 第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则Power transformers—Part 4:Guide to the lightning impulse and switching impulse testing—Power transformers and reactors[5] GB 1094.5—2008 ，电力变压器 第5部分：承受短路的能力Power transformers--Part 5: Ability to withstand short circuit[6] GB/T 1094.7-2008， 电力变压器 第7部分：油浸式电力变压器负载导则Power transformers—Part7:Loading guide for oil-immersed power transformers[7] GB/T 1094.10-2003， 电力变压器 第10部分：声级测定Power transformers—Part10:Determination of sound levels[8] GB 1094.11—2007，电力变压器 第11部分：干式变压器Power transformers--Part 11 : Dry-type transformersIEC标准[1] IEC 60076-10-1-2005 电力变压器.第10-1部分:声级的测定.应用指南Power transformers Part 10-1: Determination of sound levels Application guide-Edition 1[2] IEC 60076-10-2005 电力变压器.第10部分:声级的测定Power Transformers Part 10: Determination of Sound Levels[3] IEC 60076-11-2004 电力变压器.第11部分:干式变压器Power transformers Part 11: Dry-type transformers-First Edition[4] IEC 60076-12-2008 电力变压器.第12部分:干型电力变压器用负荷指南Power transformers - Part 12: Loading guide for dry-type power transformers[5] IEC 60076-13-2006 电力变压器.第13部分:自我保护式充液变压器[6] IEC 60076-15 Ed.1.0 (2008) Power transformers - Part 15: Gas-filled power transformers[7] IEC 60076-15-2008 电力变压器.第15部分:充气电力变压器Power transformers – Part 15: Gas-filled power transformers[8] IEC 60076-2-1993 电力变压器 第2部分:温升Power Transformers; Part 2: Temperature Rise-Second Edition[9] IEC 60076-3-2000 电力变压器 第3部分:绝缘水平、电介质试验和空气中的外间隙Power Transformers Part 3: Insulation Levels. Dielectric Tests and External Clearances in Air-Edition 2[10] IEC 60076-4-2002 电力变压器.第4部分:闪电脉冲和开关脉冲试验指南.电力变压器和电抗器Power transformers - Part 4: Guide to lightning impulse and switching impulse testing; Power transformers and reactors[11] IEC 60076-5-2006 电力变压器 第5部分:承受短路的能力Power Transformers Part 5: Ability to Withstand Short Circuit-Edition 3.0[12] IEC 60076-6-2007 电力变压器.第6部分:电抗器Power transformers – Part 6: Reactors-Edition 1.0[13] IEC 60076-7-2005 电力变压器.第7部分:油浸电力变压器负载指南Power transformers Part 7: Loading guide for oil-immersed power transformers-First Edition [14] IEC 60076-8-1997 电力变压器 第8部分:应用指南Power Transformers - Application Guide-First Edition[15] IEC/TS 60076-14-2004 电力变压器.第14部分:使用高温绝缘材料的液浸式电力变压器的设计和应用Power transformers – Part 14: Design and application of liquid-immersed power transformersusing high-temperature insulation materials-Edition 2.0[16] IEC 62032-2005， 移相变压器的应用、规范和试验指南Guide for the application. specification. and testing of phase-shifting transformersIEEE标准[1] 62.2-2004 IEEE Guide for Diagnostic Field Testing of Electric Power Apparatus - Electrical Machinery[2] 62-1995 IEEE Guide for Diagnostic Field Testing of Electric Power Apparatus - Part 1: Oil Filled Power Transformers, Regulators, and Reactors[3] C57.135-2005 IEEE Guide for the Application, Specification, and Testing of Phase-Shifting Transformers[4] 644-1994 IEEE Standard Procedures for Measurement of Power Frequency Electric and Magnetic Fields From AC Power Lines4、工频谐振试验设备和试验技术[1] DL/T 849.6-2004， 电力设备专用测试仪器通用技术条件 第6部分:高压谐振试验装置General technical specification of test instruments used for power equipments Part 6: High voltage resonant test system5、冲击电流发生器和冲击电流试验技术[1] GB 4208-2008， 外壳防护等级Degrees of protection provided by enclosure[2] GB 18802.1-2002， 低压配电系统的电涌保护器（SPD）第1部分：性能要求和试验方法Surge protective devices connected to low-voltage power distribution systems--Part 1:Performance requirements and testing methods[3] GB 11032-2000 交流无间隙金属氧化物避雷器Metal oxide surge arresters without gaps for a. c. systems[4] GB/T 18802.311-2007 低压电涌保护器件 第311部分：气体放电管（GDT）规范（等同IEC 61643-311-2001）Components for low-voltage surge protective—Part311:Specification for gas discharge tubes(GDT)[5] GB/T 17626.5-2008， 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验Electromagnetic compatibility - Testing and measurement techniques - Surge immunity testIEC标准[1] IEC TR 61000-1-5 :2004 Electromagnetic compatibility (EMC) Part 1-5: General High power electromagnetic (HPEM) effects on civil systems-First Edition[2] IEC 60099-4 AMD 2 :2009 AMENDMENT 2 Surge arresters – Part 4: Metal-oxide surge arresters without gaps for a.c. systems-Edition 2.0[3] IEC 61643-311 :2001 Components for Low-V oltage Surge Protective Devices - Part 311: Specification for Gas Discharge Tubes (GDT)-First Edition[4] IEC 61643-1 :2005 Low-voltage surge protective devices – Part 1: Surge protective devices connected to low-voltage power distribution systems – Requirements and tests-Edition 2.0[5] IEC 61643-12 :2008 Low-voltage surge protective devices – Part 12: Surge protective devices connected to low-voltage power distribution systems–Selection and application principles-Edition 2.0IEEE标准[1] C62.11a-2008 IEEE Standard for Metal-Oxide Surge Arresters for Ac Power Circuits (>1 kV). Amendment 1: Short-Circuit Tests for Station, Intermediate, and Distribution Arresters[2] C62.11-2005 IEEE Standard for Metal-Oxide Surge Arresters for AC Power Circuits (>1 kV)[3] C62.22-2009 IEEE Guide for the Application of Metal-Oxide Surge Arresters for Alternating-Current Systems[4] 1299/C62.22.1-1996 IEEE Guide for the Connection of Surge Arresters to Protect Insulated, Shielded Electric Power Cable Systems[5]C62.34-1996IEEE Standard for Performance of Low-V oltage Surge-Protective Devices (Secondary Arresters)[6] C62.41.1-2002 IEEE Guide on the Surge Environment in Low-V oltage (1000 V and less) AC Power Circuits[7] C62.41.2-2002 IEEE Recommended Practice on Characterization of Surges in Low-V oltage (1000 V and Less) AC Power Circuits[8] C62.41-1991 IEEE Recommended Practice on Surge V oltages in Low-V oltage AC Power Circuits[9] C62.42-2005 IEEE Guide for the Application of Component Surge-Protective Devices for Use in Low-V oltage [Equal to Or Less Than 1000 V (AC) Or 1200 V (DC)] Circuits[10] C62.62-2010 IEEE Standard Test Specifications for Surge-Protective Devices (SPDs) for Use on the Load Side of the Service Equipment in Low V oltage (1000 V and less) AC Power Circuits[11] C62.62-2000 IEEE Standard Test Specifications for Surge-Protective Devices for Low-V oltage AC Power Circuits6、其他GB 311.1-1997，高压输变电设备的绝缘配合Insulation co-ordination for high voltage transmission and distribution equipmentGB/T11920-2008， 电站电气部分集中控制设备及系统通用技术条件General specification of central control equipment and system for electrical parts in power stations and substationsGB/T 7354-2003， 局部放电测量Partial discharge measurementsJB/T 8749.1-2007， 调压器 第一部分：通用要求和试验V oltage regulators--Part 1: General requirements and testsJB/T 7070.1-2002 ,调压器试验导则 第1部分：接触调压器和接触自动调压器试验导则Test guide for regulator Part 1: Test guide for variable regulators and automatic variable regulators GB/T 191-2008， 包装储运图示标志Packaging - Pictorial marking for handling of goods。

高电压实验概述一.为什么要学习高电压实验？即学习高电压实验的目的、意义。

高电压技术的研究对象是：各种形态的高电压和各种性能的介质。

高电压绝缘是研究高电压技术的物理基础，而高电压试验技术是研究高电压技术的基本手段(研究方法无外乎理论(含计算)和实验两种，在目前的高电压领域的理论研究和计算方法难以解决许多实际问题和高电压领域的复杂基础问题，举例如：实际中的绝缘子表面放电后绝缘强度是否还够？气体中的雷电放电机理问题？)。

高电压实验是对高电压技术研究、工作在实际中的具体体现。

《高电压绝缘》、《电力系统过电压》、《高压电器》、《高电压试验技术》是高电压实验的基础，而通过高电压实验又能进一步促进灵活、可靠地掌握这些课程。

高电压实验是研究高电压技术的基本实验手段。

（杨振宁：物理学是一门以实验为基础的学科。

）高电压技术是一门特别强调实践能力的技术，毕业后的实际工作和研究将极大地依赖实验技能；由此可看出学习高电压实验的重要性。

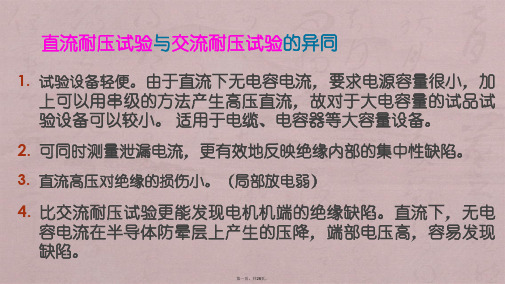

分类：按电气设备制造厂的角度检查在生产过程中，对成品、半成品的无破坏型试验耐压制造厂生产的产品，必须要进行耐压型式制造厂新设计、新研制、定型必须进行全部的性能试验研究制造厂为设计新产品改用新工艺进行的试验按电力部门运行的角度验收试验运行前的检查和耐受试验预防性试验离线测试定期将电气设备退出运行，对其绝缘质量进行检查DL/T 596-1996在线监测提高供电可靠性，在运行条件下进行绝缘监测研究性试验从运行角度出发，开展一些对绝缘监督、改进产品运行的实验按试验方法分类无破坏型的检查试验耐压试验运行电压下的在线监测研究性试验无破坏型检查性实验电气设备绝缘的耐压实验电力电缆工频交流耐压电力变压器的部分实验沿面放电及绝缘子工频干、湿电压测定绝缘内部局部放电实验空气间隙的放电实验绝缘油的实验冲击电压的产生和测量电缆波阻抗的测量冲击电流的产生和测量二．高电压实验的学习内容1．高电压实验的基本要求和安全操作；2．绝缘特性研究及电器设备的预防性试验；3．高电压试验技术的实验；4．电力系统过电压的实验；5．高压电器的实验。

《高电压技术》实验指导书适用专业:电气工程与自动化（电力方向）课程代码:总学时: 4 总学分: 2.5编写单位:电气信息学院***:***审核人:审批人:批准时间:年月日《高电压技术》实验指导书- 1 - 目录实验一冲击高电压的产生 (2)实验二避雷针保护范围的计算机辅助分析 (6)参考文献 (12)实验一冲击高电压的产生一、实验目的和任务1、了解冲击高电压发生器的结构。

2、掌握冲击高电压的产生原理。

3、了解产生冲击高电压的操作方法。

4、观察气体间隙击穿、放电现象二、实验内容此实验为演示试验,先向学生介绍冲击高电压的产生原理、冲击高电压发生器的结构以及详细的操作方法，最后指导老师演示操作过程，产生冲击高电压。

三、实验仪器、设备及材料多功能高电压教学系统，主要有控制台、试验变压器、整流硅堆、保护电阻、波头电阻、波尾电阻、主电容、电容分压器、球隙等组成四、实验原理1、基本原理（1) 多级冲击电压发生器原理接线图(2) 基本原理:并联充电，串联放电a) 充电过程充电过程中,火花间隙都不都击穿，所在支路呈开路状态，电路简化为上图。

各级电容器经数目不等的充电电阻并联地由整流电源充电，前面的电容比后面的电容充电速度快，时间足够长时，全部电容器的偶数点都达到-Uc,奇数点为零电位,所得电压为负极性b)放电过程- 2 -《高电压技术》实验指导书- 3 -●当F1在Uc作用下击穿时,立即将点2、3连接起来,3点电位近似变成-Uc,4的电位近似变为-2Uc,F2上的电位差将达2Uc而迅速击穿，F3、F4将在3Uc和4Uc 的电压下依次击穿；●由于各级电阻R有足够大的阻值可近似地看成开路，各台电容器被串联起来对波尾电阻R2和波前电容放电(3)起动方式使各级电容器充电到一个略低于F1击穿电压的水平上，处于准备动作的状态，然后利用点火装置产生一点火脉冲，送到点火球隙F1中的一个辅助间隙上使之击穿并引起F1的主间隙击穿,起动整套装置。

高电压试验技术实验高电压试验技术的实验是在具体的试验设备上研究高电压及冲击大电流的产生和测量。

通过有关实验，了解各种试验装置的类型、具体结构及操作方法；掌握各种测量装置和仪器、仪表的使用方法。

一般来说，工频高电压、直流高电压、冲击高电压和冲击大电流的产生和测量，都可以在实验室现有的试验设备上进行。

开展教学实验时，如果受客观条件的限制，可采用模拟实验装置。

高电压试验技术中涉及的设备是实现绝缘强度试验的主要设备。

本章以工频高压的产生和测量、冲击电压的产生和测量和避雷器阀片实验为例介绍了电气设备的高电压和大电流的试验方法。

掌握这些试验方法，对巩固理论知识和指导今后的工作都具有实际意义。

实验一工频高压的产生和测量一、实验目的：1、掌握高压试验变压器的试验接线与操作方法。

2、掌握高压试验变压器校正曲线的制定方法。

3、掌握工频高压的几种测量方法：用测量球隙进行测量、用高压静电电压表进行测量和用工频分压器(电容式分压器)配合低压仪表进行测量。

二、实验装置及线路图：工频实验装置如图1所示。

2R 1R 2G图1工频高压试验线路图T 1—调压器，220V/450V/56KVA ；T 2—高压试验变压器，50KV/280V/50KVA ；V l —交流电压表，75/150/300V ，0.5级；V 2—静电电压表，20KV/5OKV ，1.5级；V 3—交流电压表或示波器；R 1—变压器保护电阻，10~20K ；R 2—球隙保护电阻；Cx —试品三、实验说明工频高电压试验装置通常由调压器、试验变压器、保护电阻、分压器和静电电压表以及球隙等组成。

试验变压器的工作原理与电力变压器相同，但由于工作条件和工作任务的不同，试验变压器具有工作电压高、变比大、漏抗大、绝缘裕度小、容量小、工作时间短等特点。

其主要类型有单套管金属外壳型试验变压器、双套管金属外壳型试验变压器、绝缘外壳型试验变压器和串级试验变压器。

进行工频高电压试验时，要求试验电压从零开始，均匀升压，因此必须使用调压设备。

高电压技术实验参考资料一、高电压实验课的目的和任务1.熟悉和掌握高电压试验的基本技术。

2.通过实验，培养同学分析问题和解决问题的能力，使同学们初步掌握进行实验研究的一些基本方法。

3.树立安全第一的观点，保证人身和设备的安全是进行高压试验特别强调的问题，思想上必须自始至终保持高度的重视。

4.培养同学重视实际、遵守制度、爱护国家财产和严谨踏实的工作作风。

二、高电压试验的基本技术1.掌握高电压试验的基本安全技术。

通过实验，同学们不仅在思想上要树立安全第一的观点，而且在实际工作中要养成严格的安全习惯。

所以，要求同学们正确而熟练的掌握以下的基本安全技术。

a、掌握高压实验中必须的安全措施(防护栏、联锁、接地和安全距离)以及试验前的安全检查容。

b、按照实验规则的要求，呼叫口令，并按实验程序进行操作。

c、掌握基本安全工具——接地杆的使用和检查。

2.学会安排试验条件和掌握工频试验变压器的正确使用。

3.掌握高电压试验的基本方法和典型仪器的使用。

a、掌握主要电力设备(套管、避雷器、电力变压器、线路绝缘子、电缆、电容器等)绝缘的基本检查和试验方法，包括绝缘电阻、泄漏电流、介质损耗因数、局部放电等的测量。

以及击穿试验、耐压试验等。

b、掌握测量球隙、静电电压表、多种分压器、兆欧表、以及数字量的测量和使用方法。

三、对同学们的要求1.预习：要求掌握实验容、方法及基本原理，并选择试验所需设备、元件、仪器、仪表(包括使用方法)及试验点。

画出试验线路图和原始记录表格。

2.实验：必须认真操作，观察实验中发生的现象，记录每次数据，注意安全，严格遵守实验规则，听从教师指导，实验后清理现场。

3.写出实验报告：格式如下：a、实验目的b、实验线路图，线路图要整齐、清楚(不得徒手画)，并对图中设备的符号列表说明c、实验容及数据整理：数据应列表，对所用符号的含义和单位应加以说明，需计算部分应列出引用的公式和说明计算方法。

必要时，应绘曲线。

d、现象描述：主要是放电现象，或在实验中遇到的其它现象(如故障现象)，若无此容，可省略。

高电压试验技术实验高电压试验技术的实验是在具体的试验设备上研究高电压及冲击大电流的产生和测量。

通过有关实验，了解各种试验装置的类型、具体结构及操作方法；掌握各种测量装置和仪器、仪表的使用方法。

一般来说，工频高电压、直流高电压、冲击高电压和冲击大电流的产生和测量，都可以在实验室现有的试验设备上进行。

开展教学实验时，如果受客观条件的限制，可采用模拟实验装置。

高电压试验技术中涉及的设备是实现绝缘强度试验的主要设备。

本章以工频高压的产生和测量、冲击电压的产生和测量和避雷器阀片实验为例介绍了电气设备的高电压和大电流的试验方法。

掌握这些试验方法，对巩固理论知识和指导今后的工作都具有实际意义。

实验一工频高压的产生和测量一、实验目的：1、掌握高压试验变压器的试验接线与操作方法。

2、掌握高压试验变压器校正曲线的制定方法。

3、掌握工频高压的几种测量方法：用测量球隙进行测量、用高压静电电压表进行测量和用工频分压器(电容式分压器)配合低压仪表进行测量。

二、实验装置及线路图：工频实验装置如图1所示。

2R 1R 2G图1工频高压试验线路图T 1—调压器，220V/450V/56KVA ；T 2—高压试验变压器，50KV/280V/50KVA ；V l —交流电压表，75/150/300V ，0.5级；V 2—静电电压表，20KV/5OKV ，1.5级；V 3—交流电压表或示波器；R 1—变压器保护电阻，10~20K ；R 2—球隙保护电阻；Cx —试品三、实验说明工频高电压试验装置通常由调压器、试验变压器、保护电阻、分压器和静电电压表以及球隙等组成。

试验变压器的工作原理与电力变压器相同，但由于工作条件和工作任务的不同，试验变压器具有工作电压高、变比大、漏抗大、绝缘裕度小、容量小、工作时间短等特点。

其主要类型有单套管金属外壳型试验变压器、双套管金属外壳型试验变压器、绝缘外壳型试验变压器和串级试验变压器。

进行工频高电压试验时，要求试验电压从零开始，均匀升压，因此必须使用调压设备。
