oracle体系结构

oracle 体系结构详解一、体系结构图oracle实例=SGA区+后台进程oracle服务器=oracle实例+oracle数据库数据库实例启动实质上即为：分配SGA区，启动后台进程Oracle 实例1、是访问Oracle 数据库的一种方式2、通常只开一个且仅开一个数据库3、由内存结构和进程结构组成，即SGA区+后台进程连接Oracle实例：包括建立用户连接和创建会话Oracle数据库是作为整体的数据集，由三类文件组成：Data files, Control files, Redo log files二、物理结构主要由三类文件组成：data files ,control files,redo-log files1.data files：数据文件，存放基本表信息（即表中数据等）、索引信息（系统内建有索引表）、回退信息（主要为数据的rollback）、临时信息（如有orderby 等操作时系统有临时信息）、系统引导信息（如数据字典等）2、control files：控制文件（二进制的）。

存放库物理结构、库名、库创建日期、序列号（存有同步信息）；控制文件至少有两个一摸一样的，用做备份用参数Controlfiles=/../../文件名1,/../../文件名2；指定3、redo log files：回退日志文件，存放修改前后的信息，主要用于数据的恢复，一个数据库至少有两个redo log files文件，以便可以循环记录信息注：三类文件都有序列号，必须同步才能使用，且已Control files中的序列号为准，其他的必须与其保持一致除了上面三类文件还有：Parameter file(参数文件)，Password file(口令文件)，Archived log files（归档文件）等参数文件：有二进制、文本两种，用于设定参数的值。

二进制参数文件可以及时更改，即时生效；文本参数文件需重启口令文件：可用orapwd.exe 建口令文件。

Oracle体系结构简介一、数据库（Database）数据库是一个数据的集合，不仅是指物理上的数据，也指物理、存储及进程对象的一个组合。

Oracle是关系型数据库治理系统（RDBMS）。

二、实例（Instance）数据库实例（也称为服务器Server）就是用来访问一个数据库文件集的一个存储结构及后台进程的集合。

它使一个单独的数据库可以被多个实例访问（也就是ORACLE并行服务器-- OPS）。

实例和数据库的关系如下决定实例的组成及大小的参数存储在init.ora文件中。

三、部结构表、列、数据类型（T able、Column、Datatype）Oracle中是以表的形式存储数据的，它包含若干个列；列是表的属性的描述；列由数据类型和长度组成；Oracle中定义的数据类型主要有CHAR、VARCHAR2、NUMBER、DATE、LONG、LOB、BFILE等，具体的数据类型情况将在本栏目的相关文档中具体介绍。

约束条件（Constraint）表中以及表间可以存在一些数据上的逻辑关系、限制，也就是约束。

Oracle中的约束主要有主键（PK）、外键（FK）、检查（CHECK）、唯一性（UNIQUE）等几种；拥有约束的表中每条数据均必须符合约束条件。

抽象数据类型（Abstract Datatype）可以利用CREATE TYPE命令创建自定义的抽象数据类型。

分区（Partition）可以利用分区将大表分隔成若干个小的存储单元，逻辑上仍然是一个完整的独立单一实体，以减小访问时数据的查找量，提高访问、存储效率用户（User）用户不是一个物理结构，但是它与数据库的对象拥有非常重要的关系--用户拥有数据库对象，以及对象的使用权。

模式（Schema）用户拥有的对象集合称为模式。

索引（Index）数据库中每行记录的物理位置并不重要，Oracle为每条记录用一个ROWID来标识，ROWID记录了记录的准确位置。

索引是供用户快速查找到记录的数据库结构。

oracle体系结构总结.传统上Oracle体系结构由内存结构、进程结构、存储结构组成。

其中，内存结构由SGA、PGA组成；进程结构由用户进程和Oracle 进程组成；存储结构由逻辑存储、物理存储组成。

通过数据库的启动过程和一条sql的执行过程可以将oracle的内存结构、进程结构、存储结构串起来。

一、内存结构(1)SGA(System Global Area):一个包含实例数据和控制信息的共享内存区域(2)PGA(Program Global Area):一个包含服务器进程和后台进程的数据和控制信息的共享内存区域1.1系统全局区SGA系统全局区，是DB Server 中实例的必要组成部分，由很多小内存区共同构成，各个小内存区存放不同的信息，系统全局区用于暂存可以被所有进程（包括server process 以及background process）共享的信息，对系统的运行性能有好处，SGA 在实例启动的时候自动分配，实例关闭时自动释放。

SGA 暂存系统的大量共享数据，对系统有相当的性能影响，所以需要为SGA 选择适当的管理方式，根据所使用的数据库版本不同，SGA 的管理有三种方式：1）8i:SGA 的大小由所有内存组件大小之和决定，不能直接定义 SGA 大小，对内存组件的大小可后台进行修改，但只能通过直接修改参数文件的内存参数大小，而且修改完数据库必须重起后才能生效，所以这种内存管理方法叫做 SGA 的静态管理。

2）9i:SGA 的大小由初始化参数SGA_MAX_SIZ E 确定，各个内存组件大小之和不能超过这个参数。

可以直接通过命令进行修改内存组件大小而不用重启，这种叫做 SGA 的动态管理3）10g:SGA 大小既可以像 9i 一人样动态管理，也可以实施 SGA 的自动管理，默认是SGA 的自动管理，启用SGA 自动管理只需要设置初始化参数 SGA＿TARGET 即可，各个组件大小之和不超过 SGA ＿TARGET 。

Oracle数据库体系结构一.Oracle数据库体系结构1.实例：一组用于管理数据库文件的内存结构，实例对应着数据库；RAC/CDB CDB：CDB为数据库容器，PDB插拔数据库。

在ORACLE 12C之前，实例与数据库是一对一或多对一关系（RAC），即一个实例只能与一个数据库相关联，数据库可以被多个实例所加载。

而实例与数据库不可能是一对多的关系。

当进入ORACLE 12C后，实例与数据库可以是一对多的关系。

RAC：允许多个Oracle数据库实例在多台服务器上共享同一个数据库存储空间，并通过集群来保证高可用性和容错性。

简单来说，RAC就是将多个数据库实例连接起来，形成一个“集群”。

2.ShardingSphere:中间件，不同的数据库对应不同的实例，中间有一个中间件，使用者连接中间件；数据库中间件可以简化对读写分离以及分库分表的操作，并隐藏底层实现细节，可以像操作单库单表那样操作多库多表。

常见的中间件有MyCat，Mysql-Proxy，DRDS，Atlas，Zebra二.Orcal数据库体系结构：Orcal服务器=数据库+实例1.实例是暂时的，它只不过是一组逻辑划分的内存结构和进程结构，它会随着数据的关闭而消失数据库它就是一堆物理文件（控制文件、数据文件、日志文件等等）它呢是永久存在的数据库和实例是一对一的，这种结构我们一般称为单实例体系结构；既然有一对一，那就会有一对多，在复杂的分布式结构中，一个数据库可以对多个实例，多个实例之间可以通过网络来进行数据的一个交互或着交换2.PGA：程序全局区，为单独的服务器进程存储私有数据的内存区域（SAG属于公共资源，PAG是私有的）3.SGA：系统全局区，所有用户都可以访问的共享内存区域启动Oracle数据库时，系统先在内存内规划一个固定区域，用来储存用户需要的数据，以及Oracle运行时必备的系统信息4.后台进程结构，此处只罗列必须启动的5个后台进程系统监控器SMON：负载检查数据库一致性，有必要会在数据库打开时启动数据库恢复进程监视器PMON：负责一个Orcal数据库进程失败时清理资源，会定期唤醒或者被其他主动事务主动唤醒数据库写进程DBWR：负责将更改的数据从“数据库高速缓冲区”写入“数据文件”日志写进程LGWR：负载把日志数据写到练级日志文件检查点进程SKPT：负责检查点操作，主要检查数据库状态一致性和记录系统变更时间5.三个文件1)控制文件：存储数据库结构，一个控制文件只属于一个数据库，包含数据文件日志文件信息及相关状态归档信息，2)数据文件：存储数据，xxx.dbf文件存储着系统数据，数据字典数据，索引数据及用户存储的数据3)日志文件：存储与事务有关的重做日志三.逻辑存储结构1.块是Oracle用来管理存储的最小单元，也是最小的逻辑存储结构2.区是Oracle数据库分配空间的最小单位3.段由多个区组成，这些区可以是连续的，也可以是不连续的4.表空间是Oracle数据库的最大逻辑划分区域，通常用来存放数据表、索引、回滚段等数据对象。

简述oracle体系结构
Oracle体系结构
Oracle是一种支持分布式数据库管理系统，其体系结构主要包
括E-R图，表和索引，存储过程和视图， SQL，PL/SQL程序和组件，等等。

1. E-R图
E-R图是一种关系数据库管理系统的基本模型，其中实体表示客观事物，关系表示实体之间的联系。

E-R图可以被用来描述实体和它们之间的关系，以及实体的属性和它们之间的关系。

2.表和索引
表是由一系列列组成的逻辑结构，它们包含每行和每列的数据。

索引是一种特别的表，可以被用来提高表的搜索速度和性能。

3.存储过程和视图
存储过程是一种特定类型的程序，它们可以被用来完成某些操作，比如查询和更新。

视图是一种准备好的查询，它们可以被用来返回数据库中的数据。

4.SQL，PL/SQL程序和组件
SQL（Structured Query Language）是一种用于在数据库中执行查询和更新操作的语言，是一种面向关系型数据库的核心语言。

PL/SQL是一种可以嵌入SQL语句的程序设计语言，用来定义复杂的
查询，更新和实现回调函数。

组件是一种模块化的程序，用来构建更复杂的系统。

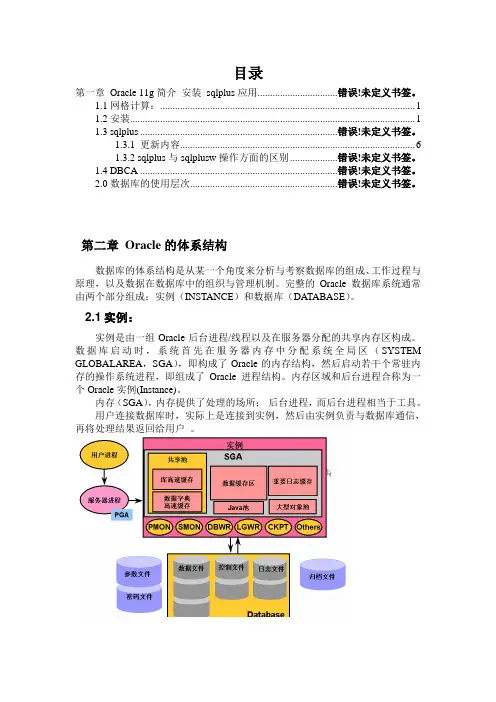

目录第一章Oracle 11g简介_安装_sqlplus应用............................. 错误！未定义书签。

1.1网格计算： (1)1.2安装 (1)1.3 sqlplus ............................................................................ 错误！未定义书签。

1.3.1 更新内容 (6)1.3.2 sqlplus与sqlplusw操作方面的区别................ 错误！未定义书签。

1.4 DBCA............................................................................. 错误！未定义书签。

2.0数据库的使用层次........................................................ 错误！未定义书签。

第二章Oracle的体系结构数据库的体系结构是从某一个角度来分析与考察数据库的组成、工作过程与原理，以及数据在数据库中的组织与管理机制。

完整的Oracle数据库系统通常由两个部分组成：实例（INSTANCE）和数据库（DATABASE）。

2.1实例：实例是由一组Oracle后台进程/线程以及在服务器分配的共享内存区构成。

数据库启动时，系统首先在服务器内存中分配系统全局区（SYSTEM GLOBALAREA，SGA），即构成了Oracle的内存结构，然后启动若干个常驻内存的操作系统进程，即组成了Oracle进程结构。

内存区域和后台进程合称为一个Oracle实例(Instance)。

内存（SGA），内存提供了处理的场所；后台进程，而后台进程相当于工具。

用户连接数据库时，实际上是连接到实例，然后由实例负责与数据库通信，再将处理结果返回给用户。

2.1.1SGA的构成系统全局区SGA是由一组内存结构组成，它是由所有用户进程共享的一块内存区域。

Oracle数据库的体系结构介绍Oracle数据库是目前世界领先的企业级关系数据库管理系统，其卓越的性能、可靠性以及安全性被广泛地应用于企业级应用系统中。

本文将详细介绍Oracle数据库的体系结构，帮助读者更好地了解Oracle数据库。

一、概述Oracle数据库的体系结构分为三层：物理层、逻辑层和视图层。

物理层描述了数据在物理介质上的存储方式和管理方式；逻辑层主要由Oracle数据库的核心服务组成，该层体现了Oracle数据库的最核心功能；视图层则提供给应用程序用户和管理员使用，是Oracle数据库的最外层。

二、物理层Oracle数据库的物理层包括数据文件、控制文件和重做日志文件。

其中，数据文件用于存储数据表、索引和其他对象的数据；控制文件则记录了数据库的结构信息和操作日志，是维护数据库一致性和恢复数据的关键元素；重做日志文件用于记录正在进行的操作和已经完成的操作，以便在系统崩溃或停机时进行恢复。

三、逻辑层Oracle数据库的逻辑层包括多个服务组件，如SQL解析器、优化器、缓存池、锁管理器、存储管理器等。

其中，SQL解析器用于解析SQL语句，将其转换成可执行的优化器，并进行语法和语义检查；优化器则负责分析并优化SQL执行计划，以提高查询效率；缓存池用于存储查询结果和表空间等数据对象，提高查询响应速度；锁管理器则负责管理并发访问，防止数据冲突，保证数据库的一致性和稳定性。

四、视图层Oracle数据库的视图层提供了多种视图和接口，包括SQL*Plus、SQL Developer、Toad等。

其中，SQL*Plus是Oracle自带的命令行工具，提供简单的SQL语句执行和结果输出；SQL Developer是Oracle 提供的图形化界面工具，提供更为便捷的数据库管理和开发支持；Toad则是第三方软件，提供了更为强大和灵活的数据库管理和开发支持。

五、总结Oracle数据库作为目前世界领先的企业级关系数据库管理系统，其体系结构设计合理，层次清晰，提供了完备的物理、逻辑和视图三层管理机制，为企业级应用系统提供了高效、可靠、稳定的运行环境和数据服务。

oracle体系结构简介一、物理存储结构1、数据文件存放数据库数据，以dbf为扩展名。

将数据放在多个数据文件中，再将数据文件分放在不同的硬盘中，可以提高存取速度。

数据文件由数据块构成，块大小由数据库创建时确定。

2、重做日志文件，以rdo为扩展名。

含对数据库所做的更改记录，这样万一出现故障可以启用数据恢复。

一个数据库至少需要两个重做日志文件。

重做日志在日志文件中以循环的方式工作。

有归档日志模式和非归档日志模式。

3、控制文件，以ctl或ctrl为扩展名。

控制文件维护数据库的全局物理结构，记录数据库中所有文件的控制信息，每个数据库至少要有一个控制文件，建议用户使用两个或更多控制文件，并存放在不同的磁盘上。

Oracle系统通过控制文件保持数据库的完整性，以及决定恢复数据时使用哪些重做日志。

4、参数文件，以ora为扩展名。

在一个数据库启动时，每个参数都有一个默认值，而参数文件中的设置值被用来更改默认值，参数值极大影响了oracle如何去执行其不同的任务。

参数文件包括以下几种：<1>、初始化参数文件。

当创建一个数据库时，oracle创建了一个默认的init.ora文件，如果不修改任何参数，oracle将用所有的缺省值来启动数据库，通常根据实际的应用修改参数设置以提高性能。

<2>、配置参数文件。

一般被命名为config.ora，它被用于特定实例的信息。

这个文件是一个由init.ora文件调用或激活的文本文件，init.ora中包含一个ifile参数以设置config.ora文件的位置。

既然一个数据库可以有一个或多个实例与之关联，那么配置文件中每一个参数对于不同的实例配置可能不同，当然，如果和数据库关联的实例只有一个，所有信息都保存在文件init.ora中，那么config.ora文件就不是必需的了。

<3>、服务器参数文件（spfile）。

它被设计为一个服务器端的参数文件，可以被认为是在oracle数据库服务器执行的机器上被管理的初始化参数的仓库。

Oracle体系结构Oracle核心竞争力可扩充性：Oracle系统有能力承担增长的工作符合，并且相应的扩充系统资源利用情况。

可靠性：无论出现系统资源崩溃，电源断电还是系统故障的时候，我们都可以对Oracle进行配置。

以保证检索用户数据事务处理的时候，不受到影响。

可管理性：数据库管理员可以微调Oracle使用内存的方式，以及Oracle向磁盘写入数据的频率。

并且管理可以调整，数据库为连接到数据库的用户分配操作系统进程的方式。

Oracle总体结构分为三个部分第一部分：系统全局区（SGA）第二部分：程序全局区和后台进程第三部分：Oracle的文件如果从功能上划分的话：存储结构：由这些文件就构成了Oracle的物理存储结构。

内存结构：使用内存最多的是SGA，也是影响数据库系统性能最大的一个参数。

进程结构：前台进程服务进程和用户进程，是根据实际需要而运行的，并在需要结束后立刻结束。

后台进程是指Oracle数据库启动后自动启动的几个操作系统进程。

存储结构包括物理结构和逻辑结构，既独立又相互联系的。

物理结构：是和操作系统平台有关的。

逻辑结构：逻辑存储结构是和操作系统平台无关的。

_______________________________________________________________________________这个图是两种存储结构中的对应关系表空间包括系统表空间和用户表空间。

表空间也是最大的逻辑单位。

块是最小的一个逻辑单位。

逻辑结构的表空间对应着物理结构的数据文件，也就是创建表空间的时候要给它指定数据文件，但是一个表空间可以对应多个数据文件。

表空间的大小也就是他包含的数据文件大小的总和。

数据文件呢同时又对应着操作系统中的数据块，数据文件也是以数据块的形式，存在于操作系统中。

逻辑结构中的块也对应着操作系统的数据块。

——————————————————————————————————————— 物理存储结构Oracle的物理存储结构，也就是Oracle的数据库文件数据库文件又分为主要文件和其他文件主要文件：首先来看数据文件：就是物理存储Oracle数据库数据的文件有一下特点：◆每一个数据文件，只与一个数据库相关联。

Oracle体系结构就是围绕这张图展开的，要想深入了解oracle，就必须把这张图搞明白。

如图：一、基本组成：Oracle server：一般情况下是一个instance和一个database组成1个instance只能对应一个数据库。

特殊：1个数据库可以有多个instance（rac）一台服务器上同时可装多套版本的数据库软件，每个数据库软件可建多个数据库，但是每个数据库只对应一个instance，也可以理解成每个数据库只有一个SID 。

利用DBCA建出的每个库都是相对独立的，在同一服务器上如果创建多库必须将环境变量的参数文件做区分，并且在对实例切换时需如下操作：connect 用户名/密码@实例的服务名Oracle Instance：是由内存（SGA）和后台进程（backupground Process）组成通过instance来访问database一个实例只能打开一个数据库Oracle database：数据文件（Data files）：数据文件永远存储数据库的数据，包括数据字典、用户数据（表、索引、簇）、undo数据等重做日志（Redo log）：“先记后写”重做日志用于记录数据库的变化，当进行例程恢复或介质恢复时需要使用重做日志执行DDL或DML操作时，事物变化会被写到重做日志缓冲区，而在特定的时刻LGWR会将重做日志缓冲区中的内容写入重做日志。

控制文件（Control file）控制文件用于记录和维护数据库的物理结构，并且每个Oracle数据库至少要包含一个控制文件。

归档日志（Archive log）:是非活动（Inactive）重做日志的备份。

口令文件（Password file）:用于验证特权用户（具有SYSDBA、SYSOPER权限的特殊数据库用户）参数文件(Parameter file):用于定义启动实例所需要的初始化参数，包括文本参数文件（pfile）和服务器参数文件（spfile）（二进制文件放入裸设备，引入spfile）User and Server process ：在执行sql语句时产生的进程，每一个连接，oracle server创建一个session，产生一个server process，在client发起一个connection时就产生了一个user process。

Oracle体系结构一、物理结构二、逻辑结构三、内存结构四、数据库实例与进程五、数据字典一、Oracle 的物理结构Oracle 数据库文件包括数据文件、日志文件、控制文件、配置文件数据文件(1)用来存储数据库中的全部数据，如数据库表中的数据和索引数据。

通常为后缀名为.dbf格式的文件。

(2) 每个Oracle 可以有一个或多个数据文件，一个数据文件只能属于一个数据库。

(3) 每个数据文件又由若干物理块组成；(4) 一个或多个数据文件组成表空间；日志文件(重做日志文件)(1)用于记录数据库所做的全部变更(如增加、删除、修改)，以便在系统发生故障时，用它对数据库进行恢复。

名字通常为Log*.dbf格式。

控制文件(1)用于打开和存取数据库。

(2)是较小的二进制文件，记录了数据库的物理结构，如：数据库名、数据库的数据文件和日志文件的名字和位置等信息。

(3)名字通常为Ctr*.ctl格式，如CtrlCIMS.ctl。

(4)控制文件中的内容只能够由Oracle本身来修改。

(5)每个数据库必须至少拥有一个控制文件。

一个数据库也可有多个控制文件，但是一个控制文件只能属于一个数据库。

配置文件:(1)是一个ASCII文本文件，记录Oracle 数据库运行时的一些重要参数。

(2)名字通常为initsid*.ora格式，如：initCIMS.ora，(3)SID相当于它所控制的数据库的标识符。

(4)每个Oracle数据库和实例都有它自己惟一的init.ora 文件。

二、Oracle 的逻辑结构逻辑结构描述了数据库从逻辑上如何来存储数据块中的数据。

包括表空间、段、区、数据块和模式对象。

逻辑结构支配一个数据库如何使用系统的物理空间，模式对象及其之间的关系则描述关系数据库之间的设计。

一个数据块从逻辑上是由一个或多个表空间组成，表空间是数据块中物理编组的数据仓库，每个表空间由段构成，段由一组区组成，一个区由连续的数据块组成。

Oracle体系结构：Oracle有自己的文件结构、缓冲区结构、进程结构以及自身的优化功能。

Oracle服务器主要有两部分组成：Oracle数据库和Oracle实例。

也就是说我们的Oracle 数据库只是一个数据文件和相关数据库管理系统的集合，真正为用户提供服务的是Oracle 实例。

Oracle实例的内存结构组织主要包含在系统全局区（SGA:System Global Area）的内存区域中，SGA可以被所有用户进程共享。

·Oracle服务器的内存结构：Oracle服务器有两种内存结构：系统全局区（SGA）和程序全局区（PGA）系统全局区是一组共享内存结构，存放一个Oracle数据库实例的控制信息和各个共享用户的数据。

程序全局区是用户进程连接到数据库并创建会话时，有Oracle服务器进程进行分配的、专门用于当前用户会话的内存区，存储该用户连接期间与SQL语句执行相关的信息，该区域是私有的。

·Oracle服务器的进程结构：Oracle数据库系统中的进程只要分为：用户进程和服务器端进程，服务器端进程又分为服务器进程和后台进程。

用户进程在客户端工作，它向服务器进程发出请求信息。

SQL*Plus、Oracle Forms Builder 等都是用户进程。

服务器进程接收用户发出的请求，并根据请求与数据库通信（通过SGA），通过这些通信完成用户进程对数据库中数据的处理请求，而具体的数据读写、日志写入等操作则是由后台进程完成。

服务器端后台进程：包括数据库写入进程（DBWn）,日志写入进程（LGWR）,日志归档进程（ARCn），检查点进程（CKPT），系统监控进程（SMON）和进程监控进程（PMON）等。

1，数据库写入进程（DataBase Writer，DBWn）：作用是将已经更改的数据块从内存写入到实际的数据文件。

默认情况下在数据库实例启动时只启动了一个数据库写入进程，即DBW0，通过设置初始化参数DB_WRITER_PROCESSES可以最多定义20个（编号分别是0-9和a-j）数据库写入进程来执行写入操作。
