变压器有载调压开关操作规范

主变压器的有载调压开关操作规程6.1110kV主变使用的ZY－I－III300/110－±8有载调压分接开关是镶入型的，具有单独油箱和小油枕的开关。

6.2有载分接开关的油温不得高于100℃，不低于-25℃。

触头中各单触头的接触电阻不大于500μΩ。

6.3检修后及新安装的有载调压开关投入使用前，必须进行下述程序进行操作试验检查。

6.3.1投入使用前必须熟悉使用说明书的各项要求，先手动操作后电动操作。

6.3.2操作试验：在电动机控制回路施加电压之前，检查供应电源的额定值是否与所要求的数值一致。

检查电动机的电源相序是否正确，假设电源相序错，那么断路器跳闸后再扣不上，或者断路器再扣后机构退回原始位置。

6.3.3逐级操作的检查：按动按钮S1(1→m级)或S2(n→1级)，保持按钮在操作位置直至电动机停止，电动机构应只进行一次分接变换操作，且电动机应是自动断开。

6.3.4做机械限位装置操作试验和电气限位开关操作试验6.4有载分接开关的操作，允许当值人员在变压器85％额定电流〔用该档位的一次电流计算〕下进行分接变换操作，超过额定电流的85％调压时，需经车间技术人员同意。

6.5有载分接开关每进行一次调压操作一个档位的变换操作完毕，须间隔一分钟方可进行第二次的调压操作。

6.6当调压过程中发生滑档等异常情况时，按黑色紧急停止按钮，必要时可翻开控制箱门，断开电源空气开关。

6.7调压操作须使母线电压保持在5.9―6.2kV之间。

6.8调压开关应防止调到极限位置，即最高档或最低档位置，每次调压操作均应作记录，并实地检查档位是否一致，如发现档位不一致或调压拒动应立即停止操作，并断开调压装置电源，然后进行检查处理。

6.9由于有载调压开关的油与变压器本体的油是分隔开的，所以有载调压开关装有反映自身内部故障的瓦斯保护,跳开主变两侧断路器。

6.10瓦斯继电器动作后，需进行瓦斯气体分析，在变压器不带电的情况下翻开变压器顶部继电器的顶盖，复归继电器。

ABB干式变压器有载调压控制器说明书一、产品概述变压器有载分接开关，是一种为变压器在负载变化时，提供恒定电压的开关装置。

其基本原理是在保证不中断负载电流的情况下，实现变压器绕组中分接头之间的切换，从而改变绕组的匝数，即变压器的变比，最终实现调压的目的。

有载分接开关承担着带负载变更分接位置的任务，在运行中承受着电气和机械的双重考验，因此对分接开关的定期检修，对能否确保安全运行是十分重要的。

由于目前国内的变压器检修大部分是在停电状态下进行，而且分接档位大部分是十几个到二十几个，通过手动方式变换十几个或二十几个分接档位来满足测试条件，具有以下问题：1、有载分接开关每调节一个分接档位，需要手动转动操作机构几十圈，而且有的手动操作机构很沉，连续手动变换十几个或二十几个分接档位，操作机构要转几百圈，劳动强度非常大，很多工作人员操作完一台变压器后会累的胳膊酸疼。

2、操作机构位置比较高，人站在地面操作不方便。

3、手动调节过程中速度不匀，可能影响测试数据。

4、在调节过程中必须两个人，一位操作仪器，一位调节分接开关。

而且得通过喊话来确认调解开始和结束时间、调节档位、向上调节还是向下调节。

为了解决以上问题，本公司经过对变压器厂及变电站现场调研试验，研制出了本款带遥控、遥视的有载分接开关调压控制器。

二、功能特点本仪器可在停电状态下，对有载分接开关进行档位调节，实现快速，匀速调节档位，满足变压器各种试验的需要；测试时本仪器显示屏显示有载分接开关所在的档位，有载分解开关的调节过程和进度；仪器采用高清摄像头进行采样，高分辨率高清航拍雪花屏显示器显示，操作简便；仪器采用交直流两种工作方式供电，仪器内置大容量锂电池，在不用外接电源的情况下，可连续调节多台变压器有载分接开关；仪器试验电源具有过流保护功能：电源输出短路不会损坏仪器；本仪器还有自动识别分接位置功能，实现每个档位调节的自动停止功能。

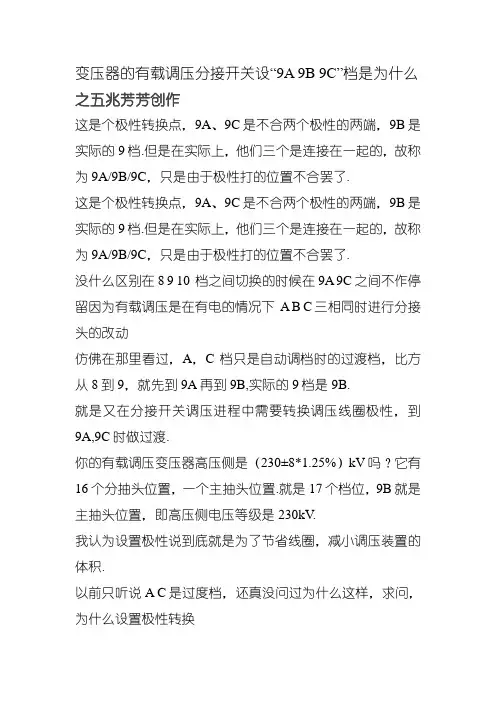

变压器的有载调压分接开关设“9A 9B 9C”档是为什么之五兆芳芳创作这是个极性转换点，9A、9C是不合两个极性的两端，9B是实际的9档.但是在实际上，他们三个是连接在一起的，故称为9A/9B/9C，只是由于极性打的位置不合罢了.这是个极性转换点，9A、9C是不合两个极性的两端，9B是实际的9档.但是在实际上，他们三个是连接在一起的，故称为9A/9B/9C，只是由于极性打的位置不合罢了.没什么区别在8 9 10 档之间切换的时候在9A 9C之间不作停留因为有载调压是在有电的情况下A B C三相同时进行分接头的改动仿佛在那里看过，A，C档只是自动调档时的过渡档，比方从8到9，就先到9A再到9B,实际的9档是9B.就是又在分接开关调压进程中需要转换调压线圈极性，到9A,9C时做过渡.你的有载调压变压器高压侧是（230±8*1.25%）kV吗？它有16个分抽头位置，一个主抽头位置.就是17个档位，9B就是主抽头位置，即高压侧电压等级是230kV.我认为设置极性说到底就是为了节省线圈，减小调压装置的体积.以前只听说A C是过度档，还真没问过为什么这样，求问，为什么设置极性转换变压器有载调压开关的内部结构如何，为什么丈量直流电阻时，其阻值会以额外当位为中心，上下对称呢?配电变压器上用的为例，底座上一端固定有电动机，另一端像个横着放的笼子，内有转轴与电机相连，如果是7档调压的，笼子上就有7根绝缘横窄条，沿圆周散布，每根条上有三个定触头，接到高压三相线圈的同一档位的分接头上，转轴为三相的中性点.转轴上固定有三相的三个动触头，每个动触头包含一个主触头和一个帮助触头，主触头与转轴相联结，主辅触头之直接有过渡电阻，在调压转换分接头时，利用过渡电阻组成相邻两个分接头间的桥接，使负载电流不会连续，并限制桥接回路的电流，使主触头脱离定触头时电弧容易熄灭.如果分7档调压，通常可以把第4档作为额外电压档，其上下各有3档，如果每档调压为5%，那么高压每相线圈的7个分接头之间的电压也是各相差5%，其匝数也是额外匝数的5%，由于这些匝数的长度基底细同，导线是一样的，其直流电阻也基底细同了，按额外档位的相直流电阻来说，上下档位的值就是对称的了.就说这些吧.。

一、慨述本产品是根据中华人民共和国电力行业标准之高电压测试设备，通用技术条件DL/T846、8-2004设计，可以满足《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等要求。

可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量，是测试有载分接开关的理想设备。

二、主要特点1．测试Y0Y△型变压器，阻值不用换算直接显示；2. 数据分析人性化，可以自动的找出波形中间的故障，并做记号；3.波形的显示是根据采样回的数据自动调整阻值和时间的幅度；4.可以带绕组或不带绕组进行测试；5. 四端接线方式，提供高精度电阻测量,且无需导线补偿；6. 在测试中间可以连续测试，节约变压器停电的时间；7.仪器可以生存word报告，方便数据的管理和查询；8.仪器由小型的计算机控制，外配800×480彩色液晶触摸屏,高速打印机，支持外挂鼠标，操作方便；9. 仪器内部可以自动保存1000组数据，也可以外接U盘保存。

三、技术参数1. 三相恒流源充电，充电电流：1A档；0.2A档2. 端口最大电压：24V3. 过渡电阻最大量程：100Ω4. 过渡电阻测量范围：1A档：0.8Ω～20Ω0.2A档：10Ω～100Ω5. 波形记录时间长度：600ms6. 采样速率：30k7. 时间分辨率：0.1ms8. 电阻分辨率：0.1Ω9. 准确度：过渡电阻：±5%读数±0.1Ω过渡时间：±1%读数±0.2mS10.使用温度：-10～40℃；相对湿度：<85%RH四、面板结构五、操作说明操作时需注意事项：1. 仪器可带线圈进行测量，但严禁带电测量，并断开测试端的连线；2. 带绕组测试时，变压器的非测试端应三相短路接地，仪器的O端不要接地；3. 对于长时间未动的有载开关，测试前应多次转换开关，磨除触头表面氧化层及触头间杂质；4. 使用前，仪器的接地端子必须接好地线；5.不能将两组以上的线连在一起作为一路测量，不用的线要开路；6. 测试过程中，不允许拆除测试线；7．测试结束后，先关闭仪器再拆除所有接线。

4、5#主变压器有载分接开关操作注意事项有载调压装置的分接开关变换操作，由运行人员根据用户对电压的反应情况，经运行生产厂长同意、并经当值值长下令后进行操作，操作母线电压在允许偏差范围内进行，并按以下要求进行操作：1、4、5#主变带3000KW负荷以下时允许进行分接变换操作，分接变换操作应由两人进行，在主值或班长做监护下操作。

2、4、5#发电机满负荷或停机造成母线电压变化较大时，应根据负荷、母线电压情况及时对其电压进行调整，调整的最佳时机就是发电机的发电量与其母线的供电量相等时做分接变换，变换后再做相应的调整，但电压变换调整不易频繁进行，一般控制在2次/天以下。

3、4、5#主变压器共有7个分接头在低压对应为10.5KV时，高压档位和电压对应如下：当母线电压低于允许偏差时，可在主变压器操作箱上按“1-N”按钮，使主变压器档位向高档位变换，当母线电压高于允许偏差时，可在主变压器操作箱上按“N-1”按钮进行调整（使主变压器档位向低档位变换），当一次调整不能满足电压要求时，可间隔5分钟后再做第二次调整。

当调整出现不正常情况时，可按“紧急跳转”按钮使其停止操作，并及时汇报相关领导。

4、分接变换操作必须在一个分接变换完成后方可进行第二次分接变换。

操作时应和主控做好联系观察电压和电流表的指示，不允许出现回零、突跳、无变化等异常现象，分接位置指示器及动作指示器都应有相同变动，任何一处不正常应暂停操作。

5、每次分接变换操作都应将操作时间、分接位置、电压变化情况及累计动作次数由班长负责记录到有载分接开关分接变换记录本上和运行日志上。

6、分接开关瓦斯继电器在运行中多次分接变换后动作发信，应及时汇报有关人员进行放气，若变换不频繁而发信频繁，应做好记录，及时汇报并暂停分接变换，待查明原因后再做操作。

7、分接变换操作中发生下列情况时应及时做如下处理并及时汇报领导1）、操作中发生连动时，应在指示盘上出现第二个分接位置时立即切断操作电源（按“紧急跳转”按钮），并用手摇装置操作到适当的分接位置。

有载调压开关的运行和维护
1、有载调压开关调压必须在得到车间命令后执行。

2、运行人员发现110kV电压、35KV、10kV电压超过规定的范围，则申请车间进行调压。

3、正常调压应进行远控电动操作，只有在检修、调试等情况下才允许手动操作。

4、每次调节前后，应检查控制室和变压器本体位置指示器一致，分接变换操作必须在一个变换操作完毕后方可进行第二次分接变换。

操作时应同时注意观察电流表和电压表的指示，分接位置指示器及动作计数器的指示等部位应有相应的变动。

5、每次调整分接开关后，应做调压记录，并确保累计操作次数正确（每操作一档，累加一次）。

6、严禁主变压器过负荷时调压。

7、有载调压开关动作100000次以后或每七年检修一次（已先达到的为准，且每年检查一次）。

8、主变压器送电，应将有载调压开关调至分接头档位电压值与系统电压值相一致时进行。

9、变压器有载调压开关的巡视检查项目：
10、电压指示应在规定的范围内。

11、就地与远方位置指示器应一致并正确反应档位。

12、操作计数器动作应正常，并与动作次数记录一致。

13、分接开关及其附件各部位应无渗漏油。

电力变压器有载分接调压开关操作标准电力变压器有载分接调压开关操作标准1110kV电力变压器运用的有载调压分接开关大多是镶入型的，具有独自油箱和小油枕的开关。

2有载分接开关的油温不得高于100℃，不低于-25℃。

触头中各单触头的触摸电阻不大于500mu;Omega;。

3修补后及新设备的有载调压开关投入运用前，有必要进行下述程序进行操作实验查看。

3.1投入运用前有必要了解运用阐明书的各项央求，先手动操作后电动操作。

3.2操作实验：在电动机操控回路施加电压之前，查看供应电源的额外值是不是与所央求的数值一同。

查看电动机的电源相序是不是精确，若电源相序错，则断路器跳闸后再扣不上，或许断路器再扣后安排退回初始方位。

3.3逐级操作的查看：按动按钮S1(1;→;m级)或S2(n;→;1级)，坚持按钮在操作方位直至电动机接连，电动安排应只进行一次分接改换操作，且电动机应是主动断开。

3.4做机械限位设备操作实验和电气限位开关操作实验4有载分接开关的操作，容许当值人员在变压器85％额外电流（用该档位的一次电流核算）下进行分接改换操作，跨过额外电流的85％调压时，需经车间技能人员附和。

5有载分接开关每进行一次调压操作一个档位的改换操作结束，须间隔一分钟方可进行第2次的调压操作。

6当调压进程中发作滑档等反常状况时，按黑色急切接连按钮，必要时可翻开操控箱门，断开电源空气开关。

7调压操作须使母线电压坚持在5.9一;6.2kV之间。

8调压开关应防止调到极限方位，即最高级或最等级低方位，每次调压操作均应作记载，并实地查看档位是不是一同，如发现档位纷歧同或调压拒动应当即接连操作，并断开调压设备电源，然后进行查看处理。

9因为有载调压开关的油与变压器本体的油是别离隔的，所以有载调压开关装有反映本身内部缺陷的瓦斯维护,跳开主变两头断路器。

10瓦斯继电器动作后，需进行瓦斯气体剖析，在变压器不带电的状况下翻开变压器顶部继电器的顶盖，复归继电器。

主变压器的有载调压开关操作规程主变压器的有载调压开关是电力系统中重要的电力设备，对保证电网电压稳定和正常供电具有重要作用。

为了保证其安全、可靠、高效的运行，制定规范化的操作规程是必要的。

一、设备准备1. 检查开关、仪表及接线，确保设备正常运行。

2. 对设备进行绝缘试验，保证绝缘性能良好。

3. 清理设备周围环境，确保设备通风良好。

二、开关操作1. 开始操作前，应先在台账上填写好操作记录，并在设备上进行标记。

2. 对开关进行检查，确保开关运行正常，无异常噪音和振动。

3. 在对负载进行切换前，应先调节开关至合适的位置，调节至负载功率为常规功率时不得超过额定电流的85%。

4. 操作人员应先向系统操作中心申请调整负载，并经过授权后方可进行操作。

5. 操作人员应在开关上方的操作台进行操作。

先将手柄扳至断开位置，尤其要注意避免突然断电引起的反向冲击。

6. 等待开关完全断开后，将合适的负载切换过来，切换后等待5~10分钟进行观测，确认负载正常运行。

7. 在确认负载正常运行后，将手柄扳至合闸位置，等待开关完全合上后，等待5~10分钟进行观测，确认负载正常运行。

三、安全措施1. 在进行操作前，应对设备进行检查，确保开关和接线正常运行。

2. 在操作过程中，应注意避免出现操作失误。

下操作时应先将设备与系统断开。

3. 当设备发生故障时，应立即停止操作，并进行排除故障。

4. 操作人员应佩戴防护用品，特别是安全手套，以防电击伤。

5. 操作前，应先向系统操作中心报告。

所有操作应在指定的操作票上填写。

以上为主变压器有载调压开关操作规程，希望能对电力系统运行工作有所帮助。
