汽油发电机的工作原理
汽油发电机是一种将化学能转化为电能的设备。
其工作原理如下：
1. 汽油供给：汽油作为化学能的储存形式，首先通过油箱中的供油管路被输送到发电机的燃油供给系统。
供油系统中包括燃油过滤器、燃油泵和喷油嘴等组件，以确保燃油的纯净和均匀供给。
2. 燃烧过程：在燃油供给系统的作用下，汽油被喷射到发电机的气缸之内。
然后，发电机的内部燃烧室中的火花塞被点火，引燃喷入的汽油。
随着燃料的燃烧，高温和高压的燃烧产物包括废气和热能被产生。
3. 气缸运动：在燃烧过程中，燃烧产生的高温和高压气体推动气缸向下运动，从而驱动活塞在气缸内进行往复运动。
活塞的运动可以产生机械能，并通过连杆和曲轴将其转换为旋转运动。
4. 发电机转子：发电机转子由曲轴驱动，其旋转运动会带动发电机内部的线圈产生交流电。
发电机转子上的旋转磁场与线圈之间的电磁作用产生感应电动势。
5. 整流和稳压：发电机产生的交流电需要经过整流装置进行转换，将其转变为直流电。
整流后的电流通过稳压装置进行调整和稳定，以确保输出的电能符合特定的电压和频率要求。
6. 输电和用电：最后，稳定的直流电能可以通过输出端口连接
到外部的电路或设备中。
这些设备可以利用发电机产生的电能，为家庭、工业或其他用途供电。
总结起来，汽油发电机通过将汽油燃烧产生的化学能转化为机械能，再转化为电能，实现了从化学能到电能的转换过程。
发电机工作的原理图发电机是一种将机械能转化为电能的设备，它应用了电磁感应现象。
通过发电机工作的原理图，我们可以更清晰地了解其工作原理。
1. 发电机结构发电机通常由定子和转子组成。
定子是发电机的静态部分，由绕组和铁芯构成。
转子则是发电机的旋转部分，一般是使用电力或其他能源驱动旋转。
在发电机中，转子通过机械的转动产生感应磁场，与定子中的磁场相互作用从而产生感应电动势。
2. 工作原理•电磁感应现象当导体在磁场中运动时，会在导体两端产生电动势。
根据右手定则，当导体相对磁场运动时，在导体两端将会产生一个方向垂直于导体和磁场的电动势。
•感应电动势在发电机中，转子通过旋转产生一个绕组中的磁场。
这个磁场在定子绕组中产生感应电动势，导致电流在绕组中流动。
•输出电压当电流在绕组中流动时，就产生了电压。
这个电压就是发电机输出的电压，可以通过调节转子的转速和磁场的强度来控制输出电压大小。
3. 工作原理图+-------+ +-------+| | | || | | || | 磁场 | || 转 |<----------->| 定 || 子 | | 子 || | | || | | |+-------+ +-------+机械能电能输出上图为发电机的工作原理图。
转子通过机械能转动，产生一个磁场，这个磁场会感应定子绕组中的电动势，最终输出电能。
4. 结语通过发电机工作的原理图，我们可以更直观地理解发电机的工作原理。
发电机在现代社会中扮演着重要的角色，为我们的生活提供了电力。
希望这份文档能帮助您更深入地了解发电机的工作原理。
以上内容为发电机工作的原理图文档，希望对您有所帮助！。
汽油发动机，汽油发电机工作原理及常见故障处理汽油发动机，汽油发电机工作原理及常见故障处理一、通用汽油发动机的基本原理及结构1、通用汽油发动机是以汽油作为燃料通过燃烧将化学能转化为机械能的动力源;以它作为动力匹配的一系列终端产品称为通用机械，如:汽油发电机组系列、汽油机水泵系列、草坪机系列、微耕机系列、电焊机系列等终端产品。
2、我公司生产单缸四冲程汽油发动机及内燃机匹配的一系列终端产品为主。
3、单缸四冲程汽油发动机主要由能量转换系统、点火系统、供油系统、速度控制系统、配气系统等主要系统组成。
二、主要系统的工作性能、系统零部件及常见故障简介(零部件名称、装配位置见《零部件目录》图册)。
1、能量转换系统:主要由缸头、活塞、活塞环、连杆、曲轴组成。
常见故障有:缺机油造成――活塞、连杆拉缸;曲轴、连杆抱死;连杆断裂。
使用时间过长磨损活塞环后造成:冒黑烟(烧机油)。
2、点火系统:主要由点火器、火花塞组成、飞轮磁钢。
常见的故障有:点火器、火花塞坏造成――发动机不能启动。
点火系统维修时应注意:点火器与飞轮间隙0.4?0.1mm。
3、供油系统:主要由化油器、化油器隔板、化油器纸垫、空滤器、油箱、油管组成。
常见故障有:无燃油造成――发动机不能启动;供油不足、纸垫漏气、空滤器堵塞造成――转速不稳定且功率下降。
4、调速系统:主要由调速齿轮、摆杆、节气门复位弹簧、调速拉簧、拉杆、化油器节气门(同化油器一体)、油门支架组成。
常见的故障有:复位弹簧、调速拉簧的位置、弹力发生变化造成――转速不稳定且功率下降。
摆杆、调速齿轮间歇发生变化造成――高速飞车。
5.配气系统:主要由凸轮轴、挺柱、推杆、摇臂、进排气门组成。
配气系统维修时应注意a.凸轮轴与曲轴上小点对正。
b.调整摇臂与气门摇臂的间隙应注意:进气门0.08-0.1mm，排气门0.12-0.15mm。
三、通用汽油发动机常见故障的处理故障现象故障判断及处理不能启动或启动后突然熄火1、熄火开关没开，熄火线短路。

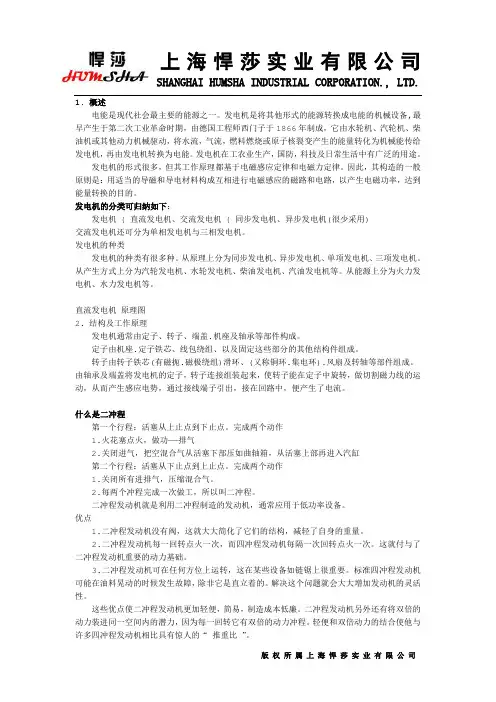

SHANGHAI HUMSHA INDUSTRIAL CORPORATION., LTD.1. 概述电能是现代社会最主要的能源之一。
发电机是将其他形式的能源转换成电能的机械设备,最早产生于第二次工业革命时期，由德国工程师西门子于1866年制成，它由水轮机、汽轮机、柴油机或其他动力机械驱动，将水流，气流，燃料燃烧或原子核裂变产生的能量转化为机械能传给发电机，再由发电机转换为电能。
发电机在工农业生产，国防，科技及日常生活中有广泛的用途。
发电机的形式很多，但其工作原理都基于电磁感应定律和电磁力定律。
因此，其构造的一般原则是：用适当的导磁和导电材料构成互相进行电磁感应的磁路和电路，以产生电磁功率，达到能量转换的目的。
发电机的分类可归纳如下：发电机 { 直流发电机、交流发电机 { 同步发电机、异步发电机(很少采用)交流发电机还可分为单相发电机与三相发电机。
发电机的种类发电机的种类有很多种。
从原理上分为同步发电机、异步发电机、单项发电机、三项发电机。
从产生方式上分为汽轮发电机、水轮发电机、柴油发电机、汽油发电机等。
从能源上分为火力发电机、水力发电机等。
直流发电机原理图2. 结构及工作原理发电机通常由定子、转子、端盖.机座及轴承等部件构成。
定子由机座.定子铁芯、线包绕组、以及固定这些部分的其他结构件组成。
转子由转子铁芯(有磁扼.磁极绕组)滑环、(又称铜环.集电环).风扇及转轴等部件组成。
由轴承及端盖将发电机的定子，转子连接组装起来，使转子能在定子中旋转，做切割磁力线的运动，从而产生感应电势，通过接线端子引出，接在回路中，便产生了电流。
什么是二冲程第一个行程：活塞从上止点到下止点。
完成两个动作1.火花塞点火，做功——排气2.关闭进气，把空混合气从活塞下部压如曲轴箱，从活塞上部再进入汽缸第二个行程：活塞从下止点到上止点。
完成两个动作1.关闭所有进排气，压缩混合气。
2.每两个冲程完成一次做工，所以叫二冲程。
二冲程发动机就是利用二冲程制造的发动机，通常应用于低功率设备。
目录一、安全使用须知 1 四、使用说明16二、发电机组使用维护图例说明 2 1、机组起动前的检查161、各部位名称 22、机组起动、运行162、使用前检查 43、停机163、起动发电机组 54、发电机组使用注意事项174、发电机组使用方法8 五、维护保养175、停机步骤11 1、日常维护176、维护保养12 2、定期维护187、贮存14 3、正常维护程序18三、机组主要技术参数14 4、长期停放的维护191、机组外形尺寸与重量15 六、故障分析与排除202、发动机、发电机15 七、电器原理图24一、安全使用需知机组使用前请仔细阅读使用说明书。
机组工作场地应选择平坦、通风良好、无易燃、易爆物和远离火源的地方，禁止在密闭的室内使用；使用过程中应防止小孩及动物接近机组和电源线。
建议机组不连接到家庭照明线路上，如需连接作为备用电源需与市电网时，应由经过专业培训的人员安装线路，必须备有独立的短路装置，防止市电供电烧毁机组。
机组操作人员在使用机组前，应检查机组各部连接是否处于正确的位置，各开关是否处于待机工作状态，各紧固件是否有松脱。
机组在运行状态中严禁搬动，应经常注意机组运行是否正常。
加机油时必须停止机组运行，并且禁止吸烟。
机组严禁超负荷运行。
在使用过程中，请勿触摸高温部位（如：缸头、消声器等），以防灼伤。
沼气成分中含有杂质、硫、水份等对发动机运行有影响，在使用沼气发电前最好对沼气进行过滤、脱硫、脱水处理。
1二、发电机组使用维护图例说明线路保护机油尺放油螺栓机油传感器混合器2空气滤清器32、使用前检查机油油位检查 3) 取出机油尺，看油位是否在油位上限和下限之间， 注意：牢记本操作应在平坦地面上停止机组运行后进行 如油位低于下限，则请将机油加至于机油尺上限，见图 1） 取出机油尺，用干净抹布清洁机油尺，见图。
2） 将机油尺插进油口，此时请勿旋转油尺。
4）拧紧机油尺，见图。
3、起动发电机组1、将气管接头与发电机的进气接口相连接， 3、将线路保护器（交流以输出开关）关闭。
并使之紧固以防漏气。
注意：从沼气池到发电机组的进气管长不超过26米为宜！2、从交流输出插座上卸下所有负载。
4、将发电机组点火开关置于“开”位置。
4、手拉起动系列：轻轻拉起起动拉手，直感到有阻力为止，然后用力拉起，当发电机起动后，立刻轻轻将拉手放回。
注意：起动后请勿让起动拉手突然弹回，而是轻轻将拉手放回5、电起动系列：用手触按电起动按钮3秒钟左右，正常为两三次即可起动。
6、发动机起动后慢慢调节可调旋钮直至转速平稳机子不抖动为止。
7、机子出厂时，可调旋钮设置在利于沼气起动的位置，随气体燃料热值不同进行微调直至找到最佳工作点便于起动，新加料的沼气池气体热值比较低，旋钮往左边调为宜。
8、快速起动法：在气流畅通的情况下，用手把燃气管路撵住截止气流，按前面的方法起动发电机，机子起动的同时快速放开手，以便恢复气源。
撵这里4、发电机组使用方法注意：如欲使发电机组保持在最佳工作状态下，请遵守以下事项。
！警告：为防止电气错误使用，请务必将发电机组可靠接地，见图。
接地端子1、负载电器功率总和不得超过发电机额定功率。
2、电气设备，尤其是电机驱动装置在启动时，会产生很大的启动电流，下表将这些装置在连接好起动时参考，见表。
型式瓦特数 例起动 额定 装置 起动 额定白炽灯加热装置 X1X1白炽灯100W100V A(W)100V A(W)荧光灯 X2X1.5荧光灯40W80V A(W)60V A(W)电机驱动装置 X3~5X2电冰箱150W450~750V A(W)300V A(W)3、当在发电机上连接两个及两个以上的电器设备 3）接通线路保护器（将交流输出开关）置于“开”时，请按设备功率由大到小的顺序集依次启动。
位置。
1）起动发电机组，轻轻拉起起动拉手，直到感到有阻力时，用力拉起起动拉手，然后轻轻放回起动拉手。
2）将负载装置连接到发电机组。
5、停机步骤1关闭所有负载，关闭线路保护器，交流输出开关置 3、中断燃气管道气流的输送。
于“O F F”位置。
注意：如急需停止发电机组，可将点火开关置于“O F F”位置。
2、关闭点火开关。
在沼气池到发电机组的燃气管路上设置控制气流的6、维护保养维护周期表维修周期项目 每次使用前 使用20小时后 使用50小时后 使用100小时后 使用300小时后 机油检查 √机油更换 √空气滤清器检查 √空气滤清器清洗 √滤清器清洗 √火花塞清理 √气门间隙检查 √¤ 汽缸头清洗 √¤注：“¤”这些项目由特约经销商协助维护1更换机油1）旋开机油尺 2）旋开油螺塞2、火花塞 7、贮 存1）卸下火花冒 用户如果长时间不使用发电机组，需存放保管时，请按下列步骤进行。
2）卸下火花塞 1、旋开机油尺和放油螺塞，将机油放干净。
3）清理积炭 2、旋紧放油螺塞，并加注新机油到机油尺上限，再装好机油尺。
4）测量、调整火花塞间隙 3、将起动拉手轻轻拉起，直至感到有阻力为止。
5）装好火花塞及火花塞帽 4、将发电机组放到清洁地区。
三、机组主要技术参数表格中的机组型号包含1K W手拉式机组（单相） 、3K W手拉式机/电启式机组（单相、三相）。
型号 1G F-Z C3G F-Z C3G F-Z C D3G F-Z C S3G F-Z C D S发动机 型号 168F B188F188F D188F188F D 机种 强制风冷，四冲程顶置式发电机排气量（c m3） 196389最大功率k w(k w/r/m i n)2.7/36004.32/3600点火系统 无触点晶体管（T.C.L）启动系统 手拉反冲式 手拉反冲式/电启动连续工作时间（h） 16机油容量（L） 0.61.1发电机整机 额定频率（H z） 50额定电压（V） 230400额定功率（k V A） 1.03.0最大功率（V K A） 1.23.5耗气率（m3/k W h） 0.6~0.70.6~0.7总长度(m m） 525680总宽度(m m） 395510总高度(m m） 445550净重(k g） 4583四、使 用 说 明1、机组起动前的检查机油油位检查，机组起动前在平坦的地基表明检查机油。
１、打开加油盖，用干净抹布清洁机油尺；（位置在控制面板的中下部发动机箱体上）； ２、及那个机油尺插入加油口，如油位低于机油尺下限，需加机油；３、加注机油至机油尺上限；４、牢固装好机油尺。
2、机组起动、运行１、从交流插座拆除任何负载，并关闭交流输出开关（线路保护器）。
２、将停机开关置于“开”位置。
３、轻轻拉起起动手柄直至感到有阻力时，用力拉起。
４、机子空载运行抖动时，微调可调旋钮至机子转速稳定。
５、注意检查机组运行是否正常。
６、3、停机关闭交流输出开关（线路保护器）；关闭停机开关；拔出输出插头，切断燃气供给。
如果要紧急停止机组，可将停机开关置于“关”位置。
机组停机后应有充分时间让其自然冷却，不要急于收藏装箱，以防余热酿成火灾。
4、发电机使用注意事项为防止电气错误使用，请进行发电机组的可靠接地；首先起动机组，然后连接输出电缆，再接通交流输出开关（线路保护器）；一些电器设备，尤其是马达驱动装置在起动时产生很大起动电流；达到电器设备额定电流的3-5倍；请注意起动电流不能够超过机组的负荷。
接入两个以上负荷时，请依次先接通起动电流高的负荷五、维护保养要使机组能正常工作，必须认真严格执行机组的技术保养制度，以下介绍的技术保养是根据一般的情况拟制的，用户可视具体的工作情况作适当安排，但不能无故略省保养项目。
1、日常维护注意运行过程中机线有无异常现象，有无漏油、漏气现象，发现应及时排除，以防产生过重大事故。
检查曲轴箱内机油油面，不足时应添加至机油尺上面刻度线处，因油量不足或油质不佳会使发动机的曲轴、连杆、活塞、气阀等零件严重磨损，并引起重大事故。
检查各禁固螺钉有无松动并紧固之。
擦拭机组、去除污垢、保持机组整洁。
2、定期保养日常维护的全部内容更换曲轴箱内机油：当发电机工作时间累计满100小时应放尽机油，然后加足清洁机油（在出场后第一次工作20小时后应更换一次）机油牌号S A E10W-30，寒冷地区采取S A E50W-30。
检查发电机组各联接螺栓、发电机地脚螺栓有无松动。
每100小时清理火花塞和燃烧室，并调整火花塞间隙。
每300小时调整气门间隙。
3、正常维护程序在维护保养机组前，应认真观察机组结构，了解各个零部件联接关系，拆装有序，防止操作过程中出现混装就、漏装现象。
机组拆装过程中应防止损伤各零部件接合面及衬垫材料。
装配关每个零部件都应该进行清洁处理，装配场所应整洁文明，严防沙尘污染物、金属屑等杂物落入机体内。
各运行零部件应涂润滑油，装配完成后应及时检查其灵活性。
禁固各螺栓时，应先用手将螺栓旋入几圈，然后用工具拧紧。
装拆各密封面的螺栓时，应对称均衡受力，防止因受力不均损坏机件和影响密封性。
更换机油1、打开机油加注口盖（机油尺）；2、旋开放油螺栓，排除机油；3、装好放油螺栓；4、加注机油至机油尺油位上限；5、装好机油尺；6、推荐用油：S A E10W-30(最低气温在10摄氏度以下)；S A E5W-30(最低气温在-15摄氏度以下)。
火花塞维护：1、卸下火花塞帽，卸下火花塞；2、清除火花塞上的积炭；3、测量火花塞间隙，并调整到0.7~0.8m m范围。
3、长期停放的维护机组需长期停放不用时，应放尽化油器内的机油，清洁燃烧室、火花塞、活塞顶部的积炭，往汽缸内注入5毫升的润滑油，旋转曲轴几圈使之在汽缸体内分布均匀，装好机组并擦拭干净后装箱保存。
注意放置干燥通风的地方，防止受潮。
为保证机组运行可靠性和电气部分的绝缘性能，机组放2-3个月应取出运行4小时左右，以防止电气部分因受潮而严重影响机组运行安全。
六、故障分析与排除机组的故障原因与排除方法见下表：故障现象 故障原因分析 排除方法 备注起动困难或不能起动 气路、油路故障：燃气供给管道是否受阻沼气热值过低不可点燃缺机油机油粘度太大火花塞故障：积炭火花塞损坏电极间隙不对汽缸压缩不良：汽缸漏气活塞环漏气或磨损过大气门漏气或间隙过小其它：点火线圈跳火加注机油至刻度线排除堵塞气路现象加机油预热机油或更换为代温机油清除积炭更换火花塞天调整间隙至0.7-0.8m m（毫米）排除漏气（更换缸垫等）清除积炭，更换活塞，活塞环研磨气门，重新调整间隙更换点火线圈20故障现象 故障原因分析 排除方法 备注无电压输出 出故障原因分析输出开关处于断开位置输出线断输出开关过载跳闸接线断用电设备故障换至通位置修理或更换待恢复5分钟后拨至通位置焊接好排除用电设备故障电压不稳或失控电压调节器坏 更换电压调节器21故障现象 故障原因分析 排除方法 备注运转中 功率不足 加负荷熄火或转速上不去：气路堵塞空气滤清器堵塞燃气装置故障转速不稳并有敲击声：连杆小头与活塞销磨损后间隙变大汽缸与活塞磨损后间隙变大汽缸压缩不良：汽缸、活塞、活塞磨损过大或 活塞环卡死缸头垫损坏缸头螺栓未拧紧排除堵塞清洗空气滤清器修复间隙或更换零部件修复间隙或更换零部件更换磨损件，清洁更换卡死环更换缸头垫片拧紧螺栓22故障现象 故障原因分析 排除方法 备注运转不正常 突然停机 机子温度过高:新机运行负荷过大机油太脏燃烧室积炭过多风罩固定不紧，漏风严重排气管放炮：进、排气门密封不良机油消耗量过大：机油加注过多缸体、活塞、活塞环磨损过大火花塞故障点火线圈故障转速波动较大：混合气过稀或过浓适当降低负荷运行更换机油清除积炭固定好风罩，消除漏气研磨气门或调整气门间隙按规定加注机油更换磨损零部件更换火花塞更换点火线圈调节可调旋钮2324七、电气原理图3G F -Z C S3G F -Z C D S252627。
