2.2 卫星调制解调器使用

卫星调制解调器使用说明一、简介卫星调制解调器是一种用于卫星通信的设备，用于将数字信号转换为卫星可以传输的模拟信号，并在接收端将信号重新转换为数字信号。

本文将详细介绍卫星调制解调器的使用方法。

二、连接设备1. 将卫星天线通过同轴电缆连接到卫星调制解调器的卫星接口。

2. 将电视机或计算机通过HDMI或VGA线缆连接到卫星调制解调器的视频输出接口。

3. 将音频设备通过RCA或光纤接口连接到卫星调制解调器的音频输出接口。

4. 将电源线插入卫星调制解调器的电源接口，并将其连接到电源插座。

三、配置设置1. 打开卫星调制解调器的电源开关，等待设备启动。

2. 使用遥控器或面板上的按钮进入设备的设置界面。

3. 在设置界面中，选择卫星信号源，例如Astra或Hotbird等。

4. 根据卫星信号源提供的信息，设置卫星接收频率、极化方式和符号率等参数。

5. 配置视频输出设置，选择适合您的电视或计算机的分辨率和屏幕比例。

6. 配置音频输出设置，选择适合您的音频设备的格式和音量等参数。

7. 配置网络设置，选择有线或无线网络连接方式，并输入相应的网络信息。

四、搜索卫星信号1. 在配置完成后，返回到主界面，选择卫星信号搜索功能。

2. 启动卫星信号搜索，等待设备自动搜索并锁定卫星信号。

3. 在搜索过程中，您可以根据设备的提示调整卫星天线的方向和角度，以获得更好的信号质量。

4. 当设备成功搜索到卫星信号后，您将能够观看相应的电视频道或使用互联网功能。

五、使用注意事项1. 在使用卫星调制解调器时，确保设备和电视或计算机之间的连接稳定，避免松动导致信号中断。

2. 如果您遇到信号质量不佳或无法搜索到卫星信号的问题，可以尝试调整卫星天线的方向和角度，或者联系专业技术人员进行调试。

3. 在配置网络设置时，确保输入的网络信息准确无误，以确保设备能够正常连接到互联网。

4. 如果您需要观看加密的电视频道，可能需要购买相应的订阅或解锁服务。

5. 当设备长时间不使用时，建议关闭电源开关以节省能源。

卫星电视接收器调试说明书在现代科技的发展下，卫星电视接收器为我们带来了丰富多样的电视节目。

然而，要想顺利接收并享受到清晰稳定的卫星电视信号，正确的调试是至关重要的。

下面将为您详细介绍卫星电视接收器的调试方法。

一、调试前的准备工作1、确认接收器和卫星天线的型号与规格首先，您需要了解自己所使用的卫星电视接收器和卫星天线的型号、规格以及相关参数。

这通常可以在设备的包装盒、说明书或者设备本身的标签上找到。

2、选择合适的安装位置卫星天线应安装在开阔、无遮挡的地方，以确保能够清晰地接收到卫星信号。

避免将其安装在靠近大树、高楼、电线杆等可能会阻挡信号的物体附近。

同时，要考虑到天气因素，如避免安装在容易积水或遭受强风的位置。

3、准备必要的工具调试过程中可能需要用到螺丝刀、扳手、指南针、水平仪等工具，提前准备好以便顺利进行操作。

4、了解所在地区的卫星参数不同地区接收的卫星可能不同，您需要获取所在地区对应的卫星名称、经度、频率等参数。

这些信息可以通过网络搜索、咨询当地的卫星电视服务提供商或者相关的技术论坛获取。

二、卫星天线的安装1、组装卫星天线按照卫星天线的说明书，将各个部件正确组装起来。

确保连接牢固，螺丝拧紧。

2、调整天线方向使用指南针确定正南方向（北半球），然后根据所接收卫星的经度，计算出大致的方位角和仰角。

方位角是指天线在水平方向上的角度，仰角则是天线在垂直方向上的角度。

可以使用水平仪和角度测量工具来辅助调整。

3、固定卫星天线在调整好天线的方向和角度后，使用膨胀螺丝或其他固定装置将天线牢固地固定在安装位置上，防止其在使用过程中发生移动。

三、连接卫星电视接收器1、连接卫星天线与接收器使用同轴电缆将卫星天线的输出端口与卫星电视接收器的输入端口连接起来。

确保连接紧密，插头插到位。

2、连接电视与接收器使用 AV 线（通常包括黄色的视频线、红色和白色的音频线）将卫星电视接收器的输出端口与电视的相应输入端口连接。

3、接通电源将卫星电视接收器和电视分别接通电源。

以我给的标题写文档，最低1503字，要求以Markdown文本格式输出，不要带图片，标题为：卫星监控系统安装方案# 卫星监控系统安装方案---## 一、综述卫星监控系统是一种利用卫星技术进行远程监控和数据传输的系统，在宽广的领域有着广泛的应用。

本文档将介绍卫星监控系统的安装方案，包括硬件设备的选择与安装、网络连接的建立以及系统的配置与调试。

## 二、硬件设备选择与安装### 1. 卫星天线卫星天线是卫星监控系统中最重要的硬件设备之一，它负责接收卫星信号并将其转化成数据。

在选择卫星天线时，需要考虑以下因素：- 频率范围：根据系统所使用的卫星频段选择适当的卫星天线。

- 增益：较高的增益可以提高接收信号的强度。

- 天线尺寸：根据场地环境和安装条件选择合适大小的卫星天线。

安装卫星天线时，需要确保其与卫星的视线畅通，并根据天线厂家提供的安装手册进行正确安装。

### 2. 卫星调制解调器卫星调制解调器用于将接收到的卫星信号转化成可用的数据，并将发送的数据转化为卫星信号进行传输。

在选择卫星调制解调器时，需要考虑以下因素：- 支持的协议：选择能够支持系统所使用的协议的卫星调制解调器。

- 数据传输速率：根据系统需求选择适当的数据传输速率。

- 接口类型：与其他设备的连接方式，如以太网接口、串口等。

安装卫星调制解调器时，需要按照其安装手册进行正确连接和设置。

### 3. 数据存储设备数据存储设备用于存储卫星监控系统接收到的数据。

根据系统需求和数据量大小，选择适当的数据存储设备，如硬盘、固态硬盘或网络存储设备，并按照其安装手册进行正确连接和设置。

### 4. 其他设备根据具体的系统需求，还可以选择其他硬件设备，如传感器、摄像头等。

这些设备通常需要与卫星调制解调器或数据存储设备进行连接和设置。

## 三、网络连接建立卫星监控系统需要建立网络连接，以便将数据传输到远程监控中心。

在建立网络连接时，需要考虑以下因素：### 1. 网络设备选择适当的网络设备，如路由器、交换机等，根据系统规模和数据传输需求进行配置。

卫星调制解调器工作原理
卫星调制解调器是用于在卫星通信系统中传输和接收信号的设备。

其工作原理如下：
1. 调制：输入的数据信号经过调制处理，转换为适合在卫星通信信道中传输的信号。

调制处理涉及多种技术，包括调频调制（FM）、相位调制（PM）和频率调制（FSK）等。

2. 增益调整：调制后的信号可能经过一系列中继转发过程后衰减，因此需要通过增益调整使得信号的功率适合传输和接收。

3. 频率转换：在发送和接收过程中，可能需要进行频率转换，将信号从一个频率带转换到另一个频率带。

这是为了避免与其他信号的干扰，以及满足卫星通信系统的频率规划要求。

4. 前向纠错编码：为了提高信号的可靠性和抗干扰能力，通常会对信号进行前向纠错编码。

这意味着在发送端对数据进行编码，在接收端进行解码，可以恢复原始的数据，即使在数据传输过程中有一定的误差。

5. 解调：接收到的信号经过解调处理，将它从转换为传输信号时的格式恢复为原始的数据信号。

解调过程与调制过程相反，具体涉及到多种技术，包括解频调制（FM 解调）、解相调制（PM 解调）和解频调制（FSK 解调）等。

6. 後預處理：解调过程后，可能需要进行后处理，包括降噪、滤波和增益调整等操作，以最终得到清晰的数据信号。

7. 数据输出：最后，数据信号输出到相应的终端设备，如计算机、电话等，供用户使用。

通过以上的步骤，卫星调制解调器能够实现数据的传输和接收，并在传输过程中提高信号的可靠性和抗干扰能力。

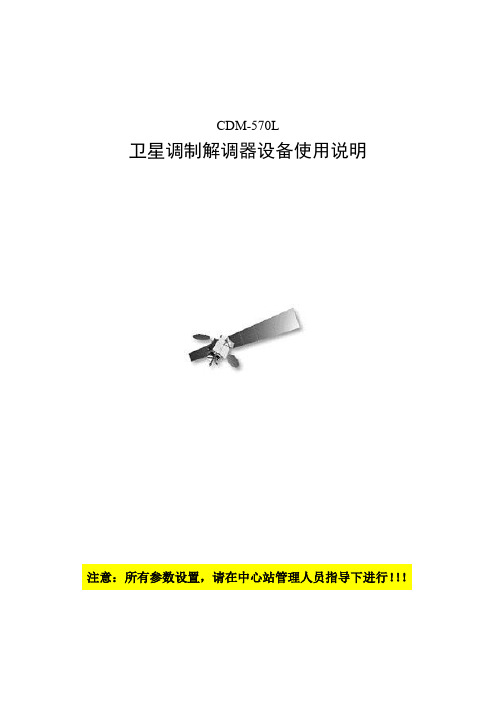

CDM-570L卫星调制解调器设备使用说明注意：所有参数设置，请在中心站管理人员指导下进行！！！一、卫星调制解调器设备介绍本系统卫星调制解调器选用美国ComtechEFData公司生产的CDM-570L。

CDM-570L是一台L波段中频的调制解调器，支持连接LNB和BUC射频设备。

支持快捕解调，可通过升级支持Turbo Product Codec编码，也可升级到支持8PSK 和16-QAM调制。

卫星调制解调器CDM-570LCDM-570L的设计是以固件( firmware)和可编程门阵列(FPGA)为基础, 通过串口可容易地对内部闪存(Flash)进行升级。

在1U的设备封装里提供了高灵活性和出色的性能。

主要性能●950-1950 MHz L波段中频●数据速率从2.4 kbps到5 Mbps●快速捕获解调（±32 kHz捕获范围，64 kbps，1/2 QPSK：平均150毫秒）●最高可支持BPSK，QPSK，OQPSK，8-PSK，16-QAM多种调制方式●前向纠错可支持Turbo Product Codec，维特比，Reed-Solomon和TCM●自动上行功率控制（AUPC）及EDMAC功能●支持非平衡环路时钟●内置1:1备份控制器（Y-电缆用于数据，简单和并非昂贵的外部切换模块用于IF切换）●可支持和连接LNB、BUC●可提供BUC 10MHz参考信号和建立FSK通信，BUC供电电源可选●LNB供电和外10MHz参考●后向兼容CDM-500/CDM-550，CDM-550T和CDM-600、CDM-600L●支持以太监控接口●可选IP数据接口模块●可配外置1:1和1:10冗余切换开关Turbo Product Codec●CDM-570L提供传统的前项纠错（FEC）方式外，还可升级支持TurboProduct Codec (TPC)编码作为选项。

TPC技术提高了编码增益，降低了编码延时，并提供可观的带宽节省。

调制解调器设备安全操作规定调制解调器是一种将数字信息转换为模拟信号传输，并将模拟信号转化为数字信号接收的设备。

它经常用于计算机网络中进行数据通信。

因此，对于调制解调器设备的使用和安全管理是很重要的。

为保障设备的安全和用户的个人信息，制定以下操作规定：1. 设备安装安装前，要检查设备是否有外观破损。

如发现破损，应立即发起维修申请。

非专业人士不得私自拆卸、修理或改动设备。

2. 设备接口调制解调器设备的电缆和接口要连好，并检查连接是否牢固。

设备接口与前台的通信线路要隔离，并且尽可能地使用物理隔离来保护设备的信息安全。

3. 设备使用设备上面有几个按钮、LED灯和LCD屏幕。

要保证使用期间，设备不要受到潮湿、高温、低温、日晒等不利影响。

在使用前，需要熟悉设备说明书，以免误操作而导致设备损坏或安全事件。

4. 账号和密码登录调制解调器的账号和密码需要定期修改，每次使用后要退出并关闭设备连接。

在设置密码时，要使用大写字母、小写字母、数字和特殊符号的组合。

并要遵守强密码规则：长度不少于8位，并且更换密码周期不少于三个月。

5. 远程控制调制解调器设备通常有远程控制功能。

在使用远程控制时，要注意设备的连接方式安全，定期查看设备日志和安全警报，并进行安全漏洞扫描和修补、系统更新。

6. 硬件加密可采用硬件加密功能来加强调制解调器设备的安全。

通过采用硬件加密芯片，可以在设备通讯的过程中对信息进行加密，保护设备的信息安全。

7. 安全设置设置访问控制规则，对外访问限制。

在路由器界面上，可以设置一个黑名单，这样就可以限制路由器访问了。

8. 系统更新调制解调器的安全性需要保证。

因此在使用设备时，建议实时进行系统更新以保障设备的安全运行。

同时，也需要制定适合公司和部门实际情况的安全管理规定，并定期向设备的用户进行安全演练。

综上所述，为实现调制解调器设备的安全管理，需要以设备安装、账号和密码、远程控制、硬件加密、安全设置、系统更新等方面为重点进行防范和治理。

路由器和调制器解调器设置路由器和调制解调器设置文档1·路由器设置1·1 连接路由器1·1·1 确保路由器与电源插座连接正常1·1·2 使用网线将路由器与调制解调器连接1·2 访问路由器界面1·2·1 打开浏览器，输入默认网关IP地质1·2·2 输入默认用户名和密码登录路由器管理界面 1·3 设置WiFi网络1·3·1 填写WiFi网络名称（SSID）和密码1·3·2 选择适当的加密方式，如WPA2-PSK1·3·3 设置WiFi频段（2·4GHz或5GHz）和信道 1·4 配置路由器安全设置1·4·1 更改默认登录用户名和密码1·4·2 启用防火墙保护1·4·3 限制无线访问控制，只允许已知设备连接1·5 更新路由器固件1·5·1 检查并最新的路由器固件版本1·5·2 在路由器管理界面上进行固件更新2·调制解调器设置2·1 连接调制解调器2·1·1 确保调制解调器与电源插座连接正常2·1·2 使用网线将调制解调器与电缆电视或方式线路连接2·2 配置互联网连接2·2·1 在调制解调器管理界面上选择适当的互联网连接类型（如ADSL、光纤宽带等）2·2·2 根据网络服务提供商提供的信息填写相关设置，如PPPoE用户名和密码等2·3 测试互联网连接2·3·1 确保调制解调器成功连接到互联网2·3·2 打开浏览器，访问一个网站，确认互联网连接正常附件：无法律名词及注释：●路由器：一种网络设备，用于将数据包从一个网络传输到另一个网络。
