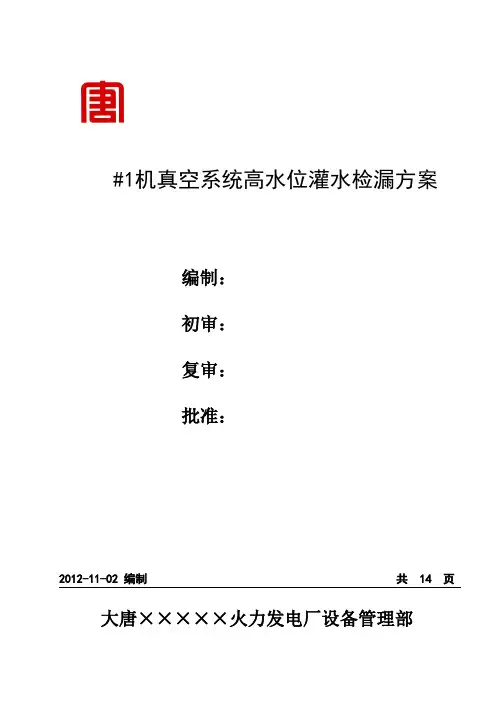

最新1机真空系统高水位灌水检漏方案汇总

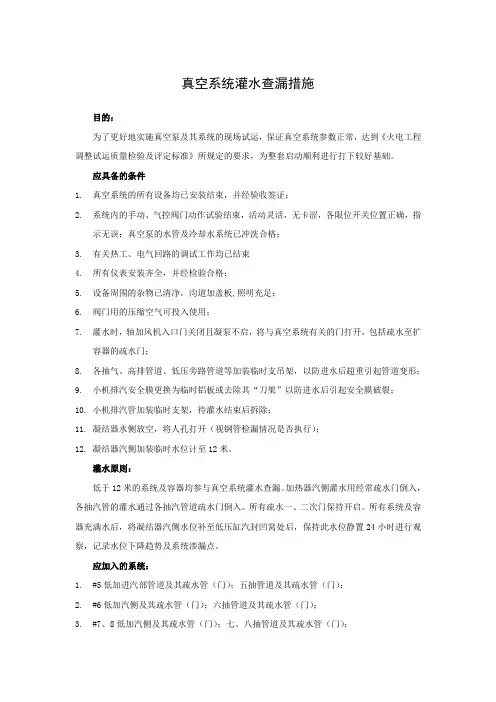

真空系统灌水查漏措施目的：为了更好地实施真空泵及其系统的现场试运，保证真空系统参数正常，达到《火电工程调整试运质量检验及评定标准》所规定的要求，为整套启动顺利进行打下较好基础。

应具备的条件1.真空系统的所有设备均已安装结束，并经验收签证；2.系统内的手动、气控阀门动作试验结束，活动灵活，无卡涩，各限位开关位置正确，指示无误；真空泵的水管及冷却水系统已冲洗合格；3.有关热工、电气回路的调试工作均已结束4.所有仪表安装齐全，并经检验合格；5.设备周围的杂物已清净，沟道加盖板,照明充足；6.阀门用的压缩空气可投入使用；7.灌水时，轴加风机入口门关闭且凝泵不启，将与真空系统有关的门打开，包括疏水至扩容器的疏水门；8.各抽气、高排管道、低压旁路管道等加装临时支吊架，以防进水后超重引起管道变形；9.小机排汽安全膜更换为临时铝板或去除其“刀架”以防进水后引起安全膜破裂；10.小机排汽管加装临时支架，待灌水结束后拆除；11.凝结器水侧放空，将人孔打开（视钢管检漏情况是否执行）；12.凝结器汽侧加装临时水位计至12米。

灌水原则：低于12米的系统及容器均参与真空系统灌水查漏。

加热器汽侧灌水用经常疏水门倒入，各抽汽管的灌水通过各抽汽管道疏水门倒入。

所有疏水一、二次门保持开启。

所有系统及容器充满水后，将凝结器汽侧水位补至低压缸汽封凹窝处后，保持此水位静置24小时进行观察，记录水位下降趋势及系统渗漏点。

应加入的系统：1.#5低加进汽部管道及其疏水管（门）；五抽管道及其疏水管（门）；2.#6低加汽侧及其疏水管（门）；六抽管道及其疏水管（门）；3.#7、8低加汽侧及其疏水管（门）；七、八抽管道及其疏水管（门）；4.轴加汽侧及其疏水管（门）；汽封回汽管、门杆回汽管，管道及其疏水管（门）；5.汽封进汽管及其疏水管（门）；6.轴加水封筒管系；7.#1、2汽泵密封水回水水封筒管系；8.#5、6、7、8加热器危急疏水管道及疏水门；9.#6、7、8加热器运行排空气门；10.#3高加汽侧及其疏水管（门）；三抽管道及其疏水管（门）；11.四抽管道及其疏水管（门）；12.一抽管道及其疏水管（门）；13.高排逆止门管道及其疏水管（门）；14.小机各疏水管及（门）；15.除氧器放水管道；16.杂项疏水至疏扩各疏水一次门及旁路门后管系；17.#1、2小机排汽蝶阀门前疏水管及门；18.真空泵入口管道（至真空泵入口气控蝶阀处）关闭真空破坏门，开启凝结器东西侧抽空气门；19.汽轮机本体疏水管道及疏水一次门后；20.疏扩减温水、低旁减温水、三级减温水、低负荷喷水等一次门及旁路门后管道及阀门；21.凝泵抽空气管及入口管。

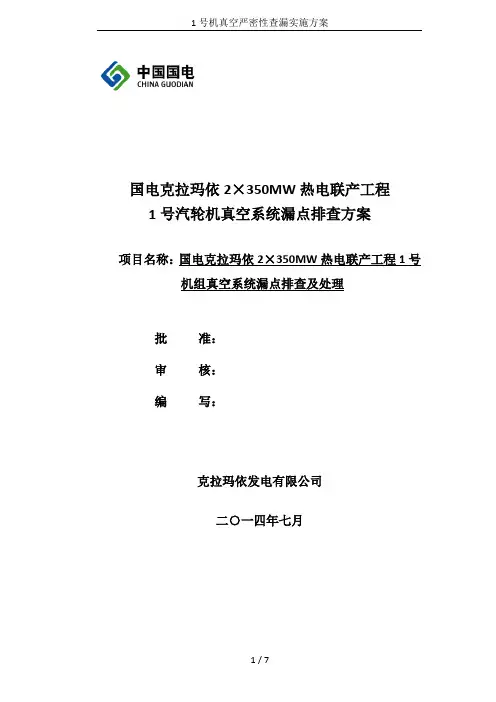

1号机真空严密性查漏实施方案国电克拉玛依2×350MW热电联产工程1号汽轮机真空系统漏点排查方案项目名称：国电克拉玛依2×350MW热电联产工程1号机组真空系统漏点排查及处理批准：审核：编写：克拉玛依发电有限公司二○一四年七月1号汽轮机真空系统漏点排查方案1、成立专项领导小组（1）成立专项领导小组职责：运行：检修：（2）查漏原则：无论之前所有检查结果和成绩如何，一切从零开始进行新一轮检查。

（3）会议组织：小组于2014年7月21日周一召开首次会议，以后每三天或一周召开一次碰头会，总结经验，部署下一步行动；2、真空严密性控制目标汽轮机真空系统严密性是关系到汽轮机安全、经济运行的一项重要指标。

真空系统严密性评价指标：真空下降速度≤260Pa/min为合格；真空下降速度≤200Pa/min为良好；真空下降速度≤100Pa/min为优秀。

3、运行重点检查部位和外接系统漏点控制措施（运行专业组负责）（1）五段抽汽安全阀、凝汽器低压缸中分面结合部位；（2）高加危急疏水等部位做运行试验；（3）外接系统中所有阀门必须经过严密性检查，检查处于负压状态的阀门是否采用了真空型或水封型阀门，高、低旁阀、高排通风阀等运行检查是否内漏；（4）汽轮机低压缸前后轴封、给泵汽轮机轴封等通过调整轴封供汽压力进行试验，判断供汽量是否满足隔绝空气条件；（5）给水泵汽轮机排汽缸和主机低压缸法兰连接结合面该位置变形量大易产生泄漏；（6）外接系统管道保温在保温前是否有遗留的孔洞或未安装的测点；（7）主机及小机轴封部位（重点为排查B小机）；（8）主机及小机向空排气门（重点为排查B小机）；（9）厂区采暖加热器及加热器底部疏水至凝结器疏扩相关管道阀门；（10）厂区采暖供、回水集箱运行排气至凝结器疏扩相关管道及阀门；（11）厂区采暖加热器运行排气至凝结器疏扩相关管道及阀门。

重点控制部位：本次查漏以普查为主，对所有可能发生泄漏的部位地毯式进行检查，但根据前期检查结果，尤其对以下部位需要重点关注。

凝汽器真空灌水查漏措施编写：初审：审核：批准：凝汽器真空灌水查漏措施为了改善机组真空，特在#2机中修期间对#2机真空系统进行查漏，从而消除真空漏点，提高汽机效率。

一、灌水查漏范围1、凝汽器汽侧及管道阀门、法兰2、真空系统及管道阀门、法兰3、本体疏水扩容器及管道阀门、法兰4、低加疏水系统及管道阀门、法兰5、低压抽气管道阀门、法兰6、低压旁路系统及管道阀门、法兰二、真空灌水查漏注意事项1、高中压缸内壁温度大于100℃时，将严禁进冷水2、注意检查气缸温度变化,防止气缸进水造成上下缸温差大的现象发生3、注意监视凝汽器水位上升情况,加强对注水系统及隔离系统检查,注意是否存在阀门漏泄,防止隔离系统进水4、出现大量漏水时应及时停止灌水,待漏点消除后再继续灌水5、查漏工作结凝汽器汽侧放水时应注意控制排污水位6、凝汽器灌水查漏工作结束后系统应充分疏水三、操作步骤1、盘车停运并切电2、循环泵停运,切电；关闭凝汽器进出口门并切电；3、开启凝汽器水侧前、后水室排空门,后水室放水门4、开启凝汽器进水门后、出水门前放水门，注意胶球泵坑水位5、凝汽器底部加装临时支撑,灌水相关管道支吊加固、加强6、凝汽器水侧放尽水后打开凝汽器水侧人孔门7、凝结泵切电;关闭凝结泵入口门,空气门8、关闭凝结水再循环调整门、手动门、旁路门9、关闭凝汽器汽侧放水门一、二次门10、凝汽器加装高位灌水临时水位计11、关闭轴加风机进口门、旁路门;关闭轴加汽侧放水门、排空门;关闭轴封回汽总门、高中压轴封回汽门、低压轴封回汽门12、关闭#7、#6、#5、#4各低加汽侧放水门、水侧排空门13、开启#7、#6、#5、#4各低加汽液两相流进、出口门14、低加疏水泵切电；出、入口门关闭15、关闭#2机一、二、三、四、五段各抽气逆止门、电动门16、检查关闭#2机一、二、三、四、五段各抽气管道所有疏水门17、检查关闭所有进入高、低压疏水扩容器的疏水气动门、手动门18、检查关闭高、低压疏水扩容器减温水调整门及前、后手动门、旁路门开启主汽管道疏水排大气门19、关闭倒暖电动门、调整门；通风阀(VV)；事故排放阀(BDV)20、关闭低旁减温水门、轴封减温水门、低喷减温水门、三级减温水门21、关闭轴封系统调整门、旁路门、手动门22、水位灌至低压轴封洼窝下100MM处,维持水位8小时检查漏点并做标记。

#5机组真空系统查漏措施#5汽轮机真空严密性修前约700Pa/min左右，此项指标严重影响机组的经济性，为降低机组真空值，使其达到华能集团优秀两型企业200Pa/min的目标，特制订如下查漏措施，望相关单位认真执行。

1、将凝结器喉部膨胀节护板割除，全面检查膨胀节有无裂纹渗漏情况。

2、对轴封系统管路进行检查，重点检查低压轴封供、回汽膨胀节。

对低压前后轴封进汽腔室进行灌水检漏。

3、结合热力系统优化改造项目对负压系统部分无用的疏放水阀门及管道进行割除并封堵严密。

4、对#5低加汽侧安全阀疏水管路引接至地沟，避免影响真空严密性。

5、对下列负压系统影响真空的疑点阀门进行解体检查，确保修后严密不漏。

⑴、辅汽联箱疏水至地沟门⑵、辅汽至轴封供汽调门后疏水至地沟门⑶、主蒸汽至轴封供汽管道疏水至地沟门⑷、凝结器真空破坏门⑸、凝结器汽测放水门6、对低压缸两侧检修平台拆除，全面检查各压力、温度表管封堵是否严密。

7、对轴加水封带地下管道处打地面后进行认真检查。

8、对低压前后轴封供回汽管路穿越凝结器处的焊缝进行探伤检查。

9、核实轴封洼窝疏水管路接口位置，分析是否存在漏空气影响真空可能。

对凝结器汽侧进行注水检漏工作，注水至低压轴封洼窝高限，全面检查下列负压系统管道、阀门、法兰、焊缝、等部位是否渗漏。

（为便于检查已将部分管路保温拆除）⑴、#6、7、8低加汽侧及与#6、7、8低加汽侧相连的各附属设备和管道（#7、8低加汽侧放水管道、低加汽侧运行排气至凝汽器管路等）⑵、小机排汽管道各热工测点、膨胀节、人孔门、大气膜无漏点。

⑶、本体疏水扩容器、危急疏水扩容器人孔门、膨胀节、焊缝无漏点。

⑷、5%旁路疏水扩容器焊缝及人孔门无漏点，5%旁路疏水管道的疏水门关闭严密。

⑸、凝结水泵入口管路及附件10、汽轮机本体检修工作全部结束后，启动真空泵干拉真空，利用氦质谱检漏仪及鸡毛毯子等工具对附件中负压系统漏点排查部位进行全面检查（见附件）。

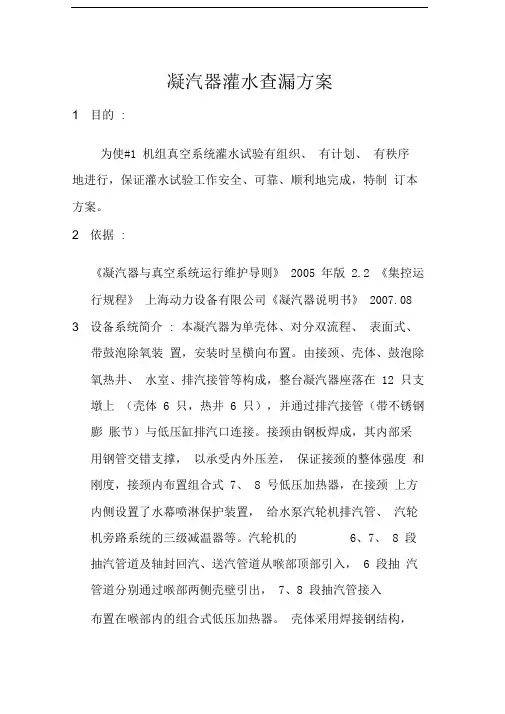

凝汽器灌水查漏方案1 目的 :为使#1 机组真空系统灌水试验有组织、有计划、有秩序地进行，保证灌水试验工作安全、可靠、顺利地完成，特制订本方案。

2 依据 :《凝汽器与真空系统运行维护导则》 2005 年版 2.2 《集控运行规程》上海动力设备有限公司《凝汽器说明书》 2007.08 3 设备系统简介 : 本凝汽器为单壳体、对分双流程、表面式、带鼓泡除氧装置，安装时呈横向布置。

由接颈、壳体、鼓泡除氧热井、水室、排汽接管等构成，整台凝汽器座落在 12 只支墩上（壳体 6 只，热井 6 只），并通过排汽接管（带不锈钢膨胀节）与低压缸排汽口连接。

接颈由钢板焊成，其内部采用钢管交错支撑，以承受内外压差，保证接颈的整体强度和刚度，接颈内布置组合式 7、 8 号低压加热器，在接颈上方内侧设置了水幕喷淋保护装置，给水泵汽轮机排汽管、汽轮机旁路系统的三级减温器等。

汽轮机的6、7、 8 段抽汽管道及轴封回汽、送汽管道从喉部顶部引入， 6 段抽汽管道分别通过喉部两侧壳壁引出， 7、8 段抽汽管接入布置在喉部内的组合式低压加热器。

壳体采用焊接钢结构，并用钢管作加强件，内有管板、冷却管束、中间隔板和支撑杆等加强件。

管板与端盖连接，将凝汽器壳体分为蒸汽凝结区和循环水进出口水室；中间隔板用于管束的支持和固定。

机组的各处疏水包括高低压加热器危急放水排入凝汽器两侧的疏水扩容器。

凝汽器的自重和水重都由基础承受，不作用在低压外缸上。

凝汽器热井正常运行时水容积约 60 吨，灌水查漏过程中，水位上升至 6.3 米，水量约为 700 吨，水位升至 12.6 米下方喉部位置，水量约为 1200 吨。

（是否需要加临时支撑）4 灌水范围 :4.1 凝汽器汽侧，相关系统的管道、阀门、法兰。

4.2 本次灌水至汽机房 12.6 米下方喉部处，主要检查钛管泄漏情况及真空系统严密性情况。

5 组织分工 :5.1 当值值长负责现场组织指挥，对系统检查负责。

5.2 专工负责技术指导，负责检查安全措施的落实。

630MW机组真空系统灌水查漏技术方案1灌水目的检查机组真空系统有无漏点，以便在检修中及时消除，提高机组真空系统的严密性。

2灌水时间机组大小修时真空系统检修完工，凝结水系统恢复运行前，凝汽器灌满水维持24小时。

3灌水高度灌水高度为低压缸与凝汽器排汽接管连接处约300mmm,检修单位应在灌水目标高度做好明显标记。

4组织措施4.1技术方案须经总工程师批准。

4.2查漏由安生部主任主持。

4.3查漏由大修试运组组长组织,安生部、发电部、检修部汽机专工、大修单位汽机专工、施工负责人及班组相关人员参加。

4.4现场指挥由当值值长负责,运行人员负责操作。

5技术措施：5.1真空系统管道、阀门和与该系统有关设备的检修工作已经完毕。

5.2凝汽器灌水对汽轮机本体检修没有影响。

5.3检修人员应做好如下措施：5.3.1在A、B小机排汽蝶阀膨胀节两端装设枕木并垫实。

5.3.2装设不低于13.7m的临时水位计,并在灌水高度终点做好明显标记。

5.4试验中关闭以下阀门：5.4.1凝结水系统阀门：序号阀门名称序号阀门名称1A凝泵入口电动门13凝结水至B疏扩减温水调门后手动门2B凝泵入口电动门14凝结水至B疏扩减温水旁路手动门3A凝泵出口电动门15轴加再循环调整门后放水手动门4B凝泵出口电动门16凝结水至疏扩减温水调门后放水门5A凝泵入口滤网排污门17A凝泵运行抽空气门6B凝泵入口滤网排污门18B凝泵运行抽空气门7A凝泵入口滤网排气门19凝泵入口母管放水手动门8B凝泵入口滤网排气门20轴加出口再循环调整门后手动门9低背压凝汽器低部放水门（4台）21轴加出口再循环旁路手动门10高背压凝汽器低部放水门（4台）22凝结水至补充水箱调整门后手动门11凝结水至A疏扩减温水调门后手动门23凝结水至补充水箱旁路手动门12凝结水至A疏扩减温水旁路手动门245.4.2主、再热蒸汽及汽机本体疏水阀门：序号阀门名称序号阀门名称1左侧主蒸汽管道疏水电动门131、3号导汽管疏水至疏扩气动门2左侧主蒸汽管道疏水气动门142、4号导汽管疏水至疏扩电动门3右侧主蒸汽管道疏水电动门152、4号导汽管疏水至疏扩气动门4右侧主蒸汽管道疏水气动门16高压排汽区疏水至疏扩气动门1、25高排通风阀17高压外缸疏水至疏扩气动门1、26高排逆止门前疏水电动门18高压内缸疏水至疏扩气动门1、27高排逆止门前疏水气动门19左侧平衡管疏水至疏扩气动门1、28高排逆止门后疏水电动门201、3号中导汽管疏水至疏扩电动门9高排逆止门后疏水气动门211、3号中导汽管疏水至疏扩气动门10热再管道疏水电动门222、4号中导汽管疏水至疏扩电动门11热再管道疏水气动门232、4号中导汽管疏水至疏扩气动门121、3号导汽管疏水至疏扩电动门245.4.3主、小机轴封系统疏水阀门：序号阀门名称序号阀门名称1轴加放水至地沟手动门12A小机高压缸疏水手动门2轴加“U”型疏水管注水手动门13A小机高压缸疏水气动门3轴封母管各疏水至凝汽器手动1、2次门14B小机高压缸疏水手动门4轴封母管溢流至凝汽器调手动总门15B小机高压缸疏水气动门5轴封母管各疏水至凝汽器旁路门16A小机平衡管疏水手动门6B小机轴封母管疏水手动门17A小机平衡管疏水气动门7B小机轴封母管疏水气动门18B小机平衡管疏水手动门8A小机低压缸疏水手动门19B小机平衡管疏水气动门9A小机低压缸疏水气动门20A小机轴封母管疏水手动门10B小机低压缸疏水手动门21A小机轴封母管疏水气动门11B小机低压缸疏水气动门22A、B小机各进汽管疏水至凝汽器电动门注：因轴封系统本次A修优化项目较多，请运行人员在布置隔离措施时本着“与凝汽器相连的疏水门均应关闭”的原则，结合优化后的系统布置安措。

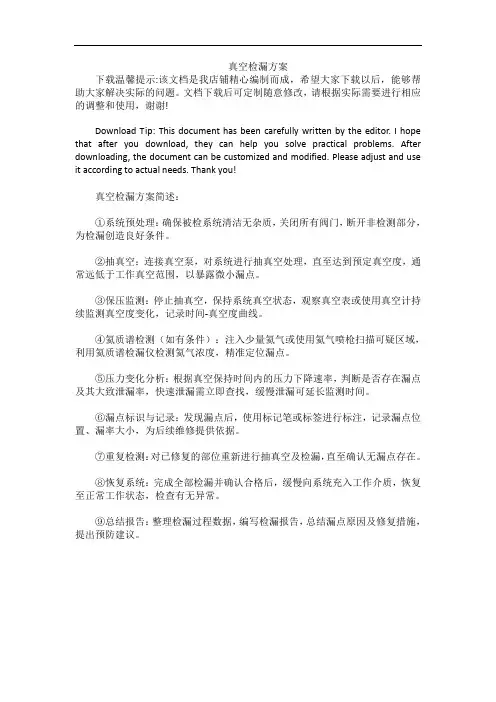

真空检漏方案下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!真空检漏方案简述：①系统预处理：确保被检系统清洁无杂质，关闭所有阀门，断开非检测部分，为检漏创造良好条件。

②抽真空：连接真空泵，对系统进行抽真空处理，直至达到预定真空度，通常远低于工作真空范围，以暴露微小漏点。

③保压监测：停止抽真空，保持系统真空状态，观察真空表或使用真空计持续监测真空度变化，记录时间-真空度曲线。

④氦质谱检测（如有条件）：注入少量氦气或使用氦气喷枪扫描可疑区域，利用氦质谱检漏仪检测氦气浓度，精准定位漏点。

⑤压力变化分析：根据真空保持时间内的压力下降速率，判断是否存在漏点及其大致泄漏率，快速泄漏需立即查找，缓慢泄漏可延长监测时间。

⑥漏点标识与记录：发现漏点后，使用标记笔或标签进行标注，记录漏点位置、漏率大小，为后续维修提供依据。

⑦重复检测：对已修复的部位重新进行抽真空及检漏，直至确认无漏点存在。

⑧恢复系统：完成全部检漏并确认合格后，缓慢向系统充入工作介质，恢复至正常工作状态，检查有无异常。

⑨总结报告：整理检漏过程数据，编写检漏报告，总结漏点原因及修复措施，提出预防建议。

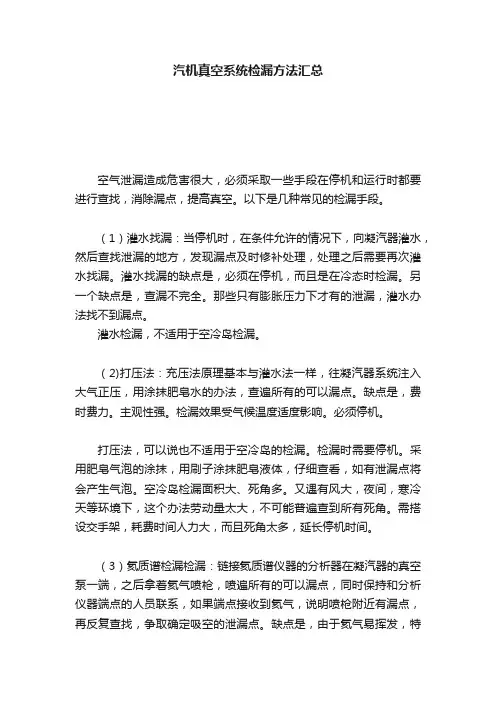

汽机真空系统检漏方法汇总空气泄漏造成危害很大，必须采取一些手段在停机和运行时都要进行查找，消除漏点，提高真空。

以下是几种常见的检漏手段。

（1）灌水找漏：当停机时，在条件允许的情况下，向凝汽器灌水，然后查找泄漏的地方，发现漏点及时修补处理，处理之后需要再次灌水找漏。

灌水找漏的缺点是，必须在停机，而且是在冷态时检漏。

另一个缺点是，查漏不完全。

那些只有膨胀压力下才有的泄漏，灌水办法找不到漏点。

灌水检漏，不适用于空冷岛检漏。

（2)打压法：充压法原理基本与灌水法一样，往凝汽器系统注入大气正压，用涂抹肥皂水的办法，查遍所有的可以漏点。

缺点是，费时费力。

主观性强。

检漏效果受气候温度适度影响。

必须停机。

打压法，可以说也不适用于空冷岛的检漏。

检漏时需要停机。

采用肥皂气泡的涂抹，用刷子涂抹肥皂液体，仔细查看，如有泄漏点将会产生气泡。

空冷岛检漏面积大、死角多。

又遇有风大，夜间，寒冷天等环境下，这个办法劳动量太大，不可能普遍查到所有死角。

需搭设交手架，耗费时间人力大，而且死角太多，延长停机时间。

（3）氦质谱检漏检漏：链接氦质谱仪器的分析器在凝汽器的真空泵一端，之后拿着氦气喷枪，喷遍所有的可以漏点，同时保持和分析仪器端点的人员联系，如果端点接收到氦气，说明喷枪附近有漏点，再反复查找，争取确定吸空的泄漏点。

缺点是，由于氦气易挥发，特别是迅速上漂到一大片面积。

难以定为漏点。

对于死角难以攀登喷气。

类似的方法还有卤素法等。

氦质谱检漏，不适用于空冷岛检漏。

空冷岛的露天倾斜结构，使得氦气瞬间挥发掉，特别是遇到有风的天气。

（4）超声波检漏：超声波检漏，简便方便。

原理是，对于泄漏产生的超声波，进行波长的倍减，使得泄漏超声波的频率，经过几次倍减，达到人耳能听到的频率，以达到识别泄漏点的目的。

缺点是，在倍减超声波的同时，也倍减了其他噪音的频率。

解决不了噪音干扰的难题。

由于周边的噪音，使得泄漏超声波被周边噪音淹没，很多漏点有误判。

检漏不完整，遗漏和误判多。

2#机主机真空系统及凝汽器灌水查漏运行技术措施一. 灌水查漏目的:1.检查与凝汽器真空系统连接的管道、阀门（各管道一次门与凝汽器连接管是否有泄漏现象),保证真空系统严密性.2.检查凝汽器钛管及其管板是否漏点，保证机组运行时凝结水水质合格；二. 本次查漏范围：1.先灌水至凝汽器壳体与接颈焊缝200mm以下略低位置（就地位置大约淹没7、8＃低加2/3的位置就可以了)，维持此高水位时间不超过2个小时，检查完真空系统后迅速方水到6.9米汽侧人孔门下方淹没钛管，维持准备加荧光粉进行凝气器钛管查漏。

三. 查漏方案:1.查漏原则：凝汽器及真空系统灌水查漏补水方式为通过凝输泵向凝汽器内补充除盐水,直到水位灌至要求的位置，在灌水过程中应加强对凝汽器底部支撑的检查,防止凝汽器壳体变形。

在水位灌至要求高度后，进行全面检查,如无法确认凝汽器钛管是否存在泄漏,应考虑加入荧光粉查漏，启动凝结水泵打循环2小时后检查,若有漏点根据漏点高度或处理措施确定放水位置放水，在处理后根据泄漏部位及处理情况,经检修人员确认后确定是否需要再次灌水查漏，灌水查漏后水位放至正常机组启动的补水位置,如加入了荧光粉查漏，应将水全部放完,并将相关系统冲洗干净.2.灌水高度:先灌水至外接临时水位计水位指示到汽机房6.9m，再根据检修需要增加水位，但不应高于凝汽器壳体与接颈焊缝200mm，最高水位维持2个小时检查真空系统完毕后迅速放水至6.9米检查3.灌水前必须具备的条件：3.1汽机缸温降至200℃以下；3.2与凝汽器相关联的管路系统检修工作已结束,具备灌水条件；3.3联系检修专工确认凝汽器临时支撑已加固（原已安装有）;3.4参与凝汽器灌水查漏的相关人员已到场；3.5凝汽器临时水位计已接好，并将灌水高度标示清楚；3.62＃机循环水泵停止运行或者#2机循环水入口蝶阀已关闭严密，循环水系统联络门关闭断电隔离,系统放水；3.7如要加荧光粉查漏，凝结水泵需具备启动运行条件。

汽机真空系统灌水查漏总结一、灌水查届范围：#1机汽缸汽封凹槽100mm以下部位：凝汽器、凝结水泵入口管道及凝泵抽空气系统、真空泵抽气管道、轴加水封桶、轴加、低加、本体疏水扩容器、均压箱等系统二、调试前准备工作：2.1检查生活水箱水位正常，自动补水正常，生活水泵已启动；2.2化学盐水箱水位正常，除盐水量充足，水质合格；2.3检查除盐水泵试运正常；2.4关闭除盐水母管至#1、#2除氧器补水调节门及前后手动门、旁路门；2.5关闭除盐水母管至疏水箱补水、疏水扩容器减温水手动门；2.6关闭除盐水母管至#1、#2真空泵汽水分离器水手动门，至#1、#2、#3给水泵轴承冷却水进水手动门；2.7检查凝汽器、轴加、低加液位计投入正常；2.8关闭凝结水至凝汽器再循环调节阀及调节阀前后手动门、再循环旁路手动门三、调试步骤:3.1#1机凝汽器灌水前准备：3.1.1关闭凝汽器热井底部放水手动门；3.1.2凝汽器四角弹簧已加支撑固定；3.2凝结水泵入口管道及凝泵抽空气系统灌水前准备3.2.1开启#1、#2凝结水泵入口手动门；3.2.2关闭#1、#2凝结水泵出口电动门；3.23开启#1、#2凝结水泵抽空气手动门；3.3真空泵抽气管道；3.3.1关闭#1机1-1、1-2真空泵入口手动门；3.3.2关闭#1机真空破坏门；3.3.3开启凝汽器1-1、1-2侧抽真空手动门；3.4轴加及轴加水封桶灌水前准备；3.4.1关闭凝结水至#1机轴加水封桶补水门；3.43打开#1机轴加水封桶至凝汽器手动门；3.4.4关闭#1机轴加水封桶放空气门；3.4.5关闭#1机轴加水封桶放水手动门；3.4.6关闭#1机1-1、1-2轴加风机进口手动阀门；3.5低加系统灌水前准备；3.5.1关闭低加疏水器前后手动门；3.5.2关闭低加危急放水手动门；3.53开启低加疏水器平衡门；3.5.4开启低加疏水至凝汽器回水总门；3.5.5开启低加疏水器旁路手动门；3.5.6开启低加抽空气手动门；3.6#1机本体疏水扩容器灌水前准备；3.6.1开启#1机本体各疏水至疏水扩容器入口手动门；3.63关闭#1机本体扩容器疏水至无压放水手动门；3.7均压箱系统灌水前准备；3.7.1关闭均压箱本体疏水手动门；3.7.2关闭均压箱溢流至凝汽器阀前、后手动门；3.73关闭均压箱溢流至凝汽器管道启动疏水门；3.7.4关闭均压箱溢流至凝汽器管道无压疏水门；3.7.5二抽、低减至均压箱接口加装堵板，均压箱备用接口加装堵板；3.7.6关闭凝结水至均压箱减温水手动门；3.7.7关闭均压箱至前后汽封手动门；3.7.8开启均压箱溢流至凝汽器阀旁路手动门；3.8真空系统灌水查漏；3.8.1开启除盐水母管至凝汽器补水手动门；3.8.2联系化学启动除盐水泵对#1机真空系统进行灌水；3.83派人就地观察临时水位计水位，当水位计水位与抽气口齐平是停止灌水，进行真空系统查漏；。

#1机凝汽器灌水查漏方案批准：会签：审核：编制：2015年8月28日概述：为消除#1机真空系统漏点，提高机组运行效率，计划于2015年9月1日-2015年9月2日进行#1机凝汽器灌水，为保证查漏过程的设备安全、保证查漏效果，特制订此以供执行。

一、组织措施现场指挥：程煜汤俊锋现场协调：蒋宏周柏成张仕铸现场操作：发电部当值人员现场安全措施搭设：仪化项目部现场查漏：蒋宏周柏成及发电部当值人员现场安全：印年华二、进行灌水查漏的条件及试验范围：1、#1机组停运。

2、使用一根10米透明软管一端接#1机凝泵进水母管放水管，另一端固定在汽机8米层栅栏上，在软管内注入少量油，利用油位监视灌水高度。

执行此操作时必须保持对讲机通讯正常，一人开启凝汽器除盐水补水阀，一人专门监视水位，随时保持联系。

3、采用钢管支撑#1机凝汽器四面支撑角，每个脚的钢管所能承受的重量需大于32T，确保凝汽器支撑弹簧不受力。

4、试验范围：凝汽器汽侧、排汽缸接合面及当空负荷时处于真空状态的辅助设备及管道。

5、灌水高度：凝汽器喉部（排汽缸接合面上100mm）。

三、灌水查漏步骤：1、试验前检查：1.1、#1机#1、2、3低加汽侧底部放水阀在关闭位置。

1.2、#1机#1、2、3低加进汽阀前疏放水阀在关闭位置。

1.3、#1机#1、2、3低加疏水阀及抽空气阀在开启位置。

1.4、#1机#1、#2、#3低加防腐门处于关闭位置。

1.5、#1机#1、#2、#3低加水位计底部放水门处于关闭位置。

1.6、#1机#1、#2、#3低加疏水器前后放水门处于关闭位置。

1.7、#1机轴加疏水箱至凝汽器门在关闭位置。

1.8、#1机#1、2、3凝泵进水阀在关闭位置。

1.9、#1机#1、2、3凝泵抽空气门在关闭位置。

1.10、#1机凝泵进水母管放水阀在开启位置。

1.11、#1机凝汽器汽侧放水阀在关闭位置。

1.12、#1机均压箱至#1机凝汽器疏水阀在关闭位置。

1.13、#1机均压箱疏水排地沟阀在开启位置。

高加注水查漏的技术措施编制目的：高压加热器是发电机组运行中，汽机不可缺少的重要组成部分；它的正常投入能够使给水与抽汽进行热交换，从而加热给水，提高给水温度，是火力发电厂提高经济性的重要手段。

为确保我厂高压加热器的正常投入和稳定运行，提高高压加热器投入率特制定以下措施：一、高压加热器注水查漏（一）、高压加热器水侧投运1、检查高压加热器各水位计、温度、压力表计正确投入；2、检查高加进口电动三通阀在关闭状态，给水走旁路，给水母管压力正常；3、检查高加出口电动门在关闭状态；4、检查关闭高压加热器进出、口管道放水门；5、检查关闭高压加热器进出、口水室放水门；6、检查高压加热器汽侧水放尽后关闭放水门；7、检查关闭高压加热器危急疏水门；8、开启高加水侧放空气门，就地稍开高加注水阀向高加缓慢注水；9、待高加水侧放空气门连续出水后关闭水侧放空气门；10、待高加水侧压力升至与给水母管压力相同时（若高压加热器水侧压力达不到给水母压力，则停止充水，对高压加热器进行查漏并联系检修处理），观察10分钟，检查高加水侧压力及汽侧水位的变化，以确定高加是否泄漏；11、缓慢开启高加出口电动门，检查高加水侧压力及汽侧水位有无异常，以确定高加及相应管路是否泄漏，直至高加出口电动门全开；12、开启高加入口电动三通阀，切断给水旁路，关闭高加注水阀，注意给水温度、压力的变化；（二）、高压加热器汽侧投运1、机组冷态启动时，高压加热器汽侧采用随机投运，汽轮机冲转后，投入高压加热器汽侧运行；2、检查高加逐级疏水调节装置各阀门位置正确；3、确认1、2、3号高加抽汽管道疏水阀在开启位置；4、开启1、2、3号高加危急疏水调节阀；5、开启抽汽逆止阀，开启抽汽电动阀，高加汽侧随汽轮机冲转升速进行暖管、升压；6、当高加汽侧压力高于除氧器内部压力时，关闭高加启动排气门，开启高加运行排气门；7、当高加汽侧压力大于除氧器压力0.2MPa以上时，高加疏水应倒至除氧器，关闭高加危急疏水调节阀，高加疏水导至逐级自流二、高压加热器的停运（一）、高压加热器的随机滑停1、随着机组负荷的下降, 各高加的抽汽压力也随着下降, 此时应注意各疏水调门动作正常, 水位稳定，无大幅度波动。

#1机凝汽器灌水查漏方案编写：审核：批准：2016年2月一、凝汽器灌水查漏目的1、检验凝汽器本体、疏水扩容器、低压加热器、各疏放水管道严密性或有否存在泄漏，以提高机组运行中真空指标。

2、检查凝泵进口滤网、管道、阀门有否存在泄漏，分析查找凝结水溶氧大原因。

二、凝汽器灌水查漏需具备条件1、凝汽器汽侧临时“高位水位计”接好，并已做好“目标水位”标记2、凝汽器壳体底部加支撑3、汽缸本体缸温处于常温状态三、凝汽器灌水查漏需要隔离关闭阀门1、汽机侧及电机侧凝汽器热井放水一、二次门关闭2、锅炉疏水泵至A凝汽器手动门关闭3、高压导汽管疏水气动门、手动门关闭4、高排逆止门前气动疏水门、手动疏水门关闭5、高排逆止门后气动疏水门、手动疏水门关闭6、辅汽至轴封0米母管各疏水总门7、冷段至辅汽0米母管疏水总门8、#1高加紧急疏水电动门关闭9、#2高加紧急疏水电动门关闭10、#3高加紧急疏水电动门关闭11、#5低加紧急疏水电动门关闭12、#6低加紧急疏水电动门关闭13、7A低加紧急疏水电动门关闭14、7B低加紧急疏水电动门关闭15、8A低加紧急疏水电动门关闭16、8B低加紧急疏水电动门关闭17、8A低加正常疏水电动门关闭18、8B低加正常疏水电动门关闭19、A、B引风机小机凝结水至主机凝汽器电动门20、热网疏水至#1机凝汽器电动21、厂区采暖换热站疏水至#1机凝汽器手动门四、凝汽器灌水查漏需要开启下列阀门1、A、B凝泵进口电动门开启2、A、B凝泵空气门开启五、凝汽器灌水查漏操作1、联系化学启动除盐水泵，开启凝汽器正常和启动补水门向凝汽器灌水，注意#2机凝汽器补水情况2、凝汽器灌水期间，应有专人监视水位3、当凝汽器上水至目标水位后，检查凝汽器、疏扩、各疏水管道是否有漏泄情况，漏水量大时应采取措施4、当凝汽器水位灌至目标水位后，应关闭凝汽器正常补水、启动补水门停止上水5、凝汽器灌水目标水位为10m（略超过凝汽器与排汽缸连接处）五、凝汽器灌水查漏后的恢复1、将凝汽器放至正常水位2、将本方案涉及的系统、阀门恢复至正常状态六、组织措施1、本方案由发电运行部负责落实实施，设备管理部负责查漏2、运行当值负责查漏措施的执行和恢复，并协同设备管理部进行查漏，详细记录漏点情况3、当值值长是本方案实施的指挥人。

#1机组凝汽器注水检漏方案一、注水目的检查机组真空系统有无泄漏点，便于在机组检修中彻底消除，提高真空系统严密性。

二、组织机构总指挥：生技部汽机专责负责人：维护部、运行部汽机专工检漏人员：汽机维护人员、集控运行人员运行协调：当值值长三、职责分工1、值长提前通知化学准备好充足合格的除盐水；2、运行部负责注水检漏技术措施编写、现场系统隔离及阀门操作；3、生技部汽机专责负责注水检漏技术措施审查、协调相关部门工作；4、维护部汽机专业负责加装现场设备临时支撑，负责加装凝汽器就地临时液位计，液位计应加装深色浮球，便于监视、确认液位高度；5、维护部热控专业负责校验凝汽器、高加、低加汽侧就地液位计显示准确；6、凝汽器注水工作开始后，维护部、运行部分别派专人对凝汽器液位计就地监视，并随时汇报凝汽器注水高度。

四、安全措施1、#1机组高压缸调节级金属温度及中压缸第一级静叶持环温度降至50℃及以下；2、#1机组主机盘车装置停运；3、#1机组循环水系统停运，低压缸人孔打开，凝汽器水侧人孔打开，汽侧人孔在关闭位；4、#1机组汽机本体及与凝汽器连接的负压系统及设备检修工作结束，工作票已终结；5、#1机组A、B小机排汽管加装临时支撑；6、#1机组系统管道支吊架牢固可靠，超负荷部位必须有临时加固措施；7、#1机组凝汽器注水过程中应专人监视凝汽器注水高度，严防水位过高或系统跑水。

五、技术措施一）注水操作前检查项目1、#1机组凝汽器就地磁翻板液位计、导波雷达液位计上下隔离门已关闭，就地临时液位计已加装，且有明显的液位指示标记（深色浮球）；2、#1机组12.6米层平台以下的热控测点、热控仪表已隔离；3、#1机组低压缸人孔、凝汽器水侧人孔已打开，汽侧检修人孔在关闭位；4、#1机组A、B小机排汽电动蝶阀打开，小机排汽管道加装临时支撑、其它系统管道支吊架超负荷部位加装临时支撑且牢固；5、#1机组A、B凝结水泵入口手动门全开；6、#1机组凝汽器A、B侧抽真空门关闭；7、#1机组A、B轴加风机入口挡板关闭（法兰加堵板）、风机壳体放水门打开；8、#1机组五抽至采暖A、B侧管道抽汽逆止门、液控快关阀、供汽母管电动蝶阀及管道上所有疏水手动门、疏水气动门、疏水器前/后隔离门及旁路门全部关严；9、#1机组工业供汽抽汽逆止门、液控快关阀及供汽母管电动蝶阀关闭，管道上所有疏水门关严；10、#1、2机辅汽联络电动门、手动门关闭，#1机辅汽联箱至凝汽器疏水门关严；11、#1机组A、B小机本体及管道各疏水门打开；12、#1机组12.6米层平台以下主（再）热蒸汽管道、汽机本体及抽汽管道疏水手动门、气动门全开；低压轴封供（回）汽管道至凝汽器各疏水门打开；13、#1机组#3高加汽侧低负荷疏水门、危急疏水门及#6低加汽侧危急疏水门打开。

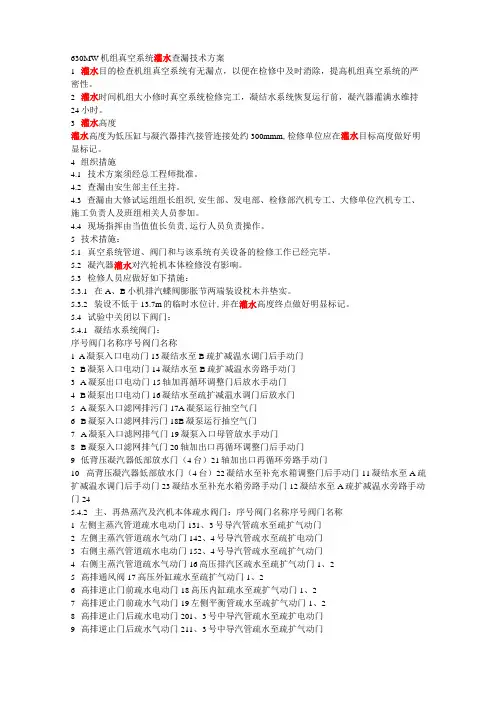

630MW 机组真空系统灌水查漏技术方案1 灌水目的检查机组真空系统有无漏点，以便在检修中及时消除，提高机组真空系统的严密性。

2 灌水时间机组大小修时真空系统检修完工，凝结水系统恢复运行前，凝汽器灌满水维持24 小时。

3 灌水高度灌水高度为低压缸与凝汽器排汽接管连接处约300mmm，检修单位应在灌水目标高度做好明显标记。

4 组织措施4.1 技术方案须经总工程师批准。

4.2 查漏由安生部主任主持。

4.3 查漏由大修试运组组长组织，安生部、发电部、检修部汽机专工、大修单位汽机专工、施工负责人及班组相关人员参加。

4.4 现场指挥由当值值长负责，运行人员负责操作。

5 技术措施：5.1 真空系统管道、阀门和与该系统有关设备的检修工作已经完毕。

5.2 凝汽器灌水对汽轮机本体检修没有影响。

5.3 检修人员应做好如下措施：5.3.1 在A、B 小机排汽蝶阀膨胀节两端装设枕木并垫实。

5.3.2 装设不低于13.7m 的临时水位计，并在灌水高度终点做好明显标记。

5.4 试验中关闭以下阀门：5.4.1 凝结水系统阀门：序号阀门名称序号阀门名称1 A 凝泵入口电动门13 凝结水至B 疏扩减温水调门后手动门2 B 凝泵入口电动门14 凝结水至B 疏扩减温水旁路手动门3 A 凝泵出口电动门15 轴加再循环调整门后放水手动门4 B 凝泵出口电动门16 凝结水至疏扩减温水调门后放水门5 A 凝泵入口滤网排污门17 A 凝泵运行抽空气门6 B 凝泵入口滤网排污门18 B 凝泵运行抽空气门7 A 凝泵入口滤网排气门19 凝泵入口母管放水手动门8 B 凝泵入口滤网排气门20 轴加出口再循环调整门后手动门9 低背压凝汽器低部放水门（4 台）21 轴加出口再循环旁路手动门10 高背压凝汽器低部放水门（4 台）22 凝结水至补充水箱调整门后手动门11 凝结水至A 疏扩减温水调门后手动门23 凝结水至补充水箱旁路手动门12 凝结水至A 疏扩减温水旁路手动门245.4.2 主、再热蒸汽及汽机本体疏水阀门：序号阀门名称序号阀门名称1 左侧主蒸汽管道疏水电动门13 1、3 号导汽管疏水至疏扩气动门2 左侧主蒸汽管道疏水气动门14 2、4 号导汽管疏水至疏扩电动门3 右侧主蒸汽管道疏水电动门15 2、4 号导汽管疏水至疏扩气动门4 右侧主蒸汽管道疏水气动门16 高压排汽区疏水至疏扩气动门1、25 高排通风阀17 高压外缸疏水至疏扩气动门1、26 高排逆止门前疏水电动门18 高压内缸疏水至疏扩气动门1、27 高排逆止门前疏水气动门19 左侧平衡管疏水至疏扩气动门1、28 高排逆止门后疏水电动门20 1、3 号中导汽管疏水至疏扩电动门9 高排逆止门后疏水气动门21 1、3 号中导汽管疏水至疏扩气动门10 热再管道疏水电动门22 2、4 号中导汽管疏水至疏扩电动门11 热再管道疏水气动门23 2、4 号中导汽管疏水至疏扩气动门12 1、3 号导汽管疏水至疏扩电动门245.4.3 主、小机轴封系统疏水阀门：序号阀门名称序号阀门名称1 轴加放水至地沟手动门12 A 小机高压缸疏水手动门2 轴加“U”型疏水管注水手动门13 A 小机高压缸疏水气动门3 轴封母管各疏水至凝汽器手动1、2 次门14 B 小机高压缸疏水手动门4 轴封母管溢流至凝汽器调手动总门15 B 小机高压缸疏水气动门5 轴封母管各疏水至凝汽器旁路门16 A 小机平衡管疏水手动门6 B 小机轴封母管疏水手动门17 A 小机平衡管疏水气动门7 B 小机轴封母管疏水气动门18 B 小机平衡管疏水手动门8 A 小机低压缸疏水手动门19 B 小机平衡管疏水气动门9 A 小机低压缸疏水气动门20 A 小机轴封母管疏水手动门10 B 小机低压缸疏水手动门21 A 小机轴封母管疏水气动门11 B 小机低压缸疏水气动门22 A、B 小机各进汽管疏水至凝汽器电动门注：因轴封系统本次A 修优化项目较多，请运行人员在布置隔离措施时本着“与凝汽器相连的疏水门均应关闭”的原则，结合优化后的系统布置安措。

真空系统检漏方法嘿，朋友们！今天咱就来好好唠唠真空系统检漏方法。

你说这真空系统啊，就好比一个密封的大箱子，要是有个小孔啥的，那可就麻烦啦！就像你家的米袋子要是有个小洞，那米不就哗哗往外跑嘛！那咱咋知道这真空系统有没有漏呢？这就有好多招啦！比如说，咱可以用个最简单的法子，就像你找东西一样，仔细瞅瞅，看看有没有啥异常的地方，比如有没有滋滋响的声音啊，或者有没有啥地方感觉不太对劲。

这就叫直观检漏法，虽然简单，可有时候还真挺管用呢！还有一种方法叫压力检漏法。

这就好比你给气球打气，要是有个小洞，那气不就漏得快嘛！咱就通过观察压力的变化来判断有没有漏。

你想想，要是压力老是上不去，或者掉得特别快，那是不是很有可能有漏的地方呀！再说说氦质谱检漏法，这可是个厉害的家伙！氦气就像个小侦探，能帮咱找到那些小小的漏洞。

咱把氦气放进去，然后用专门的仪器去检测，一旦发现氦气跑出来了，嘿嘿，那就说明找到漏点啦！这就好像警察抓小偷，一抓一个准儿！还有一种叫真空检漏法，这就像是在黑暗中找萤火虫，虽然有点难，但只要你有耐心，还是能发现那些一闪一闪的小亮点的。

通过检测真空度的变化，来推断有没有漏。

那咱在检漏的时候可得注意啦！不能马虎大意，得像个细心的侦探一样，不放过任何一个蛛丝马迹。

你想想，要是漏点没找到，那以后可就麻烦大啦！就像你出门没带钥匙，那不得急死呀！而且啊，咱还得选对方法。

不同的真空系统可能适合不同的检漏方法，就跟治病一样，得对症下药。

可不能瞎搞一通，不然不仅找不到问题，还可能把系统给搞坏了呢！另外，操作的时候也得小心谨慎，别一不小心把系统给碰坏了或者弄脏了。

这可都是宝贝呀，得好好爱护！总之呢，真空系统检漏可不是个简单的事儿，但只要咱用心去做，用对方法，肯定能把那些漏点都给揪出来！让咱的真空系统稳稳当当的，不出一点儿差错！这就是咱要努力做到的，大家说是不是呀！原创不易，请尊重原创，谢谢!。

凝汽器灌水查漏方案1目的为使#1机组B级检修后真空系统灌水试验有组织、有计划、有秩序地进行，保证灌水试验工作安全、可靠、顺利地完成，特制订本方案。

3 设备系统简介3.1本凝汽器为双壳体、双背压、对分单流程、表面式凝汽器，由喉部、壳体(包括热井、水室)及底部的固定支座等组成的全焊结构。

凝汽器喉部的四周端板由钢板焊成，凝汽器喉部上布置组合式7、8号低压加热器、给水泵汽轮机排汽管、汽轮机旁路系统的三级减温器等。

汽轮机的5、6、7、8段抽汽管道及轴封回汽、送汽管道从喉部顶部引入，5、6段抽汽管道分别通过喉部壳壁引出，7、8段抽汽管接入布置在喉部内的组合式低压加热器。

壳体采用焊接钢结构，分为高压壳体和低压壳体，内有管板、冷却管束、中间隔板和支撑杆等加强件。

管板与端盖连接，将凝汽器壳体分为蒸汽凝结区和循环水进出口水室；中间隔板用于管束的支持和固定。

机组的各处疏水包括高低压加热器危急放水排入凝汽器两侧的疏水扩容器。

凝汽器与汽轮机排汽口采用不锈钢膨胀节挠性连接，凝汽器下部支座采用聚四氟乙烯滑动支座，并设有膨胀死点及防上浮装置，补偿运行中凝汽器及低压缸的膨胀差，并避免凝结水和循环水的载荷对汽轮机低压缸的影响。

凝汽器的自重和水重都由基础承受，不作用在低压外缸上。

凝汽器灌水试验时水重达1845t左右。

4 灌水范围4.1凝汽器汽侧，#7、8低加汽侧，真空泵入口管道至入口蝶阀，相关系统的管道、阀门、法兰。

4.2灌水至汽封洼窝下500mm处。

6 试验应具备的条件6.1汽轮机低压缸、凝汽器汽侧及真空系统相关工作全部结束，相关的阀门安装完毕，具备灌水条件。

6.2 汽轮机最高缸温不大于150℃。

6.3联系化学备好除盐水。

6.4凝汽器水侧放水，人孔门打开。

6.5打开低压缸人孔。

7 验评标准7.1灌水水位至汽轮机低压转子汽封洼窝下500mm处。

7.2水位维持8小时，检查漏点并标记后，查漏结束。

8 试验方法及注意事项8.1查凝汽器真空系统相关工作结束，工作票注销或押回。

编号：2008年33发电有限公司1号机组A级检修真空系统灌水查漏方案批准：审核：编制：1号机真空系统灌水查漏方案为确保#1机修后真空系统的严密性,决定进行真空系统高位灌水查漏,现制订措施如下:1、组织机构总指挥:设备负责人:检修单位负责人：运行协调:2、职责分工：2.1.发电部负责具体操作,设备部、检修单位负责组织查漏。

2.2.检修单位负责在凝汽器及负压承重管道加装临时支撑及监视表计。

2.3.检修单位负责在凝汽器安装临时就地透明水位计, 和设备维护部共同标定高度且可靠固定。

2.4.化学运行对除盐水箱充满合格的足够的除盐水。

2.5.热控专业校验凝汽器、高加、低加就地水位计工作正常。

2.6.由热控专业将所有疏水罐的疏水气动门强制关闭。

2.7.检修单位和发电部各设专人对临时透明水位计就地监视，并随时汇报水位。

3、安全措施:3.1.汽轮机所有与凝汽器汽侧相连系统,检修工作完毕,工作票收回。

3.2.循环水系统停止运行,凝汽器水侧出入口水室人孔打开;汽侧人孔关闭严密。

3.3.注水过程中由运行人员严密监视水位和系统，防止水位过高或系统跑水。

3.4.所有参加人员应服从调度,听从总协调命令。

3.5.检修单位及设备部应有专人负责。

3.6.凝汽器、小机排汽增加临时支撑牢固可靠。

3.7.系统管道支吊架牢固可靠，超负荷部位已进行临时加固。

4、技术措施:4.1.灌水前检查系统隔离清单4.1.1检查确与凝汽器相连接的管道阀门应处在关闭状态，并挂牌。

4.1.2检查13.7m以下各设备热控测点、仪表管全部安装完毕。

4.1.3各相关设备的排汽、疏水一次门处在关闭状态，并挂牌。

4.1.4凝汽器、小机排汽增加临时支撑牢固可靠。

4.1.5系统管道支吊架牢固可靠，超负荷部位已进行临时加固。

凝汽器注水之前,由检修单位及设备维护部全面检查#1机高水位查漏所加临时措施,完整、齐全、可靠,并汇报值长及总指挥。

4.1.6系统隔离清单：高低旁路关闭，发电部负责关闭负压系统真空表计(包括凝结泵入口压力表)二次门,负责关闭相应一次门。
