初三物理滑动变阻器知识点滑动变阻器是一种用来改变电路中的电阻的器件。
它由一个可移动的滑动接点和一个固定的电阻块组成。
通过移动滑动接点，可以改变电路中的电阻值。
滑动变阻器具有以下几个重要的知识点。
1.结构和工作原理：滑动变阻器一般由一个固定的电阻器和一个可移动的滑动接点组成。
滑动接点可以滑动在电阻器上，改变滑动接点与电阻器相连的电阻长度，从而改变电路中的电阻值。
滑动变阻器可以通过改变滑动接点所处的位置，提供不同的电阻值，从而控制电流和电压的大小。
2.电阻调节：滑动变阻器可以通过调节滑动接点的位置来改变电路中的电阻值。
当滑动接点靠近电阻器的一端时，电阻值较小；当滑动接点靠近电阻器的另一端时，电阻值较大。
通过调节滑动变阻器，可以实现对电路中电流和电压的控制。
3.阻值计量：滑动变阻器通常有标尺或刻度，可以用来测量电阻值。
通过观察滑动接点所处位置的刻度，可以得到电阻的值。
在测量电阻值时，电路需要断开，将万用表或电阻表的两个探针分别连接到滑动变阻器的两个引脚上，然后转动滑动接点，直到得到所需的电阻值。
4.电流和电压的变化：滑动变阻器的电阻值由滑动接点的位置决定。
当滑动接点靠近电阻器的一端时，电阻值较小，电路中的电流和电压较大；当滑动接点靠近电阻器的另一端时，电阻值较大，电路中的电流和电压较小。
通过调节滑动变阻器可以控制电路中的电流和电压大小。
5.应用：滑动变阻器广泛应用于电路调节、亮度调节、音量控制等领域。
例如，滑动变阻器可以用于调节电灯的亮度，通过改变滑动接点的位置，控制电路中的电阻值，从而改变电流和电压的大小，达到调节亮度的目的。
6.注意事项：在使用滑动变阻器时，需要注意以下几点。
首先，应保持滑动接点的清洁，以确保其良好的接触。
其次，需要注意不要用力过大，以免损坏滑动接点或引脚。
此外，滑动变阻器的接口应正确连接，以确保电阻值的准确测量。
总结：滑动变阻器是一种用来改变电路中的电阻的器件。
它由一个可移动的滑动接点和一个固定的电阻块组成。

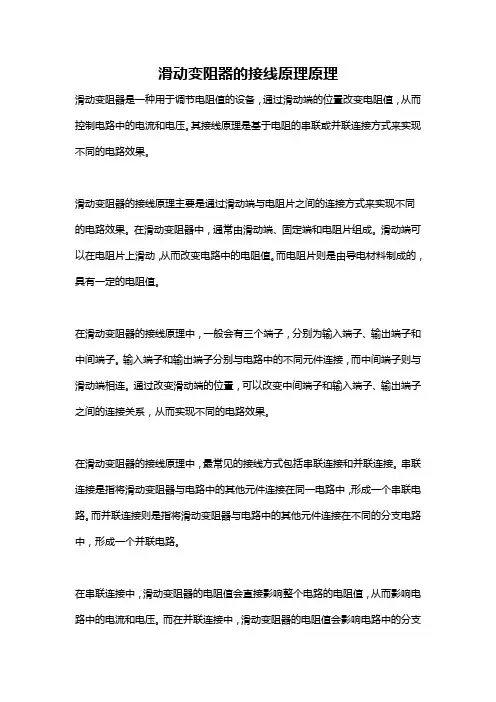

滑动变阻器的接线原理原理滑动变阻器是一种用于调节电阻值的设备，通过滑动端的位置改变电阻值，从而控制电路中的电流和电压。
其接线原理是基于电阻的串联或并联连接方式来实现不同的电路效果。
滑动变阻器的接线原理主要是通过滑动端与电阻片之间的连接方式来实现不同的电路效果。
在滑动变阻器中，通常由滑动端、固定端和电阻片组成。
滑动端可以在电阻片上滑动，从而改变电路中的电阻值。
而电阻片则是由导电材料制成的，具有一定的电阻值。
在滑动变阻器的接线原理中，一般会有三个端子，分别为输入端子、输出端子和中间端子。
输入端子和输出端子分别与电路中的不同元件连接，而中间端子则与滑动端相连。
通过改变滑动端的位置，可以改变中间端子和输入端子、输出端子之间的连接关系，从而实现不同的电路效果。
在滑动变阻器的接线原理中，最常见的接线方式包括串联连接和并联连接。
串联连接是指将滑动变阻器与电路中的其他元件连接在同一电路中，形成一个串联电路。
而并联连接则是指将滑动变阻器与电路中的其他元件连接在不同的分支电路中，形成一个并联电路。
在串联连接中，滑动变阻器的电阻值会直接影响整个电路的电阻值，从而影响电路中的电流和电压。
而在并联连接中，滑动变阻器的电阻值会影响电路中的分支电路，从而影响电路中的电流和电压分布。
通过串联连接和并联连接，滑动变阻器可以实现不同的电路效果。
在实际应用中，滑动变阻器常用于调节电路中的电流和电压，从而实现控制电路的目的。
例如，在调节电子设备的亮度、音量、温度等方面有着广泛的应用。
总之，滑动变阻器的接线原理是通过改变滑动端与电阻片之间的连接方式来实现不同的电路效果。
通过串联连接和并联连接，滑动变阻器可以实现电路中电流和电压的调节，从而实现控制电路的目的。
在电子设备中具有广泛的应用价值。
2020年高考物理，滑动变阻器的三种连接方式，你都弄懂了吗滑动变阻器作为电学的基本元件之一，相信大家都已经相当熟悉了。
从初中开始，它就活跃在各种电学题里。
今天我们要说的是滑动变阻器的三种连接方式，掌握这三种连接方式的特点，对我们快速解题是非常有帮助。
下面我们就一起来看一下吧。
第一种，限流式接法，如下图1所示，这种接法中滑动变阻器只有一部分接入电路，其中接入电路的是露出部分(即电流流过的部分)，滑动变阻器接入电路的阻值与露出部分同增同减。
实物连接时只需接一上一下两个接线柱。
第二种，分压式接法，如下图2所示（图3为其等效电路图），这种接法中滑动变阻器的一部分与其他用电器并联后，再与露出部分串联。
滑动变阻器接入电路的有效值与露出部分同增同减。
实物连接时一上两下（即上面一个接线柱和下面两个接线柱都要连入电路中）第三种，自身并联式，如下图4所示，这种接法中，滑动变阻器的两部分是并联关系，电流在滑片处分流。
当滑片处在中间时，滑动变阻器接入电路的阻值最大。
（不清楚的同学可以取特殊值进行简单验证，假设滑动变阻器总阻值是10，那不管滑片处在什么位置，两部分阻值相加都等于10，然后分别取1和9，2和8……进行简单计算，你会发现取5和5时并联阻值最大）。
这种连接方式通常在选择题里见得比较多，实验题只考限流式和分压式两种接法。
知道了这三种连接方式的特点，下面我们就来看看解题时是怎么应用的。
例1：如图所示，平行金属板中带电质点P原来处于静止状态，不考虑电流表和电压表对电路的影响，R1的阻值和电源内阻r相等．当滑动变阻器R4的滑片向b端移动时，则( )A．R3上消耗的功率逐渐增大B．电流表读数减小，电压表读数增大C．电源的输出功率逐渐增大D．质点P将向下运动【解析】见下图例2：（2016 上海卷）如图所示电路中，电源内阻忽略不计。
闭合电建，电压表示数为U，电流表示数为I；在滑动变阻器R1的滑片P由a端滑到b端的过程中A.U先变大后变小B.I先变小后变大C.U与I比值先变大后变小D.U变化量与I变化量比值等于R3【解析】见下图最后我们再总结一下，见下图知道了滑动变阻器三种连接方式的特点，快来看看下面这道练习吧。
滑动变阻器的分压接法和限流接法邛崃一中——杨忠林滑动变阻器是中学电学实验中常用的仪器，它在电路中的接法有分压和限流两种，近几年高考电学设计性实验命题对其应用多次直接或渗透考查。
教材对此又没有理论的讲解，又没有实际的指导，学生感到无从下手，笔者从多年的教学经验，结合电路分析，对滑动变阻器的这两种接法使用作一点探讨。
一、滑动变阻器的分压接法和限流接法的电路分析1 •滑动变阻器的分压接法如图1所示的电路中，滑动变阻器总电阻为R 0,输入电压为U o，负载电阻R两端的电压U随变阻器调节变化情况作如下的讨论：U o首先，不接负载R时，输出端的电压U= R ap，可见，U与成正比，输出电压电线R o性的，如图1 (b)中①所示。
换言之，触头P在ab间移动时，左半部分分得的电压是均匀变化的，电压的变化范围是0 —U o。
其次，当滑动变阻器的aP连接负载电阻R时，P点左边电路的等效电阻减小，与P 点右边部分串联而得的电压将比原来减小，如图 1 (b ［②所示。
再次，当负载电阻R很小，对于确定的R ap，左部分分得的电压将更小，如图如图1 (b)③所示。
可以得出结论：分压接法要能通过连续调节滑动变阻器得到平缓变化的电压，负载阻值应该较大。
换言之，分压接法滑动变阻器应该选用阻值相对较小的。
2•动变阻器的限流接法如图2所示的电路输入电压为U 。
，滑动变阻器总阻值为R o ，滑动变阻器对负载 R o电流的控制情况作如下的讨论:U o当Rap=O 时，电路中的最大电流 I m=■, RI m I m当Rap 最大值Ro 分别为负载电阻1、3、5……倍时，电路中电流的最小值为2、；、I m 6U o U o U o负载电阻R 两端的最小电压 Umin 为 、—、……246 由此可见，若滑动变阻器总电阻R o 较小，它对整个电路的电流控制能力就小，反之较大。
但是，实际选择滑动变阻器时，并不是R o 越大越好。
R o 很大，其单位长度的阻值越大，触头P 处a 点稍作移动，整个电路总电阻迅速增大，通过电路的电流就很小，要 连续均匀地调节电流，负载 R 两端的电压，滑动变阻器只能在极小的范围内调节，所以操作很不方便。
滑动变阻器的使用方法和注意事项【摘要】滑动变阻器是一种常用的电子元件，广泛应用于电路调节和控制中。
本文详细介绍了滑动变阻器的结构和原理，安装步骤，调节方法，维护保养以及注意事项。
了解这些内容可以帮助用户正确使用和维护滑动变阻器，确保其正常运行和延长使用寿命。
滑动变阻器的重要性和应用领域也在本文中得到了探讨，展示了其在电子领域的重要作用。
未来，随着科技的不断发展，滑动变阻器可能会有更广泛的应用和更多的创新。
深入了解滑动变阻器的使用方法和注意事项对于电路设计和维护工作至关重要。
【关键词】滑动变阻器、使用方法、注意事项、结构、原理、安装步骤、调节方法、维护保养、重要性、应用领域、未来发展1. 引言1.1 滑动变阻器的使用方法和注意事项滑动变阻器是一种常见的电子元件，用于在电路中调节电阻值。
在实际应用中，正确的使用方法和注意事项能够确保滑动变阻器的性能和稳定性，延长其使用寿命。
使用滑动变阻器之前，需要了解其基本结构和工作原理。
滑动变阻器通常由一个固定的电阻体和一个可滑动连接的滑动块组成，通过调节滑动块的位置来改变电阻值。
在调节电阻值时，需要注意滑动块与电阻体的接触是否良好，以确保电阻值的准确性。
在安装滑动变阻器时，应该注意避免在高温、高湿度或有腐蚀性气体的环境中使用，以免影响其性能。
安装时要确保电路断电，避免触电危险。
安装完成后，应该进行电阻值的测试，确保其准确性。
调节滑动变阻器的方法通常是通过手动移动滑动块来改变电阻值，可以根据实际需要逐步调节至所需数值。
在调节过程中，要避免过度力量导致损坏滑动块或电阻体。
维护保养滑动变阻器时，应该定期清洁滑动块和电阻体表面的污垢，保持良好的接触。
避免在潮湿或灰尘较多的环境中使用，以免影响其正常工作。
在使用滑动变阻器时，还需要注意一些事项，如避免过载使用、防止灰尘积累、避免长时间高温工作等。
只有正确使用和注意维护，滑动变阻器才能发挥最佳性能，确保电路稳定工作。
滑动变阻器在电子领域有着重要的应用和意义，正确使用和保养对延长其使用寿命和稳定性至关重要。
专题：滑动变阻器的使用滑动变阻器是电路中的一种重要的控制元件。
滑动变阻器接入电路中阻值的变化情况分析、连接方法分析、对电压（电流）的调控作用分析、滑动变阻器阻值大小的选择等常常是电路分析中的出发点或者关键所在，也是电学实验对学生基本实验技能的要求。
一、滑动变阻器的构造滑动变阻器主要由电阻丝（漆包线）、金属杆、滑动触片、支架和瓷管等组成，如图所示。
AB 是一根金属杆，其电阻可视为零；CD 是电阻率较大、 长度较长的电阻丝（表面涂有绝缘漆）；P 是滑动触片。
线圈匝 与匝之间是彼此绝缘的，电阻丝CD 上有两条发光的“线”，是绝缘漆被刮掉的部分，通过滑动触片P 将AB 杆连通起来。
二、滑动变阻器的原理由电阻定律SlR ρ=可知，导体的电阻R 由材料、长度l 、横截面积S 等决定。
移动滑 动变阻器的滑动触片就改变了滑动变阻器接入电路中的电阻丝的长度，从而改变了滑动变阻器接入电路中的阻值，也就改变了测量电路的电压和电流。
1．原理示意图使用的 接线柱滑片自左向右移动变阻器接入 电路中的阻值的变化情况分析 A 、B 始终为0（相当于导线） A 、C 逐渐增大 A 、D 逐渐减小 B 、C 逐渐增大 B 、D 逐渐减小C 、D始终最大（相当于定值电阻）说明：在初中，主要要求采用滑动变阻器的限流式接法，滑动变阻器的4个接线柱采用“一上一下”的方法接入电路。
2．符号说明：在A 图中，用了3根导线连接滑动变阻器，其实滑动变阻器的右端被金属杆和导线2短路了，导线3没用，用不用导线3连接无所谓。
在B 图中，用了2根导线连接滑动变阻器，其效果与A 图一样。
A B C DPA D C P12 3 A 1 2 B三、滑动变阻器的限流式电路和分压式电路四、滑动变阻器的限流式电路和分压式电路的选择原则通常情况下，由于滑动变阻器的限流式接法具有结构简单、使用导线较少、连线方便、能耗较小等诸多优点，应优先考虑滑动变阻器的限流式接法，但在下面三种情况下必须选择滑动变阻器的分压式接法。
图1滑动变阻器的分压接法和限流接法邛崃一中——杨忠林滑动变阻器是中学电学实验中常用的仪器，它在电路中的接法有分压和限流两种，近几年高考电学设计性实验命题对其应用屡次直接或渗透考查。
教材对此又没有理论的讲解，又没有实际的指导，学生感到无从下手，笔者从多年的教学经验，结合电路分析，对滑动变阻器的这两种接法使用作一点探讨。
一、 滑动变阻器的分压接法和限流接法的电路分析1．滑动变阻器的分压接法如图1所示的电路中，滑动变阻器总电阻为R 0，输入电压为U 0，负载电阻R 两端的电压U 随变阻器调节变化情况作如下的讨论：首先，不接负载R 时，输出端的电压U=U 0R 0R ap ，可见，U 与成正比，输出电压电线性的，如图1〔b 〕中①所示。
换言之，触头P 在ab 间移动时，左半局部分得的电压是均匀变化的，电压的变化范围是0—U 0。
其次，当滑动变阻器的aP 连接负载电阻R 时，P 点左边电路的等效电阻减小，与P 点右边局部串联而得的电压将比原来减小，如图1〔b 〕②所示。
再次，当负载电阻R 很小，对于确定的R ap ，左局部分得的电压将更小，如图如图1〔b 〕③所示。
可以得出结论：分压接法要能通过连续调节滑动变阻器得到平缓变化的电压，负载图2阻值应该较大。
换言之，分压接法滑动变阻器应该选用阻值相对较小的。
2．动变阻器的限流接法如图2所示的电路输入电压为U 0，滑动变阻器总阻值为R 0，滑动变阻器对负载R 0电流的控制情况作如下的讨论：首先，电路中的电流：I= U 0R aP +R ，可见，I 随R aP 的增大而减小，如图〔b 〕所示。
当Rap=0时，电路中的最大电流I m =U 0R，R 两端的电压最大U max =U 0。
当Rap 最大值R 0分别为负载电阻1、3、5……倍时，电路中电流的最小值为I m 2 、I m 4、I m6 …… 负载电阻R 两端的最小电压Umin 为U 02 、U 04 、U 06…… 由此可见，假设滑动变阻器总电阻R 0较小，它对整个电路的电流控制能力就小，反之较大。
滑动变阻器的分压接法和限流接法集团文件版本号：（M928-T898-M248-WU2669-I2896-图滑动变阻器的分压接法和限流接法邛崃一中——杨忠林滑动变阻器是中学电学实验中常用的仪器，它在电路中的接法有分压和限流两种，近几年高考电学设计性实验命题对其应用多次直接或渗透考查。
教材对此又没有理论的讲解，又没有实际的指导，学生感到无从下手，笔者从多年的教学经验，结合电路分析，对滑动变阻器的这两种接法使用作一点探讨。
一、 滑动变阻器的分压接法和限流接法的电路分析1．滑动变阻器的分压接法如图1所示的电路中，滑动变阻器总电阻为R 0，输入电压为U 0，负载电阻R 两端的电压U 随变阻器调节变化情况作如下的讨论：首先，不接负载R 时，输出端的电压U=U 0R 0R ap ，可见，U 与成正比，输出电压电线性的，如图1（b ）中①所示。
换言之，触头P 在ab 间移动时，左半部分分得的电压是均匀变化的，电压的变化范围是0—U 0。
其次，当滑动变阻器的aP 连接负载电阻R 时，P 点左边电路的等效电阻减小，与P 点右边部分串联而得的电压将比原来减小，如图1（b ）②所示。
图再次，当负载电阻R 很小，对于确定的R ap ，左部分分得的电压将更小，如图如图1（b ）③所示。
可以得出结论：分压接法要能通过连续调节滑动变阻器得到平缓变化的电压，负载阻值应该较大。
换言之，分压接法滑动变阻器应该选用阻值相对较小的。
2．动变阻器的限流接法如图2所示的电路输入电压为U 0，滑动变阻器总阻值为R 0，滑动变阻器对负载R 0电流的控制情况作如下的讨论：首先，电路中的电流：I=U 0R aP +R，可见，I 随R aP 的增大而减小，如图（b ）所示。
当Rap=0时，电路中的最大电流I m =U 0R ，R 两端的电压最大U max =U 0。
当Rap 最大值R 0分别为负载电阻1、3、5……倍时，电路中电流的最小值为I m 2 、I m 4 、I m6……负载电阻R 两端的最小电压Umin 为U 02 、U 04 、U 06……由此可见，若滑动变阻器总电阻R较小，它对整个电路的电流控制能力就小，反之较大。
滑动变阻器的用法滑动变阻器是一种电子元件，主要用于调节电路中的电阻值以改变电流和电压的大小，从而实现对电路的控制和调节。
它一般由多个电位器组成，可在各种电子设备和电路应用中使用。
滑动变阻器的主要作用是限制通过电路的电流和电压，它可以随时调整电路中的电阻值，从而帮助实现精准的电子控制，应用范围非常广泛。
滑动变阻器由多个电位器组成，每个电位器内部有一条金属轨道，以及连接轨道的导电滑块。
通常，滑动变阻器可分为单机和多机电位器。
单机电位器的滑块只与一个电位器的轨道相连，而多机电位器的滑块可与多个电位器轨道连接，从而起到协同调节的作用。
滑动变阻器的外形一般为长条形，上端有两个接线柱，下端有一个滑块。
主要材质有金属、碳膜、导电聚合物等，具体使用时需要根据电路要求选择合适的材料。
滑动变阻器的使用方法相对简单，一般需要将其插入电路的指定位置中，然后根据需要调整滑块位置以改变电阻值。
但需要注意的是，滑动变阻器的调节要尽量缓慢，避免受到电磁干扰等外部因素。
以实际应用为例，在音响设备中，滑动变阻器通常用于调节音量大小。
在这种情况下，滑动变阻器将插入音响电路的音量调节位置中，当用户需要调节音量时，只需轻轻滑动滑块，即可改变音量大小，实现精准控制。
此外，在工业控制中，滑动变阻器还能用于调节电机的转速和位置，从而实现对工业生产中的物料输送、流程控制等方面的准确调节。
滑动变阻器还可用于灯光控制、电机控制、数码仪表等各种应用中。
总之，滑动变阻器具有较为广泛的使用场合与重要的应用价值，不同的电子设备和电路应用中可能需要不同类型的滑动变阻器，使用前需要仔细阅读说明书并选择合适的元件。
在实际使用过程中，需要注意保持周围环境的稳定和防范外部干扰，以确保滑动变阻器能够准确工作，同时还需要避免因滑动过快或过慢而对电子设备和电路造成损坏。
初中物理滑动变阻器教案一、教学目标1. 知识与技能：了解滑动变阻器的结构、原理，会画其结构示意图和电路符号；掌握滑动变阻器的作用，能够正确将其连接到电路中并使用。
2. 过程与方法：通过实验和观察，探究滑动变阻器的工作原理和作用；学会调节滑动变阻器，改变电路中的电流和电压。
3. 情感态度价值观：培养学生的动手能力、观察能力，激发学生对物理学习的兴趣。
二、教学重点与难点1. 教学重点：滑动变阻器的结构、原理、作用和正确使用方法。
2. 教学难点：滑动变阻器的工作原理和电路中的电流、电压变化规律。
三、教学准备1. 教具：滑动变阻器、电源、导线、灯泡、电流表等。
2. 学具：学生实验器材、笔记本、彩笔等。
四、教学过程1. 导入：通过回顾电阻的概念，引入滑动变阻器这一可变电阻的元件。
2. 讲解：（1）介绍滑动变阻器的结构：接线柱、滑片、电阻丝、金属杆和瓷筒等。
（2）讲解滑动变阻器的工作原理：通过改变接入电路中电阻丝的长度，逐渐改变电阻。
（3）说明滑动变阻器的作用：改变电流、调节电压和保护用电器。
3. 演示实验：（1）连接电路：将滑动变阻器、灯泡、电流表等元件连接成电路。
（2）观察现象：调节滑动变阻器，观察灯泡的亮度变化，电流表的读数变化。
4. 学生实验：（1）分组进行实验，学生自行连接电路，观察滑动变阻器对电路的影响。
（2）记录实验数据，分析电流、电压的变化规律。
5. 总结：（1）归纳滑动变阻器的结构、原理、作用和正确使用方法。
（2）强调滑动变阻器在电路中的重要作用，以及在实际应用中的价值。
6. 练习：（1）课后作业：绘制滑动变阻器的结构示意图和电路符号。
（2）思考题：滑动变阻器在电路中的作用是什么？如何正确使用滑动变阻器？五、教学反思本节课通过讲解和实验，使学生掌握了滑动变阻器的结构、原理、作用和正确使用方法。
在实验过程中，学生能够动手操作，观察到电路中的电流、电压变化，培养了学生的观察能力和动手能力。
通过练习，巩固了所学知识，为后续电路学习打下了基础。
一、滑动变阻器的分压接法与限流接法滑动变阻器的分压接法与限流接法各有什么特点？如何选用？滑动变阻器是电学实验中较重要、较经常使用的仪器，它能够改变电压和电流的大小.滑动变阻器在电路中有两种连接方式，即分压式和限流式.(1)电路特点图甲为分压式电路，图乙为限流式电路.其中R 为用电器电阻，R 0为滑动变阻器的电阻，A 、B 为两头接线柱，C 为滑动触头，E 、r 为电源电动势和内阻.由图可知，两种电路的电路结构性质大不相同.分压电路中，R 0全数接入电路，R 与R BC 并联后又与R AC 串联，组成混联电路.而在限流电路中R 0的一部份接入电路，并与R 串联组成简单的串联电路.一、分压式电路的特点：①滑动触头必需从B 到A 调剂，不致在接通电路时，因超过额定电压而烧坏用电器.②电压能够从零开始转变。
当滑动触头C 由B 向A 滑动时，用电器上的电压由零慢慢变大。
0000RR E RR R R r R R ⋅+++，③R 上的电压转变范围是零到当电源的内阻r 能够忽略时，R 上的电压转变范围是0~E .④当R <<R 0时,C 由B 向A 滑动时，R 上电压转变缓慢，C 接近A 端时电压开始迅速增加，无益于电压调剂； 当R >>R 0时，电路外电阻要紧由R 0决定.当C 由B 向A 滑动时，R 上的电压转变较快，容易达到所需电压，即R >>R 0时常采纳分压式电路.二、限流式电路的特点：①利用限流式电路做实验时，开始滑动触头C 应在B 端，避免实验中电流过载而烧坏用电器.②当滑动触头C 由B 向A 滑动时，外电路电阻变小，电流由小变大，通过R 上的电流始终不为零，电流I 在r R E +到rR R E ++0之间转变. ③当R>>R 0时，电流可调范围较小；当R <<R 0时，电流可调范围较大，这时常常采纳限流式电路. 由以上分析得出：当R >>R 0时，常采纳分压式电路；当R <<R 0时，常采纳限流式电路.关于限流接法和分压接法的一些理论分析在限流接法中，如电路负载电阻为R ，滑动变阻器总电阻为r ，电源的电动势为E ，电源的内电阻忽略不计，则电路中电流的变更范围为E ／R ≥I ≥E ／（R ＋r ）。
学会使用滑动变阻器滑动变阻器（图1）是靠改变接入电路中的电阻线的长度来改变电阻的。
滑动变阻器使用方法：串联在电路中，从四个接线柱中“一上一下”各选择一个接入电路。
学习时要注意以下两点：1.若同时使用上面两个接线柱，此时阻值为零；若同时使用下面两个接线柱，此时阻值最大。
这两种接法都起不到改变阻值的作用。
2.滑动变阻器的滑片移动时电阻大小变化判断的关键是，知道哪部分是有效电阻，滑片与滑动变阻器下端所选接线柱之间的电阻丝为有效电阻。
当滑片移动时，这段电阻丝长度变大时，电阻变大；长度变小时，电阻变小。
一、滑动变阻器铭牌上数值的含义例1 某一滑动变阻器的铭牌如图2所示，此变阻器的电阻变化范围是，允许通过的最大电流是。
二、滑动变阻器的原理问题例2 滑动变阻器是通过改变什么来改变电阻的（）A. 电阻线的长度B. 电阻线的材料C. 电阻线的横截面积D. 电阻线接在电路中的长度三、滑动变阻器连入电路的方法例3 当将滑动变阻器的滑片P向右移动时，图3中的哪一种连接方法可使变阻器连入电路部分的电阻增大（）四、用滑动变阻器改变小灯泡亮度例4 下面是用滑动变阻器改变小灯泡亮度的实验：（1）按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片P向右移动时灯会变亮，请以笔画线代替导线把如图4所示的电路连接起来。
（2）在接线过程中，开关应处于状态；闭合开关前，滑动变阻器的滑片应移到（选填“A”或“B”）端；（3）如果一个同学在连接好电路后，闭合开关，发现无论怎样移动滑片P，都不能改变灯的亮度，你觉得可能的原因是什么？。
图1图3A B C D。
