钢丝绳探伤仪操作规程

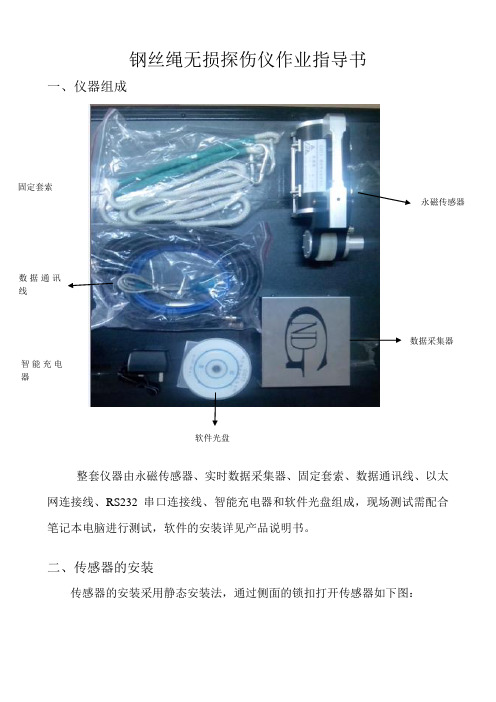

钢丝绳无损探伤仪作业指导书一、仪器组成整套仪器由永磁传感器、实时数据采集器、固定套索、数据通讯线、以太网连接线、RS232串口连接线、智能充电器和软件光盘组成，现场测试需配合笔记本电脑进行测试，软件的安装详见产品说明书。

二、传感器的安装传感器的安装采用静态安装法，通过侧面的锁扣打开传感器如下图： 永磁传感器数据采集器固定套索数据通讯线智能充电器软件光盘将被测钢丝绳套入传感器中心，如下图：然后将传感器扣住，安装传感器时应注意：1、应确保仪器处于稳定的状态；2、不影响设备的正常运转；3、使用必要的软连接对检测仪器进行必要的保护；4、正确选择钢丝绳的运行方向。

三、仪器整体连接示意图按照图示顺序连接好仪器和电脑，通过以太网连接线将数据采集器（实时报警器）与电脑网线接口连接，设置电脑IP（详见说明书）。

四、检测系统操作五、评估系统软件介绍在测试前准备和被测钢丝绳相同规格的样绳一根，长度2米左右，在样绳上面预先剪断2处断丝，第一处1根，第二处2根，对样绳进行标定。

双击桌面上“UDP钢丝绳探伤系统”软件，如下图：在系统菜单中设置串口，设置菜单中输入钢丝绳资料（如有同类型的参数可以直接选择），如下图：确定后单击操作菜单→人工监控进入测试界面，如下图：单击开始按钮进行测试，被测钢丝绳的运行速度建议不超过3m/s,测试完成后点击数据保存按钮，输入文件名称即可保存。

数据分析：单击操作菜单→局部探伤评估LF，选择已保存的测试数据，打开，如下图：图所示：在一根断丝处，根据下放的VPP值可以确定第一门限值，即两个值相加除以2在乘以0.85得出第一门限值，第二门限值输入稍小一些即可。

下一步确定界面基准值，在一根断丝处中间有LMA0，对应的数据就是样绳的截面基准值，将确定好的门限值和截面基准值输入到钢丝绳参数中保存，即可对该规格的钢丝绳进行现场测试测试。

测试报告的生成详见产品说明书。

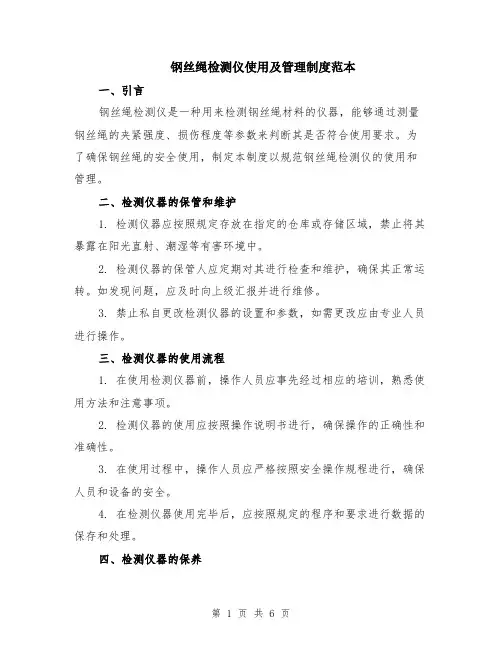

钢丝绳检测仪使用及管理制度范本一、引言钢丝绳检测仪是一种用来检测钢丝绳材料的仪器，能够通过测量钢丝绳的夹紧强度、损伤程度等参数来判断其是否符合使用要求。

为了确保钢丝绳的安全使用，制定本制度以规范钢丝绳检测仪的使用和管理。

二、检测仪器的保管和维护1. 检测仪器应按照规定存放在指定的仓库或存储区域，禁止将其暴露在阳光直射、潮湿等有害环境中。

2. 检测仪器的保管人应定期对其进行检查和维护，确保其正常运转。

如发现问题，应及时向上级汇报并进行维修。

3. 禁止私自更改检测仪器的设置和参数，如需更改应由专业人员进行操作。

三、检测仪器的使用流程1. 在使用检测仪器前，操作人员应事先经过相应的培训，熟悉使用方法和注意事项。

2. 检测仪器的使用应按照操作说明书进行，确保操作的正确性和准确性。

3. 在使用过程中，操作人员应严格按照安全操作规程进行，确保人员和设备的安全。

4. 在检测仪器使用完毕后，应按照规定的程序和要求进行数据的保存和处理。

四、检测仪器的保养1. 在使用过程中，检测仪器应避免与硬物碰撞，应轻拿轻放，以防造成损坏。

2. 检测仪器表面应保持清洁，禁止使用化学品清洗，可使用柔软的干布进行擦拭。

3. 检测仪器长时间不使用时，应将其存放在专用的防尘罩中，并放置在指定的存储位置。

五、检测仪器的校准和检验1. 检测仪器应定期进行校准和检验，以确保其检测结果的准确性和可靠性。

2. 校准和检验工作应由具备相应资质和经验的专业人员进行，结果应记录，并及时处理异常情况。

3. 校准和检验的记录应保存到检测仪器管理台账中，便于日后的查阅和追溯。

六、检测仪器使用的安全注意事项1. 在使用检测仪器前，应首先检查仪器的外观和工作状态，如发现异常情况应及时报修。

2. 禁止在使用检测仪器时穿戴松散的衣物或佩戴大块金属饰品，以免发生意外。

3. 只有经过专业培训并取得相关资质的人员才能操作检测仪器，禁止未经授权的人员进行操作。

4. 在使用过程中，如发现异常情况或仪器故障，应立即停止使用，并及时上报有关部门。

钢丝绳探伤仪操作规程一、前言钢丝绳探伤仪是钢丝绳典型缺陷检测的高精度、高灵敏、多功能的检测设备。

本规程旨在规范钢丝绳探伤仪的操作流程，保证钢丝绳探伤质量和操作安全。

二、设备要求1. 应确保钢丝绳探伤仪能正常工作，且时间偏差不超过1秒。

2. 各测量传感器、监测器和接口之间的连接应牢固可靠。

3. 环境温度和湿度应符合钢丝绳探伤仪的工作条件。

调整必要参数时，应耐心等待，不能急于求成，避免操作误差。

4. 需要在安全区域操作，避免受到磁场、电压等外部干扰，稳定地使用钢丝绳探伤仪。

三、操作要点1. 检查钢丝绳探伤仪的电源、接口及数据传输线路，确认它们处于正常工作状态。

2. 铺设稳定的基础，并且保证钢丝绳探伤仪的位置牢固稳定。

3. 按照相关工艺规程和检测标准，调整钢丝绳的检测参数。

具体包括检测频率和检测波形。

4. 连接满足检测要求的检测传感器，同时检查传感器的接口是否牢固。

5. 根据需求选择相应的探头，并安装在传感器上。

通过探头进行探测，同时观察监测器是否正常显示。

6. 根据不同的检测标准，来对钢丝绳进行评估、分级和分类。

7. 将检测数据纪录下来，同时把检测结果进行科学化分析，根据检测结果决定钢丝绳的使用和继续使用的时限。

8. 在钢丝绳探伤仪使用过程中，应定期对设备进行维护，同时对操作人员进行规范化教育和培训。

四、注意事项1. 在使用钢丝绳探伤仪时，应严格遵守安全规则，不要让操作者接触到电线或电源线。

2. 操作者应确保自己的手脚干燥，避免控制器和传感器接地。

3. 如果操作失败，应及时查找故障原因，并进行处理。

任何未经授权的维护是不允许进行的。

4. 停止使用钢丝绳探伤仪时，应及时将设备断电并进行清洁，避免灰尘等污染导致损坏。

5. 在使用过程中，应熟悉和掌握钢丝绳探伤仪的相关知识和操作技能，确保检测结果的准确性和实用性。

六、结语上述是钢丝绳探伤仪的操作规程，该规程适用于所有使用钢丝绳探伤仪的操作。

在使用钢丝绳探伤仪时，必须遵守规程中的操作要点和注意事项，确保钢丝绳的安全性和质量。

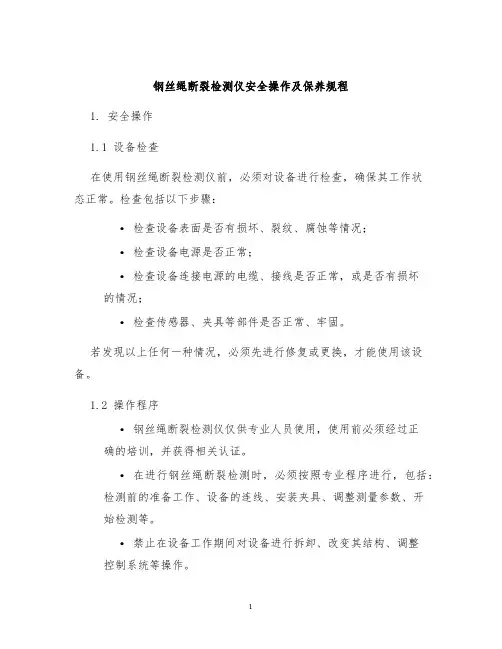

钢丝绳断裂检测仪安全操作及保养规程1. 安全操作1.1 设备检查在使用钢丝绳断裂检测仪前，必须对设备进行检查，确保其工作状态正常。

检查包括以下步骤：•检查设备表面是否有损坏、裂纹、腐蚀等情况；•检查设备电源是否正常；•检查设备连接电源的电缆、接线是否正常，或是否有损坏的情况；•检查传感器、夹具等部件是否正常、牢固。

若发现以上任何一种情况，必须先进行修复或更换，才能使用该设备。

1.2 操作程序•钢丝绳断裂检测仪仅供专业人员使用，使用前必须经过正确的培训，并获得相关认证。

•在进行钢丝绳断裂检测时，必须按照专业程序进行，包括：检测前的准备工作、设备的连线、安装夹具、调整测量参数、开始检测等。

•禁止在设备工作期间对设备进行拆卸、改变其结构、调整控制系统等操作。

•禁止在检测过程中触碰设备的电气元件、接线、控制按钮等部件，以免引起电击、设备故障等危险情况。

•禁止将湿手或湿的工具接触设备电缆、传感器等部件，以免引起触电危险。

1.3 紧急情况处理•若在操作过程中发现设备出现异常，需要立即停止使用，并采取相应的措施，防止发生伤害或设备损坏。

需要立即拔掉电源，并寻求有关专业人员的帮助。

•若设备故障或无法使用，必须在设备周围明显位置张贴警告标识，在设备的房间门口或者外部区域禁止他人靠近。

2. 保养规程2.1 设备保养在日常使用中，必须对钢丝绳断裂检测仪进行监测和维护。

以下是设备保养的规程：•检查设备内部是否有污垢、灰尘等积累，定期清理设备外部、内部积尘及污垢；•定期检查设备的联接以及夹具是否有磨损等现象，及时更换磨损的部件；•定期检查设备电缆、接线、传感器等部分是否有损坏或者老化现象；•定期检查设备备件的状况，及时更换及保养备件，保证正常工作；•定期校准设备，以保证测量精度。

2.2 防护措施在设备保养过程中，需要注意以下防护措施：•在清洁过程中，应该使用干净的、柔软的、不掉毛的棉布进行清洁，避免使用空气或者灰尘等对设备造成二次污染的情况。

编号：CZ-GC-08821( 操作规程)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑钢丝绳探伤仪操作规程Operation procedures for wire rope flaw detector钢丝绳探伤仪操作规程操作备注：安全操作规程是要求员工在日常工作中必须遵照执行的一种保证安全的规定程序。

忽视操作规程在生产工作中的重要作用，就有可能导致出现各类安全事故，给公司和员工带来经济损失和人身伤害，严重的会危及生命安全，造成终身无法弥补遗憾。

一、一般要求：1、MTC型钢丝绳检测仪是一种定性定量定位检测钢丝绳中内外部断丝和因磨损、锈蚀、绳径等引起的钢丝绳横截面中金属截面积总和变化的计算机化无损检测仪器。

采用了LF型探伤传感器和LMA型探伤传感器，检测信号经过放大、滤波等处理后由计算机采集和判别，检测的结果可显示、存储、打印。

2、使用前务必阅读操作说明书。

二、整体连接：1、将传感器并置于需检测的钢丝绳上。

2、将信号线的三芯插头插入传感器编码器的三芯插孔中，将四芯插头插入传感器上、下体的四芯插孔中（上、下插头不区分），并拧紧，以防检测过程中脱落。

3、将信号线的另一端头与MRC实时报警器(电源配置器)连接，再用RS232连接线（或USBtoRS232传输线）与计算机连接上。

4、系统連接好，打开电源开关和启动计算机，即可开始工作。

5、硬件连接完毕三、传感器安装检测位置的选择,对于一次安全检测，是一项十分重要的第一步，选择好的安装位置，它将直接影响到此次检测顺利进行。

检测位的选择应择时择地，经过对在役钢丝绳详细周密的观察，在确定安全保障的情况进行适当选择。

1、传感器安装位置的选择应将传感器安装在钢丝绳摆动最小的位置。

安装要具有一定的柔性，采用悬浮式固定，以避免钢丝绳在探头中晃动；只有通过传感器部分的钢丝绳才能被检测到，因此，当检测存在死区时，应选择多点检测。

操作规程编号：YTO-FS-PD121钢丝绳探伤仪操作规程通用版In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards钢丝绳探伤仪操作规程通用版使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。

文件下载后可定制修改，请根据实际需要进行调整和使用。

一、一般要求：1、MTC型钢丝绳检测仪是一种定性定量定位检测钢丝绳中内外部断丝和因磨损、锈蚀、绳径等引起的钢丝绳横截面中金属截面积总和变化的计算机化无损检测仪器。

采用了LF型探伤传感器和LMA型探伤传感器，检测信号经过放大、滤波等处理后由计算机采集和判别，检测的结果可显示、存储、打印。

2、使用前务必阅读操作说明书。

二、整体连接：1、将传感器并置于需检测的钢丝绳上。

2、将信号线的三芯插头插入传感器编码器的三芯插孔中，将四芯插头插入传感器上、下体的四芯插孔中（上、下插头不区分），并拧紧，以防检测过程中脱落。

3、将信号线的另一端头与MRC实时报警器(电源配置器)连接，再用RS232连接线（或USB to RS232传输线）与计算机连接上。

4、系统連接好，打开电源开关和启动计算机，即可开始工作。

5、硬件连接完毕三、传感器安装检测位置的选择, 对于一次安全检测，是一项十分重要的第一步，选择好的安装位置，它将直接影响到此次检测顺利进行。

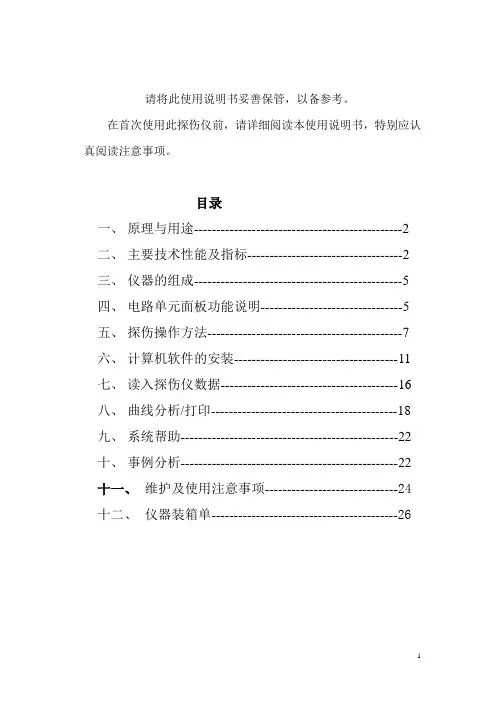

请将此使用说明书妥善保管，以备参考。

在首次使用此探伤仪前，请详细阅读本使用说明书，特别应认真阅读注意事项。

目录一、原理与用途-----------------------------------------------2二、主要技术性能及指标-----------------------------------2三、仪器的组成-----------------------------------------------5四、电路单元面板功能说明--------------------------------5五、探伤操作方法--------------------------------------------7六、计算机软件的安装-------------------------------------11七、读入探伤仪数据----------------------------------------16八、曲线分析/打印------------------------------------------18九、系统帮助-------------------------------------------------22十、事例分析-------------------------------------------------22十一、维护及使用注意事项------------------------------24十二、仪器装箱单------------------------------------------26一、原理与用途GSY型钢丝绳探伤仪，是一种精密的钢丝绳探伤仪器。

其基本原理是采用永磁钢，使被测钢丝绳磁化饱和。

检测穿过探头内钢丝绳磁通变化情况及位置。

探伤信号经电路处理，能在液晶显示屏上随机显示。

蜂鸣器可发声报警，提示发现故障。

探伤完毕，由仪器存储的数据经通讯接口可传输到计算机。

钢丝绳检测操作规程范本一、引言钢丝绳作为一种重要的起重和运输装置，具有广泛的应用领域。

为了确保钢丝绳的安全和可靠运行，进行定期检测是必要的。

本操作规程旨在规范钢丝绳的检测操作流程，保障工作人员的安全和钢丝绳的使用寿命。

二、适用范围本操作规程适用于钢丝绳的定期检测工作。

三、检测设备和工具准备1. 钢丝绳检测仪器：包括拉力计、直径测量仪、腐蚀检测仪等；2. 工具：包括手动螺丝刀、扳手、锤子等；3. 安全装备：包括手套、安全帽、防护眼镜等。

四、检测操作流程1. 准备工作（1）确认钢丝绳的使用时间和工作环境，检查是否存在风险因素；（2）穿戴好安全装备，确保自身安全；（3）对所有检测设备进行校验和检修，确保灵敏度和准确度。

2. 外观检查（1）对整个钢丝绳表面进行仔细观察，检查是否存在明显的损伤、断丝、变形等情况；（2）使用直径测量仪对钢丝绳的直径进行测量，检查是否超过规定的标准尺寸；（3）使用腐蚀检测仪对钢丝绳进行腐蚀情况的检测，如有腐蚀现象，应及时处理。

3. 内部检查（1）选择适当的方法，对钢丝绳内部进行检测，如使用拉力计进行张力检测；（2）对钢丝绳的结构组成进行观察，检查是否存在锈蚀、变形等情况；（3）若发现异常情况，应立即停止使用，并进行相应的修理或更换。

4. 整理记录和存档（1）将每次检测的结果和发现的问题记录在检测表中；（2）对问题钢丝绳进行标识，并制定相应的维修计划；（3）将检测记录和维修记录进行归档保存，以备后续参考。

五、检测结果处理1. 若钢丝绳在外观检查、直径测量、腐蚀检测和内部检查中均未发现异常情况，则认为其是合格的；2. 若钢丝绳在任一环节中发现有明显破损、断丝、变形、腐蚀等情况，则判定为不合格；3. 对于不合格的钢丝绳，根据情况制定相应的维修计划，并及时修理或更换；4. 维修后的钢丝绳应重新进行检测，确保其达到合格标准。

六、安全注意事项1. 在操作过程中要注意个人安全，佩戴好相关的安全装备；2. 检测设备和工具应经过校验和检修，确保正常使用；3. 若发现钢丝绳有明显的不安全因素，应立即停止使用，并进行相应处理；4. 操作人员要熟悉钢丝绳检测的操作流程和相关要点，严格按照规程进行操作。

钢丝绳探伤仪安全操作及保养规程一、前言钢丝绳探伤仪是一种用于检测金属材料表面和内部缺陷的设备，广泛应用于吊装、运输、桥梁、航空航天、交通等行业。

本文将主要介绍钢丝绳探伤仪的安全操作和保养规程。

二、安全操作规程以下是使用钢丝绳探伤仪时应注意的安全操作规程：1.操作前的准备工作•在操作之前应先了解钢丝绳探伤仪的使用说明书，并注意掌握其中的安全警示信息。

•仔细检查钢丝绳探伤仪的外观及接线情况，确保设备正常，无异常状况。

•操作前应进行安全检查，确保周围环境安全，不得在易燃、易爆、易腐蚀、有电磁干扰等危险场所操作。

2.正确连接钢丝绳探伤仪•钢丝绳探伤仪应连接正确的检测设备和传输设备，保证检测设备和传输设备的匹配性。

•正确安装钢丝绳探伤仪探头，确保探头与被测材料之间贴合完好。

•确认钢丝绳探伤仪的电源开关处于关闭状态，再进行连接。

3.操作过程中的注意事项•人员应该保持警醒，不得在使用钢丝绳探伤仪时饮用酒精、嗜烟等易造成精神不集中的物品或严禁使用药物。

•操作时应穿戴劳动安全用品，包括防护眼镜，手套及耳罩等。

•确保操作过程中周围环境清洁，避免杂物和灰尘进入钢丝绳探伤仪检测内部。

•操作钢丝绳探伤仪时，应遵循正确的步骤和程序，严禁随意开关、调节仪器参数，不可随意拆卸和组装设备，一旦发现异常情况，应立即停止工作并通知相关人员处理。

4.操作结束后的注意事项•操作结束后应将钢丝绳探伤仪系统关闭并拔掉插头。

•清理仪器外壳、探头、电线等，保持干燥和清洁，以免腐蚀或损坏。

•收好设备，存放在干燥、防尘、放置完备的环境。

三、保养规程以下是保养钢丝绳探伤仪的规程：1.日常维护•定期对钢丝绳探伤仪进行外观检查，确保设备表面无任何划痕和损伤。

•定期检查钢丝绳探伤仪的电源线和探头线路，发现问题及时修理替换单独的线路。

•定期清理钢丝绳探伤仪探头，清除可能的灰尘和杂质，保持探头的敏感度。

2.定期维护•每月对仪器仪表进行检测，确保仪器的相关指标满足正常范围。
