雷达开创物位测量新纪元讲义

雷达物位计的原理、应用及常见问题摘要：具体介绍了雷达物位计的特点、工作原理，探讨它在选型、安装及故障处理方面一些常见问题，并提出解决方法。

对仪表人员的日常维护提供了可靠保障。

关键词：雷达物位计;工作原理;微波脉冲;问题处理 1 前言河南煤化集团中原大化公司6×104t/a三聚氰胺装置采用意大利欧技公司高压法生产工艺，原设计助滤剂贮槽内OAT助滤剂料浆液位由一台差压变送器测量控制，为防止料浆堵塞，在导压管内吹入干燥仪表空气，由于空气的可压缩性或上游转子流量计引起的故障，造成空气流量和压力难以精确控制，致使料浆液位无法准确测量，料位与稀释泵的联锁经常误动作，严重影响系统的稳定。

为了解决此问题，2002年10月将差压变送器改型为新型智能化的德国E+H公司生产的FMR231型雷达物位计。

通过实践，问题得到了解决。

本文将通过我公司雷达物位计在生产中的成功应用，探讨它在选型、安装及故障处理方面一些常见问题，并提出解决方法。

2 雷达物位计简介雷达物位计是一种非接触式的高精度物位仪表。

它具有测量精确、效率高，无需维修、保养、耐磨损、安装简单等特点。

它不受高温、高压或真空影响，不受介质温度变化及惰性气体的影响，不被粉尘或蒸汽衰减，特别适合高粘度、强腐蚀介质。

雷达物位计发射一种特殊的电磁波，它以光速传播，且传速不受温度、压力、蒸汽等介质特性的影响。

它采用发射-反射-接收方式工作，发射率取决于被测介质的传导率和介电常数二特性。

导电性物料如水、酸等有很好的发射率并且不考虑介电常数的值。

对非导电性物料，反射率取决于介电常数的值，介电常数的值越大，雷达反射得越好。

低介电常数的物料吸收雷达传感器发送的大部分微波，这样反射回到天线的能量就有损失。

一般要求被测物料的介电常数大于4，精密型的可低至2。

[1]雷达式物位计主要由天线、发射和接收装置、信号处理器、操作面板、显示、报警等几部份组成。

有一体型和分体型两种。

雷达物位计是技术先进的智能型仪表，具有HART通讯协议，可通过计算机、手持通讯器进行组态，通过仪表测量和回波曲线来调参数、判断故障。

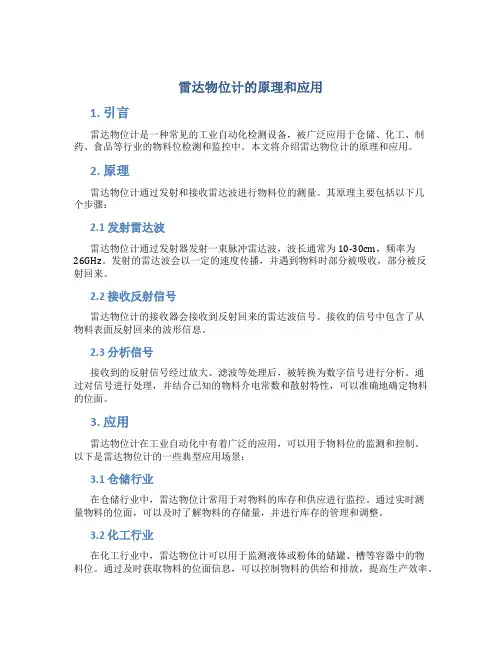

雷达物位计的原理和应用1. 引言雷达物位计是一种常见的工业自动化检测设备，被广泛应用于仓储、化工、制药、食品等行业的物料位检测和监控中。

本文将介绍雷达物位计的原理和应用。

2. 原理雷达物位计通过发射和接收雷达波进行物料位的测量。

其原理主要包括以下几个步骤：2.1 发射雷达波雷达物位计通过发射器发射一束脉冲雷达波，波长通常为10-30cm，频率为26GHz。

发射的雷达波会以一定的速度传播，并遇到物料时部分被吸收，部分被反射回来。

2.2 接收反射信号雷达物位计的接收器会接收到反射回来的雷达波信号。

接收的信号中包含了从物料表面反射回来的波形信息。

2.3 分析信号接收到的反射信号经过放大、滤波等处理后，被转换为数字信号进行分析。

通过对信号进行处理，并结合已知的物料介电常数和散射特性，可以准确地确定物料的位面。

3. 应用雷达物位计在工业自动化中有着广泛的应用，可以用于物料位的监测和控制。

以下是雷达物位计的一些典型应用场景：3.1 仓储行业在仓储行业中，雷达物位计常用于对物料的库存和供应进行监控。

通过实时测量物料的位面，可以及时了解物料的存储量，并进行库存的管理和调整。

3.2 化工行业在化工行业中，雷达物位计可以用于监测液体或粉体的储罐、槽等容器中的物料位。

通过及时获取物料的位面信息，可以控制物料的供给和排放，提高生产效率。

3.3 制药行业在制药行业中，雷达物位计可用于监测药品的配料和流程控制。

通过对药品容器中物料位的测量，可以准确控制配料的精度和时间，确保产品质量。

3.4 食品行业在食品行业中，雷达物位计可应用于储罐、料槽、料斗等容器的物料位检测。

通过实时监测物料位，可以帮助企业掌握原材料的库存状况，及时补充物料，确保生产不中断。

3.5 其他行业除了上述行业外，雷达物位计还广泛应用于电力、冶金、煤炭等行业。

它可以用于监测煤炭堆料、储罐物料等，帮助企业实现物料位业务的智能化管理。

结论雷达物位计是一种基于雷达技术的物料位测量设备，其原理简单而可靠。

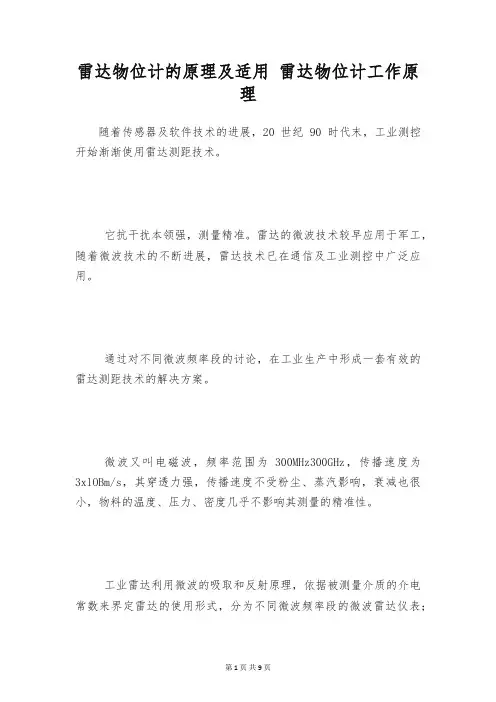

雷达物位计的原理及适用雷达物位计工作原理随着传感器及软件技术的进展，20世纪90时代末，工业测控开始渐渐使用雷达测距技术。

它抗干扰本领强，测量精准。

雷达的微波技术较早应用于军工，随着微波技术的不断进展，雷达技术已在通信及工业测控中广泛应用。

通过对不同微波频率段的讨论，在工业生产中形成一套有效的雷达测距技术的解决方案。

微波又叫电磁波，频率范围为300MHz300GHz，传播速度为3xlOBm/s，其穿透力强，传播速度不受粉尘、蒸汽影响，衰减也很小，物料的温度、压力、密度几乎不影响其测量的精准性。

工业雷达利用微波的吸取和反射原理，依据被测量介质的介电常数来界定雷达的使用形式，分为不同微波频率段的微波雷达仪表；其中有300MHz一 1.5GHz的导波缆式雷达（接触式）、6GHz 的非接触式雷达及26GHz小角度的高频非接触雷达。

我们在使用时是依据被测介质的物理状态（比如蒸汽、粉尘、吸附、温度、压力、酸碱性）来确定哪种形式的雷达仪表测量有效精准和免维护。

雷达是可以穿透被测介质的，空气的介电常数。

=1，水的。

=4一88,1000C时水。

=55.1，水蒸气。

=1.00785,碳酸钙。

=6.1—9.1，煤（粉末、精细）。

=2一4、因此，微波对被检测介质是有确定要求的。

使用哪种频率段的微波和使用哪种形式测量效果更好是我们需要探究的，同时要除去由于现场实际安装情况给雷达带来不稳定的因素。

雷达仪表是靠检测被测介质反射回波从而检测出液位的高度的。

被检测介质水的介电常数。

为50}80，微波很难被吸取，因此检测的效果是很明显的。

微波的传输速度为光速，因此压力和温度对微波穿射速度的影响特别小；可以疏忽，它是一种很理想的检测工具。

与一般仪器测量不同的特点在吸取塔、己二酸池中，水流比较湍急，简单造成接触式仪表在长期使用中由于磨损而发生故障。

被测介质有确定酸性或碱性，长期浸泡在这种液体中，金属的氧化速度会加快，因此，接触式仪表不适用，应选择非接触仪表。

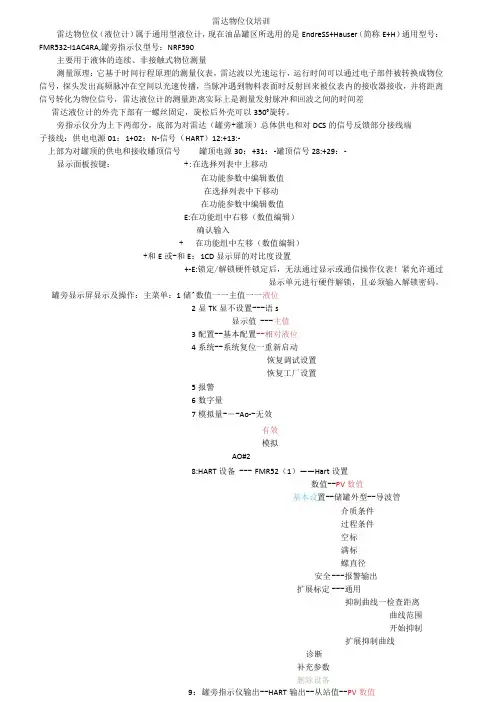

雷达物位仪培训雷达物位仪（液位计）属于通用型液位计，现在油品罐区所选用的是EndreSS+Hauser（简称E+H）通用型号：FMR532-I1AC4RA,罐旁指示仪型号：NRF590主要用于液体的连续、非接触式物位测量测量原理：它基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号，探头发出高频脉冲在空间以光速传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号，雷达液位计的测量距离实际上是测量发射脉冲和回波之间的时间差雷达液位计的外壳下部有一螺丝固定，旋松后外壳可以350°旋转。

旁指示仪分为上下两部分，底部为对雷达（罐旁+灌顶）总体供电和对DCS的信号反馈部分接线端子接线：供电电源01：1+02：N-信号（HART）12:+13:-上部为对罐顶的供电和接收皤顶信号罐顶电源30：+31：-罐顶信号28:+29：-显示面板按键：+:在选择列表中上移动在功能参数中编辑数值在选择列表中下移动在功能参数中编辑数值E:在功能组中右移（数值编辑）确认输入+ 在功能组中左移（数值编辑）+和E或-和E：1CD显示屏的对比度设置+-E:锁定/解锁硬件锁定后，无法通过显示或通信操作仪表！紧允许通过显示单元进行硬件解锁，且必须输入解锁密码。

罐旁显示屏显示及操作：主菜单：1储^数值一一主值一一液位2显TK显不设置---语s显示值 --- 主值3配置--基本配置--相对液位4系统--系统复位一重新启动恢复调试设置恢复工厂设置5报警6数字量7模拟量-―-Ao--无效有效模拟AO#28:HART设备 --- FMR52（1）——Hart设置数值--PV数值基本设置--储罐外型--导波管介质条件过程条件空标满标螺直径安全--- 报警输出扩展标定--- 通用抑制曲线一检查距离曲线范围开始抑制扩展抑制曲线诊断补充参数删除设备9：罐旁指示仪输出--HART输出--从站值--PV数值罐顶：2根电源线2根信号线常用参数调节为（8）空标，主要目的是根据工艺车间用检尺测量出来的液位来对罐内液位的校准，如果液位波动较大，可试用扩展标定。

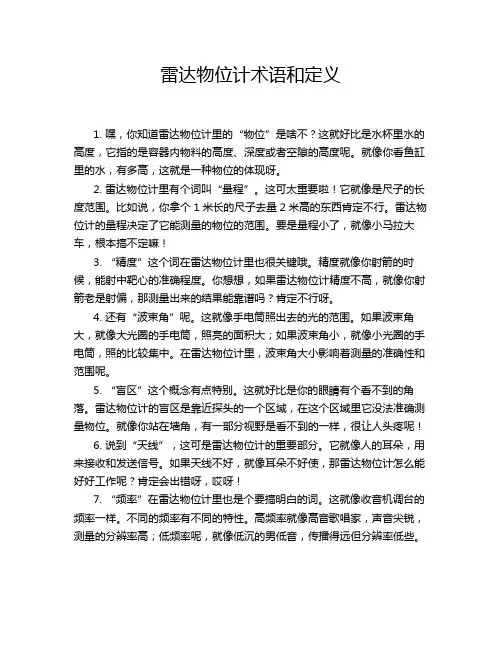

雷达物位计术语和定义1. 嘿，你知道雷达物位计里的“物位”是啥不？这就好比是水杯里水的高度，它指的是容器内物料的高度、深度或者空隙的高度呢。

就像你看鱼缸里的水，有多高，这就是一种物位的体现呀。

2. 雷达物位计里有个词叫“量程”。

这可太重要啦！它就像是尺子的长度范围。

比如说，你拿个1米长的尺子去量2米高的东西肯定不行。

雷达物位计的量程决定了它能测量的物位的范围。

要是量程小了，就像小马拉大车，根本搞不定嘛！3. “精度”这个词在雷达物位计里也很关键哦。

精度就像你射箭的时候，能射中靶心的准确程度。

你想想，如果雷达物位计精度不高，就像你射箭老是射偏，那测量出来的结果能靠谱吗？肯定不行呀。

4. 还有“波束角”呢。

这就像手电筒照出去的光的范围。

如果波束角大，就像大光圈的手电筒，照亮的面积大；如果波束角小，就像小光圈的手电筒，照的比较集中。

在雷达物位计里，波束角大小影响着测量的准确性和范围呢。

5. “盲区”这个概念有点特别。

这就好比是你的眼睛有个看不到的角落。

雷达物位计的盲区是靠近探头的一个区域，在这个区域里它没法准确测量物位。

就像你站在墙角，有一部分视野是看不到的一样，很让人头疼呢！6. 说到“天线”，这可是雷达物位计的重要部分。

它就像人的耳朵，用来接收和发送信号。

如果天线不好，就像耳朵不好使，那雷达物位计怎么能好好工作呢？肯定会出错呀，哎呀！7. “频率”在雷达物位计里也是个要搞明白的词。

这就像收音机调台的频率一样。

不同的频率有不同的特性。

高频率就像高音歌唱家，声音尖锐，测量的分辨率高；低频率呢，就像低沉的男低音，传播得远但分辨率低些。

8. “测量原理”是雷达物位计的根本呢。

这就像汽车的发动机原理一样重要。

它是通过发射雷达波，然后接收反射波来计算物位的。

就像你往墙上扔球，球弹回来，你根据扔球和接球的时间就能算出距离，差不多就是这个道理。

9. “介电常数”这个词有点专业，但也不难懂。

它就像每个人的身份证一样，是物料的一个特性。

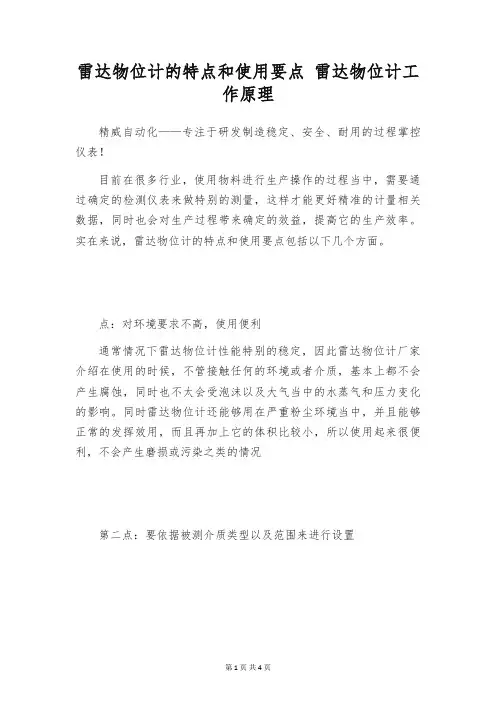

雷达物位计的特点和使用要点雷达物位计工作原理精威自动化——专注于研发制造稳定、安全、耐用的过程掌控仪表！目前在很多行业，使用物料进行生产操作的过程当中，需要通过确定的检测仪表来做特别的测量，这样才能更好精准的计量相关数据，同时也会对生产过程带来确定的效益，提高它的生产效率。

实在来说，雷达物位计的特点和使用要点包括以下几个方面。

点：对环境要求不高，使用便利通常情况下雷达物位计性能特别的稳定，因此雷达物位计厂家介绍在使用的时候，不管接触任何的环境或者介质，基本上都不会产生腐蚀，同时也不太会受泡沫以及大气当中的水蒸气和压力变化的影响。

同时雷达物位计还能够用在严重粉尘环境当中，并且能够正常的发挥效用，而且再加上它的体积比较小，所以使用起来很便利，不会产生磨损或污染之类的情况第二点：要依据被测介质类型以及范围来进行设置在使用雷达物位计进行这两之前应当要对目标物体进行确定的了解，包括所测量的范围是几米以及要求盲区是多少，还有被测介质类型等等。

雷达物位计厂家介绍由于依据不同的情况所测量的方式会有所差别，只有实在的进行对待，才能够获得好的测量结果。

第三点：功能强大由于雷达物位计波长比较短，也由于这样的特点，所以它对请携带固体会产生比较好的反噬效果，再加上波速角度小，因此能够获得特别集中的能量，从而使整个波束强化不简单受到其他的因素干扰。

并且雷达物位计厂家强调其还拥有特别小的测量盲区，因此能够适用在不同的情况和要求下使用，而且可以发挥特别优越的性能。

以上就是雷达物位计的特点和使用要点所包括的几个方面，此外使用的时候，还应当要对戒指的性质有所了解，尤其是对于有腐蚀性的介质应当要放在有防腐效果的罐子内。

而且雷达物位计生产商介绍在进行测量的时候应当要精准的供应正确的电压和电流条件，以便仪器能够正常的使用。

雷达物位计到底有什么优点？目前雷达物位计的使用比较广，其类型也有多种。

假如依照工作方式划分，可以把雷达物位计分为两种类型，一种是非接触的物位计，还有一种是接触式的物位计。

雷达物位计原理
雷达物位计是一种常用的物位测量仪器，它利用雷达波进行测量，可以广泛应
用于化工、石油、粮食加工等行业中。

雷达物位计的原理十分简单，但却十分有效，下面我们就来详细介绍一下雷达物位计的原理。

首先，雷达物位计利用雷达波进行测量。

雷达波是一种电磁波，它具有很强的
穿透能力，在大多数介质中都可以传播。

当雷达波遇到介质的边界时，会发生反射。

雷达物位计利用这一原理，通过发射雷达波并接收反射波，来测量介质的物位高度。

其次，雷达物位计测量原理的关键在于测量反射波的时间。

雷达物位计发射雷
达波后，经过一定的时间后接收到反射波。

根据雷达波的速度和测量的时间差，可以计算出介质的物位高度。

由于雷达波的速度很大，所以测量的时间差可以精确到纳秒级，因此雷达物位计的测量精度非常高。

最后，雷达物位计的原理还涉及到信号处理和数据分析。

雷达物位计接收到的
反射波是一个复杂的信号，其中包含了很多干扰成分。

为了准确测量介质的物位高度，雷达物位计需要对接收到的信号进行处理和分析，去除干扰成分，提取出有效的物位信息。

这涉及到很多信号处理和数据分析的技术，是雷达物位计原理中的关键环节。

综上所述，雷达物位计的原理包括雷达波的发射和接收、测量反射波的时间差、信号处理和数据分析等环节。

通过这些原理，雷达物位计可以准确、快速地测量介质的物位高度，为工业生产提供了重要的技术支持。

希望通过本文的介绍，可以让大家对雷达物位计的原理有一个更加深入的了解。
