实验三泡罩包装工艺实验实验二泡罩包装工艺实验一、实验名称泡罩包装工艺实验二、实验学时4学时三、实验目的与要求了解泡罩包装机的基本组成和结构，掌握泡罩包装机的基本操作及其重要部件的运动规律。
四、实验基本内容1、泡罩包装机的包装工艺原理、方法及其特点;2、分析影响泡罩包装工艺的各种因素。
五、实验设备、工具及材料泡罩包装机。
铝箔、塑料卷材、原型包装物。
六、实验原理1、铝塑泡罩包装机需用PVC经过加热板进行加温软化后进入成型模，由压缩空气进行正压成型;2、通过通用加料器充填胶囊或药片。
3、铝箔卷材由微电机进行开卷输送，进入热封模与装有药物的塑料片/冷成型复合铝进行网纹热封，热封后再经过压痕进行切线压痕、打批号、最后进入冲裁模进行冲裁。
七、实验步骤1、按照机上标牌所示接通进水、出水和进气管，参照电器原理力，接通220V 交流电1源(L，N)，同时接好保护接地(空压机另外接在本机外)。
2、拨上空气开关Q1、Q2，在控制面板上打开电源按钮SB0，(该按钮也可作紧急停止用)，此时主机和升降的停止按钮将亮红灯。
将上、下加热及热封加热开关打开，并设定好温控仪温度，热封为150?左右，成形上、下加热均为110?左右，若需改变，请按温控仪的使用说明书调好设定温度(注:出厂时已经设定好，但具体温度根据PVC塑片质量及环境温度等诸多因素有关)。
主机的速度可在按装的控制面板上的变频器操作小面板上调节，按“?”(上升)和“?”下降键即可,变频器的其他参数在出厂时已设置好。
，若无特殊用途无需另设，其他具体操作遵照控制面板上的中文指示即可。
3、凸轮轴承及偏心轮油盒内应加入机油，不要溢出为止，机器开动时，各运行部位应注入少许机油，齿轮油有压注油杯的，每班加油2次。
、将铝箔输送摆臂见轻轻抬起，直至送料电机开启，输出足够的铝箔，再放下输送摆4臂。
机器结构示意图如下。
1、机架 14、放料装置 27、加料器2、门 15、铝箔快退螺母 28、加料斗3、右侧罩 16、放料摆杆 29、成型装置4、闸门 17、三角板 30、成型加热板25、检测缺粒气缸 18、转折辊 31、送料转折辊6、下料斗 19、牵引小气缸32、成型托架7、压料小气缸 20、压痕装置 33、成型箱体8、冲裁装置 21、热封装置 34、PVC(PVDC)9、支承板 22、热封气缸 35、退料螺母 10、废料摆杆23、放料调节座 36、摇臂 11、废料装置 24、阻尼板 37、抽屉 12、废料快退螺母 25、电器箱13、放料支承架 26、加料电机八、实验注意事项1、注意警告图标位置，该处禁止在机器运行时触摸防止烫伤。
药品的泡罩包装技术介绍药品的泡罩包装是通过真空吸泡(吹泡)或模压成型的泡罩内充填好药品后，使用铝箔等覆盖材料，并通过压力，在一定温度和时间条件下与成泡基材热合密封而成。
药品的泡罩包装又称为水泡眼包装，简称为PTP(Press through Packaging)，是药品包装的主要形式之一，适用于片剂、胶囊、栓剂、丸剂等固体制剂药品的机械化包装。
泡罩包装在我国的兴起早在二十世纪三十年代，药品的泡罩包装首先在欧洲盛兴，并慢慢地稳步向前发展向世界范围内传播使用。
我国七十年代初引进药用泡罩机械设备，但泡罩包装用铝箔等材料仍需依赖进口。
直到一九八六年国内才开始引进国外较先进的生产泡罩包装用材料的铝箔印刷涂布生产线，当时首先由国家医药局广州医药管理局合资引进日本东洋铝株式会社的“PTP”铝箔生产线，随后中国医药工业总公司与连云港市医药公司合资引进了日本东海金属株式会社的“PTP”铝箔印刷涂布生产线，同时引进工艺技术检测设备。
我国的机械行业也在锦州引进药用铝箔印刷涂布生产设备，进行规模生产。
当时中国的“PTP”生产原材料均需进口，年产量约四百二十吨左右，并多为铝箔表面单色印刷或不印字的“素箔”。
九十年代，我国已能制造单色或多色铝箔印刷涂布设备，并能印制彩色系列的药品外包装铝塑产品。
而且泡罩包装所使用的“PTP”铝箔材料、铝箔印刷用油墨、铝箔用保护剂、粘合剂、PVC塑胶硬片等材料均已国产化，并能满足国内医药市场的需求，国内已取得药品包装材料生产许可证，生产泡罩包装材料厂家，包括片、膜、铝箔(复合)企业165个，具备相当的生产规模，由于泡罩包装是当今制药行业应用最为广泛、发展最快的软包装材料之一，也是目前我国药品固体剂型的主要包装形式，我国从最初的引进设备、技术和原材料到今天自己制造设备和原材料的自给自足，用了近二十年的时间，预计到2010年，我国的药品泡罩包装将有更快的发展。
药品泡罩包装用材料概述药品泡罩包装用铝箔：“PTP”铝箔表面有保护层/印刷层/铝箔层/印刷层/粘合层组成，最基本组成必须有保护层、铝箔层、粘合层。

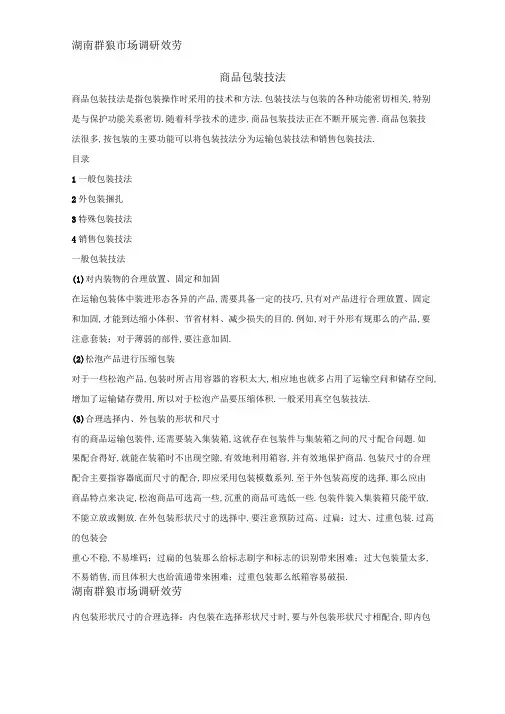

湖南群狼市场调研效劳商品包装技法商品包装技法是指包装操作时采用的技术和方法.包装技法与包装的各种功能密切相关,特别是与保护功能关系密切.随着科学技术的进步,商品包装技法正在不断开展完善.商品包装技法很多,按包装的主要功能可以将包装技法分为运输包装技法和销售包装技法.目录1一般包装技法2外包装捆扎3特殊包装技法4销售包装技法一般包装技法(1)对内装物的合理放置、固定和加固在运输包装体中装进形态各异的产品,需要具备一定的技巧,只有对产品进行合理放置、固定和加固,才能到达缩小体积、节省材料、减少损失的目的.例如,对于外形有规那么的产品,要注意套装；对于薄弱的部件,要注意加固.(2)松泡产品进行压缩包装对于一些松泡产品,包装时所占用容器的容积太大,相应地也就多占用了运输空问和储存空间,增加了运输储存费用,所以对于松泡产品要压缩体积.一般采用真空包装技法.(3)合理选择内、外包装的形状和尺寸有的商品运输包装件,还需要装入集装箱,这就存在包装件与集装箱之间的尺寸配合问题.如果配合得好,就能在装箱时不出现空隙,有效地利用箱容,并有效地保护商品.包装尺寸的合理配合主要指容器底面尺寸的配合,即应采用包装模数系列.至于外包装高度的选择,那么应由商品特点来决定,松泡商品可选高一些,沉重的商品可选低一些.包装件装入集装箱只能平放,不能立放或侧放.在外包装形状尺寸的选择中,要注意预防过高、过扁：过大、过重包装.过高的包装会重心不稳,不易堆码；过扁的包装那么给标志刷字和标志的识别带来困难；过大包装量太多,不易销售,而且体积大也给流通带来困难；过重包装那么纸箱容易破损.湖南群狼市场调研效劳内包装形状尺寸的合理选择：内包装在选择形状尺寸时,要与外包装形状尺寸相配合,即内包装的底面尺寸必须与外包装模数相协调.当然,内包装主要是作为销售包装,更重要考虑的是要有利于商品的销售,有利于商品的展示、装潢、购买和携带.外包装捆扎外包装捆扎对包装起着重要作用,有时还能起关键性作用.捆扎的直接目的是将单个物件或数个物件捆紧,以便于运输、储存和装卸.止匕外,捆扎还能预防失盗而且保护内装物,能压缩容积而减少保管费和运输费,能加固容器,一般合理捆扎能使容器的强度增加20%〜40%.捆扎的方法有多种,一般根据包装形态、运输方式、容器强度、内装物重量等不同情况,分别采用井字、十字、双十字和平行捆扎等不同方法.对于体积不大的普通包装,捆扎一般在打包机上进行,而对于集合包装,用普通捆扎方法费工费力,一般采用收缩薄膜包装技术和拉伸薄膜包装技术.收缩薄膜包装技术是用收缩薄膜裹包集装的物件,然后对裹包的物件进行适当的加热处理,使薄膜收缩而紧贴于物件上,使集装的物件固定为一体.收缩薄膜是一种经过特殊拉伸和冷处理的聚乙烯薄膜,当薄膜重新受热时,其横向和纵向产生急剧收缩,薄膜厚度增加,收缩率可达30%〜70%.拉伸薄膜包装技术是在20世纪70年代开始采用的一种新的包装技术.它是依靠机械装置,在常温下将弹性薄膜围绕包装件拉伸、裹紧,最后在其末端进行封合而成,薄膜的弹性也使集装的物件紧紧固定在一起.拉伸薄膜不需加热,所消耗能量只有收缩薄膜包装技术的1/20.特殊包装技法(1)缓冲包装技法缓冲包装技法又称“防震包装〞,是将缓冲材料适当地放置在内装物和包装容器之间,用以减轻冲击和震动,保护内装物免受损坏.常用的缓冲包装材料有泡沫塑料、木丝、弹簧等.发泡包装是缓冲包装的较新方法,它是通过特制的发泡设备,将能生产塑料泡沫的原料直接注入内装物与包装容器之间的空隙处,约经几十秒钟即引起化学反响,进行50〜200倍的发泡,形成紧裹内装物的泡沫体.对湖南群狼市场调研效劳于一些形体复杂或小批量的商品最为适宜.缓冲包装方法分为全面缓冲、局部缓冲和悬浮式缓冲三类方法.全面缓冲包装方法是将产品的周围空问都加缓冲材料衬垫的包装方法.局部缓冲包装方法是指仅在产品或内包装的拐角或局部地方使用缓冲材料衬垫.这样既能到达减震效果,又能降低包装本钱,如家电产品、仪器、仪表等通常采用此类包装.局部缓冲有天地盖、左右套、四棱衬垫、八角衬垫、侧衬垫几种.悬浮式缓冲包装是用绳索、弹簧等将产品或内包装容器悬吊在包装箱内,通过弹簧、绳索的缓冲作用保护商品,一般适用于极易受损,价值较高的产品,如精密机电设备、仪器、仪表等. (2)防潮包装技法防潮包装是为了预防潮气侵入包装件,影响内装物质量而采取的一定防护举措的包装.防潮包装设计就是预防水蒸气通过,或将水蒸气的通过减少至最低限度.一定厚度和密度的包装材料,可以阻隔水蒸气的透人,其中金属和玻璃的阻隔性最正确,防潮性能较好；纸板结构松弛,阻隔性较差,但假设在外表涂抹防潮材料,就会具有一定的防潮性能；塑料薄膜有一定的防潮性能,但它多由无间隙、均匀连续的孔穴组成,并在孔隙中扩散造成其透湿特性.透湿强弱与塑料材料有关,特别是加工工艺、密度和厚度的不同,其差异性较大.为了提升包装的防潮性能,可用涂布法、涂油法、涂蜡法、涂塑法等方法.涂布法,就是在容器内壁和外表加涂各种涂料,如在布袋、塑料编织袋内涂树脂涂料,纸袋内涂沥青等；涂油法,如增强瓦楞纸板的防潮水平,在其外表涂上光油、清漆或虫胶漆等；涂蜡法,即在瓦楞纸板外表涂蜡或楞芯渗蜡；涂塑法,即在纸箱上涂以聚乙烯醇丁醛(PVB)等.还有在包装容器内存放枯燥剂(如硅胶、泡沸石、铝凝胶)等.止匕外,对易受潮和透油的包装内衬一层至多层防湿材料(如牛皮纸、柏油纸、邮封纸、上蜡纸、防油纸、铝箔和塑料薄膜等),或用一层至多层防潮材料直接包裹商品.上述方法既可单独使用,又可几种方法一起使用.(3)防霉包装防霉包装是预防包装和内装物霉变而采取一定防护举措的包装.它除防潮举措外,还要对包装材料进行防霉处理.防霉包装必须根据微生物的生理特点,改善生产湖南群狼市场调研效劳和限制包装储存等环境条件,到达抑制霉菌生长的目的.第一,要尽量选用耐霉腐和结构紧密的材料,如铝箔、玻璃和高密度聚乙烯塑料、聚丙烯塑料、聚酯塑料及其复合薄膜等,这些材料具有微生物不易透过的性质,有较好的防霉效能.第二,要求容器有较好的密封性,由于密封包装是防潮的重要举措,如采用泡罩、真空和充气等严密封闭的包装,既可阻隔外界潮气侵入包装,又可抑制霉菌的生长和繁殖.第三,采用药剂防霉的方法,可在生产包装材料时添加防霉剂,或用防霉剂浸湿包装容器和在包装容器内喷洒适量防霉剂,如采用多菌灵〔BCM〕、百菌清、水杨脱苯胺、菌舀净、五氯酚钠等,用于纸与纸制品、皮革、棉麻织品、木材等包装材料的防霉.第四,还可采用气相防霉处理,主要有多聚甲醛、充氮包装、充二氧化碳包装,也具有良好的效果.〔4〕防锈包装防锈包装是为预防金属制品锈蚀而采用一定防护举措的包装.防锈包装可以采用在金属外表进行处理.如镀金属〔包括镀锌、镀锡、镀铭等〕镀层不但能阻隔钢铁制品外表与大气接触,且电化学作用时镀层先受到腐蚀,保护了钢铁制品的外表；也可采用氧化处理〔俗称“发蓝〞〕和磷化处理〔俗称“发黑〞〕的化学防护法；还可采用涂油防锈、涂漆防锈和气相防锈等方法,如五金制品可在其外表涂一层防锈油,再用塑料薄膜封装.涂漆处理是对薄钢板桶和某些五金制品先进行喷砂等机械处理后再涂上不同的油漆.气相防锈是采用气相缓蚀剂进行防锈的方法,采用的是气相防锈纸,即将涂有缓蚀剂的一面面向内包装制品,外层用石蜡纸、金属箔、塑料袋或复合材料密封包装.假设包装空间过大,那么可填加适量防锈纸片或粉末.止匕外,还可采用普通塑料袋封存、收缩或拉伸塑料薄膜封存、可剥性塑料封存和茧式防锈包装、套封式防锈包装,以及充氮和枯燥空气等封存法防锈.〔5〕集合包装集合包装具有提升港口装卸效率,减轻劳动强度,节省装运费用；保护商品,减少损耗和促进商品包装标准化等优点.主要有集装袋、集装箱、托盘组合包装三种类型.①集装袋,是指用塑料重叠丝编织成的包装袋.优点是重量轻,柔软可折叠,体积小,装载量大.每袋可载1---4t的货物,并能重复使用.湖南群狼市场调研效劳②集装箱,是用钢材、铝合金板、纤维板等材料制作的集中装载大量货物的大型包装容器.优点是平安、简便、迅速、节约,便于机械和自动化装卸.可载5〜40t各类商品,常用于铁路、公路和海上远程运输.③托盘组合包装,是用木材、塑料、金属材料或玻璃纤维等制成的垫板,有平面式托盘、箱式托盘、立柱式托盘、滑片托盘等几种形式.优点是耐腐蚀,卫生性好,节省费用,减少商品损耗.载重量为0.5〜2t,有的可重复使用.销售包装技法(1)泡罩包装与贴体包装泡罩包装是将商品封合在用透明塑料薄片形成的泡罩与底板之间的一种包装方法.贴体包装是将商品放在能透气的、用纸板或塑料薄片制成的底板上,上面覆盖加热软化的塑料薄片,通过底板抽真空,使薄片紧密包贴商品,且四周封合在底板上的一种包装方法.泡罩包装和贴体包装多用于日用小商品的包装,具特点是透明直观,保护l生好,便于展销.(2)收缩包装收缩包装是以收缩薄膜为包装材料,包裹在商品外面,通过适当温度加热,使薄膜受热自动收缩紧包商品的一种包装方法.收缩薄膜是一种经过特殊拉伸和冷却处理的塑料薄膜,内含有一定的收缩应力,这种应力重新受热后会自动消失,使薄膜在其长度和宽度方向急剧收缩,厚度加大,从而使内包装商品被紧裹,起到良好的包装效果.收缩包装具有透明、紧凑、均匀、稳固、美观的特点,同时由于密封性好,还具有防潮、防尘、防污染、防盗窃等保护作用.收缩包装适用于食品、日用工业品和纺织品的包装,特别适用于形态不规那么商品的包装.(3)拉伸包装拉伸包装是用具有弹性(可拉伸)的塑料薄膜,在常温和张力下,裹包单件或多件商品,在各个方向牵伸薄膜,使商品紧裹并密封.它与收缩包装技法的效果根本一样,它的特点是：①采用此种包装不用加热,很适合于那些怕加热的产品如鲜肉、冷冻食品、蔬菜等.②可以准确地限制裹包力,预防产品被挤碎.③由于不需加热收缩设备,可节省设备投资和设备维修费用,还可节省能源.(4)保鲜包装湖南群狼市场调研效劳保鲜包装,是采用固体保鲜剂(由沸石、膨润土、活性炭、氢氧化钙等原料按一定比例组成)和液体保鲜剂(如以椰子泊为主体的保鲜剂,由碳酸氢钠、过氧乙酸溶液、亚硫酸与酸性亚硫酸钙、复方卵磷脂和中草药提炼的CM保鲜剂等)进行果实、蔬菜的保鲜.固体保鲜剂法是将保鲜剂装入透气小袋封口后再装入内包装,以吸附鲜果、鲜菜散发的气体而延缓后熟过程.液体保鲜剂法为鲜果浸涂液,鲜果浸后取出,外表形成一层极薄的可食用保鲜膜,既可堵塞果皮表层呼吸气孑L,又可起到预防微生物侵入和隔温、保水的作用.硅气窗转运箱保鲜包装,是采用塑料密封箱加盖硅气窗储运鲜果、鲜菜、鲜蛋的保鲜方法.硅气窗又称人造气窗,在塑料箱、袋上开气窗,有良好的调节氧气、二氧化碳浓度,抑制鲜菜、鲜果和鲜蛋的呼吸作用,可延长其储存期.(5)脱氧包装脱氧包装又称除氧封存剂包装,即利用无机系、有机系、氢系三类脱氧剂,除去密封包装内游离态氧,降低氧气浓度,从而有效地阻止微生物的生长繁殖,起到防霉、防褐变、防虫蛀和保鲜的目的.脱氧包装适用于某些对氧气特别敏感的制品.(6)充气包装和真空包装充气包装是采用二氧化碳气体或氮气等不活泼气体置换包装容器中空气的包装技术方法.它是通过改变包装容器中的气体组成成分,降低氧气浓度的方法,达到防霉腐和保鲜的目的. 真空包装是将制品装入气密性容器后,在容器口前抽真空,使密封后的容器根本上没有氧气的包装.一般肉类食品、谷物加工食品及一些易氧化变质商品都可采用此类方法包装.(7)高温短时间灭菌包装它是将食品充填并密封于复合材料制成的包装内,然后使其在短时间内保持135c左右的高温,以杀灭包装容器内细菌的包装方法.这种方法可以较好地保持鱼、肉、蔬菜等内装食品的鲜味、营养价值及色调等.词条标签：。

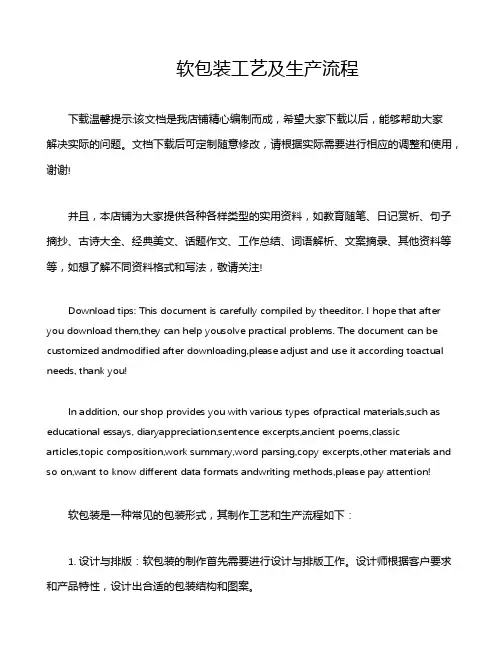

软包装工艺及生产流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classicarticles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!软包装是一种常见的包装形式，其制作工艺和生产流程如下：1. 设计与排版：软包装的制作首先需要进行设计与排版工作。

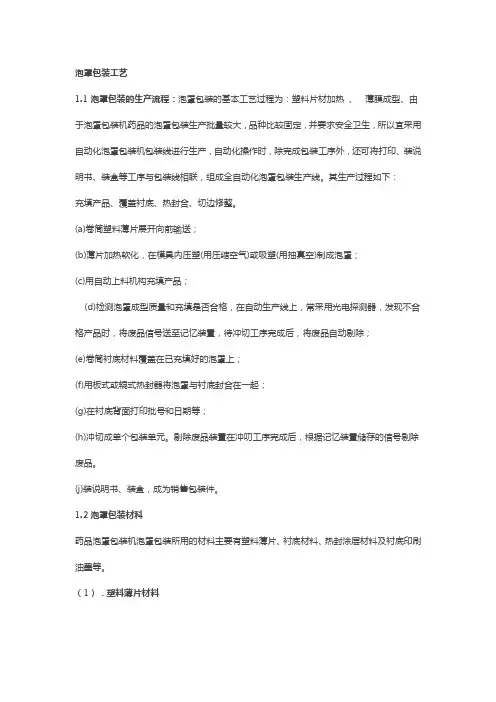

泡罩包装工艺1.1泡罩包装的生产流程：泡罩包装的基本工艺过程为：塑料片材加热、薄膜成型、由于泡罩包装机药品的泡罩包装生产批量较大，品种比较固定，并要求安全卫生，所以宜采用自动化泡罩包装机包装线进行生产，自动化操作时，除完成包装工序外，还可将打印、装说明书、装盒等工序与包装线相联，组成全自动化泡罩包装生产线。
其生产过程如下：充填产品、覆盖衬底、热封合、切边修整。
(a)卷筒塑料薄片展开向前输送；(b)薄片加热软化，在模具内压塑(用压缩空气)或吸塑(用抽真空)制成泡罩；(c)用自动上料机构充填产品；(d)检测泡罩成型质量和充填是否合格，在自动生产线上，常采用光电探测器，发现不合格产品时，将废品信号送至记忆装置，待冲切工序完成后，将废品自动剔除；(e)卷筒衬底材料覆盖在已充填好的泡罩上；(f)用板式或辊式热封器将泡罩与衬底封合在一起；(g)在衬底背面打印批号和日期等；(h)冲切成单个包装单元。
剔除废品装置在冲叨工序完成后，根据记忆装置储存的信号剔除废品。
(j)装说明书、装盒，成为销售包装件。
1.2泡罩包装材科药品泡罩包装机泡罩包装所用的材料主要有塑料薄片、衬底材料、热封涂层材料及衬底印刷油墨等。
（1）．塑料薄片材料药品泡罩包装机泡罩包装常用的硬质塑料片材主要有聚氯乙烯、聚偏二氯乙烯以及一些复合材料等。
目前应用量最大的是聚氯乙烯硬片。
硬质聚氯乙烯薄片透明度和光泽感好。
用于药品包装的聚氯乙烯薄片对树脂的卫生要求较高，必须使用无毒聚氯乙烯树脂、无毒改性剂和无毒热稳定剂。
聚偏二氯乙烯的高分子密度大，结构规整，结晶度高，具有极强的气体密封性，优异的阻湿能力，良好的耐油、耐药品和耐溶剂性能，对空气中的氧、水蒸气、二氧化碳气体具有优异阻隔性能，以相同厚度的材料来比较，聚偏二氯乙烯对氧的阻隔性能是聚乙烯的1500倍，是聚丙烯的100倍，是聚酯的100倍，阻水蒸气及氧气均优于聚乙烯。
而且聚偏二氯乙烯材料的封口性能、冲击强度、抗拉强度耐用性等各项指标均能满足药品等泡罩包装的特殊要求。
