格宾石笼专项施工方案一、项目概况格宾石笼是一种由金属线网与石块组合而成的一种人工石体结构。
它具有坚固耐用、透水透气、具有一定的防护功能等特点，广泛应用于水土保持、防洪行险、河道整治等领域。
本施工方案主要针对格宾石笼在水土保持工程中的专项施工进行探讨。
二、施工准备1.施工前准备（1）编制施工组织设计，并报相关单位审批。
（2）制定质量、安全及施工技术措施等相关计划，并组织安全技术交底。
（3）准备好所需的施工设备、车辆及物资等。
（4）对施工现场进行布置，确保施工区域的安全和畅通。
2.地基处理（1）对施工区域进行勘测，并确定地基处理方案。
（2）清理施工区域的杂物和积水，保持施工现场的整洁。
（3）进行土方开挖和坑底压实工作。
三、施工工艺1.石笼制作（1）准备铁丝网料：将合适尺寸的铁丝网料剪裁成所需规格。
（2）焊接铁丝网料：将剪裁好的铁丝网料进行焊接，制成格宾石笼单元。
（3）石块填充：将适当规格的石块填充到石笼单元中，并保持均匀和密实。
（4）封装石笼：用铁丝网料将填充好的石笼进行封装，确保石块不会从石笼中脱落。
2.石笼安装（1）测量定位：根据设计要求，在土方开挖好的基础上进行石笼的测量和定位。
（2）铺设石笼：将制作好的石笼在基础上逐层铺设，保持石笼之间的接缝紧密。
（3）固定连接：用钢筋或线束将石笼与基础进行固定连接，确保石笼的稳定。
3.石笼填充（1）填充石笼：将适量的石块填充到石笼中，保持填充的均匀和密实。
（2）层次填充：根据设计要求，逐层填充石块，每层填充后用锤子进行敲击，使石块归位并提高填充密实度。
（3）石笼封口：当石笼填充到一定高度后，用铁丝网料对石笼进行封口，确保填充石块的稳定性。
四、质量控制1.原材料质量检验：对铁丝网料和石块进行检验，保证原材料无损伤和污染。
2.施工现场管理：加强施工现场管理，确保施工人员遵守操作规程和安全生产措施。
3.压实装置检测：对填充后的石笼进行压实装置检测，确保填充石块的密实度和稳定性。
河道整治工程护脚石笼、格宾石笼、护坡专项施工方案目录第一章工程概况 (1)1.1 编制依据 (1)1.2 工程概况、水文及地质情况 (1)第二章施工进度计划及工期保证措施 (3)2.1 工程进度计划 (3)2.2 施工进度关键部位的控制 (3)2.3 保证措施 (3)第三章机械设备、材料、人员投入计划及保证措施 (5)3.1 机械设备投入 (5)3.2 材料投入计划 (5)3.3 劳动力投入计划 (5)3.4 保证措施 (6)第四章施工准备情况 (8)4.1 技术准备 (8)4.2 施工场地准备 (8)4.3 其他准备 (9)第五章施工方案及技术措施 (10)5.1 施工工艺流程： (10)5.2 施工方案 (10)第六章质量保证措施 (18)6.1 质量保证体系 (18)6.2 材料质量管理措施 (18)6.3 现场施工管理措施 (18)6.4 质量保证措施 (19)第七章安全管理机构及保证措施 (22)7.1 安全指导思想 (22)7.2 安全管理目标和安全职责 (22)7.3 安全生产保证体系 (23)7.4 安全生产组织机构 (23)7.5 安全管理措施 (24)7.6 技术措施 (25)7.7 安全施工措施 (25)第八章季节性施工保证措施 (27)8.1 雨期施工安全保证措施 (27)8.2 夜间施工保证措施 (27)第九章文明施工及环境保护措施 (29)9.1 文明施工保证措施 (29)9.2 环境保护措施 (31)第一章工程概况1.1编制依据1）《XX市xxx河道整治工程工程施工图设计总说明》2）《XX市xxx河道整治工程工程施工图》3）《堤防工程施工规范》（SL 260-2014）4）《水利水电工程施工质量检验与评定规程》（SL 176-2007）5）《水利水电建设工程验收规程》（SL 223-2008）6）《格宾网施工技术规程》7）《砌体结构工程施工质量验收规范》GB50203-20118）《工程测量规范》（GB50026-2007）9）《建筑施工安全检查标准》（JGJ59-2011）1.2工程概况、水文及地质情况1.2.1 工程概况本工程为XX市xxx河道整治工程，涉及的河道为官塘冲主支<下段> （桩号K 0+000〜K 4+450）部分，河道断面为明渠，以堤岸坡防护处理为主，全长 4.45km。
格宾石笼护坡施工方案一、项目背景随着城市建设的快速发展和人口增长，土地资源的短缺和环境保护的需求日益突出。
在陡峭的山坡上，为了防止土壤侵蚀和土方滑坡等问题，进行有效的护坡工程非常重要。
本文将介绍格宾石笼护坡施工方案，旨在提供一种可行、经济、环保的护坡解决方案。
二、施工原理格宾石笼护坡施工是一种利用填充物填充石笼网箱，在山坡上形成一个稳定的结构来防止土壤侵蚀的方法。
石笼是由金属线网制成的箱子，箱子内部填充有块状物料（如石头、石碎片等）。
通过正确选择合适的填充物，可以提供强大的抗冲击和抗侵蚀能力，保障土壤的稳定性。
三、施工步骤1. 环境准备：在开始施工前，需对施工场地进行环境准备。
包括清理杂草、清理浮土、检查地质状况等，确保施工区域的平整和安全。
2. 石笼网箱搭建：根据设计要求，搭建石笼网箱的结构。
首先要确保网箱的稳定性和牢固性，然后依次把网箱进行安装固定。
3. 石笼填充：根据设计要求和施工规范，选择合适的填充物料进行填充。
填充应保证均匀、紧密，每层填充完后要用锤子敲打石笼，以确保填充物料的密实性。
4. 网箱连接：当石笼填充完毕，需要将相邻的石笼网箱进行连接，以确保整个护坡结构的稳定性。
连接方式可以采用特制的夹子或者是金属线进行绑扎。
5. 后续处理：完成石笼护坡的基本施工后，需要对施工区域进行清理，确保施工区域的整洁和安全。
四、施工注意事项1. 施工人员必须严格按照设计要求和施工规范进行施工，严禁随意修改施工方案。
2. 施工现场必须保持整洁有序，材料堆放要规范，以确保施工过程的安全性。
3. 对于施工现场存在的特殊地质情况，必须及时向相关专业人员报告，并采取相应的措施以确保施工的顺利进行。
4. 施工过程中，必须加强安全意识，合理使用施工工具和设备，保证施工人员的人身安全。
五、施工效果评估格宾石笼护坡施工方案在实际应用中已证明是一种有效的护坡方法。
其具备以下特点：1. 抗冲击性强：填充物料的选择和填充方式的合理运用，可以使格宾石笼护坡具备良好的抗冲击性，能够承受较大的冲击力。

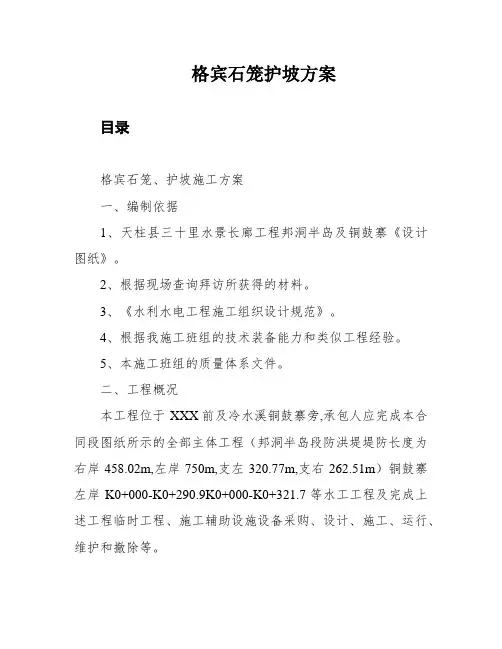

格宾石笼护坡方案目录格宾石笼、护坡施工方案一、编制依据1、天柱县三十里水景长廊工程邦洞半岛及铜鼓寨《设计图纸》。
2、根据现场查询拜访所获得的材料。
3、《水利水电工程施工组织设计规范》。
4、根据我施工班组的技术装备能力和类似工程经验。
5、本施工班组的质量体系文件。
二、工程概况本工程位于XXX前及冷水溪铜鼓寨旁,承包人应完成本合同段图纸所示的全部主体工程（邦洞半岛段防洪堤堤防长度为右岸458.02m,左岸750m,支左320.77m,支右262.51m）铜鼓寨左岸K0+000-K0+290.9K0+000-K0+321.7等水工工程及完成上述工程临时工程、施工辅助设施设备采购、设计、施工、运行、维护和撤除等。
本工程的防洪堤型式，主要包括砼挡墙、格宾石笼挡墙以及格宾垫护坡等，按护岸型式的不同，格宾石笼亦布列为一至七排不等。
三、施工程序施工程序为：测量放线及线位复核→基槽开挖→高程及断面尺寸复核→联合验收→格宾组装及下笼→人工填充石料→封笼→验收→基础后回填。
四、施工前期筹办（一）、丈量放线：遵守从整体到局部，先控制后碎步的原则，并查对设计图纸，检查总尺寸和分尺寸是否同等，即在施工现场建立统一的平面控制网和高程控制网。
（二）、技术准备：制订完善、合理的施工方案，使每个现场管理人员能及时领会设计方案的意图，以便贯彻落实，组织好项目技术负责人、施工管理人员和施工作业班组。
（三）、施工人员准备：根据基槽开挖的长度、格宾石笼的排数及现场填充石料的工程量，合理组织安排现场施工作业人员。
一般情况下，一个施工作业班组不少于20人。
（四）、施工机械准备：根据施工作业面的长度及拆除和挖方量的大小，合理组织破碎机、挖掘机等大型设备进场，同时为保证排水需要，每个工作面要配备水泵若干台，大功率发电机一至两台，各工区配置变压器一台。
（五）、材料筹办：进场材料由专人卖力检查接收，并收集质量证明文件，严格执行先检后用制度。
格宾施工时，考虑到施工围堰的设置，各事情面需防水雨布多少，编织袋多少条，电线多少米，配电箱多少台，基坑防护用钢管、扣件等多少延米，以及石料、簸箕等物料。
格宾石笼挡墙及护坡施工方案4.8.1概述格宾石笼是一种生态格网结构。
石笼网由高抗腐蚀、高强度、具有延展性的低碳钢丝或者包覆PVC的以上钢丝使用机械编织而成，使用格宾石笼制作而成的箱型结构就是格宾石笼网箱。
根据ASTM和EN标准，所使用的低碳钢丝直径根据工程设计要求而不同。
一般介于2.0-4.0mm之间，钢丝的抗拉强度不少于38kg/m2，金属镀层重量一般高于245g/m2格宾石笼网片的边缘线直径一般要大于网线直径。
其双线绞合部分的长度不得小于50mm.以保证绞合部分钢丝的金属镀层和PVC镀层不受破坏。
网箱是指用重型六角网作的箱型网笼，因此有称之为“格宾石笼网或者格宾石笼网网箱”，欧洲也叫格宾网,石笼网箱。
格宾石笼网箱在施工现场经石头填充，构成具有柔性、透水性及整体性的结构。
格宾石笼箱由间隔1米的隔板（双绞合六边形金属网片）分成若干单元格，为了加强石笼网箱结构的强度，所有的面网板边端均采用直径更粗的钢丝。
控制和引导河流及洪水泄洪坝和导流坝岩崩防护防止水水土流失大桥保护固土结构海滨防御工程港口工程挡土墙道路防护.箱型石笼由大规格六角网联结而成，施工中只需将石块装入笼中封口即可。
4.8.2施工方案首先进行清基，清除一切突出的坚硬、尖锐杂物，将基础夯实刮平，再进行浇筑混凝土垫层，之后进行钢丝石笼的砌筑。
1、将网片打开调正，用连线连接，每20cm处设一扎点，一次成型，内设八字线进行箱体定型加固，再将箱体放到固定位置，箱体错缝搭接，与相邻箱体用扎线连接，形成整体。
将格宾石笼错缝摆设就位,避免出现纵向贯通缝;2、将格宾石笼四边立起,用绑线将相邻边沿锁紧,绑锁时,将绑线围绕两条重合的框线(缝合边棱时) 或框线与网笼的双扭结边(缝合格栅时) 螺旋状扭紧,避免重镀锌损伤,螺距不大于50 mm ;3、当在已完成的底层网上面安装石笼网时,应用绑线沿新装格宾石笼下部边框将其固定在底层的格宾石笼上,同一层相邻的格宾石笼也应用绑线相互系牢,使格宾石笼网连成一体;4、在单元工程的同一水平层施工时,应将格宾石笼全部就位后才开始填充石料, 石料摆放有序、合理，大小均匀、密实，严禁使用锈石、风化石，箱体填石90---200mm；护垫填石90---150mm。
格宾石笼护坡施工方案1. 引言格宾石笼护坡是一种常见的土石工程施工方案，用于解决坡面的稳定性问题。
本文将介绍格宾石笼护坡的施工步骤和注意事项。
2. 施工准备在进行格宾石笼护坡施工之前，需要进行以下准备工作：2.1 材料准备•格宾石笼：根据设计要求选用合适尺寸的格宾石笼；•填充材料：常用的填充材料包括砾石、砂石等；•钢丝网：用于固定格宾石笼。
2.2 设备准备•挖掘机：用于清理坡面和挖掘基坑；•压路机：用于压实填充材料；•钢筋剪：用于剪断钢丝网。
2.3 人员准备•工程师：负责设计和施工方案的制定；•施工人员：负责具体施工操作。
3. 施工步骤格宾石笼护坡的施工可以分为以下几个步骤：3.1 清理坡面首先，使用挖掘机清理坡面上的杂物，确保坡面干净平整。
3.2 挖掘基坑根据设计要求，在坡面上挖掘基坑。
基坑的深度和宽度应符合设计要求，并考虑到填充材料的厚度。
3.3 安装钢丝网将钢丝网固定在基坑内部的坡面上，使用钢筋剪将钢丝网剪断，并用铁钉或焊接将其固定在基坑底部。
3.4 搭建格宾石笼将格宾石笼按照设计要求进行拼装，确保笼体的牢固性和稳定性。
3.5 填充材料将预先准备的填充材料倒入格宾石笼中，注意控制填充材料的厚度和均匀性。
填充材料可以采用不同粒径的砾石、砂石等。
3.6 压实填充材料使用压路机对填充材料进行压实，提高格宾石笼的稳定性和承载力。
3.7 完善施工进行必要的修整和清理工作，确保格宾石笼护坡工程的美观性和质量。
4. 施工注意事项在进行格宾石笼护坡施工时，需要注意以下事项：1.施工前应进行详细的勘察和设计，确保施工合理化；2.施工过程中，需严格按照设计要求进行操作；3.施工人员应具备相关专业知识和操作技能；4.填充材料的选择要符合规范，并进行充分压实；5.格宾石笼拼装应严密，确保结构稳固；6.施工完成后，及时进行工作清理，保持工地整洁。
5. 结论通过上述步骤和注意事项，格宾石笼护坡施工可以保证坡面的稳定性和安全性。

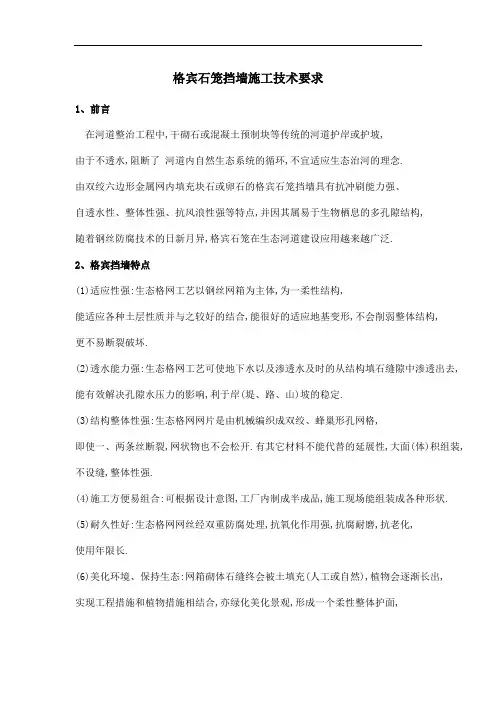

格宾石笼挡墙施工技术要求1、前言在河道整治工程中,干砌石或混凝土预制块等传统的河道护岸或护坡,由于不透水,阻断了河道内自然生态系统的循环,不宜适应生态治河的理念.由双绞六边形金属网内填充块石或卵石的格宾石笼挡墙具有抗冲刷能力强、自透水性、整体性强、抗风浪性强等特点,并因其属易于生物栖息的多孔隙结构,随着钢丝防腐技术的日新月异,格宾石笼在生态河道建设应用越来越广泛.2、格宾挡墙特点(1)适应性强:生态格网工艺以钢丝网箱为主体,为一柔性结构,能适应各种土层性质并与之较好的结合,能很好的适应地基变形,不会削弱整体结构,更不易断裂破坏.(2)透水能力强:生态格网工艺可使地下水以及渗透水及时的从结构填石缝隙中渗透出去, 能有效解决孔隙水压力的影响,利于岸(堤、路、山)坡的稳定.(3)结构整体性强:生态格网网片是由机械编织成双绞、蜂巢形孔网格,即使一、两条丝断裂,网状物也不会松开.有其它材料不能代替的延展性,大面(体)积组装, 不设缝,整体性强.(4)施工方便易组合:可根据设计意图,工厂内制成半成品,施工现场能组装成各种形状.(5)耐久性好:生态格网网丝经双重防腐处理,抗氧化作用强,抗腐耐磨,抗老化,使用年限长.(6)美化环境、保持生态:网箱砌体石缝终会被土填充(人工或自然),植物会逐渐长出,实现工程措施和植物措施相结合,亦绿化美化景观,形成一个柔性整体护面,回复建筑的自然生态.结构填充料之间的缝隙可保持土体与水体之间的自然交换功能, 同时也利于植物的生长,实现水土保持和自然生态环境的统一.3、格宾挡墙施工工艺流程3.1原材料选用3.1.1格宾石笼的选用格宾笼是由低碳镀锌覆塑钢丝经机械编织成六边形双绞合钢丝网制成的网箱结构, 其网格名义尺寸为10×12.做成网箱的钢丝主要由网面钢丝、边端钢丝组成,钢丝类型要求如下:普通格宾形式:格宾石笼原材料标准要求:钢丝为重镀锌覆塑,镀锌量不小于245g/米2,覆塑厚度不小于0.5米米;钢丝的抗拉强度应在350～500米pa之间,延伸率不能低于10%;镀锌层的粘附力:当钢丝绕具有4倍钢丝直径的心轴6周时,用手指摩擦钢丝,其不会剥落或开裂;覆塑指标:灰色、比重1.35～1.4千克/d米3、硬度 90～100(邵氏硬度 A型);抗拉强度不低于20.6米pa;断裂延伸率不低于200％、重量损失:温度 105℃,24小时后, 重量损失小于5%;残余灰烬:小于2%.3.1.2 填充石料的选用格宾石笼内填料容重要求达到18～19KN/米3,填石为米U30以上硬质岩质块石或卵石,粒径以100～250米米为宜. 本工程所选用的填充石料选用片石、卵石,经过石料原材检验, 选用的石料能够满足设计要求.3.2工艺流程3.3基坑开挖及清平精确测量放线后进行基坑开挖,用小型挖机按放好的线挖除废土,坑底宽在格宾宽的两侧各加1米作预留工作坑,基坑直至挖到控制标高处.挖机挖除废土后用人工清理坑底的残土、渣土,并对坑底、坑壁进行清平,使坑底、坑壁平顺且相互垂直,如果坑底未入岩,基底采用50厘米片石＋20厘米砂砾石找平.3.4格宾组装3.4.1取出一个完整的格宾单元,校正弯曲变形的部分,可用钳子拉和脚踩整平.3.4.2立起隔板及前后面板,先用边缘钢丝延长部分固定住角点,确保每一竖直面板上端边缘在同一底部边沿要在同一竖直面上.3.4.3绞合和注意按每间隔10～15厘米双圈-单圈-双圈间隔进行绞合.隔板绞合时注意沿一条竖直线绞合,而且绞合后的隔板是在同一竖直面上.3.4.4用于转弯的格宾,绞合时前面板不绞合,折放到底板下,并用钢丝绳稍微绞几个点, 方便移动安装.3.4.5组装格宾的原则:形状规则,绞合牢固、所有竖直面板上边缘在同一水平面上并且确保盖板边缘能够与面板上端水平边缘绞合.3.5格宾安装3.5.1安装前,先放线,确定出格宾的外边沿线.3.5.2将组装好的格宾紧密整齐地摆放在恰当的位置上,摆放时应面对面、背对背, 便于石料填充、盖板绞合和节约钢丝.3.5.3碰到拐角时,可采用组装时不绞合前面板,将前面板折叠到底板下,将格宾套进另一个格宾,底板重叠来完成.3.5.4将相邻的格宾边缘用长钢丝绞合起来,用1.4米的长钢丝单、双间隔10-15厘米绞合1米长边缘.3.5.5第二层及以上部分的格宾底部边缘需与下层绞合在一起,绞合要求同上,边缘钢丝加长部分往相邻的边缘绕紧.3.6石料填充3.6.1填充石料必须同时均匀地向同层的各箱格内放入填充料,不能将单格网箱一次性投满.3.6.2填料施工中,应控制每层投料厚度在33厘米左右,一般一米高网箱分三至四层投料为宜.3.6.3防止格宾面墙的面板受压鼓出及装填导致隔板弯曲采取一下三种措施:1)在格宾前面绑上一个由长木板做成的方格面板,用钢丝固定使其紧靠格宾面板,填装完后可移动到其他位置进行安装.2)1米高格宾分三层装填,别且往三个方向的格宾单元逐级递推,也就是说,相邻两格宾单元填石高度相差不超过33厘米.3)每装填满三分之一就安装两根加固钢丝(每根长度在2.5米左右),中间用小木棒或细长石块绕转钢丝,把握松紧尺度 :既要避免过于松弛而达不到预期的效果,防止太紧而导致墙面往内收缩.3.6.4考虑到填充料的沉降,顶面填充石料宜适当高出石笼2-3厘米,且必须密实,空隙处应以适当的小碎石填塞.以增加石笼容重.3.6.5裸露在地面以上的填充石料,表面应以人工码放(干砌石的方式)或机械砌垒整平,石料间应相互搭接稳定,平面朝外.3.6.6每层石笼添石完成后,应择点控制测量标高.3.7盖板绞合3.7.1绞合盖子前,要对整体结构进行检查,对一些弯曲变形、表面不平整等不符合施工要求的地方进行校正:出现隔板弯曲的现象,可通过将鼓出一边的石头移到另一方格,然后扳直隔板来加以纠正,或用钢钎扳直,每一层表面的石头必须用人工清平,确保表面平整、尽量减少空隙率、有2.5-4厘米的超高,对于顶部被埋到石头下面,绞合不到位的隔板,可用钢钎将其翘起.3.7.2用长1.4米的钢丝单、双圈间隔绞合盖板边缘与竖直面板上边缘、盖板面板与隔板上边缘.3.7.3靠在一起的竖直面板上边缘与面板边缘要绞在一起(一般有4条边一起绞, 把整个结构连成一个整体,另一方面是为了节省钢丝的用量),盖板绞合后,所有绞合边缘成一条直线,而且绞合点的几根钢丝紧密靠拢,绞合不拢的地方必须用钢钎校正,同一层面的表面必须在同一水平面上.4、质量标准4.1格宾填充标准4.1.1填充料采用片石和卵石两种材料,填充料(片石、鹅卵石)的粒径,80%以上在80米米-200米米之间,余为粒径较小填充石缝,以增加填充密度 . 4.1.2填料时同时均匀向一组网格内填料,严禁往单个网格内填料,网格内填料高差为网格高度的1/3.4.1.3石料填充后达到填充率为70%.4.2验收标准。
格宾石笼挡墙及护坡施工方案4.8.1概述格宾石笼是一种生态格网结构。
石笼网由高抗腐蚀、高强度、具有延展性的低碳钢丝或者包覆PVC的以上钢丝使用机械编织而成，使用格宾石笼制作而成的箱型结构就是格宾石笼网箱。
根据ASTM和EN标准，所使用的低碳钢丝直径根据工程设计要求而不同。
一般介于2.0-4.0mm之间，钢丝的抗拉强度不少于 38kg/m2，金属镀层重量一般高于245g/m2格宾石笼网片的边缘线直径一般要大于网线直径。
其双线绞合部分的长度不得小于50mm.以保证绞合部分钢丝的金属镀层和PVC镀层不受破坏。
网箱是指用重型六角网作的箱型网笼，因此有称之为“格宾石笼网或者格宾石笼网网箱”，欧洲也叫格宾网,石笼网箱。
格宾石笼网箱在施工现场经石头填充，构成具有柔性、透水性及整体性的结构。
格宾石笼箱由间隔1米的隔板（双绞合六边形金属网片）分成若干单元格，为了加强石笼网箱结构的强度，所有的面网板边端均采用直径更粗的钢丝。
控制和引导河流及洪水泄洪坝和导流坝岩崩防护防止水水土流失大桥保护固土结构海滨防御工程港口工程挡土墙道路防护.箱型石笼由大规格六角网联结而成，施工中只需将石块装入笼中封口即可。
4.8.2施工方案首先进行清基，清除一切突出的坚硬、尖锐杂物，将基础夯实刮平，再进行浇筑混凝土垫层，之后进行钢丝石笼的砌筑。
1、将网片打开调正，用连线连接，每20cm处设一扎点，一次成型，内设八字线进行箱体定型加固，再将箱体放到固定位置，箱体错缝搭接，与相邻箱体用扎线连接，形成整体。
将格宾石笼错缝摆设就位,避免出现纵向贯通缝;2、将格宾石笼四边立起,用绑线将相邻边沿锁紧,绑锁时,将绑线围绕两条重合的框线(缝合边棱时) 或框线与网笼的双扭结边(缝合格栅时) 螺旋状扭紧,避免重镀锌损伤,螺距不大于50 mm ;3、当在已完成的底层网上面安装石笼网时,应用绑线沿新装格宾石笼下部边框将其固定在底层的格宾石笼上,同一层相邻的格宾石笼也应用绑线相互系牢,使格宾石笼网连成一体;4、在单元工程的同一水平层施工时,应将格宾石笼全部就位后才开始填充石料, 石料摆放有序、合理，大小均匀、密实，严禁使用锈石、风化石，箱体填石90---200mm；护垫填石90---150mm。
格宾石笼护坡护底施工方案1. 引言格宾石笼是一种常用于土石坡护坡和护底的工程技术。
本文档旨在介绍格宾石笼护坡护底的施工方案，包括施工前的准备工作、施工步骤、施工要点以及施工后的维护方法。
2. 施工前准备工作在正式进行格宾石笼护坡护底施工前，需要进行以下准备工作：2.1 确定设计方案根据具体项目要求，确定格宾石笼的规格、石笼网片的尺寸和材质以及护坡护底的设计细节。
2.2 采购材料和工具根据设计方案，准备所需的格宾石笼、石笼网片、铁丝、连接夹具等材料，并携带适当的工具，如铁钳、钢丝切割器、锤子等。
2.3 准备施工场地清理施工现场，确保施工区域无杂物和障碍物，以便顺利进行施工作业。
确保场地的平整性和稳定性，尤其是护坡和护底区域。
2.4 安全措施制定施工安全措施，包括设置合适的警示标识和安全防护措施，提醒工人和周围人员注意施工现场的安全。
3. 施工步骤格宾石笼护坡护底的施工步骤如下：3.1 格宾石笼的组装按照设计方案要求，将石笼网片展开并组装成石笼箱体。
使用铁丝和连接夹具固定石笼网片，确保石笼箱体的稳定性和结构的坚固性。
3.2 石笼的填料将经过组装的石笼箱体放置在预定的位置上，并填充适当的填料，如碎石、碎砖、沙土等。
填料应均匀分布，并根据设计要求进行压实。
3.3 固定石笼箱体将填充好填料的石笼箱体按需进行固定，可以使用锚杆、钢筋或其他固定材料，确保石笼箱体的稳定性。
3.4 进行连接如果需要连接多个石笼箱体，使用连接夹具将它们安全地连接在一起，以加强整体的稳定性和可靠性。
3.5 完善细节检查施工过程中可能出现的细节问题，如连接处是否牢固、填料是否均匀、填料与石笼箱体之间是否有空隙等。
4. 施工要点在进行格宾石笼护坡护底施工时，需要注意以下要点：4.1 选用合适的格宾石笼和石笼网片根据具体项目需求和土石坡的要求，合理选择格宾石笼和石笼网片的规格、尺寸和材质，确保其承载力和稳定性。
4.2 均匀填充填料在填充填料时，应注意均匀分布填料，并逐层进行压实，以提高整体结构的稳定性和抗震性能。
格宾石笼专项施工方案1.概述格宾石笼是一种多功能的土木工程材料，通常由镀锌钢丝编织而成，用于土方加固、护坡、隔离、水土保护等多种工程领域。
本文将重点介绍格宾石笼的专项施工方案，包括前期准备、施工步骤、质量控制等内容。
2.前期准备在进行格宾石笼施工前，需要做好以下准备工作：•确定施工地点，了解地形地貌、地质条件，制定详细的施工计划。
•选购符合标准的格宾石笼材料，确认数量和规格。
•准备施工所需的机械设备和工具，包括起重机、抛丸清理机等。
3.施工步骤格宾石笼施工主要包括以下步骤：•基础准备：清理施工现场，进行基础勘测，标定施工基准点。
•安装支架：根据设计要求，在基础上安装支架，确保支架平整牢固。
•搭设模板：按照设计图纸要求，在支架上搭设模板，保证格宾石笼的形状和尺寸符合要求。
•固定钢丝网：将镀锌钢丝网按照设计要求固定在支架上，注意保持网格间距均匀。
•填充石头：将选好的石头填充到格宾石笼中，确保填充密实、平整。
•密封边角：在施工完成后，对格宾石笼的边角进行密封处理，防止石头溢出。
4.质量控制为了确保施工质量，应做好以下质量控制工作：•严格按照设计要求施工，确保施工符合规范标准。
•定期进行施工进度检查和质量检测，发现问题及时处理。
•施工结束后进行验收，确保格宾石笼工程符合设计要求。
5.安全注意事项在进行格宾石笼施工过程中，应注意以下安全事项：•操作人员必须配备安全防护用具，如安全帽、手套等。
•严格遵守作业规程，禁止超负荷作业。
•监控施工现场，确保人员和设备安全。
6.结语格宾石笼作为一种多功能的土木工程材料，在工程建设中有着广泛的应用前景。
通过科学合理的施工方案和严格的质量控制，能够确保格宾石笼工程的顺利进行和质量可控。
希望本文介绍的格宾石笼专项施工方案能够为相关从业人员提供参考，并能够在实际工程中得到有效应用。
贵德县央巴河防洪治理工程（Ⅰ标）格宾网箱施工专项技术方案青海顺成水利水电科技工程有限公司二O一七年五月格宾网箱施工专项技术方案1、工程概况及建设地点1.1 工程概况本工程位于贵德县海南藏族自治州的东北部，贵德县河流属于黄河流域，贵德县央巴河防洪治理工程一标段主要的建设内容为：豆后漏村新建钢筋混凝土护底+格宾网箱护坡4686m；格宾网箱直墙210m，新建潜坝3座。
1.2 建设地点项目建设地点位于贵德县常牧镇。
2、编制依据（1）响应招标文件有关规定；（2）贵德县央巴河防洪治理工程（一标段）施工图纸；（3）《水利水电工程单元工程施工质量验收评定标准-土石方工程》（SL631-2012）（4）《水利水电工程单元工程施工质量验收评定标准-堤防工程》（SL634-2012）（5）《生态格网结构技术规程》（CECS 353-2013）（6）结合图纸的设计及建设方相关要求编制此专项措施。
3、施工方法3.1 施工准备（1）一般规定1）在进行施工前，应对结合工程现场概况、合同或设计文件进行深入研究，编制施工方案。
2）应根据水文气象资料和工地实际情况，合理安排施工计划。
3）开工前，应做好各项技术准备工作，并做好“三通一平”、临建工程等的准备工作。
（2）技术准备1）根据设计文件，对有关数据、资料及施工图中的几何尺寸进行检验。
2）指定专人负责测量工作，准确进行定位测量，并及时提供所需的测量资料。
3）施工测量的精度指标应符合以下要求：a、平面位置允许误差±30mm~±40mmb、高程允许误差±30mmc、坡面不平整度的相对高度差允许范围±30mmd、施工中对借用或设置的施工控制标志、高程点，必须严加保护，并定期检测、校正。
(3)机械、设备及材料准备a、施工机械、施工工具、设备及材料型号、规格、技术性能及配备数量应根据工程施工进度和强度合理安排与调配。
b、根据工程施工进度应及时组织材料进场，并应事先对原材料和半成品的质量进行检验。
c、进场原材料和半成品必须经现场抽样检验合格后，方可使用。
3.2施工方法（1）施工流程基础格宾石笼（护坡格宾网箱）施工工艺：放线定位—挖网箱基槽（做宾格网垫的1:1.5坡）—人工清槽—监理验槽（监理验坡）—下宾格网反滤土工布—下绑扎好的网箱笼—模板加固网箱—装填石料—网箱封盖。
（2）基础格宾石笼（护坡格宾网箱）的主要施工方法1）土石方开挖a、本工程格宾网挡墙基础建在坚硬的基岩上或稳定的砂卵石层上，开挖时利用水准仪与GPS（RTK）相配合控制开挖边坡与深度, 随挖随测, 严格控制超挖, 与设计断面基本吻合。
b、土方（含砂卵石）清基采用1 m3挖掘机配合人工进行, 土方（含砂卵石）开挖采用1 m3挖掘机进行开挖, 开挖的砂石料用于施工导流围堰上。
开挖时遵循从下游至上游分段依次进行, 施工中随时做成一定的坡势,以利排水。
c、按设计要求使用机械和人工对现有边坡进行削坡和平整铺设面，坡面或地基面应平整、密实、无杂质，现场如遇较差的地基土质时，应另作地基处理，处理后的地基承载力必须符合设计要求。
（3）铺设土工布在平整，密实的基础（碎石垫层）上面用人工铺设经检验合格要求的PET50-3-200长丝纤维土工布。
（4）组装格宾护垫格宾护垫生产厂家现将格宾护垫制作成半成品，然后折叠包装成捆运输到施工工地，在靠近安装位置的平整场地上打开，根据设计要求组装格宾网箱，避免损坏笼体和网线表面的镀锌涂层。
组装时应满足以下要求：1）间隔网与网身应成90°相交，经绑扎成长方形网箱组或网箱。
2）绑扎线必须是双股线扎丝。
3）每一道绑扎必须是双股线并绞紧。
4）构成网箱组或网箱的各种网片交接处绑扎道数应符合以下要求：5）间隔网与网身的四处交角各绑扎一道6）间隔网与网身交接处每间隔25cm绑扎一道；7)间隔网与网身间的相邻框线，必须采用组合线联结，即用绑扎线一孔绕一圈接一孔绕二圈呈螺旋状穿孔绞绕联结。
8)网箱组间连接绑扎，应符合下列要求：9)相邻网箱组的上下框线或折线，必须每间隔25cm绑扎一道；10)相邻网箱组的网片结合面则每平方米绑扎2处；11)在绑扎相邻边框线下角一道时，如下方有网箱组，必须将下方网箱一并绑扎，以求连成一体；(5)安装格宾护垫将组装好的格宾护垫安装在铺设好的防渗土工布上的边坡上，网箱安装平面位置，工程均要符合设计要求且顺直，平顺。
（6)格宾垫填充石料填充石料必须是坚固密实，耐风化的石料，填充石料的粒径，质量必须符合设计，规范要求，严禁往单个网箱内填入石料，必须同时均匀的向同一组护垫的各个网格内填入石料，填充石料可一次填满高度，空隙用小碎石填塞。
石料应填充密实，表面应铺砌整平，石料间相互搭接，石料采用先运至边坡平台，然后用人工配合机具设备将石料运至各格宾护垫施工点，然后再将块石人工搬至格宾护垫内，块片石应大小搭配，已保证格宾笼内块片石铺砌质量。
(7)封盖施工面层石料铺砌平整后(铺砌的石料平整后应高于格宾金属网格20-30mm）方可封盖，该网片及框线与护垫组边框线间交（框）线每间隔25cm绑扎一道，将盖网片及框线与护垫组框线间的所有相交（框）线绑扎在一起。
4、主要材料用量及机械、劳动力配备4.1主要材料用量材料用量计划表4.2劳动力及机械配备本工程高峰期间共需要劳动力30人左右，机械设备计划进场挖掘机1台，自卸汽车5辆、装载机1台。
5、工期保证5.1工期要求本工程计划工期为2017年5月2日至2017年10月30日，共计181日历天。
5.2进度计划保证措施（1）总进度计划工程开工后，依据合同要求的时间编报施工总进度计划，得到业主和监理工程师批准后作为本工程基准计划。
施工中紧紧围绕目标展开工作。
（2）月进度计划项目部将根据施工总进度计划安排向监理工程师报送月进度计划。
建立以工期目标考核的目标经济责任制，层层分解计划，落实到各施工工序和各工序作业人员，严格生产目标奖罚制度。
（3）进度会议坚持召开周生产计划会和周生产调度会等会议制度，以日保周，以周保月，确保总工期进度目标的实现。
积极配合监理工程师每周定期召开的进度会议，认真接受监理工程师对项目部的合同进度计划执行情况和工程质量状况的检查。
服从监理工程师协调解决工程施工中发生的工程变更、质量缺陷处理、支付结算等问题以及与其它承包人的相互干扰和矛盾。
在进度会议上，项目部按规定的格式提交进度报表。
（4）进度计划的调整和修订在工程实施过程中，无论由于何种原因导致工期延误，项目部均及时随进度情况及时提出修正计划，并在月进度报告中提出调整后的进度计划并编制实现目标的保证措施，保证进度如期实现。
6、质量控制6.1、一般规定（1）建立健全完整的质量保证体系，严格执行质量“三检”制度及工序报验制度，实行全面质量管理。
（2）工程质量检测人员所需资质条件以及工程质量检验的职责范围、工作程序、事故处理、数据处理等要求，均应符合相应质量验收规范的规定。
（3）、应保证检测成果、材料检验资料的真实性，严禁伪造或任意舍弃成果和资料；质量检测记录应妥善保存，严禁涂改或自行销毁。
（4）格宾防护工程质量应包括内在质量和外观质量。
（5）质量检测部位应有代表性,且应在上面均匀分布，不得随意挑选。
（6）隐蔽工程应会同监理一起检验，作好声像资料留存。
6.2材料的质量控制（1）基础格宾石笼及护坡格宾网箱的材料要求1）基础格宾笼网格尺寸为130*150mm（双线铰合部分长度≥55m），格宾护坡网箱尺寸为80*100mm（双线铰合部分长度≥45m）。
以上两种材料须满足以下要求：a、镀锌量要求：镀锌量测试按现行国家标准《钢产品镀锌层质量实验方法》（GB/T）1839执行。
锌-5%铝-混合稀土合金钢丝和锌-10%铝-混合稀土合金，镀层钢丝中度含量及铝含量的测试方法应按现行国家标准《锌-5%铝-混合稀土合金钢丝、钢绞线》GB/T20492-2006）的要求执行。
锌-5%铝混合稀土合金镀层钢丝最低镀层重量应按现行国家标准《锌-5%铝-混合稀土合金钢丝、钢绞线》（GB/T20492）中A等级钢丝标准执行。
b、镀层附着性要求：镀层附着力测试应按照现行国家标准《金属材料缠绕实验方法》（GB/T2976）实验执行，附着在钢丝上的镀层不应裂开，即当镀层钢丝绕向当于自身直径2倍的芯轴紧密缠绕6圈时，用手指摩擦钢丝，其镀层不会剥落或开裂。
c、石笼制作及现场铺设应遵守以下规范YB/T5301-2010、GBT3077-1999GB/T222等标准。
d、钢丝缠绕标准：网面裁剪后末端与端丝的联接处时整个结构的薄弱环节，为加强网面与端丝的联接强度，需采用专业的翻边机将网面钢丝缠绕在端丝上≥2.5圈，不能采用手工绞，翻遍强度21KN/m，格宾垫供货单位需提供由中国国家认证的检测单位出具的网面翻遍强度检测报告。
e、网面裁剪后末端与端丝的联接处是整个结构的薄弱环节，为加强网面与端丝的连接强度，需采用专业的翻边机将网面钢丝缠绕在端丝上≥2.5圈，不能采用手工绞，翻遍强度21KN/m.f、绑扎钢丝必须采用与网面钢丝一样材质的钢丝，为保证联接强度需严格按照间隔10~15cm单圈一双圈连续交替铰合。
g、格宾垫内填筑块石料粒径大于150mm。
h、格宾垫的安装应在专业厂家的指导下进行。
2)格宾网材的质量及规格应重点检查下列内容：a、格宾网材的物理性能，力学指标师傅符合设计要求；b、网孔孔径是否符合设计要求；（2）填筑石料的质量要求1）材料规格格宾石笼内填筑块石料规格为 1.5D-2.0D，D位网孔的名义尺寸，填筑块石料规格为>150mm，要求石料质地坚硬，采用天然块石、卵石，具有耐久性、无风化，填充孔隙率应小于30%。
2）填筑石料的质量应重点检查下列内容：a、石料质量是否符合设计要求；b、石料粒径是否设计要求及满足规范规定。
6.3施工时的质量控制（1）铺设护垫的铺设面的平整度、密实度是否符合设计要求。
（2）检验铺设面的平面位置、高程是否符合设计要求。
（3）检查反滤织物、块石压脚的施工是否符合设计及规范要求。
（4）检查护垫组拼装工序、工艺是否符合规范规定。
（5）检查填充料的施工程序、施工工艺是否符合要求。
（6）抽查护垫面层平整度是否符合高差≤3cm的规定。
（7）每500㎡左右施工面积划分为一个单元工程。
7安全保证7.1 安全管理方针和目标（1）管理方针在施工管理中，始终如一地坚持“安全第一、预防为主”的安全管理方针，以安全促生产，以安全保目标。
（2）管理目标我们的目标是：施工中避免一切安全责任事故，在施工中确保人生安全，避免重伤以及人生伤亡事故。
把本标段建成“安全文明施工的标准化工地”。
安全是为质量服务的，质量是以安全做保证，在质量控制的同时，必须加强安全控制，工程质量和施工安全同时工程建设的两大永恒主题。
