冲孔灌注桩钢筋笼隐蔽工程验收记录

冲孔桩隐蔽验收记录一、项目概述项目名称：冲孔桩隐蔽验收项目地点：xxx工地施工单位：xxx公司监理单位：xxx公司施工日期：xxxx年xx月xx日二、验收目的本次冲孔桩隐蔽验收的目的是确保冲孔桩的施工质量符合相关规范要求，保证工程质量和安全。

三、验收内容1.验收前准备工作（1）查阅施工方案、相关图纸和设计文件，了解冲孔桩工程的整体施工方案；（2）对施工过程中的材料、设备情况进行检查；（3）检查施工人员的合格证书和培训情况；（4）监测和记录冲孔桩施工过程中的工序安排、施工方法以及施工质量。

2.冲孔桩施工过程验收（1）检查施工现场，包括桩机和现场设备的安装是否符合要求，施工符合安全规范；（2）检查冲孔桩材料的品质和规格是否符合设计要求；（3）对桩机进行试运行，检查设备的操作是否正常；（4）记录每一道工序的施工情况，包括冲孔桩的孔深、孔径、孔壁是否平整等。

3.隐蔽工程验收（1）验收施工完成的冲孔桩，检查桩身的质量，包括是否存在各类缺陷；（2）检查桩顶标高高度是否符合设计要求；（3）观察桩身的承载能力，检查冲孔桩的成孔是否均匀；（4）对验收合格的冲孔桩整理完成档案，并进行相应记录。

四、验收结果经过上述的隐蔽验收工作，冲孔桩工程验收结果如下：1.施工过程验收结果（1）施工现场布置合理，施工设备安装符合安全规范；（2）冲孔桩材料品质良好，符合设计要求；（3）桩机操作正常，施工质量较好；（4）冲孔桩的孔深、孔径、孔壁平整度均符合规范要求。

2.隐蔽验收结果（1）冲孔桩质量良好，无明显缺陷；（2）桩顶标高高度符合设计要求；（3）冲孔桩的承载能力满足安全要求；（4）冲孔桩验收合格。

五、总结本次冲孔桩隐蔽验收结果良好，施工质量符合相关规范要求。

冲孔桩作为地基处理的重要工程，其施工质量对整个工程的稳定性和安全性具有重要意义。

通过本次验收，对冲孔桩工程的施工质量进行了全面检查和评估，为后续工程提供了可靠的保障。

备注：本次记录仅作为冲孔桩施工验收的参考，并不作为最终评定的依据。

钻孔灌注桩资料怎么做?钻孔桩监—02表工程分项开工申请批复单监-07表中间交工证书桥评—02表钢筋加工及安装质量检验评定表桥评-13表钻孔灌注桩质量检验评定表监—03表检验申请批复单桥施—02-1表钻孔记录表（冲击钻)桥施—02-2表钻孔施工原始记录（回旋钻进）桥检—02表灌注桩成孔检查原始记录监-03表检验申请批复单桥施-05表钢筋施工原始记录桥检-01表钻孔桩终孔后灌注混凝土前检查表监-03表检验申请批复单桥施—06-1表混凝土施工原始记录桥施—04表水下混凝土灌注施工原始记录时间方面记住开钻前的时间和下钢筋笼的时间钻孔灌注桩资料最主要的还是钻孔原始记录和水下砼灌注原始记录试验和测量方面的问你们项目部相应人员钢筋这一块的话看你们的设计要求要多少根和多大直径的焊接多少等等说句难听的就是编钻孔桩当然是一根桩一个资料,包含开孔通知，钻孔记录表、隐蔽工程验收记录、清空记录表、混凝土灌注记录，另外还有测量放线、技术复核、混凝土灌注桩钢筋笼检验批等等的资料!钻孔灌注桩资料需要做哪些表格？1、桩基地质柱状图，2、孔位偏移的测量资料，3、孔深、泥浆比重等资料，4、钢筋原材料的加工资料，5、钢筋的连接和安装资料，7、混凝土的原材料资料，8、混凝土的配合比资料，9、混凝土的施工及养护资料.我们这边的铁路桥梁桩基就是这么多，共9个表格钻孔灌注桩要做哪些资料？按工序来啊1、测量放样；2、护筒埋设；3、钻孔记录；4、成孔检查；测量方面要报审一份桩位基准线。

施工方面：开钻通知单、钻进记录表、测孔冲孔灌注桩验收需上交哪些资料,需要准备哪些资料?他们说的太笼统了，我给你列一下你：冲孔桩施工记录表、水下砼施工记录表、钢筋笼验收记录表、钢筋笼制作验收检验批、完工报验单（单桩）、混凝土浇注令、混凝土灌注申请单、钢筋笼隐蔽验收记录、桩隐蔽记录、冲孔灌注桩检验批.这些就是一条桩的资料。

另外你还得提供静载、抽芯、轻触等检验报告。

海南房建资料里钻孔灌注桩资料都有哪些1、施工单位资质报审、检验中心资质报审(以前有)、混凝土资质报审；施工人员报审(特种人员：桩机操作员、电焊工、强弱电工）；2、各种方案：钻孔桩施工方案、临时用电用水方案、三防方案（忘了几防了）、安全文明施工方案等各种乱七八糟的方案；3、钢筋原材检验报告(注意出报告的日期哦)、焊条也是要报的4、桩检验资料:单桩3天同条件、单桩28天标养试压报告；桩试压报告；桩抽芯报告、桩轻触报告(以上这三项是看设计上要求，有的抽芯，有的轻触不一样）、温度记录表；混凝土强度评定表;5、钻孔桩单桩施工资料：施工记录表、水下砼灌注记录表、单桩完工报验单（钻孔灌注桩施工检验批）、钢筋笼报验单（钢筋原材检验批、灌注桩钢筋笼制作检验批、钢筋笼隐蔽验收记录表)、浇注令、现浇记录表、混凝土进场报验；6、分部分项完工验收单；钻孔灌注桩施工资料，施工单位要做哪些资料，什么顺序（目录）。

建筑工程中冲孔灌注桩施工技术发布时间：2022-04-15T03:17:24.464Z 来源：《新型城镇化》2022年7期作者：徐和[导读] 建筑工程中影响冲孔灌注桩施工质量的因素比较多，施工现场为淤泥质黏土层，桩端持力层为中风化花岗岩，地质结构、水文及地下管网等相对复杂，不良的地质条件直接影响冲孔灌注桩施工技术的应用效果。

复杂的地质条件容易造成冲孔灌注桩施工过程出现斜孔、堵管、断桩等问题，影响建筑工程的桩基承载力，甚至影响建筑物结构安全和施工质量。

结合建筑工程实际情况，深入探讨复杂地质条件下冲孔灌注桩施工技术应用要点，对促进建筑工程施工质量、提高冲孔灌注桩施工技术的经济效益、提升建筑行业施工技术水平等具有重要意义。

徐和身份证号：37010219840805XXXX摘要：建筑工程中影响冲孔灌注桩施工质量的因素比较多，施工现场为淤泥质黏土层，桩端持力层为中风化花岗岩，地质结构、水文及地下管网等相对复杂，不良的地质条件直接影响冲孔灌注桩施工技术的应用效果。

复杂的地质条件容易造成冲孔灌注桩施工过程出现斜孔、堵管、断桩等问题，影响建筑工程的桩基承载力，甚至影响建筑物结构安全和施工质量。

结合建筑工程实际情况，深入探讨复杂地质条件下冲孔灌注桩施工技术应用要点，对促进建筑工程施工质量、提高冲孔灌注桩施工技术的经济效益、提升建筑行业施工技术水平等具有重要意义。

关键词：建筑工程；冲孔灌注桩；施工技术1冲击灌注桩技术的基本内容冲孔灌注桩的施工作业开展中，卷扬机是其中不可或缺的设备，具体的施工作业中，将冲锤悬吊到特定高度，并使其自由落地，在冲锤落地的过程中实现重力势能向动能的转换，在与岩层撞击后击碎岩层并成孔，击碎岩石的过程中也伴随着大量渣石的产生，这些渣石经由掏渣洞排出，有时也可直接漂浮于泥浆上排出。

在一次符合施工要求的冲击作业完成后，因为在工程现场布设有钢丝转向装置，该装置会对冲锤产生一定的影响，使冲锤在该装置下出现明显的转动，桩孔也就形成了圆形断面。

钻孔灌注桩钢筋笼制作与安装检验批质量验收记录
填表说明
主控项目
1、钢筋的规格应符合设计要求，并按照规定进行力学性能检验，必要时应进行化学成分检验。

检查数量：抽查检查
检查方法：检查原材料合格证、质检报告及现场抽样试验报告。

2、钢筋表面不得有裂纹、结疤和弯折等缺陷。

检查数量：抽查检查
检查方法：观察、检查质检报告及现场抽样试验报告。

3、受力钢筋连接方式应符合国家现行技术规范的规定，钢筋接头处的轴线应一致，并应设在受力较小处。

检查数量：抽查检查
检查方法：观察、检查焊接试验报告。

4、钢筋笼应吊直扶稳，对准孔位缓慢下沉，不得摇晃碰撞孔壁和强行入孔；分段吊装时，将下段吊入孔后，其上端应留1m左右临时固定在孔口处，上下段钢筋笼的主筋对正连接合格后继续下沉。

检查数量：全数检查。

检查方法：观察。

一般项目
1、钢筋表面不得有油渍、油漆、鳞锈等，加工的几何尺寸符合设计要求。

检查数量：全数检查
检查方法：观察、量测
2、允许偏差见下表（GB50299-1999第3.6.9条）。

冲孔灌注桩监理细则一、施工准备检查1.在施工前，必须向监理和建设单位报送施工组织设计，并经过审批同意。

2.基线复核：施工前，施工单位必须先按设计图纸将基线定位到地面上。

经监理方到现场复核无误后才允许施工。

3.设备组织进场：桩机、动力设备、电焊机、必须满足施工要求并向监理进行设备报审。

4.材料进场验收及堆放：在钢筋、商品混凝土进场时，必须提供出厂合格证。

并办理材料使用许可证。

5.施工记录：准备好施工记录和隐蔽验收记录等质量记录表格，并及时做好记录和接受监理人员旁站监控。

二、操作工艺检查1.桩位放样：用全站仪根据坐标定出各冲孔桩的中心位置，放设护桩，对护桩必须加固，报监理100％检查复核。

2.护筒制作与埋设：采用 6 mm厚钢板，内径比孔径大20cm，护筒顶标高高出地面标高0.3m。

采用人工挖埋法。

护筒中心与桩位中心偏差控制在5cm以内，倾斜度控制在1%以内。

护筒周边用粘土填实。

3.泥浆制备：冲孔护壁采用粘土造浆护壁，相对密度为1.40。

4.冲机就位：冲机就位前，对各项准备工作进行检查。

冲机就位后，底座和顶端要平稳，冲机架顶部的起重滑轮中心线，冲头中心和护筒中心三者在同一铅垂线上。

5.冲孔：开孔及整个冲进过程中应始终保持孔内水位高出地下水位1 m，并低于护筒顶面0.3 m，以防溢出。

在通过淤泥夹砂及中粗砂层时宜采用中冲程（约75cm），冲程过高对孔底振动大，易引起坍孔。

遇有流砂现象时，宜加大粘土减少片石的比例。

按照上述方法处理，力求孔壁坚实。

当通过弱风化泥灰岩或微风化泥灰岩时，如表面不平整，应先投入粘土、小片石，将表面垫平，再用冲锥进行冲击冲进，防止发生斜孔、坍孔事故。

冲孔作业过程中填写冲孔施工记录。

6.终孔和清孔：桩身成孔冲（冲）入基岩后，每冲进100mm～500mm ,应清孔分段取样一次；桩端持力层段高为200mm取样一次；分析取样准备终孔验收。

在终孔前12小时内通知监理工程师成孔检验：检验孔位、孔深、孔径、垂直度等情况，并填写终孔检查记录。

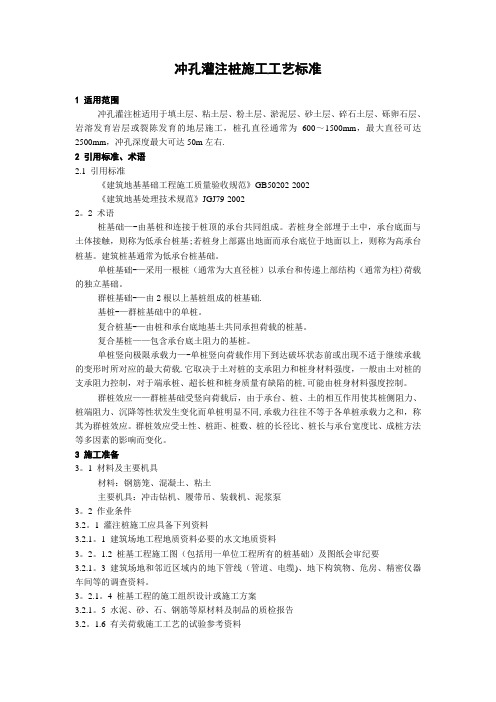

冲孔灌注桩施工工艺标准1 适用范围冲孔灌注桩适用于填土层、粘土层、粉土层、淤泥层、砂土层、碎石土层、砾卵石层、岩溶发育岩层或裂陈发育的地层施工，桩孔直径通常为600～1500mm，最大直径可达2500mm，冲孔深度最大可达50m左右.2 引用标准、术语2.1 引用标准《建筑地基基础工程施工质量验收规范》GB50202-2002《建筑地基处理技术规范》JGJ79-20022。

2 术语桩基础—-由基桩和连接于桩顶的承台共同组成。

若桩身全部埋于土中，承台底面与土体接触，则称为低承台桩基;若桩身上部露出地面而承台底位于地面以上，则称为高承台桩基。

建筑桩基通常为低承台桩基础。

单桩基础-—采用一根桩（通常为大直径桩）以承台和传递上部结构（通常为柱)荷载的独立基础。

群桩基础-—由2根以上基桩组成的桩基础.基桩-—群桩基础中的单桩。

复合桩基-—由桩和承台底地基土共同承担荷载的桩基。

复合基桩——包含承台底土阻力的基桩。

单桩竖向极限承载力—-单桩竖向荷载作用下到达破坏状态前或出现不适于继续承载的变形时所对应的最大荷载.它取决于土对桩的支承阻力和桩身材料强度，一般由土对桩的支承阻力控制，对于端承桩、超长桩和桩身质量有缺陷的桩,可能由桩身材料强度控制。

群桩效应——群桩基础受竖向荷载后，由于承台、桩、土的相互作用使其桩侧阻力、桩端阻力、沉降等性状发生变化而单桩明显不同,承载力往往不等于各单桩承载力之和，称其为群桩效应。

群桩效应受土性、桩距、桩数、桩的长径比、桩长与承台宽度比、成桩方法等多因素的影响而变化。

3 施工准备3。

1 材料及主要机具材料：钢筋笼、混凝土、粘土主要机具：冲击钻机、履带吊、装载机、泥浆泵3。

2 作业条件3.2。

1 灌注桩施工应具备下列资料3.2.1。

1 建筑场地工程地质资料必要的水文地质资料3。

2。

1.2 桩基工程施工图（包括用一单位工程所有的桩基础）及图纸会审纪要3.2.1。

3 建筑场地和邻近区域内的地下管线（管道、电缆)、地下构筑物、危房、精密仪器车间等的调查资料。

施工日志施表7.3共贞第1页施工日志施表7.3 共贞第贞上午发现12号桩机施工时泥浆过稀，立即通知其进行了整改，避免踏孔事故的发生。

工程负责人记录人施工日志施表7.3 共贞第1页人，由于上午拉注浆管耗费了很多时间，又因为是第一天注浆所以对现场情况不是很熟悉等情况，所以今天只完成了三根桩的注浆，桩号为：262#、266#、267#。

另外今天打桩进行的很顺利，共有3根桩浇筑完成，桩号为578#、497#、190#。

技术质量安全工作记录：（技术质量安全活动、技术质量安全问题、质量验收及其他等）下午注浆工人对离成孔作业很近的桩进行注浆，责令其停止对该桩的注浆，以免对成孔作业造成影响。

工程负责人记录人施工日施表7.3共贞第贞对注浆水泥浆量进行了监督，以防止偷工减料造成工程质量问题工程负责人记录人施工日志施表7.3 共贞第贞有一个孔在清孔时孔底沉渣过多，要求该桩机工人重新进行清孔，避免今后建筑不均匀沉降。

工程负责人记录人施工日志施表7.3共贞第贞2011-5-24 晴生产情况记录：（部位项目、机械作业、班组工作、生产存在问题等）今天由于工人对过于靠近成孔作业的桩进行注浆，导致水泥浆窜到邻近的孔中，影响了成孔作业，最后发生了争执，最后两班组协商解决了纠纷，施工才继续进行，由于耽搁了一段时间今天注浆才完成5根，分别为251#、227#、220#、212#、211#、218#六根。

另外今天16#、588#等桩顺利开孔了，今天共有9根桩浇筑完成。

技术质量安全工作记录：（技术质量安全活动、技术质量安全问题、质量验收及其他等）责令注浆班主禁止对过于靠近成孔作业的桩进行注浆，以免影响成孔作业。

施工日志施表7.3 共贞第贞138#桩开孔时发现其桩位有偏差，要求桩机工人将钻头重新对准后再进行打桩。

工程负责人记录人施工日志施表7.3 共贞第贞个别钢筋笼焊接接头不足，要求对钢筋笼进行重新焊接，以保证钢筋笼的质量，从而提高桩的抗拔能力。

冲孔灌注桩施工方案一、施工机具选择根据本工程特点，选用4台JK5型冲击桩机进行施工。

二、施工方法1、护筒埋设（1）冲孔前，孔口埋设钢板护筒，用以固定桩位，防止孔口坍塌，护筒埋设深度宜为1.3m，高出自然地面300mm，护筒与孔壁间的缝隙用粘土填实，防止漏水，护筒内径比钻头直径大200mm。

（2）护筒中心与桩位中心偏差≤20mm，护筒安放垂直。

2、冲孔方法（1）护筒埋设好后，桩机就位，使冲击锤中心对准护筒中心，要求偏差不大于±20mm。

开始应低锤密击，锤高0.4～0.6，并及时加片石，砂砾和粘土泥浆护壁，使孔壁挤压密实，直至孔深达护筒底以下3～4m后，才可加快速度，将锤提高至2～3.5m以上转入正常冲击。

冲孔时应及时将孔内残渣排出，每冲击1～2m，应排渣一次，并定时补浆，直至设计深度。

每冲击1～2m检查一次成孔的垂直度，如发生斜孔、塌孔或护筒周围冒浆时，应停机。

待采取相应措施后再进行施工。

（2）在成孔施工中，通过冲击高度、泥浆指标等参数的调节来控制冲击成孔速度，防止孔斜、缩颈等现象的产生。

同时利用孔内泥浆的压力来平衡孔壁压力和水压力，起到护壁的作用。

（3）场地上部有较大厚度的回填土，因此护筒埋的尽量深，并用高质量的泥浆护壁，根据地质报告显示，熟料库处土层多为粘土层，成孔时，可注入清水，以原土造浆护壁，排渣时泥浆密度控制在1.1～1.2t/m3；进入微风化灰岩持力层后，泥浆比重应控制在1.3～1.5t/ m3，以便于岩层碎片顺利排出孔外，施工过程中经常测定泥浆密度。

（4）桩机就位桩机底座平整，钢丝绳与桩架上吊滑轮在同一垂直线上，垫实、稳定。

（5）冲进冲孔初时应使保持底等冲击高度，使护筒刃脚处形成坚固的泥皮护壁，冲至护筒刃脚下1m以后，可按土质情况以正常速度冲击，泥浆比重控制在1.4。

操作时掌握卷扬钢丝绳的松紧度，以减少钻头、泥浆泵晃动。

在粘土层冲孔，中等冲击高度，大泵量，泥浆比重控制在1.25。

围墙拆除施工方案在城市建设和更新过程中，围墙拆除是一个重要环节。

围墙的拆除不仅关乎城市的美观和安全，而且需要经过周密的计划和合理的施工方案。

本文将针对围墙拆除施工方案进行详细介绍。

第一部分：前期准备围墙拆除之前，首先需要进行充分的前期准备工作。

这包括以下几个方面的工作：•确定拆除范围和拆除原因•进行现场勘察和测量•编制详细的拆除方案和安全措施在确定拆除范围的同时，还需要考虑到围墙拆除后可能引起的影响，比如是否会影响周边建筑物或交通。

现场勘察和测量工作是为了更好地了解拆除现场的实际情况，为后续的施工工作提供参考。

同时，编制详细的拆除方案是确保施工过程顺利进行的关键步骤，也是保障工人和周围居民安全的重要措施。

第二部分：施工流程在进行围墙拆除的过程中，需要按照以下步骤进行施工：1.清理现场：在拆除围墙之前，需要清理现场，清除杂物和障碍物，确保施工场地的通畅。

2.搭建支架：根据拆除方案，搭建支架和固定架，为后续的拆除工作做好准备。

3.拆除围墙：采取逐段拆除的方式，根据拆除方案，使用相应的工具和设备，对围墙进行逐步拆除，确保拆除过程安全有效。

4.清理杂物：在围墙拆除完成后，需要对拆除现场进行清理，清除拆除过程中产生的杂物和碎片，保持施工现场的整洁。

第三部分：安全措施在围墙拆除施工过程中，安全是至关重要的。

为了确保施工人员和周围居民的安全，需要采取以下安全措施：•施工人员必须穿戴好安全防护用具，遵守相关安全操作规程；•在拆除现场设置警示标志，并保持现场的通畅；•保证围墙拆除过程中周围居民的安全，避免产生危险隐患。

结语围墙拆除施工是一个复杂的工程，需要经过周密的计划和合理的施工方案。

只有在充分的前期准备和安全措施的保障下，才能确保围墙拆除工作的顺利进行。

希望本文能够为围墙拆除施工提供一些参考，也希望在未来的城市建设和更新过程中，围墙拆除工作能更加顺利、安全地进行。
