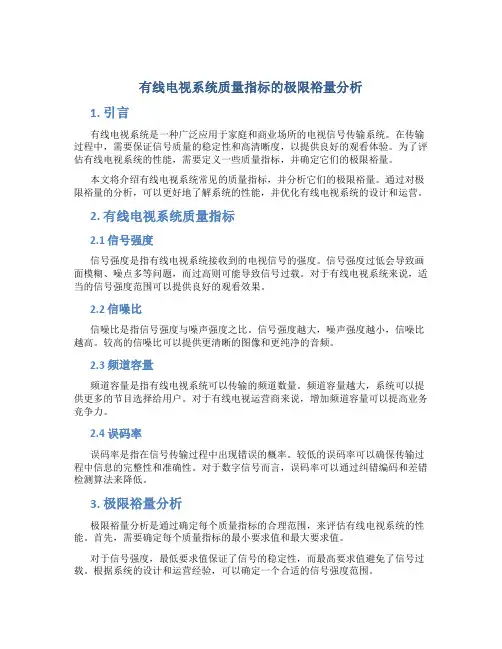

有线电视系统质量指标的极限裕量分析1. 引言有线电视系统是一种广泛应用于家庭和商业场所的电视信号传输系统。
在传输过程中，需要保证信号质量的稳定性和高清晰度，以提供良好的观看体验。
为了评估有线电视系统的性能，需要定义一些质量指标，并确定它们的极限裕量。
本文将介绍有线电视系统常见的质量指标，并分析它们的极限裕量。
通过对极限裕量的分析，可以更好地了解系统的性能，并优化有线电视系统的设计和运营。
2. 有线电视系统质量指标2.1 信号强度信号强度是指有线电视系统接收到的电视信号的强度。
信号强度过低会导致画面模糊、噪点多等问题，而过高则可能导致信号过载。
对于有线电视系统来说，适当的信号强度范围可以提供良好的观看效果。
2.2 信噪比信噪比是指信号强度与噪声强度之比。
信号强度越大，噪声强度越小，信噪比越高。
较高的信噪比可以提供更清晰的图像和更纯净的音频。
2.3 频道容量频道容量是指有线电视系统可以传输的频道数量。
频道容量越大，系统可以提供更多的节目选择给用户。
对于有线电视运营商来说，增加频道容量可以提高业务竞争力。
2.4 误码率误码率是指在信号传输过程中出现错误的概率。
较低的误码率可以确保传输过程中信息的完整性和准确性。
对于数字信号而言，误码率可以通过纠错编码和差错检测算法来降低。
3. 极限裕量分析极限裕量分析是通过确定每个质量指标的合理范围，来评估有线电视系统的性能。
首先，需要确定每个质量指标的最小要求值和最大要求值。
对于信号强度，最低要求值保证了信号的稳定性，而最高要求值避免了信号过载。
根据系统的设计和运营经验，可以确定一个合适的信号强度范围。
信噪比的最低要求值应该能提供良好的图像和音频质量，而最高要求值可以进一步提升观看体验。
根据用户的需求和系统的能力，可以确定信噪比的合理范围。
频道容量的最低要求值取决于用户的需求和付费模式，最高要求值受到系统带宽和传输技术的限制。
根据市场需求和运营策略，可以确定一个合适的频道容量范围。

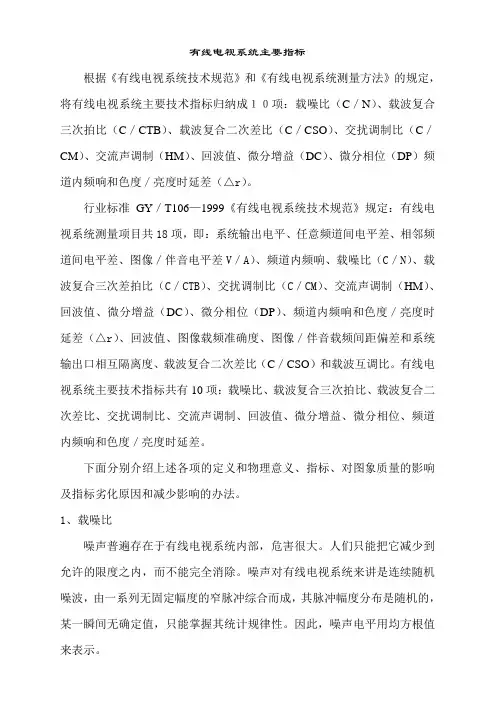

有线电视系统主要指标根据《有线电视系统技术规范》和《有线电视系统测量方法》的规定，将有线电视系统主要技术指标归纳成１０项：载噪比（C／N）、载波复合三次拍比（C／CTB）、载波复合二次差比（C／CSO）、交扰调制比（C／CM）、交流声调制（HM）、回波值、微分增益（DC）、微分相位（DP）频道内频响和色度／亮度时延差（△r）。
行业标准GY／T106—1999《有线电视系统技术规范》规定：有线电视系统测量项目共18项，即：系统输出电平、任意频道间电平差、相邻频道间电平差、图像／伴音电平差V／A）、频道内频响、载噪比（C／N）、载波复合三次差拍比（C／CTB）、交扰调制比（C／CM）、交流声调制（HM）、回波值、微分增益（DC）、微分相位（DP）、频道内频响和色度／亮度时延差（△r）、回波值、图像载频准确度、图像／伴音载频间距偏差和系统输出口相互隔离度、载波复合二次差比（C／CSO）和载波互调比。
有线电视系统主要技术指标共有10项：载噪比、载波复合三次拍比、载波复合二次差比、交扰调制比、交流声调制、回波值、微分增益、微分相位、频道内频响和色度／亮度时延差。
下面分别介绍上述各项的定义和物理意义、指标、对图象质量的影响及指标劣化原因和减少影响的办法。
1、载噪比噪声普遍存在于有线电视系统内部，危害很大。
人们只能把它减少到允许的限度之内，而不能完全消除。
噪声对有线电视系统来讲是连续随机噪波，由一系列无固定幅度的窄脉冲综合而成，其脉冲幅度分布是随机的，某一瞬间无确定值，只能掌握其统计规律性。
因此，噪声电平用均方根值来表示。
1.1定义和物理意义⑴、定义：图像载波电平的有效值与规定带宽内系统噪声均方根值之比，用dB表示。
即：C／N＝图像载波电平／噪声电平均方根值（规定带宽内）。
噪声带宽ＢＷ＝5.75MHz．⑵、物理意义：被视频调制的图像载波电压的大小与有线电视系统本身固有噪声电压大小之比取对数．这项指标反映在图像上，用信噪比的好坏来衡量．1.2指标行业标准GY／T106－1999规定C／N＝43.0dB（噪声带宽为5.75MHz）。
有线电视系统的技术指标根据《有线电视广播系统技术规范》GY/T106-1999的规范要求，下行网络传输的主要技术指标为：9.5、主设备的选择及原则由于卫星电视、开路电视信号接收系统使用的设备必须是音像管理处的指定产品。
所以，对该系统设备的选择严格按有关的规定，通过选择一下产品，能使天山国际酒店的卫星接收信号各项指标都符合国家和当地有关标准。
有线电视的接入根据当地规定。
以下为主设备的概述及特点工程型数字卫星电视接收机 MW-DSR 2021MW-DSR 2021数字卫星接收机采用强大的DVB专用处理芯片STi5518DVC 。
内置中频处理方式的邻频调制器构成卫星接收调制一体机。
主要技术指标均符合DVB-S/MPEG-2标准和广电总局颁布的《数字卫星接收机（IRD）暂行技术要求》。
该机具有高灵敏度的信号接收功能，具有超清晰数字画面及高保真数码立体声输出，操作简单方便。
特点☆SCPC/MCPC全兼容☆可接收所有不加密卫星数字电视/音频节目☆C/ku波段全兼容☆支持双本振LNB☆断电记忆及自动恢复☆信号强度、质量指示☆高可靠开关电源☆NTST/PAL制自动识别☆电子节目指南☆多频道编辑功能☆用户可以编辑各种卫星和转发器信息☆自动搜索新增加的卫星转发器☆开机播放定制系统☆具有图文功能可接收图文信息☆左右声道、立体声伴音☆RS-232接口，软件可升级☆超低门限☆AV输出☆可选调制输出☆全功能红外遥控☆OSD级联菜单设置MW-MOD -9621 专业级固定频道邻频调制器概述：MW-MOD-9621调制器用于有线电视前端,将基带音视频信号调制成射频信号。
允许输入0.7~1.4V视频信号源信号，在正常频偏条件下，通过外部的连续调节可以输入0.775V±10dB的音频信号。
该产品中频采用声表滤波器处理，有效地保证了残留边带特性，使之适用于邻频传输系统;采用频率合成技术，频率稳定度高;采用无源、高选择性单频道滤波器，有效地保证了调制器良好的寄生输出抑制性能。
有线电视系统的技术指标————————————————————————————————作者：————————————————————————————————日期：2有线电视系统的技术指标根据《有线电视广播系统技术规范》GY/T106-1999的规范要求，下行网络传输的主要技术指标为：序号项目电视广播1 第统输出口电平（dB V）60~802 系统输出口频道间载波电平差任意频道间(dB) ≤10≤8(任意60MHz内) 相邻频道间(dB) ≤3伴音对图像(dB) -17±3(邻频传输系统)-7~-20(其他)3 频道内幅度/频率特性(dB) 任意频道幅度变化范围为±2(以载频加 1.5MHz为基准)，在任何0.5MHz频率范围内，幅度变化不大于0.54 载噪比(dB) ≥43(B=5.75MHz)5 载波互调比(dB) ≥57(对电视频道的单频干扰)≥54(电视频道内单频互调干扰)6 载波复合三次差拍比(dB) ≥547 交扰调制比(dB) ≥46+10lg(N-1)(式中N为电视频道数)8 载波交流声比(%) ≤39 载波复合二次差拍比(dB) ≥5410 色/亮度时延差(ns) ≤1009.5、主设备的选择及原则由于卫星电视、开路电视信号接收系统使用的设备必须是音像管理处的指定产品。
所以，对该系统设备的选择严格按有关的规定，通过选择一下产品，能使天山国际酒店的卫星接收信号各项指标都符合国家和当地有关标准。
有线电视的接入根据当地规定。
以下为主设备的概述及特点工程型数字卫星电视接收机 MW-DSR 2021MW-DSR 2021数字卫星接收机采用强大的DVB专用处理芯片STi5518DVC 。
内置中频处理方式的邻频调制器构成卫星接收调制一体机。
主要技术指标均符合DVB-S/MPEG-2标准和广电总局颁布的《数字卫星接收机（IRD）暂行技术要求》。
该机具有高灵敏度的信号接收功能，具有超清晰数字画面及高保真数码立体声输出，操作简单方便。
有线电视三大技术指标是什么有线电视三大技术指标是什么？有线电视三大技术指标: 一个有线电视网络系统性能的好坏，我们通常都用载噪比（C/N）、组合三次差拍比（CTB）、组合二次差拍比（CSO）进行衡量。
国家广电行业标准（GY/7 106-1999）规定：有线电视系统的载噪比≥43db、组合三次差拍比≥54db、组合二次差拍比≥54db。
那末这三大指标的含义是什么？在这里向大家逐一介绍。
一、载噪比定义：在系统的指定点，图象或伴音载波电平与噪波电平之比（用db表示）。
噪声是一切干扰信号的泛指，它的存在影响着有用信号的清晰度。
在有线电视系统中的噪声主要是热噪声。
在日常，我们打开电视机，不输入任何信号，我们会看到屏幕上布满了无规则的黑白点，即所谓的“雪花”点，这些“雪花”点就是噪声在电视屏幕上的反映。
有线电视的噪声主要是由热噪声和散粒噪声所组成。
热噪声主要是由导电体内部的自由电子无规则的热运动所产生的，噪声功率的大少和工作频率、工作带宽、工作温度有关，我国电视制式的视频带宽是5.75MHZ，在常温下所产生的噪声功率是2.4dbμV。
散粒噪声则是由放大器等有源器件内的半导体所产生的。
这些噪声不论有无信号，它总是存在并具有起伏特性。
在图象上表现为“雪花”干扰，是难以抑制的。
图象的清晰度将随着噪声电平的增加而下降，为了衡量CATV系统的接收质量，所以用载噪比来定量描述它。
它的数学表达式是：C/N=10*lg（载波功率/噪声功率），单位是db。
在CATV系统中，用户端的功率是前端的热噪声加网络中所有串接的放大器自身所产生的噪声之和，放大器是一个有源器件，其内部是由晶体管、电阻等电子器件组成，所以每个放大器自身也必会产生噪声，放大器在对信号进行放大的同时也将噪声叠加到输出端，这样，输出端的信号载噪比必然比输入端的信号载噪比低。
为此，我们就用输入载噪比和输出载噪比的比值来衡量放大器的噪声指标，定义为噪声系数，用F来表示，这个系数通常都由生产厂家提供。
有线电视网的技术参数1. 传输速率：有线电视网的传输速率通常以Mbps（兆比特/秒）来衡量。
传输速率决定了有线电视网能够传递的信号质量和带宽。
2.频率范围：有线电视网的频率范围决定了可以传递的频道数量和信号质量。
一般来说，有线电视网的频率范围为5MHz至1GHz。
3.带宽：有线电视网的带宽是指在一定频率范围内可以传递的信号数量。
带宽越大，可以传递的频道数量越多。
有线电视网的带宽一般为50MHz至800MHz。
4.调制方式：有线电视网的调制方式决定了信号的传输方式和解调方式。
常见的有线电视网调制方式有AM（调幅）和FM（调频）。
5.信号压缩：为了提高有线电视网的信号传输效率，常常采用信号压缩技术。
常见的信号压缩技术有MPEG-2、MPEG-4和H.2646.光纤传输：有线电视网中，光纤传输被广泛使用。
光纤传输具有大带宽、低损耗和抗干扰能力强等优点。
7.地址分配：有线电视网中，地址分配是指为每个接入有线电视网的用户分配唯一的IP地址。
常见的地址分配方式有静态IP和动态IP。
8.数据加密：为了保护用户的隐私和数字内容的安全，有线电视网通常采用数据加密技术。
常见的数据加密方式有DES、AES和RSA等。
9.多屏互动：随着新媒体技术的发展，有线电视网正在加大对多屏互动功能的支持，实现用户在不同终端设备上的视频和数据互通。
10.双向通信：有线电视网的双向通信功能可以实现用户与网络之间的双向数据传输，包括点播、互动游戏和视频会议等。
11.用户接口：有线电视网的用户接口包括机顶盒和遥控器等。
用户接口的设计直接影响着用户体验和操作的便捷性。
总结起来，有线电视网的技术参数包括传输速率、频率范围、带宽、调制方式、信号压缩、光纤传输、地址分配、数据加密、多屏互动、双向通信和用户接口等。
这些参数直接影响着有线电视网的传输质量、信号稳定性和用户体验。
有线电视三大技术指标详解一个有线电视网络系统性能的好坏，我们通常都用载噪比（C/N）、组合三次差拍比（CTB）、组合二次差拍比（CSO）进行衡量。
国家广电行业标准（GY/7 106-1999）规定：有线电视系统的载噪比≥43d B、组合三次差拍比≥54d B、组合二次差拍比≥54d B。
那末这三大指标的含义是什么？在这里向大家逐一介绍。
一、载噪比定义：在系统的指定点，图象或伴音载波电平与噪波电平之比（用dB表示）。
噪声是一切干扰信号的泛指，它的存在影响着有用信号的清晰度。
在有线电视系统中的噪声主要是热噪声。
在日常，我们打开电视机，不输入任何信号，我们会看到屏幕上布满了无规则的黑白点，即所谓的“雪花”点，这些“雪花”点就是噪声在电视屏幕上的反映。
有线电视的噪声主要是由热噪声和散粒噪声所组成。
热噪声主要是由导电体内部的自由电子无规则的热运动所产生的，噪声功率的大少和工作频率、工作带宽、工作温度有关，我国电视制式的视频带宽是5.75MHZ，在常温下所产生的噪声功率是2.4dbμV。
散粒噪声则是由放大器等有源器件内的半导体所产生的。
这些噪声不论有无信号，它总是存在并具有起伏特性。
在图象上表现为“雪花”干扰，是难以抑制的。
图象的清晰度将随着噪声电平的增加而下降，为了衡量CATV 系统的接收质量，所以用载噪比来定量描述它。
它的数学表达式是：C/N=10*lg （载波功率/噪声功率），单位是dB。
在CATV系统中，用户端的功率是前端的热噪声加网络中所有串接的放大器自身所产生的噪声之和，放大器是一个有源器件，其内部是由晶体管、电阻等电子器件组成，所以每个放大器自身也必会产生噪声，放大器在对信号进行放大的同时也将噪声叠加到输出端，这样，输出端的信号载噪比必然比输入端的信号载噪比低。
为此，我们就用输入载噪比和输出载噪比的比值来衡量放大器的噪声指标，定义为噪声系数，用F来表示，这个系数通常都由生产厂家提供。
根据以上所述，一条由多个放大器串接而成的CATV电缆网络，后一级放大器的输入载噪比肯定比前一级放大器输入载噪比低，这就是为什么在有些CATV 系统中，为保证载噪比的指标，越后级的放大器的输入电平要求就越高的原因。
有线电视网的技术参数
1、系统带宽：有线电视系统的带宽一般可以取值范围在
6MHz~1000MHz之间。
2、信号增益和衰减：在有线电视系统中，视频和音频信号每经过一段距离就会衰减一定的强度，而且在接近一端时可能会产生噪音，因此，为了消除这种衰减现象，应给它们的输出添加增益特性，也叫信号增益。
3、信号调节：信号调节技术可以使视频、音频信号保持在一个稳定的强度水平，也可以提高信号的质量。
4、信号放大：有线电视系统需要给信号添加放大特性，以便将信号推送到远处的用户端。
5、视听调制：为了在信号传输途中不受干扰，有线电视系统使用视听调制来解决，其将视频和音频信号进行调制处理，到达接收端时，再进行解调，恢复视音信号。
有线电视三大技术指标是什么有线电视三大技术指标是什么？有线电视三大技术指标: 一个有线电视网络系统性能的好坏，我们通常都用载噪比（C/N）、组合三次差拍比（CTB）、组合二次差拍比（CSO）进行衡量。
国家广电行业标准（GY/7 106-1999）规定：有线电视系统的载噪比≥43db、组合三次差拍比≥54db、组合二次差拍比≥54db。
那末这三大指标的含义是什么？在这里向大家逐一介绍。
一、载噪比定义：在系统的指定点，图象或伴音载波电平与噪波电平之比（用db表示）。
噪声是一切干扰信号的泛指，它的存在影响着有用信号的清晰度。
在有线电视系统中的噪声主要是热噪声。
在日常，我们打开电视机，不输入任何信号，我们会看到屏幕上布满了无规则的黑白点，即所谓的“雪花”点，这些“雪花”点就是噪声在电视屏幕上的反映。
有线电视的噪声主要是由热噪声和散粒噪声所组成。
热噪声主要是由导电体内部的自由电子无规则的热运动所产生的，噪声功率的大少和工作频率、工作带宽、工作温度有关，我国电视制式的视频带宽是5.75MHZ，在常温下所产生的噪声功率是2.4dbμV。
散粒噪声则是由放大器等有源器件内的半导体所产生的。
这些噪声不论有无信号，它总是存在并具有起伏特性。
在图象上表现为“雪花”干扰，是难以抑制的。
图象的清晰度将随着噪声电平的增加而下降，为了衡量CATV系统的接收质量，所以用载噪比来定量描述它。
它的数学表达式是：C/N=10*lg（载波功率/噪声功率），单位是db。
在CATV系统中，用户端的功率是前端的热噪声加网络中所有串接的放大器自身所产生的噪声之和，放大器是一个有源器件，其内部是由晶体管、电阻等电子器件组成，所以每个放大器自身也必会产生噪声，放大器在对信号进行放大的同时也将噪声叠加到输出端，这样，输出端的信号载噪比必然比输入端的信号载噪比低。
为此，我们就用输入载噪比和输出载噪比的比值来衡量放大器的噪声指标，定义为噪声系数，用F来表示，这个系数通常都由生产厂家提供。
有线数字广播电视技术质量指标附件1 ：有线数字广播电视技术质量指标1广播通道技术质量指标1.1有线数字广播电视广播通道用户端特性阻抗应为75±3Ω；1.2有线数字广播电视广播通道用户端输出电平应控制在66±4dBuV；1.3有线数字广播电视广播通道用户端载噪比（C/N）应不小于43dB；1.4有线数字广播电视广播通道用户端载波复合二次差拍比（CSO）应不小于54dB；1.5有线数字广播电视广播通道用户端载波复合三次差拍比（CTB）应不小于54dB；1.6有线数字广播电视广播通道用户端输出频道间电平差≤8 dB (任意60MHz以内)，≤3 dB（相邻频道间）；1.7有线数字广播电视广播通道用户端交扰调制比≥46+10lg(N-1) dB，N为频道数；1.8有线数字广播电视广播通道用户端载波交流声比：≤3%；1.9有线数字广播电视广播通道用户端回波值：E≤7%；1.10有线数字广播电视广播通道用户端输出口相互隔离度：邻频传输系统≥30 dB，非邻频传输系统≥22 dB；1.11有线数字广播电视广播通道用户端调制误差率(MER) ≥26dB1.12有线数字广播电视广播通道用户端误码率(BER) ≤10-42交互通道技术质量指标2.1有线数字广播电视交互通道接入服务器忙时接通率：接通率≥90％。
接入服务器忙时接通率指接入服务器忙时接通次数与忙时用户拨号总次数之比。
2.2本地有线数字广播电视交互用户接入认证响应时间：平均响应时间≤8秒，最大值为11秒。
本地有线数字广播电视交互用户接入认证平均响应时间是从用户提交完账号和口令起，至本地认证服务器完成认证并返回响应止的时间平均值。
2.3有线数字广播电视交互通道接入认证成功率：接入认证成功率≥99％。
有线数字广播电视交互通道接入认证成功率指在用户输入账号、口令无误情况下的认证成功概率。
2.4有线数字广播电视交互通道IP包本地传输往返时延：往返时延平均值≤50毫秒。
有线电视系统的技术指标
根据《有线电视广播系统技术规范》GY/T106-1999的规范要求，下行网络传输
9.5、主设备的选择及原则
由于卫星电视、开路电视信号接收系统使用的设备必须是音像管理处的指立产品。
所以，对该系统设备的选择严格按有关的规左，通过选择一下产品，能使天山国际酒店的卫星接收信号各项指标都符合国家和当地有关标准。
有线电视的接入根据当地规泄。
以下为主设备的概述及特点
工程型数字卫星电视接收机MW-DSR 2021
MW-DSR 2021数字卫星接收机采用强大的DVB专用处理芯片STi5518DVC。
内置中频处理方式的邻频调制器构成卫星接收调制一体机。
主要技术指标均符合 DVB-S/MPEG-2标准和广电总局颁布的«数字卫星接收机（IRD）暂行技术要求》。
该机具有高灵敏度的信号接收功能，具有超淸晰数字画面及髙保真数码立体声输出，操作简单方便。
特点
☆SCPC/MCPC 全兼容
☆可接收所有不加密卫星数字电视/音频节目
☆C/ku波段全加容
☆支持双本振LNB
☆断电记忆及自动恢复
☆信号强度、质量指示
☆高可靠开关电源
☆NTST/PAL制自动识别
☆电子节目指南
☆多频道编辑功能
☆用户可以编辑各种卫星和转发器信息
☆自动搜索新增加的卫星转发器
☆开机播放泄制系统
☆具有图文功能可接收图文信息
☆左右声道、立体声伴音
☆RS-232接口 ,软件可升级
☆超低门限
☆AV输出
☆可选凋制输出
☆全功能红外遥控
☆OSD级联菜单设宜
MVV-MOD-9835捷变频邻频调制器
MW-MOD9835捷变频邻频调制器，实现45-870MHZ范围内视/音频信号的射频调制。
由于可以方便地更改输出频率，该产品更适合于作为系统前端调制器的备份。
调制器允许输入0.7-1.4V视频信号源信号，例如：卫星接收机、电视摄像机或电视解调器等。
在正常频偏条件下，通过外部的连续调节可以输入0.775V±10dB/10KQ的音频信号。
调制器图像、伴音、中频通道分别采用声表滤波处理，具有标准残留边带特性，避免了图像、伴音通道相互干扰，使之最适用丁•邻频传输系统。
具有视频箝位电路，自效去除外來叠加交流声。
具有中频环路，提供了频道变换前的外部信号处理。
图像电路采用晶体振荡，木振、伴音电路采用频率介成技术，保证输出电视频道的频率稳怎度。
采用二次变频方案，以及高选择性跟踪滤波器，有效保证了整个频带内良好的寄生输出抑制性能。
特点：
标准视、音频信号输入
•45-870MHz范圉的所有系统和电视频道
•具有视频输入箝位电路、伴音输入标准预加重电路
•图像、伴音、中频通道分别采用声表滤波处理
•具自外部中频坏路
•视、音频调制度可调
•采用频率合成技术，频率稳定度高
•射频输出电平可调
•液晶显示
•视、音频调制度过调指示
•RF输出电平监测I I (-20dB)
•采用模块放大推动输出，稳定可靠
•标准19寸机箱结构
MW-MOD -9621专业级固定频道邻频调制器
概述：
MW-MOD-9621调制器用于有线电视前端，将基带音视频信号调制成射频信号。
允许输入
0.7-1.4V视频信号源信号，在正常频偏条件下，通过外部的连续调肖可以输入0.775V±10dB
的音频信号。
该产品中频采用声表滤波器处理，有效地保证了残留边带特性，使之适用于邻频传输系统;采用频率合成技术，频率稳左度高;采用无源、高选择性单频道滤波器，有效地保证了调制器良好的寄生输出抑制性能。
特点：
1.标准视、音频输入
2.45-862MHZ范用的所有系统和电视频道
3.中频声表滤波，标准残留边带特性
4.视/音频调制度可调
5.采用频率合成技术保证输岀电视频道的频率稳左度
6.射频输岀电平可调。
