关键词：钢桁架抑尘墙工法防风抑尘1. 前言挡风抑尘墙又名“防风抑尘网障”、“防风抑尘网”，为欧美、日本等发达国家研究开发和普遍利用，其综合抑尘成效超级明显。
随着我国经济的迅猛进展，煤炭、矿粉、砂灰等散料的货物贮运量不断增加，由此带来的粉尘污染也愈来愈引发人们的重视。
随着国家节能环保法律法规的进一步严格，扬尘污染及能源消耗题目已经成为各地政府治理的重点。
因此，挡风抑尘墙由于其投资小、抑尘成效好的优势，愈来愈受到企业的欢迎。
山西华通蓝天环保从2005年开始就投入人力物力针对煤场、料场的扬尘污染问题，系统研究防风抑尘设施和施工的关键技术，完全把握了挡风抑尘设施的抑尘原理和加工工艺，完全把握了挡风抑尘墙工程的工程设计和施工，并实施了多项示范工程，形成了挡风抑尘墙新颖的施工工法。
本工法不仅知足不同地质、地形的煤场和料场的施工要求，亦能知足不同防风抑尘成效和效率的工艺要求，技术先进，有超级明显的社会效益和经济效益。
2.工法特点2.1采纳现场浇注混凝土作为挡风抑尘墙地下基础，并依照挡风墙高度、风向和地质、地形情形确信基础的尺寸、形状及强度品级。
关于地质条件较好的，采纳混凝土独立基础；地质条件较差的，采纳混凝土持续基础或连系基础。
2.2挡风墙主体支护采纳钢桁架结构，按风力风速参数设计，采纳新的支护结构分析模型和解析方式计算出支护结构的规格和形状，在保证挡风墙足够强度，抵御强风破坏的同时保证挡风墙整体美观大方。
（1）钢桁架结构形式和抑尘网片的优化设计a.剪子撑的布置和间距b.抑尘网片导风孔的优化设计和加工c.转弯处钢丝绳连接（2）原材料本钱降低和施工效率的提高（3）抑尘墙依照不同地质条件采纳不同基础形式的技术（4）钢桁架挡风抑尘墙新颖施工工艺的质量操纵2.3挡风板采纳螺钉和压板固定，并依照现场自然环境和利用寿命要求确信挡风板的材质类型。
2.4将数据处置和信息反馈应用于施工，动态修正施工方式和施工参数，确保施工平安、快速。

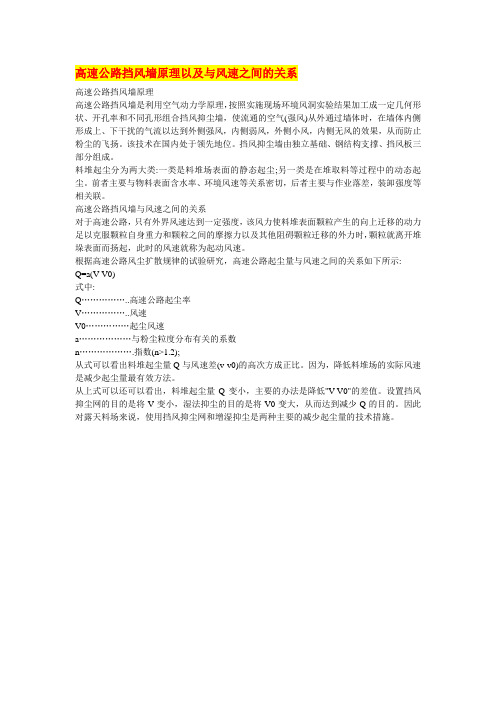

高速公路挡风墙原理以及与风速之间的关系高速公路挡风墙原理高速公路挡风墙是利用空气动力学原理，按照实施现场环境风洞实验结果加工成一定几何形状、开孔率和不同孔形组合挡风抑尘墙，使流通的空气(强风)从外通过墙体时，在墙体内侧形成上、下干扰的气流以达到外侧强风，内侧弱风，外侧小风，内侧无风的效果，从而防止粉尘的飞扬。
该技术在国内处于领先地位。
挡风抑尘墙由独立基础、钢结构支撑、挡风板三部分组成。
料堆起尘分为两大类:一类是料堆场表面的静态起尘;另一类是在堆取料等过程中的动态起尘。
前者主要与物料表面含水率、环境风速等关系密切，后者主要与作业落差，装卸强度等相关联。
高速公路挡风墙与风速之间的关系对于高速公路，只有外界风速达到一定强度，该风力使料堆表面颗粒产生的向上迁移的动力足以克服颗粒自身重力和颗粒之间的摩擦力以及其他阻碍颗粒迁移的外力时，颗粒就离开堆垛表面而扬起，此时的风速就称为起动风速。
根据高速公路风尘扩散规律的试验研究，高速公路起尘量与风速之间的关系如下所示:Q=a(V-V0)式中:Q……………..高速公路起尘率V……………..风速V0……………起尘风速a………………与粉尘粒度分布有关的系数n……………….指数(n>1.2);从式可以看出料堆起尘量Q与风速差(v-v0)的高次方成正比。
因为，降低料堆场的实际风速是减少起尘量最有效方法。
从上式可以还可以看出，料堆起尘量Q变小，主要的办法是降低"V-V0"的差值。
设置挡风抑尘网的目的是将V变小，湿法抑尘的目的是将V0变大，从而达到减少Q的目的。
因此对露天料场来说，使用挡风抑尘网和增湿抑尘是两种主要的减少起尘量的技术措施。

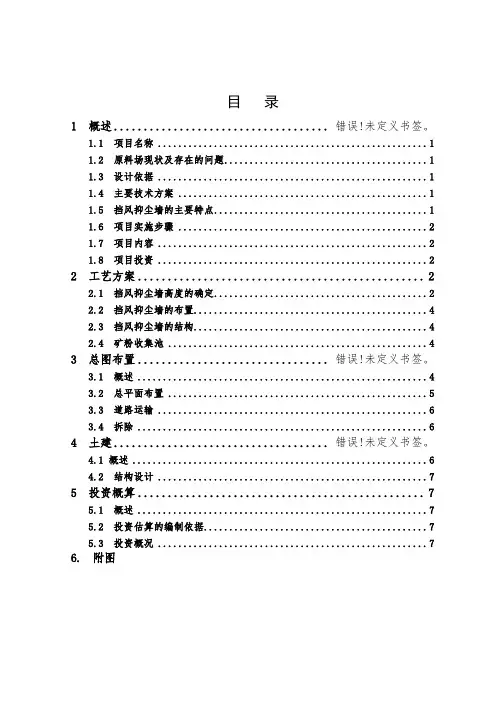

目录1 概述................................... 错误！未定义书签。
1.1 项目名称 (1)1.2 原料场现状及存在的问题 (1)1.3 设计依据 (1)1.4 主要技术方案 (1)1.5 挡风抑尘墙的主要特点 (1)1.6 项目实施步骤 (2)1.7 项目内容 (2)1.8 项目投资 (2)2 工艺方案 (2)2.1 挡风抑尘墙高度的确定 (2)2.2 挡风抑尘墙的布置 (4)2.3 挡风抑尘墙的结构 (4)2.4 矿粉收集池 (4)3 总图布置............................... 错误！未定义书签。
3.1 概述 (4)3.2 总平面布置 (5)3.3 道路运输 (6)3.4 拆除 (6)4 土建................................... 错误！未定义书签。
4.1 概述 (6)4.2 结构设计 (7)5 投资概算 (7)5.1 概述 (7)5.2 投资估算的编制依据 (7)5.3 投资概况 (7)6. 附图1.1 项目名称XX有限公司仓储公司料场挡风抑尘墙项目。
1.2 原料场现状及存在的问题1）XX有限公司仓储公司原料场承担着新区所需铁矿粉等原料的存储及装卸任务。
原料场分为储料区、卸车区两个区域，其中，储料区365m ×320m，占地面积116800m2，各种矿粉采取露天堆放方式，在刮风时大量粉尘会随风飘散；卸车区平面尺寸460m×135m，区域面积62280m2，内设机械化卸车线、简易卸车线各两条，在卸矿时会发生扬尘。
这不仅造成了大量矿粉损失，而且严重影响周边环境卫生，造成一定的粉尘污染。
2）两条简易卸车线采用装载机装卸、汽车倒运方式卸矿，在下雨天，车轮上粘带矿粉严重，并随着汽车到处抛洒，也造成了矿粉损失、环境污染的问题。
1.3 设计依据1）关于仓储公司建设挡风抑尘墙产项的请示。
2）关于仓储公司建设挡风抑尘墙方案审查情况汇报。

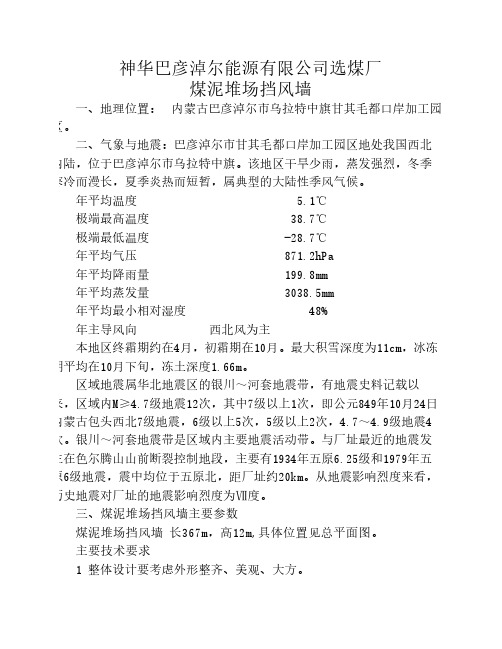

神华巴彦淖尔能源有限公司选煤厂煤泥堆场挡风墙一、地理位置： 内蒙古巴彦淖尔市乌拉特中旗甘其毛都口岸加工园区。
二、气象与地震：巴彦淖尔市甘其毛都口岸加工园区地处我国西北内陆，位于巴彦淖尔市乌拉特中旗。
该地区干旱少雨，蒸发强烈，冬季寒冷而漫长，夏季炎热而短暂，属典型的大陆性季风气候。
年平均温度 5.1℃极端最高温度 38.7℃极端最低温度 -28.7℃年平均气压 871.2hPa年平均降雨量 199.8mm年平均蒸发量 3038.5mm年平均最小相对湿度 48%年主导风向西北风为主本地区终霜期约在4月，初霜期在10月。
最大积雪深度为11cm，冰冻期平均在10月下旬，冻土深度1.66m。
区域地震属华北地震区的银川～河套地震带，有地震史料记载以来，区域内M≥4.7级地震12次，其中7级以上1次，即公元849年10月24日内蒙古包头西北7级地震，6级以上5次，5级以上2次，4.7～4.9级地震4次。
银川～河套地震带是区域内主要地震活动带。
与厂址最近的地震发生在色尔腾山山前断裂控制地段，主要有1934年五原6.25级和1979年五原6级地震，震中均位于五原北，距厂址约20km。
从地震影响烈度来看，历史地震对厂址的地震影响烈度为Ⅶ度。
三、煤泥堆场挡风墙主要参数煤泥堆场挡风墙 长367m，高12m,具体位置见总平面图。
主要技术要求1 整体设计要考虑外形整齐、美观、大方。
2 挡风抑尘墙由地下基础、地上挡煤墙、支护结构、挡风板等组成。
3 挡风网所用材料应抗老化、防火、耐腐蚀。
4 挡风网材料应环保无污染，须满足环保部门检测要求。
5 挡风抑尘墙应有足够的强度，抵御强风的破坏。
6 挡风抑尘墙的抑尘效果达85%以上。
（此指标需要施工方到业主方了解当地环保要求来做一定的调整，必须满足施工验收标准）7 挡风网的颜色由买方确认。
8挡风网抗风能力按累年瞬时最大风速xx m/s设计。
（最大风速需要施工方到业主方了解）9挡风板连接件的数量要确保挡风板安装平整度符合有关行业技术要求。
挡风抑尘墙方案概述挡风抑尘墙是一种用于减少风沙侵蚀和扬尘污染的建筑物或设施。
它通常用于工业、建筑工地和道路施工等场所，可以减少空气中的颗粒物和有害物质的浓度，保护周边环境，改善空气质量。
本文将介绍挡风抑尘墙的定义、作用、设计原则以及几种常见的挡风抑尘墙方案。
定义挡风抑尘墙是一种用于减少风沙侵蚀和扬尘污染的建筑物或设施。
它可以有效地阻挡风力，减少风沙的飞扬和扬尘的产生。
挡风抑尘墙通常由多种材料构成，如混凝土、砖块、金属板等，可以根据实际需要进行选择和组合。
作用挡风抑尘墙的主要作用包括：1.减少风沙侵蚀：挡风抑尘墙可以阻挡风力，减少风沙的飞扬，降低风沙对周边土地和建筑物的侵蚀程度。
2.抑制扬尘污染：挡风抑尘墙可以阻挡扬尘的飘散，减少扬尘对空气质量的影响，保护周边环境和居民的健康。
3.改善工作条件：在工业和建筑工地等场所，挡风抑尘墙可以减少风力的干扰，改善工作条件，提高生产效率。
设计原则在设计挡风抑尘墙时，应考虑以下几个原则：1.高度与长度：挡风抑尘墙的高度和长度应根据实际需要确定。
一般来说，挡风抑尘墙的高度应与风沙和扬尘的来源高度相当，长度应足够长以覆盖风沙和扬尘的传播范围。
2.材料选择：挡风抑尘墙的材料应具有耐风沙和耐腐蚀的特性。
常见的材料有混凝土、砖块、金属板等。
应根据实际情况选择合适的材料。
3.结构稳定：挡风抑尘墙的结构应稳定可靠，能够抵抗风力和风沙的侵蚀。
墙体厚度、基础设计和加固措施等方面都需要充分考虑。
4.通风透气：挡风抑尘墙应具备一定的通风透气性能，避免局部积尘和气流阻塞。
可以在墙体中设置透风口或选择透气性好的材料。
5.美观环保：挡风抑尘墙的外观设计应美观大方，与周围环境相协调。
同时，应避免使用对环境有害的材料，尽量选择环保的材料。
挡风抑尘墙方案以下是几种常见的挡风抑尘墙方案：1.钢板挡风抑尘墙：采用钢板作为墙体材料，通过加固措施和地下基础，确保墙体的稳定性和耐风沙性能。
钢板挡风抑尘墙具有高强度、耐腐蚀、易维护等特点，适用于工业和建筑工地等场所。

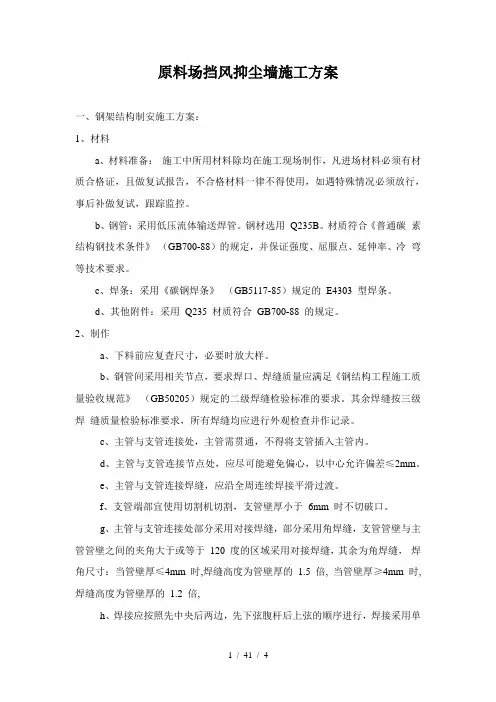

原料场挡风抑尘墙施工方案一、钢架结构制安施工方案：1、材料a、材料准备：施工中所用材料除均在施工现场制作，凡进场材料必须有材质合格证，且做复试报告，不合格材料一律不得使用，如遇特殊情况必须放行，事后补做复试，跟踪监控。
b、钢管：采用低压流体输送焊管。
钢材选用Q235B。
材质符合《普通碳素结构钢技术条件》（GB700-88）的规定，并保证强度、屈服点、延伸率、冷弯等技术要求。
c、焊条：采用《碳钢焊条》（GB5117-85）规定的E4303 型焊条。
d、其他附件：采用Q235 材质符合GB700-88 的规定。
2、制作a、下料前应复查尺寸，必要时放大样。
b、钢管间采用相关节点，要求焊口、焊缝质量应满足《钢结构工程施工质量验收规范》（GB50205）规定的二级焊缝检验标准的要求。
其余焊缝按三级焊缝质量检验标准要求，所有焊缝均应进行外观检查并作记录。
c、主管与支管连接处，主管需贯通，不得将支管插入主管内。
d、主管与支管连接节点处，应尽可能避免偏心，以中心允许偏差≤2mm。
e、主管与支管连接焊缝，应沿全周连续焊接平滑过渡。
f、支管端部宜使用切割机切割，支管壁厚小于6mm 时不切破口。
g、主管与支管连接处部分采用对接焊缝，部分采用角焊缝，支管管壁与主管管壁之间的夹角大于或等于120 度的区域采用对接焊缝，其余为角焊缝，焊角尺寸：当管壁厚≤4mm 时,焊缝高度为管壁厚的 1.5 倍, 当管壁厚≥4mm 时, 焊缝高度为管壁厚的 1.2 倍,h、焊接应按照先中央后两边，先下弦腹杆后上弦的顺序进行，焊接采用单面焊双面成型的焊接工艺，第一道打底是焊接质量的关键，应保证根部熔合良好，背面成型，层位间溶合良好，每层焊接接头应错开，每层焊完清理干净，认真检查，有无焊接缺陷，如夹渣、气孔、裂缝、焊瘤、咬肉等，若超过规范，应铲除重新焊或补焊，每道焊完后，打尽药皮，方可进行下一道工序。
i、焊接完毕，飞溅物、焊渣必须清除干净，经质检人员检验合格后，方可出场。
挡风抑尘墙设计施工方案1. 引言挡风抑尘墙是一种用于减少风力对建筑物、道路等区域产生的风尘扩散影响的结构设施。
本文将介绍挡风抑尘墙的设计和施工方案，以确保其能够有效地减少环境风尘污染，提供一个舒适的环境。
2. 设计要求挡风抑尘墙设计的要求如下：1.减少风尘扩散：挡风抑尘墙应能够有效地减少风力对室外区域的风尘扩散，保护人员及建筑物的安全。
2.适应不同环境：挡风抑尘墙的设计应能够适应不同地域及气候条件，确保其稳定性和耐久性。
3.良好的视觉效果：挡风抑尘墙的外观设计应美观大方，与周围环境相协调，以提升整体的视觉效果。
3. 设计方案3.1 墙体材料选择挡风抑尘墙的墙体材料应具备以下特点：•高强度：抗风能力强，能够承受较大的风力作用。
•耐候性：具有良好的耐候性，能够适应不同气候条件下的使用。
•防腐蚀性：具有一定的抗腐蚀性，以延长墙体的使用寿命。
•隔音性：具备一定的隔音效果，减少外界噪音对室内的影响。
常用的挡风抑尘墙材料有钢板、铝合金板、玻璃等。
根据实际需求和预算情况，选择合适的材料进行墙体构建。
3.2 墙体结构设计挡风抑尘墙的结构设计应合理、稳定，并满足以下要求：•墙体高度：根据风尘扩散情况和挡风要求，确定合适的墙体高度，通常建议高度不低于1.5倍的风尘源的高度。
•基础设计：根据实际承载力和土壤条件，设计合适的基础结构，确保墙体的稳定性。
•支撑结构：墙体应考虑合适的支撑结构，增强稳定性，并可根据需要进行增强。
3.3 外观设计挡风抑尘墙的外观设计旨在提升整体的视觉效果，与周围环境相协调。
根据实际需求和美观要求，可采用以下设计方法：•颜色选择：选择与周围环境相协调的颜色，使挡风抑尘墙融入自然景观。
•艺术装饰：考虑在墙体上添加艺术装饰，例如壁画、雕塑等，以增加视觉效果。
3.4 挡风抑尘效果评估设计完成后，应进行挡风抑尘效果的评估，以确保设计方案的有效性。
评估方法可包括风洞试验、数值模拟等，通过测量风速、颗粒物浓度等指标进行评估。

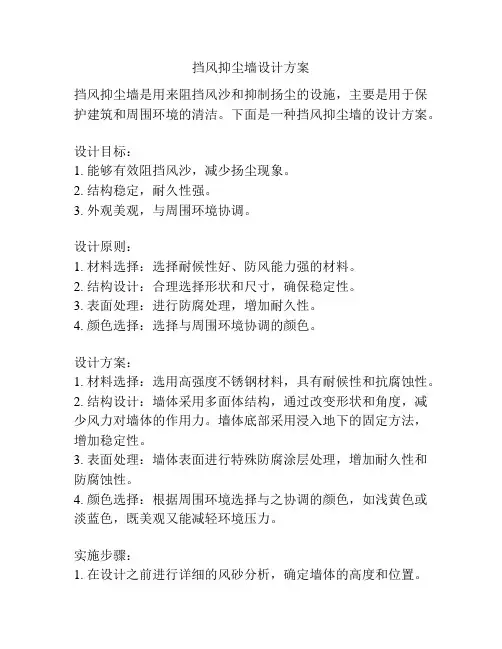

挡风抑尘墙设计方案
挡风抑尘墙是用来阻挡风沙和抑制扬尘的设施，主要是用于保护建筑和周围环境的清洁。
下面是一种挡风抑尘墙的设计方案。
设计目标：
1. 能够有效阻挡风沙，减少扬尘现象。
2. 结构稳定，耐久性强。
3. 外观美观，与周围环境协调。
设计原则：
1. 材料选择：选择耐候性好、防风能力强的材料。
2. 结构设计：合理选择形状和尺寸，确保稳定性。
3. 表面处理：进行防腐处理，增加耐久性。
4. 颜色选择：选择与周围环境协调的颜色。
设计方案：
1. 材料选择：选用高强度不锈钢材料，具有耐候性和抗腐蚀性。
2. 结构设计：墙体采用多面体结构，通过改变形状和角度，减少风力对墙体的作用力。
墙体底部采用浸入地下的固定方法，增加稳定性。
3. 表面处理：墙体表面进行特殊防腐涂层处理，增加耐久性和防腐蚀性。
4. 颜色选择：根据周围环境选择与之协调的颜色，如浅黄色或淡蓝色，既美观又能减轻环境压力。
实施步骤：
1. 在设计之前进行详细的风砂分析，确定墙体的高度和位置。
2. 根据实际需要制定墙体的尺寸和形状。
3. 选择合适的材料，并进行结构和表面处理。
4. 在实际施工中，根据设计要求进行墙体的安装和固定。
5. 在完工后进行验收和检测，确保墙体的稳定性和抑尘效果。
以上是一种挡风抑尘墙的设计方案，可以根据实际情况进行调整和改进。
这种设计方案能够有效地阻挡风沙和抑制扬尘，保护建筑和周围环境的清洁，同时具有稳定性和美观性。
产品名称：防尘网又叫防尘墙，挡风墙，防风墙，防风网，抑尘网，挡风抑尘墙，抑尘网，防风抑尘网，防风抑尘网墙，挡风网，挡风抑尘网，抑风墙，挡尘网，挡尘墙等等。
是一种治理露天料场扬尘污染治理的环保工程。
广泛用于散料港口、火电厂的燃料堆场、钢铁企业的原料燃料堆场、化工企业的原料燃料堆场、煤矿的出煤存储场等等。
产品简介防尘网成型宽度在250mm--500mm之间，峰高50mm--100mm,长度在6米之内都可以加工。
板材厚度0.5mm--1.5mm,在以上范围之内，可以根据客户的要求进行加工制作。
防尘网材质及表面处理：材质：低碳钢板、镀锌板、彩涂钢板、铝镁合金板、不锈钢板。
表面处理：静电粉末喷涂。
产品用途主要用于煤矿，焦化厂，电厂等企业工厂的储煤厂的防风抑尘；港口，防尘网码头储煤厂及各种料场；钢铁、建材、水泥等企业各种露天料场的抑尘；农作物防风，沙化天气防尘等恶劣环境；铁路、公路煤炭集运站储煤场、建筑工地、道路扬尘、高速公路两侧等。
单层挡风抑尘墙抑尘效果可达65～85%，双层挡风抑尘墙效果可达95%以上。
产品特点1、抗紫外线（耐老化）：产品表面经过喷塑处理，能吸收太阳光中的紫外线，降低了材料本身氧化速度，使产品具有较好的防老化性能，使用寿命提高。
同时紫外线透过度低，避免了太阳光中料的损伤。
2、阻燃性因为是金属板所以有很好的阻燃性，均能满足消防和安全生产的要求。
3、抗冲击：产品的强度高，可以承受冰雹(强风)的冲击。
冲击强度试验检测，在试样的中上方，用质量为1kg的钢球，距波峰顶点1.5米的高度自由落下，产品没有断裂和贯穿的孔穴。
4、防静电：产品表面经过静电喷塑处理，在受太阳光照射后，能把附着于产品表面的有机污物氧化分解，另外，其超亲水性使尘土易于被雨水冲洗，起到自洁净效果，无维护费用。
产品类型单峰型（单体）成型宽度在250mm-500mm之间，峰高50mm-100mm,长度在6米之内都可以加工。
板材厚度0.5mm-1.5mm,在以上范围之内，可以根据客户的要求进行加工制作。
挡风抑尘网施工方案兴隆庄煤矿煤场挡风抑尘网施工方案一、挡风抑尘网简介1、挡风抑尘网又称挡风抑尘墙或挡风墙是由挡风板、钢结构支撑和混凝土基础组成，同时可附加1~2米的挡料挡墙和钢架上的照明灯具。
挡风板上有一定数量的开孔，挡风板的材质可分为金属和非金属。
在金属挡风板中，又由于基材的不同可以分为碳钢板、镀锌板、镀铝锌板、不锈钢板、铝镁合金板等等；非金属的有手工玻璃钢、机械加工玻璃钢、高分子复合材料等等。
高分子主要就是化学原料加工的。
钢结构支撑主要可分为桁架结构和螺旋球网结构。
桁架结构又分为空间桁架和平面桁架，其连接方式有焊接和螺栓连接。
螺旋球网结构的连接方式为螺旋球连接。
钢结构支撑的根据所见项目地的气候条件（主要是50年一遇风压、最大风速）进行结构的设计。
在钢结构支撑中，桁架形式是首选，因为螺栓球网结构有可能因为风的振动，使连接的螺栓球松动。
基础为钢筋混凝土基础。
根据上部结构的大小及力矩进行设计。
2、挡风抑尘网的设计和施工：挡风抑尘网的设计主要是以堆场的具体地质资料及近3~5年的气象资料为依据实施的。
主要分为三个部分：（1）地下基础：由预制混凝土块或现场浇注地下基础。
（2）支护结构：“挡风抑尘墙”采用钢支架进行支护，支架结构无特殊要求，主要考虑能给“挡风抑尘墙”提供足够的强度，抵御强风的破坏，其次考虑整体美观。
工程设计中可按风力风速30m/s、风压750Pa为设计参数。
支架主体选用钢管，也可以采用钢筋砼支柱作“挡风抑尘墙”的支架，但造型笨重，整体不够美观。
（3）挡风板安装：挡风抑尘板采用无机非金属材料高分子材料经模压一次成型。
理论使用寿命15~20年。
使用环境温度：-15ºc~50ºc，与支架的连接方式采用螺钉和压板固定。
二、兴隆庄煤场挡风抑尘墙设计方案本煤场挡风抑尘网主要分为三大块（如上图），根据甲方初步要求，挡风抑尘网高度为8.5m，包括8.5m钢结构桁架，桁架间距3m，并以1根Φ89x4.5钢管与Φ76x4.5钢管作为连接支撑，距挡煤墙4m 处和防风抑尘网顶端320mm处分别安装60x40x3方管，分别固定安装9x900mm三联式挡风板，2x320mm单体式挡风板。
挡风抑尘墙设计方案1. 引言挡风抑尘墙是一种常用于工程项目现场的防尘设施，其主要功能是减少扬尘对工地周围环境和人员的影响。
本文将介绍一种挡风抑尘墙的设计方案，旨在降低施工工地的扬尘污染，保护周围环境和工作人员的健康安全。
2. 设计方案2.1. 材料选择挡风抑尘墙的主要材料应具备以下特点：•耐候性：能够经受各种气候条件的影响，不易受潮、开裂或腐蚀。
•耐磨性：具备一定的硬度和耐磨损性，能够防止被外界物体划伤或损坏。
•隔音性：具备一定的隔音效果，减少现场噪音对周围环境造成的干扰。
•阻燃性：能够防止火灾发生或延缓火势蔓延。
推荐使用的材料包括：金属板、防火板、水泥板等。
根据实际需求和预算情况，选择材料的厚度和质量等级。
2.2. 结构设计挡风抑尘墙的结构设计应考虑以下因素：•高度：根据工地的具体情况和需要，确定墙体的高度。
一般情况下，墙体高度应该达到最大扬尘高度的两倍以上。
•基础：挡风抑尘墙需要有稳固的基础，以确保其稳定性和抗风能力。
根据土质、荷载等因素，选择合适的基础形式和材料。
•连接方式：墙体和基础、墙体之间的连接应考虑稳固、牢固和易拆卸的要求，以便施工完毕后能够方便拆除和清理。
2.3. 墙体表面处理为了增加挡风抑尘墙的使用寿命和美观度，可以对墙体表面进行相应的处理：•涂料：选择防水、防腐、耐候性好的涂料进行喷涂，以提高防护墙的耐用性和抗氧化能力。
•其他装饰：根据实际需要，可以在墙体表面添加其他装饰材料，如广告牌、公司名称等。
3. 使用与维护3.1. 使用步骤•搭建：按照设计方案进行施工，搭建挡风抑尘墙的结构。
•测试：在搭建完成后，进行测试，确保墙体稳固、牢固。
•定期检查：定期对挡风抑尘墙进行检查，确保其稳定性和防护效果。
3.2. 维护与清洁•定期清洁：定期对挡风抑尘墙进行清洁，清除墙体表面的灰尘和污垢。
•维修：及时发现墙体出现脱落、开裂等情况时，进行维修处理，保证其功能和美观性。
4. 注意事项•安全：在搭建和使用挡风抑尘墙时，应注意施工人员和周围人员的安全。
邯郸洗选厂挡风抑尘墙方案应用实践【摘要】邯郸洗选厂将挡风抑尘墙应用在煤场，对消减煤场风力，抑制煤场扬尘起到了很好的作用，解决了煤场扬尘的一个技术难题，现就挡风抑尘墙的工作机理、抑尘效果等进行介绍，以促进该技术的推广应用。
【关键词】煤场；挡风抑尘墙；应用效果一、挡风抑尘墙在国内外研究应用状况“挡风抑尘墙”在国外又名“挡风网障”。
近几十年来，日本、美国、澳大利亚、英国、新西兰等国家均对挡风抑尘墙防尘技术进行了深入的研究.在国内，挡风抑尘墙技术研究起步较晚，对其防尘机理、网材加工工艺、工程设计的研究较少。
一些科研部门只在结合储煤场煤尘治理工程可行性研究的同时开始对防尘机理、防风网结构参数及防风网的材质和防风减尘效果开展研究，对防尘网技术才有了比较深入的了解，并完成了一些技术验证工作。
二、挡风抑尘墙的防尘技术和机理2. 1 技术与机理挡风抑尘墙是利用空气动力学原理，根据现场条件将挡风板组成挡风抑尘墙，使其通过的空气（强风）从外通过墙体时，在墙体内侧形成上下干扰的气流以达到外侧强风、内侧弱风；外侧小风，内侧无风的效果，从而防止粉尘飞扬。
通过试验和检测，蝶形挡风板在一定的开孔率下具有明显降低风速和风力的作用，挡风抑尘墙可以有效降低来流风的风速，改变一部分来流风通过挡风抑尘墙后的风向，最大限度地降低来流风的动能，避免来流风的明显涡流，减少风的湍流度，从而达到减少起尘的目的。
对于料堆场，只有外界风速达到一定强度，该风力是料堆表面颗粒产生向上迁移的动力足以克服颗粒自身重力和颗粒之间的摩擦力、以及其他阻力颗粒迁移的外力时，颗粒就离开堆垛表面而扬尘。
根据我们对露天料堆场的粉尘扩散规律的研究，料堆起尘与风速有如下的关系：q=a （v 一v0）式中：q-----起尘量v-----风速v0----起尘风速a-----相关系数n-----指数（n>1.5）由上式可见，只有当外界风速大于起动风速时，堆场才起尘。
煤堆起尘量q和堆场实际风速与起尘风速之差（v 一v0）的高次方成正比。
挡风抑尘墙施工方案一、工程概况1、某电厂储煤场挡风抑尘墙工程防风抑尘网工程，设计高度为地面上11米，下部为1.5米高挡煤墙。
本工程有，一场挡风墙长度为500米，地下均有喷淋管道，故开挖时需场有人指导必要时以人工开挖。
且煤场地势均有一定高差，要求抑尘墙随地势均设计为11米，施工时要根据现场实际情况进行察堪。
（具体设置见初步设计图）。
2、储煤场挡风抑尘墙采用钢筋混凝土基础、钢桁架结构。
3、本施工组织设计是根据甲方提供的图纸和当地环境地理现状设计，考虑当地风力，挡风抑尘墙安装后可有效降低煤场的扬尘污染，达到相关环保要求。
二、施工目标1、工期目标：根据业主使用要求及本公司施工能力，结合考虑自然气候及周边环境等条件，确定本工程总工期为天。
2、质量目标：合格3、安全目标：杜绝死亡、消灭重伤、轻伤事故频率小于2‰。
4、环保及文明施工目标：注重污染防治，做到文明清洁施工，创建安全文明施工样板工地。
三、施工布署：1、组织机构本工程施工，关键的问题是工期问题，且施工期正处于雨季。
为确保该工程各项施工目标的实现，我公司将该工程列为重中之重的项目，严格按项目管理法组织施工，配备施工经验丰富的管理人员现场指挥，具有多年施工经验的施工队伍现场施工，公司工程、技术、质量、安全、机械、材料、劳务、财务等职能部门给予全方位支持，项目经理由施工经验丰富，组织能力强，现场管理水平高的优秀项目经理担任，项目技术负责人由技术水平高，现场管理经验丰富的工程师担任，同时配备两名具有丰富施工经验的工程师分别负责土建基础及钢结构工程的施工，项目班子本着专业配套，高效团结的原则进行组建。
施工队伍：选择专业素质高，后备力量足，善打硬仗，善于攻坚的自有施工队伍。
施工机具设备选调精良、先进的设备机具，实现全方位的项目管理配合体制，加强计划性和预见性，制定详细应急方案，确保本项目施工的顺利进行，从而保证该项目各项施工目标的实现。
组织机构详见框图2、施工组织及施工顺序说明：本工程施工总体分为二个阶段，第一阶段为土建钢结构施工，第二阶段为挡风抑尘网板安装施工。
第一阶段施工，进场后主动与甲方联系沟通，随着甲方“三通一平”工作的开展，首先进行细致深化的技术和现场工作准备，然后对原材料的采购——检验——下料——二次检验——包装进入现场——现场检验——拼装——焊接——涂装——吊装——结构验收——挡风抑尘网板安装施工——总验收。
施工人员组成三个混合作业队，同时展开、齐头并进。
3、施工进度计划（1）施工进度控制①土建钢结构工程施工：天②挡风抑尘网板安装工程施工：天③竣工验收：天.四、甲方配合方案（1）根据工程特点、所处地理位置、及场地条件，本着确保工期、质量、安全、经济合理的原则及时对施工方提供的技术方案进行审核确认。
对现场技术更改、隐蔽工程处理问题等情况及时通知施工方。
（2）为保证工期及施工进度，使主要设备做到高效利用，甲方应给予本施工项目提供条件如下：a) 尽量提供就近供电接口至少两处.供电接口额定负荷不小于200 KW, 并保证电源不间断。
b)甲方对施工方提供必要的现场办公、物资存放、材料现场加工制作场地.c)甲方指定余土、废弃物倾倒地点(2公里范围内)。
（3）甲方应根据合同约定给付经济款项五、基坑土方开挖方案1、土方开挖施工准备测量放线及测量桩点的保护（1）在基坑开挖之前，场内所有的红线桩及建筑物的定位桩，全部经市规划部门测量核准。
明确在桩基施工阶段红线及定位桩是否产生位移，若有移位应会合规划部门、设计单位、建设单位研究处理方案。
（2）对场边道路及场内的临时设施做好定位标记，以备观测。
（3）在基坑开挖前，要根据施工图纸、基坑开挖放坡坡度及核准的轴线桩测放基坑开挖上下口的白灰线。
（4）因此，在基坑开挖前，基坑开挖范围内的所有轴线桩和水准点都要引出施工活动区域以外，用大方木桩深打后钉上铁钉并加以保护。
（5）所有的测量木桩、红线点一经核实后，项目部就应落实专人对其进行定期检查复核，以确保红线的准确性。
2、夜间施工照明的准备基坑开挖期间，夜间照明用电：a所有用电均可以从现场配备的配电箱内接引通过手提小电箱架空至土方开挖区域。
b整个施工现场的夜间照明通过用钢管架子架高安置的5个1000W大碘乌灯照明。
C施工范围内的夜间照明采用活动灯架，每个灯架安装1000W小碘钨灯，每两个基坑配置一个灯架。
d现场上，放坡位置均视情况放置一定数量的照明灯及散光灯和警戒灯。
3、基坑开挖方法人工开挖的主要施工机械，以镐、锹及撬棍等为辅助工具。
（1）施工分层（有桩部位）：有桩部位，为确保围护桩的安全，土方宜分层开挖，土方开挖分层的主要依据是：a基坑开挖深度。
b现有合理挖土深度。
c土质、水位情况以及综合考虑其它要求和做法等。
（2）挖土施工放坡根据地质勘察报告数据及现场察看，基础工程土方为三类土。
按施工规范规定施工。
若基坑较深则适当考虑将放坡比例放大，以保证坑底施工人员的安全。
（3）土方外运项目部拟采用机械外运。
（4）基坑排水基础土方工程雨季施工期间，项目部决定在每条轴线基坑旁采用人开挖一条排水沟，排水沟宽300mm，起点深为200 mm按0.5%的坡度进行施工，且为保证排水沟的顺利工作，排水沟边坡定为1：0.77。
在排水中遇个别地式较高处，人工开挖1×1米集水井作为过度。
4、分段开挖时的边坡确定：根据以往施工经验，通过国家规范及各工程施工资料的参考，土方开挖放坡坡度用1:0.33。
挖土注意事项：a基坑土方开挖必须严格按施工方案进行，严禁超挖，机械挖土预留300mm,防止扰动原土层。
b基坑四周不得任意堆放材料。
c挖土过程中如出现土体较大位移，应立即停止挖土，分析原因，采取有效措施。
d坑周围的地表水应及时排除。
e开挖土方时应有足够的照明，电工应日夜值班。
（2）基坑下人坡道溜槽的搭设等土方挖至一定程度后，就组织人员用竹笆，防滑木条，48mm钢管搭设下人坡道，坡度为1:2。
（3）土方开挖质量要求和质量保证措施土方开挖质量要求a主体部分开挖标高允许偏差±15cm。
b边坡放坡允许偏差±25cm，但边坡不得挖陡。
(4)土方开挖质量保证措施a开工前要做好各级技术准备和技术底工作，并与建设单位负责人进行沟通，避免挖到电缆以及其他设施。
施工技术人员（工长）、测量人员要熟悉图纸，掌握现场测量桩及水准点的位置尺寸，同土建代表办理验桩、验线手续。
施工要配备专职测量人员进行质量控制，。
b要及时复撒灰线，将基坑开挖下口线测放到基坑底。
及时控制开挖土标高、做到5m扇形挖土工作面内，标高白灰点不少于2个。
c认真执行开挖样板制，即凡重新开挖边坡坑底时，有操作技术较好的工人开挖一段后，经测量人员或质检人员检查合格后作为样板，继续开挖。
施工人员换班时，要交接挖深、边坡、操作方法，以确保开挖质量。
d开挖边坡时，尽量采用沟端开行，挖土机的开行中心线要对准边下口线。
要坚持先修坡后挖土的操作方法。
f土方开挖后，及时跟进浇筑砼垫层，并要注意成品的保护工作。
g认真执行项目部制定的技术、质量管理制度。
施工中要积累技术资料，如施工日记、设计变更洽商、验桩、验线记录等。
h土方工程竣工后要绘制竣工图，四土建代表和质量检查人员共同检查评定工程质量等级。
(5)土方开挖安全要求和安全保证措施a开工前要做好各级安全交底工作。
根据本工程施工机械多，配合工作多，土质条件差以及运土路线复杂等特点，制定安全措施，组织职工贯彻落实，并定期开展安全活动。
b每天检查挡土设施是否完好，并及时行修复。
c下雨期间进行挖土时，做好防滑措施。
d工地全封闭施工，大门口设水龙头、排水沟、集水池，出场时必须冲洗干净，方准离开工地，不准将污泥带出门外，影响市容。
e夜间挖土施工时，应配置足够的灯光照明。
f为预防边坡塌方，一般禁止在边坡上侧堆土，当在边坡一侧放置材料时，应距离边坡上边缘1.0m以外,材料堆置高度不得超过去时1.5m。
g提前准备好编织袋、草袋、木桩等物，若边坡局部塌方，则可将坡脚塌方清除。
h若边坡经上述措施之后，仍有失稳现象，则应征得设计单位与临理单位同意，采用加大边坡坡度或用压密注浆加固土体等方法，以确保基坑施工的安全。
i阴雨天气，在边坡上应加盖塑料薄膜，以防止边坡上的土体流失。
六、基础施工方案1、施工准备1）、材料准备①水泥：水泥品种、强度等级应根据设计要求确定，进场时必须有质量合格证明书及复试报告。
②砂石：混凝土的砂石含泥量应不大于1.5%，进场时必须有复验报告。
③外加剂:外加剂掺量应符合有关标准规定，其掺量经试验符合要求后方可使用。
○4钢筋：钢筋采购根据图纸要求的钢筋规格购买，钢筋进场时，必须有钢材质量证明书。
2）、钢筋制作（1）钢筋加工制作前，下料表要由技术员和工长审核，并将钢筋加工下料表与设计图复核，检查下料表是否有错误遗漏，对每种钢筋要按下料表检查是否达到设计和规范要求，经过这两道检查后，在按下料表做出式样，试制合格后方可成批制作，加工好的钢筋半成品要挂牌标示，对方整齐有序。
（2）施工中钢筋需要代换时，征得设计单位同意，并有书面通知时方可代换，并不得以等面积得低强度钢筋代换高强度的钢筋。
（3）钢筋表面洁净，粘着的油污、泥土、浮锈使用前必须清理干净。
（4）钢筋调直后不得有局部弯曲、死弯、小波浪形，其表面伤痕不得大于钢筋截面的5%。
（5）钢筋切断根据钢筋规格、直径、长度和数量，长度搭配，先断长料后断短料，尽量减少钢筋的搭接接头，以节约钢材。
（6）钢筋的下料长度根据构件尺寸，保护层厚度，钢筋弯曲调整值和弯钩增加长度等规定综合考虑。
（7）钢筋弯曲成形采用机械弯曲。
3）、钢筋绑扎（1）钢筋绑扎前认真熟悉图纸，检查下料表与图纸设计要求是否一致，仔细检半成品、尺寸、形状、数量与下料表是否相符，核对无误后方可进行绑扎。
（2）钢筋绑扎时，靠近外围两行的相交点应全部绑扎，中间部分的相交点可相隔交错绑扎，双向受力钢筋应将钢筋交叉点全部绑扎，如采用一面顺扣应交错交换方向，也可采用八字口，但必须保证钢筋不移位。
（3）绑扎钢筋○1按已画好的箍筋位置先，将已套好的箍筋往上移动，由下往上绑扎，宜采用缠扣绑扎。
○2箍筋也与主筋垂直，箍筋转角处与主筋交叉点应全部绑扎。
（4）钢筋安装位置允许偏差应符合下表规定项目允许偏差绑扎钢筋网长、宽±10网眼尺寸±20 绑扎钢筋骨架长±10宽、高±5间距±10 主受力钢筋排距±5保护层厚度基础±10柱±5梁±3绑扎箍筋、横向钢筋间距±20钢筋变起点位置20 预埋件中心线位置 5水平高差±3.04）、钢筋工程中施工中易出现的缺陷与防止措施：钢筋加工（1）钢筋下料切断尺寸不准（2）钢筋成型尺寸不准确，箍筋斜歪，外形误差超过质量标准允许值。
