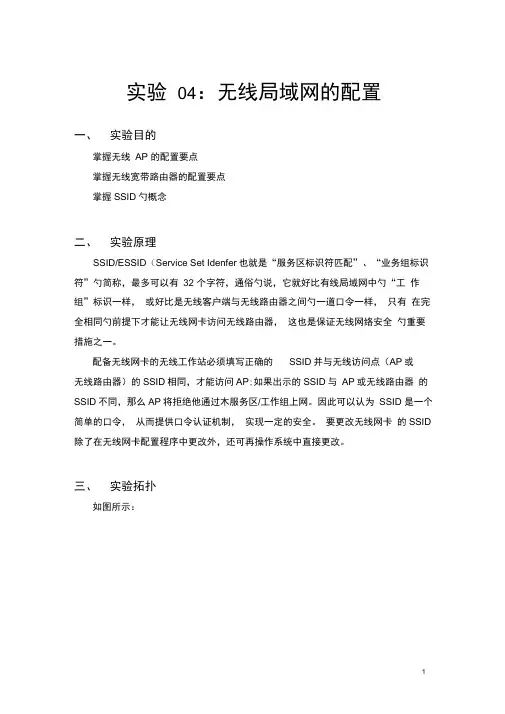

实验04：无线局域网的配置
一、实验目的
●掌握无线AP的配置要点
●掌握无线宽带路由器的配置要点
●掌握SSID的概念
二、实验原理
SSID/ESSID(Service Set Identifier）也就是“服务区标识符匹配”、“业务组标识符”的简称，最多可以有32个字符，通俗的说，它就好比有线局域网中的“工作组”标识一样，或好比是无线客户端与无线路由器之间的一道口令一样，只有在完全相同的前提下才能让无线网卡访问无线路由器，这也是保证无线网络安全的重要措施之一。
配备无线网卡的无线工作站必须填写正确的SSID，并与无线访问点（AP或无线路由器）的SSID相同，才能访问AP；如果出示的SSID与AP或无线路由器的SSID不同，那么AP将拒绝他通过木服务区/工作组上网。因此可以认为SSID 是一个简单的口令，从而提供口令认证机制，实现一定的安全。要更改无线网卡的SSID除了在无线网卡配置程序中更改外，还可再操作系统中直接更改。
三、实验拓扑
如图所示：
四、实验文档
IPDATA-CCNA 实验15.pkt
五、实验步骤
⏹打开实验文档确保所有设备已经正确运行；
步骤：双击各个设备，检查电源是否全部开启。
⏹配置路由器RTA:
✧FastEthernet0/0的接口IP地址为210.10.10.1/24
FastEthernet0/1的接口IP地址为220.10.10.1/24
步骤：
1.单击路由器RT-A，选择“配置”选项卡
2.选择FastEthernet0/0项目，如图所示：
3.“端口状态”选择开启；“IP地址”填写“210.10.10.1”；“子网掩
码”需要经过计算，已知前24位是网络前缀，故应填写为
“255.255.255.0”，如图所示：
4.同样，选择FastEthernet0/1项目，按照刚刚的方法进行配置，如图
所示：
在AP、PC11、PC12上配置同样SSID="ipdata"，确保PC11、PC12能够与AP建立正确无线连接。
步骤：
1.单击无线设备AP，选择“配置”选项卡
2.选择PORT 1项目，“SSID”填写“ipdata”
3.单击无线设备PC11，选择“配置”选项卡
4.选择Wireless项目，“SSID”填写“ipdata”
5.同样，单击无线设备PC12，做同样修改，如图所示：
6.修改完成后，可以看到，拓扑结构发生变化：
PC11、PC12的IP地址分别配置为“210.10.10.11”、“210.10.10.12”，PC11、PC12互相ping测试，PC11、PC12 ping路由器的接口地址（网关），确保所有Ping测试正确！
步骤：
1.单击无线设备PC11，选择“配置”选项卡
2.选择Wireless项目，“IP配置”选择“手工配置IP参数”；“IP地址”
填写“210.10.10.11”，“子网掩码”根据RT-A所填一致，即为
“255.255.255.0”；如图所示：
3.同样，单击无线设备PC12，选择“配置”选项卡
4.选择Wireless项目，“IP配置”选择“手工配置IP参数”；“IP地址”
填写“210.10.10.12”，“子网掩码”为“255.255.255.0”；如图所示：
5.下面进行PING测试。单击无线设备PC11，选择“桌面”选项卡，
单击“命令提示符”
6.输入命令：“ping 210.10.10.12”，显示如下：
如图所示，发送4个包，收到4个确认，没有丢失包，说明IP为“210.10.10.11”的终端与IP为“210.10.10.12”可以互联。
7.同样，用PC12 ping PC11的步骤一样，结果如下图所示：
8.下面用PC11 ping 路由器接口地址。单击无线设备PC11，选择“桌
面”选项卡，单击“命令提示符”
9.输入命令：“ping 210.10.10.1”，显示如下：
说明PC11与路由器连接正常
10.同样，用PC12 ping 路由器接口地址，结果如下：
说明PC12与路由器连接正常
在无线宽带路由器、PC22、PC23配置同样SSID="CCNA"，确保PC22、PC23能够与无线宽带路由器建立正确无线连接。
步骤：
1.单击无线宽带路由器，选择“配置”选项卡
2.选择“无线网”项目，“SSID”填写“CCNA”
3.单击PC22，选择“配置”选项卡
4.选择Wireless项目，“SSID”填写“CCNA”
5.同样方法，设置PC23，如图所示：
6.可以看到，网络拓扑已经变成如下图所示：
如图所示，确认三者之间已经存在无线连接。
配置无线宽带路由器的internet接口的IP地址为220.10.10.2，配置无线宽带路由器的内网（LAN）为DHCP分配模式，内网的网段是192.168.1.1/24。步骤：
1.单击无线宽带路由器，选择“配置”选项卡
2.选择“互联网”项目，“连接类型”选择“Static”；默认网关填写
“220.10.10.1”；IP地址填写“220.10.10.2”；子网掩码填写
“255.255.255.0”，如图所示：
3.选择“局域网”项目，“IP地址”填写“192.168.1.1”；“子网掩码”
根据计算，得到“255.255.255.0”，如图所示：
查看PC21、PC22、PC23三台设备通过DHCP方式获得的IP地址情况。
步骤：
1.查看PC21。点击PC21，按照之前的方法，进入命令提示符，输入
命令“ipconfig”查询PC21的IP地址，结果如图：
分析错误原因，查看PC21配置，发现网卡配置为“静态”，发生错
误，将其改为“DHCP”，再次查询IP，结果如下：
成功获取IP
