数码管显示4×4矩阵键盘的键盘号程序解释好了大作业.doc

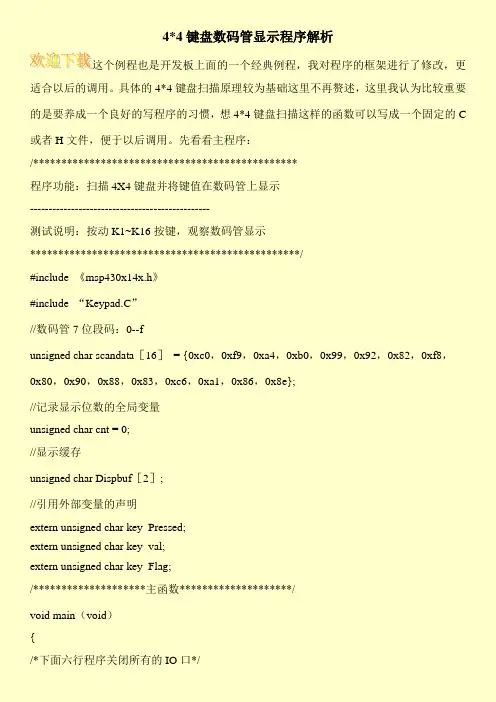

4*4键盘数码管显示程序解析这个例程也是开发板上面的一个经典例程，我对程序的框架进行了修改，更适合以后的调用。

具体的4*4键盘扫描原理较为基础这里不再赘述，这里我认为比较重要的是要养成一个良好的写程序的习惯，想4*4键盘扫描这样的函数可以写成一个固定的C 或者H文件，便于以后调用。

先看看主程序：/***********************************************程序功能：扫描4X4键盘并将键值在数码管上显示------------------------------------------------测试说明：按动K1~K16按键，观察数码管显示************************************************/#include 《msp430x14x.h》#include “Keypad.C”//数码管7位段码：0--funsigned char scandata［16］= {0xc0，0xf9，0xa4，0xb0，0x99，0x92，0x82，0xf8，0x80，0x90，0x88，0x83，0xc6，0xa1，0x86，0x8e};//记录显示位数的全局变量unsigned char cnt = 0;//显示缓存unsigned char Dispbuf［2］;//引用外部变量的声明extern unsigned char key_Pressed;extern unsigned char key_val;extern unsigned char key_Flag;/********************主函数********************/void main（void）{/*下面六行程序关闭所有的IO口*/。

实验四： 4 × 4键盘输入实验一、实验目的：1.学习非编码键盘的工作原理和键盘的扫描方式。

2.学习键盘的去抖方法和键盘应用程序的设计。

二、实验原理：键盘是单片机应用系统接受用户命令的重要方式。

单片机应用系统一般采用非编码键4*4矩阵盘，需要由软件根据键扫描得到的信息产生键值编码，以识别不同的键。

本板采用键盘，行信号分别为P1.0-P1.3 ，列信号分别为P1.4-P1.7 。

具体电路连接见下图对于键的识别一般采用逐行（列）扫描查询法，判断键盘有无键按下，由单片机I/O口向键盘送全扫描字，然后读入列线状态来判断。

程序及流程图：ORG 0000HAJMP MAINORG 0000HAJMP MAINORG 0030HMAIN:MOV P2,#0F7HMOV P1,#0F0HMOV R7,#100DJNZ R7,$MOV A,P1ANL A,#0F0HXRL A,#0F0HJZ MAINLCALL D10MSMOV A,#00HMOV R0,AMOV R1,AMOV R2,#0FEH SKEY0:MOV A,R2MOVP1,AMOVR7,#10DJNZ R7,$MOVA,P1ANLA,#0F0HXRLA,#0F0HJNZ LKEYINC R0MOVA,R2RL AMOVR2,AMOVA,R0CJNE A,#04H,SKEY0AJMP MAIN LKEY:JNB ACC,4,NEXT1MOVA,#00HMOVR1,AAJMP DKEYNEXT1:JNB ACC.5,NEXT2MOVA,#01HMOVR1,AAJMP DKEYNEXT2:JNB ACC.6,NEXT3MOVA,#02HMOVR1,AAJMP DKEYNEXT3:JNB ACC.7,MAINMOVA,#03HMOVR1,AAJMP DKEY DKEY:MOV A,R0MOVB,#04HMULABADDA,R1AJMP SQRSQR:MOVDPTR,#TABMOVC A,@A+DPTRMOVP0,AAJMP MAINTAB:DB0C0H,0F9H,0A4H,0B0H,99H, 92H, 82H, 0F8H DB 80H, 90H, 88H, 83H, 0C6H,0A1H,86H, 8EH D10MS:MOV R6,#10L1:MOV R5,#248DJNZ R5,$DJNZ R6,L1RETEND流程图：结束三、思考题：总结 FPGA是如何识别按键的？与单片机读取键值有何不同？答：FPGA的所有 I/O 控制块允许每个 I/O 引脚单独配置为输入口 , 不过这种配置是系统自动完成的。

一、实验目的1.掌握4×4矩阵式键盘程序识别原理2.掌握4×4矩阵式键盘按键的设计方法二、设计原理（1）如图14.2所示，用单片机的并行口P3连接4×4矩阵键盘，并以单片机的P3.0－P3.3各管脚作输入线，以单片机的P3.4－P3.7各管脚作输出线，在数码管上显示每个按键“0－F”的序号（2）键盘中对应按键的序号排列如图14.1所示三、参考电路740)this.width=740" border=undefined>图14.2 4×4矩阵式键盘识别电路原理图740)this.width=740" border=undefined>图14.1 4×4键盘0-F显示740)this.width=740" border=undefined>图14.3 4×4矩阵式键盘识别程序流程图四、电路硬件说明（1）在“单片机系统”区域中，把单片机的P3.0－P3.7端口通过8联拨动拨码开关JP3连接到“4×4行列式键盘”区域中的M1－M4，N1－N4端口上（2）在“单片机系统”区域中，把单片机的P0.0－P0.7端口连接到“静态数码显示模块”区域中的任何一个a－h端口上；要求：P0.0对应着a，P0.1对应着b，……，P0.7对应着h五、程序设计内容（1）4×4矩阵键盘识别处理（2）每个按键都有它的行值和列值，行值和列值的组合就是识别这个按键的编码矩阵的行线和列线分别通过两并行接口和CPU通信键盘的一端（列线）通过电阻接VCC，而接地是通过程序输出数字“0”实现的键盘处理程序的任务是：确定有无键按下，判断哪一个键按下，键的功能是什么？还要消除按键在闭合或断开时的抖动两个并行口中，一个输出扫描码，使按键逐行动态接地；另一个并行口输入按键状态，由行扫描值和回馈信号共同形成键编码而识别按键，通过软件查表，查出该键的功能六、程序流程图(如图14.3所示)七、汇编源程序;;;;;;;;;;定义单元;;;;;;;;;;COUNT EQU 30H;;;;;;;;;;入口地址;;;;;;;;;;ORG 0000HLJMP STARTORG 0003HRETIORG 000BHRETIORG 0013HRETIORG 001BHRETIORG 0023HRETIORG 002BHRETI;;;;;;;;;;主程序入口;;;;;;;;;;ORG 0100HSTART: LCALL CHUSHIHUA LCALL PANDUANLCALL XIANSHILJMP START ;;;;;;;;;;初始化程序;;;;;;;;;; CHUSHIHUA: MOV COUNT#00H RET;;;;;;;;;;判断哪个按键按下程序;;;;;;;;;; PANDUAN: MOV P3#0FFHCLR P3.4MOV A P3ANL A#0FHXRL A#0FHJZ SW1LCALL DELAY10MSJZ SW1MOV A P3ANL A#0FHCJNE A#0EH K1MOV COUNT#0LJMP DKK1: CJNE A#0DH K2MOV COUNT#4LJMP DKK2: CJNE A#0BH K3 MOV COUNT#8 LJMP DKK3: CJNE A#07H K4 MOV COUNT#12K4: NOPLJMP DKSW1: MOV P3#0FFH CLR P3.5MOV A P3ANL A#0FHXRL A#0FHJZ SW2LCALL DELAY10MS JZ SW2MOV A P3ANL A#0FHCJNE A#0EH K5 MOV COUNT#1 LJMP DKK5: CJNE A#0DH K6 MOV COUNT#5 LJMP DKK6: CJNE A#0BH K7 MOV COUNT#9 LJMP DKK7: CJNE A#07H K8 MOV COUNT#13K8: NOPLJMP DKSW2: MOV P3#0FFH CLR P3.6MOV A P3ANL A#0FHXRL A#0FHJZ SW3LCALL DELAY10MS JZ SW3MOV A P3ANL A#0FHCJNE A#0EH K9 MOV COUNT#2 LJMP DKK9: CJNE A#0DH KA MOV COUNT#6 LJMP DKKA: CJNE A#0BH KB MOV COUNT#10 LJMP DKKB: CJNE A#07H KC MOV COUNT#14 KC: NOPLJMP DKSW3: MOV P3#0FFH CLR P3.7MOV A P3ANL A#0FHXRL A#0FHJZ SW4LCALL DELAY10MSJZ SW4MOV A P3ANL A#0FHCJNE A#0EH KDMOV COUNT#3LJMP DKKD: CJNE A#0DH KE MOV COUNT#7LJMP DKKE: CJNE A#0BH KF MOV COUNT#11LJMP DKKF: CJNE A#07H KG MOV COUNT#15KG: NOPLJMP DKSW4: LJMP PANDUAN DK: RET ;;;;;;;;;;显示程序;;;;;;;;;; XIANSHI: MOV A COUNT MOV DPTR#TABLE MOVC A@A+DPTRMOV P0 ALCALL DELAYSK: MOV A P3ANL A#0FHXRL A#0FHJNZ SKRET ;;;;;;;;;;10ms延时程序;;;;;;;;;;DELAY10MS: MOV R6#20D1: MOV R7#248DJNZ R7$DJNZ R6D1RET;;;;;;;;;;200ms延时程序;;;;;;;;;;DELAY: MOV R5#20LOOP: LCALL DELAY10MSDJNZ R5LOOPRET;;;;;;;;;;共阴码表;;;;;;;;;;TABLE: DB 3FH06H5BH4FH66H6DH7DH07H DB 7FH6FH77H7CH39H5EH79H71H ;;;;;;;;;;结束标志;;;;;;;;;;END八、C语言源程序#include<AT89X51.H>unsigned char code table[]={0x3f0x660x7f0x390x060x6d0x6f0x5e0x5b0x7d0x770x790x4f0x070x7c0x71};void main(void){ unsigned char i j k key;while(1){ P3=0xff; //给P3口置1//P3_4=0; //给P3.4这条线送入0//i=P3;i=i&0x0f; //屏蔽低四位//if(i!=0x0f) //看是否有按键按下//{ for(j=50;j>0;j--) //延时//for(k=200;k>0;k--);if(i!=0x0f) //再次判断按键是否按下//{ switch(i) //看是和P3.4相连的四个按键中的哪个// { case 0x0e:key=0;break;case 0x0d:key=1;break;case 0x0b:key=2;break;case 0x07:key=3;break;}P0=table[key]; //送数到P0口显示//}}P3=0xff;P3_5=0; //读P3.5这条线//i=P3;i=i&0x0f; //屏蔽P3口的低四位//if(i!=0x0f) //读P3.5这条线上看是否有按键按下// { for(j=50;j>0;j--) //延时//for(k=200;k>0;k--);i=P3; //再看是否有按键真的按下//i=i&0x0f;if(i!=0x0f){ switch(i) //如果有显示相应的按键//{ case 0x0e:key=4;break;case 0x0d:key=5;break;case 0x0b:key=6;break;case 0x07:key=7;break;}P0=table[key]; //送入P0口显示//}}P3=0xff;P3_6=0; //读P3.6这条线上是否有按键按下// i=P3;i=i&0x0f;if(i!=0x0f){ for(j=50;j>0;j--)for(k=200;k>0;k--);i=P3;i=i&0x0f;if(i!=0x0f){ switch(i){ case 0x0e:key=8;break;key=9;break;case 0x0b:key=10;break;case 0x07:key=11;break;}P0=table[key];}}P3=0xff;P3_7=0; //读P3.7这条线上是否有按键按下// i=P3;i=i&0x0f;if(i!=0x0f){ for(j=50;j>0;j--)for(k=200;k>0;k--);i=P3;i=i&0x0f;if(i!=0x0f){ switch(i){ case 0x0e:key=12;break;case 0x0d:key=13;break;key=14;break;case 0x07:key=15;break;}P0=table[key];}}}}九、注意事项在硬件电路中，要把8联拨动拨码开关JP2拨下，把8联拨动拨码开关JP3拨上去。

51下面是51单片机使用4×4矩阵键盘的汇编程序，并在数码管的最后一位显示一个字符：```ORG 0 ;程序从地址0开始MOV P1,#0FFH ;P1口设置为输入口MOV P0,#0FH ;P0口设置为输出口LOOP:MOV A,P1 ;读取P1口的值CJNE A,#0FFH,KEY_PRESSED ;判断是否有按键按下SJMP LOOP ;如果没有按键按下，继续循环KEY_PRESSED:MOV R0,A ;保存按键的值CLR P0.0 ;选定行0MOV A,P1ANL A,#0F0H ;按位与运算，保留列位的值CJNE A,#0F0H,COL0 ;判断是否有按键按下在第0列MOV A,#'0' ;如果在第0列按下按键，则A的值为0JMP DISP ;跳转到显示程序COL0:CLR P0.1 ;选定行1MOV A,P1ANL A,#0F0HCJNE A,#0E0H,COL1 ;判断是否有按键按下在第1列MOV A,#'1' ;如果在第1列按下按键，则A的值为1JMP DISP ;跳转到显示程序COL1:CLR P0.2 ;选定行2MOV A,P1ANL A,#0F0HCJNE A,#0D0H,COL2 ;判断是否有按键按下在第2列MOV A,#'2' ;如果在第2列按下按键，则A的值为2JMP DISP ;跳转到显示程序COL2:CLR P0.3 ;选定行3MOV A,P1ANL A,#0F0HCJNE A,#0B0H,COL3 ;判断是否有按键按下在第3列MOV A,#'3' ;如果在第3列按下按键，则A的值为3JMP DISP ;跳转到显示程序COL3:CLR P0.4 ;选定行4MOV A,P1ANL A,#0F0H4MOV A,#'4' ;如果在第4列按下按键，则A的值为4 JMP DISP ;跳转到显示程序COL4:CLR P0.5 ;选定行5MOV A,P1ANL A,#0F0HCJNE A,#0B0H,COL5 ;判断是否有按键按下在第5列 MOV A,#'5' ;如果在第5列按下按键，则A的值为5 JMP DISP ;跳转到显示程序COL5:CLR P0.6 ;选定行6MOV A,P1ANL A,#0F0HCJNE A,#0D0H,COL6 ;判断是否有按键按下在第6列 MOV A,#'6' ;如果在第6列按下按键，则A的值为6 JMP DISP ;跳转到显示程序COL6:CLR P0.7 ;选定行7MOV A,P1ANL A,#0F0HCJNE A,#0E0H,COL7 ;判断是否有按键按下在第7列 MOV A,#'7' ;如果在第7列按下按键，则A的值为7 JMP DISP ;跳转到显示程序COL7:MOV A,#00HJMP EXIT ;如果没有按下任何键，退出程序DISP: ;数码管显示程序MOV R1,#100B ;延时计数器初始化MOV P2,A ;把按键值存入P2口MOV A,#07HANL A,P0 ;从P0口读取选定的行值MOV P0,A ;根据选定的行值输出相应的值ACALL DELAY ;调用延时程序MOV P0,#0FH ;关闭所有行DJNZ R1,$ ;当延时计数器不为0时，继续延时MOV A,#0FHMOV P0,A ;清除所有显示JMP LOOP ;跳转回主程序EXIT:MOV P2.7,1 ;在数码管的最后一位显示字符1SJMP EXIT ;无限循环DELAY: ;延时程序MOV R2,#75DMOV R3,#200D DELAY3:DJNZ R3,$DJNZ R2,DELAY2 RET```。

4×4矩阵键盘数码管显现按键值程序4;x;4矩阵键盘数码管显现按键值程序//电路阐明如下。

//单片机：运用51系列兼容的即可；//4;x;4矩阵键盘：接在P1口；//两位数码显现器：P0口输出七段码，P2口输出位选码。

//===================================================== =========//Ｃ言语程序如下。

/****************************************************** ********文件名:KEY_LED.c*功用:对4;x;4矩阵键盘进行输出，在数码管后两位显现按键值。

******************************************************* *******/#includelt;reg51.h#includelt;intrins.h#defineuintunsignedint#defineucharunsignedchar//ucharcodetable[10]={0x03,0x9f,0x25,0x0d,0x99,0x49,0x41,0x1f,0x 01,0x09};ucharcodetable[10]={0xC0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x8 0,0x90};/****************************************************** *********称谓:Delay_1ms()*功用:延时子程序，延时时刻为1ms*x*输入:x(延时一毫秒的个数)*输出:无******************************************************* ********/voidDelay_1ms(uintx){uinti;ucharj;for(i=0;ilt;x;i++)for(j=0;jlt;=148;j++);}/*******************************************************称谓：Keyscan()*功用：P1外接4;x;4按键,依照扫描法读出键值*输出：按键值0~15/如无键按下,回来16******************************************************* ********/ucharKeyscan(void){uchari,j,temp,Buffer[4]={0xef,0xdf,0xbf,0x7f};for(j=0;jlt;4;j++){//循环四次P1=Buffer[j];//在P1高四位别离输出一个低电平temp=0x01;//方案先判别P1.0位for(i=0;ilt;4;i++){//循环四次if(!(P1temp))//从P1低四位，截取1位return(i+j*4);//回来获得的按键值templt;lt;=1;//判别的位，左移一位}}return16;//判别完毕，没有键按下，回来16}//哈哈，实质性的句子不过8行，即是这么简练！/*******************************************************称谓：Display(uchark)*功用：将参数分红十位、个位别离显现*输入：k(键盘数值)*输出：P0口输出七段码，P2口输出位选码******************************************************* ********/voidDisplay(uchark){P2=0;//消隐P0=table[k/10];P2=0x02;Delay_1ms(5);//显现5ms十位P2=0;//消隐P0=table[k%10];P2=0x01;Delay_1ms(5);//显现5ms个位}/****************************************************** *********称谓:Main()*功用:主函数******************************************************* ********/voidMain(void){ucharKey_Value=16,Key_Temp1,Key_Temp2;//两次读出的键值while(1){//---------以下读入按键、消抖、等候按键开释P1=0xff;Key_Temp1=Keyscan();//先读入按键if(Key_Temp1!=16){//假如有键按下//Delay_1ms(10);//延时一下Display(Key_Value);//可用显现替代延时Key_Temp2=Keyscan();//再读一次按键if(Key_Temp1==Key_Temp2){//有必要是两次持平Key_Value=Key_Temp1;//才保留下来，这即是消除颤动while(Keyscan()lt;16)//等候按键开释Display(Key_Value);//等候时期显现键值//---------以下是对按键的处理Display(Key_Value);//显现键值}}Display(Key_Value);//没有按键按下，也显现键值}}//用PROTEUS仿真作业时的屏幕截图如下：。

完成实训报告十
7
谢谢观赏！
二、工作原理
当扫描开始时, 首先将P1.7列初始值设置为低电平, 即P
3
三、程序流程图 ——主程序
开始
初始化
按键查询
YES
A=FFH?
NO
调用消除抖动子程序转Leabharlann 功能处理程序AAAA 1234
结束
4
四、程序清单
独立式键盘控制灯移动程序.doc
5
五、实验板上测试
观察实验结果并记录: 按下不同按键开关，可以看到P0端口的
实训十一： 矩阵式键盘控制数码管显示
功能说明： 使用4*4矩阵式键盘控制第一个数码
管显示0~F。
1
一、电路图
4条列线的一端分别与单片机P1口中的P1.4、 P1.5、 P1.6. P1.7 相接，另一端通过上拉电阻接到+5V电源上，平时使 列线处于高电平状态；而4条行线的一端分别与P1口中的 P1.0、 P1.1、 P1.2、 P1.3相接。16个按键设置在行、列 2 线交点上。
灯作不同方向的移动或闪烁，说明是在执 行不同功能键的处理程序。 按DL1键，亮灯从右向左移动 按DL2键，亮灯从左向右移动 按DL3键，左边4只灯与右边4只灯交替闪亮 按DL4键，8个灯闪烁
6
码管显示0； 作业布置按下DL2,第二个数
码管显示1； 按下DL3,第三个数 码管显示2； 按下DL4,第四个数 码管显示3 。

单片机-数码管显示4X4矩阵键盘按键号#include<>#define uchar unsigned char#define uint unsigned int//段码uchar code DSY_CODE[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x9 0,0x88,0x83,0xc6,0xa1,0x86,0x8e,0x00};sbit BEEP=P3^7;//上次按键和当前按键的序号，该矩阵中序号范围0~15，16表示无按键uchar Pre_KeyNo=16,KeyNo=16;//延时void DelayMS(uint x){uchar i;while(x--) for(i=0;i<120;i++);}//矩阵键盘扫描void Keys_Scan(){uchar Tmp;P1=0x0f; //高4 位置0，放入 4 行DelayMS(1);Tmp=P1^0x0f;//按键后0f变成0000XXXX，X中一个为0，3 个仍为 1，通过异或把 3 个1 变为0，唯一的0变为1；switch(Tmp) //判断按键发生于 0~3 列的哪一列{case 1: KeyNo=0;break;case 2: KeyNo=1;break;case 4: KeyNo=2;break;case 8: KeyNo=3;break;default:KeyNo=16; //无键按下}P1=0xf0; //低 4 位置0，放入 4 列DelayMS(1);Tmp=P1>>4^0x0f;//按键后 f0 变成 XXXX0000，X中有 1 个为0，三个仍为 1；高4 位转移到低 4位并异或得到改变的值switch(Tmp) //对0~3 行分别附加起始值 0，4，8，12{case 1: KeyNo+=0;break;case 2: KeyNo+=4;break;case 4: KeyNo+=8;break;case 8: KeyNo+=12;}}//蜂鸣器void Beep(){uchar i;for(i=0;i<100;i++){DelayMS(1);BEEP=~BEEP;}BEEP=0;}//主程序void main(){P0=0x00;BEEP=0;while(1){P1=0xf0;if(P1!=0xf0) Keys_Scan(); //获取键序号 if(Pre_KeyNo!=KeyNo) {P0=~DSY_CODE[KeyNo];Beep();Pre_KeyNo=KeyNo;}DelayMS(100);}}。

单⽚机-4x4个矩阵按键控制数码管显⽰数字程序1 #include "8051.h"2 typedef unsigned char u8;3 typedef unsigned int u16;4 u8 smgduan[]= {5/*0 1 2 3 4 5 6 7 */60x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07,7/*8 9 A B C D E F */80x7f, 0x6f, 0x77, 0x7c, 0x39, 0x5e, 0x79, 0x71};910// P0⼝为数码管的位选的8位输⼊引脚11// P0 = 0x00;121314void Delayms(u16 ms);15void shumaguan(u8 n);16void DigDisplay();17void KeyTest();18void smg(u8 n, u8 m);19void key_4x4();2021void main()22 {23while(1)24 {25 key_4x4();26 }27 }2829// 不精确的延时函数30void Delayms(u16 ms)31 {32 unsigned int i, j;33for(i = ms; i > 0; i--)34for(j = 110; j > 0; j--);35return;36 }3738// 数码管根据74HC138译码器选择对应的段（选择哪个数码管显⽰）39void shumaguan(u8 n)40 {41switch(n)42 {43case0:44 LSA = 0;LSB = 0;LSC = 0;break;45case1:46 LSA = 1;LSB = 0;LSC = 0;break;47case2:48 LSA = 0;LSB = 1;LSC = 0;break;49case3:50 LSA = 1;LSB = 1;LSC = 0;break;51case4:52 LSA = 0;LSB = 0;LSC = 1;break;53case5:54 LSA = 1;LSB = 0;LSC = 1;break;55case6:56 LSA = 0;LSB = 1;LSC = 1;break;57case7:58 LSA = 1;LSB = 1;LSC = 1;break;59 }60 }6162// 数码管显⽰数字，并以⼗进制递增63void DigDisplay()64 {65 u8 i1 = 0;66 u8 i2 = 0;67 u8 i3 = 0;68 u8 i4 = 0;69 u8 i5 = 0;70 u8 i6 = 0;71 u8 i7 = 0;72 u8 i8 = 0;7374757677for (i8 = 0; i8 < 10; i8++)78for (i7 = 0; i7 < 10; i7++)79for (i6 = 0; i6 < 10; i7++)80for (i5 = 0; i5 < 10; i5++)81for (i4 = 0; i4 < 10; i4++)82for (i3 = 0; i3 < 10; i3++)83for (i2 = 0; i2 < 10; i2++)84for (i1 = 0; i1 < 10; i1++)85 {86 u16 cnt = 10;87while (cnt--)88 {89 shumaguan(0); //选中第⼀个数码管90 P0 = smgduan[i1]; //给他送⼀个数字91 Delayms(1); //稍微延时⼀下下92 shumaguan(1); //然后切换到第⼆个数码管。

4X4矩阵键盘控制数码管显示按键值4X4矩阵键盘控制数码管显示按键值一、设计内容与要求用80C51单片机控制系统显示按键值0~F。

二、设计目的意义2.1 设计目的1、了解单片机系统中实现LED动态显示的原理及方法;2、详细了解8051芯片的性能及编程方法;3、了解单片机系统基本原理，了解单片机控制原理;4、掌握AT89C51输入/输出接口电路设计方法;5、掌握AT89C51程序控制方法;6、掌握单片机汇编编程技术中的设计和分析方法;7、掌握使用PROTEUS软件进行仿真的方法。

8、学会使用并熟练掌握电路绘制软件Protel99SE;9、掌握电路图绘制及PCB图布线技巧。

2.2 设计意义1、在系统掌握单片机相应基础知识的前提下，熟悉单片机应用系统的设计方法及系统设计的基本步骤。

2、完成所需单片机应用系统原理图设计绘制的基础上完成系统的电路图设计。

3、完成系统所需的硬件设计制作，在提高实际动手能力的基础上进一步巩固所学知识。

4、进行题目要求功能基础上的软件程序编程，会用相应软件进行程序调试和测试工作。

5、用AT89C51设计出题目所要求的数码管动态循环显示，并针对实际设计过程中软、硬件设计方面出现的问题提出相应解决办法。

6、通过单片机应用系统的设计将所学的知识融会贯通，锻炼独立设计、制作和调试单片机应用系统的能力;领会单片机应用系统的软、硬件调试方法和系统的研制开发过程，为进一步的科研实践活动打下坚实的基础。

三、系统硬件电路图3.1 Proteus软件简介以及仿真电路图Proteus是世界上著名的EDA工具(仿真软件)，从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。

是目前世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DsPIC33、AVR、1ARM、8086和MSP430等，2010年即将增加Cortex和DSP系列处理器，并持续增加其他系列处理器模型。

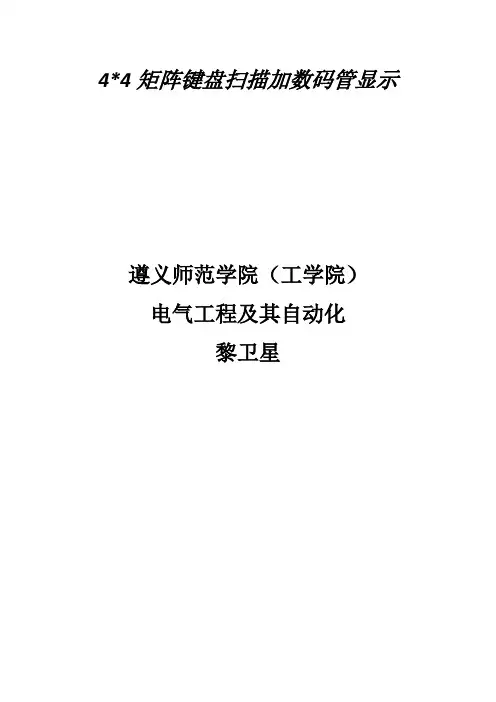

4*4矩阵键盘扫描加数码管显示遵义师范学院（工学院）电气工程及其自动化黎卫星/********************************************************** *****///º¯ÊýÍ·Îļþ/********************************************************** *****/#include<reg51.h>#include<delay.h>#include<ciodziku.h>#include<keyjiance.h>#include<displychushihua.h>/********************************************************** *****///Ö÷º¯Êý/********************************************************** *****/void main(){displaychushihua();while(1){num=keyjiance();dula=1;P0=~table[num-1];dula=0;}}/***************************************************///ÑÓʱº¯Êý/***************************************************/void delay(unsigned int z){unsigned int x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}/********************************************************** *****///Êý×Ö¿â/********************************************************** *****/sbit dula = P2^6;sbit wela = P2^7;/***************************************************************//********************************************************** *****/unsigned char code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x00//0x00Ϊ¹Ø±ÕËùÊýÂë¹ÜÏÔʾ};/********************************************************** *****///¼üÅÌɨÃè/********************************************************** *****/unsigned int temp,num;/********************************************************** *****//********************************************************** *****/unsigned int keyjiance()// unsigned int º¯Êý·µ»ØÖµÀàÐÍʹÓÃvoidΪÎÞ·µ»ØÖµ»á³ö´í{P3=0XFE; //µÚÒ»Ðмì²âtemp=P3;temp=temp&0xf0;while(temp!=0xf0){delay(5);temp=P3;temp=temp&0xf0;while(temp!=0xf0){temp=P3;switch(temp){ case 0xee:num=1;break;case 0xde:num=2;break;case 0xbe:num=3;break;case 0x7e:num=4;break;} while(temp!=0xf0)//°´¼üËÉÊÖ¼ì²â{temp=P3;temp=temp&0xf0;}//dula=1;//P0=~table[num-1];// dula=0;}}P3=0XFD; //µÚ¶þÐмì²âtemp=P3;temp=temp&0xf0;while(temp!=0xf0){delay(5);temp=P3;temp=temp&0xf0;while(temp!=0xf0){temp=P3;switch(temp){ case 0xed:num=5;break;case 0xdd:num=6;break;case 0xbd:num=7;break;case 0x7d:num=8;break;} while(temp!=0xf0)//°´¼üËÉÊÖ¼ì²â{temp=P3;temp=temp&0xf0;}//dula=1;//P0=~table[num-1];// dula=0;}}P3=0XFB; //µÚÈýÐмì²âtemp=P3;temp=temp&0xf0;while(temp!=0xf0){delay(5);temp=P3;temp=temp&0xf0;while(temp!=0xf0){temp=P3;switch(temp){ case 0xeb:num=9;break;case 0xdb:num=10;break;case 0xbb:num=11;break;case 0x7b:num=12;break;}while(temp!=0xf0)//°´¼üËÉÊÖ¼ì²â{temp=P3;temp=temp&0xf0;}// dula=1;// P0=~table[num-1];// dula=0;}}P3=0XF7; //µÚËÄÐпªÊ¼¼ì²âtemp=P3;temp=temp&0xf0;while(temp!=0xf0){delay(5);temp=P3;temp=temp&0xf0;while(temp!=0xf0){temp=P3;switch(temp){ case 0xe7:num=13;break;case 0xd7:num=14;break;case 0xb7:num=15;break;case 0x77:num=16;break;} while(temp!=0xf0)//°´¼üËÉÊÖ¼ì²â{temp=P3;temp=temp&0xf0;}//dula=1;//P0=~table[num-1];//dula=0;}}return (num); //º¯Êý·µ»ØÖµ// dula=1;// P0=~table[num-1];// dula=0;}/********************************************************** *****//********************************************************** *****/void displaychushihua(){num=17;//µÚ17¸öÊýΪ¹Ø±ÕËùÓÐÊýÂë¹Ü0x00// dula=1;//P0=0xff;//³õʼ»¯ÇåÁã ²»¸ø¶ÏÑ¡ËÍÊý ÊýÂë¹Ü²»ÁÁ// dula=0;wela=1;P0=~0xc0;wela=0;}。

4*4矩阵键盘扫描加数码管显示遵义师范学院（工学院）电气工程及其自动化黎卫星/********************************************************** *****///º¯ÊýÍ·Îļþ/********************************************************** *****/#include<reg51.h>#include<delay.h>#include<ciodziku.h>#include<keyjiance.h>#include<displychushihua.h>/********************************************************** *****///Ö÷º¯Êý/********************************************************** *****/void main(){displaychushihua();while(1){num=keyjiance();dula=1;P0=~table[num-1];dula=0;}}/***************************************************///ÑÓʱº¯Êý/***************************************************/void delay(unsigned int z){unsigned int x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}/********************************************************** *****///Êý×Ö¿â/********************************************************** *****/sbit dula = P2^6;sbit wela = P2^7;/***************************************************************//********************************************************** *****/unsigned char code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x00//0x00Ϊ¹Ø±ÕËùÊýÂë¹ÜÏÔʾ};/********************************************************** *****///¼üÅÌɨÃè/********************************************************** *****/unsigned int temp,num;/********************************************************** *****//********************************************************** *****/unsigned int keyjiance()// unsigned int º¯Êý·µ»ØÖµÀàÐÍʹÓÃvoidΪÎÞ·µ»ØÖµ»á³ö´í{P3=0XFE; //µÚÒ»Ðмì²âtemp=P3;temp=temp&0xf0;while(temp!=0xf0){delay(5);temp=P3;temp=temp&0xf0;while(temp!=0xf0){temp=P3;switch(temp){ case 0xee:num=1;break;case 0xde:num=2;break;case 0xbe:num=3;break;case 0x7e:num=4;break;} while(temp!=0xf0)//°´¼üËÉÊÖ¼ì²â{temp=P3;temp=temp&0xf0;}//dula=1;//P0=~table[num-1];// dula=0;}}P3=0XFD; //µÚ¶þÐмì²âtemp=P3;temp=temp&0xf0;while(temp!=0xf0){delay(5);temp=P3;temp=temp&0xf0;while(temp!=0xf0){temp=P3;switch(temp){ case 0xed:num=5;break;case 0xdd:num=6;break;case 0xbd:num=7;break;case 0x7d:num=8;break;} while(temp!=0xf0)//°´¼üËÉÊÖ¼ì²â{temp=P3;temp=temp&0xf0;}//dula=1;//P0=~table[num-1];// dula=0;}}P3=0XFB; //µÚÈýÐмì²âtemp=P3;temp=temp&0xf0;while(temp!=0xf0){delay(5);temp=P3;temp=temp&0xf0;while(temp!=0xf0){temp=P3;switch(temp){ case 0xeb:num=9;break;case 0xdb:num=10;break;case 0xbb:num=11;break;case 0x7b:num=12;break;}while(temp!=0xf0)//°´¼üËÉÊÖ¼ì²â{temp=P3;temp=temp&0xf0;}// dula=1;// P0=~table[num-1];// dula=0;}}P3=0XF7; //µÚËÄÐпªÊ¼¼ì²âtemp=P3;temp=temp&0xf0;while(temp!=0xf0){delay(5);temp=P3;temp=temp&0xf0;while(temp!=0xf0){temp=P3;switch(temp){ case 0xe7:num=13;break;case 0xd7:num=14;break;case 0xb7:num=15;break;case 0x77:num=16;break;} while(temp!=0xf0)//°´¼üËÉÊÖ¼ì²â{temp=P3;temp=temp&0xf0;}//dula=1;//P0=~table[num-1];//dula=0;}}return (num);//º¯Êý·µ»ØÖµ// dula=1;// P0=~table[num-1];// dula=0;}/********************************************************** *****//********************************************************** *****/void displaychushihua(){num=17;//µÚ17¸öÊýΪ¹Ø±ÕËùÓÐÊýÂë¹Ü0x00//dula=1;//P0=0xff;//³õʼ»¯ÇåÁã ²»¸ø¶ÏÑ¡ËÍÊý ÊýÂë¹Ü²»ÁÁ//dula=0;wela=1;P0=~0xc0;wela=0;}。

四乘四键盘控制LED数码管显示电路目录一、设计内容及要求 (2)二、系统硬件设计方案 (2)三、系统软件设计 (8)四、效果演示 (12)摘要矩阵式键盘系统以N个端口链接控制N*N个按键，使数字显示在LED数码管上。

单片机控制的是键盘显示系统，该系统可以对不同的按键进行实时显示，其核心是单片机和键盘矩阵电路部分，主要对按键与显示电路的关系、矩阵式技术及设备的硬件、软件等各个部分进行实现。

对于4*4矩阵式键盘，我想采用STC89C52RC单片机为核心，主要由矩阵式键盘电路、译码器、显示电路等组成，软件选用汇编语言编程。

单片机将检测到的按键信号转成数字量，显示于LED显示器上。

该系统灵活性强，易于操作，可靠性高，将会有更广阔的开发前景。

一、设计内容及要求用protues仿真设计一个单片机小系统，该小系统外接一个4*4键盘及一个LED数码管，要求按下一个键，数码管上显示该键的对应号码。

键盘的布局如下图所示：主要内容如下：1.根据矩阵式键盘的特点，进行键盘控制系统的整体研究与设计。

2.LED实时显示信息。

3.采用软件编程方法实现按键信息的提取和显示。

二、系统硬件设计方案1.芯片的选择STC89C52RC单片机是51系列单片机的一个成员，是8051单片机的简化版。

内部自带8K字节可编程FLASH存储器，拥有2K+字节的EEPROM作为程序存储器的拓展。

由于STC89C52RC具有下图中的配置，因此具有结构简单、造价低廉、效率高的特点，省去了外部的RAM、ROM和接口器件，减少了硬件的开销，节省了成本，提高了系统的性价比。

STC89C52RC的主机系统图：STC89C52RC的实物图：2.系统原理图2.1时钟电路时钟电路用来提供单片机片内各种位操作的时间基准。

51单片机芯片内部有一个高增益反相放大器，用于构成时钟振荡电路，XTAL1为该放大器的输入端、XTAL2为该放大器的输出端。

借助内部时钟方式或外部时钟方式形成时钟。

数码管显⽰4×4矩阵键盘的键盘号（程序解释好了）⼤作业《单⽚机原理及应⽤课程设计》报告——数码管显⽰4×4矩阵键盘的键盘号专业：电⼦信息科学与技术班级：姓名：学号：指导教师：2012年5⽉15⽇1、课程设计⽬的1.1巩固和加深对单⽚机原理和接⼝技术知识的理解；1.2培养根据课题需要选学参考书籍、查阅⼿册和⽂献资料的能⼒；1.3学会⽅案论证的⽐较⽅法，拓宽知识，初步掌握⼯程设计的基本⽅法；1.4掌握常⽤仪器、仪表的正确使⽤⽅法，学会软、硬件的设计和调试⽅法；1.5能按课程设计的要求编写课程设计报告，能正确反映设计和实验成果，能⽤计算机绘制电路图和流程图。

2、课程设计要求单⽚机的P1⼝的P1.0～P1.7连接4×4矩阵键盘，P0⼝控制⼀只数码管，当4×4矩阵键盘中的某⼀按键按下时，数码管上显⽰对应的键号。

例如，1号键按下时，数码管显⽰“1”， 14号键按下时，数码管显⽰“E”等等。

3、硬件设计3.1 设计思想分析本任务的要求，在课程设计的基础上，添加要求，使设计能够完成当4×4矩阵键盘中的某⼀按键按下时，数码管上显⽰对应的键号。

3.2主要元器件介绍：AT89C51单⽚机 LED数码管 4X4矩阵键盘3.3 功能电路介绍AT89C51单⽚机：控制器。

程序中将单⽚机的引脚置⾼电平低电平，单⽚机通过读取IO引脚的电平，在根据读取的数据去查找数组中相应的按键值，然后在送到数码管也就是P0⼝去显⽰.(51单⽚机通过IO⼝来读取键盘的电平，再通过程序来查找对应的数值，在送到数码管去显⽰)LED数码管 :输出设备4X4矩阵键盘：输⼊设备4、软件设计4.1 设计思想4.3源程序#include#define uchar unsigned char 开始初始化扫描键盘第⼀⾏若有按键按下，显⽰键盘号结束，返回若⽆按键按下扫描键盘第⼆⾏扫描键盘第三⾏扫描键盘第四⾏结束，返回若⽆按键按下若⽆按键按下若⽆按键按下#define uint unsigned intuchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c, 0x39,0x5e,0x79,0x71};//定义显⽰段码uchar num,temp;void delay(uchar k)//定义延时函数{uchar i,j;for(i=k;i>0;i--)for(j=110;j>0;j--);}void disp(char num1)//定义显⽰函数{P0=table[num1];//将段码值送⼊P0⼝显⽰}char keyscan()//定义键盘检测函数{P1=0xfe;//给P1⼝送检测信号11111110，即先检测第⼀列有⽆按键被按下（key1~key4）temp=P1;//将检测信号赋给变量temptemp=temp&0xf0;//与11110000相“与”去除低四位检测部分while(temp!=0xf0)//判断是否有按键被按下，即key1-key4有任意按键被按下temp便不等于0xff{delay(5);//按键防抖动延时（时间要求不严格）while(temp!=0xf0)//延时之后再次判断{temp=P1;//进⼊函数说明有按键被按下，再将p1值赋给temp进⾏判断是哪位被按下switch(temp)//利⽤switch函数判断temp值{case 0xee://若P0等于0xee，即11101110，则由判断为0的位被按下即第四位（最低位），则应赋值num为0；num=0;break;break;case 0xbe://同上则num=2num=2;break;case 0x7e://同上num=3num=3;break;}while(temp!=0xf0)//判断按键是否松开，循环判断直⾄按键松开{temp=P1;temp=temp&0xf0;}}}P1=0xfd;//给P1⼝再次送检测信号11111101，来检测第⼆列有⽆按键被按下（key5~key8），以下⼏步同上temp=P1;temp=temp&0xf0;while(temp!=0xf0){delay(5);while(temp!=0xf0){temp=P1;switch(temp){case 0xed:num=4;break;case 0xdd:num=5;break;case 0xbd:case 0x7d:num=7;break;}while(temp!=0xf0){temp=P1;temp=temp&0xf0;}}}P1=0xfb;//给P1⼝再次送检测信号11111011，来检测第三列有⽆按键被按下（key9~key12），以下⼏步同上temp=P1;temp=temp&0xf0;while(temp!=0xf0){delay(5);while(temp!=0xf0){temp=P1;switch(temp){case 0xeb:num=8;break;case 0xdb:num=9;break;case 0xbb:num=10;break;case 0x7b:}while(temp!=0xf0){temp=P1;temp=temp&0xf0;}}}P1=0xf7;//给P1⼝再次送检测信号11110111，来检测第四列有⽆按键被按下（key13~key16），以下⼏步同上temp=P1;temp=temp&0xf0;while(temp!=0xf0){delay(5);while(temp!=0xf0){temp=P1;switch(temp){case 0xe7:num=12;break;case 0xd7:num=13;break;case 0xb7:num=14;break;case 0x77:num=15;break;}while(temp!=0xf0)temp=temp&0xf0;}}}return num;//⼦函数最后返回num值} void main(){P0=0x00;//清屏delay(5);//延时while(1)//主循环{disp(keyscan());//检测并显⽰}}}5、调试运⾏电路图K=15时的数码管显⽰：6、设计⼼得体会硬件设计⽅⾯，此课题所需的硬件并不负责，只许少量的导线、简单的电路便可以完成。

《单片机原理及应用课程设计》报告——数码管显示4*4矩阵键盘的键盘号设计专业：班级：姓名：学号：2013年1月1.课程设计目的1.1巩固和加深对单片机原理和接口技术知识的理解；1.2培养根据课题需要选学参考书籍、查阅手册和文献资料的能力；1.3学会方案论证的比较方法，拓宽知识，初步掌握工程设计的基本方法；1.4掌握常用仪器、仪表的正确使用方法，学会软、硬件的设计和调试方法；1.5能按课程设计的要求编写课程设计报告，能正确反映设计和实验成果，能用计算机绘制电路图和流程图。

2.课程设计要求单片机的P1口的P1.0～P1.7连接4×4矩阵键盘，P0口控制一只数码管，当4×4矩阵键盘中的某一按键按下时，数码管上显示对应的键号。

例如，1号键按下时，数码管显示“1”， 14号键按下时，数码管显示“E”等等。

3.硬件设计3.1 设计思想分析本任务的要求，使设计能够完成当4*4矩阵键盘中的某一按键按下时，数码管上显示对应的键盘号。

则本系统主要由以下几大模块构成：显示模块,共阴极LED数码管；输入模块，4*4矩阵键盘；3.2主要元器件介绍矩阵键盘又称为行列式键盘，它是用4条I/O线作为行线，4条I/O线作为列线组成的键盘。

在行线和列线的每一个交叉点上，设置一个按键。

这样键盘中按键的个数是4×4个。

这种行列式键盘结构能够有效地提高单片机系统中I/O 口的利用率。

数码管不同位显示的时间间隔可以通过调整延时程序的延时长短来完成。

数码管显示的时间间隔也能够确定数码管显示时的亮度，若显示的时间间隔长，显示时数码管的亮度将亮些，若显示的时间间隔短，显示时数码管的亮度将暗些。

若显示的时间间隔过长的话，数码管显示时将产生闪烁现象。

所以，在调整显示的时间间隔时，即要考虑到显示时数码管的亮度，又要数码管显示时不产生闪烁现象。

4.1 设计思想按键采用线反转法先把列线置成低电平，行线置成输入状态，读行线；再把行线置成低电平，列线输入状态，读列线。

2014 ~ 2015学年第1 学期《数字系统设计》大作业题目：4×4阵列键盘键信号检测电路设计专业：电子信息工程班级：姓名：指导教师：电气工程学院2015 年12月摘要人类文明已进入到高度发达的信息化社会。
