城市地下管网探测技术

无损检测技术在城市地下管网检测无损检测技术在城市地下管网检测中的应用，是现代城市管理与维护中的关键技术之一。

随着城市化进程的加速，地下管网作为城市基础设施的“生命线”，其安全性和可靠性直接关系到城市运行的稳定和居民生活的质量。

而无损检测技术以其不破坏被检对象结构完整性的特点，在确保城市地下管网系统正常运行的同时，能够高效准确地发现并评估潜在问题，对于预防事故、延长管网寿命、降低维修成本具有重要意义。

以下是无损检测技术在城市地下管网检测中的六个关键应用点。

一、管道内部状况的可视化检测采用如闭路电视(CCTV)检测、管道机器人等无损检测技术，能够深入到地下管道内部进行高清视频拍摄，直观展示管道内壁状况，包括裂缝、腐蚀、沉积物堆积、异物堵塞等情况。

这些信息对于制定维护计划、评估修复策略至关重要，确保了检测过程既不会中断服务也不会对管网造成额外损害。

二、声纳检测与定位在水流较大或能见度低的复杂环境下，声纳检测技术成为首选。

通过发射声波并接收反射信号，可以生成管道截面形状、淤积物分布的三维图像，精确测定管径变化、检测潜在的结构缺陷。

结合GPS定位系统，还能准确标定缺陷位置，便于后续维修作业的快速定位与执行。

三、电磁检测与地质雷达电磁检测技术，尤其是地质雷达（GPR），利用高频电磁脉冲穿透地面，对地下管线进行探测，能够非侵入性地确定地下管网的走向、深度及是否存在异常。

这对于规划新的施工项目避免损坏既有管网，以及查找未记录或遗忘的老旧管道具有极高的实用价值。

同时，通过对回波信号的分析，还能评估土壤条件，预测可能的侵蚀风险。

四、超声波检测与泄漏定位超声波检测技术适用于检测地下水管的微小泄漏和评估管壁厚度。

通过发送超声波并分析返回的信号变化，可以准确识别水下泄漏点，甚至在泄漏初期就能被发现，大大减少了水资源的浪费和防止了因泄漏引发的地面塌陷等严重后果。

此外，超声波还可以用于评估材料的疲劳程度，预警潜在的破裂风险。

如何进行地下管线测绘和探测引言：随着城市的发展和人们对基础设施的需求不断增加，地下管线的布设变得越来越密集。

然而，许多人对地下管线的位置和深度一无所知，这就给工程施工带来了诸多不便和风险。

因此，进行地下管线测绘和探测显得尤为重要。

本文将介绍一些常用的地下管线测绘和探测方法，以及需要注意的事项。

第一部分：地下管线测绘方法1. 磁力法磁力法是一种常见的地下管线测绘方法，它利用地下管线中的磁场特性进行测定。

具体操作时，使用磁力计测量地下磁场强度的变化，从而确定管线的位置。

这种方法适用于具有一定磁性的管线，如铁、钢等材料。

2. 地电法地电法是一种通过测量地下电阻率的方法来确定管线位置的技术。

一般而言，地下管线比周围土壤的电阻率要小，通过测量地下电场的垂直分量来推断管线的存在与否。

3. 高频电磁法高频电磁法主要利用射频信号的传播特性，通过检测上行信号的衰减情况来确定地下管线的位置。

这种方法无需直接接触地下管线，非常适用于城市地下管网的测绘。

第二部分：地下管线探测方法1.地下雷达地下雷达是使用高频电磁波进行地下探测的一种方法。

通过分析地下波束的反射信号，可以推测地下管线的位置和形状。

这种方法具有高分辨率和准确性较高的特点。

2. 探地仪探地仪主要通过测量地下材料的电性质来推测管线的位置。

它会发射电磁波，并通过测量电磁波返回的信号来判断地下是否存在管线。

第三部分: 注意事项1. 确定测绘区域在进行地下管线测绘和探测之前，首先需要确定测绘区域的范围。

这样可以根据具体需求选择适合的测绘方法，并制定测绘计划。

2. 建立相关技术进行地下管线测绘和探测需要一定的专业知识和技术，建议相关人员接受专业培训，并从事相关工作一段时间，积累经验。

3. 避免误判在进行地下管线测绘和探测时，要注意避免由于误读、漏读等原因造成的误判。

若有怀疑，建议进行反复检测或使用多种方法进行交叉验证。

4. 安全第一在进行地下管线测绘和探测时，要始终把安全放在首位。

城市地下管线探测知识2012-10-24 23:16:171、地下管线探测的重要性地下管线是城市基础设施的重要组成部分，是城市规划、建设管理的重要基础信息。

他就像人体内的“神经”和“血管”，日夜担负着输送能量、传递信息等重大职能，是城市赖以生存和发展的物质基础，被称为城市的“生命线”。

2、地下管线探测的技术依据2.1《城市地下管线探测技术规程》（CJJ 61 -2003，下称《规程》）2.2《城市测量规范》（CJJ 8 -99，下称《规程》）2.3《深圳市地下管线探测实施细则》，深圳市规划国土局2005年10月发布。

3、地下管线探测程序地下管线探测程序：接受任务、收集资料、现场踏勘、仪器设备检查、方法试验、编写技术设计、实地调查、仪器探查、管线测量、数据处理、预编点号图、外业成果检查、编绘综合管线图、内业成果检查、数据入库检查、成果输出、成果验收、资料归档。

施细则》和《规程》进行。

其范围应包括施工开挖和可能受开挖影响威胁地下管线安全的区域；④拆迁管线探测应根据各行政区域拆迁办的探测要求，参照《实施细则》和《规程》按管线权属单位和管线种类逐一进行。

探测范围应大于拆迁区域（其原则为各类拆迁或改迁管线穿越拆迁范围外的第一个明显点）；⑤竣工管线探测：应根据深规【2004】116号文件，参照《实施细则》和《规程》对设计管线进行探测，探测结果应与规划局报建审批图纸逐一对比。

探测范围应探测出接入原市政管网外的第一个明显点）；⑥专业管线探测：应根据各专业管线的规划、设计、施工和管理部门的要求、参照《实施细则》和《规程》进行，其探测范围应包括管线工程敷设的所有区域。

4.4地下管线探查取舍标准7、地下管线测量7.1、控制测量地下管线的控制测量主要是指在城市的等级控制网的基础上布设图根导线点；对缺少等级控制点或控制点密度不足的测区要建立新的控制网，并执行现行的行业标准《城市测量规范》（CJJ 8—99）。

采用GPS技术布测地下管线控制点时，可采用静态、快速静态和RTK等方法进行。

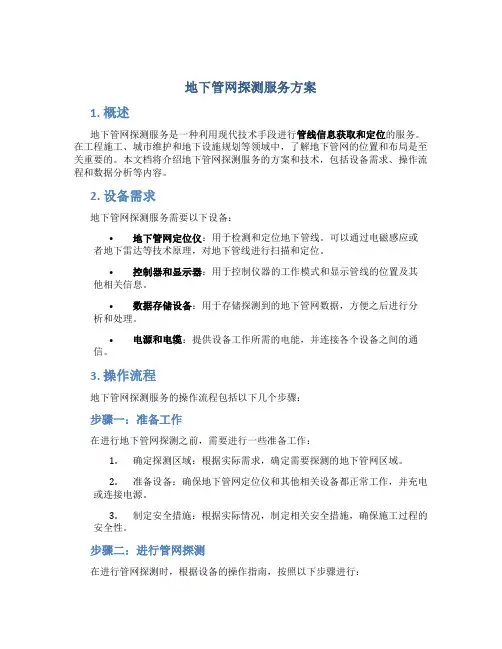

地下管网探测服务方案1. 概述地下管网探测服务是一种利用现代技术手段进行管线信息获取和定位的服务。

在工程施工、城市维护和地下设施规划等领域中，了解地下管网的位置和布局是至关重要的。

本文档将介绍地下管网探测服务的方案和技术，包括设备需求、操作流程和数据分析等内容。

2. 设备需求地下管网探测服务需要以下设备：•地下管网定位仪：用于检测和定位地下管线。

可以通过电磁感应或者地下雷达等技术原理，对地下管线进行扫描和定位。

•控制器和显示器：用于控制仪器的工作模式和显示管线的位置及其他相关信息。

•数据存储设备：用于存储探测到的地下管网数据，方便之后进行分析和处理。

•电源和电缆：提供设备工作所需的电能，并连接各个设备之间的通信。

3. 操作流程地下管网探测服务的操作流程包括以下几个步骤：步骤一：准备工作在进行地下管网探测之前，需要进行一些准备工作：1.确定探测区域：根据实际需求，确定需要探测的地下管网区域。

2.准备设备：确保地下管网定位仪和其他相关设备都正常工作，并充电或连接电源。

3.制定安全措施：根据实际情况，制定相关安全措施，确保施工过程的安全性。

步骤二：进行管网探测在进行管网探测时，根据设备的操作指南，按照以下步骤进行：1.设置仪器参数：根据需要，设置地下管网定位仪的工作参数，例如扫描范围、扫描深度等。

2.扫描地下管线：将地下管网定位仪横向移动，对目标区域进行扫描，记录管线位置和其他相关数据。

3.数据录入和存储：将探测到的地下管网数据记录下来，并存储在数据存储设备中。

步骤三：数据分析和处理在完成管网探测后，需要对探测到的数据进行分析和处理，以获取更准确的地下管网信息。

1.数据导入：将存储在数据存储设备中的数据导入到数据分析软件中。

2.数据分析：利用数据分析软件对探测到的数据进行处理和分析，提取出管线位置、管径、材质等相关信息。

3.数据可视化：将分析得到的地下管网信息通过图表、地图等方式进行可视化展示，方便用户进行进一步分析和决策。

目前地下管线探测方法大多是利用探测对象与周围环境介质的物理特性差异进行探测，下面小编就为大家介绍几种常见的探测方法。

1、电磁法电磁法是基于电磁感应原理进行探测的方法，具体的原理：通过交变电磁场能够在地下金属管线上感应生成次级磁场。

由于原磁场和次级磁场传播距离差异性，所以我们可以建立交变磁场，通过金属管道或电缆进行传递，在较远的距离外测量次级磁场来确定地下管线的位置。

2、电磁波法电磁波法又被称为（地质雷达法），其原理是根据电磁波的反射和折射进行探测，利用电磁波发射装置向地下发射高频短脉冲电磁波，由于地下环境波阻抗的不同，反射回地面的波形也将发生变化。

因此，可以根据接收到的雷达反射波进行推断，判断出管线位置及深度，有的甚至可以探测出地下管线的规格。

因此电磁波法也是目前地下非金属管线探测技术中具有发展前景的。

3、声波法声波法跟电磁波法差不多，也是通过利用回收波形的变化进行探测的，其主要是应用在对测深精度要求不高的金属及非金属管道。

4、红外辐射法红外辐射法是利用热交换的原理，主要是应用在测深精度要求不高且管内外存在温差的金属及非金属管道，在实际的地下管线探测中也具有一定应用空间和参考价值。

5、综合分析法综合分析法指的是收集整理一切可利用的证据和参考资料，通过具体分析，对地下管线进行准确的定位，这里我们以供暖管道为例：证据可包括管线的阀门、预留口、检修井、变径、盖堵等出露位置、各种管网资料、各种探测方法所提供的信息等等。

而参考资料则包括探测方法的基本原理及技术理论、管道施工及管网布设的规律及本地特殊规律、干扰因素的评估、个人探测经验、相关人员提供的管道信息等。

综合以上因素进行具体分析仪确定管线的位置、深度及规格等。

综合分析法作为地下管线探测中最根本和普遍的技术方法，贯穿于各种探测方法之中，是探测得以实现的根本。

探测方法的不足之处虽然上面提到的几种探测手段在一定条件下能得到所需的结果，但在实际的应用中都存在一定的局限性，具体可分为以下几点：（1）任何探测方法一般都只适用某一种或某一类管线，所以在实际的应用中，对不同的探测对象我们需要采用不同的探测方法，使用不同的探测设备。

管网施工中的地下管线定位与探测技术在管网施工中，地下管线的准确定位与探测技术是至关重要的一环。

只有在对地下管线位置有准确把握的情况下，施工才能顺利进行，避免损坏现有管线，确保工程质量和安全。

本文将介绍管网施工中常用的地下管线定位与探测技术，以及它们的优缺点和适用范围。

一、地下管线定位技术1. 电磁法电磁法是一种常用的地下管线定位技术，通过电磁感应原理检测地下金属管线的位置。

该技术操作简单，成本较低，适用于较浅埋深的金属管线定位。

然而，电磁法只适用于金属管线，对非金属管线无法准确识别。

2. 高频雷达高频雷达是一种高精度的地下管线探测技术，能够实现对各类管线的准确定位。

通过发送高频电磁波并接收反射信号，可以得到地下管线的精确位置信息。

高频雷达适用于各种管线材质和埋深，是目前较为先进的管线定位技术之一。

3. GPS定位全球定位系统（GPS）是一种便捷、快速的地下管线定位技术，通过卫星信号获取管线位置信息。

GPS定位精度较高，操作简便，适用于广泛的地下管线定位场景。

然而，由于信号受地形和建筑物遮挡的影响，GPS在某些情况下可能无法准确定位管线位置。

二、地下管线探测技术1. 声波探测声波探测是一种通过声波传播特性来识别地下管线位置的技术。

通过发送声波信号并侦测回波，可以判断管线的位置和深度。

声波探测适用于各种管线材质和埋深，并且可以较好地识别非金属管线。

2. 地震波探测地震波探测利用地质构造变化引起的地震波传播规律来确定管线位置。

该技术对管线位置的准确性较高，适用于深埋地下的管线探测。

然而，地震波探测设备成本较高，操作复杂。

3. 红外线探测红外线探测是一种通过检测地下管线与地表之间的温度差异来确定管线位置的技术。

该技术适用于管线材质导热性较好的情况，如地下暖气管道等。

然而，红外线探测受季节和气候影响较大，不适用于所有地下管线的探测。

综上所述，地下管线定位与探测技术在管网施工中起着至关重要的作用。

选择合适的技术结合实际情况进行地下管线定位与探测，可以保障施工进展顺利，避免不必要的损失。

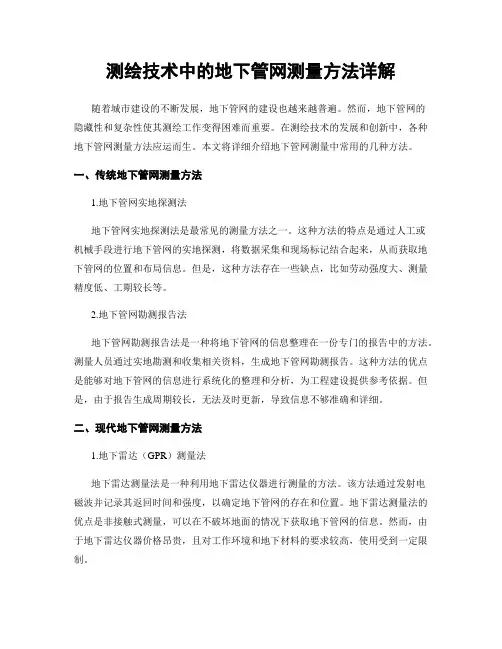

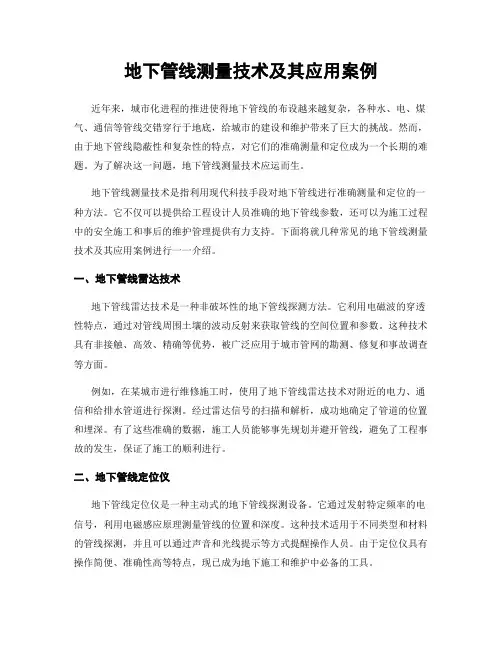

测绘技术中的地下管网测量方法详解随着城市建设的不断发展，地下管网的建设也越来越普遍。

然而，地下管网的隐藏性和复杂性使其测绘工作变得困难而重要。

在测绘技术的发展和创新中，各种地下管网测量方法应运而生。

本文将详细介绍地下管网测量中常用的几种方法。

一、传统地下管网测量方法1.地下管网实地探测法地下管网实地探测法是最常见的测量方法之一。

这种方法的特点是通过人工或机械手段进行地下管网的实地探测，将数据采集和现场标记结合起来，从而获取地下管网的位置和布局信息。

但是，这种方法存在一些缺点，比如劳动强度大、测量精度低、工期较长等。

2.地下管网勘测报告法地下管网勘测报告法是一种将地下管网的信息整理在一份专门的报告中的方法。

测量人员通过实地勘测和收集相关资料，生成地下管网勘测报告。

这种方法的优点是能够对地下管网的信息进行系统化的整理和分析，为工程建设提供参考依据。

但是，由于报告生成周期较长，无法及时更新，导致信息不够准确和详细。

二、现代地下管网测量方法1.地下雷达（GPR）测量法地下雷达测量法是一种利用地下雷达仪器进行测量的方法。

该方法通过发射电磁波并记录其返回时间和强度，以确定地下管网的存在和位置。

地下雷达测量法的优点是非接触式测量，可以在不破坏地面的情况下获取地下管网的信息。

然而，由于地下雷达仪器价格昂贵，且对工作环境和地下材料的要求较高，使用受到一定限制。

2.全站仪测量法全站仪测量法是一种利用全站仪进行测量的方法。

在该方法中，测量人员使用全站仪对地下管网进行测量，通过测量单点坐标和观测角度，确定地下管网的位置和布局。

全站仪测量法的优点是测量精度较高，能够快速获取地下管网的空间信息。

然而，该方法需要测量人员具备一定的测量技术和工程背景知识，操作复杂，需要花费较长的时间。

3.激光扫描测量法激光扫描测量法是一种利用激光扫描仪进行测量的方法。

在该方法中，激光扫描仪通过扫描和记录地面的三维点云数据，从而获取地下管网的位置和布局信息。

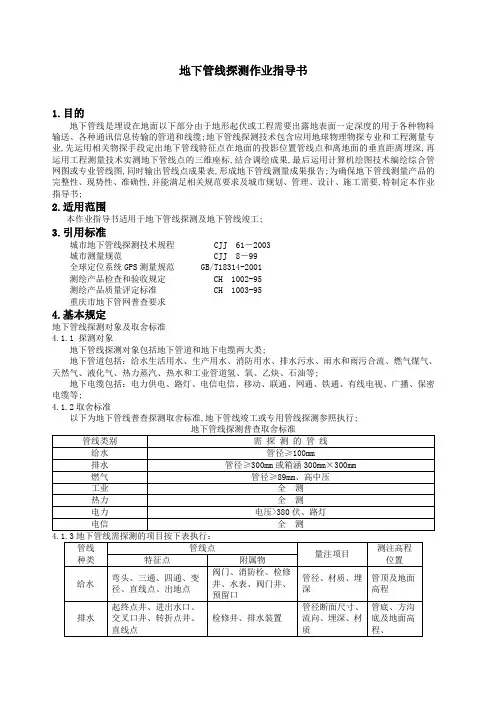

地下管线探测作业指导书1.目的地下管线是埋设在地面以下部分由于地形起伏或工程需要出露地表面一定深度的用于各种物料输送、各种通讯信息传输的管道和线缆;地下管线探测技术包含应用地球物理物探专业和工程测量专业,先运用相关物探手段定出地下管线特征点在地面的投影位置管线点和离地面的垂直距离埋深,再运用工程测量技术实测地下管线点的三维座标,结合调绘成果,最后运用计算机绘图技术编绘综合管网图或专业管线图,同时输出管线点成果表,形成地下管线测量成果报告;为确保地下管线测量产品的完整性、现势性、准确性,并能满足相关规范要求及城市规划、管理、设计、施工需要,特制定本作业指导书;2.适用范围本作业指导书适用于地下管线探测及地下管线竣工;3.引用标准城市地下管线探测技术规程 CJJ 61－2003城市测量规范 CJJ 8－99全球定位系统GPS测量规范 GB/T18314-2001测绘产品检查和验收规定 CH 1002-95测绘产品质量评定标准 CH 1003-95重庆市地下管网普查要求4.基本规定地下管线探测对象及取舍标准4.1.1 探测对象地下管线探测对象包括地下管道和地下电缆两大类;地下管道包括：给水生活用水、生产用水、消防用水、排水污水、雨水和雨污合流、燃气煤气、天然气、液化气、热力蒸汽、热水和工业管道氢、氧、乙炔、石油等;地下电缆包括：电力供电、路灯、电信电信、移动、联通、网通、铁通、有线电视、广播、保密电缆等;4.1.2取舍标准以下为地下管线普查探测取舍标准,地下管线竣工或专用管线探测参照执行;地下管线探测的精度执行CJJ61－2003城市地下管线探测规程规定的标准;1.隐蔽管线点的探查精度：平面位置限差：δts=；埋深限差：δth= ；式中h 为地下管线中心埋深,单位为cm,当h＜100cm时,则以100cm代入计算;2.地下管线点的测量精度：平面位置中误差ms不得大于±5cm相对于邻近控制点；高程测量中误差mh不得大于±3cm相对于邻近控制点;3.在明显管线点上实地量测地下管线的埋深误差不得超过±5cm;4.地下管线图测绘精度：地下管线与邻近的建筑物、相邻管线以及规划道路中心线的间距中误差mc不得大于图上±0.5mm;地下管线测量采用的坐标系统要求一个城市只能有一个相对独立的平面坐标系统及高程系统,地下管线探测成果必须采用本市统一的平面坐标及高程系统;以保持全市各类测绘成果的坐标系统的一致性、统一性;当某项工程的特定需要,采用非当地城市统一坐标系统时,为了便于全市统一管理和利用,也应建立城市坐标系统的转换关系;5.工作程序和要求资料收集在开展地下管线探测作业前应全面收集和整理测区范围内已有的地下管线资料和测量资料,主要包括：1.已有地下管线的设计图、施工图、竣工图及技术说明资料;2.已有的地下管线资料BZ、GC、SC图等;3.专业管线权属单位资料;4.相应比例尺地形图;5.测区控制资料;6.其它资料;踏勘1.核查搜集的资料,整理、分析并评价各资料的可信度和可利用程度；2.查看测区地形地貌、交通情况、地下管线分布出漏情况、地球物理条件等；3.核查测区内控制点保存情况;实地调查对明显管线点上所出露的地下管线及其附属设施应作详细调查、记录和量测;打开所有检修井,查明每条管线的类型和材质,实地量测地下管线的管径断面尺寸、埋深地下沟道或自流的地下管道应量测其内底埋深；有压力的地下管道应量测其外顶埋深；直埋电缆或管块应量测其外顶埋深,沟道应量测其内底埋深；地下隧道或顶管工程施工现场的地下管线应量测其外底埋深；量测所有检修井的井底埋深;即给水、燃气、电信及管埋电力管线：检修井、阀门等附属物井深量测到井底,线深量测至管顶；隐蔽点埋深、线深量测至管顶;当地下管线中心线的地面投影偏离窨井井盖中心的距离大于0.2米时,应以管线在地面的投影位置设置管线点,窨井作为专业管线附属物;实地调查的项目按下表执行;5.4.1地下管线探查的基本原则在资料收集和实地调查的基础上采用仪器进行野外实地探查,确定地下管线隐蔽点的平面位置和埋深,为地下管线点的连测提供依据,地下管线探查应遵循的原则：1.从已知到未知——不论采用何种物探方法,都应在正式投入使用之前,在区内已知地下管线敷设情况的地方进行方法试验,评价其方法的有效性和精度,然后再推广到未知区开展探查工作;2.从简单到复杂——在一个地区开展探查工作时,应首先选择管线少、干扰小、条件比较简单的区域开展工作,然后逐步推进到条件相对复杂的地区;3.方法有效、快捷、轻便——如果有多种探查本地区管线的方法可选择时,应首先选择效果好、轻便、快捷、安全和成本低的方法;4.相对复杂条件下,根据复杂程度宜采用相应综合方法——在管线分布相对复杂的地区,用单一的方法技术往往不能或难以辨别管线的敷设情况,这时应根据相对复杂程度采用适当的综合物探方法,以提高对管线的分辨率和探测结果的可靠程度;5.4.2地下管线探查的基本物探条件1.被探查的地下管线与其周围介质之间有明显的物性差异；2.被探查的地下管线所产生的异常场有足够的强度,能在地面上用仪器观测到；3.能从干扰背景中清楚地分辨出被查管线所产生的异常；4.探查精度能达到规范要求;5.4.3探查仪器技术要求1.功能多——既可作被动源法50Hz法或甚低频法,又可作主动源法磁偶极感应法、电偶极感应法、直接法等,一机多用,这样在探测地下管线中可以根据不同情况灵活选用不同的方法;有的管线仪配备一些附件,如示踪探头或示踪电缆可以用于非金属管道的探测;2.工作频率合适——选择合适的工作频率对探测效果有很大影响;较高的频率灵敏度高,对管道接头有绝缘层的铁管仍有较好的探测效果,但信号衰减快,且容易感应到相邻管线上,对区分相邻管线不利;相反,较低的频率信号衰减慢,探测距离大,且不易感应到相邻管线上,对区分相邻管线有利,但当管道导电性差或接头有绝缘层时,信号不易传递,效果较差;因此,一般管线仪应具有2～3个频率,以便根据需要选择;3.平面定位精度高——定位方法有△Hx、 Hx极大值法垂直线圈和Hz极小值法水平线圈;地下管线探测仪器最好具备两种线圈,两种定位方法;4.确定地下管线埋深的精度高;5.探测深度和探测距离大——仪器的最大探测深度取决于发射机的功率;好的管线仪发射机应有较大的输出功率,且是可调的,因为当接收机靠近发射机工作时,太大的功率使一次场信号太强,影响探测精度,功率可调就可以解决这个问题;6.能在恶劣的环境下工作：一般应在-10℃至＋45℃的气温条件下及湿度较大的环境下正常工作;7.有良好的显示功能,使操作员读数和操作方便;5.4.4方法试验在仪器探查工作开始前,应首先进行方法试验;方法试验应在探查区或其邻近的已知管线上进行;方法试验的目的是确定方法技术和所选用仪器的有效性、精度和有关参数;在用电磁感应法探查时,通过方法试验确定最小收发距、最佳收发距、最佳发射频率和功率、最佳磁矩,并确定定深修正系数;由于不同类型的管线探查仪器在不同地球物理条件的地区,方法技术的效果不同,因此应分别进行试验;在地下管线探查过程中遇到的不同管线情况或疑难问题,应随时进行方法试验,提高探查精度;通过方法试验确定有关参数的具体方法如下：1.最小收发距：在地下元管线、无干扰的正常地电条件下,固定发射机位置,将发射机置于正常工作状态,接收机沿发射机一定走向,观测发射机场源效应的范围、距离;然后改变发射机功率,确定不同发射功率的场源效应范围、距离;当正常探查管线时,收发距应大于该距离,即最小收发距；2.最佳收发距：将发射机置于无干扰的已知单根管线上,接收机沿管线走向不同距离进行剖面观测,以管线异常幅度最大、宽度最窄的剖面至发射机之间的距离为最佳收发距;不同发射功率、不同工作频率及不同被探管线的敷设情况的最佳收发距亦不相同,需分别进行测试；3.最佳发射频率：固定最佳收发距及发射机功率,接收机在最佳收发距的定位点上,改变发射机频率进行观测,视接收机偏转读数及灵敏度来确定最佳发射频率；4.发射功率：固定最佳收发距及发射频率,接收机在最佳收发距的定位点上改变发射机不同功率视接收机读数满偏度及灵敏度来确定最合适的发射功率;5.发射磁矩：对于发射线框封闭固定的仪器,无须选择;但对一些地球物理专业自制的仪器,可通过改变磁矩视接收机读数满偏度及灵敏度来确定发射磁矩;同时要确定出发射机在某一磁矩频率、电流固定条件下,发射机与接收机之间最小观测距、最佳观测距;5.4.5金属管道和电缆的探查方法探查金属管道和电缆时,应根据管线类型、材质、埋深、管径、出露情况、接地条件及干扰因素来选择探查的方法;目前常用的方法有：1.感应法——在目前技术条件下,最简便、有效、快速地搜索金属管线的方法;这种方法的基本原理是将发射机产生的交变电流信号输入发射线圈,使其周围产生电磁场,当地下存在金属管线时,金属管线在电磁场的激发下产生二次电磁场,用接收线圈接收二次电磁场,就可以发现地下金属管线;这种方法发射和接收都不需要接地,因此操作灵活方便,工作效率高,效果好,而且可根据需要灵活改变发射线圈和接受线圈的方位和位置,适应各种不同的情况,取得最佳接收效果;2.直连法——直连法又称为充电法,这种连接方法,发射机通过附件直连导线一端鳄鱼夹磁铁直接连接到目标管线上,另一端黑色夹子接地,就好似给目标管线“充电”一样;直连法适用于探测连续的示踪线、自来水管道、煤气管道;直连法要求目标管线必须有可供发射机附件直连导线鳄鱼夹磁铁接入的地方,同时必须需要有合适的接地点供接地棒插入;3.夹钳法——夹钳适用于给管道或电缆施加信号而无需中断服务,而且可以减小感应到其它管线的信号;用夹钳施加信号非常方便,但传播的距离不如直连法远;使用夹钳法时,如果可能,最好将目标管线的两端都接地;操作时,将夹钳插头插入发射机附件插口,并将夹钳套在管道或电缆上,确认夹钳的双爪完全封闭,然后打开发射机电源,选择合适的发射功率和频率就可以了;目前,多数管线探测仪器的闭合夹钳直径最大为100mm,也就是说,我们只能使用夹钳法探测直径小于100mm的管道或线缆;可以预见,在不久的将来,随着科学技术的发展,探测时可以不完全封闭的夹钳一定会被发明并用于实地探测,那时,夹钳法适用范围就扩大很多了;在实际工作中,发射机采用何种激发方式,用根据具体场地条件、管线类别、埋设深度等因素,通过现场试验来确定;哪种方法能使目标管线信号最强最稳定、干扰信号最小,哪种方法最经济方便,就采用哪种方法;在管线密集地段,宜采用两种或两种以上方法进行验证,以及在不同的地点采用不同的信号加载方式进行验证;并结合工作环境应采用多种物探方法和手段进行反复探测;5.4.6非金属管道的探查方法;探查非金属管道是一个技术难题;经过多年的试验与应用,电磁波法亦即地质雷达是探查非金属管道快速有效的方法之一;它是利用脉冲雷达系统,连续向地下发射脉冲宽度为毫微秒级的视频脉冲,然后接收从管壁反射回来的电磁波脉冲信号;电磁波法对金属管线或非金属管道都是有效的;其他方法如电磁感应法、弹性波法、电阻率法等也可用于搜索非金属地下管线,但电磁感应法只适用于钢筋混凝土管；电阻率法、弹性波法要有相应的施工条件,所以在城市道路上不方便;对钢筋混凝土结构的非金属管道,当其埋深不太大时,亦可采用磁偶极感应法,当其有出入口时,可采用示踪电磁法;5.4.7盲区探查管线的方法和要求;1.平行搜索法;发射线圈可以呈水平偶极发射状态垂直放置,也可呈垂直偶极发射状态水平放置,发射机与接收机之间保持适当的距离应根据方法试验确定最佳距离,两者对准成一直线,同时向同一方向前进;接收线圈与路线方向垂直,使其无法接收直接来自发射机的信号;当前进路线地下存在金属管线时,发射机产生的一次场会使该金属管线感应出二次电磁场,接收机接收到二次场便发出信号或在仪器表头中指示地下管线的存在位置;2.圆形搜索法;原理同平行搜索法,其区别是发射机位置固定,接收机在距发射机适当距离的位置上,以发射机为中心,沿圆形路线扫测;水平偶极发射时,扫测要注意发射线圈与接收线圈对准成一条直线;此法在完全不了解当地管线分布状况的盲区搜索时最为有效、方便;5.4.8管线定位方法1.极大值法：极大值法包括△Hx 极大值法、Hx极大值法;△Hx是利用管线仪垂直线圈测量电磁场的水平分量之差,利用其能消除部分干扰的影响,且异常曲线形态幅度较大,宽度较窄,失真较小,所以利用△Hx极大值法确定地下管线的平面位置较好;当管线仪不能观测△Hx时,可用水平分量Hx极大值法定位,Hx极大值法异常幅度大且宽,异常易被发现;△Hx、Hx的极大值处均为管线的地面投影位置;2.极小值法：极小法是利用管线仪水平线圈测量电磁场的垂直分量Hz,由于在管线正上方垂直分量Hz等于零,故在地下管线正上方为极小值,或零值;Hz受来自垂直地面干扰或附近管线异常干扰的影响较大,故用极小值法定位有时误差较大,所以,极小值法定位应与其他方法配合使用;5.4.9管线定深方法1.特征点法——利用垂直管线走向的剖面,测得的管线异常曲线峰值两侧某一百分比值处两点之间的距离与管线埋深之间的关系,来确定地下管线路埋深的方法称其为特征点法;不同型号的仪器,不同的地区,可选用不同的特征点法;1△Hx70%法：△Hx百分比与管线埋深具有一定的对应关系,利用管线△Hx异常曲线上某一百分比处两点之间的距离与管线埋深之间的关系即可得出管线的埋深;有的仪器由于电路处理,使之实测异常曲线与理论异常曲线有一定差别,可采用固定△Hx百分比法70%法定深；2Hx特征点法：①80%法：管线Hx异常曲线在80%处两点之间的距离即为管线的埋深；②50%法半极值法：管线Hx异常曲线在50%处两点之间的距离为管线埋深的两倍;2.直读法——有些管线仪利用上下两个线圈测量电磁场的梯度,而电磁场梯度与埋深有关,所以可以在接收机中设置按钮,用指针表头或数字式表头直接读出地下管线的埋深;这种方法简便,且在简单条件下有较高的精度;但由于管线周围介质的电性不同,可能影响直读埋深的数据,因此应在不同地段、不同已知管线上方通过方法试验,确定定深修正系数,进行深度校正,提高定深的精确度.除了上述定深方法外,还有许多方法;方法的选用可根据仪器类型及方法试验结果确定;不论用何种方法,为保证定深精度,定深点的平面位置必须精确；在定深点前后各4m范围内应是单一的直管线,中间不应有分支或弯曲,且相邻平行管线之间不要太近;5.4.10地面管线点标记1.各类管线的起讫点、变径点、变坡点、交叉点、转折点、变径点、分支点等特征点和附属物点均应设置地面标志,无特征点和附属物点的管线直线段上,管线点间距应不大于75米;管线点的地面标志是地下管线测绘的依据,地面标志设置牢固,保证在管线成果验收前不损坏、不位移和易于识别,硬质地面宜刻“＋”字,填涂红油漆,其它地方可采用铁钉或木桩设置管线点地面标志;标志点附桩应标注在醒目的地方,用红油漆注明管线点编号,附桩标注以不影响市容、市貌为原则;2.管线点编号使用管线属性代号给水JS、排水PS、燃气RQ、电信DX、电力DL、工业GY、热力RL等的前一个字母加管线点序号组成;编号的范围可大可小,大至一个测区为一个单位编号,小到一幅图为一个单位编,在同一范围内不允许有重复编号;地下管线测量地下管线测量工作包括控制测量、地下管线点测量、竣工测量;5.5.1控制测量控制测量应在城市等级控制网的基础上进行布设或加密,以确保地下管线测量成果平面坐标和高程系统与原城市系统的一致性,以便于成果共享和使用；同时也避免重复测量造成不必要的浪费;地下管线控制测量应在城市的等级控制网的基础上布设GPS控制点；一、二,三级导线；图根导线;用常规方法布设控制点应按现行的行业标准城市测量规范CJJ8要求; 采用GPS技术布测地下管线控制点,可采用静态,快速静态和动态RTK等方法进行;其作业方法和数据处理按现行行业标准全球定位系统城市测量技术规程CJJ73的要求执行;5.5.2地下管线点测量地下管线点测量采用全站仪配掌上电脑全野外数字一体化方法;根据作业模式可采用草图修侧和同步勘测两种方法;测量时按照野外数字测图作业指导书执行;1.草图修侧,该方法在开井调查和实地探查过程中将目标管线的各种信息类型、编号、埋深、管径、连接关系、材质等以草图形式录入掌上电脑,草图完成后进行坐标修测;2.同步勘测,该方法在测量管线点坐标的同时录入管线的属性;5.5.3管线竣工测量管线竣工测量采用作业小组跟踪施工单位、测量进度与施工进度同步的模式;实际测量是在管道经相关施工单位焊接完成并已经铺设在管沟内,且经过有资质的监理单位监理验收合格后,在回填覆土前进行,即直接测量“裸管线”;地下管线图编绘5.6.1地下管线数据的导入和预处理将野外采集的的原始数据导入计算机,利用清华山维软件自动生成管线图;同时检查各管线连接是否正确,属性是否齐全并标注排水管线的流向,比对各管点之间、管点与地形图之间高程是否存在矛盾；同时可以生成临时管线成果表,检校各管线、管点属性填写是否正确、齐全;5.6.2管线点排序和属性匹配利用清华山维EPSPM内业处理软件对管线点进行排序,将所有的点号点的点名、测量点号、物探点号、线的起点号、终点号、起点点名、终点点名等进行匹配统一;管线属性字段点的图幅号、地面高程、线的埋深、线的管顶底高程、线的空间长度等同时进行匹配;5.6.3管线检查与标注对匹配属性后的管线图进行全面检查如果有错误,则修正后进行上一步,直至合格,将管线管径、材质、排水流向等要素标注在相应位置;5.6.4生成管网图和报表根据工程范围大小将数字地形图叠加到地下管线图上,进行图形切分、加注图廓,然后对图中各文字注记的位置加以调整,并加注图例,便形成了最终的地下管网成果图;最后再生成管线成果报表;报表按电力电信、给水、排水、燃气、工业、其他管道的顺序排列;编制内容包括：点号、特征、点埋深、X坐标、Y坐标、地面高程、线起点/埋深/高程、线终点/埋深/高程、管段长、断面尺寸、总孔数、载体、权属单位等;5.6.5成果报告地下管线成果报告应提交下列文件：成果说明文件、管线元数据文件、管线探查数据文件、管线测量数据文件、管线属性数据文件、管线图形文件、管线成果表册等;地下管线测量产品检验5.7.1检查验收工作的基本原则1.基于我院城市地下管线测量产品的质量保证体系基本符合相关规范及规程的程序和方法,生产过程正常,检查验收工作按正常检验原则进行;2.城市地下管线测量产品的质量检验包括：探查工作质量检验、测量成果质量检验、地下管网图编制检验以及成果验收四个方面;执行三级检查两级验收制;3.作业组实施城市地下管线测量产品的自查与互检,使产品缺陷在作业过程中得到解决;4.生产部门实施城市地下管线测量产品质量的过程检查和最终检查;A过程检查在作业组自查互检基础上由生产部门大组长承担,检查方法采用全数检验;B最终检查在过程检查基础上由生产部门负责实施,采用内业全数及外业抽样检验的检查方式;C城市地下管线测量产品经最终检查合格后,应按合同及计划书要求交总工办验收;5.城市地下管线测量产品的验收由总工办组织实施,验收人员应按合同及计划书要求实施验收;A城市地下管线测量产品的验收采用抽样检验;B验收人员应对抽取的样本进行质量特性全面检验及详查,如样本质量异常或遇特殊情况可对样本以外的产品进行影响产品质量的重要质量特征作一般性检查;C概查实施与否应根据合同大小和详查数量来确定;6.各级检查和验收工作应独立进行,不得省略或代替;7.生产部门主任、主任工程师及项目负责人应对所在部门的城市地下管线测量产品的技术设计和产品质量负责,作业小组应对所生产的产品作业质量负责,各级检查验收人员应对其检验的产品单位样本质量负责;5.7.2 最终检查如采用抽样检验,其检查样本大小和合格质量水平应不低于相应的验收水平,另外对样本以外的产品必须进行概查;5.7.3 作业小组未完成合同及计划书内容,成果资料不完整或其城市地下管线测量产品严重不符合规定要求,检查验收人员有权拒绝检查、验收;5.7.4 地下管线测量产品检验后的处理1.检查验收中发现有不符合规范标准,不满足技术设计书要求的不合格产品时,应及时提出处理意见,交回作业室进行改正；当问题较多或性质较严重时,将产品退回作业室进行整改,重新检查处理,重新申请验收,直到检查验收达到要求为止;2.检查验收为合格的产品,被检作业室应对验收中发现的问题进行处理;5.7.5 检查验收记录应含作业组自检互检记录、室过程检查记录和最终检查记录;总工办验收记录内容包括明显管线点和隐蔽管线点的差、错、漏记录,存在问题处理记录,质量统计记录和ISO质量标准记录等;检查、验收工作完成后,要编写检查、验收报告,并随城市地下管线测量产品,全部质量记录一起归档;5.7.6 作业组自检互检1.作业组自检应按地下管线测量产品全数进行概查,针对工作中有质疑或管线复杂的工作区域进行详查;2.概查为详查范围外带普偏性质量问题和影响产品质量的重要质量特性所作的检查;3.详查为在指定范围内,对明显管线点采取重新开井调查和量测,对隐蔽管线点采取运用不同仪器或不同方法重新探测管线的平面位置和埋深,对地下管线点重新进行测量;有特殊要求的工程应进行实地开挖验证;对工作中有质疑或不能确定的管线应在内部流程卡中说明;4.作业组在完成外业工作后,组长应在实地巡视检查是否有错测漏测的管线点,管线点位取舍是否合理,外业PDA数据采集时属性输入是否有误,座标起算数据是否正确,其各项误差或限差是否超限,如有不清楚或有疑点的地方,必须设站重新测量;5.地下管线测量产品自检为100％,并做好测站自检记录和调查记录;开挖或钎探或用不同探测方法有条件时,采用开挖或钎探检查不少于5％,且不少于3点,同时记录检查结果;6.作业组自检完成后,应将地下管线测量产品的各种原始文件包括：CEF：二进制工程文件,BAK：CEF的备份文件,KNW：控制点文件,PNT：记录极坐标测量各点信息,SVY：记录野外非编辑操作的信息,SCH：设站检查记录文件,CMP：外业检查验收报表文件,DX：ElerCE的二进制工程文件,ZD：EpsCE支站测量的原始记录文件、外业原始文件SCH、CMP、ZD 、DX的报表文件、服务卡和内部流程卡一并交室大组长;5.7.7过程检查和最终检查1.各室大组长在检查作业组地下管线测量产品前,应首先落实该工程的踏勘记录、服务卡或任务书、技术设计书、现场工作图有特殊要求的工程和内部流程卡是否齐全,收集到的各类管线竣工资料、施工资料、设计资料等的可信度和可利用度评价情况,作业所用的全站仪、探管仪检校资料是否完备,仪器的各项修正系数是否正确;2.小工程综合管线在10公里以下,经作业组自检后交大组长检查,按100％室内概查进行;其检查。

重庆市北碚区新城建设开发有限公司北碚龙凤大道B段工程现状测量地下管线成果资料重庆市勘测院二Ｏ一Ｏ年八月重庆市北碚区新城建设开发有限公司北碚龙凤大道B段工程现状测量地下管线成果资料院长：总工程师：室主任：项目负责：制图：检查：重庆市勘测院建设部甲级证书编号：311018-kj测绘总局甲级证书编号：50001002二○一○年八月十九日目录1、责任签署页……………………………………………………… 1-12、资料目录………………………………………………………… 2-23、地下管线探查测绘技术说明…………………………………… 3-54、地下管线成果表…………………………………………………6-42地下管线探查测绘技术说明受重庆市北碚区新城建设开发有限公司委托，我院于2010年8月对北碚龙凤大道B段工程的地下管线进行了探查测绘工作，编制成果表，制作地下管线彩色图，以满足规划、设计、建设及管理的需要。

一、技术标准及依据1、《城市测量规范》CJJ8-992、《地形图图式》GB/T 7929—19953、《城市地下管线探测技术规程》CJJ 61-20034、《工程测量规范》GB 50026-20075、平面系统采用重庆市独立坐标系统，高程系统采用1956年黄海高程系统。

二、探测对象及取舍标准根椐规程及本工程的需求，本次探测对象及取舍标准为：管径≥100mm的给水管线；管径≥300mm或方沟≥300mm×300mm的排水（雨水、污水）管线；管径≥89mm的天然气管线；全部电信、电力管线。

探测本工程范围内管线的空间位置及走向、断面尺寸（或电缆根数）、埋深、附属设施特征及其它属性等基本情况。

三、管线调查及探测首先向管线权属单位的有关部门和人员收集、了解已有管线的资料。

地下管线探测时均以明显管线点或检修井为依据，对金属管线特征点在实地采用雷迪4000型探管仪，根据现场具体情况选用感应法、直接法或夹钳法、结合地下管线的相关资料及地下管线的一般规律，在实地探测出管线的平面位置和埋深，对非金属管线采用实地开井调查，分清管线的种类、埋深、走向等。

城市地下非金属管线的探测方法及技术分析摘要：非金属管线不导磁也不导电，基本处于绝缘状态，应用传统的金属管线探测器无法有效的发挥作用，也无法明确非金属管线在地下埋深和位置。

在此背景之下，本课题以具体的工程项目为例，来分析出地下非金属管线的探测技术和有效的方法，供各单位参考。

关键词：非金属管线；城市道路；探测技术引言：城市基础设施的重要构成部分即地下管线，地下管线材质随科学技术的不断发展也在发生变革，过去会大规模的应用金属管线，而随着技术的发展开始应用混凝土，塑料等非金属管线。

不易腐蚀，具备较低的造价，重量较轻，利于维修和埋设是非金属管线的优势。

过去应用的金属管线探测器无法探测有效的信息，也会影响施工开挖进度，所以对于施工部门来说，有必要加强管网维护力度，实施有效的探测技术，快速且方便的探查非金属管线。

一、地下非金属管线探测方法非金属管线探测仪，地质雷达是经常应用的探测技术和方法，地质雷达也被称作探地雷达，属于一种物探仪器。

对外发射高频电磁脉冲波，为判断管线的位置和深度，探地雷达借助管线和地下介质存在的物性差异，收集回波传送时长和幅度来预估管线直径。

高效，快速是此种探测方法的优势[1]。

信号屏蔽效果较佳，具备较快的探测速度，不会破坏检测的对象，设备灵巧轻便是地质雷达的优势，雷达主机，电缆和天线是组成地质雷达系统的部分，该系统在复杂的路面上也可发挥作用，工作人员无需特别准备。

地质雷达系统采集速度较快，在较短的时间内就可收集大量的地下信息，同时在城市地下空洞应用地质雷达检测方法时，会经常应用天线，所以得到的探测结果具备较高的分辨率，一般情况下，在地下非金属管线探测上会经常应用地质雷达探测方法，因不会破坏探测对象本身，实现无损检测，也是各个人员青睐此种探测方法的原因。

震动器，放大器，探头，耳机，发射机是组成非金属管线探测仪的主要结构，利用声音和声波原理在管道内部传播，来明确管道位置是此种探测方法的工作原理。
