爱普生L353喷墨打印机搓纸轮拆卸图解加文字说明==

爱普生打印机拆机教程爱普生打印机是一款常见的打印机品牌，具有高品质和可靠性。

虽然有些问题可以通过简单的维护来解决，但有时我们可能需要进行更复杂的操作，例如拆卸打印机。

下面是一个爱普生打印机的拆机教程，希望对您有所帮助。

首先，让我们准备好必要的工具。

您需要一个螺丝刀套装、一个塑料开胶工具以及一块软布。

确保工具的选择正确，以免损坏打印机。

步骤一：准备工作在开始拆机前，务必将打印机与电源断开。

这是为了避免任何意外情况的发生，确保自己的安全。

步骤二：拆卸外壳爱普生打印机的外壳通常由一些螺丝和卡扣固定在一起。

首先，使用螺丝刀拧下螺丝。

然后，使用塑料开胶工具小心地分离外壳。

请确保使用力度适中，以免损坏打印机。

步骤三：拆卸打印头打印头是打印机最关键的部分，也是最易受损的部分之一。

使用螺丝刀拧下固定打印头的螺丝。

然后，小心地将打印头从其插座上取下。

请注意，打印头表面非常脆弱，应放置在安全的位置，以免损坏。

步骤四：拆卸纸盘某些爱普生打印机具有可拆卸的纸盘，方便更换打印纸。

先检查纸盘附近是否有螺丝，如果有，请用螺丝刀拧下螺丝。

然后小心地将纸盘从打印机上取下。

步骤五：清洁内部部件拆卸打印机外壳后，内部部件将暴露在外。

使用软布轻轻擦拭打印机内部的灰尘和污垢。

请注意，不要使用尖锐的物体擦拭，以免刮伤部件。

步骤六：重新装配打印机在清洗完内部部件后，现在是时候重新组装打印机了。

按相反的顺序重新安装拆下的部件。

确保所有螺丝都已紧固，外壳和纸盘都正确放置在位。

此外，确保打印头插座与打印头牢固连接。

步骤七：测试打印机重新装配完成后，将打印机连接到电源，并测试其功能。

打印一个测试页面来确保所有部件都正确安装，并没有损坏。

拆卸打印机是一项需要谨慎处理的任务，尽管本教程提供了一些指导，但您仍然需要谨慎操作，以免造成不可逆的损坏。

如果您对拆卸打印机没有自信，建议您寻求专业技术人员的帮助。

总结起来，拆卸爱普生打印机需要准备好合适的工具，小心操作，避免损坏打印机。

改造爱普生打印机搓纸轮
使用过爱普生R230等型号的打印机的人都体会过很多爱普生打印机的进纸问题，就是太厚的纸张进纸困难，经常无法进纸或卡纸。

这个其实是搓纸轮的问题。

进纸器卡纸，这是爱普生打印机设计时主要想让顾客使用专门的爱普生打印纸，用其它纸打印容易出现卡纸现象。

只要对搓纸轮进行改造就一劳永逸啦
具体操作：
1、两个大进纸轮用刀片横向向内一致四十五度角浅皮割纹路。

2、拆去较小进纸轮的内部弹簧。

3、拆去突起的挡纸器。

一经改造，不管是相片纸还是普通的打印纸都畅通无阻。

搓纸轮使用久了，有时候用潮湿的布擦拭搓纸轮可以使进纸卡纸问题得到改善，但是只有改造才能解决根本。

另外更换搓纸轮只有刚开始有点效果，慢慢的就犯老毛病了，不光多花了冤枉钱，更主要的是治标不治本！。

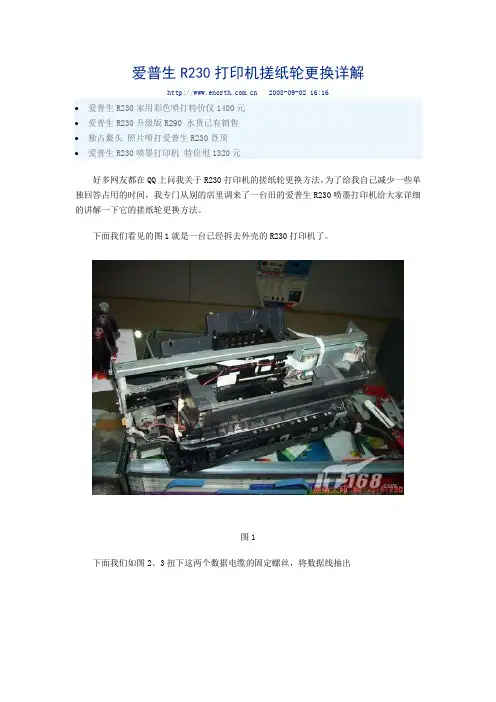

爱普生EPSON_r230高清拆机图解
等待被宰割的爱普生r230喷墨打印机
先拆掉连供的卡子
然后去掉墨盒上固定排管的卡子（要小心因为排管比较软，所以撬动的时候不要太用力，小心漏墨墨水横流！）
卡子已经取下，很轻松！
排管用东西系上点，以防不测。

避免操作失误墨水流的太快！
拔下内墨盒上的排管，有点脏，忍一忍就过去了！
全部拔下后，排管放高避免墨水流出！
拆下来的连供
前面，连供已经拆解完毕，接下来就拆了它的墨盒，让大家更深一步了解R230这款实用的，争取做到小故障不求人哈哈，好了上图！
重温一下第一部里的最后一部，我们就从这里开始！
按顺序拿掉墨盒，从黑色开始，要轻一些小心别破坏了墨盒的芯片
来个特写，让家大家仔细的看看这个墨盒！
按照顺序已经全部拆下了，码放整齐来个特写吧！
看看被掏空的墨车里结构，其实感觉挺简单的哈哈！看看缺墨的灯已经亮了，来个整体的哈哈，不错吧！。

图解喷墨打印机拆卸喷墨打印机喷嘴堵塞，是用户经常遇到的问题。

对于采用喷头墨盒一体式设计的喷打（如：HP、联想、利盟等），在卸下墨盒的同时，也就等于卸下了喷头。

相对于使用独立喷头的EPSON打印机，它们的喷嘴清洗操作，要简单得多。

而使用独立喷头的EPSON打印机，由于它的喷头设计要求可重复使用，属于高精密部件，因此它的拆卸要麻烦得多，而且不同型号喷打的拆卸方法也各不相同。

一般流程为：打印机开机→转换至换墨盒状态→打印机断电→加纸巾→取下墨盒→空气加压清堵→取出纸巾→清洁机身→安装墨盒→完成清堵操作。

拆卸如图：观察及准备工作：纵观830U的外壳，只能在其右后部看到一处螺丝，在本次拆解过程中，第一印象通常会给我们以错误的判断，其实该螺丝与外壳的固定没有任何关系！同时，该迹象提醒了我们一定要仔细观察各部件之间的关联。

如果你将这一原则认真的牢记于心，那么不仅手中的830U在恢复时会完好如初，我们也能切身体会到拆解的心得。

我们需要准备的工具：中号十字螺丝刀、小号平口螺丝刀、钳子、镊子各一把，微湿的抹布一块。

将830U正常关机，此时墨车正常复位，然后将卡纸夹调至最远端（机壳预留有缺口处）。

拆解前830U的透明护盖并不需要摘下，我将会在一些重要步骤的结尾进行分析小结或者可能的故障分析。

拆解步骤：1、外壳。

外壳是通过七处卡扣与底座固定的。

机体后部可以观察到三处，另外四处是隐藏在内部的（图1），虽然通过底部的空隙可以观察到，但别指望能用螺丝刀撬开（会造成损伤），反之对付它们是不需要工具辅助的，依照（图2）的手势，让拇指去用力挤压机壳便可以很容易打开四处隐藏的卡扣。

为了防止刮伤，建议按照（图3）所示的方法开启后部的三个卡扣。

至此，外壳便可顺利取下。

小结：由于售后条例规定了发现拆机现象会中止售后，因此对于外壳的动作一定要掌握好力度，在取下外壳的时候要注意哪些地方会卡住，切不可硬取以免损坏其它部件。

2、喷头。

（图4）比较好的拆卸位置是将墨车移至滑轨中部，如果被卡舌绊住，用螺丝刀轻推卡舌便可解除。

爱普生ME200更换搓纸轮——也就是拆机的图文流程，大家一起来观摩吧。

首先我们要观察一下这个机器，向后敲开数据线接口处的盖子。

敲开之后拿掉所有可以看得见的线缆。

拧下红圈内的那个扫描仪组建的固定螺丝。

用螺丝刀宁夏红圈标识处的右侧固定螺丝。

我们把这几个螺丝全部拧下来，并且拔下所有线缆之后，轻轻用手向上提起，就可以把扫描组件全部拿下来了，这样我们就拆除了ME200的扫描组件。

看看拆除扫描组件之后的样子。

拧出下图中红圈所标识处的四个螺丝。

下图中红圈标识处的地方有一个和上盖连接的卡子，用平口螺丝刀伸进去向上撬起，然后向箭头方向推动，就可以拆下控制面板了。

取下面板之后，用螺丝刀拆除下图圆圈标识处的螺丝，就可以把打印部分的机壳完全拆除下来了。

轻轻掀开并取下打印部分的上壳。

拆除下图中红圈标注处的螺丝，就可以拆除主板。

基本上差不多快拆完了，我们只需要把下图中红圈处的四个螺丝拆下，就可以提起整个打印机架了。

途中的四个方位不知道大家看得清楚吗？拆掉这四个螺丝，把拖纸板从机器上拆下来。

用平口的螺丝刀轻轻撬动红圈标识的两个卡口，轻轻的把搓纸轮驱动杆拿下来。

OK，这回大家都知道怎么办了，暴力拆解轮皮，换上新的轮皮就行了。

图解喷墨打印机拆卸喷墨打印机喷嘴堵塞，是用户经常遇到的问题。

对于采用喷头墨盒一体式设计的喷打（如：HP、联想、利盟等），在卸下墨盒的同时，也就等于卸下了喷头。

相对于使用独立喷头的EPSON打印机，它们的喷嘴清洗操作，要简单得多。

而使用独立喷头的EPSON打印机，由于它的喷头设计要求可重复使用，属于高精密部件，因此它的拆卸要麻烦得多，而且不同型号喷打的拆卸方法也各不相同。

一般流程为：打印机开机→转换至换墨盒状态→打印机断电→加纸巾→取下墨盒→空气加压清堵→取出纸巾→清洁机身→安装墨盒→完成清堵操作。

拆卸如图：观察及准备工作：纵观830U的外壳，只能在其右后部看到一处螺丝，在本次拆解过程中，第一印象通常会给我们以错误的判断，其实该螺丝与外壳的固定没有任何关系！同时，该迹象提醒了我们一定要仔细观察各部件之间的关联。

如果你将这一原则认真的牢记于心，那么不仅手中的830U在恢复时会完好如初，我们也能切身体会到拆解的心得。

我们需要准备的工具：中号十字螺丝刀、小号平口螺丝刀、钳子、镊子各一把，微湿的抹布一块。

将830U正常关机，此时墨车正常复位，然后将卡纸夹调至最远端（机壳预留有缺口处）。

拆解前830U的透明护盖并不需要摘下，我将会在一些重要步骤的结尾进行分析小结或者可能的故障分析。

拆解步骤：1、外壳。

外壳是通过七处卡扣与底座固定的。

机体后部可以观察到三处，另外四处是隐藏在内部的（图1），虽然通过底部的空隙可以观察到，但别指望能用螺丝刀撬开（会造成损伤），反之对付它们是不需要工具辅助的，依照（图2）的手势，让拇指去用力挤压机壳便可以很容易打开四处隐藏的卡扣。

为了防止刮伤，建议按照（图3）所示的方法开启后部的三个卡扣。

至此，外壳便可顺利取下。

小结：由于售后条例规定了发现拆机现象会中止售后，因此对于外壳的动作一定要掌握好力度，在取下外壳的时候要注意哪些地方会卡住，切不可硬取以免损坏其它部件。

2、喷头。

（图4）比较好的拆卸位置是将墨车移至滑轨中部，如果被卡舌绊住，用螺丝刀轻推卡舌便可解除。

打印机拆机清洗图解打印机拆机清洗图解打印机拆机清洗图解如果喷墨打印机的打印头在工作完成后没有归位进行保护，或是很长时间不用，都会导致喷嘴堵塞甚至完全不能打印的情况。

喷墨打印机的打印头堵塞、清洗是个有点复杂的过程，我们针对不同情况不同产品需要分别对待。

首先来说说爱普生的产品，因为爱普生的产品，使用的是微压电技术，喷头是固化在打印机内部，清洗只能通过程序完成，如果想拆开机器清洗，势必是要失去打印机的原厂保修，得不偿失，并且即便使用专门的清洁剂和超声波发生器，也未必就一定能洗干净。

在淘宝上有很多卖清洁剂的，都号称能洗干净无腐蚀，但是有谁证明过吗？并且打印头是一个相当精密且娇贵的部件，在拆卸清洗过程中，难免会产生碰撞导致损坏，哪怕碰撞是很轻微的。

如果在用下面的办法清洗之后还是堵的厉害，最佳的解决办法就是联系当地爱普生的售后服务部门，看看更换一个新的打印头要多少钱，这样才能确保新打印头的安装精度。

在控制面板当中，找到打印机，这里要点击的，是打印首选项，而不是打印机属性或是属性。

注意要点击打印首选项这时候，点击应用工具选项卡，先执行左上的喷嘴检查，这时候打印机会打印一张纸，上面是倾斜的网状图，可以很容易的看到是否有断线、残缺的地方，如果有，就需要进行喷嘴清洗，也就是左上第二个按钮。

打印机应用工具中的打印头清洗程序执行完一次清洗后，就要打印一张喷嘴检查图案，看看是否有改进、是否所有线条都完整了。

要注意的是，这个过程非常耗墨水，所以要保证在清洗过程中墨水的余量足够。

2佳能、惠普产品的清洗佳能与惠普的打印机，墨盒都有两种类型，一种是自带打印头的，一种不带。

如下图，左边的是佳能的826墨盒，可以看到没有打印头，而右边的'841墨盒是带打印头的。

不同的打印头结构如果墨盒自带打印头，完全可以像前面那样进行清洗。

看看清洗的效果，如果看不到效果，这种一体式产品好处在于更换墨盒后，会有新的打印头。

可以独立更换的打印头，来自惠普OfficeJet8100如果是右边的打印头和墨盒分离的产品，解决办法是先尝试用软件自带的工具清洗，看看效果。

拆修EPSON R230喷墨打印机的搓纸轮故障故障描述
EPSON R230喷墨打印机的搓纸轮出现故障，无法正常工作。

故障原因分析
经初步检查，发现搓纸轮可能由于长时间使用或者受到外部物体的影响而发生损坏。

可能的原因包括：搓纸轮磨损、松脱或严重磨损、异物卡入等等。

故障解决步骤
1.断电并拆卸打印机外壳：为了安全操作，请先断开电源并等待打印机完全停止运行后，开始拆卸打印机的外壳。

注意保存拆卸时的所有螺丝和零件。

2.检查搓纸轮的磨损情况：仔细观察搓纸轮，寻找任何可见的磨损、松脱或异物。

3.清洁搓纸轮：使用无纺布或纸巾等柔软的材料蘸取适量的清洁剂，轻轻拭去搓纸轮表面的污垢。

4.检查搓纸轮的运转情况：手动转动搓纸轮，观察其是否顺畅无阻。

如果发现异常，可能是搓纸轮的轴承损坏，需要更换。

5.更换搓纸轮：如果搓纸轮严重磨损或轴承损坏，需要将其更换。

首先找到适用的搓纸轮替代件并购买。

然后依据生产商提供的更换指南，进行准确的替换操作。

6.组装和测试：在完成搓纸轮更换后，将打印机外壳重新装配并固定好螺丝和零件。

然后接通电源并进行测试，确保搓纸轮故障已成功解决。

附件
本文档不包含附件。

法律名词及注释
1.搓纸轮（Feed roller）：承担着将打印纸送入打印机的重要组件。

2.异物卡入（Foreign object jam）：指外部物体或碎屑进入打印机而阻塞打印纸的现象。
