预分支电缆的普及应用

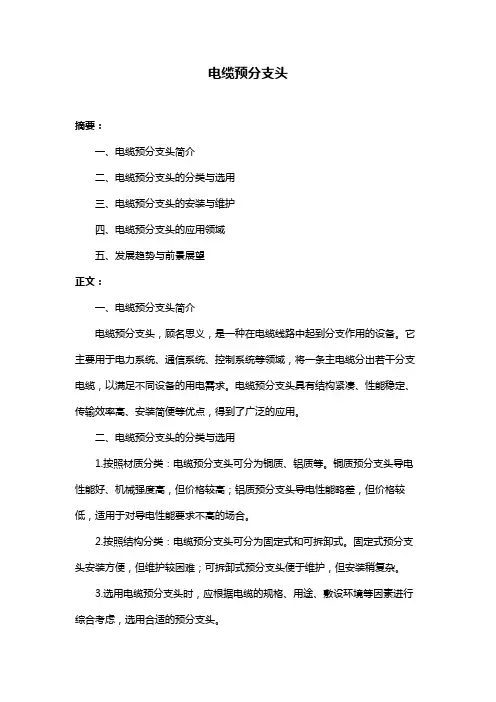

电缆预分支头摘要：一、电缆预分支头简介二、电缆预分支头的分类与选用三、电缆预分支头的安装与维护四、电缆预分支头的应用领域五、发展趋势与前景展望正文：一、电缆预分支头简介电缆预分支头，顾名思义，是一种在电缆线路中起到分支作用的设备。

它主要用于电力系统、通信系统、控制系统等领域，将一条主电缆分出若干分支电缆，以满足不同设备的用电需求。

电缆预分支头具有结构紧凑、性能稳定、传输效率高、安装简便等优点，得到了广泛的应用。

二、电缆预分支头的分类与选用1.按照材质分类：电缆预分支头可分为铜质、铝质等。

铜质预分支头导电性能好、机械强度高，但价格较高；铝质预分支头导电性能略差，但价格较低，适用于对导电性能要求不高的场合。

2.按照结构分类：电缆预分支头可分为固定式和可拆卸式。

固定式预分支头安装方便，但维护较困难；可拆卸式预分支头便于维护，但安装稍复杂。

3.选用电缆预分支头时，应根据电缆的规格、用途、敷设环境等因素进行综合考虑，选用合适的预分支头。

三、电缆预分支头的安装与维护1.安装前，应仔细阅读产品说明书，了解预分支头的结构、性能、安装要求等。

2.安装时，应确保预分支头与电缆的规格相匹配，连接牢固可靠。

3.安装完成后，进行电气性能测试，确保预分支头正常工作。

4.维护时，定期检查预分支头的连接部位、绝缘性能等，发现问题及时处理。

四、电缆预分支头的应用领域电缆预分支头广泛应用于电力、通信、铁路、城市轨道交通、石油化工、建筑等领域。

例如，在电力系统中，电缆预分支头可用于输电线路的分支；在通信系统中，可用于光纤电缆的分支；在城市轨道交通中，可用于地铁、轻轨等线路的供电系统。

五、发展趋势与前景展望随着我国经济的快速发展，对电力、通信、交通等基础设施建设的需求不断增加，电缆预分支头的市场需求也将持续增长。

未来，电缆预分支头的发展趋势将体现在以下几个方面：1.产品技术创新：不断提高电缆预分支头的导电性能、机械强度、抗干扰能力等性能指标。

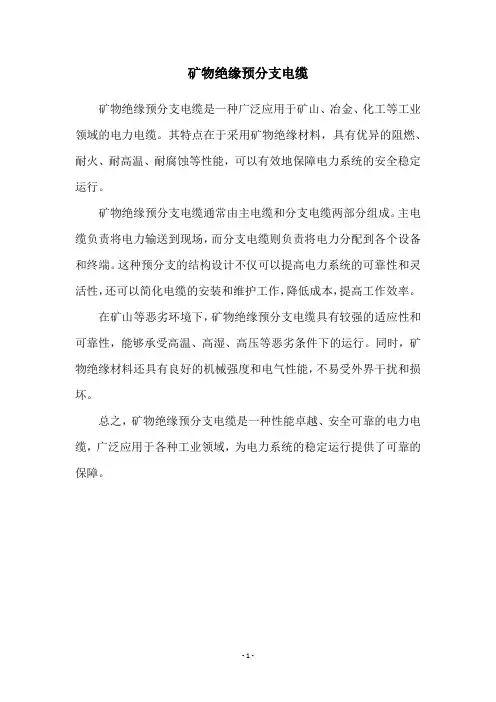

矿物绝缘预分支电缆
矿物绝缘预分支电缆是一种广泛应用于矿山、冶金、化工等工业领域的电力电缆。

其特点在于采用矿物绝缘材料，具有优异的阻燃、耐火、耐高温、耐腐蚀等性能，可以有效地保障电力系统的安全稳定运行。

矿物绝缘预分支电缆通常由主电缆和分支电缆两部分组成。

主电缆负责将电力输送到现场，而分支电缆则负责将电力分配到各个设备和终端。

这种预分支的结构设计不仅可以提高电力系统的可靠性和灵活性，还可以简化电缆的安装和维护工作，降低成本，提高工作效率。

在矿山等恶劣环境下，矿物绝缘预分支电缆具有较强的适应性和可靠性，能够承受高温、高湿、高压等恶劣条件下的运行。

同时，矿物绝缘材料还具有良好的机械强度和电气性能，不易受外界干扰和损坏。

总之，矿物绝缘预分支电缆是一种性能卓越、安全可靠的电力电缆，广泛应用于各种工业领域，为电力系统的稳定运行提供了可靠的保障。

- 1 -。

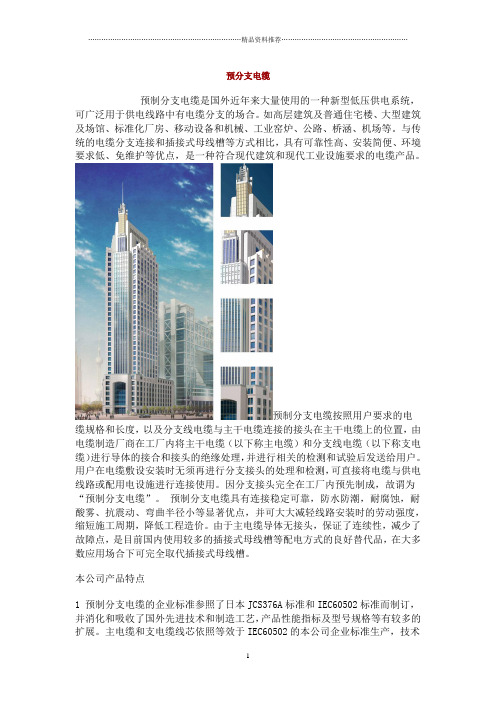

预分支电缆预制分支电缆是国外近年来大量使用的一种新型低压供电系统，可广泛用于供电线路中有电缆分支的场合。

如高层建筑及普通住宅楼、大型建筑及场馆、标准化厂房、移动设备和机械、工业窑炉、公路、桥涵、机场等。

与传统的电缆分支连接和插接式母线槽等方式相比，具有可靠性高、安装简便、环境要求低、免维护等优点，是一种符合现代建筑和现代工业设施要求的电缆产品。

预制分支电缆按照用户要求的电缆规格和长度，以及分支线电缆与主干电缆连接的接头在主干电缆上的位置，由电缆制造厂商在工厂内将主干电缆（以下称主电缆）和分支线电缆（以下称支电缆）进行导体的接合和接头的绝缘处理，并进行相关的检测和试验后发送给用户。

用户在电缆敷设安装时无须再进行分支接头的处理和检测，可直接将电缆与供电线路或配用电设施进行连接使用。

因分支接头完全在工厂内预先制成，故谓为“预制分支电缆”。

预制分支电缆具有连接稳定可靠，防水防潮，耐腐蚀，耐酸雾、抗震动、弯曲半径小等显著优点，并可大大减轻线路安装时的劳动强度，缩短施工周期，降低工程造价。

由于主电缆导体无接头，保证了连续性，减少了故障点，是目前国内使用较多的插接式母线槽等配电方式的良好替代品，在大多数应用场合下可完全取代插接式母线槽。

本公司产品特点1 预制分支电缆的企业标准参照了日本JCS376A标准和IEC60502标准而制订，并消化和吸收了国外先进技术和制造工艺，产品性能指标及型号规格等有较多的扩展。

主电缆和支电缆线芯依照等效于IEC60502的本公司企业标准生产，技术性能全面达到并部分高于IEC60502的要求。

严格的标准要求及严格的性能检测保证了产品的质量。

分支接头示意图2 电缆分支接头导体采用特殊设计的连接器进行压接，连接强度高，接触面积大，可保证连接的可靠性和接触电阻的要求。

符合JICS2810《户内配线用电线连接器通则》的试验要求，并通过了GB9327《电缆导体压缩和机械连接接头试验方法》中的直流电阻试验和短路试验。

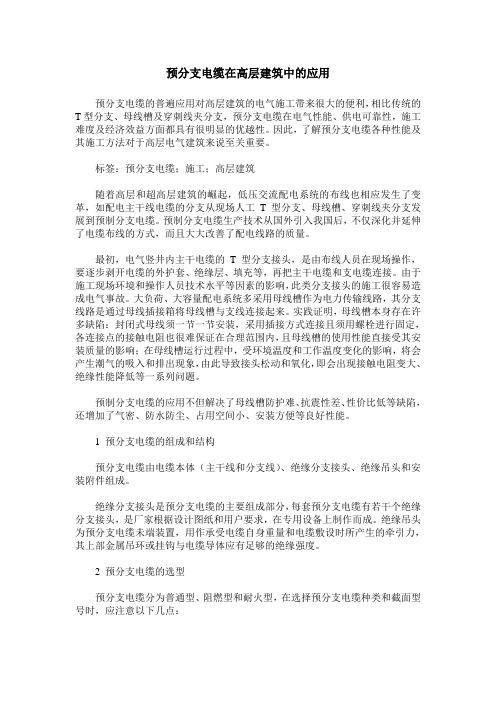

预分支电缆在高层建筑中的应用预分支电缆的普遍应用对高层建筑的电气施工带来很大的便利，相比传统的T型分支、母线槽及穿刺线夹分支，预分支电缆在电气性能、供电可靠性，施工难度及经济效益方面都具有很明显的优越性。

因此，了解预分支电缆各种性能及其施工方法对于高层电气建筑来说至关重要。

标签：预分支电缆；施工；高层建筑随着高层和超高层建筑的崛起，低压交流配电系统的布线也相应发生了变革，如配电主干线电缆的分支从现场人工T型分支、母线槽、穿刺线夹分支发展到预制分支电缆。

预制分支电缆生产技术从国外引入我国后，不仅深化并延伸了电缆布线的方式，而且大大改善了配电线路的质量。

最初，电气竖井内主干电缆的T型分支接头，是由布线人员在现场操作，要逐步剥开电缆的外护套、绝缘层、填充等，再把主干电缆和支电缆连接。

由于施工现场环境和操作人员技术水平等因素的影响，此类分支接头的施工很容易造成电气事故。

大负荷、大容量配电系统多采用母线槽作为电力传输线路，其分支线路是通过母线插接箱将母线槽与支线连接起来。

实践证明，母线槽本身存在许多缺陷：封闭式母线须一节一节安装，采用插接方式连接且须用螺栓进行固定，各连接点的接触电阻也很难保证在合理范围内，且母线槽的使用性能直接受其安装质量的影响；在母线槽运行过程中，受环境温度和工作温度变化的影响，将会产生潮气的吸入和排出现象，由此导致接头松动和氧化，即会出现接触电阻变大、绝缘性能降低等一系列问题。

预制分支电缆的应用不但解决了母线槽防护难、抗震性差、性价比低等缺陷，还增加了气密、防水防尘、占用空间小、安装方便等良好性能。

1 预分支电缆的组成和结构预分支电缆由电缆本体（主干线和分支线）、绝缘分支接头、绝缘吊头和安装附件组成。

绝缘分支接头是预分支电缆的主要组成部分，每套预分支电缆有若干个绝缘分支接头，是厂家根据设计图纸和用户要求，在专用设备上制作而成。

绝缘吊头为预分支电缆未端装置，用作承受电缆自身重量和电缆敷设时所产生的牵引力，其上部金属吊环或挂钩与电缆导体应有足够的绝缘强度。

什么是预分支电缆？预分支电缆就是预先做好分支电缆，电缆出厂后直接使用，不需要现场做分支；一次性通电率高，避免现场各种隐患情况出现；下面小编就来介绍下什么是预分支电缆？预分支电缆支架和电缆预分支接头使用大全。

一、什么是预分支电缆？就是在常用的电缆型号上做预分支，比如VV、YJV交联电缆、防火电缆对分支接头的气密性防尘防水等，避免了因电缆接头引起电缆故障等。

预制分支电缆的主要性能：1、绝缘电阻≥200MΩ；2、绝缘耐压≥3.5kV/5min；3、良好气密性与防水性，即将分支接头浸入水中，在水与电缆芯之间测量绝缘电阻和工频耐压均应符合1和2的要求。

4、分支接头的接触电阻的小，接触电阻与等长的分支线的基准电阻之比值≤1.2；5、接头短路强度大，短路后接触电阻比率的变化率鉴≤0.2；6、ZR-YJV型阻燃预制分支电缆,护套的自熄时间续≤12s，符合GB12666.5 的要求；7、NH耐火型电缆除了能在正常的工作条件下供电外，也能在燃烧情况下，保持90min的正常运行，符合GB12666.6的要求。

8、VV型电缆的铜芯的最高工作温度为70℃，（微信公众号：建筑水电知识平台）YJV型电缆的铜芯的最高工作温度为90℃；9、具有优良的耐腐蚀性，能抵抗无机盐、油、碱、酸和有机深剂对它的腐蚀；10、YJV型预制分支电缆具有优良的热稳定性和抗老化性；11、GWDZ、WDZA、WDNA、WDZAN-清洁型预制分支电缆具有低烟、低毒、无卤、耐火等优越性能。

12、GZR-YJV隔氯层系列分支电缆。

具有高阻燃、耐火性能、阻燃性能超过阻燃标准A类。

预分支电缆结构：主要电缆导体、绝缘层、屏蔽层、保护层和预分支电缆连接体组成，主要应用于电能输送；（微信公众号：建筑水电知识平台）因为直接在电缆厂加工而成，不用现场剥开电缆做分支，保持了电缆的完整的电气性能。

分支接头采用三种类型：U型、C型、O型质量均超国家标准，达到国际水平。

预分支电缆的分支开口根据现场需求定制，可向上或向下。

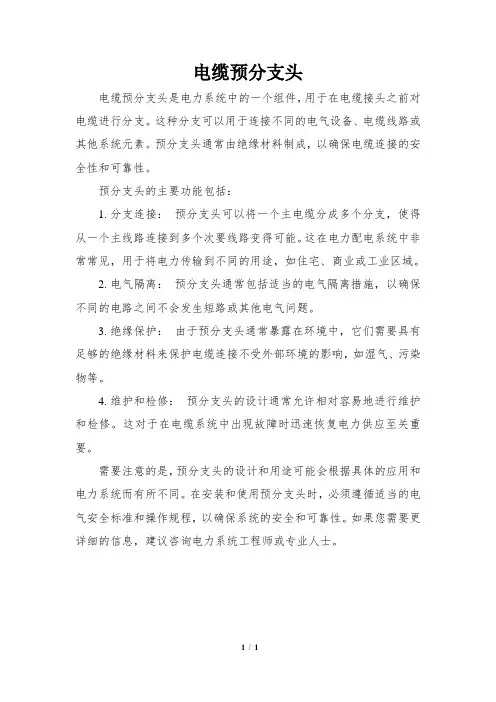

电缆预分支头
电缆预分支头是电力系统中的一个组件，用于在电缆接头之前对电缆进行分支。

这种分支可以用于连接不同的电气设备、电缆线路或其他系统元素。

预分支头通常由绝缘材料制成，以确保电缆连接的安全性和可靠性。

预分支头的主要功能包括：
1. 分支连接：预分支头可以将一个主电缆分成多个分支，使得从一个主线路连接到多个次要线路变得可能。

这在电力配电系统中非常常见，用于将电力传输到不同的用途，如住宅、商业或工业区域。

2. 电气隔离：预分支头通常包括适当的电气隔离措施，以确保不同的电路之间不会发生短路或其他电气问题。

3. 绝缘保护：由于预分支头通常暴露在环境中，它们需要具有足够的绝缘材料来保护电缆连接不受外部环境的影响，如湿气、污染物等。

4. 维护和检修：预分支头的设计通常允许相对容易地进行维护和检修。

这对于在电缆系统中出现故障时迅速恢复电力供应至关重要。

需要注意的是，预分支头的设计和用途可能会根据具体的应用和电力系统而有所不同。

在安装和使用预分支头时，必须遵循适当的电气安全标准和操作规程，以确保系统的安全和可靠性。

如果您需要更详细的信息，建议咨询电力系统工程师或专业人士。

1/ 1。

母线槽与预分支电缆在工程中的应用摘要：随着社会对电力系统需求的日渐增长，大众对于该系统的功能需求也在不断增加，尤其在建筑等领域的输配电系统当中，怎样选择适合的主干线路设备，一直都是供电方及用户十分关注的问题。

对此，这就需要将常用的母线槽和预分支电缆列示出来，详细分析其安装、性能等具体状况，促进选用工作开展。

关键词：母线槽；预分支电缆；应用引言：在城市迅速发展下，高层与超高层建筑日渐增多，用电负荷及电源回路与日俱增，作为供电主干线，电缆的局限性越来越大，劣势也愈发显著。

同时，如果在安装现场直接制作电缆分支，不仅耗时耗力，工艺难度大，还无法保证系统的可靠性，极易引起各类事故。

针对于此，越来越多工程开始将容量大以及分支较为便捷的母线槽及预分支电缆应用进去，在一定程度上提升了施工效率，保证了后续电力系统运行的可靠性。

一、母线槽在工程中的应用母线槽是一种由铜、铝母线柱组成的封闭式的金属设备，能够有效分散系统的各项元件（见图1）。

其体积小、容量大，施工周期短、使用期限长、拆装便捷，安全性强，不会燃烧，常用于大型建筑物的配电工程中。

图1 常见母线槽在实际选择母线槽时必须重点权衡建筑对其外形和安装形式带来的影响，一般应用场所不同，还需要选择不同防护等级的母线槽。

比如楼层配电间则不能应用达不到等级的；潮湿环境下则应用等级以下的。

另外还需要权衡消防需求及安装场所，综合考虑应用地点的环境污染状况、防火防水需求、散热条件等。

同时还应确保其具备强制认证标记以及形式实验报告，冲击浪涌电压值也需要满足当前国家的相关规范。

另外其绝缘材料也必须具备良好的阻燃效果，比如在高温工作条件下不能产生反应，必须确保工作能力的持续性。

在实际设计时，必须满足不同部件产生不同性能的要求。

对于接地系统而言，地线需使用比较可靠的整体性接地形式，同时需使用电气级别的铜或铝，禁止使用铝合金或钢板这类非专用应用于导电的[1]。

通电的时候，母线在插接口位置的导体必须直接和其插接爪实现电气连接，并确保接触的安全性，绝不能应用导体上端子连接[2]。

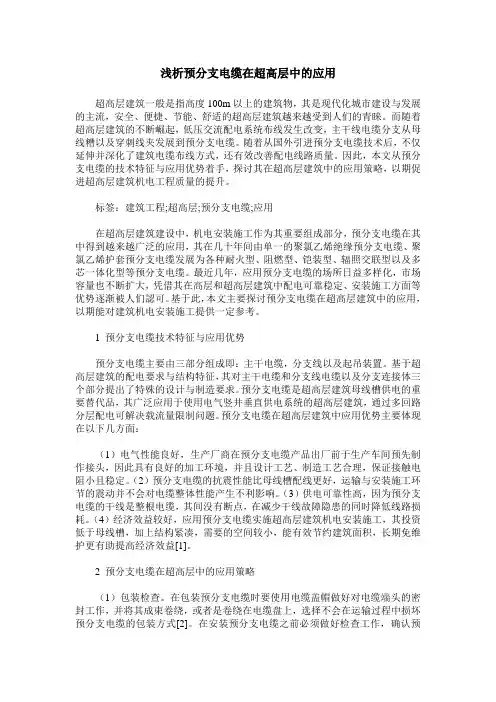

浅析预分支电缆在超高层中的应用超高层建筑一般是指高度100m以上的建筑物，其是现代化城市建设与发展的主流，安全、便捷、节能、舒适的超高层建筑越来越受到人们的青睐。

而随着超高层建筑的不断崛起，低压交流配电系统布线发生改变，主干线电缆分支从母线糟以及穿刺线夹发展到预分支电缆。

随着从国外引进预分支电缆技术后，不仅延伸并深化了建筑电缆布线方式，还有效改善配电线路质量。

因此，本文从预分支电缆的技术特征与应用优势着手，探讨其在超高层建筑中的应用策略，以期促进超高层建筑机电工程质量的提升。

标签：建筑工程;超高层;预分支电缆;应用在超高层建筑建设中，机电安装施工作为其重要组成部分，预分支电缆在其中得到越来越广泛的应用，其在几十年间由单一的聚氯乙烯绝缘预分支电缆、聚氯乙烯护套预分支电缆发展为各种耐火型、阻燃型、铠装型、辐照交联型以及多芯一体化型等预分支电缆。

最近几年，应用预分支电缆的场所日益多样化，市场容量也不断扩大，凭借其在高层和超高层建筑中配电可靠稳定、安装施工方面等优势逐渐被人们認可。

基于此，本文主要探讨预分支电缆在超高层建筑中的应用，以期能对建筑机电安装施工提供一定参考。

1 预分支电缆技术特征与应用优势预分支电缆主要由三部分组成即：主干电缆，分支线以及起吊装置。

基于超高层建筑的配电要求与结构特征，其对主干电缆和分支线电缆以及分支连接体三个部分提出了特殊的设计与制造要求。

预分支电缆是超高层建筑母线槽供电的重要替代品，其广泛应用于使用电气竖井垂直供电系统的超高层建筑，通过多回路分层配电可解决载流量限制问题。

预分支电缆在超高层建筑中应用优势主要体现在以下几方面：（1）电气性能良好，生产厂商在预分支电缆产品出厂前于生产车间预先制作接头，因此具有良好的加工环境，并且设计工艺、制造工艺合理，保证接触电阻小且稳定。

（2）预分支电缆的抗震性能比母线槽配线更好，运输与安装施工环节的震动并不会对电缆整体性能产生不利影响。

（3）供电可靠性高，因为预分支电缆的干线是整根电缆，其间没有断点，在减少干线故障隐患的同时降低线路损耗。

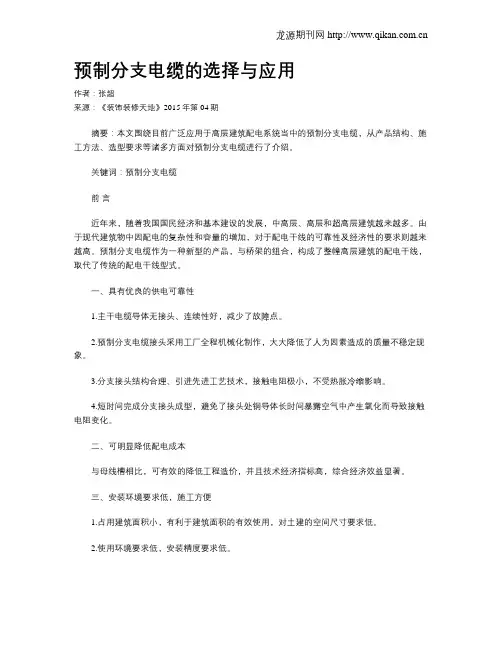

预制分支电缆的选择与应用作者：张超来源：《装饰装修天地》2015年第04期摘要：本文围绕目前广泛应用于高层建筑配电系统当中的预制分支电缆，从产品结构、施工方法、选型要求等诸多方面对预制分支电缆进行了介绍。

关键词：预制分支电缆前言近年来，随着我国国民经济和基本建设的发展，中高层、高层和超高层建筑越来越多。

由于现代建筑物中因配电的复杂性和容量的增加，对于配电干线的可靠性及经济性的要求则越来越高。

预制分支电缆作为一种新型的产品，与桥架的组合，构成了整幢高层建筑的配电干线，取代了传统的配电干线型式。

一、具有优良的供电可靠性1.主干电缆导体无接头、连续性好，减少了故障点。

2.预制分支电缆接头采用工厂全程机械化制作，大大降低了人为因素造成的质量不稳定现象。

3.分支接头结构合理、引进先进工艺技术，接触电阻极小，不受热胀冷缩影响。

4.短时间完成分支接头成型，避免了接头处铜导体长时间暴露空气中产生氧化而导致接触电阻变化。

二、可明显降低配电成本与母线槽相比，可有效的降低工程造价，并且技术经济指标高，综合经济效益显著。

三、安装环境要求低，施工方便1.占用建筑面积小，有利于建筑面积的有效使用，对土建的空间尺寸要求低。

2.使用环境要求低，安装精度要求低。

3.安装简单方便，安装技术要求不高，安装设备仅需一台卷绕机即可，且安装周期短，仅为母线槽安装工时的5%-10%，安装劳动强度低。

4.电缆的弯曲半径小，大大降低了安装难度，缩小了空间尺寸。

四、优良的抗震性、气密性、防水性和耐火性1.优良的抗震性，一般机械连接母线槽接头，在墙体受震动后会发生接头松动，而预制分支电缆则不会受到则不会受到影响。

特别是在通过建筑沉降缝时不需要任何措施。

2.良好的气密性、防水性，能在潮湿的环境中正常运行，也能在露天及埋地敷设。

五、免维护1.预制分支电缆按规定方法安装后，一次性开通率高。

2.正常运行的预制分支电缆系统平时不需要作维护保养。

标准主干线电缆和支线电缆都是以与其型号相对应的材料为绝缘和护套，参照IEC、GB、JCS等标准制成的低压电力电缆。

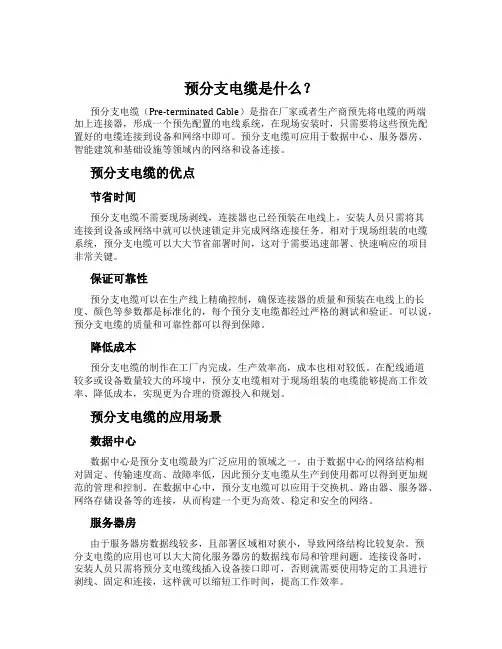

预分支电缆是什么？预分支电缆（Pre-terminated Cable）是指在厂家或者生产商预先将电缆的两端加上连接器，形成一个预先配置的电线系统，在现场安装时，只需要将这些预先配置好的电缆连接到设备和网络中即可。

预分支电缆可应用于数据中心、服务器房、智能建筑和基础设施等领域内的网络和设备连接。

预分支电缆的优点节省时间预分支电缆不需要现场剥线，连接器也已经预装在电线上，安装人员只需将其连接到设备或网络中就可以快速锁定并完成网络连接任务。

相对于现场组装的电缆系统，预分支电缆可以大大节省部署时间，这对于需要迅速部署、快速响应的项目非常关键。

保证可靠性预分支电缆可以在生产线上精确控制，确保连接器的质量和预装在电线上的长度、颜色等参数都是标准化的，每个预分支电缆都经过严格的测试和验证。

可以说，预分支电缆的质量和可靠性都可以得到保障。

降低成本预分支电缆的制作在工厂内完成，生产效率高，成本也相对较低。

在配线通道较多或设备数量较大的环境中，预分支电缆相对于现场组装的电缆能够提高工作效率、降低成本，实现更为合理的资源投入和规划。

预分支电缆的应用场景数据中心数据中心是预分支电缆最为广泛应用的领域之一。

由于数据中心的网络结构相对固定、传输速度高、故障率低，因此预分支电缆从生产到使用都可以得到更加规范的管理和控制。

在数据中心中，预分支电缆可以应用于交换机、路由器、服务器、网络存储设备等的连接，从而构建一个更为高效、稳定和安全的网络。

服务器房由于服务器房数据线较多，且部署区域相对狭小，导致网络结构比较复杂。

预分支电缆的应用也可以大大简化服务器房的数据线布局和管理问题。

连接设备时，安装人员只需将预分支电缆线插入设备接口即可，否则就需要使用特定的工具进行剥线、固定和连接，这样就可以缩短工作时间，提高工作效率。

智能建筑在智能建筑中，各个系统门窗、环境、安防、视频、音响等都是通过网络连接，而预分支电缆的应用则可以帮助完成这一连接。
