火灾自动报警系统及联动控制设备的配电要求及布线特点

一级消防工程师考点火灾自动报警系统布线设计要求火灾自动报警系统的布线设计要求1．布线设计的一般规定1)火灾自动报警系统的传输线路和50V以下供电的控制线路，应采用电压等级不低于交流300／500V的铜芯绝缘导线或铜芯电缆。

采用交流220／380V的供电和控制线路，应采用电压等级不低于交流450／750V的铜芯绝缘导线或铜芯电缆。

2)火灾自动报警系统传输线路的线芯截面选择，除应满足自动报警装置技术条件的要求外，还应满足机械强度的要求。

铜芯绝缘导线和铜芯电缆线芯的最小截面面积，不应小于下表的规定。

3)火灾自动报警系统的供电线路和传输线路设置在室外时，应埋地敷设。

4)火灾自动报警系统的供电线路和传输线路设置在地(水)下隧道或湿度大于90％的场所时，线路及接线处应做防水处理。

5)采用无线通信方式的系统设计，应符合下列规定：①无线通信模块的设置间距不应大于额定通信距离的75％。

②无线通信模块应设置在明显部位，且应有明显标识。

2．室内布线设计1)火灾自动报警系统的传输线路应采用金属管、可挠(金属)电气导管、BI级以上的钢性塑料管或封闭式线槽保护。

2)火灾自动报警系统的供电线路、消防联动控制线路应采用耐火铜芯电线电缆，报警总线、消防应急广播和消防专用电话等传输线路应采用阻燃或阻燃耐火电线电缆。

3)线路暗敷设时，宜采用金属管、可挠(金属)电气导管或BI级以上的刚性塑料管保护，并应敷设在不燃烧体的结构层内，且保护层厚度不宜小于30mm；线路明敷设时，应采用金属管、可挠(金属)电气导管或金属封闭线槽保护。

矿物绝缘类不燃性电缆可明敷。

4)火灾自动报警系统用的电缆竖井，宜与电力、照明用的低压配电线路电缆竖井分别设置。

如受条件限制必须合用时，应将火灾自动报警系统用的电缆和电力、照明用的低压配电线路电缆分别布置在竖井的两侧。

5)不同电压等级的线缆不应穿入同一根保护管内，当合用同一线槽时，线槽内应有隔板分隔。

6)采用穿管水平敷设时，除报警总线外，不同防火分区的线路不应穿入同一根管内。

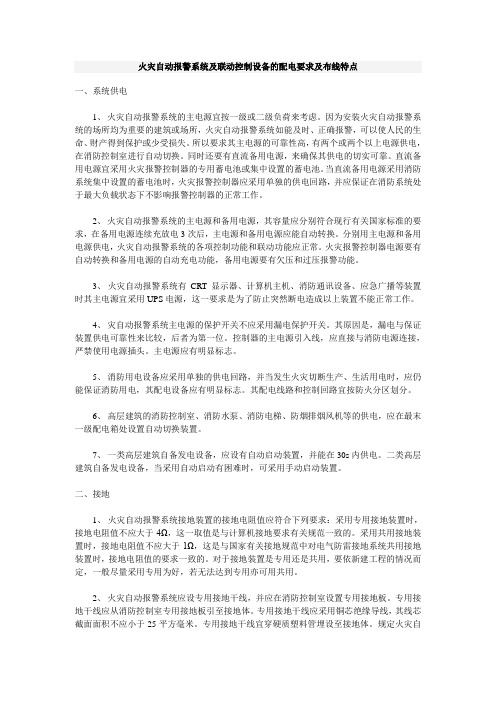

火灾自动报警系统及联动控制设备的配电要求及布线特点一、系统供电1、火灾自动报警系统的主电源宜按一级或二级负荷来考虑。

因为安装火灾自动报警系统的场所均为重要的建筑或场所，火灾自动报警系统如能及时、正确报警，可以使人民的生命、财产得到保护或少受损失。

所以要求其主电源的可靠性高，有两个或两个以上电源供电，在消防控制室进行自动切换。

同时还要有直流备用电源，来确保其供电的切实可靠。

直流备用电源宜采用火灾报警控制器的专用蓄电池或集中设置的蓄电池。

当直流备用电源采用消防系统集中设置的蓄电池时，火灾报警控制器应采用单独的供电回路，并应保证在消防系统处于最大负载状态下不影响报警控制器的正常工作。

2、火灾自动报警系统的主电源和备用电源，其容量应分别符合现行有关国家标准的要求，在备用电源连续充放电3次后，主电源和备用电源应能自动转换。

分别用主电源和备用电源供电，火灾自动报警系统的各项控制功能和联动功能应正常。

火灾报警控制器电源要有自动转换和备用电源的自动充电功能，备用电源要有欠压和过压报警功能。

3、火灾自动报警系统有CRT显示器、计算机主机、消防通讯设备、应急广播等装置时其主电源宜采用UPS电源，这一要求是为了防止突然断电造成以上装置不能正常工作。

4、灾自动报警系统主电源的保护开关不应采用漏电保护开关。

其原因是，漏电与保证装置供电可靠性来比较，后者为第一位。

控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头。

主电源应有明显标志。

5、消防用电设备应采用单独的供电回路，并当发生火灾切断生产、生活用电时，应仍能保证消防用电，其配电设备应有明显标志。

其配电线路和控制回路宜按防火分区划分。

6、高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟风机等的供电，应在最末一级配电箱处设置自动切换装置。

7、一类高层建筑自备发电设备，应设有自动启动装置，并能在30s内供电。

二类高层建筑自备发电设备，当采用自动启动有困难时，可采用手动启动装置。

消防火灾自动报警系统图解及其布线要求————————————————————————————————作者：————————————————————————————————日期：消防火灾自动报警系统图解及其布线要求火灾自动报警系统一般设置在工业与民用建筑场所，与自动灭火系统、疏散诱导系统、防排烟系统以及防火分隔系统等其他消防分类设备一起构成完整的建筑消防系统。

火灾自动报警系统由火灾探测报警系统、消防联动控制系统、可燃气体探测报警系统及电气火灾监控系统组成。

一、火灾探测报警系统火灾探测报警系统由火灾报警控制器、触发器件和火灾警报装置等组成，能及时、准确地探测保护对象的初起火灾，并做出报警响应，告知建筑中的人员火灾的发生，从而使建筑中的人员有足够的时间在火灾发展蔓延到危害生命安全的程度时疏散至安全地带，是保障人员生命安全的最基本的建筑消防系统。

火灾探测报警系统的构成如图所示。

二、消防联动控制系统消防联动控制系统由消防联动控制器、消防控制室图形显示装置、消防电气控制装置(防火卷帘控制器、气体灭火控制器等)、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件组成。

在火灾发生时联动控制器按设定的控制逻辑准确发出联动控制信号给消防泵、喷淋泵、防火门、防火阀、防排烟阀和通风等消防设备，完成对灭火系统、疏散诱导系统、防排烟系统及防火卷帘等其他消防有关设备的控制功能，当消防设备动作后将动作信号反馈给消防控制室并显示。

监视建筑消防设施的运行状态，即接收来自消防联动现场设备以及火灾自动报警系统以外的其它系统的火灾信息或其它触发和输入信息。

通过传输设备将火灾报警控制器发出的火灾报警信号及其它有关信息传输到建筑消防设施及消防安全管理远程监控系统。

消防联动控制系统的构成如图所示。

三、可燃气体探测报警系统可燃气体探测报警系统由可燃气体报警控制器、可燃气体探测器和火灾声警报器组成，能够在保护区域内泄露可燃气体的浓度低于爆炸下限的条件下提前报警，从而预防由于可燃气体泄漏引发的火灾和爆炸事故的发生。

火灾自动报警及消防联动控制系统设计要求（一）,设置集中型火灾自动报警系统,系统由火灾声光警报器、消防应急广播、消防专用电话、消防控制室图形显示装置、火灾报警控制器、消防联动控制器等组成。

（二）自动报警系统设计：(1)火灾自动报警控制系统；(2)非消防电源切除控制；（三）系统设备：(1)采用集中型报警控制系统。

消防自动报警系统按二总线树形设计。

消防控制室独立设于本建筑室外,消防控制设备采用汉字液晶显示火灾报警联动控制器系统。

该系统集联动、报警为一体，本楼体内的感烟感温探测器及手动报警按钮均可混接在总线上。

所有接在总线上的探测器及控制模块均无极性。

任一台火灾报警控制器所连接的火灾探测器、手动火灾报警按钮和模块等设备总数和地址总数均不应超过3200点，其中每一总线回路连接设备的总数不宜超过200点，且应留有不少于额定容量10％的余量；任一台消防联动控制器地址总数或火灾报警控制器（联动型）所控制的各类模块总数和不应超过1600，每一联动总线回路连结设备的总数不宜超过100点，且应留有不少于额定容量10％的余量。

系统总线上应设置总线短路隔离器，每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超过32点；总线穿越防火分区时，应在穿越处设置总线短路隔离器。

本集中报警控制系统与总线联接的感烟感温探测器、感烟探测器、手动报警按钮、均带地址编码，故任一元件动作，均可从消防控制室的智能火灾报警控制器或楼层报警显示器上得到确切的位置显示并进行自动报警。

消防控制室设置有显示消防水池水位的装置，其同时具有最高和最低水位报警功能。

消防专用电话网络应为独立的消防通信系统。

消防控制室设置有可直接报警的119外线电话总机。

多线制消防专用电话系统中的每一电话分机应与总机单独连接。

除在手动报警按钮处设置直通对讲电话插孔外,电梯机房、灭火控制系统操作处及其它与消防联动控制有关且经常有人值班的机房应设置消防直通对讲电话分机。

消防报警联动系统安装布线要求为保证系统安全、稳定、可靠地运行，必须正确地安装、布线，导线应符合电气要求和安全要求，接线应牢固可靠。

导线的选择：1．信号总线∙导线类型：多股铜芯绝缘双绞型双色阻燃软导线RVS-2×1.0∙线芯截面积≥1.0mm2∙最远传输距离：2000米由于双绞线比平行导线具有更好的抗干扰性能，为了保障系统的可靠运行，信号总线必须使用双绞线。

2．24V电源线∙导线类型：多股铜芯绝缘双绞型双色阻燃软导线RVS-2×2.5∙线芯截面积≥2.5 mm2（具体导线截面积可根据实际情况决定）∙最远传输距离：与导线截面积及负载大小有关24V电源线的截面积，应根据具体负载电流、导线长度及被控设备最低工作电压的要求来选取。

在实际工程中，防火阀、排烟阀等电磁阀类设备的工作电流比较大，对于由不同输入/输出模块控制的设备，可通过编程实现顺序延时启动，以避免峰值电流冲击。

若一只输入/输出模块控制的电磁阀比较多或电流很大，应选择截面积更大的导线。

可燃气探测器工作电流较大，应使24V电源线的线径足够大，必要时采取多路电源线或采取分布供电。

3．多线联动控制线∙导线类型：多股铜芯绝缘双绞型双色阻燃软导线RVS-2×1.0∙线芯截面积≥1.0mm2∙最远传输距离：1000米4．串行通讯总线∙导线类型：铜芯绝缘护套屏蔽双绞型双色软导线RVVPS-2×1.0∙线芯截面积≥1.0 mm2∙最远传输距离：1200米5．消防广播线∙导线类型：多股铜芯绝缘双绞型双色阻燃软导线RVS-2×1.5∙线芯截面积≥1.5mm2∙最远传输距离：1000米6．消防电话线∙导线类型：多股铜芯绝缘双绞型双色阻燃软导线RVS-2×1.5∙线芯截面积≥1.5 mm2∙最远传输距离：1000米7．网络通讯线∙导线类型：多股铜芯绝缘双绞型双色阻燃软导线RVS-2×1.0∙线芯截面积≥1.0 mm2∙最远传输距离：1000米布线要求：1．所有导线必须穿管敷设，消防广播线、消防电话线应分别单独穿管，不得与回路线、DC24V电源线、通讯线、多线联动控制线等穿在同一管内或线槽的同一槽孔内，否则会造成火灾报警系统工作不稳定，也会造成消防广播、消防电话杂音大！2．两总线、多线联动控制线、通讯线必须使用双绞线，否则系统易受空间电磁干扰，线路之间易互相串扰，系统不能正常工作！严禁使用多芯平行电缆作为总线、多线联动控制线。

消防自动报警及联动控制系统1. 简介消防自动报警及联动控制系统是一种智能化的系统，能够自动感知火灾或其他紧急情况，并采取相应的措施进行报警和联动控制。

该系统具有高效、快速和准确的特点，能够有效地预防火灾事故的发生，保护人员的安全和财产的损失。

2. 工作原理消防自动报警及联动控制系统由火灾探测器、报警设备、控制面板和联动控制设备等组成。

其工作原理如下：•火灾探测器：系统中布设多种类型的火灾探测器，如烟雾探测器、热感应探测器和气体探测器等。

当探测器感知到火灾或紧急情况时，会发出信号并传输给控制面板。

•报警设备：系统中设置有报警设备，如声音报警器和光闪报警器等。

当控制面板接收到火灾信号后，会启动报警设备进行声光报警，提醒人员及时疏散。

•控制面板：系统的核心部件之一，控制面板接收火灾信号并根据预设的逻辑和策略进行相应的联动控制。

控制面板可以根据不同区域的火灾情况，自动选择合适的控制策略，如启动喷水系统、关闭门窗等。

•联动控制设备：系统还可以与其他安全设备进行联动控制，如自动呼叫消防队、启动排烟系统和关闭电源等。

通过与其他设备的联动控制，可以最大程度地减少火灾对人员和财产的伤害。

3. 系统特点消防自动报警及联动控制系统具有以下特点：•高效性：系统能够快速应对火灾或紧急情况，并及时启动报警设备进行声光报警，提醒人员疏散，从而减少人员伤亡。

•自动化：系统能够自动感知火灾信号，并根据预设的逻辑和策略进行相应的联动控制。

无需人工干预，提高了工作效率。

•可靠性：系统采用先进的技术和设备，具有高可靠性和稳定性，能够准确地感知火灾信号，并进行相应的处理。

•可扩展性：系统可以根据需要进行扩展，可以添加更多的火灾探测器和联动控制设备，以适应不同规模和复杂度的场所。

4. 应用领域消防自动报警及联动控制系统广泛应用于各种公共场所和工业领域，包括：•商业建筑：如购物中心、写字楼、酒店等。

•公共机构：如医院、学校、图书馆等。

•工业厂区：如工厂、仓库等。

消防各联动控制设备设置要求一、系统形式选择与设计要求火灾自动报警系统的形式和设计要求与保护对象及消防安全目标的设立直接相。

正确理解火灾发生、发展的过程和阶段，对合理设计火灾自动报警系统有着十分重要的指导意义。

建筑内设置消防系统的第一任务就是保障人身安全，这是设计消防系统最基本念。

从这一基本理念出发，就应做到尽早发现火灾、及时报警、启动有关消防她、引导人员疏散。

如果火灾发展到需要启动自动灭火设施的程度，就应启动相应的自动灭火设施，扑灭初起火灾，防止火灾蔓延(一)火灾自动报警系统形式的选择(1)仅需要报警，不需要联动自动消防设备的保护对象宜采用区域报警系统。

(2)不仅需要报警，而且需要联动自动消防设备，且只需设置一台具有集中控制功能的火灾报警控制器和消防联动控制器的保护对象，应采用集中报警系统，并应设置一个消防控制室。

(3)设置两个及以上消防控制室的保护对象，或已设置两个及以上集中报警系统的保护对象，应采用控制中心报警系统。

(二)火灾自动报警系统的设计1.区域报警系统的设计(1)系统应由火灾探测器、手动火灾报警按钮、火灾声光警报器以及火灾报警控制器等组成，系统中可包括消防控制室图形显示装置和指示楼层的区域显示器(2)火灾报警控制器应设置在有人员值班的场所。

(3)系统设置消防控制室图形显示装置时，该装置应具有传输表中所规定的有关信息的功能;系统未设置消防控制室图形显示装置时，应设置火警传输设备。

火灾报警、建筑消防设施运行状态信息2、集中报警系统的设计1)系统应由火灾探测器、手动火灾报警按钮、火灾声光警报器、消防应急广、消防专用电话、消防控制室图形显示装置、火灾报警控制器、消防联动控制器感组成。

(2)系统中的火灾报警控制器、消防联动控制器和消防控制室图形显示装置、簕应急广播的控制装置、消防专用电话总机等起到集中控制作用的消防设备，均设置在消防控制室内。

(3)系统设置的消防控制室图形显示装置应具有传输表3-9-1所规定的有关信的功能。

火灾自动报警系统及联动控制设备的配电要求及布线特点一、系统供电1、火灾自动报警系统的主电源宜按一级或二级负荷来考虑。

因为安装火灾自动报警系统的场所均为重要的建筑或场所，火灾自动报警系统如能及时、正确报警，可以使人民的生命、财产得到保护或少受损失。

所以要求其主电源的可靠性高，有两个或两个以上电源供电，在消防控制室进行自动切换。

同时还要有直流备用电源，来确保其供电的切实可靠。

直流备用电源宜采用火灾报警控制器的专用蓄电池或集中设置的蓄电池。

当直流备用电源采用消防系统集中设置的蓄电池时，火灾报警控制器应采用单独的供电回路，并应保证在消防系统处于最大负载状态下不影响报警控制器的正常工作。

2、火灾自动报警系统的主电源和备用电源，其容量应分别符合现行有关国家标准的要求，在备用电源连续充放电3次后，主电源和备用电源应能自动转换。

分别用主电源和备用电源供电，火灾自动报警系统的各项控制功能和联动功能应正常。

火灾报警控制器电源要有自动转换和备用电源的自动充电功能，备用电源要有欠压和过压报警功能。

3、火灾自动报警系统有CRT显示器、计算机主机、消防通讯设备、应急广播等装置时其主电源宜采用UPS电源，这一要求是为了防止突然断电造成以上装置不能正常工作。

4、灾自动报警系统主电源的保护开关不应采用漏电保护开关。

其原因是，漏电与保证装置供电可靠性来比较，后者为第一位。

控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头。

主电源应有明显标志。

5、消防用电设备应采用单独的供电回路，并当发生火灾切断生产、生活用电时，应仍能保证消防用电，其配电设备应有明显标志。

其配电线路和控制回路宜按防火分区划分。

6、高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟风机等的供电，应在最末一级配电箱处设置自动切换装置。

7、一类高层建筑自备发电设备，应设有自动启动装置，并能在30s内供电。

二类高层建筑自备发电设备，当采用自动启动有困难时，可采用手动启动装置。

火灾自动报警及火灾联动控制系统施工监理细则一、系统布线的要求：1.一般规定1)不同系统、不同电压等级、不同电流类别的线路不应穿在同一管内线或线槽的同一槽孔内。

2)探测器的“十”线应为红色，“一”线应为兰色，其余线应根据不同用途采用其它颜色区分，但同一工程中相同用途的导线颜色应一致。

3)传输线路铜等线截面积应符合设计要求2.消防电流、控制、通讯和警报线路所采用的铜芯绝缘导线应采取穿金属管保护，并直暗敷设在非燃在烧体结构结构内，其保护层厚度不应小于3CM。

当必须明敷设时，应在金属管上或金属线槽上采取防火保护措施。

3.系统的绝缘电阻和工作接地：1）报警系统每回路的导线对地的绝缘电阻值不应小于20MΩ系统的工作接地电阻值不应小于4Ω，联合接地时，接地电阻值不应小于1Ω。

2）当采用联合接地时，应用专用接地干线由消防控制室引至接地体，专用接地干线应用铜芯绝缘导线或电缆，其线芯截面积不应小于16mm2。

3）由消防控制室接地极引至各消防设备的接地线应选用铜芯绝缘软线，其线芯截面不小于4mm2。

二、火灾探测器要求：1.探测器位置设置要求：（1）探测器至墙壁，梁边的水平距离不应小于0.5M。

（2）探测器周围0.5M内不应有遮挡物。

（3）探测器至空调送风口边的水平距离不应小于 1.5M，至多孔送风顶棚孔口的水平距离不应小于0.5M。

（4）探测区域内的每个房间至少应设置一只火灾探测器。

（5）当梁突出顶棚的高度在200mm至600mm及600mm以上时，应考虑梁对探测器的影响，因而要考虑设置探测器的位置和个数。

（6）在宽度小于3M的内走道顶棚上设置探测器时，宜居中布置。

感湿探测器的安装间距不应超过10M，感烟探测器的安装间距不应超过15M，探测器至端墙的距离，不应大于探测器安装间距的一半。

（7）探测器宜水平安装，如必须倾斜安装时，倾斜角度不应大于450。

三、火灾报警控制器的安装要求：1.挂式火灾报警控制器（区域报警控制器），其安装在墙上时，其底边距地面高度不应小于 1.5M，靠近门轴的侧面距墙不应小于0.5M，正面操作距离墙不应小于1.2M。
