第四章设备劣化及其预防对策第一节设备的劣化一、设备劣化的定义设备原有功能的降低及丧失，以及设备技术、经济性能的降低，都称为设备的劣化。
设备工作异常、性能降低、产生故障、损坏失效，以及与新设备相比较，性能不好、功能不齐全，价格较昂贵等现象，均属于设备劣化的表现。
二、设备劣化的分类及度量设备劣化分为有形劣化和无形劣化两大类，分别叙述如下：1、设备的有形劣化设备在其使用或闲置过程中，都会产生实体的损伤，这种损伤就是称为设备的有形劣化，有形劣化又分为使用劣化、自然劣化和灾害劣化三种。
（1）设备的使用劣化是设备在使用过程中，在外力作用下，受到机械碰撞、摩擦、介质的侵蚀等原因，造成设备的损坏、腐蚀、疲劳、剥落等情况。
通常表现为零部件原始尺寸或形状发生变化、公差配合精度的降低，效率下降，绝缘降低，电气仪表等开关的接触不良，阀门泄漏量的增加，或者是零部件损坏，失效、松动、电气的绝缘破坏，断路和短路等，引起设备故障停机。
前者称为性能降低劣化，后者则称为突发故障型劣化。
表4--1 使用劣化的二种型式。
表4－1使用劣化型式（2） 设备的自然劣化设备的自然劣化是指因为自然力的作用所造成的设备劣化。
例如，机器的生锈金属的腐蚀、木制品的腐朽、塑料橡胶制品的老化等。
（3） 设备的灾害劣化设备的灾害劣化是指设备在受到不可抗拒的自然灾害（如风暴、水灾、雷击、地震等）或意外灾害的侵袭时所造成的劣化。
和使用劣化一样，自然劣化和灾害劣化都有可能使设备性能下降或产生突发故障，也就是说，自然劣化和灾害劣化中，也都存在性能下降型劣化和突发故障型劣化。
（4） 设备有形劣化的度量设备的有形劣化，既可以用物质或技术的劣化程度来度量，也可用价值损失的大小来度量，对整机劣化的度量，必须反映其价值损失，因此，在不考虑利息的条件下，可用损失的经济价值与原值之比来度量。
即：有形劣化系数ａ＝ 式中：ａ：设备的有形劣化系数P 0 RR ：设备有形劣化实绩损失的经济价值P 0：设备的原值2、 设备的无形劣化无形劣化是指由于与原来设备（性能）相同的新设备生产出来后，引起原有设备的价值的贬值，无形劣化又可分为经济劣化和技术性无形劣化两种。

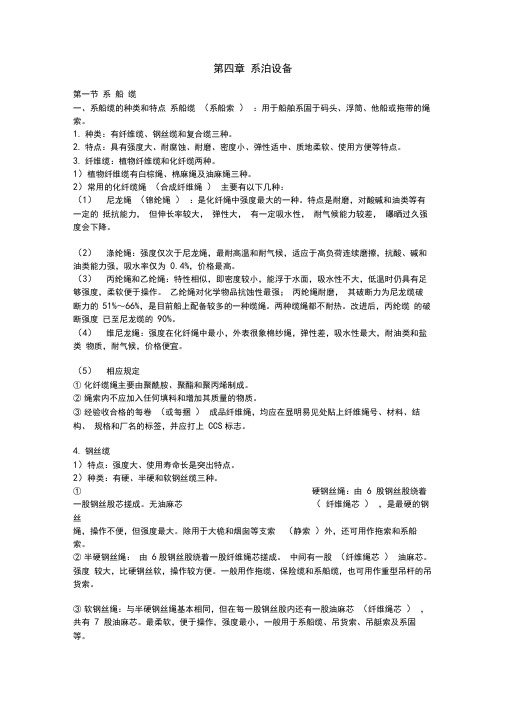

第四章系泊设备第一节系船缆一、系船缆的种类和特点系船缆（系船索）：用于船舶系固于码头、浮筒、他船或拖带的绳索。
1.种类：有纤维缆、钢丝缆和复合缆三种。
2.特点：具有强度大、耐腐蚀、耐磨、密度小、弹性适中、质地柔软、使用方便等特点。
3.纤维缆：植物纤维缆和化纤缆两种。
1）植物纤维缆有白棕绳、棉麻绳及油麻绳三种。
2）常用的化纤缆绳（合成纤维绳）主要有以下几种：（1）尼龙绳（锦纶绳）：是化纤绳中强度最大的一种。
特点是耐磨，对酸碱和油类等有一定的抵抗能力，但伸长率较大，弹性大，有一定吸水性，耐气候能力较差，曝晒过久强度会下降。
（2）涤纶绳：强度仅次于尼龙绳，最耐高温和耐气候，适应于高负荷连续磨擦，抗酸、碱和油类能力强，吸水率仅为0.4%，价格最高。
（3）丙纶绳和乙纶绳：特性相似，即密度较小，能浮于水面，吸水性不大，低温时仍具有足够强度，柔软便于操作。
乙纶绳对化学物品抗蚀性最强；丙纶绳耐磨，其破断力为尼龙缆破断力的51%～66%，是目前船上配备较多的一种缆绳。
两种缆绳都不耐热。
改进后，丙纶缆的破断强度已至尼龙缆的90%。
（4）维尼龙绳：强度在化纤绳中最小，外表很象棉纱绳，弹性差，吸水性最大，耐油类和盐类物质，耐气候，价格便宜。
（5）相应规定①化纤缆绳主要由聚酰胺、聚酯和聚丙烯制成。
②绳索内不应加入任何填料和增加其质量的物质。
③经验收合格的每卷（或每捆）成品纤维绳，均应在显明易见处贴上纤维绳号、材料、结构、规格和厂名的标签，并应打上CCS标志。
4.钢丝缆1）特点：强度大、使用寿命长是突出特点。
2）种类：有硬、半硬和软钢丝缆三种。
①硬钢丝绳：由6 股钢丝股绕着一股钢丝股芯搓成。
无油麻芯（纤维绳芯），是最硬的钢丝绳，操作不便，但强度最大。
除用于大桅和烟囱等支索（静索）外，还可用作拖索和系船索。
②半硬钢丝绳：由6股钢丝股绕着一股纤维绳芯搓成。
中间有一股（纤维绳芯）油麻芯。
强度较大，比硬钢丝软，操作较方便。
一般用作拖缆、保险缆和系船缆，也可用作重型吊杆的吊货索。
第四章设备劣化及其预防对策第一节设备的劣化一、设备劣化的定义设备原有功能的降低及丧失，以及设备技术、经济性能的降低，都称为设备的劣化。
设备工作异常、性能降低、产生故障、损坏失效，以及与新设备相比较，性能不好、功能不齐全，价格较昂贵等现象，均属于设备劣化的表现。
二、设备劣化的分类及度量设备劣化分为有形劣化和无形劣化两大类，分别叙述如下：1、设备的有形劣化设备在其使用或闲置过程中，都会产生实体的损伤，这种损伤就是称为设备的有形劣化，有形劣化又分为使用劣化、自然劣化和灾害劣化三种（1）设备的使用劣化是设备在使用过程中，在外力作用下，受到机械碰撞、摩擦、介质的侵蚀等原因，造成设备的损坏、腐蚀、疲劳、剥落等情况。
通常表现为零部件原始尺寸或形状发生变化、公差配合精度的降低，效率下降，绝缘降低，电气仪表等开关的接触不良，阀门泄漏量的增加，或者是零部件损坏，失效、松动、电气的绝缘破坏，断路和短路等，引起设备故障停机。
前者称为性能降低劣化，后者则称为突发故障型劣化。
表4--1使用劣化的二种型式。
表4—1使用劣化型式（2）设备的自然劣化设备的自然劣化是指因为自然力的作用所造成的设备劣化。
例如，机器的生锈金属的腐蚀、木制品的腐朽、塑料橡胶制品的老化等。
（3）设备的灾害劣化设备的灾害劣化是指设备在受到不可抗拒的自然灾害（如风暴、水灾、雷击、地震等）或意外灾害的侵袭时所造成的劣化。
和使用劣化一样，自然劣化和灾害劣化都有可能使设备性能下降或产生突发故障，也就是说，自然劣化和灾害劣化中，也都存在性能下降型劣化和突发故障型劣化。
（4）设备有形劣化的度量设备的有形劣化，既可以用物质或技术的劣化程度来度量，也可用价值损失的大小来度量，对整机劣化的度量，必须反映其价值损失，因此，在不考虑利息的条件下，可用损失的经济价值与原值之比来度量。
即：R有形劣化系数a =—P o式中：a:设备的有形劣化系数R：设备有形劣化实绩损失的经济价值P o：设备的原值2、设备的无形劣化无形劣化是指由于与原来设备（性能）相同的新设备生产出来后，引起原有设备的价值的贬值，无形劣化又可分为经济劣化和技术性无形劣化两种。
第四章设备安装施工方案及技术保证措施第一节：机电预留预埋工程一.电气工程本工程包括防雷接地系统敷设及暗配管、箱、盒预留预埋。
1.防雷接地安装（1）工艺流程：（2）接地体安装工艺A.接地体的埋设深度其预部不应小于0.6m，角钢及钢管接地体应垂直配置。
B.垂直接地体长度不应小于2.5m，其相互之间间距一般不应小于5m。
C.接地体理设位置距建筑物不宜小于1.5m；遇在垃圾灰渣等埋设接地体时，应换土，并分层夯实。
D.当接地装置必须埋设在距建筑物出入口或人行道小于3m时，应采用均压带做法或在接地装置上面敷设50～90mm厚度沥青层，其宽度应超过接地装置2m。
E.接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。
F.采用搭接焊时，其焊接长度如下：a.镀锌扁钢不小于其宽度的2倍，三面施焊。
敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。
b.镀锌圆钢焊接长度为其直径的6倍并应双面施焊。
c.镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。
d.镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，还应直接将扁钢本弯成弧形（或直角形）与钢管（或角钢）焊接。
（3）人工接地体（极）安装A.接地体的加工根据设计要求的数量，材料规格进行加工，材料一般采用钢管和角钢切割，长度不应小于 2.5m。
如采用钢管打入地下应根据土质加工成一定的形状，遇松软土壤时，可切成斜面形。
为了避免打入时受力不均使管子歪斜，也可加工成扁尖形；遇土土质很硬时，可将尖端加工成锥形。
如选用角钢时，应采用不小于40mm×40mm×4mm的角钢，切割长度不应小于2.5m，角钢的一端应加工成尖头形状。
B.挖沟根据设计图要求，对接地体（网）的线路进行测量弹线，在此线路上挖掘深为0.8～1m，宽为0.5m的沟，沟上部稍宽，底部如有石子应清除。
