西华大学研究生复试试题机械原理2答案

第二章1. 解：等效机构运动简图如下：根据等效图，=n 7，=L P 9，=H P 1。

故21927323=+⨯-⨯=+-=）（）（H l P P n F 因为自由度数与原动件同数相，所以该机构具有确定的运动。

2.（c ）n = 6 ，p l = 7 ，p h = 313726323=-⨯-⨯=--=h l P P n F3. (a)解：机构的运动简图如下：根据根据等效图，=n 4，=L P 5，=H P 1。

故11524323=+⨯-⨯=+-=）（）（H l P P n F 第三章1. （a ）解：全部瞬心的位置如图所示。

其中 P 14 与P 24 ，P 23 与P 13重合。

e.c.2. 解：由相对瞬心13P 的定义可知：L O L O P P P P μωμω∙=∙13331311 所以130313113/P P P P O ∙=ωω方向为逆时针转向，（如图所示）。

3. 解：（1）把B 点分解为B 2和B 3两点，运用相对运动原理列出速度与加速度的矢量方程，并分析每个矢量的方向与大小如下：2323B B B B v v v +=方向 ⊥AB ⊥AB 向下 //BC大小 ? ω1⨯l AB ? r B B k B B B t C B n C B a a a a a 2323233++=+方向 B →C ⊥BC B →A ⊥BC 向下 ∥BC大小 ω32⨯l BC ? ω12⨯l AB 2ω3⨯v B3B2 ?（2）标出各顶点的符号，以及各边所代表的速度或加速度及其指向如下：第四章3. 解：（1）当最大压力角为最小值时，转向合理，所以曲柄逆时针转动时为合理。

（2）如图所示，急位夹角θ为C 1AB 1与C 2B 2A 所夹的锐角；机构传动角最小位置（曲柄B 点离滑块导轨最远位置，即B ′点），并量得γmin ≈60°。

（3）如图所示，当机构以滑块为原动件时会出现两个死点位置（曲柄与连杆共线时），即C 1AB 1及C 2B 2A 两个位置。

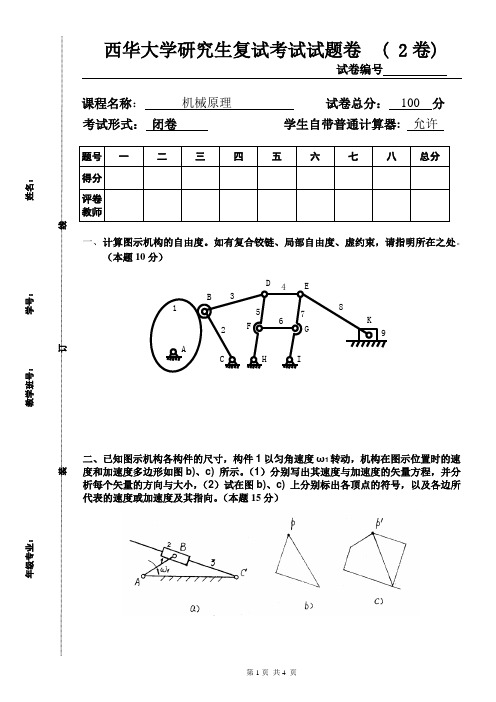

西华大学研究生复试考试试题卷 ( 2卷)试卷编号课程名称： 机械原理 试卷总分： 100 分 考试形式： 闭卷 学生自带普通计算器: 允许题号一 二 三 四 五 六 七 八 总分得分评卷 教师一、计算图示机构的自由度。

如有复合铰链、局部自由度、虚约束，请指明所在之处。

（本题10分）ADECHGF IBK123456789二、已知图示机构各构件的尺寸，构件1以匀角速度ω1转动，机构在图示位置时的速度和加速度多边形如图b)、c) 所示。

（1）分别写出其速度与加速度的矢量方程，并分析每个矢量的方向与大小，（2）试在图b)、c) 上分别标出各顶点的符号，以及各边所代表的速度或加速度及其指向。

（本题15分）年级专业： 教学班号： 学号： 姓名： 装 订 线三、在图示机构中，已知各转动副中摩擦圆和移动副中的摩擦角φ如图所示，P 为驱动力，Q 为阻抗力，试在图上作出各运动副的总反作用力的方位。

（本题10分）四、在某机器中，设取其主轴为等效构件，已知其在一个稳定运动循环（π2）中的等效阻力矩er M 如图所示，又已知其等效驱动力矩ed M 为常数。

若不计机器中各构件的等效转动惯量。

试求为保证机器主轴在1500r /min 的转速下运转，且运转不均匀系数δ=0.05时，应在主轴上加装的飞轮的转动惯量F J 及主轴的最大和最小角速度max ω、min ω。

（本题15分）1600)(m N M e ⋅er M20五、如图所示，设已知四杆机构各构件的长度为a=240mm，b=600mm，c=400mm，d=500mm。

试问：1）当取杆4为机架时，是否有曲柄存在？2）若各杆长度不变，能否以选不同杆为机架的办法获得双曲柄机构和双摇杆机构？如何获得？3）若a、b、c 三杆的长度不变，取杆4为机架，要获得曲柄摇杆机构，求d的取值范围。

（本题15分）六、设计一铰链四杆机构，已知摇杆CD的行程速比系数K=1，摇杆的长度LCD=150mm，摇杆的极限位置与机架所成角度φ’=30o和φ”=90o。

机械原理试题库及答案1. 问题：什么是机械原理？答案：机械原理是研究机械运动和力学性质的基本规律的科学。

它涉及到力学、材料学、电气学等多个学科的知识。

2. 问题：什么是力学？答案：力学是研究物体运动、力的作用和物体相互作用的科学。

它主要包括静力学、动力学和变形力学等分支。

3. 问题：什么是力？答案：力是使物体发生运动、改变速度或形状的作用。

它是一个矢量量，有大小和方向。

4. 问题：什么是力的平衡条件？答案：力的平衡条件是指在一个物体上作用的合力为零时，物体处于力的平衡状态。

它可以分为力的平衡和力的矩的平衡两个条件。

5. 问题：什么是摩擦力？答案：摩擦力是两个物体相互接触，并阻碍其相对运动的力。

它有静摩擦力和动摩擦力两种形式。

6. 问题：什么是杠杆原理？答案：杠杆原理是指在平衡条件下，杠杆两边所受到的力和力臂的乘积相等。

它描述了杠杆的力学性质。

7. 问题：什么是滑轮原理？答案：滑轮原理是指通过改变力的方向和大小来实现力的传递或减小的原理。

滑轮可以改变力的方向，同时根据滑轮的个数可以改变力的大小。

8. 问题：什么是齿轮原理？答案：齿轮原理是指通过两个或多个齿轮的啮合，实现力的传递和传动的原理。

齿轮可以改变力的方向、速度和扭矩。

9. 问题：什么是机械传动？答案：机械传动是指通过齿轮、皮带、链条等传动装置，将动力传递到机械系统中的过程。

它可以改变力的大小、方向和转速。

10. 问题：什么是弹簧原理？答案：弹簧原理是指在受到外力作用时，弹簧会发生弹性变形，并反向作用力的原理。

弹簧具有储存和释放能量的功能。

机械原理习题及答案修订版IBMT standardization office【IBMT5AB-IBMT08-IBMT2C-ZZT18】第二章 平面机构的结构分析2-1 绘制图示机构的运动简图。

2-3 计算图示机构的自由度，并指出复合铰链、局部自由度和虚约束。

解：(a) C 处为复合铰链。

7,n =p h =0，p l =10。

自由度 323721001W l h F n p p =--=⨯-⨯-=。

(b) B 处为局部自由度，应消除。

3n =， p h =2，p l =2自由度 323323121W l h F n p p =--=⨯-⨯-⨯=。

(c) B 、D 处为局部自由度，应消除。

3n =， p h =2，p l =2。

自由度 323323121W l h F n p p =--=⨯-⨯-⨯=。

(d) CH 或DG 、J 处为虚约束，B 处为局部自由度，应消除。

6n =，p h =1，p l =8。

自由度 32362811W l h F n p p =--=⨯-⨯-=。

(e) 由于采用对称结构，其中一边的双联齿轮构成虚约束，在连接的轴颈处，外壳与支架处的连接构成一个虚约束转动副,双联齿轮与外壳一边构成虚约束。

其中的一边为复合铰链。

其中4n =，p h =2，p l =4。

自由度 32342422W l h F n p p =--=⨯-⨯-=。

(f) 其中，8n =，p h =0，p l =11。

自由度 323821102W l h F n p p =--=⨯-⨯-=。

(g) ① 当未刹车时，6n =，p h =0，p l =8，刹车机构自由度为② 当闸瓦之一刹紧车轮时，5n =，p h =0，p l =7，刹车机构自由度为③ 当两个闸瓦同时刹紧车轮时，4n =，p h =0，p l =6，刹车机构自由度为2-3 判断图示机构是否有确定的运动，若否，提出修改方案。

分析 (a) 要分析其运动是否实现设计意图，就要计算机构自由度，不难求出该机构自由度为零，即机构不能动。

机械原理考试题及答案一、选择题（每题2分，共20分）1. 机械运动的基本形式包括哪些？A. 平移和旋转B. 平移和振动C. 旋转和摆动D. 平移、旋转和摆动2. 以下哪个不是机械原理中的基本概念？A. 机构B. 运动链C. 机械系统D. 电子元件3. 机械效率的定义是什么？A. 有用功与总功之比B. 总功与有用功之比C. 总功与额外功之比D. 额外功与有用功之比4. 以下哪个是平面四杆机构的基本类型？A. 双摇杆机构B. 曲柄滑块机构C. 曲柄连杆机构D. 所有选项都是5. 曲柄连杆机构中，曲柄的作用是什么？A. 将转动运动转换为直线运动B. 将直线运动转换为转动运动C. 将转动运动转换为摆动运动D. 将摆动运动转换为转动运动6. 以下哪个不是机械传动的特点？A. 传动效率高B. 结构简单C. 传动比大D. 需要复杂的控制7. 机械的工作原理是什么？A. 利用机械能转换和传递能量B. 利用电能转换和传递能量C. 利用热能转换和传递能量D. 利用光能转换和传递能量8. 机械运动的三个基本要素是什么？A. 速度、加速度和方向B. 速度、力和方向C. 力、加速度和时间D. 速度、力和时间9. 以下哪个不是机械设计中考虑的因素？A. 材料选择B. 制造成本C. 维护方便D. 外观颜色10. 机械运动的分类有哪些？A. 平面运动和空间运动B. 直线运动和曲线运动C. 旋转运动和摆动运动D. 所有选项都是二、填空题（每空2分，共20分）1. 机械运动中，______是最基本的运动形式。

2. 机械原理中，______是指由两个或两个以上的构件通过运动副连接而成的组合体。

3. 在机械效率的计算中，______是衡量机械性能好坏的重要指标。

4. 平面四杆机构中，______机构可以实现曲柄的连续旋转。

5. 曲柄连杆机构中，______是实现往复运动转换为旋转运动的关键部件。

6. 机械传动中，______是实现能量传递和转换的基本方式。

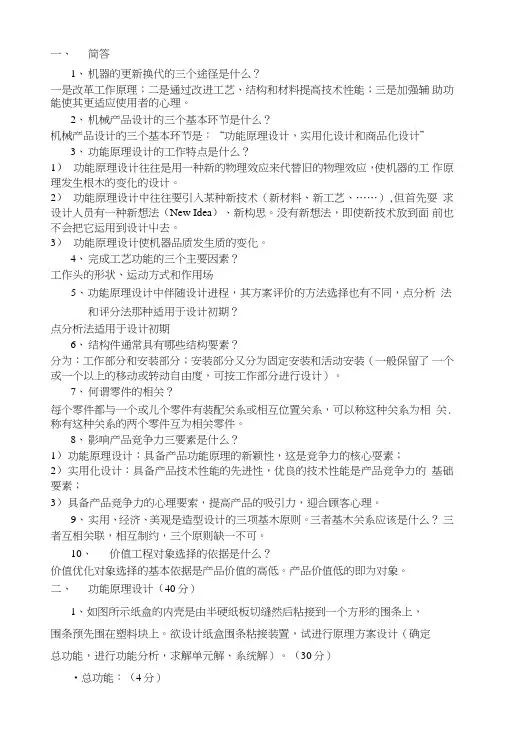

一、简答1、机器的更新换代的三个途径是什么？一是改革工作原理；二是通过改进工艺、结构和材料提高技术性能；三是加强辅助功能使其更适应使用者的心理。

2、机械产品设计的三个基本环节是什么？机械产品设计的三个基本环节是：“功能原理设计，实用化设计和商品化设计”3、功能原理设计的工作特点是什么？1）功能原理设计往往是用一种新的物理效应来代替旧的物理效应，使机器的工作原理发生根木的变化的设计。

2）功能原理设计中往往要引入某种新技术（新材料、新工艺、……）,但首先耍求设计人员有一种新想法（New Idea）、新构思。

没有新想法，即使新技术放到面前也不会把它运用到设计屮去。

3）功能原理设计使机器品质发生质的变化。

4、完成工艺功能的三个主要因素？工作头的形状、运动方式和作用场5、功能原理设计中伴随设计进程，其方案评价的方法选择也有不同，点分析法和评分法那种适用于设计初期？点分析法适用于设计初期6、结构件通常具有哪些结构要素？分为：工作部分和安装部分；安装部分又分为固定安装和活动安装（一般保留了一个或一个以上的移动或转动自由度，可按工作部分进行设计）。

7、何谓零件的相关？每个零件都与一个或儿个零件有装配关系或相互位置关系，可以称这种关系为相关.称有这种关系的两个零件互为相关零件。

8、影响产品竞争力三要素是什么？1）功能原理设计：具备产品功能原理的新颖性，这是竞争力的核心耍素；2）实用化设计：具备产品技术性能的先进性，优良的技术性能是产品竞争力的基础要素；3）具备产品竞争力的心理要索，提高产品的吸引力，迎合顾客心理。

9、实用、经济、美观是造型设计的三项基木原则。

三者基木关系应该是什么？三者互相关联，相互制约，三个原则缺一不可。

10、价值工程对象选择的依据是什么？价值优化对象选择的基本依据是产品价值的高低。

产品价值低的即为对象。

二、功能原理设计（40分）1、如图所示纸盒的内壳是由半硬纸板切缝然后粘接到一个方形的围条上，围条预先围在塑料块上。

机械原理完整全面试题库答案解析.doc.机械原理自测题库—单选题（共63题）1、铰链四杆机构的压力角是指在不计算摩擦情况下连杆作用于B 上的力与该力作用点速度所夹的锐角。

A ．主动件B．从动件 C ．机架D．连架杆2、平面四杆机构中，是否存在死点，取决于B是否与连杆共线。

A ．主动件B．从动件 C ．机架D．摇杆3、一个 K 大于 1 的铰链四杆机构与 K=1 的对心曲柄滑块机构串联组合，该串联组合而成的机构的行程变化系数 K A 。

A．大于 1B．小于 1C．等于1D．等于 24、在设计铰链四杆机构时，应使最小传动角γmin B。

A ．尽可能小一些B ．尽可能大一些C ．为0°D．45°5、与连杆机构相比，凸轮机构最大的缺点是B。

A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动6、与其他机构相比，凸轮机构最大的优点是A。

A．可实现各种预期的运动规律B．便于润滑C．制造方便，易获得较高的精度D．从动件的行程可较大7、C盘形凸轮机构的压力角恒等于常数。

A．摆动尖顶推杆B．直动滚子推杆C．摆动平底推杆D．摆动滚子推杆8、对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为D。

A．偏置比对心大B．对心比偏置大C．一样大D．不一定9、下述几种运动规律中，B既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A．等速运动规律B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律）10、对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用 A 措施来解决。

A．增大基圆半径B．改用滚子推杆C．改变凸轮转向D．改为偏置直动尖顶推杆.11、渐开线上某点的压力角是指该点所受压力的方向与该点A 方向线之间所夹的锐角。

A. 绝对速度B. 相对速度C. 滑动速度D.牵连速度12、渐开线在基圆上的压力角为 B 。
