电动车维修知识大全

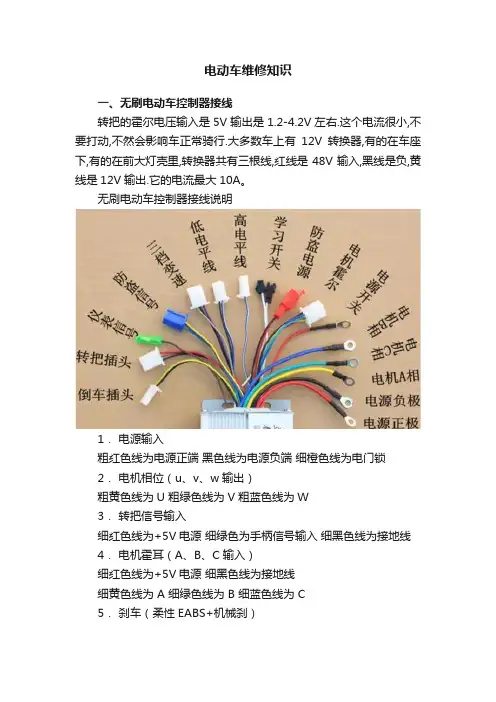

电动车维修知识一、无刷电动车控制器接线转把的霍尔电压输入是5V输出是1.2-4.2V左右.这个电流很小,不要打动,不然会影响车正常骑行.大多数车上有12V转换器,有的在车座下,有的在前大灯壳里,转换器共有三根线,红线是48V输入,黑线是负,黄线是12V输出.它的电流最大10A。

无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为 A 细绿色线为 B 细蓝色线为 C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线二、无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。

3、控制器限速控制插头应放置容易操作的地方。

4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。

5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。

6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。

维修电车常用知识点总结一、常见故障与排除方法1. 电池故障电池是电车的动力源，因此电池故障是电车常见的故障之一。

常见的电池故障包括电量不足、充电时间过长、电池老化等。

解决方法可以通过对电池进行充电、更换电池或维修电池来解决。

2. 电机故障电机是驱动电车的核心部件，其故障会导致电车无法正常行驶。

常见的电机故障包括电机启动困难、电机噪音过大、电机发热等。

解决方法可以通过对电机进行检查维修、更换电机等方式来解决。

3. 刹车故障刹车是电车的安全保障，因此刹车故障会影响电车的安全性能。

常见的刹车故障包括制动力不足、制动系统故障、制动距离过长等。

解决方法可以通过清洁刹车零部件、更换刹车垫片或调整刹车系统来解决。

4. 轮胎故障轮胎是电车的重要部件，其故障会影响电车的行驶性能。

常见轮胎故障包括磨损严重、胎压不足、爆胎等。

解决方法可以通过更换轮胎、充气等方式来解决。

5. 电路故障电路故障是电车常见的故障之一，其故障会影响电车的电气系统。

常见的电路故障包括短路、断路、接触不良等。

解决方法可以通过检查电路连接、更换电路部件等方式来解决。

以上是电车常见的故障和解决方法，但具体的故障排除方法需要根据具体情况进行维修。

二、电车维修常用工具和设备1. 手动工具手动工具是电车维修的常用工具之一，常见的手动工具包括扳手、扳子、梅花扳手、螺丝刀、剪刀等，这些工具适用于电车维修中的各种操作。

2. 电动工具电动工具是电车维修的常用工具之一，常见的电动工具包括电动扳手、电动螺丝刀、电动钻等，这些工具可以提高维修效率和质量。

测试设备是电车维修的常用设备之一，常见的测试设备包括电压表、雷达探测器、电流表等，这些设备用于对电车的电气系统和机械系统进行测试和检测。

4. 维修设备维修设备是电车维修的常用设备之一，常见的维修设备包括千斤顶、修理设备、车床等，这些设备用于对电车的车身和底盘进行维修和维护。

以上是电车维修常用的工具和设备，这些工具和设备是电车维修的基础保障。

电动车维修资料全集第一章：电动车常见故障及排除方法1、仪表显示正常，电机不转（1）故障原因①闸把损坏判断②调速转把损坏判断③电机损坏判断④控制器损坏（2）故障排除①拔下刹把插座（常开型刹把）。

如电机运转，则为刹把故障，应更换刹把。

②转把源5V电压正常，检测转把信号电压，转动转把，信号电压应在0.8～4.2V由低向高变化。

如电压无变化且小于1V，则为转把故障或转把线有短路。

如电压大于1V且变化正常，检测电机霍尔信号（黄、绿、蓝线）。

如三相霍尔信号线电压全部为5V且接触良好，则电机霍尔损坏，应更换电机或电机霍尔元件。

③分别检测电机霍尔信号线，用手慢慢转动电机，每相电压应在0～5V之间变化，如电压无变化则为电机霍尔损坏，应更换电机或电机霍尔元件。

如每相电压变换正常，且供电正常，则控制器损坏，更换控制器。

④用万用表检测控制器电源输入端电压，电压应大于36V（电池充足电），如无电压，应检查输入线。

检查控制器转把电源电压（接转把的红、黑线），正常电压在5～6V，如无5V电压，拔下转把插座，电压恢复5V，则可能为电机霍尔元件短路，如仍无5V电压，则为控制器故障，应更换控制器。

⑤首先检查调速转把和电机霍尔开头有无短路，一般下雨受潮后更容易造成接头短路，因此要注意转把接头防水，若控制器损坏后更换新控制器前首先应检查转把和电机霍尔开关是否短路？否则会造成更换控制器连续损坏！⑥或电机不转，重点检查电机霍尔开关和转把信号，若一通电，控制器外壳很烫，一般是控制器内部功率管短路，应立刻切断电源。

2、电机时停时转（1）故障原因①电池电压在欠压临界状态。

②电池接头接触不良。

③调速转把线线要断未断。

④刹车断电开关出现故障。

⑤电源锁损坏接触不良。

⑥线路接插件接插不良。

⑦控制器内元件焊接不牢。

⑧电机内炭刷及导线线组有虚焊。

（2）故障排除①检测电池电压，给电池补充电。

②调整或更换插头。

③重新连接调速转把引线。

④调整或更换刹车断电开关。

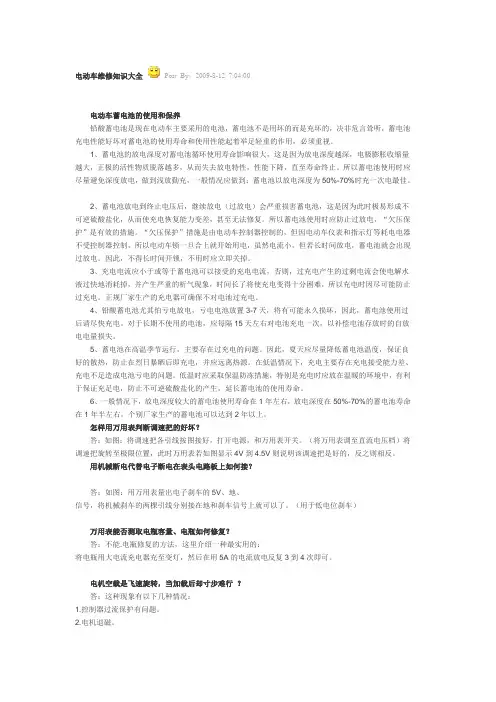

电动车维修知识大全Post By：2009-8-12 7:04:00电动车蓄电池的使用和保养铅酸蓄电池是现在电动车主要采用的电池，蓄电池不是用坏的而是充坏的，决非危言耸听，蓄电池充电性能好坏对蓄电池的使用寿命和使用性能起着举足轻重的作用，必须重视。

1、蓄电池的放电深度对蓄电池循环使用寿命影响很大，这是因为放电深度越深，电极膨胀收缩量越大，正极的活性物质脱落越多，从而失去放电特性，性能下降，直至寿命终止。

所以蓄电池使用时应尽量避免深度放电，做到浅放勤充，一般情况应做到：蓄电池以放电深度为50%-70%时充一次电最佳。

2、蓄电池放电到终止电压后，继续放电（过放电）会严重损害蓄电池，这是因为此时极易形成不可逆硫酸盐化，从而使充电恢复能力变差，甚至无法修复。

所以蓄电池使用时应防止过放电，“欠压保护”是有效的措施。

“欠压保护”措施是由电动车控制器控制的，但因电动车仪表和指示灯等耗电电器不受控制器控制，所以电动车锁一旦合上就开始用电，虽然电流小，但若长时间放电，蓄电池就会出现过放电。

因此，不得长时间开锁，不用时应立即关掉。

3、充电电流应小于或等于蓄电池可以接受的充电电流，否则，过充电产生的过剩电流会使电解水液过快地消耗掉，并产生严重的析气现象，时间长了将使充电变得十分困难，所以充电时因尽可能防止过充电。

正规厂家生产的充电器可确保不对电池过充电。

4、铅酸蓄电池尤其怕亏电放电，亏电电池放置3-7天，将有可能永久损坏，因此，蓄电池使用过后请尽快充电。

对于长期不使用的电池，应每隔15天左右对电池充电一次，以补偿电池存放时的自放电电量损失。

5、蓄电池在高温季节运行，主要存在过充电的问题。

因此，夏天应尽量降低蓄电池温度，保证良好的散热，防止在烈日暴晒后即充电，并应远离热源。

在低温情况下，充电主要存在充电接受能力差、充电不足造成电池亏电的问题。

低温时应采取保温防冻措施，特别是充电时应放在温暖的环境中，有利于保证充足电，防止不可逆硫酸盐化的产生，延长蓄电池的使用寿命。

电动车常见故障及维修方法大全一、电动车常见故障1. 电池问题：电动车的电池是其核心部件，如果电池出现问题，会导致车辆无法启动或者行驶时间变短。

2. 转向系统问题：转向系统是控制车辆方向的关键部件，如果出现问题，会导致车辆转向不灵活或者无法转向。

3. 刹车系统问题：刹车系统是保证行驶安全的重要部件，如果出现故障，会导致刹车失灵或者制动力不足。

4. 轮胎问题：轮胎是直接接触地面的部件，如果轮胎损坏或者气压不足，会影响行驶稳定性和安全性。

5. 电机问题：电机是驱动车辆前进的关键部件，如果出现故障或者损坏，会导致车辆无法行驶。

二、电动车维修方法1. 电池维护：定期检查电池状态和充电情况，并及时更换老化的电池。

在充电时要使用原装充电器，并注意避免过度放电和过度充电。

2. 转向系统维护：定期检查转向系统零部件的紧固情况和润滑情况，并及时更换磨损的部件。

避免长时间过度转向和碰撞。

3. 刹车系统维护：定期检查刹车系统的制动力和制动距离，并及时更换磨损的刹车片。

避免长时间高速行驶和急刹车。

4. 轮胎维护：定期检查轮胎气压和磨损情况，并及时更换老化的轮胎。

避免行驶过程中碰撞或者擦伤路面障碍物。

5. 电机维护：定期检查电机运行状态和散热情况，并及时清理电机周围的杂物。

避免长时间高速行驶和过度负载。

三、常见故障解决方法1. 电池无法启动：检查电池是否接触不良或者放电过度，可以尝试使用外置充电器进行充电或者更换新的电池。

2. 转向不灵活：检查转向系统零部件是否松动或者润滑不良，可以尝试重新调整转向系统或者更换新的零部件。

3. 刹车失灵：检查刹车系统零部件是否磨损或者制动液是否不足，可以尝试更换新的刹车片或者添加制动液。

4. 轮胎漏气：检查轮胎是否有明显的擦伤或者裂纹，可以尝试修补轮胎或者更换新的轮胎。

5. 电机无法启动：检查电机是否过度负载或者散热不良，可以尝试降低负载或者清理电机周围的杂物。

四、维修注意事项1. 安全第一：在进行维修时一定要注意安全，避免发生意外事故。

电动车常见故障及维修技巧1、电池充不上电或充不足电① 主要检查是否存在接触不良现象，包括电池保险管与保险座之间是否接触良好，充电器与电源接触是否良好。

② 如果都接触良好的话，则需要检查电池保险盒内的保险丝有没有断，断了的话就需要更换保险管。

③ 还有一种情况就是充电器指示灯造成的假充满，需要更换新的充电器。

2、电池充满电后，却跑不了多久这种情况有可能是电池老化造成的，需要更换或者修复电池。

如果电池没问题，可能是由于电机部分短路，电流过大，需要更换新电机。

3、下雨后电机不转检查控制器是否被水浸，如果进水，应该是防飞车保护在起作用，清除转把插件污泥和水分后故障就能将故障排除。

4、起步或转弯时明显感觉车身发抖① 检查方向把与立杆连接螺杆螺母是否松动② 检查立杆与车架套筒连接处定位大螺母很薄的，两个，俗称前叉九件套是否松动，如有，适当拧紧③ 根据使用时长，判断是否因为九件套上下滚珠磨损④ 检查前轮定位轴两端螺母是否松动5、骑行时感觉整车有不明原因颤抖速度越快、震感越强① 检查前后轮胎是否气压过高② 检查前后减震是否有良好回弹性③ 空转前后轮，仔细确认是否有明显轴向串动性左右摆动，如有，更换轴承④ 检查前后轮胎是否有明显跑偏左右胎面与轮毂不对称，如有，放气后重新定位安装。

并对因为长时间畸形受压导致已经变形的轮胎予以更换。

6、仪表盘电源指示灯不亮，电机运转正常重新插接表盘正负极引线，无法解决的话需要更换正负极线或者更换发光管。

7、电机不转① 打开电门锁向前转动，轮子转动顺利，就说明电动车控制器功率管没有损坏，这样就能基本断定控制器没有损坏。

向后转有阻力，说明刹车电路故障。

② 若以上方法还是没能解决故障，则需要检查电机霍尔线，整理插件，排查是否接触不良。

③ 若霍尔线正常，检测电门锁线对地线之间的电压，若没有电压，则判定保险管熔丝断，应换保险管，电线脱落，焊断头或者应换新线。

8、打开电门锁接通电源后，电机立即旋转判断是否为调速手柄损坏，需要更换新的调速手柄。

电动车维修故障全集电动车维修全集①：电动车常见故障及排除方法１、仪表显示正常，电机不转（１）故障原因①闸把损坏判断②调速转把损坏判断③电机损坏判断④控制器损坏（2）故障排除①拔下刹把插座(常开型刹把）.如电机运转，则为刹把故障,应更换刹把。

②转把源5V电压正常，检测转把信号电压，转动转把,信号电压应在０、8～4、2V由低向高变化。

如电压无变化且小于１V，则为转把故障或转把线有短路。

如电压大于１Ｖ且变化正常，检测电机霍尔信号（黄、绿、蓝线）。

如三相霍尔信号线电压全部为５Ｖ且接触良好，则电机霍尔损坏,应更换电机或电机霍尔元件.③分别检测电机霍尔信号线，用手慢慢转动电机，每相电压应在０~５V之间变化,如电压无变化则为电机霍尔损坏,应更换电机或电机霍尔元件。

如每相电压变换正常,且供电正常,则控制器损坏，更换控制器。

④用万用表检测控制器电源输入端电压,电压应大于36V(电池充足电)，如无电压,应检查输入线。

检查控制器转把电源电压（接转把得红、黑线），正常电压在５～6V,如无５V电压,拔下转把插座，电压恢复5V，则可能为电机霍尔元件短路，如仍无5V电压，则为控制器故障,应更换控制器。

⑤首先检查调速转把与电机霍尔开头有无短路，一般下雨受潮后更容易造成接头短路,因此要注意转把接头防水，若控制器损坏后更换新控制器前首先应检查转把与电机霍尔开关就是否短路？否则会造成更换控制器连续损坏!⑥或电机不转,重点检查电机霍尔开关与转把信号,若一通电,控制器外壳很烫,一般就是控制器内部功率管短路,应立刻切断电源. 2、电机时停时转（1）故障原因①电池电压在欠压临界状态。

②电池接头接触不良。

③调速转把线线要断未断。

④刹车断电开关出现故障。

⑤电源锁损坏接触不良。

⑥线路接插件接插不良。

⑦控制器内元件焊接不牢。

⑧电机内炭刷及导线线组有虚焊.（2)故障排除①检测电池电压，给电池补充电.②调整或更换插头。

③重新连接调速转把引线.④调整或更换刹车断电开关。

电动车常见故障及维修方法大全1. 电池问题电动车的电池是其重要的动力来源，常见的电池问题包括充电不足、容量衰减、损坏等。

以下是解决这些问题的维修方法：充电不足•检查充电器是否正常工作，确保连接良好。

•检查充电插座是否有问题，尝试使用其他插座进行充电。

•如果以上方法无效，可能是电池老化导致容量减少，需要更换新的电池。

容量衰减•定期进行深度放电和充满充放循环，以提高电池容量。

•避免长时间存放不用，在存储时保持适当的温度和湿度。

•如果容量衰减严重，可以考虑更换新的电池。

电池损坏•检查是否存在外部物理损坏或漏液现象。

•如果发现损坏严重，应立即停止使用，并找专业人士进行检修或更换。

2. 驱动系统问题驱动系统是控制车辆行驶的关键部分，常见故障包括无法启动、速度不稳定等。

以下是解决这些问题的维修方法：无法启动•检查电池是否充电充足，电池连接是否良好。

•检查电机控制器是否正常工作，可能需要更换或修复控制器。

速度不稳定•检查车辆的传感器和线路连接是否正常。

•调整控制器参数，确保驱动系统正常工作。

•如果以上方法无效，可能需要更换或维修驱动系统的组件。

3. 刹车系统问题刹车系统是保证行车安全的重要部分，常见故障包括刹车失灵、刹车噪音等。

以下是解决这些问题的维修方法：刹车失灵•检查刹车线路是否有泄漏或堵塞现象。

•检查刹车片磨损情况，如果磨损严重应及时更换。

•如有必要，检查并调整刹车系统的液压传动装置。

刹车噪音•检查刹车片与刹车盘之间是否存在异物或脏污。

•清洁并润滑刹车片与刹车盘之间的接触面。

4. 转向系统问题转向系统是控制车辆转向的关键部分，常见故障包括转向不灵活、转向偏斜等。

以下是解决这些问题的维修方法：转向不灵活•检查转向机构是否受到异物阻塞，清除阻塞物。

•检查转向机构的润滑情况，如果需要可以添加适量润滑剂。

转向偏斜•检查车轮对齐情况，如有需要进行调整。

•检查车辆的悬挂系统是否有问题，可能需要更换或修复悬挂组件。

5. 灯光及电路问题灯光和电路系统是保证行车安全的重要部分，常见故障包括灯泡烧坏、电路短路等。

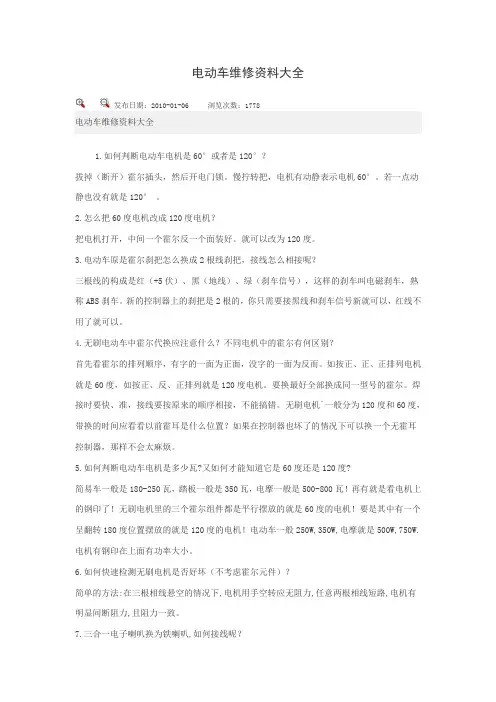

电动车维修资料大全发布日期：2010-01-06 浏览次数：1778电动车维修资料大全1.如何判断电动车电机是60°或者是120°？拔掉（断开）霍尔插头，然后开电门锁。

慢拧转把，电机有动静表示电机60°。

若一点动静也没有就是120° 。

2.怎么把60度电机改成120度电机？把电机打开，中间一个霍尔反一个面装好。

就可以改为120度。

3.电动车原是霍尔刹把怎么换成2根线刹把，接线怎么相接呢？三根线的构成是红（+5伏）、黑（地线）、绿（刹车信号），这样的刹车叫电磁刹车，熟称ABS刹车。

新的控制器上的刹把是2根的，你只需要接黑线和刹车信号新就可以，红线不用了就可以。

4.无刷电动车中霍尔代换应注意什么？不同电机中的霍尔有何区别？首先看霍尔的排列顺序，有字的一面为正面，没字的一面为反而。

如按正、正、正排列电机就是60度，如按正、反、正排列就是120度电机。

要换最好全部换成同一型号的霍尔。

焊接时要快、准，接线要按原来的顺序相接，不能搞错。

无刷电机`一般分为120度和60度，带换的时间应看看以前霍耳是什么位置？如果在控制器也坏了的情况下可以换一个无霍耳控制器，那样不会太麻烦。

5.如何判断电动车电机是多少瓦?又如何才能知道它是60度还是120度?简易车一般是180-250瓦，踏板一般是350瓦，电摩一般是500-800瓦！再有就是看电机上的钢印了！无刷电机里的三个霍尔组件都是平行摆放的就是60度的电机！要是其中有一个呈翻转180度位置摆放的就是120度的电机！电动车一般250W,350W,电摩就是500W,750W.电机有钢印在上面有功率大小。

6.如何快速检测无刷电机是否好坏（不考虑霍尔元件）？简单的方法:在三根相线悬空的情况下,电机用手空转应无阻力,任意两根相线短路,电机有明显间断阻力,且阻力一致。

7.三合一电子喇叭换为铁喇叭,如何接线呢？一路一路的来，找到转向的那个开关，然后顺着转向灯开关上的线找到接三合一喇叭的线，找到喇叭开关，然后顺着这根线，找到喇叭线。

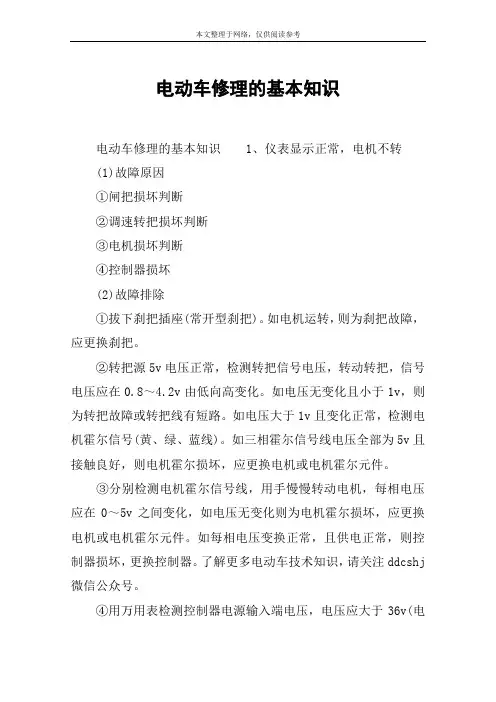

电动车修理的基本知识电动车修理的基本知识1、仪表显示正常，电机不转(1)故障原因①闸把损坏判断②调速转把损坏判断③电机损坏判断④控制器损坏(2)故障排除①拔下刹把插座(常开型刹把)。

如电机运转，则为刹把故障，应更换刹把。

②转把源5v电压正常，检测转把信号电压，转动转把，信号电压应在0.8～4.2v由低向高变化。

如电压无变化且小于1v，则为转把故障或转把线有短路。

如电压大于1v且变化正常，检测电机霍尔信号(黄、绿、蓝线)。

如三相霍尔信号线电压全部为5v且接触良好，则电机霍尔损坏，应更换电机或电机霍尔元件。

③分别检测电机霍尔信号线，用手慢慢转动电机，每相电压应在0～5v之间变化，如电压无变化则为电机霍尔损坏，应更换电机或电机霍尔元件。

如每相电压变换正常，且供电正常，则控制器损坏，更换控制器。

了解更多电动车技术知识，请关注ddcshj 微信公众号。

④用万用表检测控制器电源输入端电压，电压应大于36v(电池充足电)，如无电压，应检查输入线。

检查控制器转把电源电压(接转把的红、黑线)，正常电压在5～6v，如无5v电压，拔下转把插座，电压恢复5v，则可能为电机霍尔元件短路，如仍无5v 电压，则为控制器故障，应更换控制器。

⑤首先检查调速转把和电机霍尔开头有无短路，一般下雨受潮后更容易造成接头短路，因此要注意转把接头防水，若控制器损坏后更换新控制器前首先应检查转把和电机霍尔开关是否短路?否则会造成更换控制器连续损坏!⑥或电机不转，重点检查电机霍尔开关和转把信号，若一通电，控制器外壳很烫，一般是控制器内部功率管短路，应立刻切断电源。

2、电机时停时转(1)故障原因①电池电压在欠压临界状态。

②电池接头接触不良。

③调速转把线线要断未断。

④刹车断电开关出现故障。

⑤电源锁损坏接触不良。

⑥线路接插件接插不良。

⑦控制器内元件焊接不牢。

⑧电机内炭刷及导线线组有虚焊。

(2)故障排除①检测电池电压，给电池补充电。

②调整或更换插头。

③重新连接调速转把引线。
